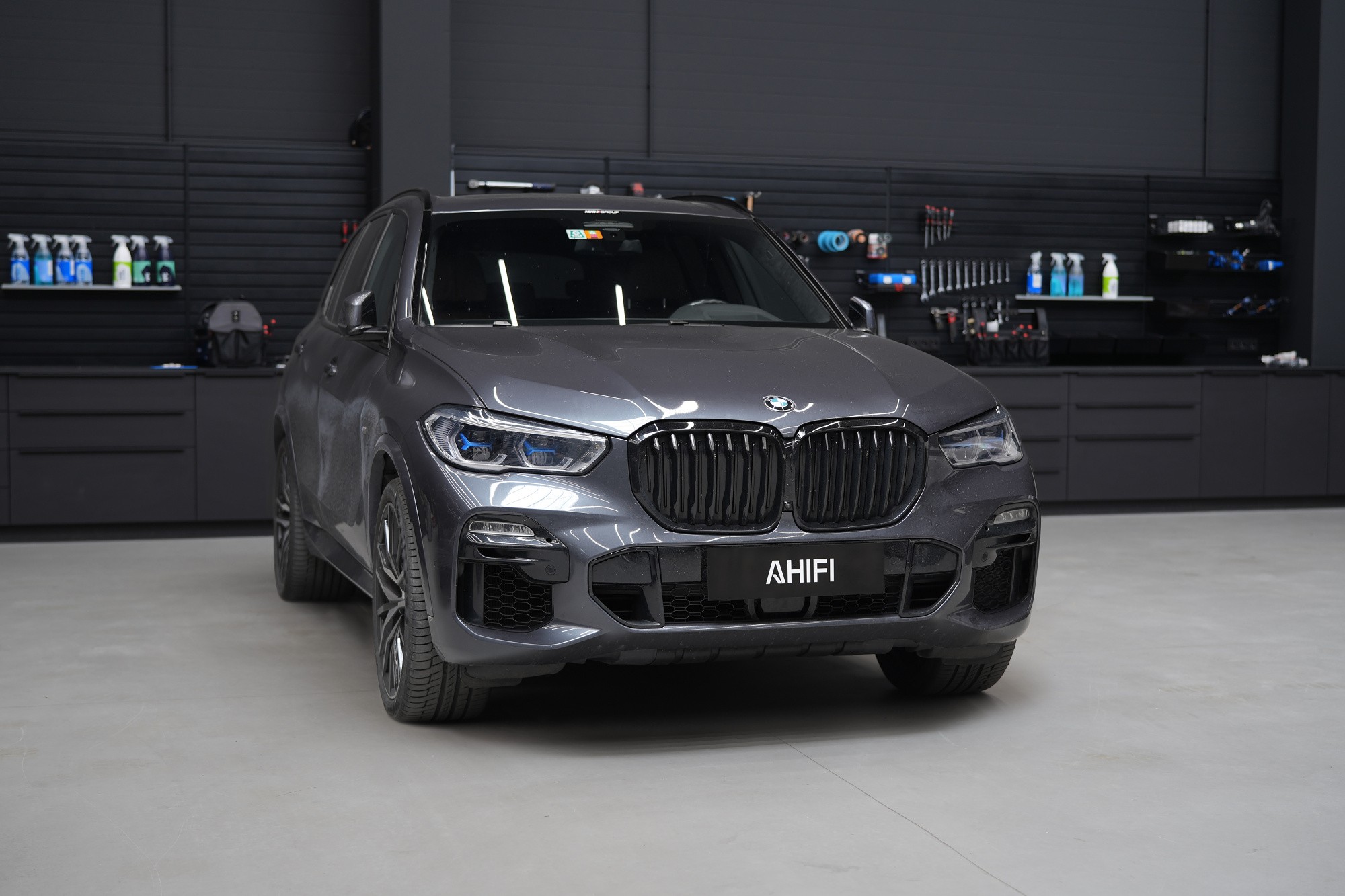

BMW X5 (G05) - nové ozvučení (náhrada audio systému Harman Kardon)

Pro tuto instalaci jsme spolu s majitelem vybrali pokročilý třípásmový systém Morel řady Performance určený do vozidel BMW. Konkrétně basové reproduktory pod sedačky, středové a výškové reproduktory. Na první pohled běžné řešení do BMW s typickou plug & play instalací, je to však kvalita zvuku se svou typickou muzikálností, která odlišuje Morel od konkurence.

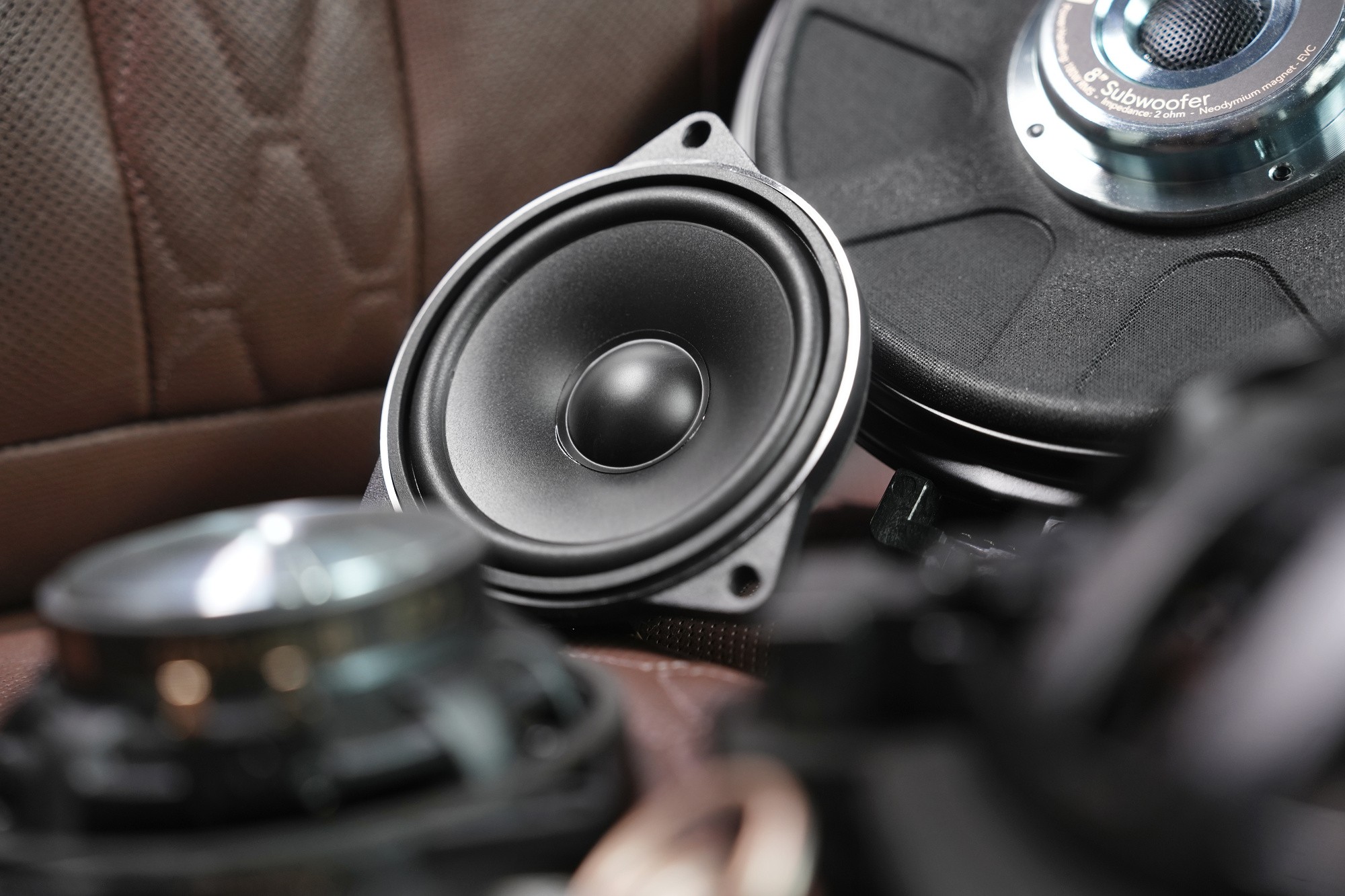

Jak basový, tak středový reproduktor disponují stejnými rozměry, specifickým uchycením i totožnou kabeláží jako v případě továrních reproduktorů. To samozřejmě usnadňuji instalaci, hlavní rozdíl je však ve zvuku. DPC membrána středového reproduktoru zajišťuje přirozený zvuk a tonalitu středního pásma, výkonný hybridní magnetický systém má zase na svědomí vysoký výkon, kontrolu a účinnost.

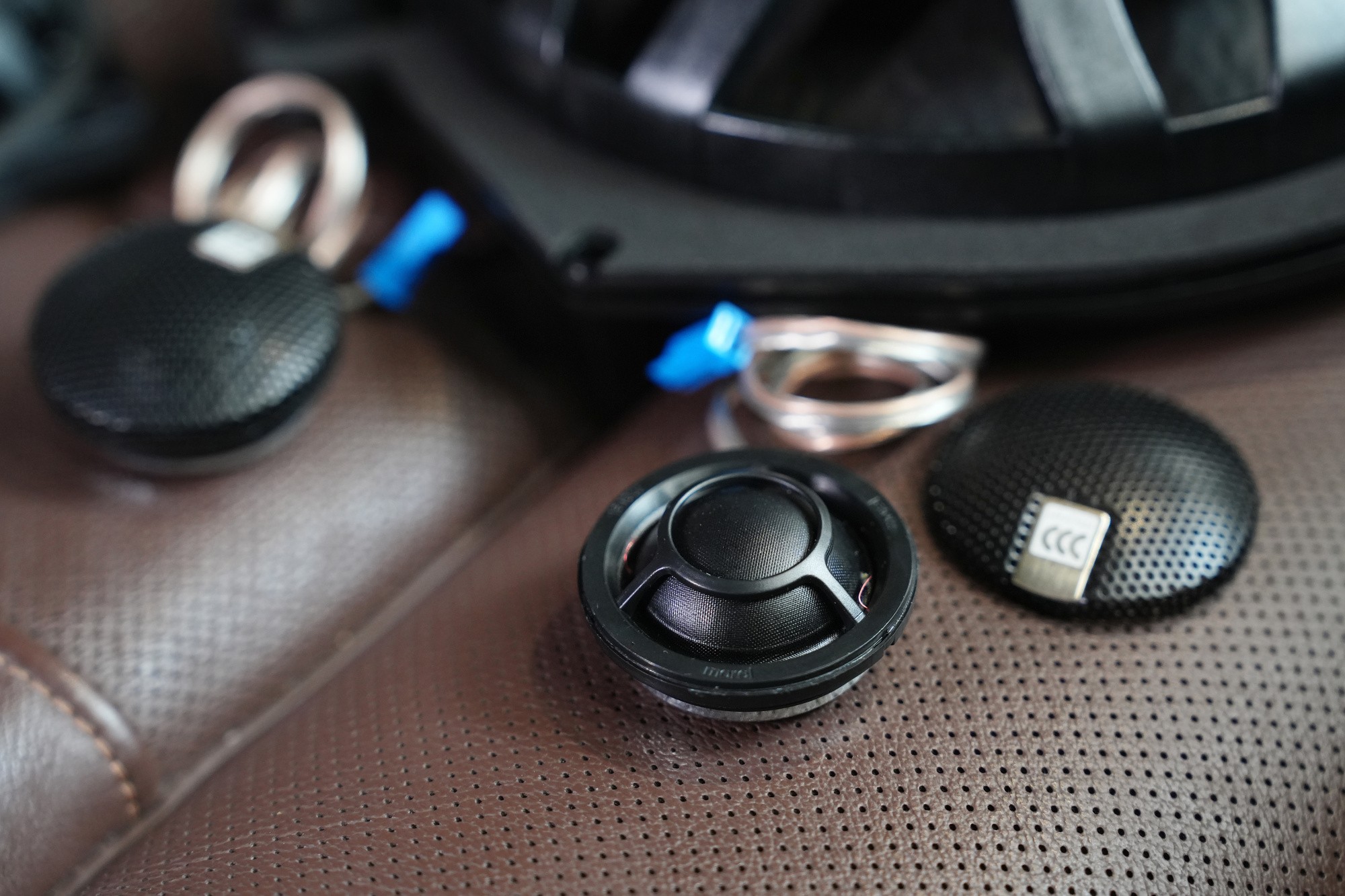

To, co skutečně odlišuje IP-BMW42, je ručně vyrobený výškový reproduktor MT100 založený na legendárním zvuku Morel. Výkonný motor s neodymovými magnety a 28 mm hedvábná kalota mu dávají výjimečné rozlišení a širokou zvukovou scénu, čímž nastavují nový standard v plug-and-play systémech.

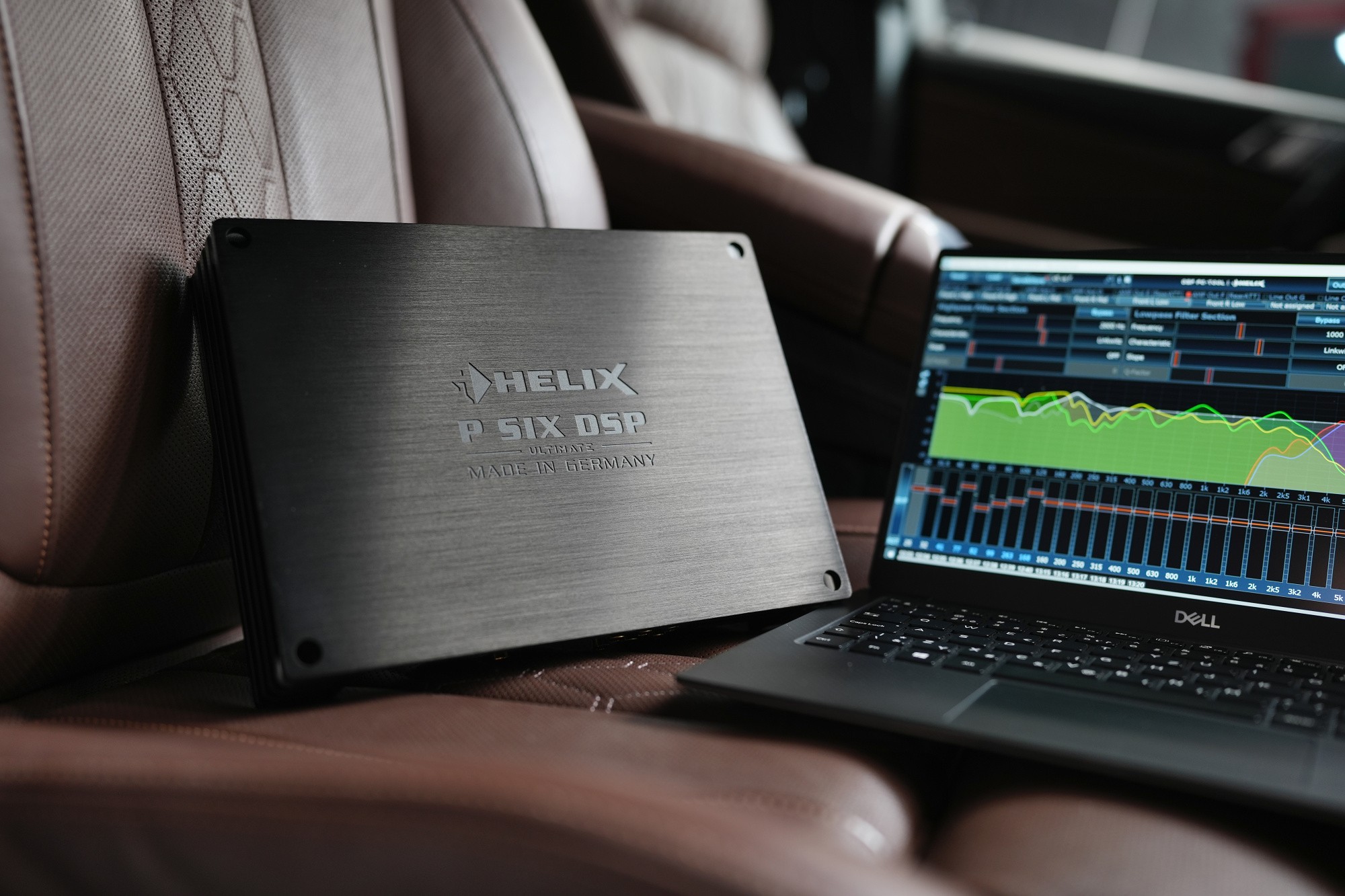

I v případě zesilovače jsme zvolili nekompromisní řešení, alespoň co se týče třídy D. Helix P Six DSP Ultimate nabídne vše potřebné - 6 výkonných kanálů, kompaktní rozměry, vysokou účinnost a k tomu bezkonkurenční software integrovaného DSP procesoru. A v rámci třídy D i velmi kvalitní zvuk. Ten sice stále nedosahuje kvalit klasických analogových zesilovačů, pro instalaci zaměřenou na plug & play řešení se však jedná o ideální volbu.

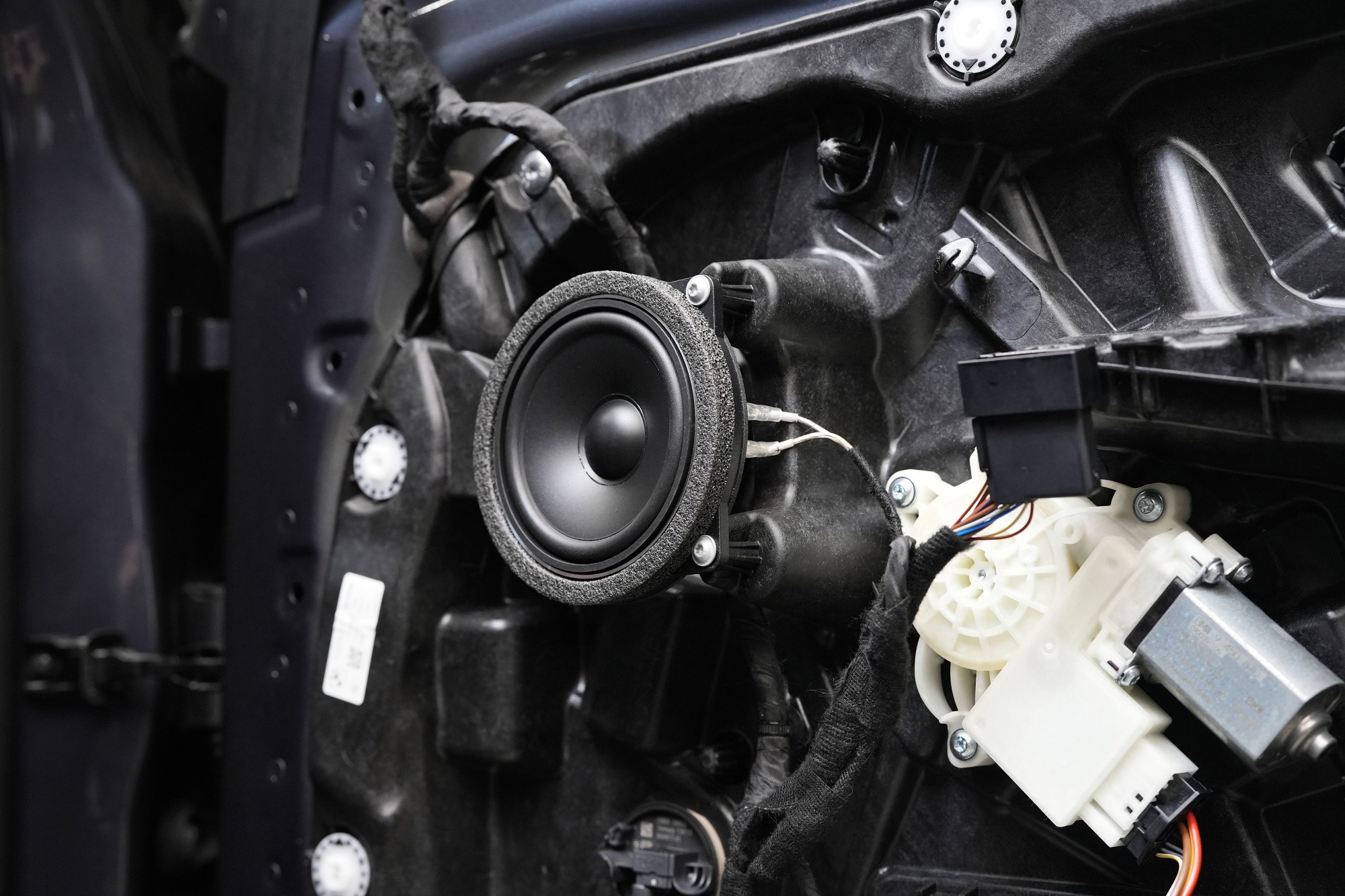

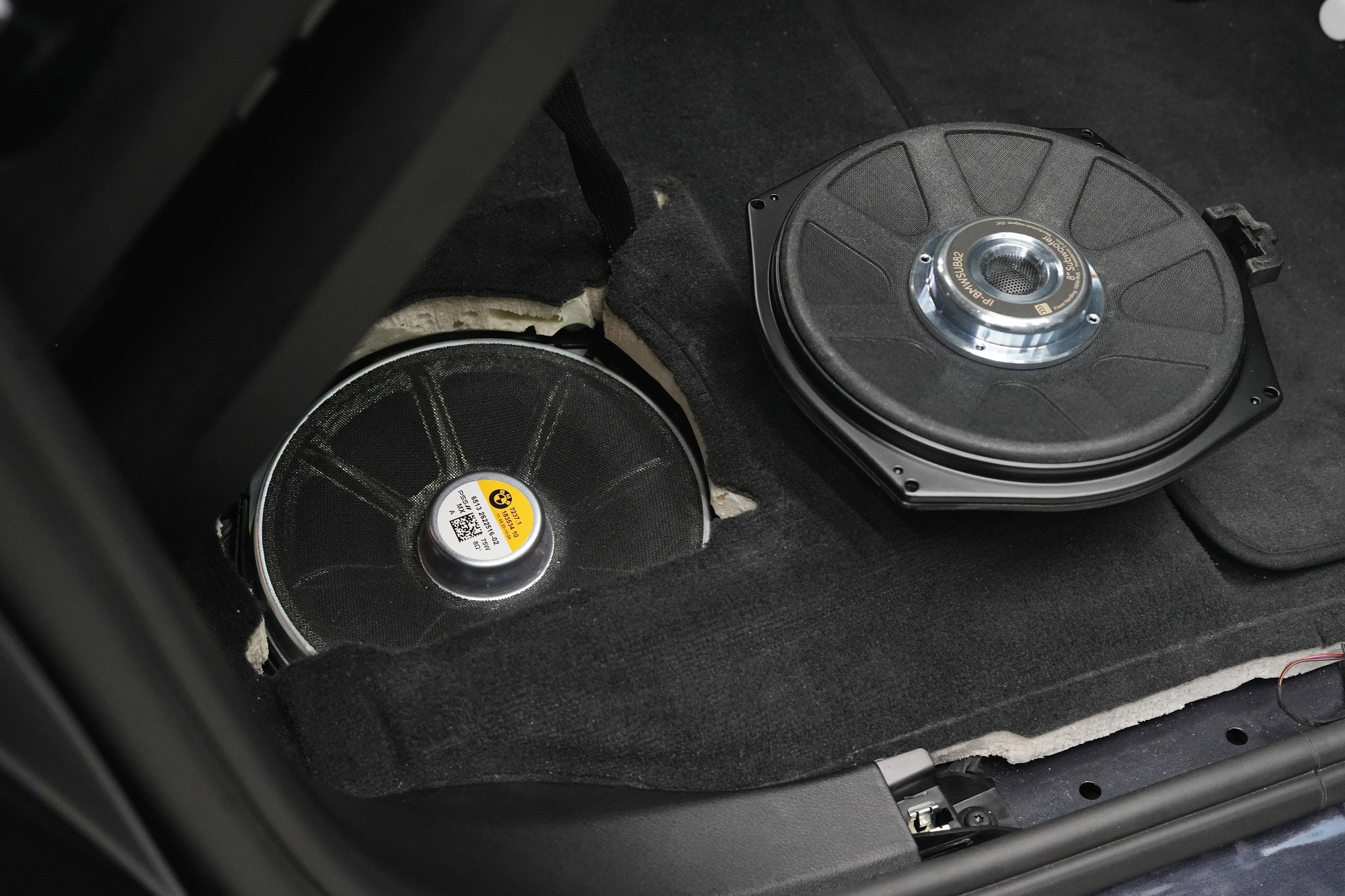

Začínáme výměnou reproduktorů. Jak již bylo zmíněno, reproduktory Morel mají stejný rozměr, tvar, uchycení i připojovací kabeláž jako tovární reproduktory. Instalace tedy probíhá v duchu plug & play, přesto jsme se rozhodli pro natažení nové kabeláže.

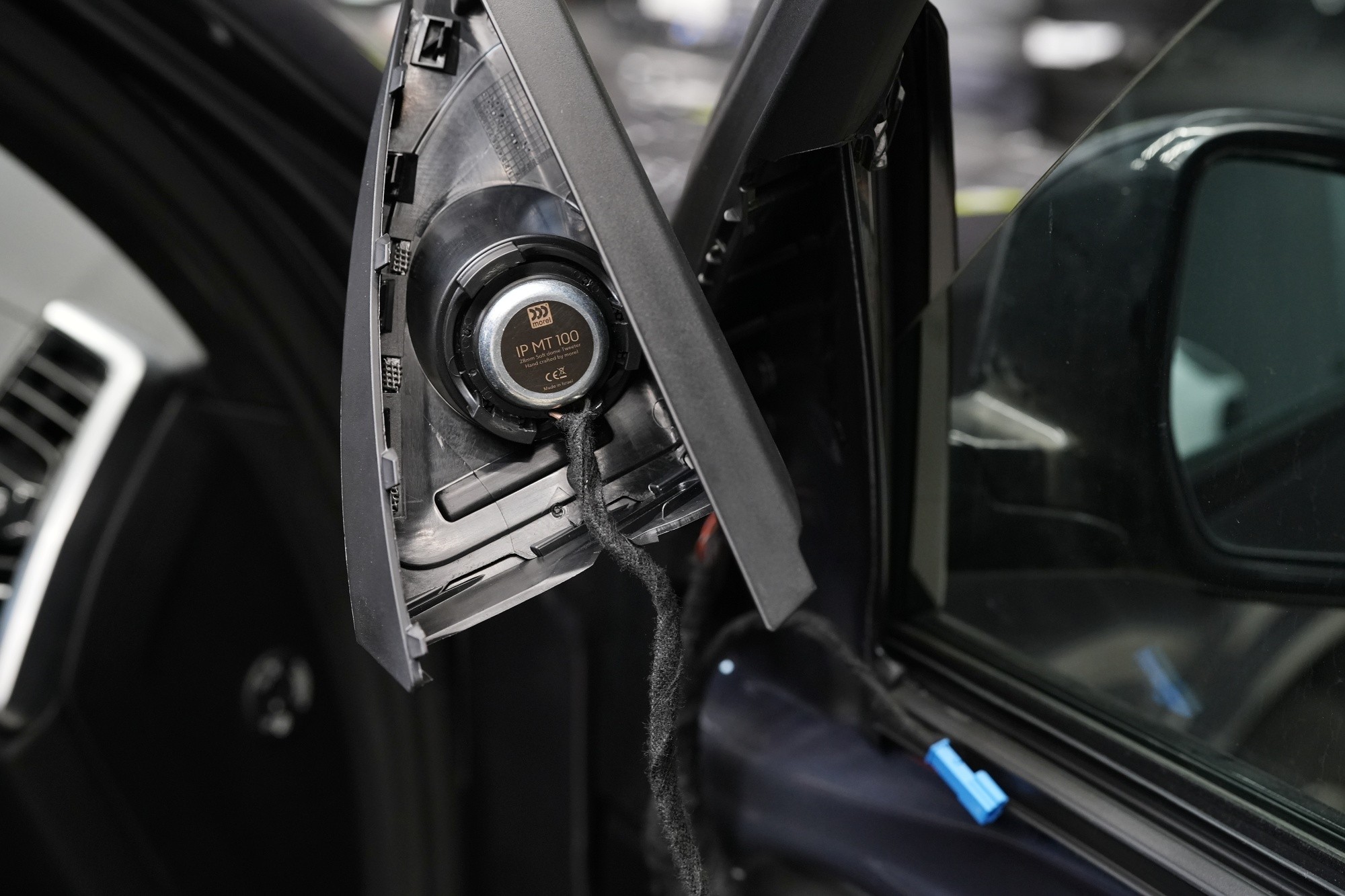

Jak sami můžete vidět, také výškové reproduktory přesně padnou do originálního umístění. Tovární kabeláž jsme však nevyužili a k zesilovači natáhli nové reproduktorové kabely z OFC měďi. Není to nezbytné řešení, získáme tím však především přesnější nastavení časových korekcí a tím výslednou kvalitu zvuku. O ten nám jde nejvíce, nikoliv jen o snadnou instalaci.

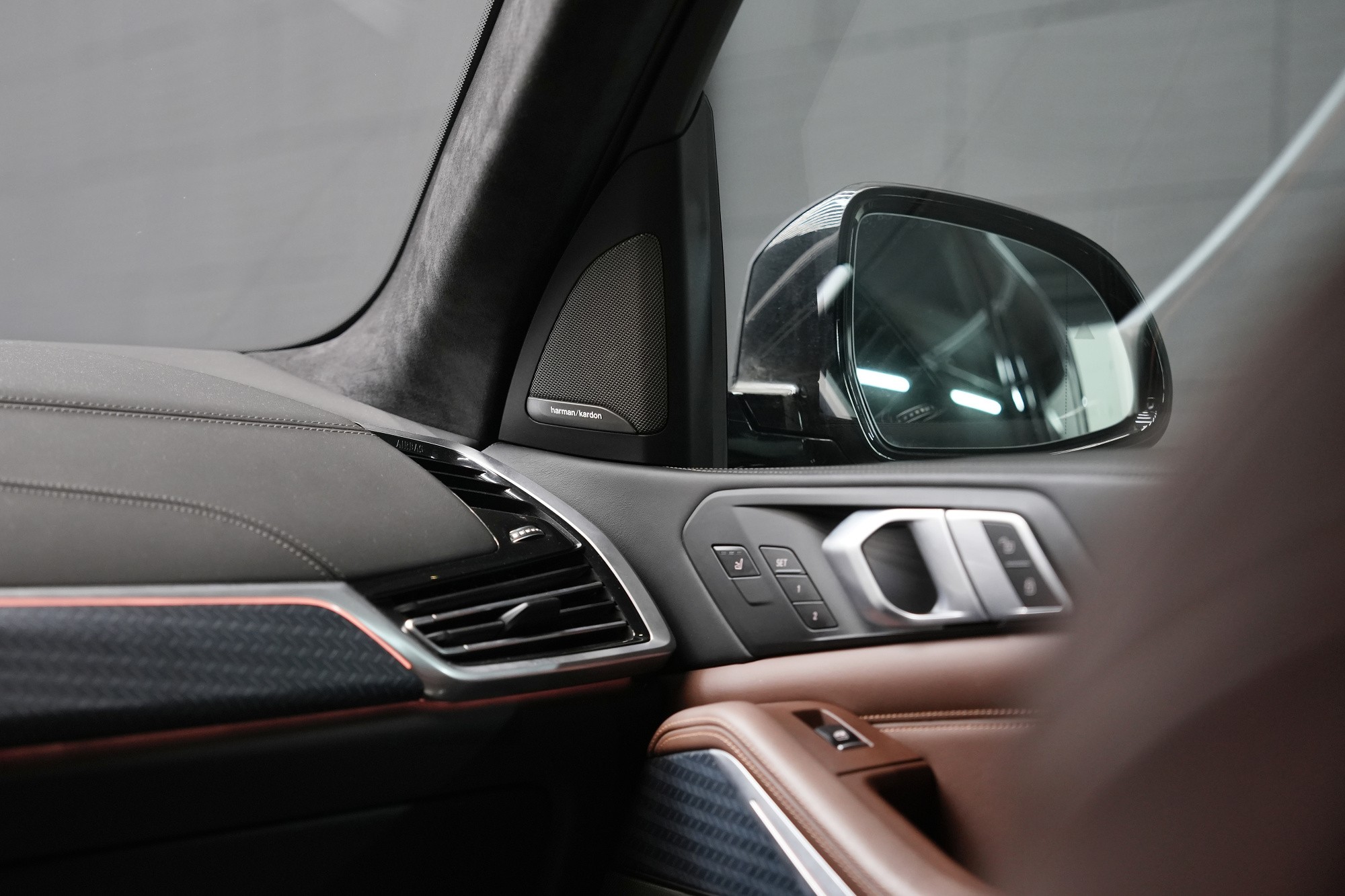

Výhodou naprosté většiny automobilů BMW je umístění výškových reproduktorů, které jsou velmi dobře směrovány na řidiče. Není tedy nezbytná úprava interiéru a v případě použití kvalitních výškových reproduktorů je možné zvuk k dokonalosti doladit v programu DSP procesoru. V případě Harman Kardon je plusem i "průzvučnější" mřížka výškového reproduktoru.

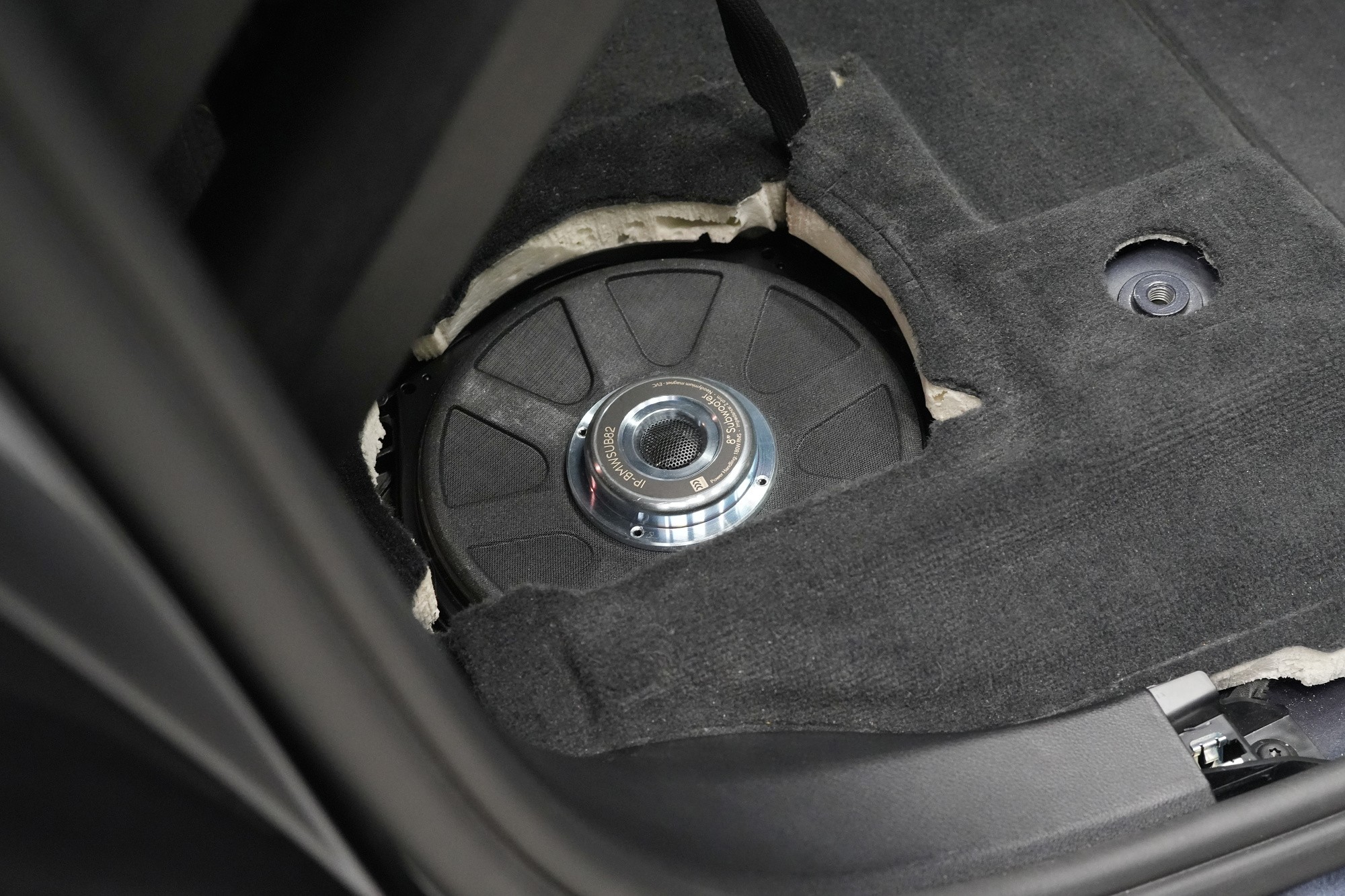

Nyní fotografie basového reproduktoru Morel instalovaného na tovární pozici, následně jej opatříme mřížkou BMW. Majiteli vozu poskytnou subwoofery silné basy díky vysokému výkonu 180 W RMS a velké 54 mm zvukové cívce. K jejich plnému využití a stoprocentní kontrole je však nezbytný výkonný zesilovač vysoké kvality, který máme samozřejmě k dispozici.

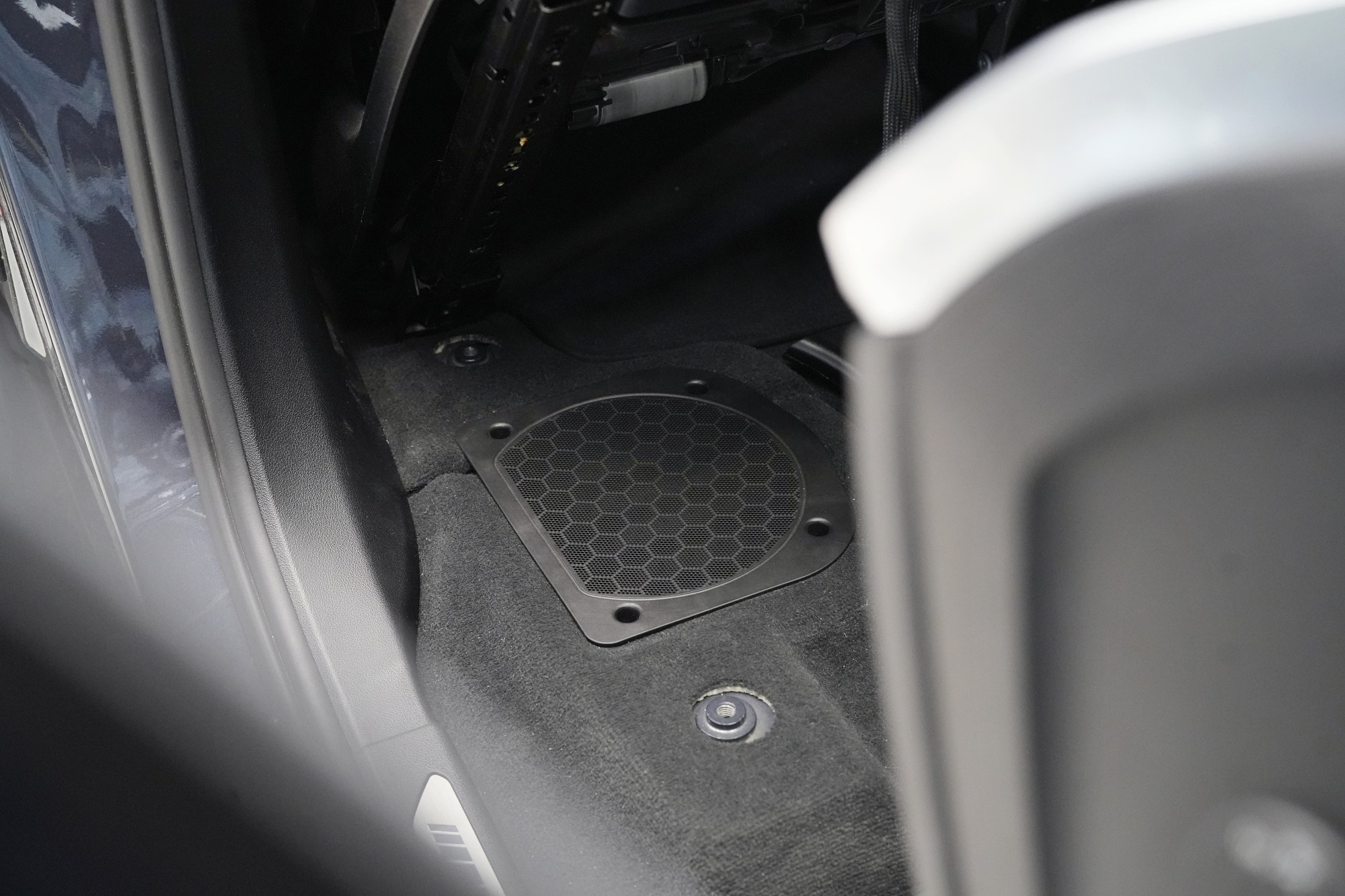

Pohled na tovární mřížku a my můžeme pokračovat instalací zesilovače.

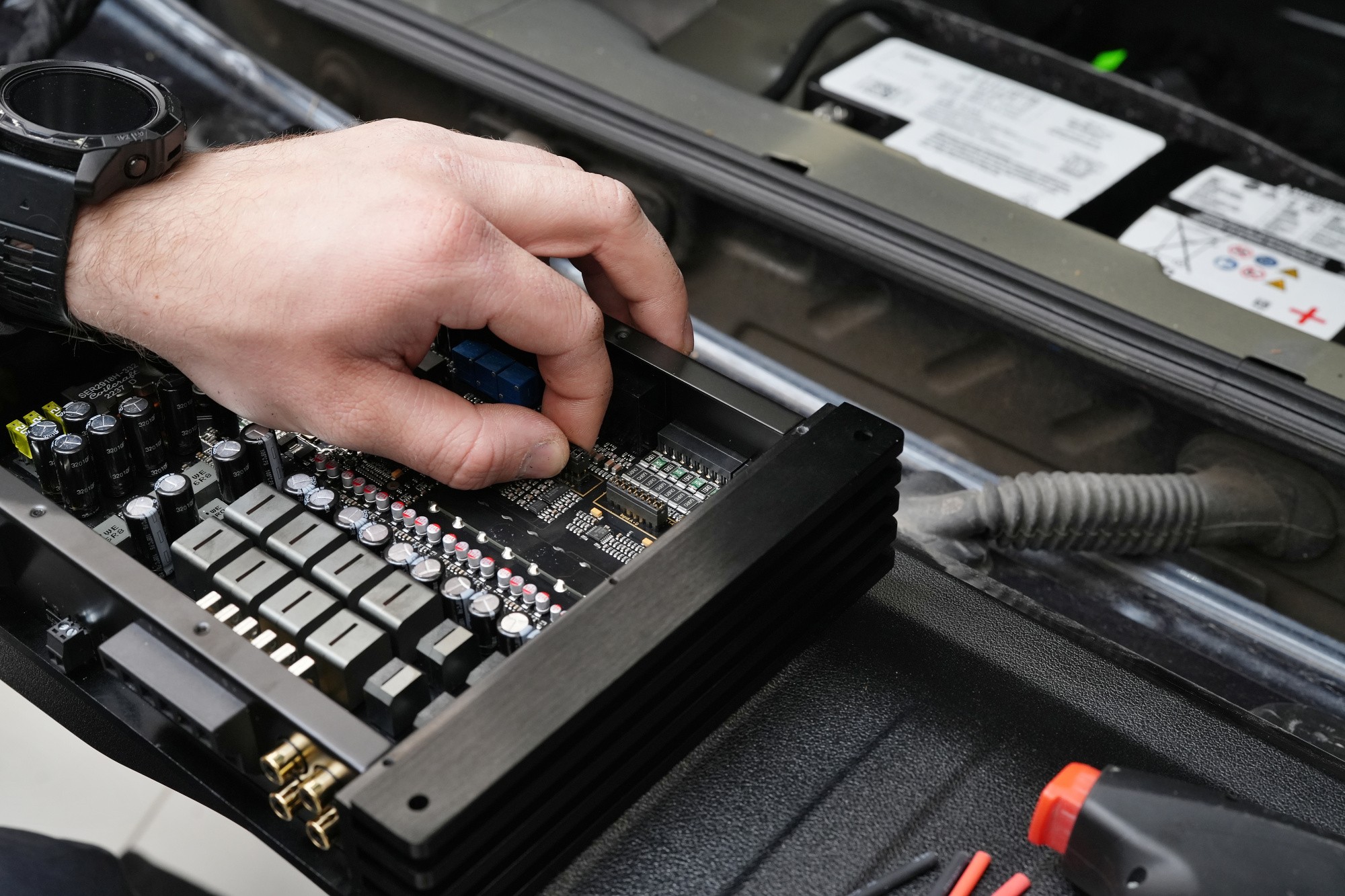

Před instalací zesilovače na svou pozici provádíme ještě drobné nastavení v podobě nastavení vstupní úrovně signálu díky jumperům a doplňujeme zesilovač o volitelnou Bluetooth kartu. Ta díky Hi-res kodekům umožňuje bezdrátový poslech hudby ve vysokém rozlišení, například pomocí platformy Tidal.

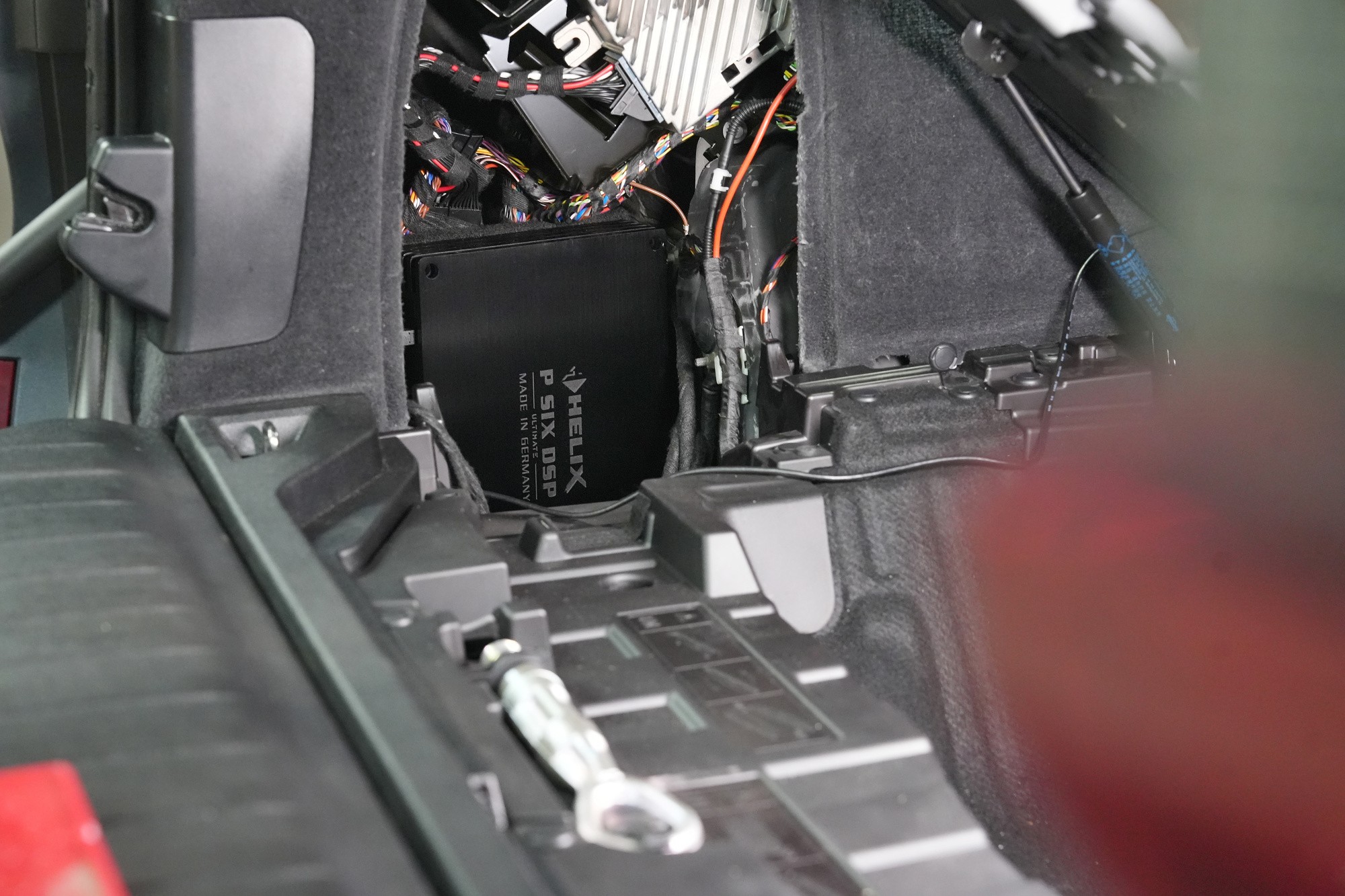

Zesilovač Helix jsme díky jeho kompaktním rozměrům umístili do bočnice zavazadlového prostoru, kde bude kompletně skrytý. Pro bezproblémovou integraci jsme využili tovární kabeláž díky redukcím Match pro audio systém Harman Kardon.

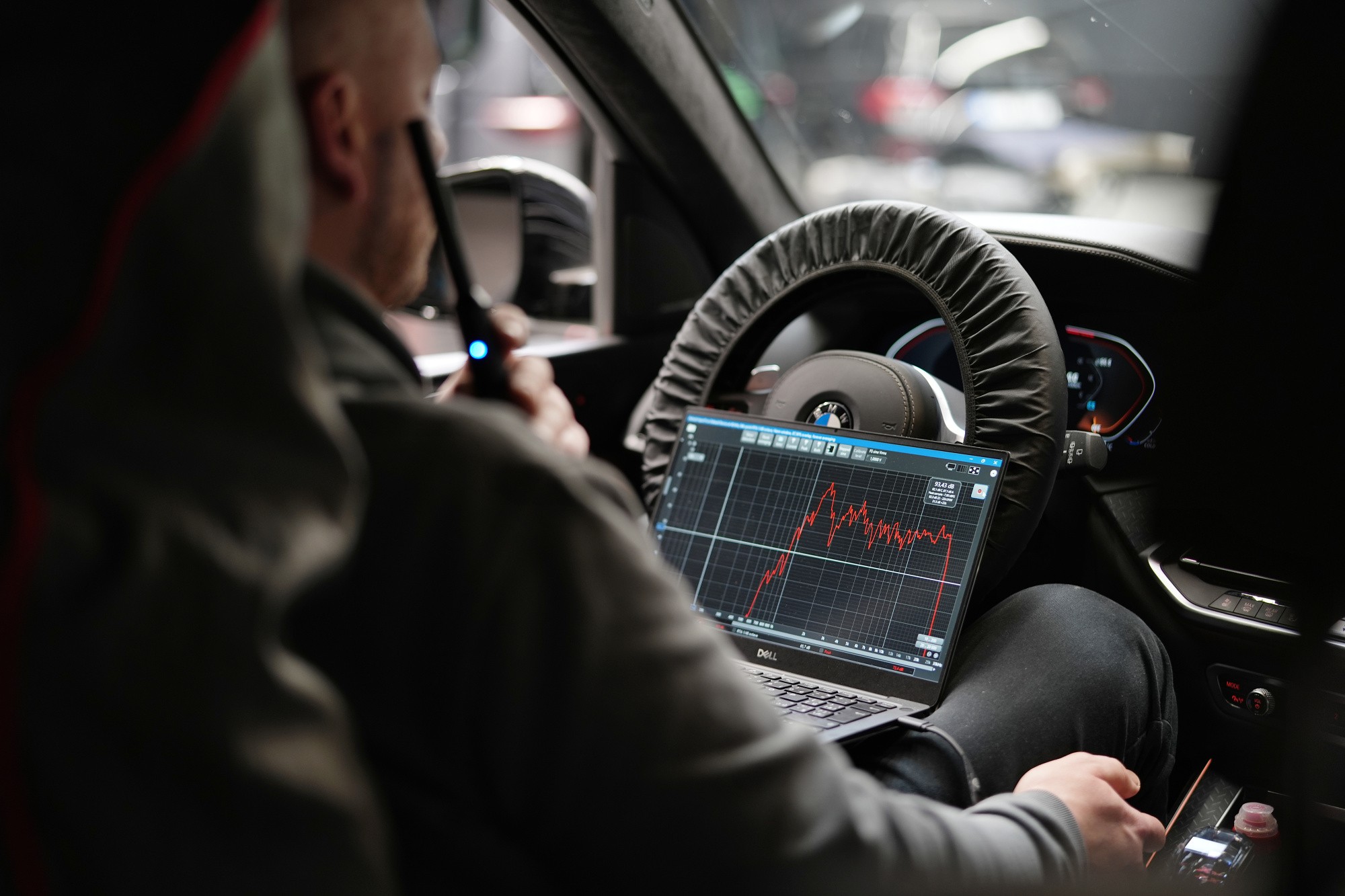

To nejdůležitější se odehrává na konci instalace a to měření frekvenční odezvy reproduktorů s následným nastavením zvuku v softwaru DSP procesoru. Automobil není z hlediska akustiky zrovna optimálním prostředím. Je tedy důležité korigovat nejen nevhodnou lokaci reproduktorů, ale také pozici posluchače a všechny překážky po cestě zvuku do lidského ucha. Výslednou ekvalizační křivku každého reproduktoru ovlivňuje spousta faktorů jako je prostor za reproduktorem, materiál membrány i koše reproduktoru, ale i překážky zvuku jako jsou sedačky, středový tunel, volant nebo palubní deska. Je tedy nezbytné změřit frekvenční odezvu každého reproduktoru a výsledky následně zapsat do programu DSP procesoru. K měření používáme kvalitní kalibrované mikrofony v kombinaci s profesionálním měřícím softwarem REW a jeho cílem je dosažení lineární frekvenční odezvy reproduktorů, což umožní i v tak akusticky náročném prostředí dosáhnout věrného a vysoce kvalitního zvuku.

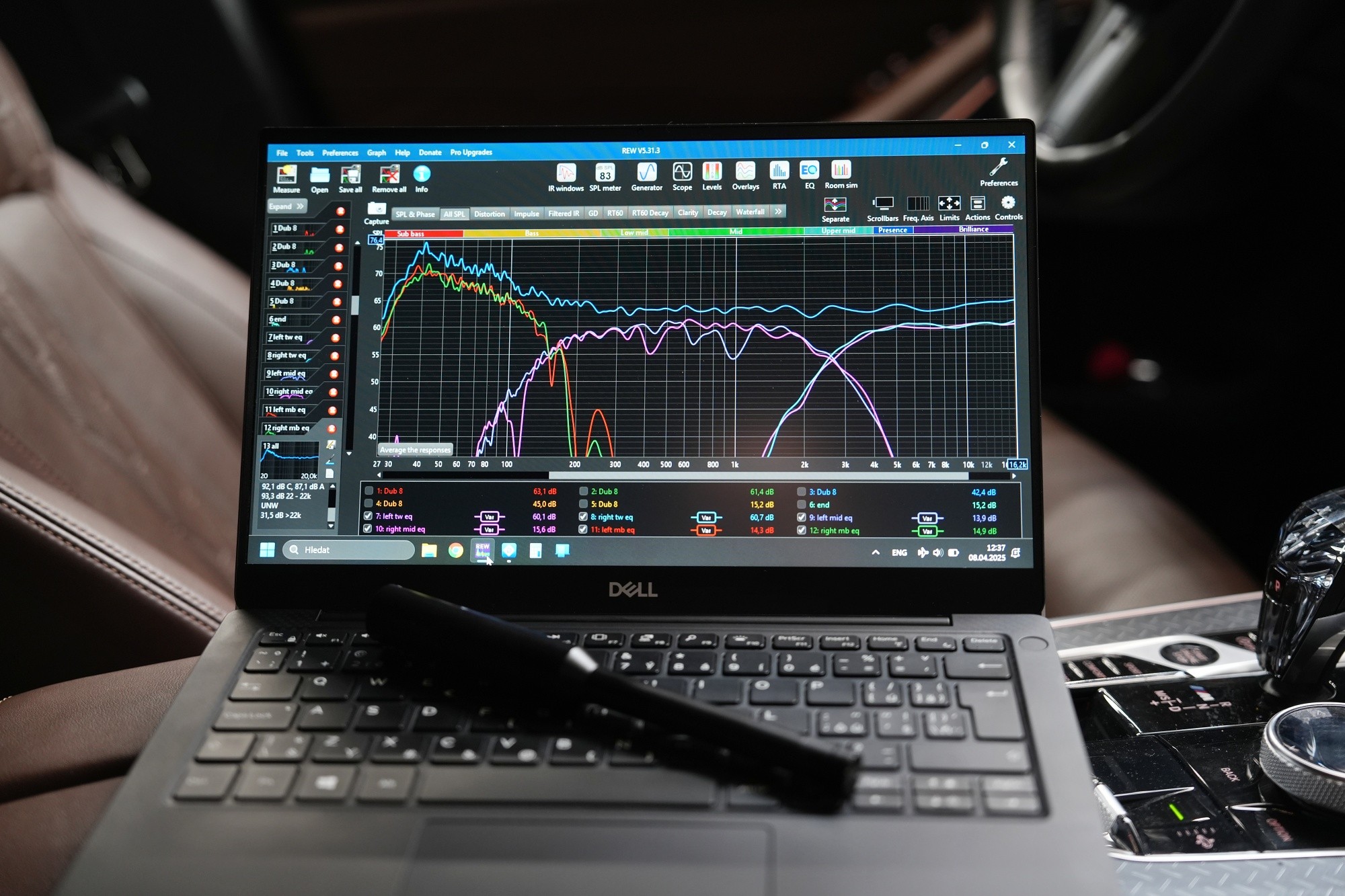

Na této fotografii vidíme 6 různých měření v jednom grafu. 2x výšky, 2x středy a 2x basové reproduktory. Důležité je, aby levá a pravá strana byly akusticky co nejvíce shodné s tou druhou a poslední měření pak po správném časování a zfázování všech reproduktorů doplní chybějící část ve frekvenční charakteristice v oblasti výhybek. Tím získáme lineární frekvenční křivku.

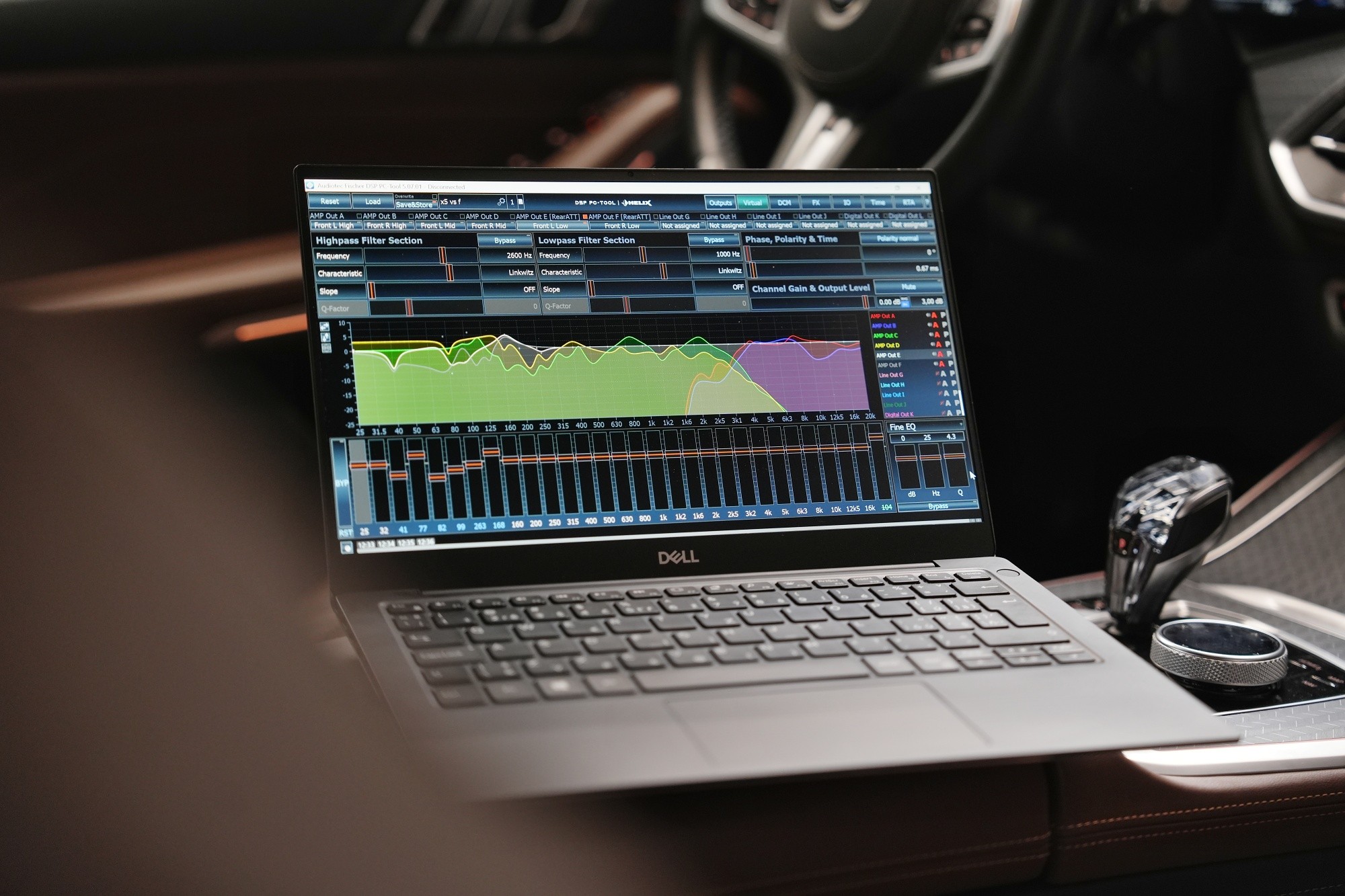

Po každém měření nastavíme pro konkrétní reproduktor prostorovou korekci ekvalizéru v programu DSP procesoru. Na fotografii můžete vidět výsledné ekvalizační křivky všech reproduktorů dohromady. Všimněte si tedy, že každý z reproduktorů má odlišnou výslednou EQ křivku. Na DSP procesoru nastavíme také časové korekce, pásmové propusti, úrovně, typy filtru a další důležité funkce. To nám umožní, aby ve skladbě vynikl každý detail, který interpret zanechal na nahrávce a hudební scéna se ze dveří přesunula přímo před vás.
