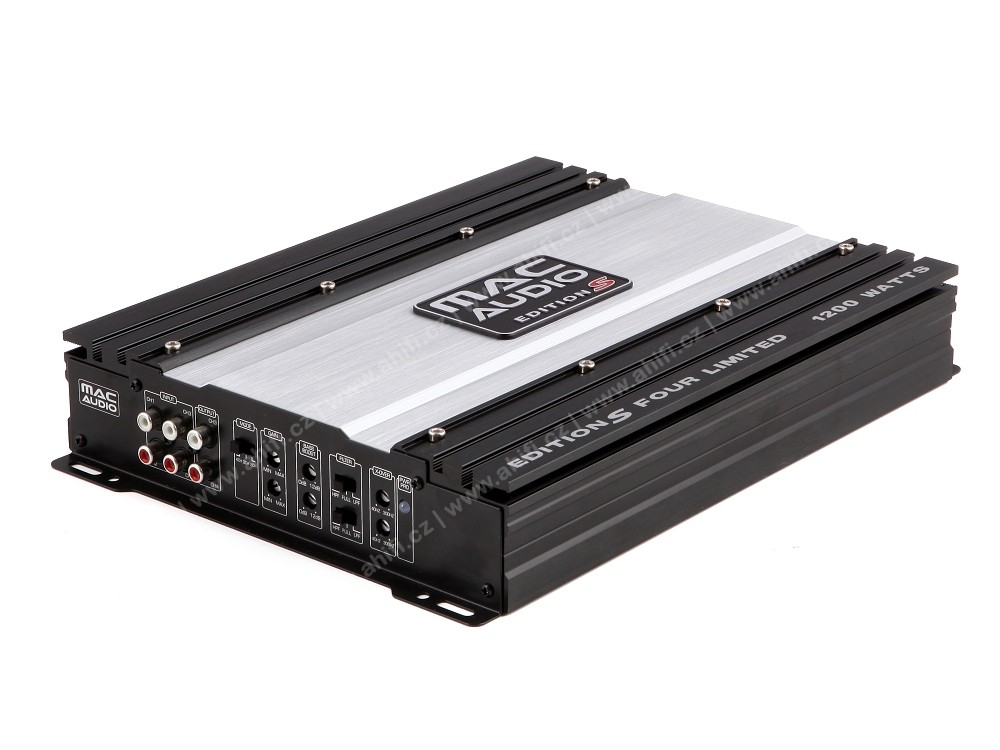

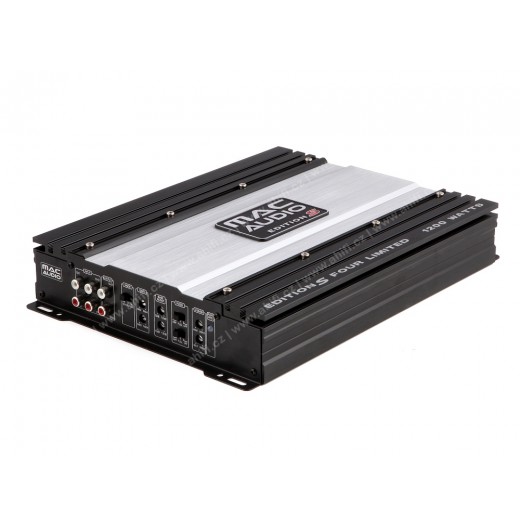

Zesilovač Mac Audio Edition S Four Ltd.
4-kanálový, 4 x 75 / 2 x 220 W RMS na 4 Ω
Více o produktu
Více o produktu

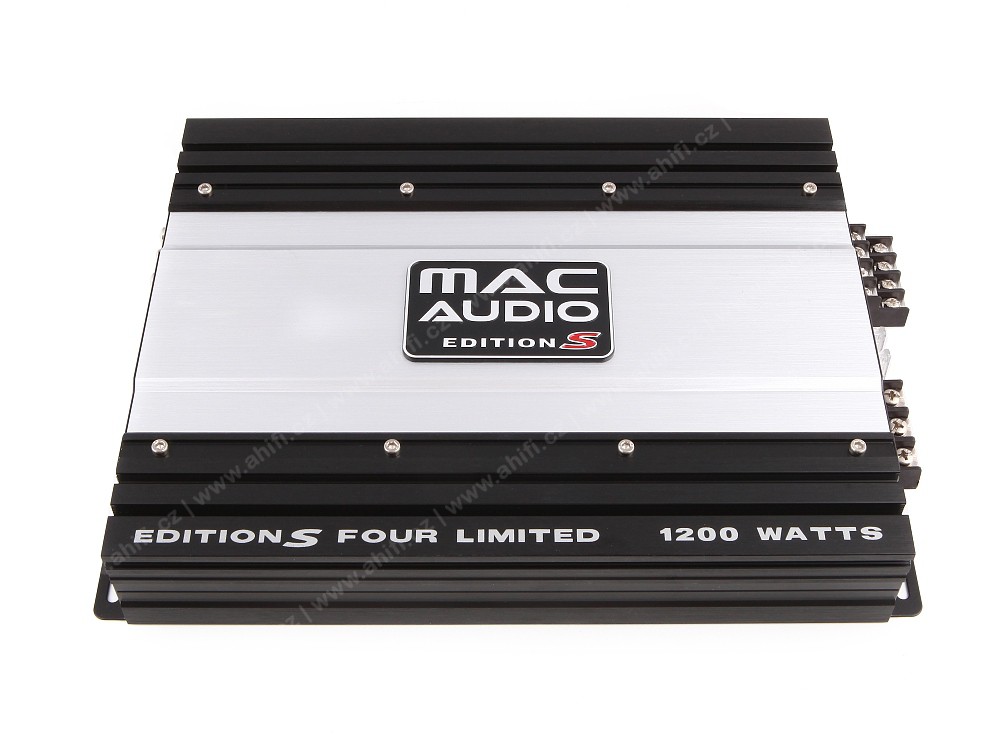

4-kanálový zesilovač je vybaven výkonným MOSFET napájením a zajišťuje absolutně stabilní provoz na 2 ohmy při max. výkonu 300 W do 4 kanálů. Zesilovač je vybaven přepínačem režimu kanálů, které nabízejí můstek nebo tri-mode. Kombinace vysoce kvalitních potenciometrů s kovovými návleky, vybrané vnitřní elektronické součástky a vícedílný hliníkový chladič se zvýšenou povrchovou strukturou pro optimální odvod tepla, to vše nabízí řada Edition od Mac Audia.
| Katalogové číslo | EDITION S FOUR LTD |
| Značka | Mac Audio |
| Odkazy | Oficiální webová prezentace |
| Počet kanálů zesilovačeZesilovače se rozdělují na: - Monobloky - 2kanálové - 3kanálové - 4kanálové - 5kanálové - 6kanálové - více kanálové Každý kanál slouží na napájení jednoho reproduktoru u koaxialního typu, popř. jedné strany, pokud se jedná o komponentní reproduktory. Zesilovače typu monoblok se používají hlavně na subwoofery. 2kanálové jsou vhodné jak na subwoofery, tak například na přední pár reproduktorů v autě. 3kanálové se používá na přední nebo zadní reproduktory + subwoofer. 4kanálové se používají na přední + zadní reproduktory nebo 1 pár reproduktorů + subwoofer. 6 nebo 5kanálové se používají na 2 páry reproduktorů + subwoofer, nejčastěji. Můstkování znamená zapojení zesilovače do můstku, kdy se použije + pól z jednoho kanálu a - pól z druhého kanálu. Ve většině případů to bývá na zesilovači znázorněné jako "BRIDGED". | 4 |
| RMS výkon na 4 ΩRMS výkon při zatížení reproduktorů nebo subwooferu na 4 Ω. RMS výkon je stálý výkon zesilovače a je to jeden z nejdůležitějších parametrů při výběru zesilovače. | 4 x 75 / 2 x 220 W |
| RMS výkon na 2 ΩRMS výkon při zatížení reproduktorů nebo subwooferu na 2 Ω. RMS výkon je stálý výkon zesilovače a je to jeden z nejdůležitějších parametrů při výběru zesilovače. | 4 x 110 W |
| Max. (maximální) výkon na 4 ΩŠpičkovy výkon "Max.", který zesilovač dokáže vyvinout na velmi krátký čas. Relativně nedůležitý parametr. Jde hlavně o marketingový tah, jak na vysoká čísla nalákat zákazníka. | 4 x 200 / 2 x 600 W |
| Max. (maximální) výkon na 2 ΩŠpičkovy výkon "Max.", který zesilovač dokáže vyvinout na velmi krátký čas. Relativně nedůležitý parametr. Jde hlavně o marketingový tah, jak na vysoká čísla nalákat zákazníka. | 4 x 300 W |

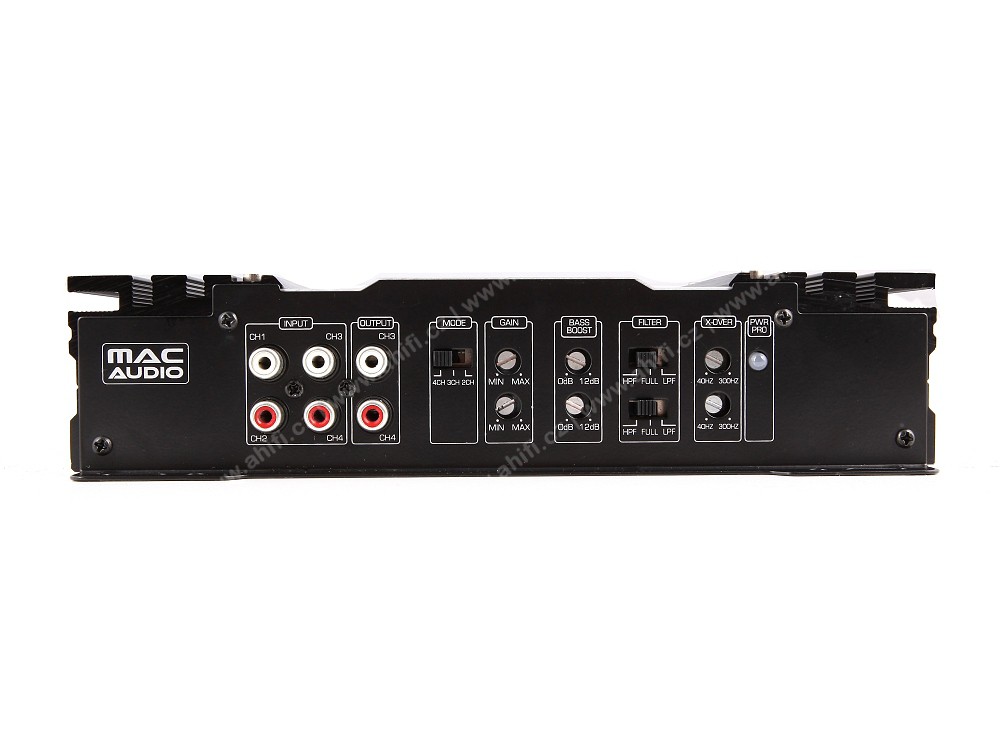

| Dolní pásmová propust (LPF)LPF / LP resp. "low pass filter" nabízí možnost nastavení zesilovače pomocí potenciometru tak, aby spodní pásmo hrálo jen frekvence v určitém pásmu, které potřebujete. Tento filtr se používá k nastavení frekvenčního rozsahu pro subwoofer, z důvodu aby nedocházelo k jeho přetěžování nebo zkreslení zvuku. Příklad: Zesilovače mají nejčastěji LPF od 20 do 300 Hz. Doporučujeme nastavovat tento potenciometr v rozmezí 45-80 Hz. | 40 - 300 Hz |
| Horní pásmová propust (HPF)HPF / HP resp. "hi pass filter" nabízí možnost nastavení zesilovače pomocí potenciometru tak, aby střední, případně středobasové a výškové frekvence hrály od určité frekvence směrem nahoru. Příklad: Zesilovače mají nejčastěji HPF od 40 do 300 Hz. Pokud nastavíme na potenciometru hodnotu cca. 150 Hz, budou zvuk ořezán tak, že bude hrát frekvence od 150 Hz až po maximální horní hranici celého frekvenčního rozsahu zesilovače, třeba až 20.000 Hz. Doporučujeme nastavovat tento potenciometr v rozmezí 80-160 Hz. Díky této možnosti nastavení snesou reproduktory vyšší výkon, jelikož je nebudete přetěžovat basy ve spodním frekvenčním pásmu. | 40 - 300 Hz |
| Frekvenční rozsahSchopnost zesilovače reprodukovat signál od nejnižšího kmitočtu po nejvyšší = věrně reprodukovat zvuk v konkrétním frekvenčním pásmu. Odborně: V oblasti kmitočtů od 40 až po 16 000 Hz se vyskytuje převážná většina základních i alikvótních (harmonických) tónů všech hudebních nástrojů. Nás zajímá, jaký je průběh vyzářeného akustického tlaku v tomto rozsahu kmitočtů při napájení reproduktorové soustavy konstantním příkonem. Tomuto průběhu říkáme kmitočtová charakteristika, která nám udává úroveň vyzářeného akustického tlaku v decibelech (dB) v závislosti na kmitočtu. Nejvýstižněji lze vyjádřit kmitočtovou charakteristiku reproduktoru nebo reproduktorové soustavy grafem. Většinou ale je kmitočtová charakteristika udávaná uvedením maximální tolerance akustického tlaku v daném kmitočtovém rozsahu, např. 50 až 15 000 Hz -+ 6 dB. Jelikož je kmitočtová charakteristika reproduktorů i soustav obecně značně nerovnoměrná, neudávají někteří výrobci z preztižních důvodů ve svých kalalozích ani tuto maximální toleranci akustického tlaku v decibelech. Takto ochuzený údaj je bohužel bezcenný. Co je platné, že výrobce nabízí reproduktorovou soustavu s kmitočtovým rozsahem 30 až 20 000 Hz, jestliže se obává uvést maximální nerovnoměrnost akustického tlaku v tomto rozsahu, neboť může mít toleranci např. +- 20 dB. Nerovnoměrnost neboli zvlnění kmitočtového průběhu u dobrých reproduktoprových soustav pro kvalitní přednes hudby nemá překročit v pásmu 80 až 12 000 Hz +- 3 dB a v pásmu 40 až 16 000 Hz +- 6 dB. Větší nerovnoměrnost již ochuzuje nebo zdůrazňuje určité tónové oblasti, což může způsobit slyšitelné nebo i rušivé zkreslení. Mění se také podíl mezi základními tóny a vyššími harmonickými, tím se mění barva zvuku a jednotlivé hudební nástroje i celý hudební obraz zní nepřirozeně. | 5 - 50.000 Hz |
| Harmonické zkreslení (THD)Celkový podíl harmonického zkreslení udává, nakolik je vstupní signál v zesilovači zkreslen. Zkreslení se projevují jako vrchní vlny, obsažené ve výstupním signálu. Podíl původně nepřítomných částí signálu se udává v procentech, typické hodnoty se pohybují mezi 0,001 % až 0,5 %. Zkreslení se měří v jejich výkonovém pásmu. Pokud od určitého výkonu překročí hranici 0,7 %, je to hodnota výstupního výkonu daného zesilovače, od níž už nehraje nezkresleně a od níž obvykle zkreslení strmě narůstá, takže s nějakým dalším nárůstem výkonu se již nedá počítat. Čím nižší hodnota, tím lépe. | 0,08 % |
| Odstup signál/šumOdstup signálu od šumu znamená, že výstupní signál pokaždé obsahuje šum. Odstup signálu od šumu vyjadřuje, jak velký je podíl tohoto šumu ve srovnání s užitečným signálem. Udává se tzv. hodnota A, která nebere tolik v úvahu hluboké a velmi vysoké frekvence. To odpovídá charakteristice lidského sluchu, který na hluboké frekvence není tak citlivý, zejména pod 1 kHz. Čím vyšší hodnota, tím je na tom zesilovač lépe. | 100 dB |
| Vstupní citlivostAby mohl zesilovač plnit správně svoji funkci, vyžaduje vstupní signál určité urovně, který je u autorádií různý. Měří se ve "Voltech" (např. 2 V, 4 V atd.) Čím vyšší hodnota na výstupu předzesilovače, neboli autorádia, tím jsou kladeny menší nároky na výkon zesilovače. Zesilovač ale musí právě tuto vstupní citlivost umožňovat a z toho důvodu se uvádí tato hodnota i u zesilovače. | 0,4 - 6 V |
| Phase shiftFázový posun (Phase shift) je lineární elektronický oscilátor, který produkuje sinusový výstup. Skládá se z invertující části zesilovače jako je tranzistor. Zpětná vazba síť "posune" fázi na výstupu zesilovače o 180 stupňů na oscilační kmitočet a dá pozitivní zpětnou vazbu. Filtr Phase shift vytváří fázový posun, který se zvyšuje s rostoucí frekvencí. To se obvykle používá, když je dílčí montáž subwooferu s magnetem ven, nebo když dva zesilovače jsou externě propojeny. Phase Shift se také používá při aktivním zapojení reproduktorů, kde se nastavuje časový posun reproduktorů. Jde o to, aby subwoofer nehrál basy opožděně a z toho důvodu lepší zesilovače tuto možnost obrácení fáze nabízejí. | Ne |
| SubsonicSubsonický filtr je v podstatě horní propust pro velmi nízké frekvence, obvykle 45 Hz nebo nižší. Cokoliv pod tímto nastavením je oslabené. Jde o to, aby subwoofer nechodil pod nastavení subsonického filtru a nepřetěžoval se hodně nízkými frekvencemi. Užitečná funkce, při správném nastavení nedochází k přetěžování subwooferu. | Ne |
| Vysokoúrovňové vstupyVysokoúrovňový vstup na zesilovači umožňuje zapojení přímo na stávající reproduktory v autě bez dokupování externího high/low adaptéru. Důležitá výbava v případě instalace zesilovače na originální autorádio. | Ne |
| Dutinkové vstupní terminályDutinkové terminály umožnují lepší kontakt kabeláže k zesilovači. Jedná se také o bezpečnější formu terminálů. Pokud dotahujete dutinkové terminály, doporučujeme je po 1 dnu opět přetáhnout, jelikož připojený kabel se postupně stlačuje. | Ne |
| Dálkové ovládání součástí baleníNěkteré modely zesilovačů mají v balení i kabelové dálkové ovladače, které se na jedné straně zapojují do zesilovače a na straně druhé máte potenciometr, který si můžete libovolně umístit do kabiny. Obvyklé místo, kam se dálkový ovladač umísťuje, je prostor pod volantem. Výhodou je regulace výkonu, potažmo hlasitosti, v závislosti na podmínkách jízdy a rozpoložení posádky v autě. | Ne |
| Vstup pro kabelové dálkové ovládáníV případě, že zesilovač má vstup na dálkový ovladač. | Ne |

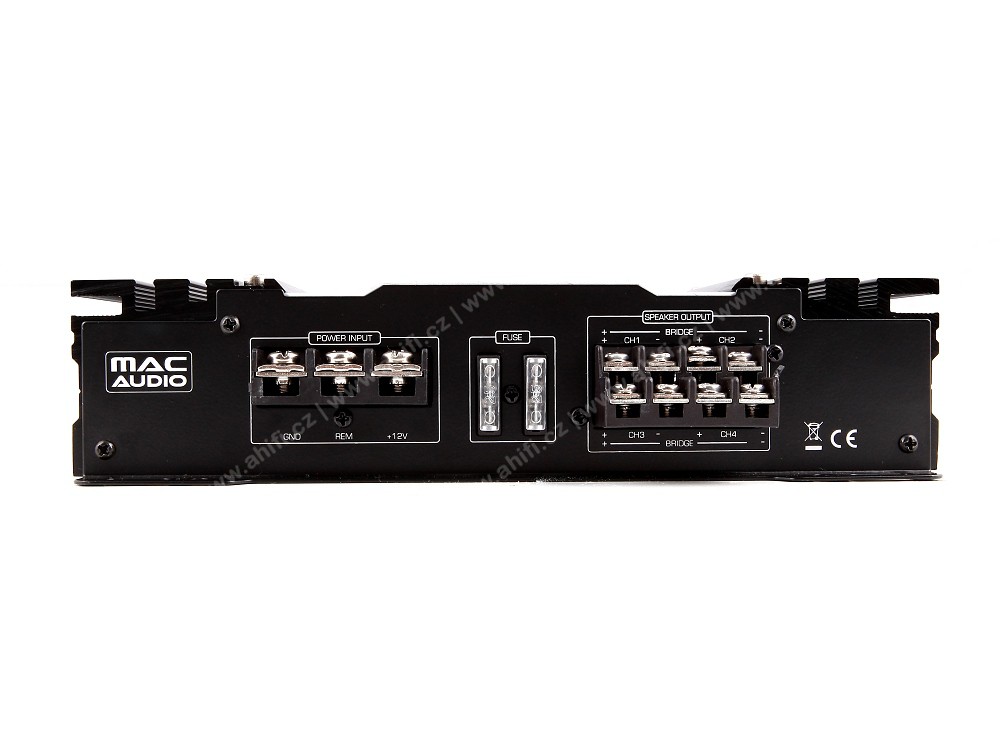

| Hodnota pojistek na zesilovačiZ hodnoty pojistek na zesilovači si můžete udělat pravdivý obrázek o reálném výkonu zesilovače. | 2 x 25 A |
| Rozměry zesilovače | 338 x 53 x 236 mm |
| Hmotnost | 3,2 kg |
Český návod - Mac Audio Edition S Four Ltd.
StáhnoutKomentáře k produktu
3|Jan , 27.05.2018, 20:41
Dobrý den a jaký zesilovač do 7000kč by jste mi k těmto reproduktorů doporučil?Ještě mě zaujal Gladen M-Line 95.4 .Děkuji.
Odpověď: Ing. Karel Šudák - AHIFI.CZ, 28.05.2018 15:42
Dobrý den, sám bych doporučil zmíněný M-Line 95.4 od Gladenu, po zvukové stránce je to už celkem dospělý zesilovač a je výrazně kvalitnější než základní zesilovač od Mac Audia.2|Jan , 25.05.2018, 18:50
Dobrý den,byl by tento zesilovač vhodný k reproduktorům German Maestro Concept CS 6508 IV? Děkuji.
Odpověď: Ing. Karel Šudák - AHIFI.CZ, 26.05.2018 22:49
Dobrý den, výkonově ano, zvukově bych si dokázal na tyto skvělé reproduktory představit asi lepší zesilovač, ale chápu, že jde i o cenu.1|Tomáš , 30.01.2018, 10:26
Dobrý den,když bych zapojil zesilovač do můstku je potřeba zapojit všechny čtyři vstupy?děkuji
Odpověď: Ing. Karel Šudák - AHIFI.CZ, 30.01.2018 12:38
Dobrý den, je to uvedeno i v návodu, ale pokud zesilovač zapojujete do obou můstků, pak obsadíte jen 2 RCA vstupy.Hodnocení
