- Druh instalaceŠpičkové ozvučení s měřením a nastavením zvuku na DSP procesoru
- VozidloToyota GR86
- Datum realizace05.10.2023
- Časová náročnost59 hodin (projekt na více dní)
- Cena instalace157 420 Kč s DPH
Toyota GR86 - špičkové ozvučení
Toyota GR86 je krásný a výjimečný automobil, který si zaslouží adekvátní ozvučení. Tovární audio systém však zrovna nenadchne ani běžného posluchače natož náročného audiofila. Majitel tohoto krasavce patří mezi hudební nadšence a proto se na nás obrátil s žádostí o vysoce kvalitní ozvučení s pokud možno minimálními zásahy do interiéru vozu. Po konzultaci jsme se společně rozhodli pro drobnou úpravu palubní desky s přiznanými středovými a výškovými reproduktory na jejich původní pozici. Upravili jsme tedy originální mřížky a potáhli je do koženky ladící s palubní deskou jak barvou, tak strukturou. K ozvučení jsme zvolili špičkové třípasmové reproduktory Audible Physics z nejvyšší modelové řady 3DEV, které se díky svému vytříbenému zvuku hrdě hlásí mezi nejkvalitnější reproduktory na trhu ve své cenové kategorii, kterou dle našeho názoru svými kvalitami výrazně převyšují. Důležitou součástí instalace jsou i zesilovače Zapco poskytující reproduktorům vynikající zvuk a samozřejmě tolik potřebný výkon. Zesilovače společně s DSP procesorem Helix jsme instalovali do dvojitého dna zavazadlového prostoru, čímž jsme se vypořádali s požadavkem na skrytou instalaci. Tomu odpovídá i subwoofer JL Audio umístěný v kompaktní ozvučnici na levé straně kufru. U instalací tohoto typu vždy doporučujeme zamyslet se i nad zdrojem hudby. Tovární jednotka sice nabízí jednoduché a intuitivní ovládání, avšak více či méně ovlivňuje výsledný zvuk i při jeho precizním nastavení. Ideální volbou je použití externího hi-res přehrávače, který umožní bezeztrátový poslech hudby v maximální kvalitě. Populárnější možností je dokoupení Hi-Res Bluetooth modulu k DSP procesoru Helix, jenž zajistí podobnou službu přes váš smartphone. Na závěr instalace přichází možná to nejdůležitější. Měření zvuku profesionálním měřícím systémem JL Audio Max s 5 mikrofony, který umožní po odborném nastavení přizpůsobení zvuku nejen posluchači, ale především tomuto konkrétnímu automobilu se všemi překážkami tohoto pro zvuk nedokonalého prostředí. Změřené výsledky tedy nastavíme v programu DSP procesoru, zvuk detailně doladíme podle našich preferencí a následně nás čeká ještě finální úprava s klientem.
Zobrazit produkty >Skrýt produkty >Fotoreportáž

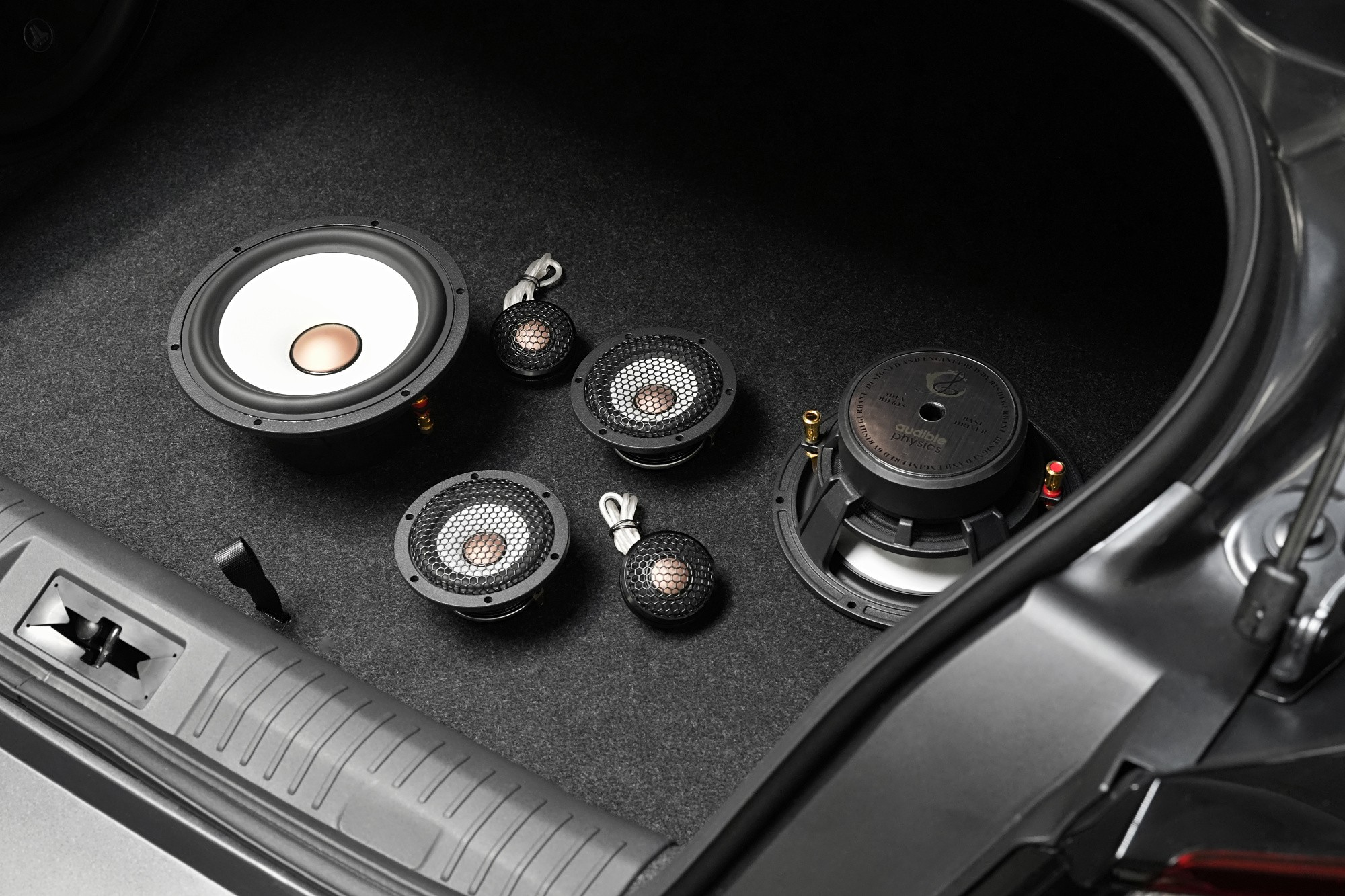

Nejprve tradiční seznámení s produkty. O reproduktorech do tohoto automobilu jsme od začátku měli jasno a čekali jsme pouze na schválení majitele. V dané ceně nekompromisní třípásmový systém indonéského výrobce Audible Physics zaujme především svým špičkovým zvukem a perfektním sladěním všech tří komponentů. U této instalace však oceníme i krásný design, který podtrhne krásu tohoto automobilu.

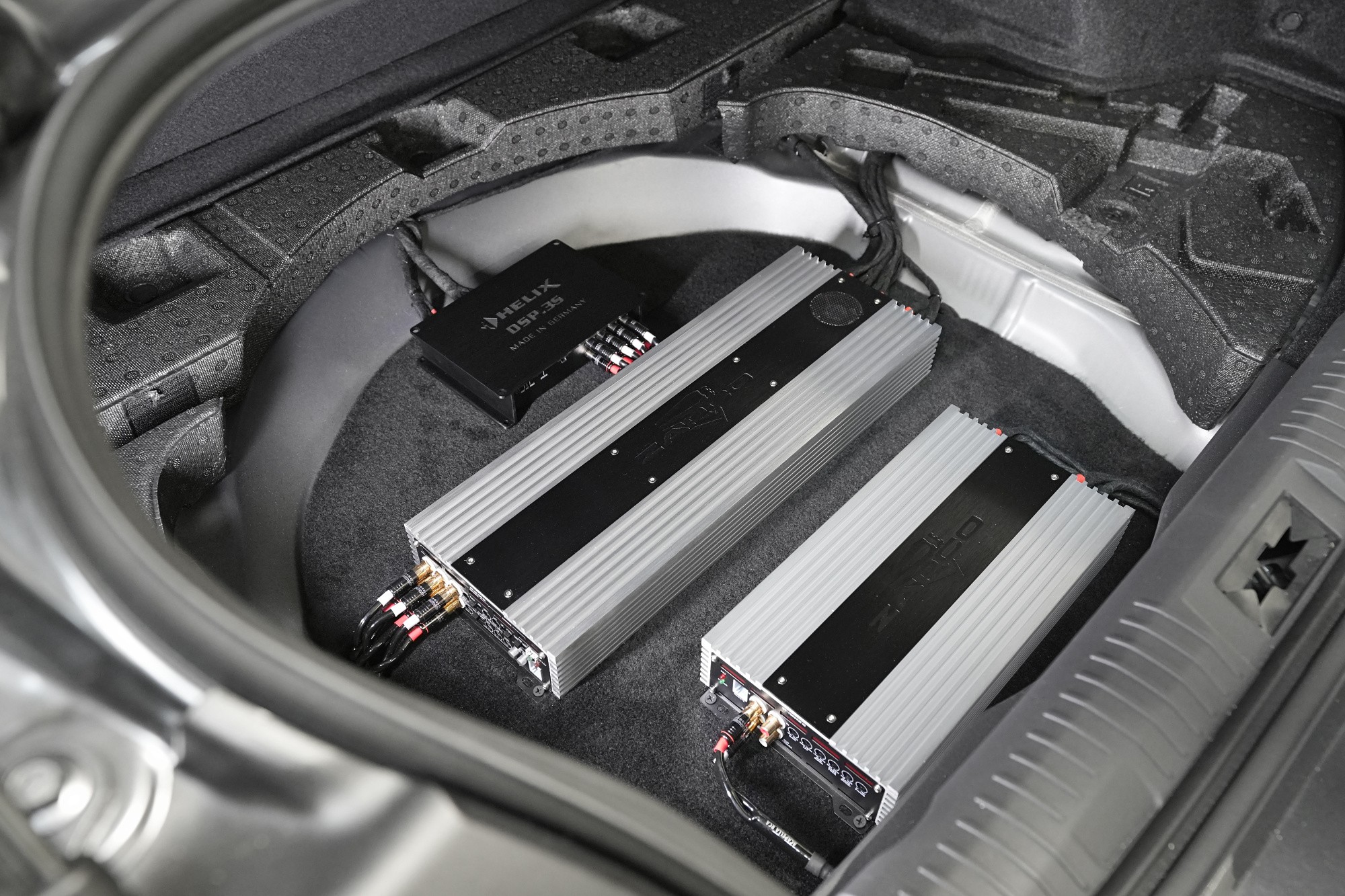

Do dvojitého dna zavazadlového prostoru jsme instalovali tři důležité součásti nového audio systému. 6kanálový analogový zesilovač amerického výrobce Zapco poskytne vynikající kvalitu zvuku všem reproduktorům a samozřejmě tolik potřebný výkon. Druhý zesilovač třídy D od stejného výrobce dodá "šťávu" výkonnému subwooferu JL Audio a zvuk finálně naladíme na DSP procesoru Helix.

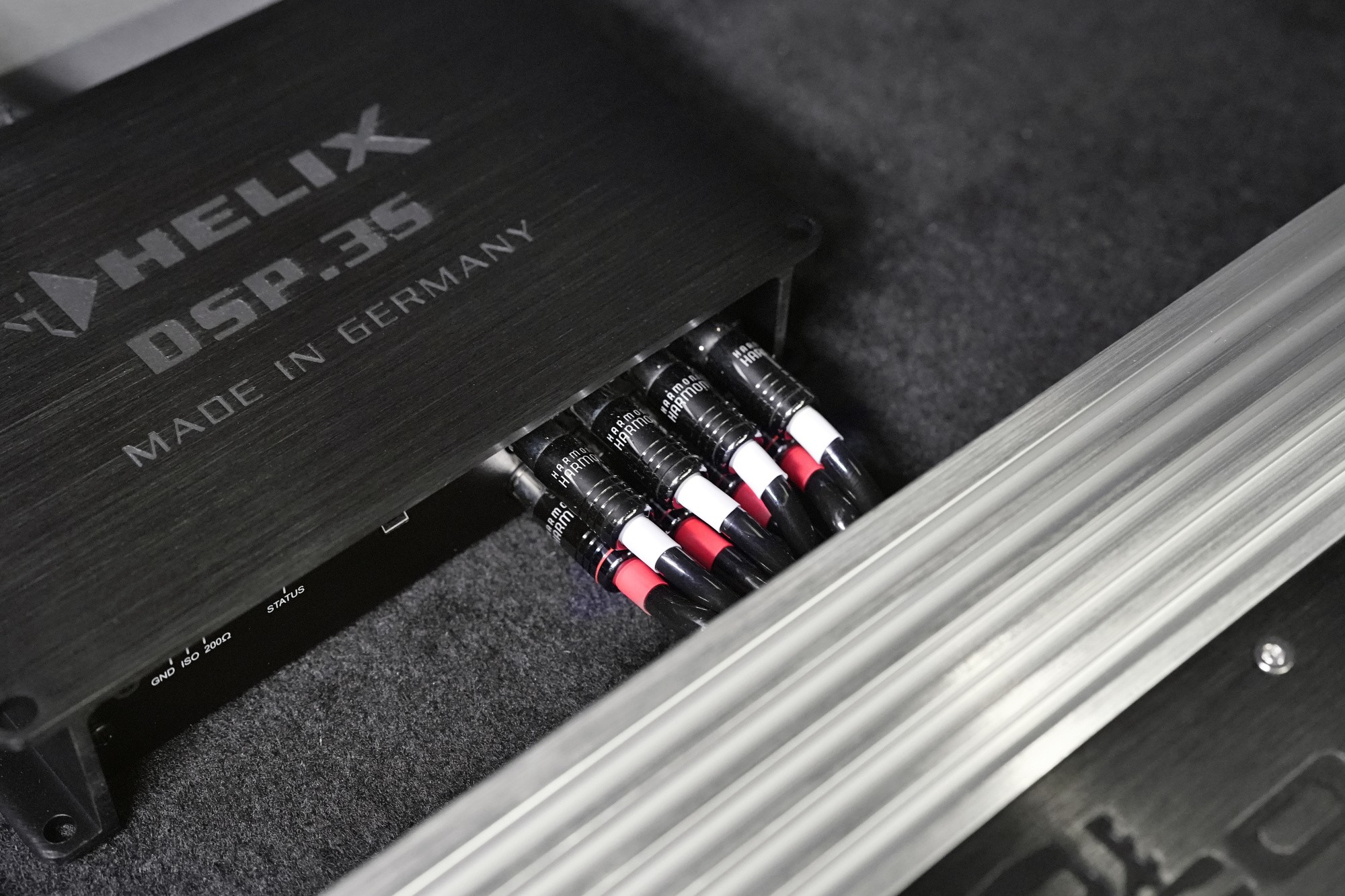

Bez DSP procesoru se žádný kvalitní audio systém v dnešní době neobejde. Díky němu budeme schopni zvuk v tomto automobilu detailně naladit, aby poskytoval majiteli vozu požadovaný výsledek. Pro účely této instalace jsme zvolili DSP procesor Helix od německých mistrů z Audiotec-Fischer. Kvalitní komponenty si žádají také kvalitní signálové kabely. V tomto případě padla volba na řadu Acapella od výrobce Harmonic Harmony, který se úzce specializuje na high-end kabeláž.

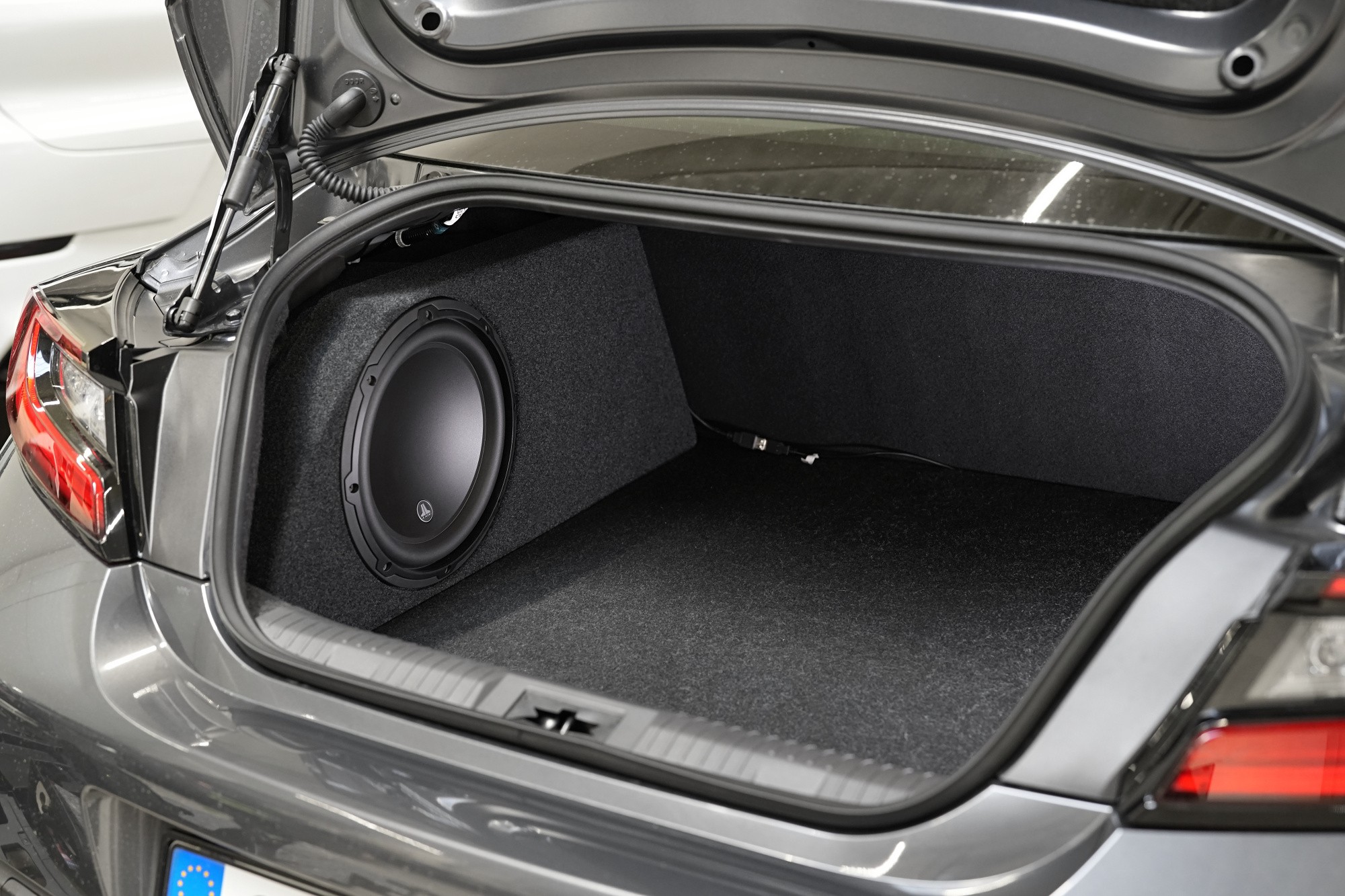

Na levý bok zavazadlového prostoru jsme umístili kompaktní OEM ozvučnici, kterou jsme osadili výkonným subwooferem JL Audio modelové řady W3. Ten se postará o kvalitní podání nízkých kmitočtů a to při minimálním objemovém omezení zavazadlového prostoru.

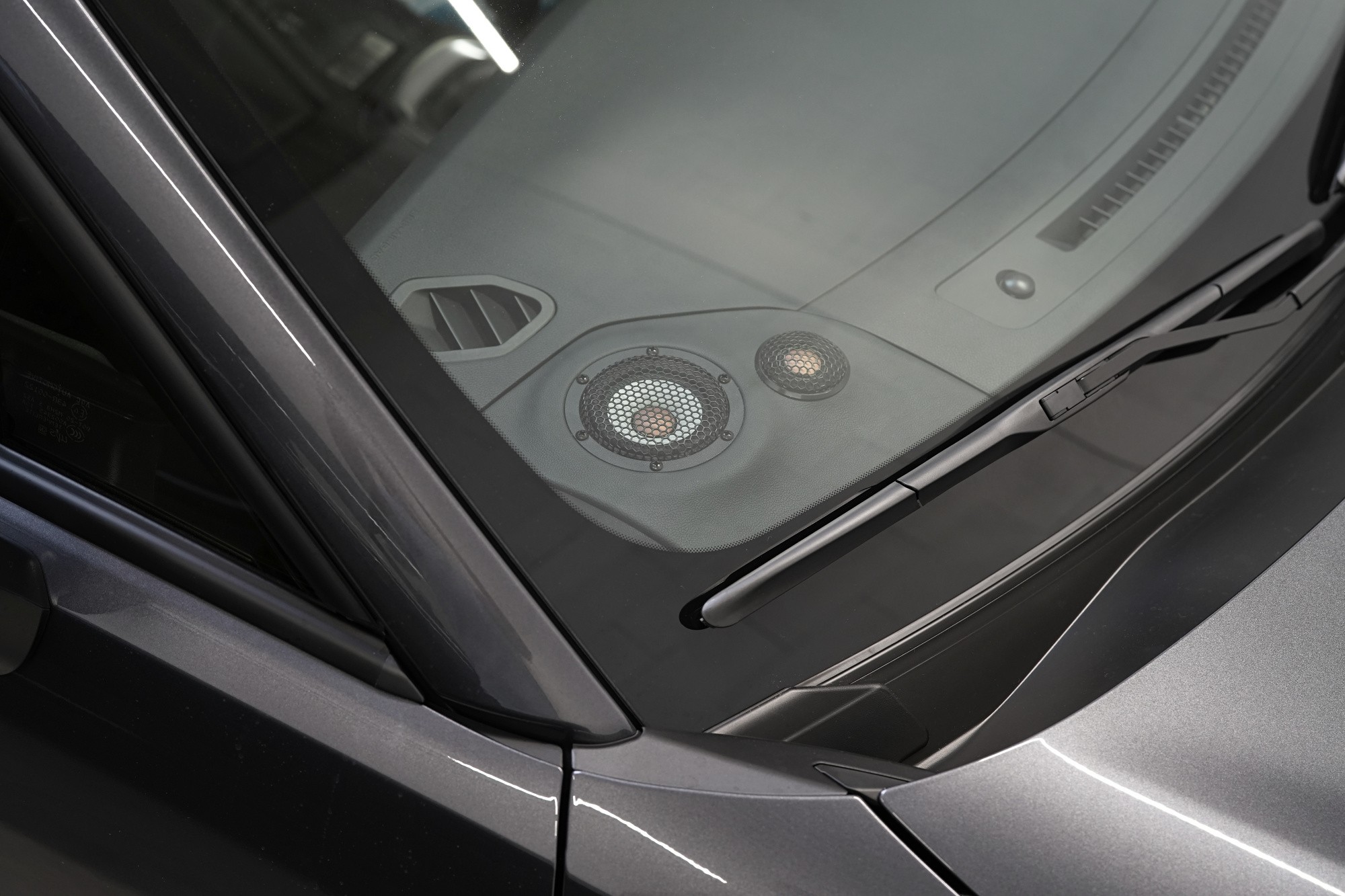

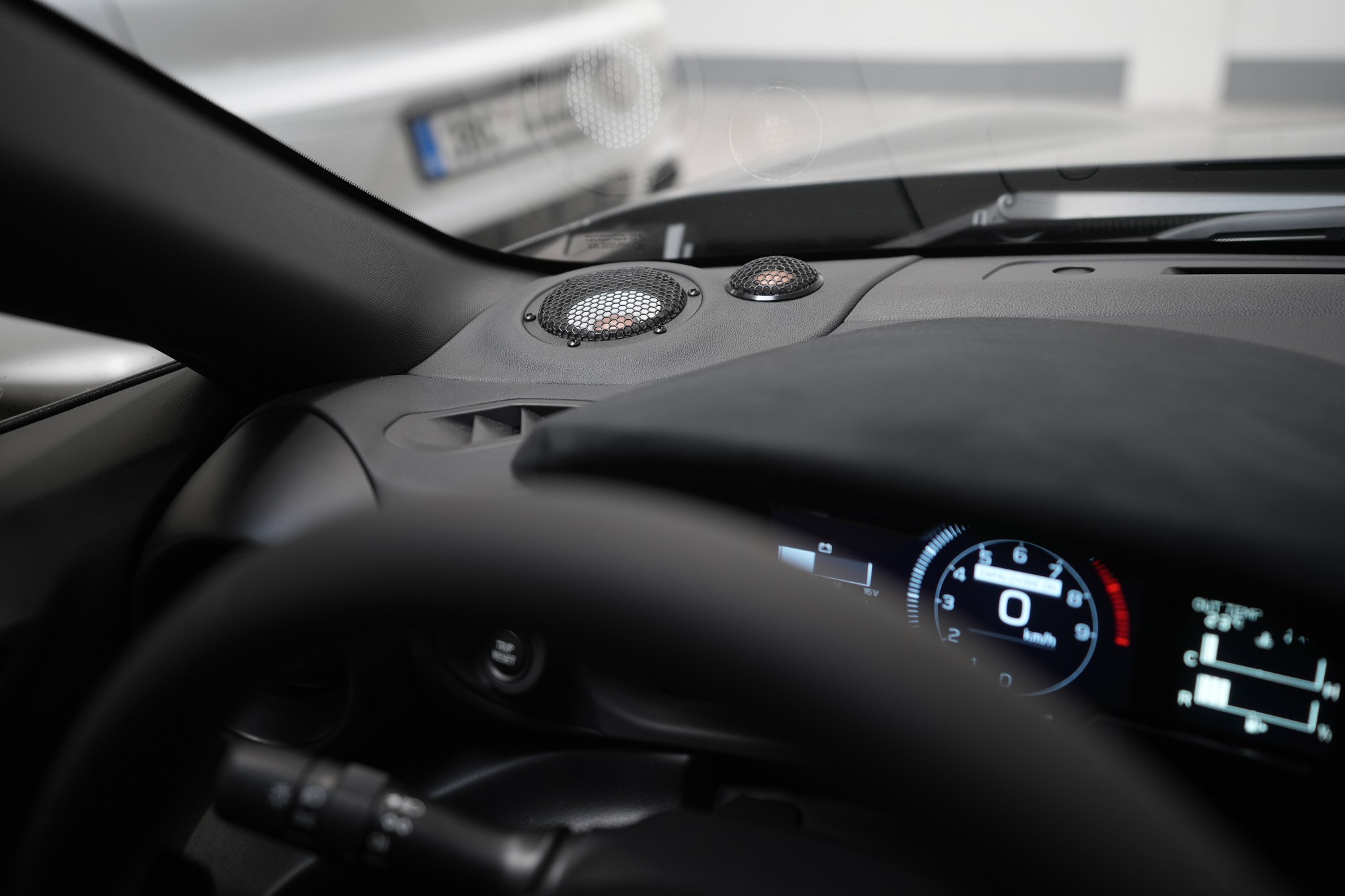

Nyní se již díváte na výškové a středové reproduktory Audible Physics. Požadavkem pro tuto instalaci bylo zachování původního designu interiéru, dovolili jsme si však nabídnout zákazníkovi úpravu originálních pozic pro lepší využití této pro zvuk nepříliš povedené lokace. Úprava zahrnovala laminaci původních mřížek, jejich potažení do koženky odpovídající barevnosti a struktuře palubní desky a samozřejmě přiznání nových reproduktorů.
Reproduktorový systém Audible Physics z nejvyšší řady 3DEV zahrnuje 165 mm středobasový, 75 mm středový a 20 mm výškový reproduktor s vysokým rozlišením. Vše s maximální precizností navrženo tak, aby jednotlivé komponenty spolupracovaly v dokonalé harmonii. Výškové a středové reproduktory, na které se díváte, zaujmou vlastní patentovanou membránou Matrix Alloy Dome ze slitiny hořčíku a hliníku, která umožňuje tradiční zážitek ze zvuku Audible Physics. Krásný design jen umocňuje výjimečnost těchto reproduktorů.

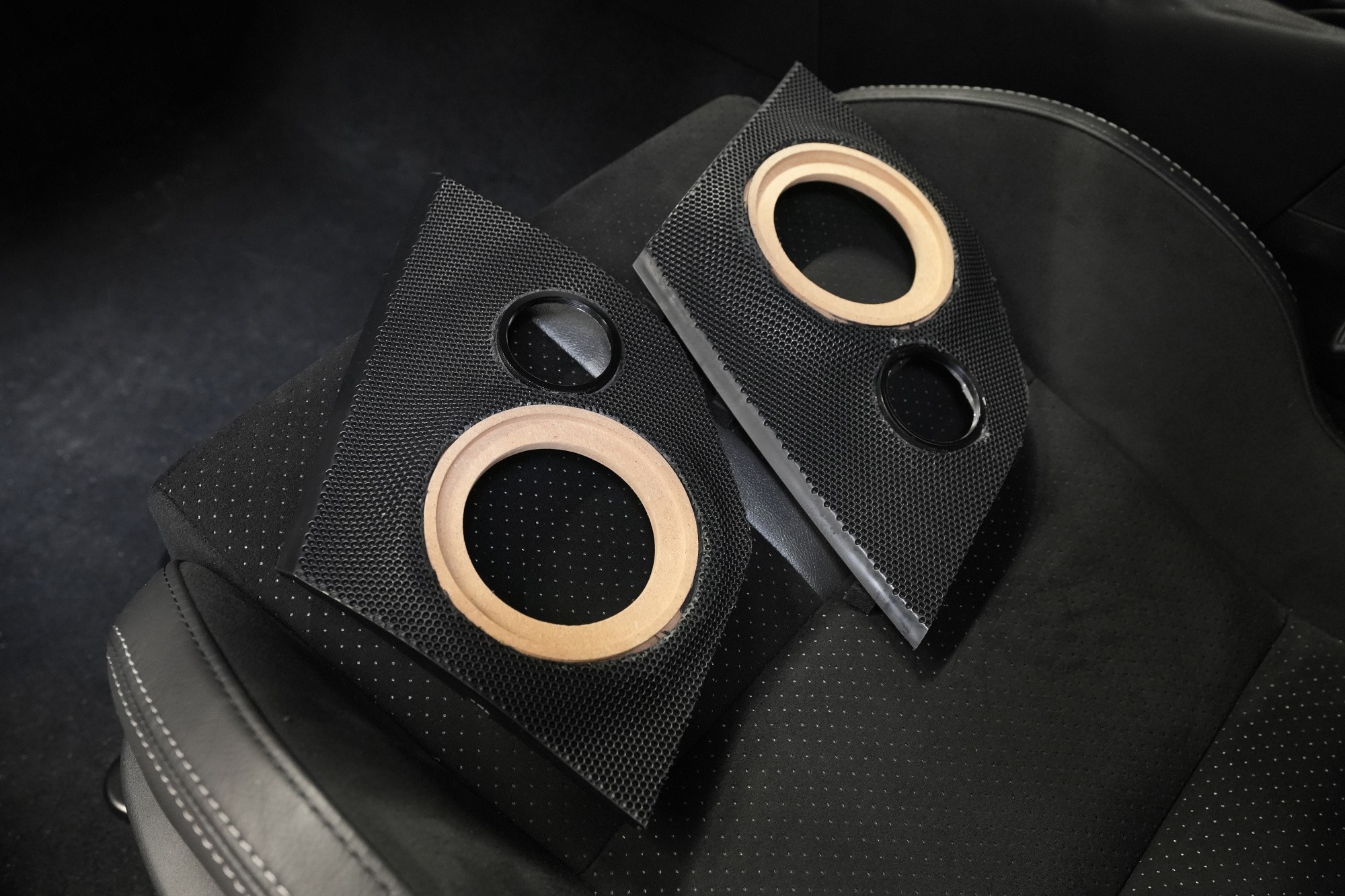

Ve zkratce popíšeme i úpravu původních pozic výškových a středových továrních reproduktorů. Díváte se na originální mřížky, do kterých jsme umístili MDF kroužky vyrobené na CNC pro středové reproduktory a plastové kroužky pro ty výškové.

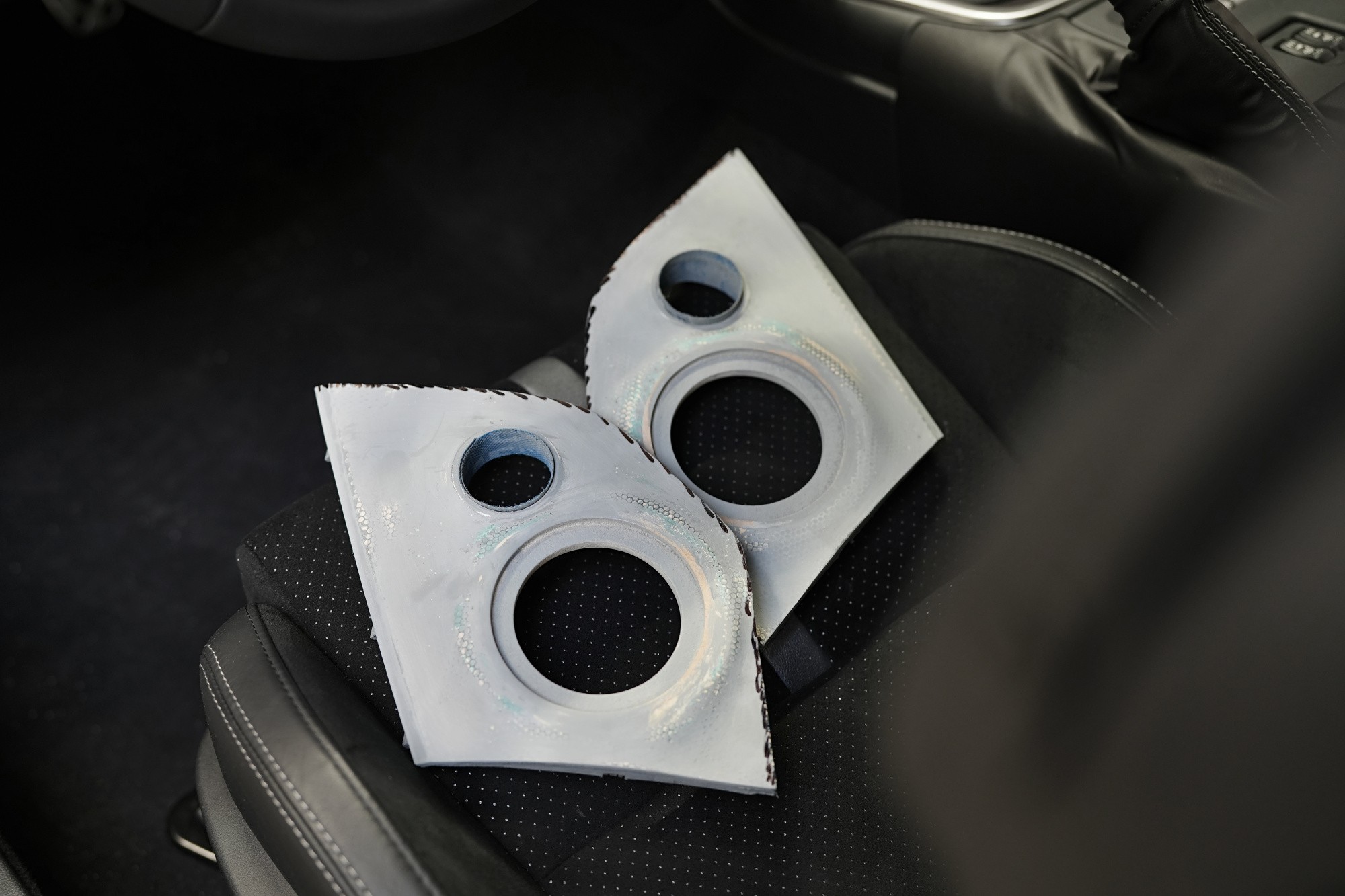

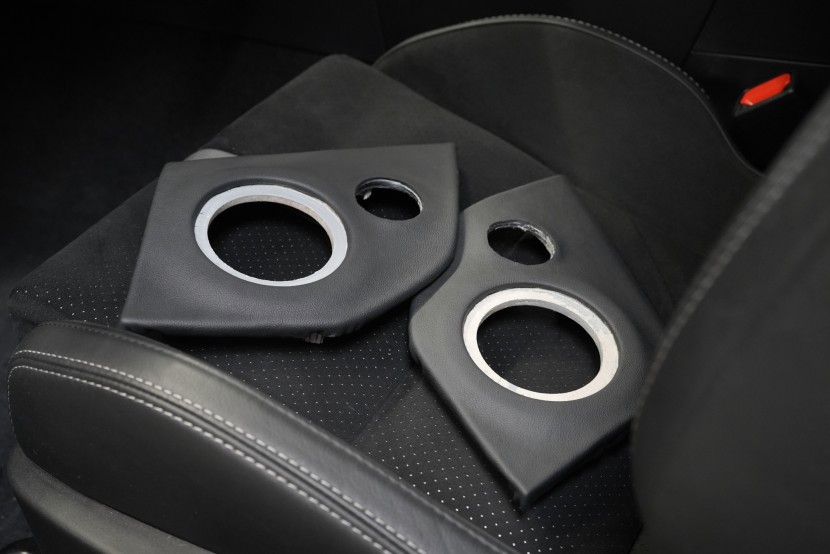

Následně jsme mřížky pomocí laminátu upravili do téměř finální podoby. Vše vybroušeno tak, aby design navazoval na palubní desku a nenarušoval původní koncept.

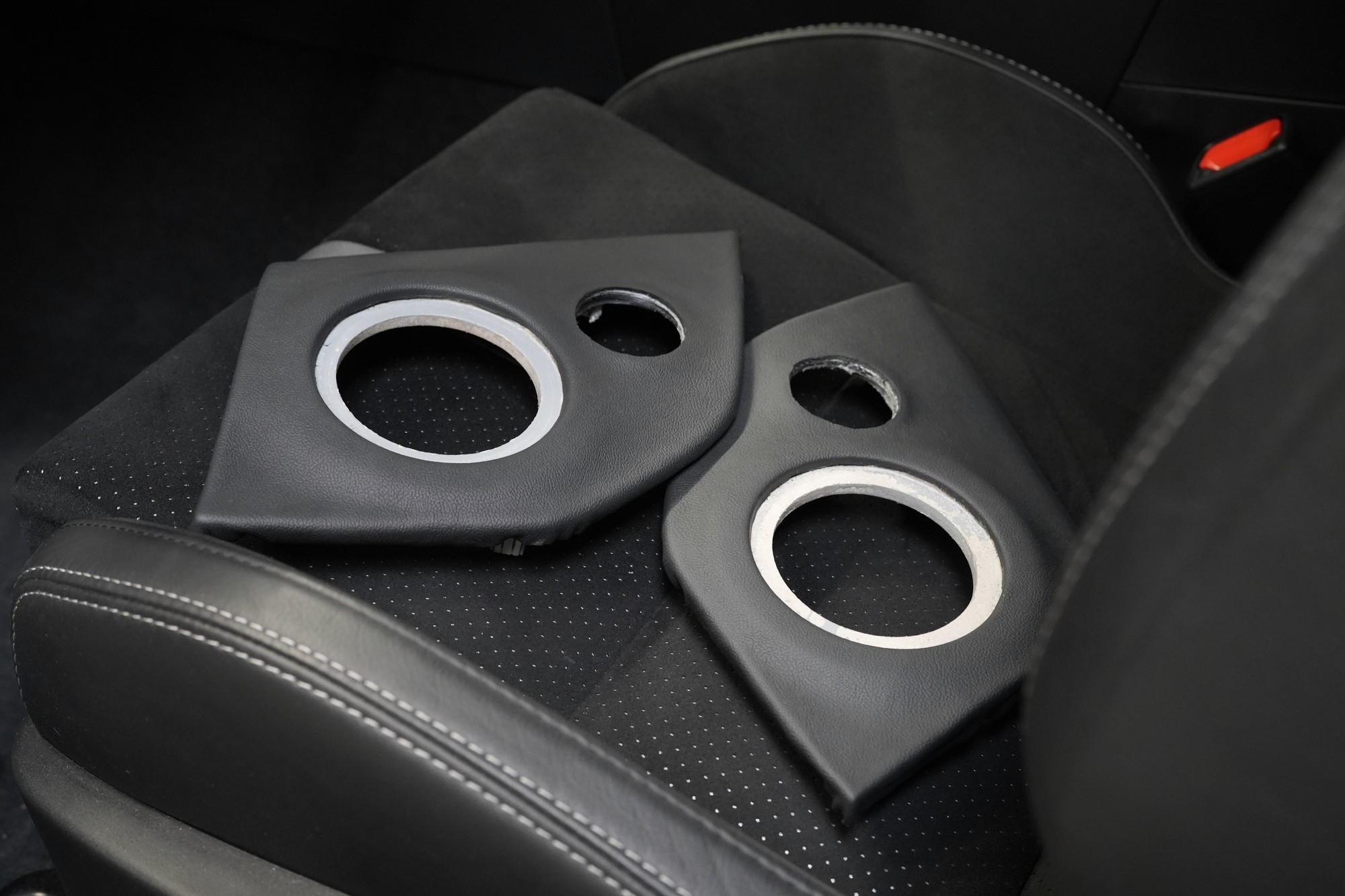

A nyní se již díváte na finální výsledek nachystaný pro osazení reproduktory. Mřížky jsme potáhli do koženky, která je barvou i strukturou podobná palubní desce a naváže na její design.

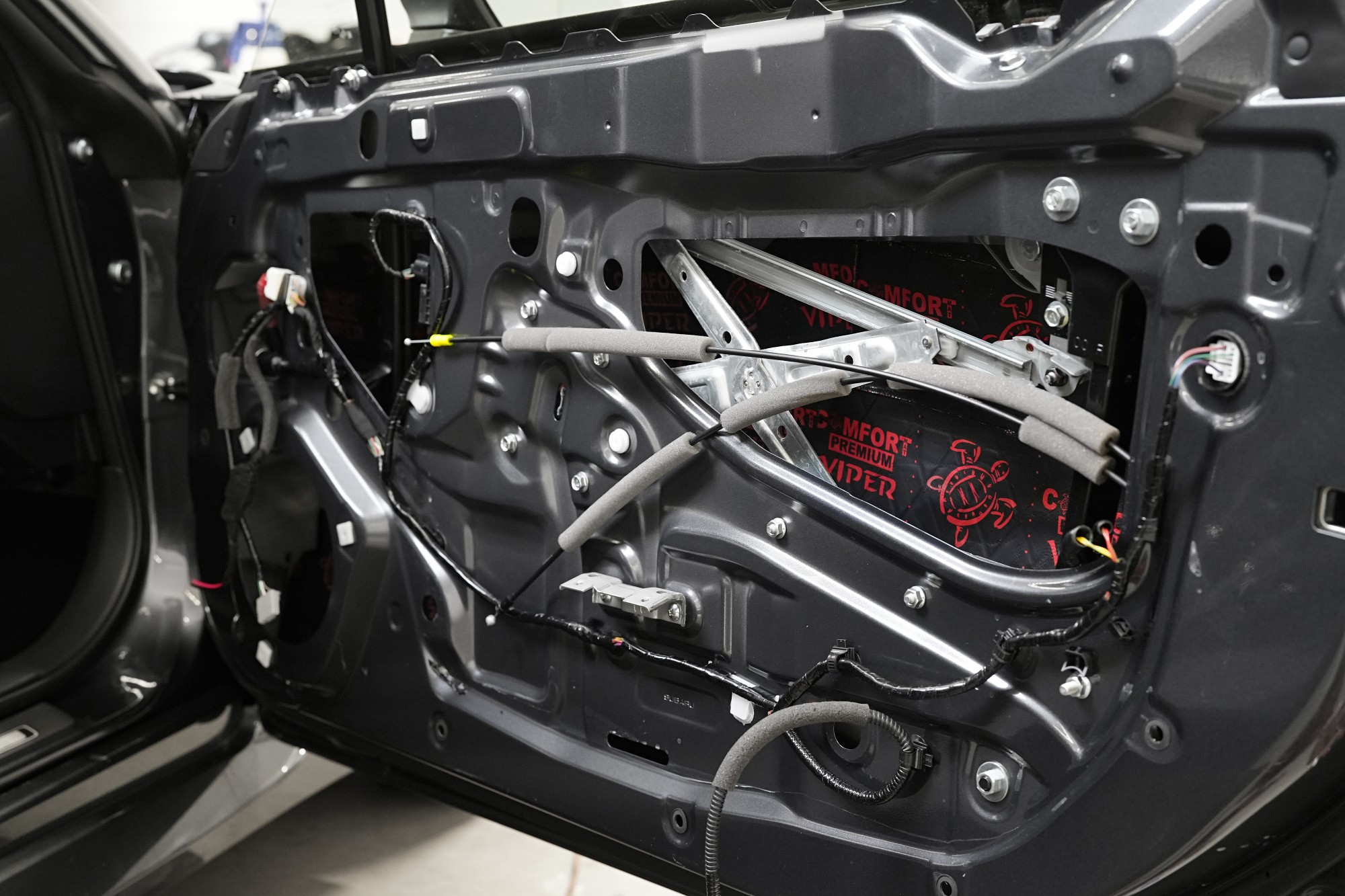

Pokračujeme instalací basových reproduktorů. Nejprve aplikujeme antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Viper o tloušťce 3 mm. Ten pohltí vibrace od reproduktorů Morel a zpevní tenký plech dveří. Viper s akustickým ztrátovým činitelem 0,49 jednotek se pyšní nejlepším poměrem účinnosti a nízké hmotnosti na trhu a je optimálním řešením pro instalaci výkonných reproduktorů.

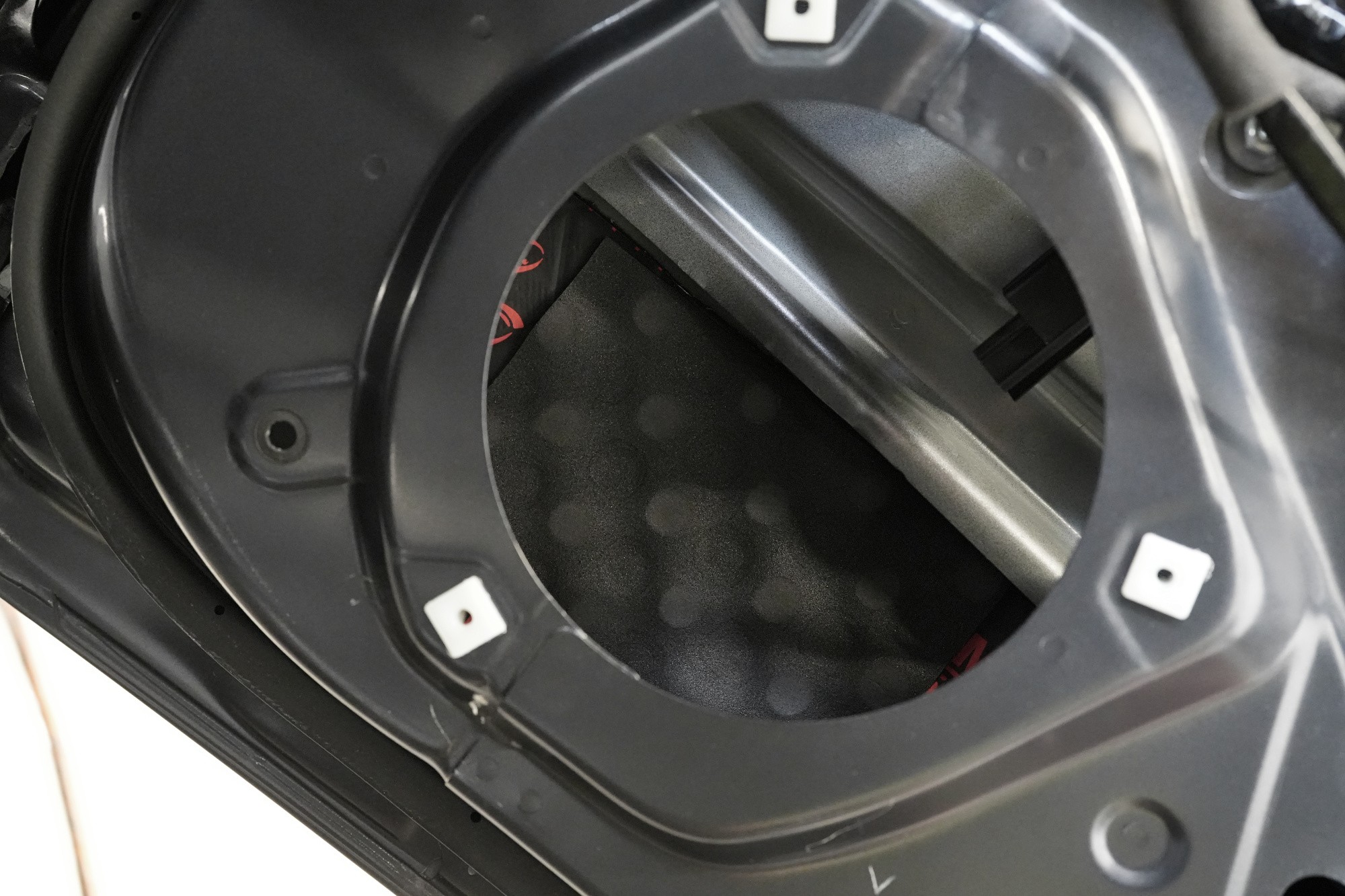

Pouze za reproduktor následně lepíme akustický materiál, který má jednu velmi zajímavou funkci a to absorpci stojatého vlnění za reproduktorem. Díky tomu se zvuk neodráží od plechu dveří, ale je pohlcen materiálem, což vede ke znatelnému zlepšení zvuku. I Comfortmat Tsunami je zcela voděodolný, nenasává vlhkost a díky extrémně přilnavé vrstvě nehrozí jeho odlepení.

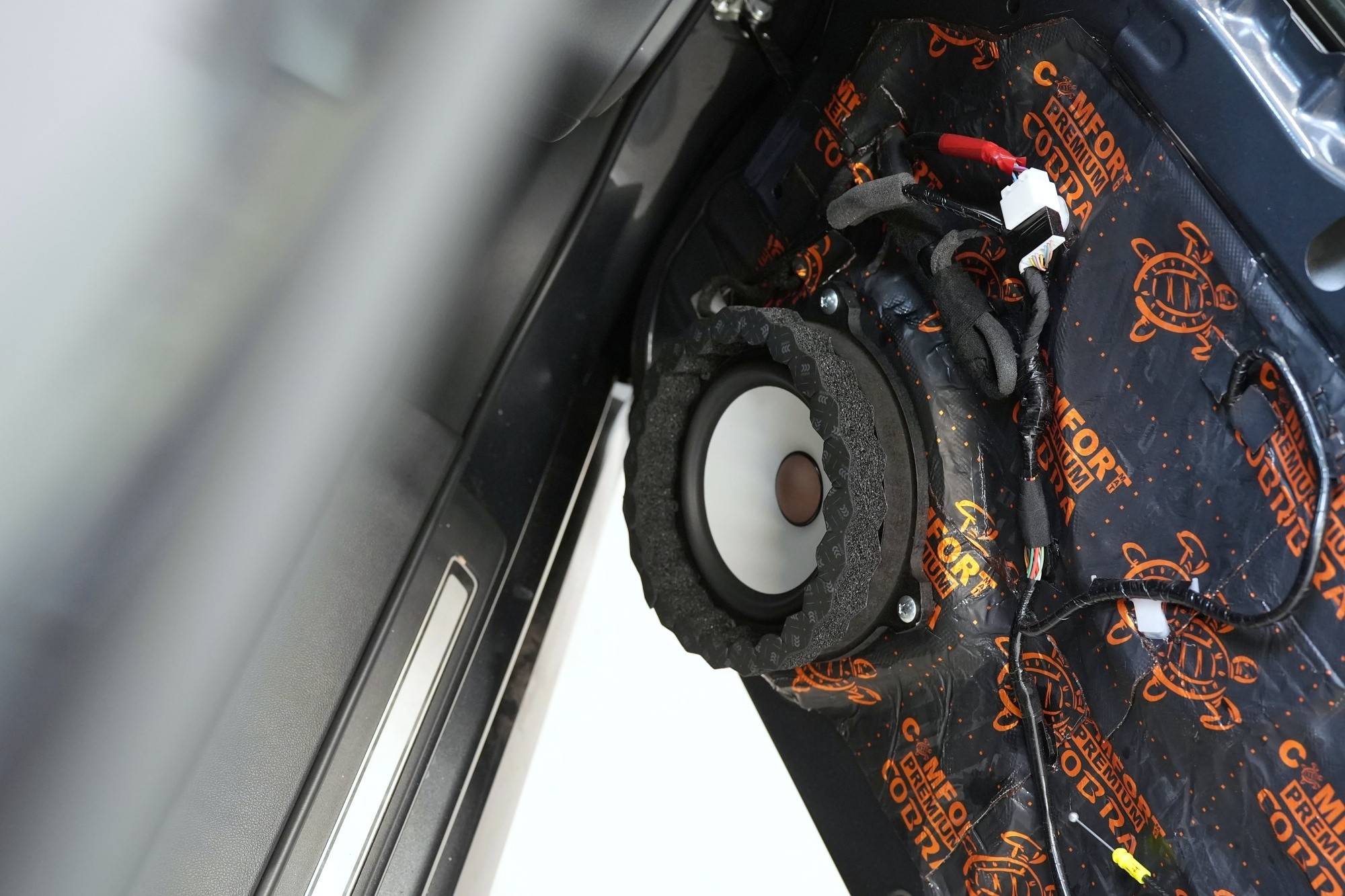

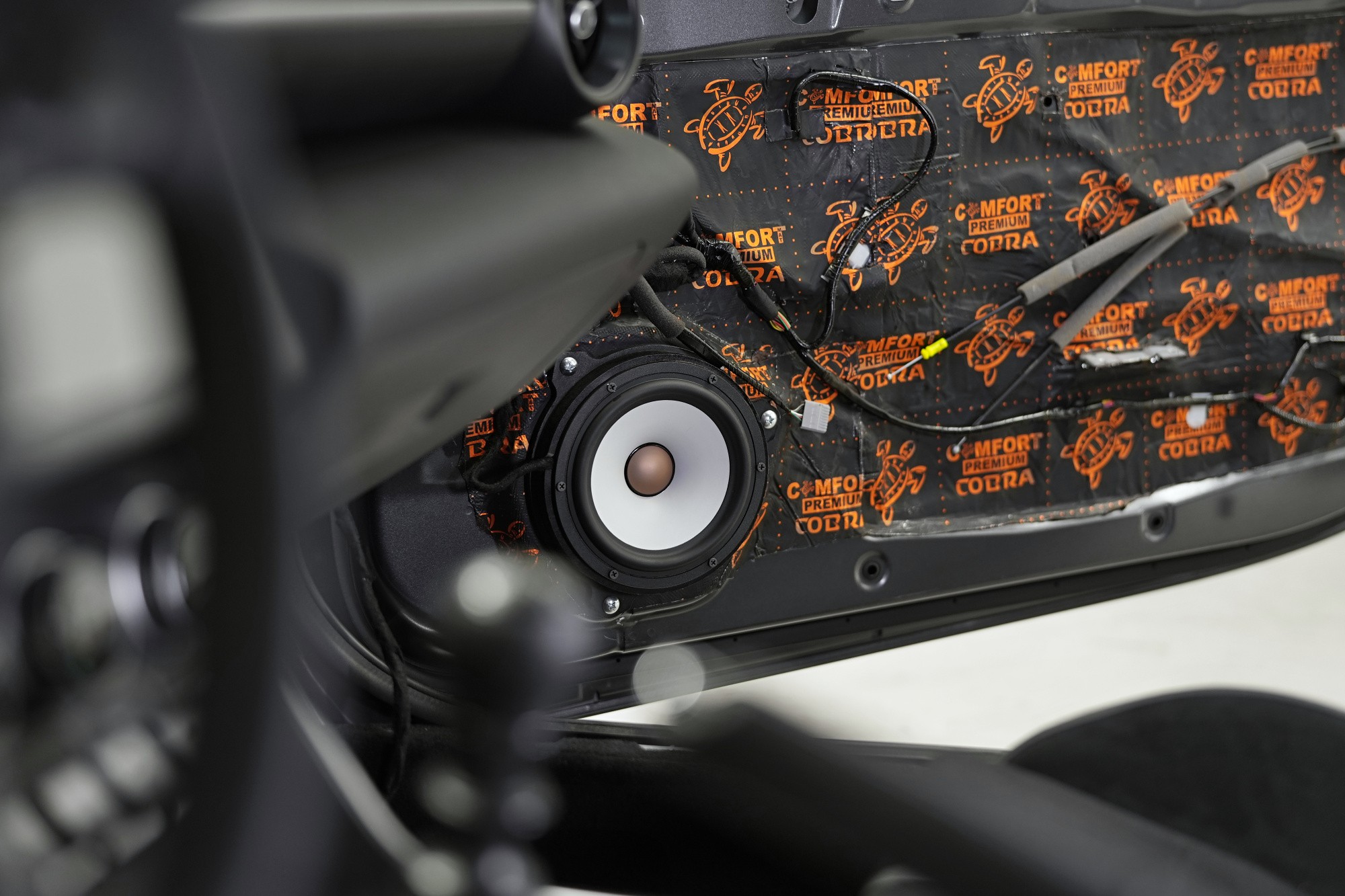

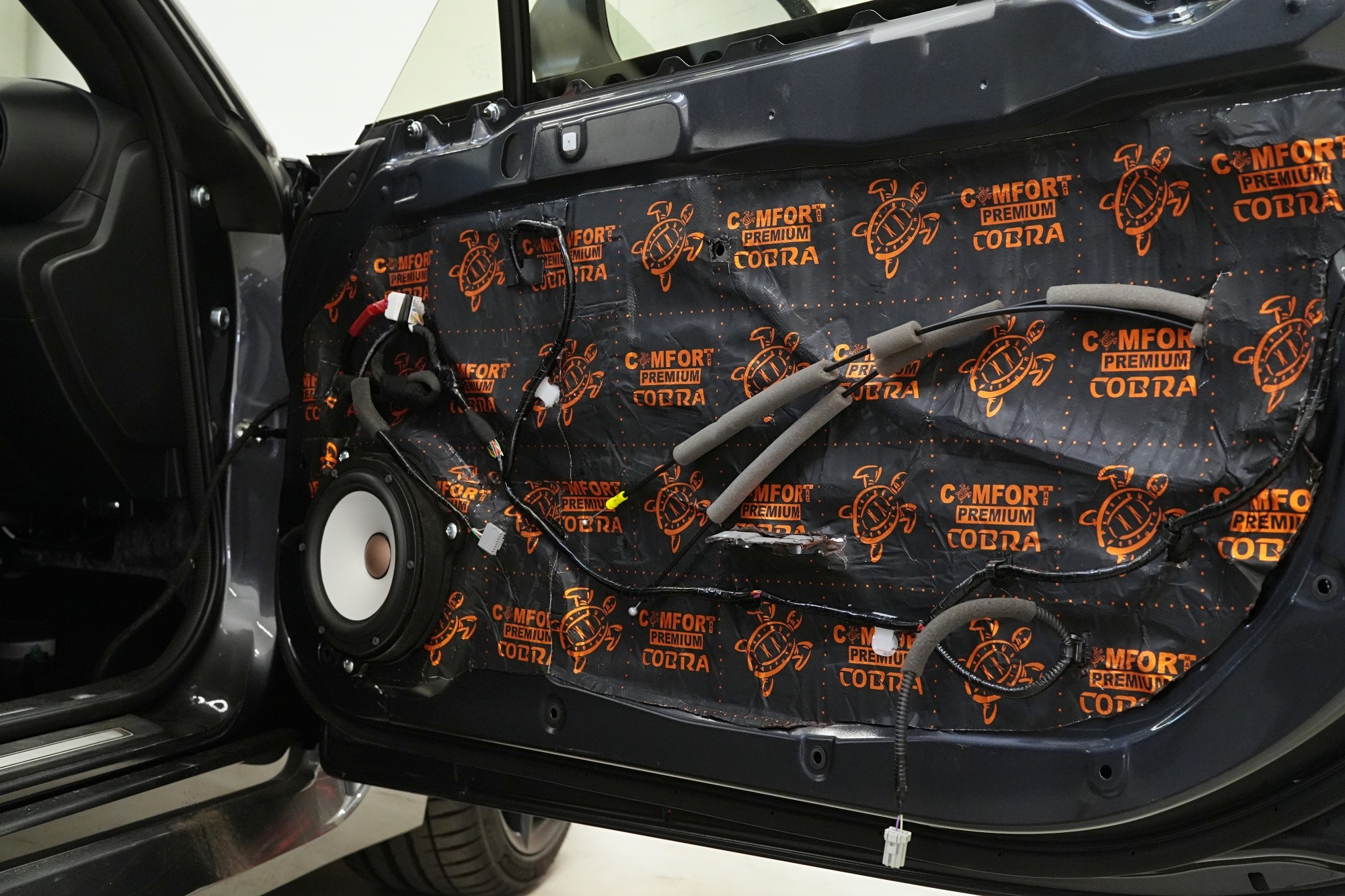

Nyní se již díváte na třetí vrstvu tlumení dveří v podobě ultralehkého antivibračního materiálu Comfortmat Cobra, jenž zamezí vibracím, které výkonné woofery způsobují. I při výběru materiálů jsme brali ohled na velké rozměry dveří, abychom panty zbytečně nezatěžovali. Zajisté jste si všimli i krásné bílé membrány středobasu s měděným vrchlíkem. Membrána je vyrobena z pokročilého materiálu MSP (Magnesium Silicate Polymer), který je známý svou vynikající tuhostí, velmi nízkou hmotností a minimálními vibracemi, což umožňuje přesnou a přirozenou reprodukci zvuku.
U všech našich instalací aplikujeme okolo středobasového reproduktoru vodotěsné proužky z pěny s uzavřenými buňkami, které těsní k plastové výplni dveří a soustřeďují veškerou zvukovou energii do interiéru vozidla, místo aby se odrážela uvnitř výplně dveří. To vede ke znatelnému zlepšení zvuku středobasu.

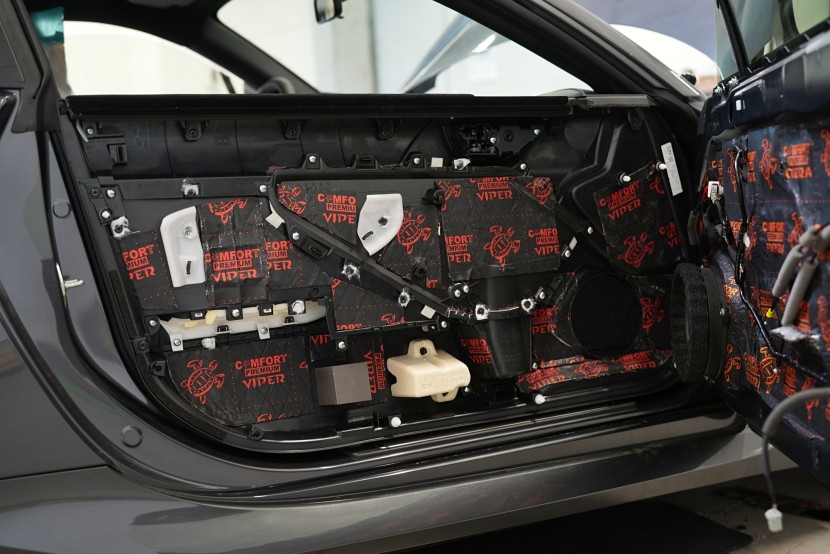

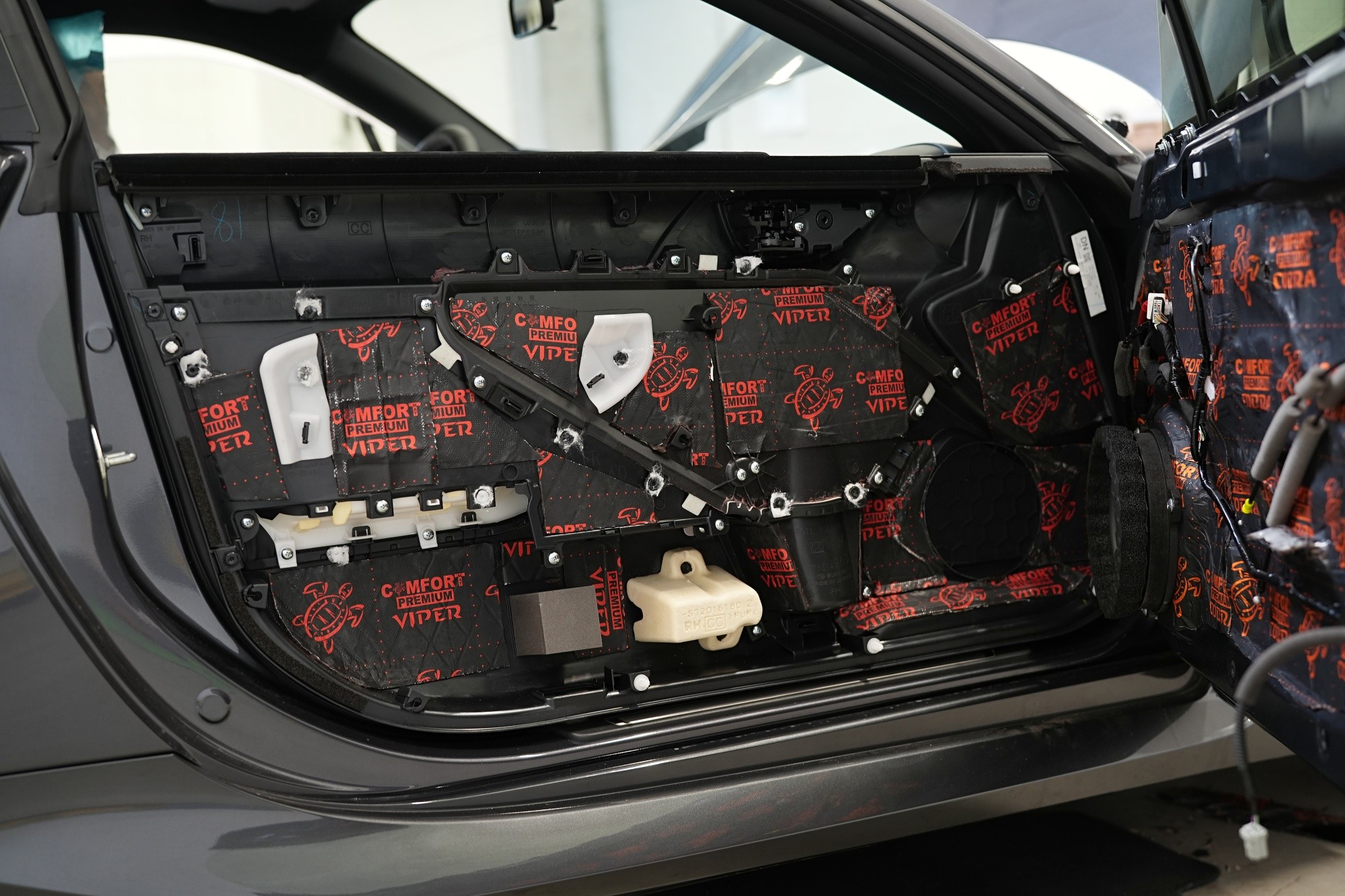

Další vrstvou tlumení dveří je opět Viper, který aplikujeme i na plastové výplně dveří. Tím plast zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu při poslouchání hudby. Zde již materiál aplikujeme pouze bodově, což k danému účelu naprosto dostačuje a nedojde ke zbytečnému navýšení hmotnosti.

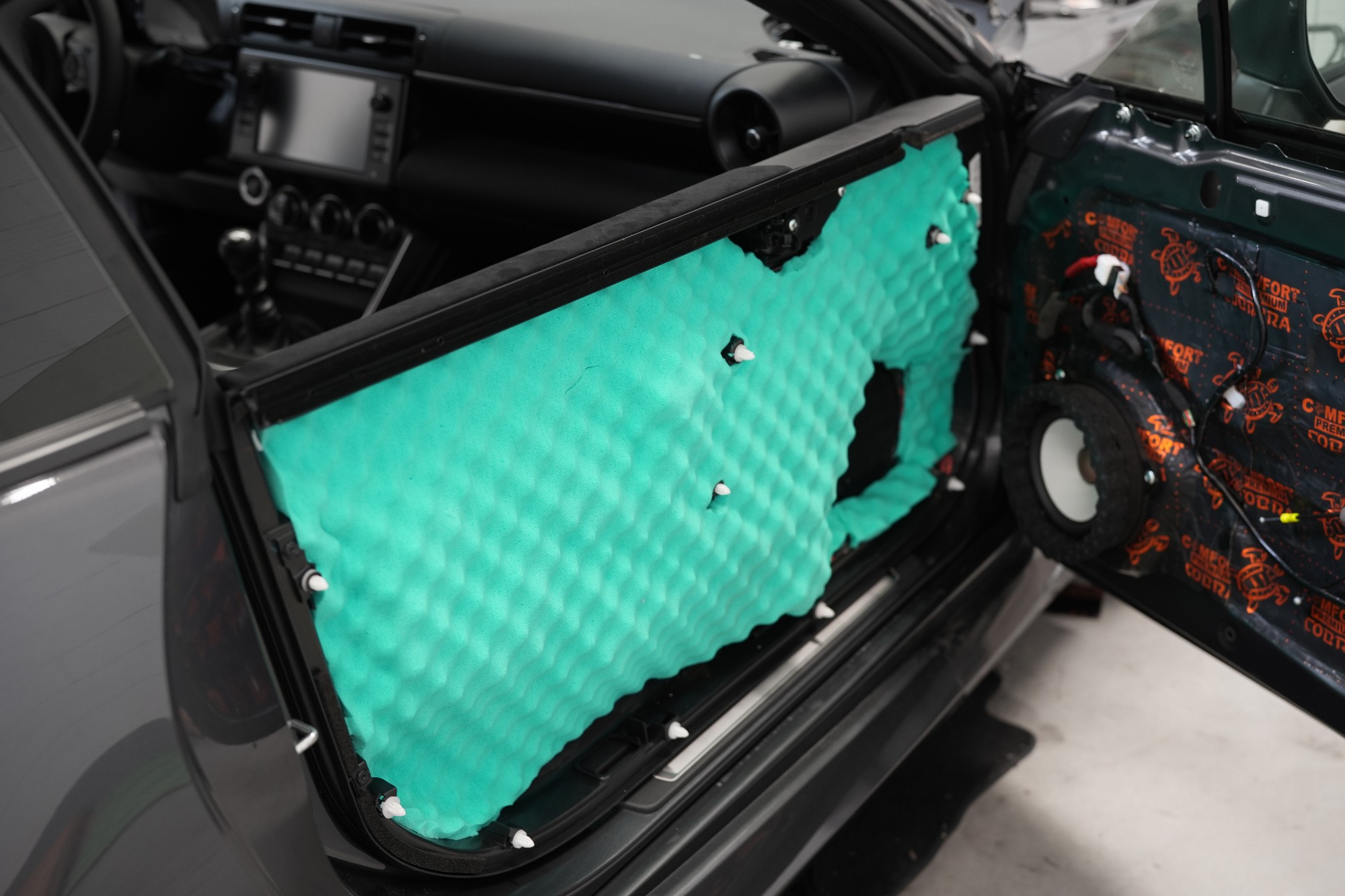

Finálně nalepíme na plastové obložení dveří Comfortmat Soft Wave Expert o tloušťce 15 mm. Soft Wave je flexibilní pěna s tvarovou pamětí a lepí se na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

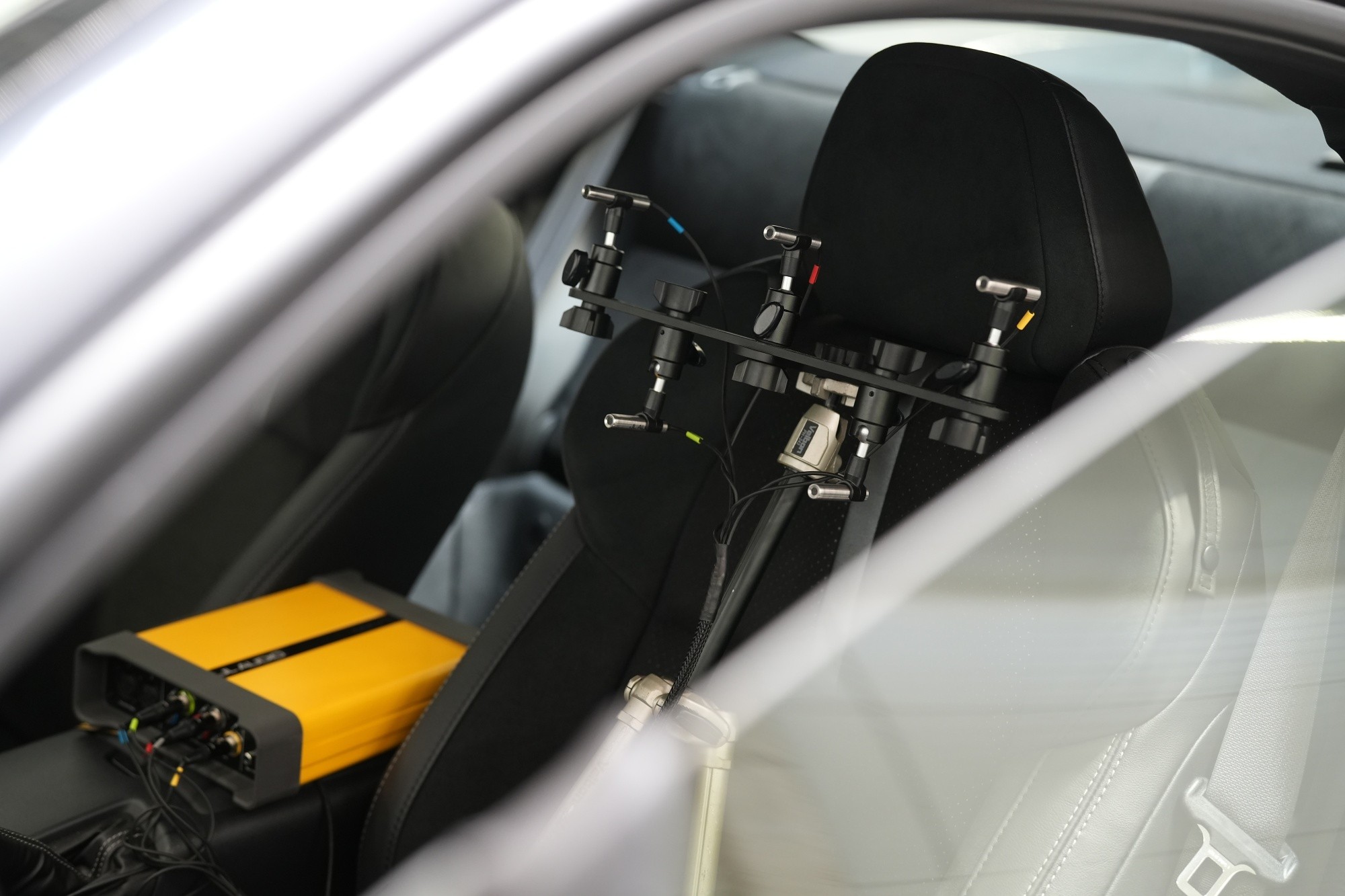

Nastává čas pro důkladné měření zvuku, které provádíme pomocí profesionálního měřícího systému JL Audio Max-Kit. Díky propracovanému systému s pěti kalibrovanými mikrofony umožní JL Audio Max-Kit s maximální přesností změřit frekvenční odezvu a fázi reproduktorů, zpoždění signálu i továrně nastavený zvuk. Právě správné nastavení zpoždění signálu patří k nejdůležitějším parametrům ozvučení vozu. JL Audio Max-Kit díky frekvenčním impulzům zjistí přesný čas zpoždění zvuku od reproduktoru do mikrofonů na základě výpočtu a porovnání s referenčním signálem zařízení, což umožní prakticky dokonalé nastavení zpoždění signálu.

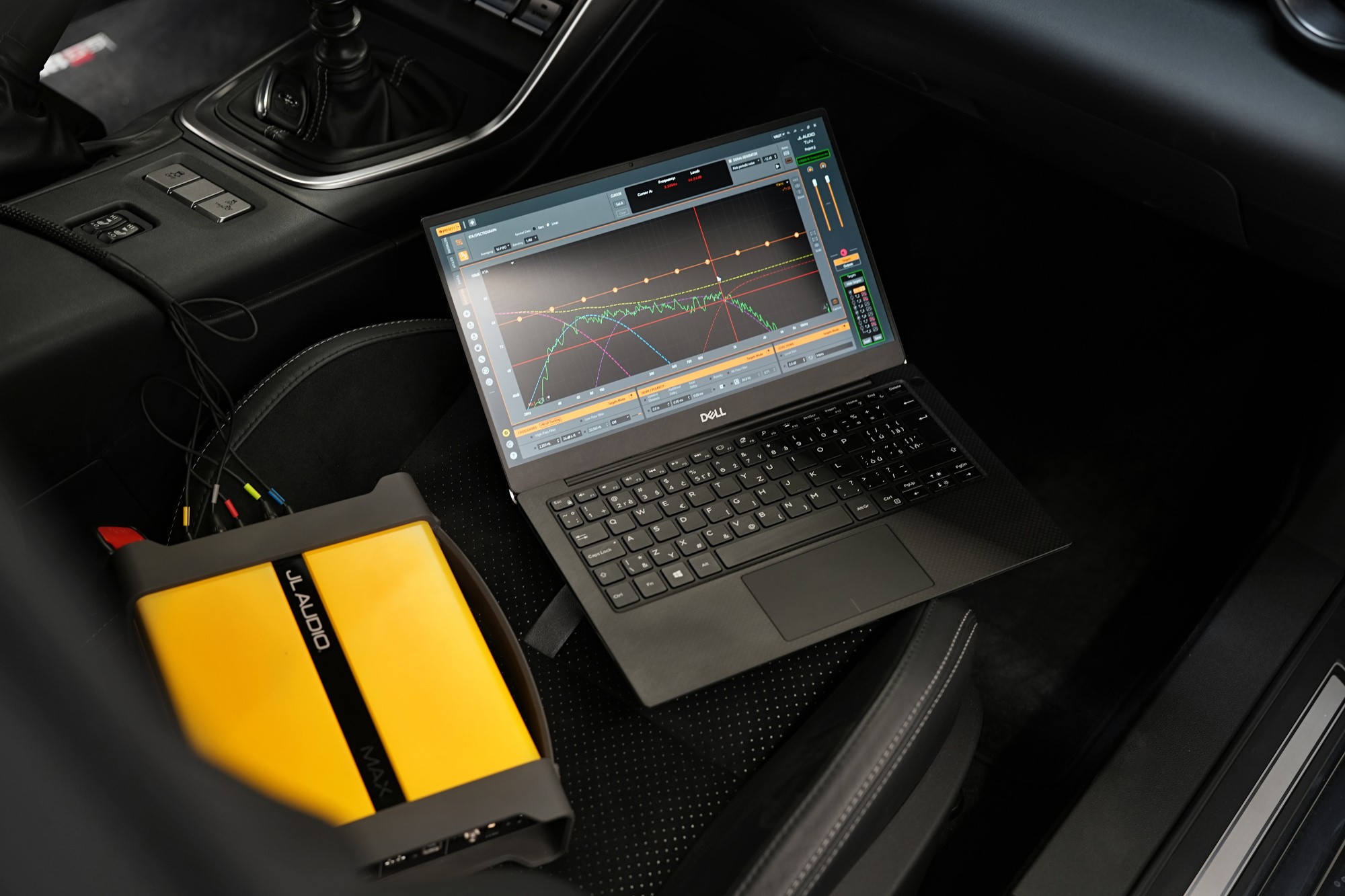

Na této fotografii můžete vidět průběh měření frekvenční odezvy jednoho z reproduktorů. Po každém jednotlivém měření, kterých bývá dohromady i několik desítek, se upraví v programu DSP procesoru EQ křivka měřeného reproduktoru. Tento postup se opakuje tak dlouho, dokud se nepovede získat lineární odezvu reproduktorů, což umožní jejich přirozený projev. Měření i nastavení všech reproduktorů je časově náročný úkon, ale zároveň se jedná o jedinou cestu k opravdu kvalitnímu a věrnému zvuku.

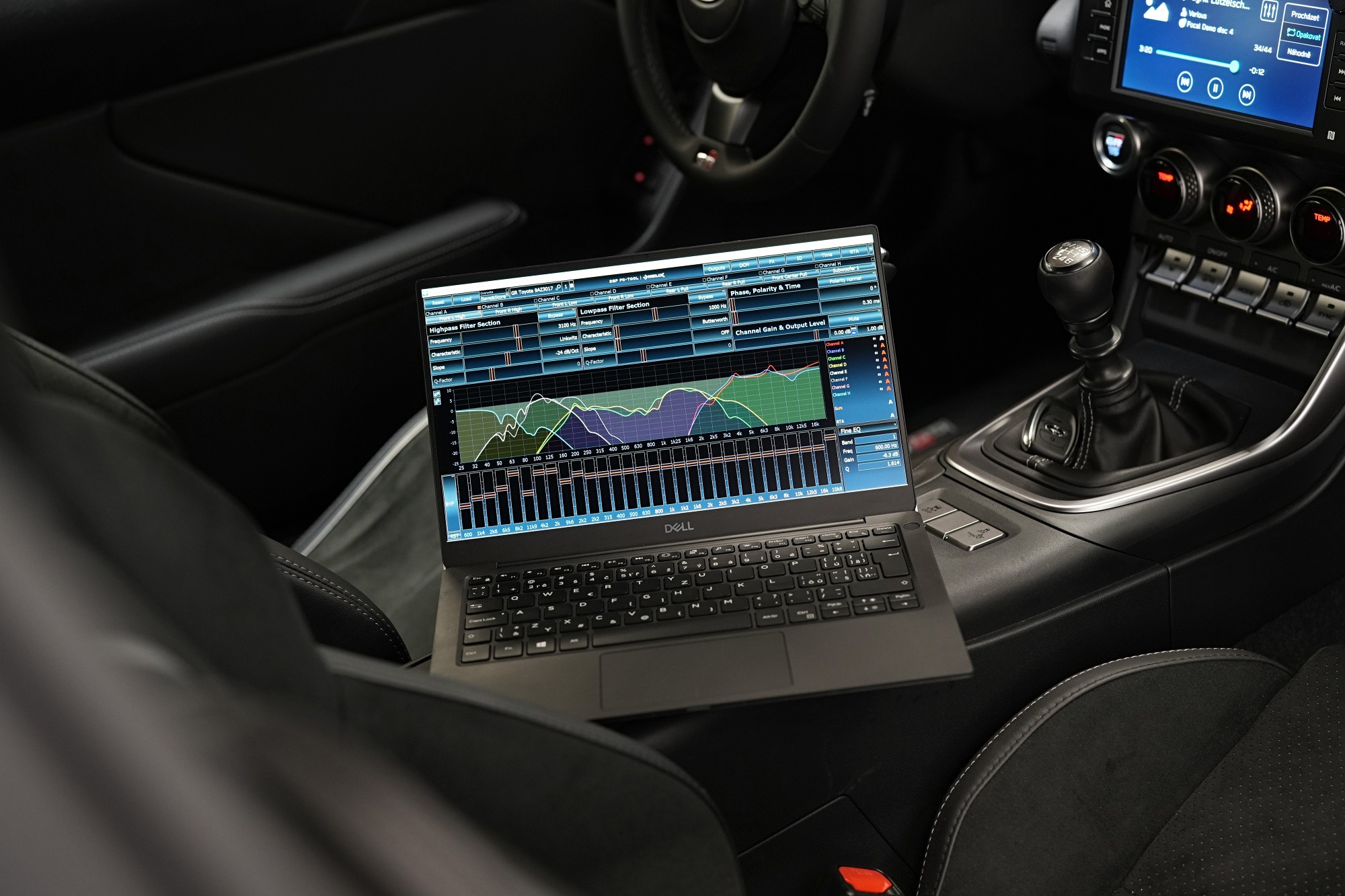

Po každém měření nastavíme pro konkrétní reproduktor prostorovou korekci ekvalizéru v programu DSP procesoru. Na fotografii můžete vidět výsledné ekvalizační křivky všech reproduktorů dohromady. Všimněte si tedy, že každý z reproduktorů má odlišnou výslednou EQ křivku. Na DSP procesoru nastavíme také časové korekce, pásmové propusti, úrovně, typy filtru a další důležité funkce. To nám umožní, aby ve skladbě vynikl každý detail, který interpret zanechal na nahrávce a hudební scéna se ze dveří přesunula přímo před vás.
