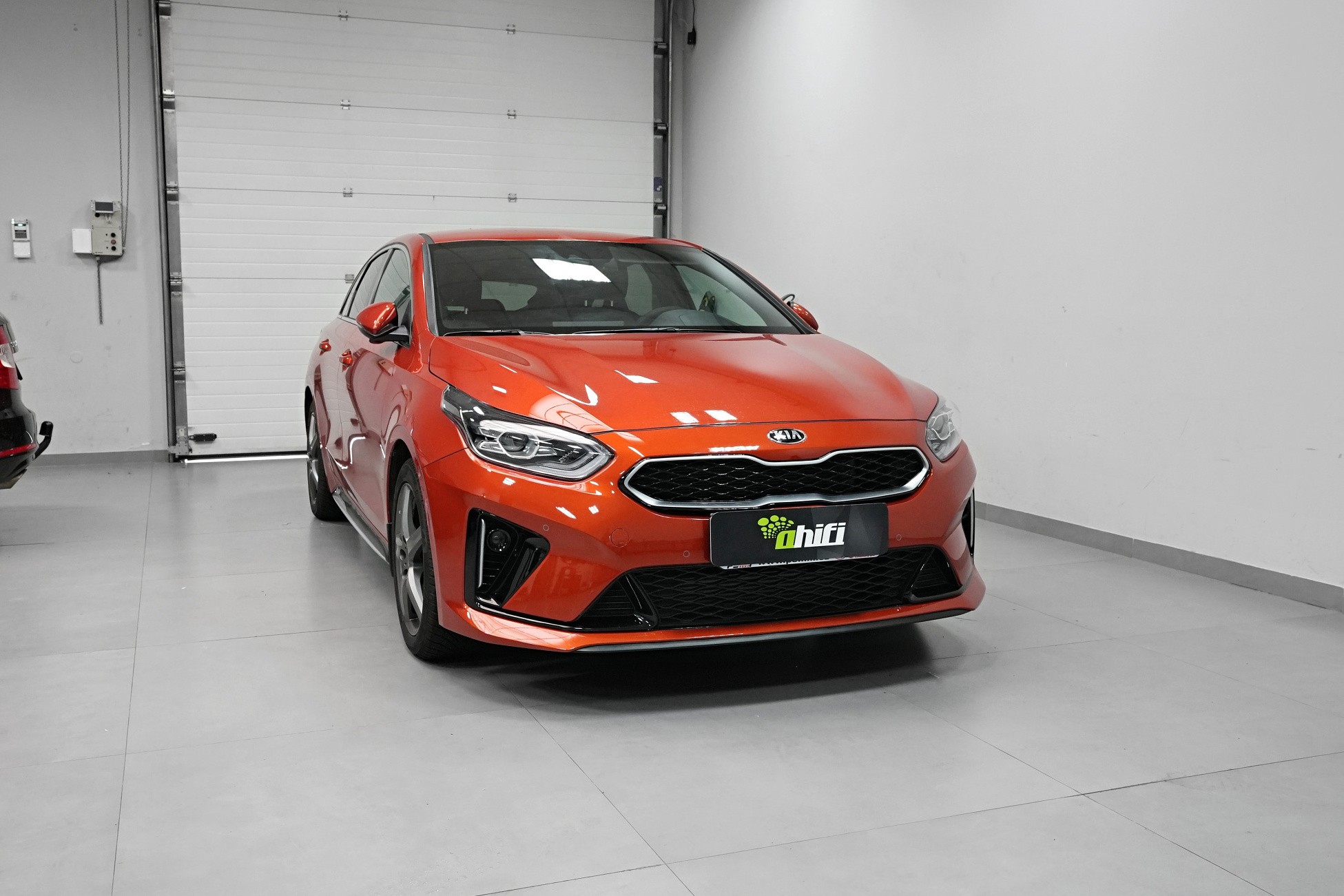

Kia Ceed - odhlučnění

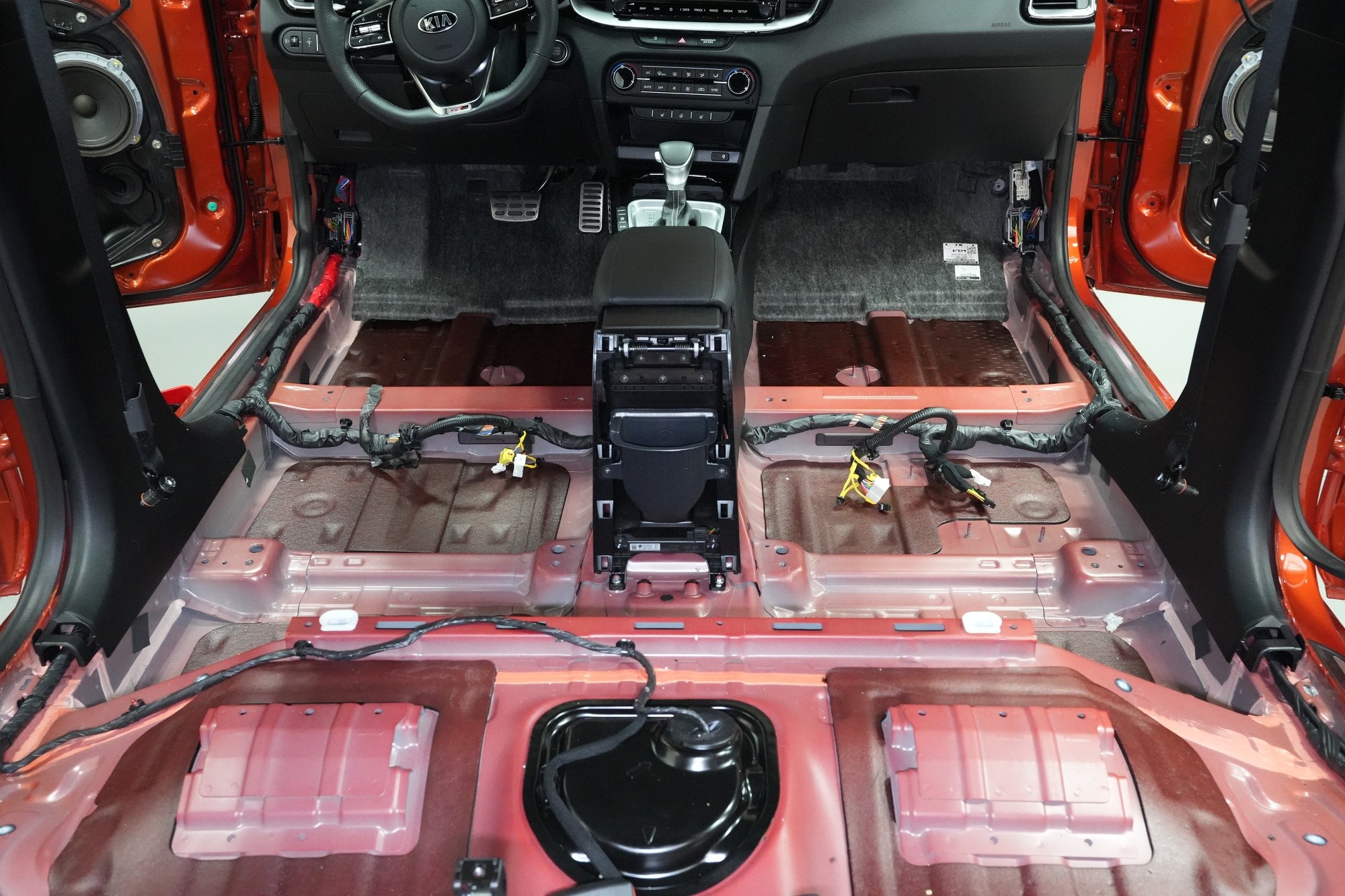

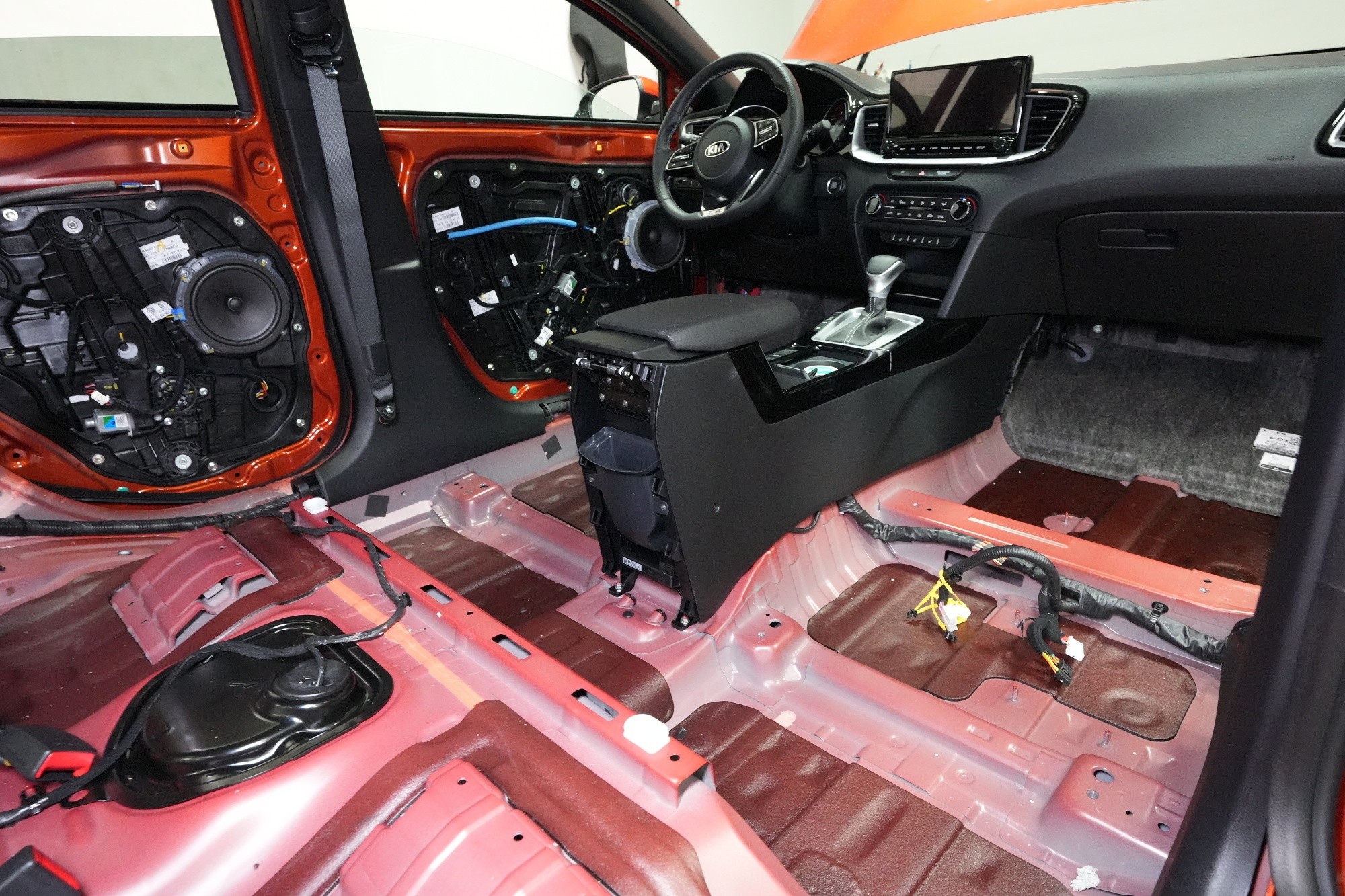

Vůz je odstrojen a plechy vyčištěné a odmaštěné. A jak můžete vidět, vůz je z výroby prakticky neodhlučněn. Chybí jakákoliv zvuková izolace i výraznější ochrana proti vibracím, kterou najdete jen bodově na podlaze, dně kufru a zadních podbězích. Naším cílem je tedy celý vůz opatřit dvěma vrstvami materiálů, které umožní výrazné snížení hluku v interiéru.

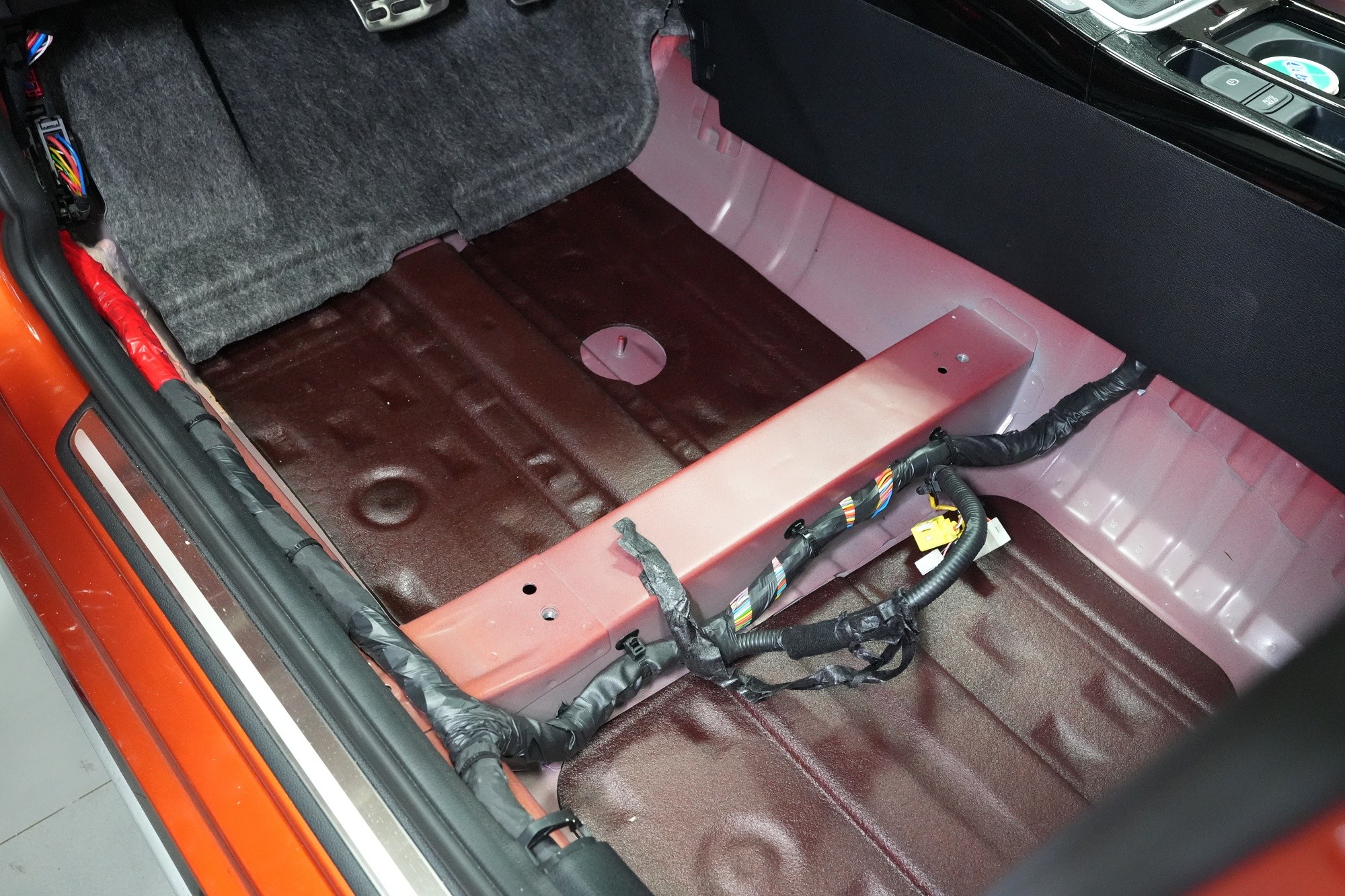

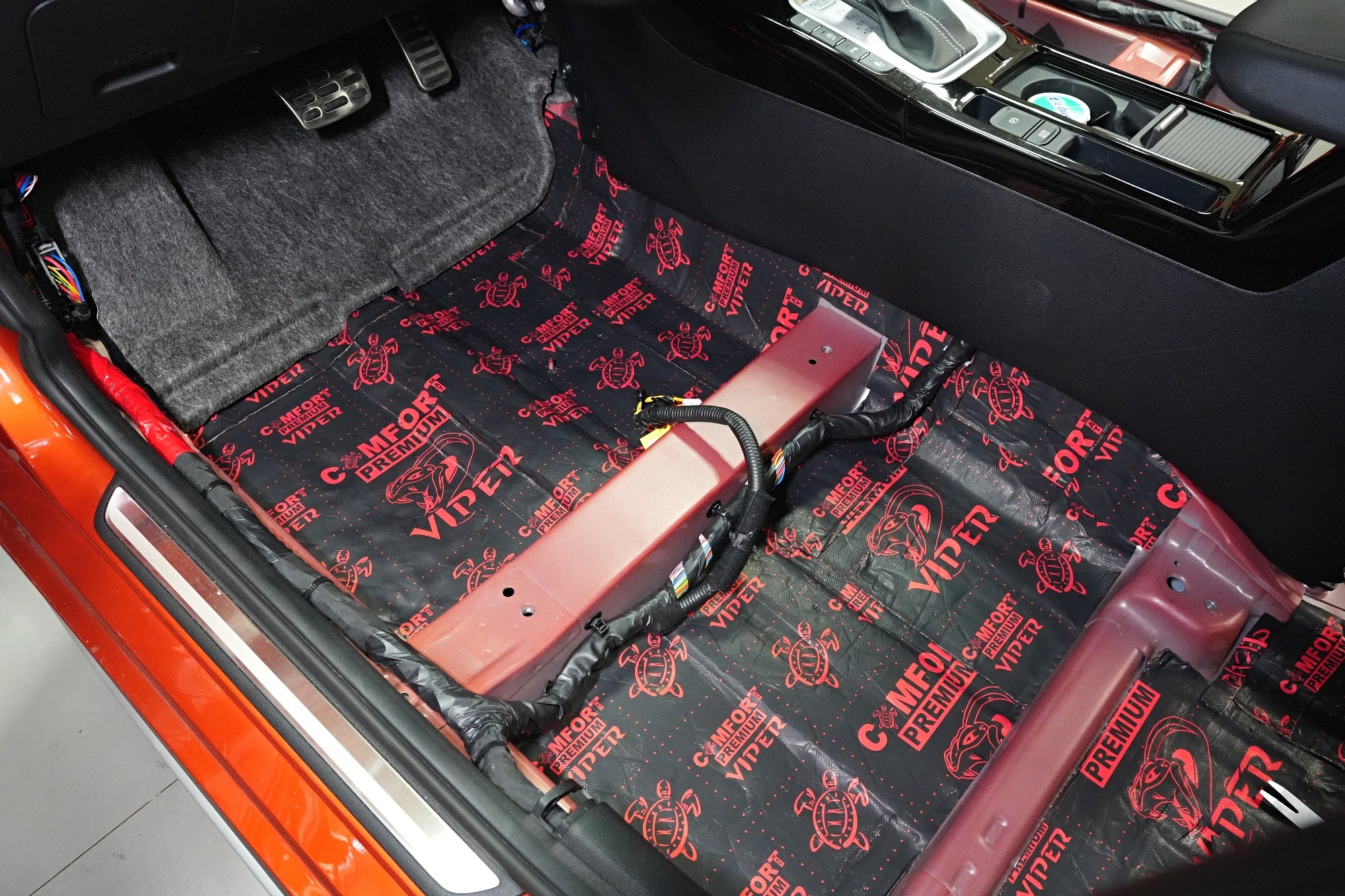

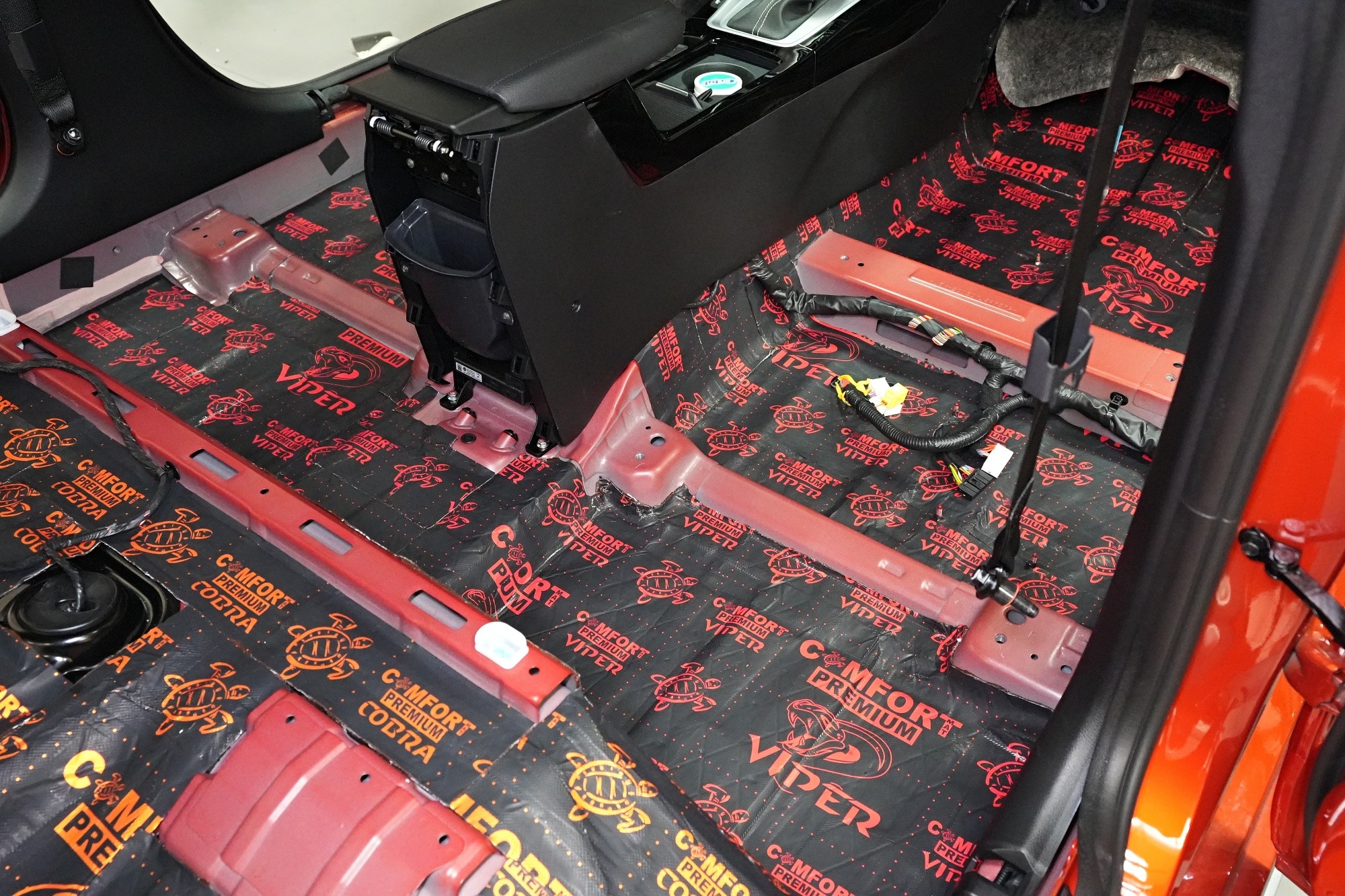

Začínáme podlahou, jejíž odhlučnění je kvůli enormním vibracím i výraznému nízkofrekvenčnímu hluku zásadní pro celkové odhlučnění vozu. U této instalace jsme postupovali mírně odlišně než jste u nás zvyklí, jelikož se jedná o individuální odhlučnění dohodnuté s klientem. Jako první vrstvu aplikujeme nejnovější antivibrační materiál Comfortmat Viper, který byl představen v roce 2022. Viper účinně zamezí vibracím karoserie a sníží nízkofrekvenční hluk přenášený do kabiny.

Comfortmat Viper je nejnovějším počinem společnosti Comfortmat a jedná se o výjimečný materiál, který předčí svými vlastnostmi veškerou konkurenci. Akustický ztrátový činitel o hodnotě 0,49 jednotek zajišťuje titul nejúčinnějšího antivibračního materiálu na světě o tloušťce 3 mm a přitom zároveň toho nejlehčího! Je to díky novému unikátnímu složení tmelu a vysoce účinné hliníkové folii, která byla vůbec poprvé použita v automobilovém průmyslu. Matný vzhled a struktura hadí kůže umocňuje dojem z tohoto materiálu.

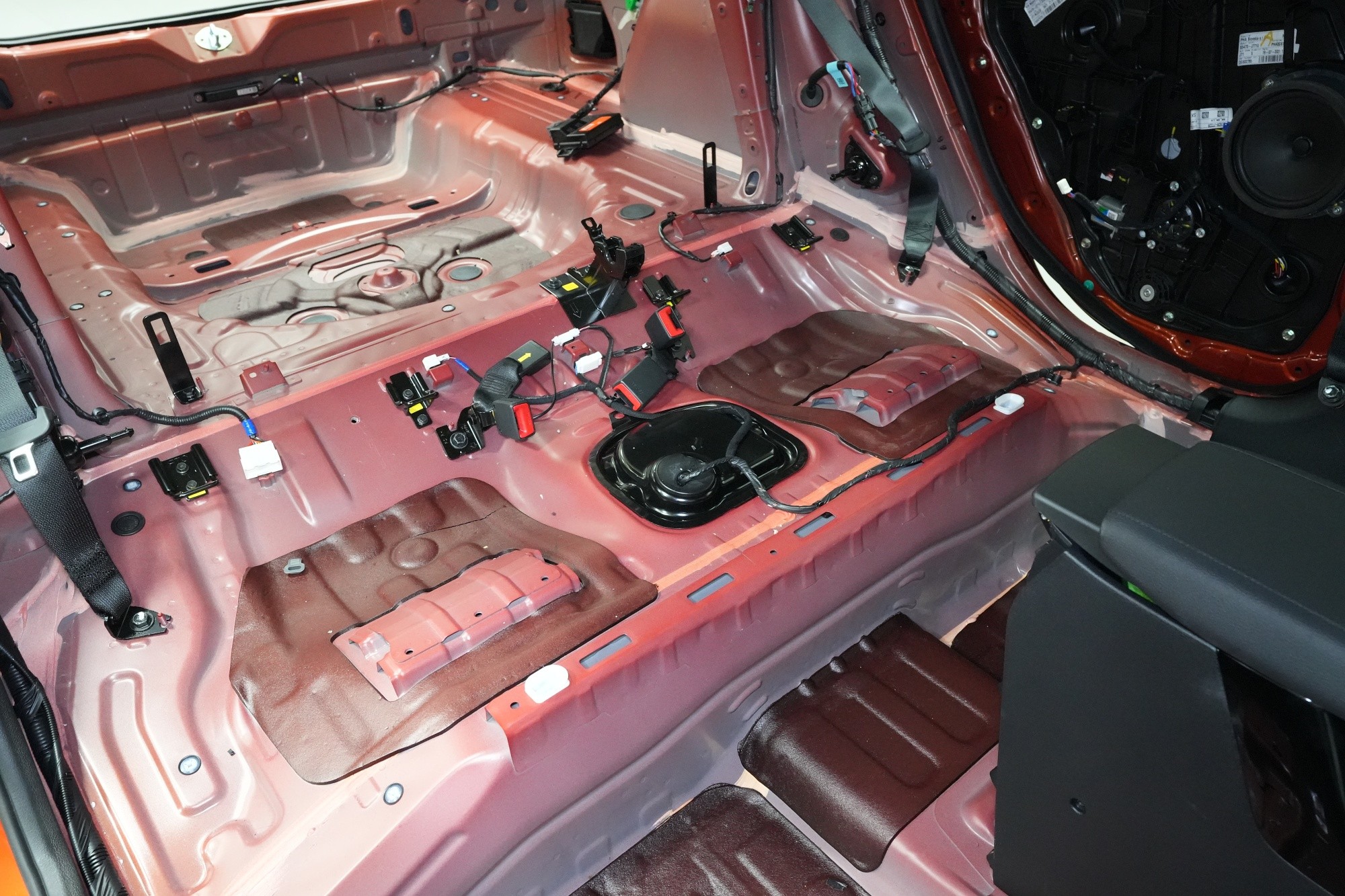

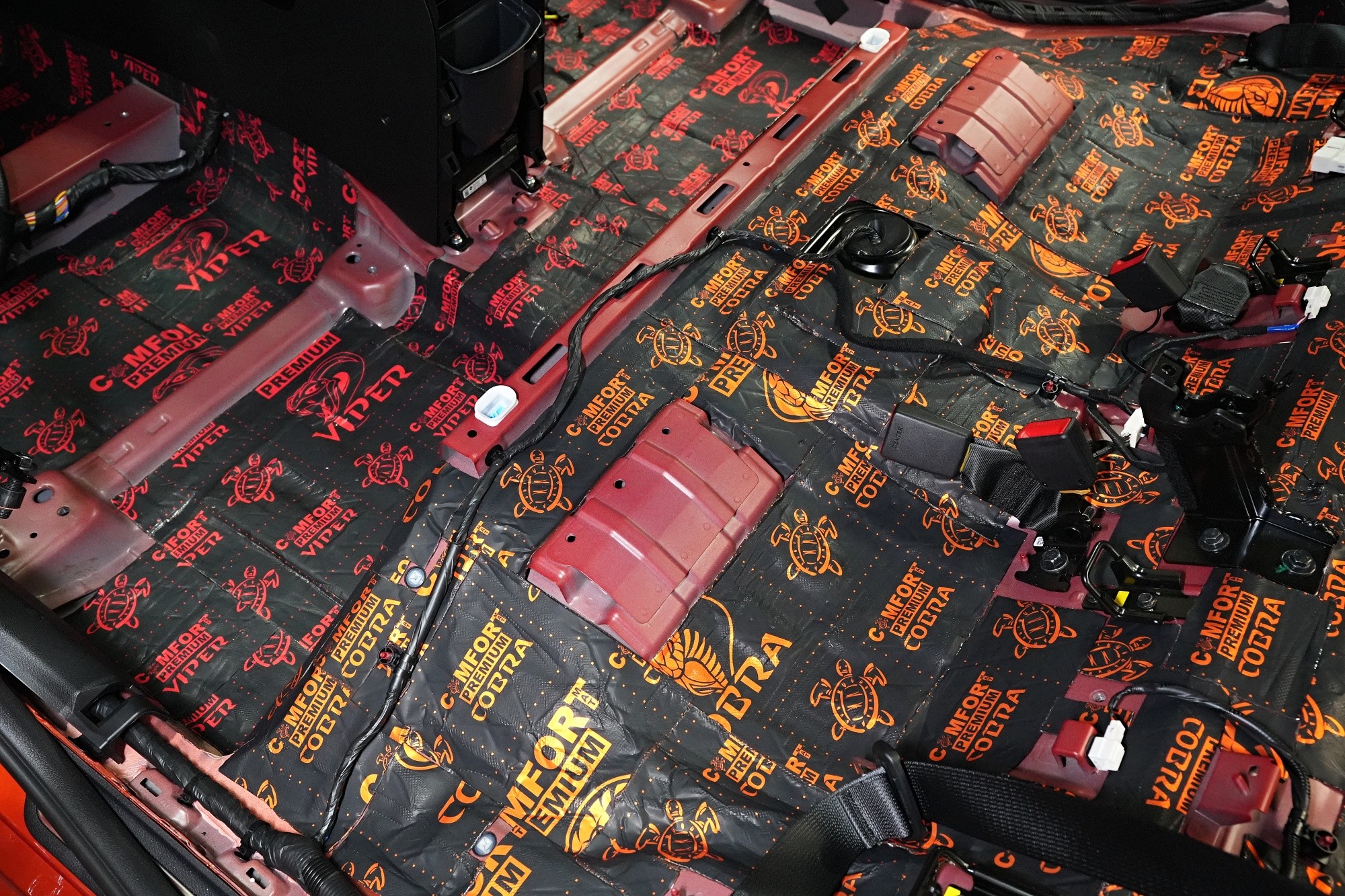

Prostor pod zadními sedačkami je specifický zejména tím, že je zde obvykle velmi málo místa a není možné aplikovat standardní materiály. Tato oblast však není tak náchylná na vibrace a hluk jako podlaha, proto je mírné snížení účinnosti materiálu možné. V této instalaci vám představíme nový antivibrační materiál Comfortmat Cobra. Při tloušťce 2,3 mm disponuje akustickým ztrátovým činitelem 0,40 jednotek a je tedy stejně účinný jako jeho předchůdce Dark D3 o tloušťce 3 mm. A přitom je ještě o 20% lehčí, než původní Dark D2. Vskutku revoluční materiál.

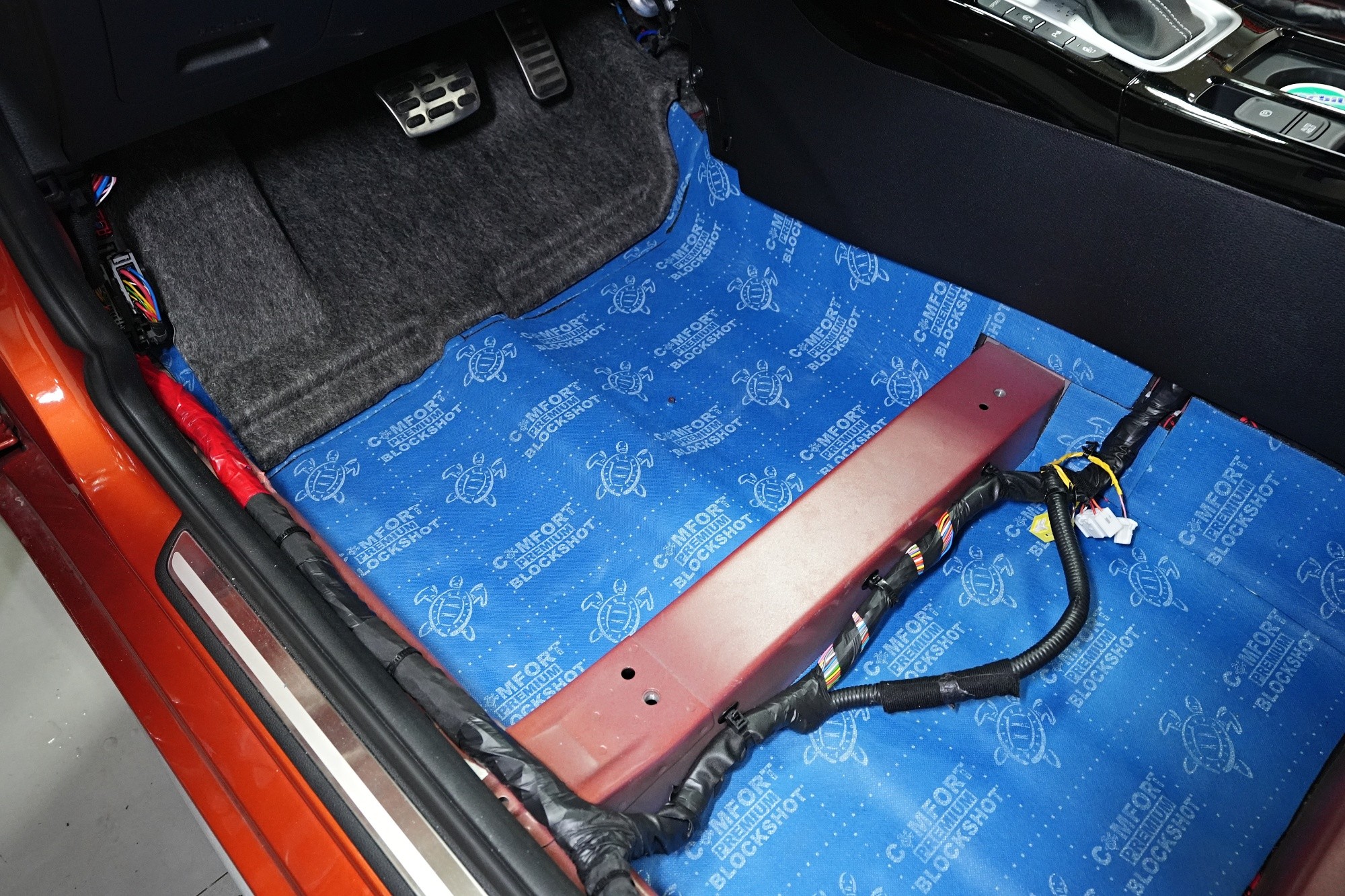

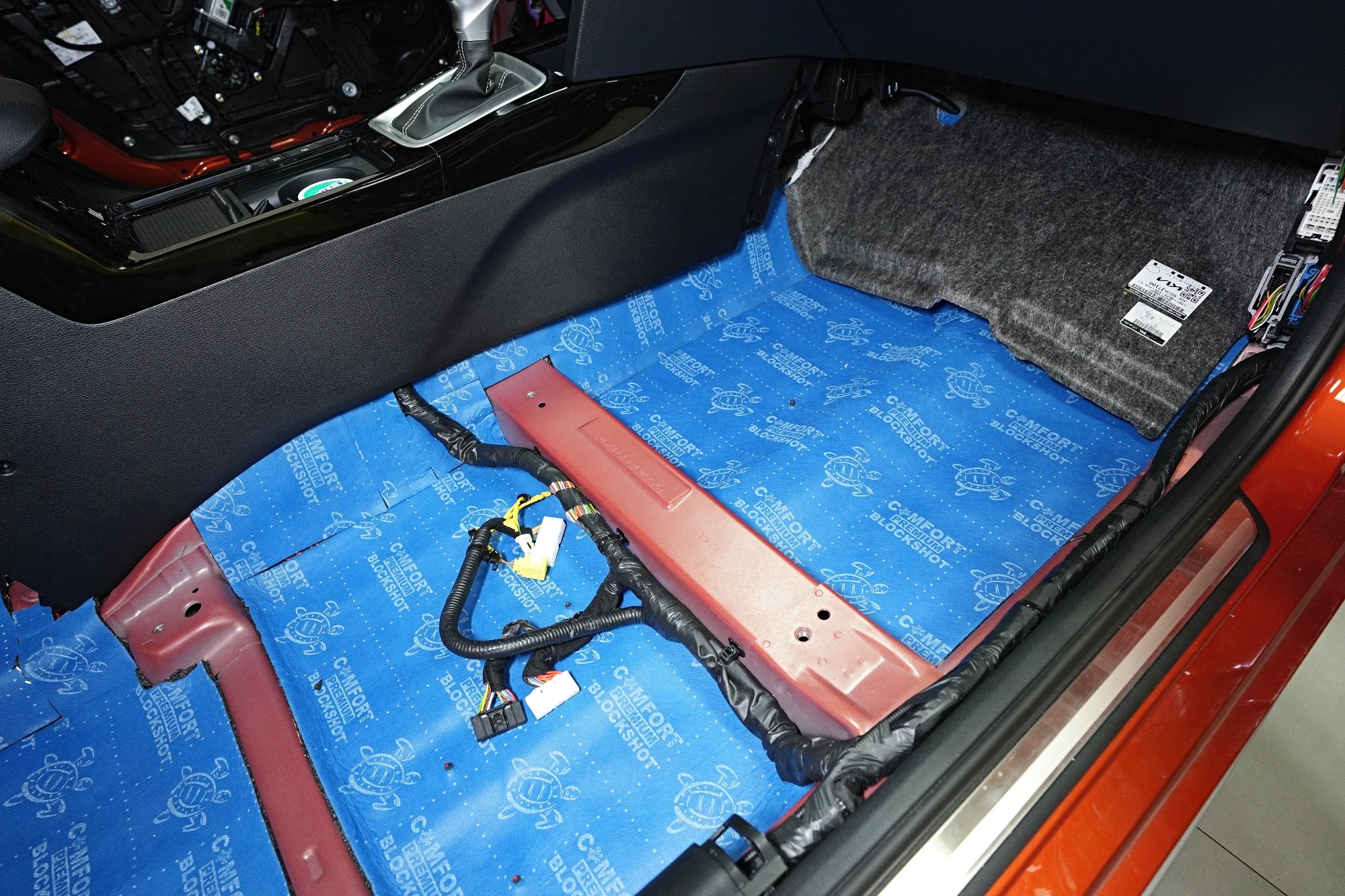

Druhou vrstvu na podlaze u balíčku Premium tvoří membránový materiál Comfortmat Blockshot, který při tloušťce 7 mm vyniká vysokou schopností zvukové izolace až 32 dB. Je to díky jeho vícevrstvému složení s 2 mm silnou protihlukovou membránou, která umožní takto vysokou účinnost. Blockshot nahrazuje dvě vrstvy odhlučnění a odfiltruje hluk od vozovky, pneumatik, ale i převodovky a zavěšení kol.

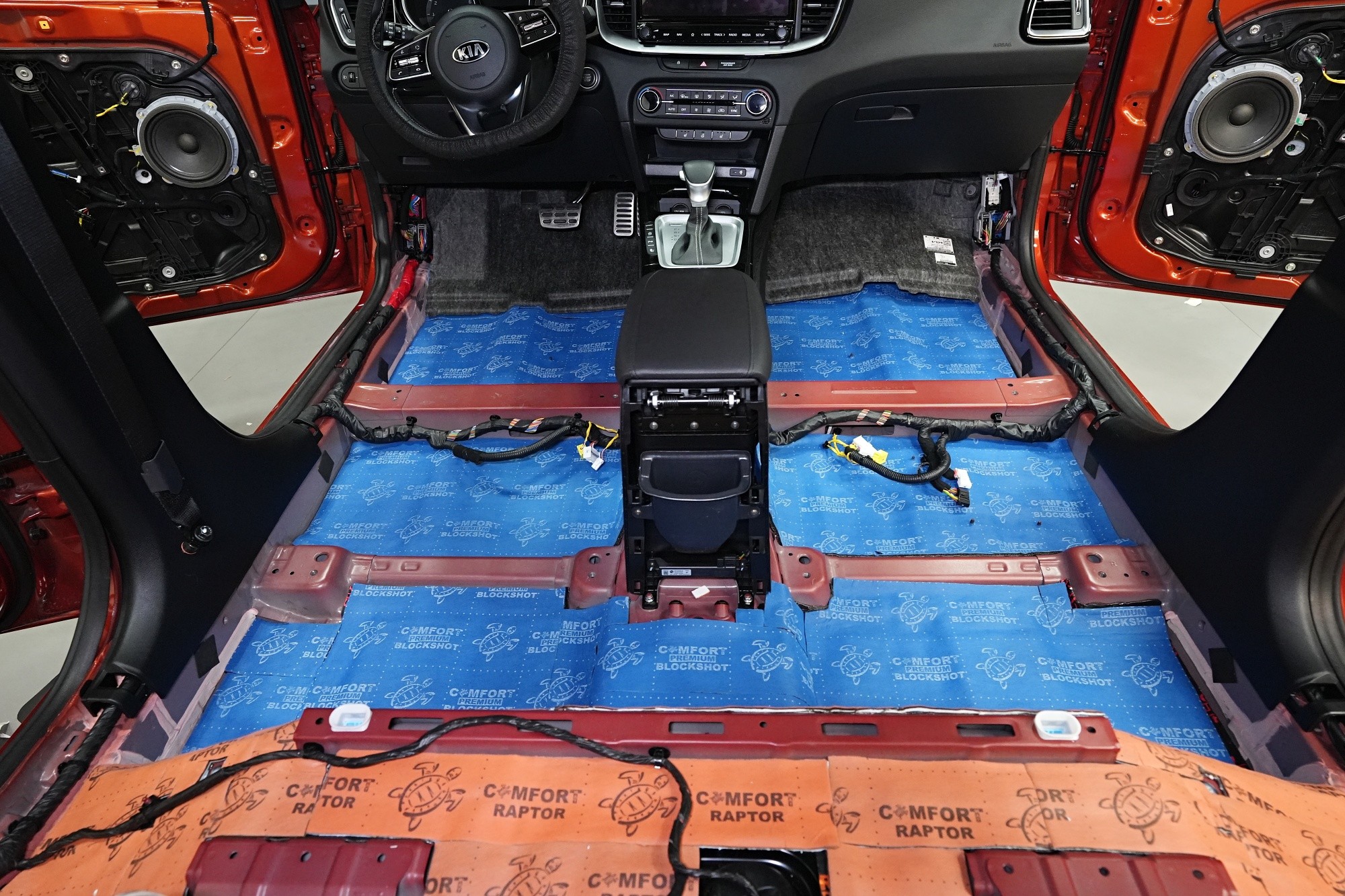

Viper spolu s Blockshotem aplikujeme na všechna dostupná místa, abychom umožnili izolaci maximálního množství vibrací a nízkofrekvenčního hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 3 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 7 mm. Celkem tedy 10 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

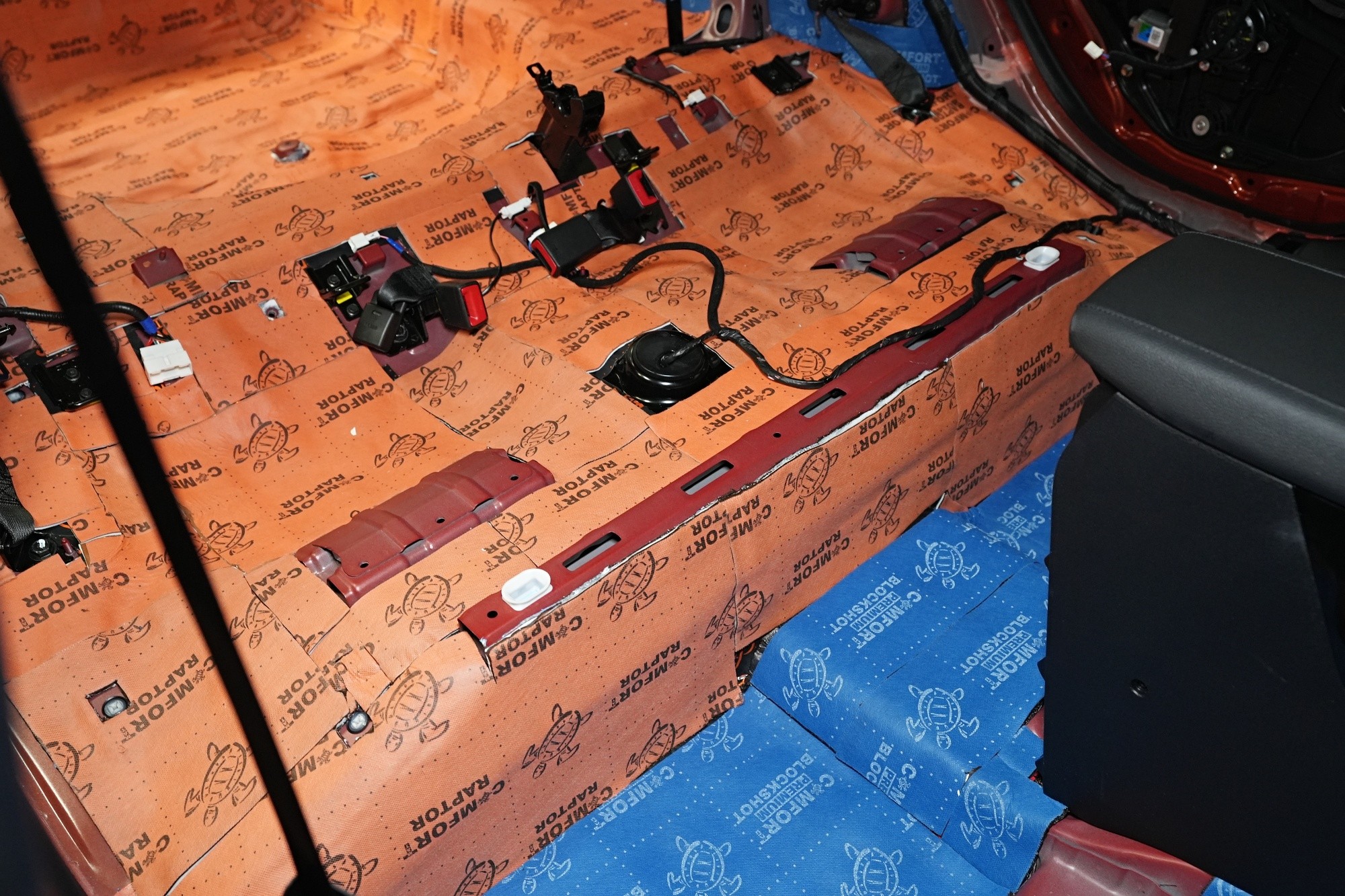

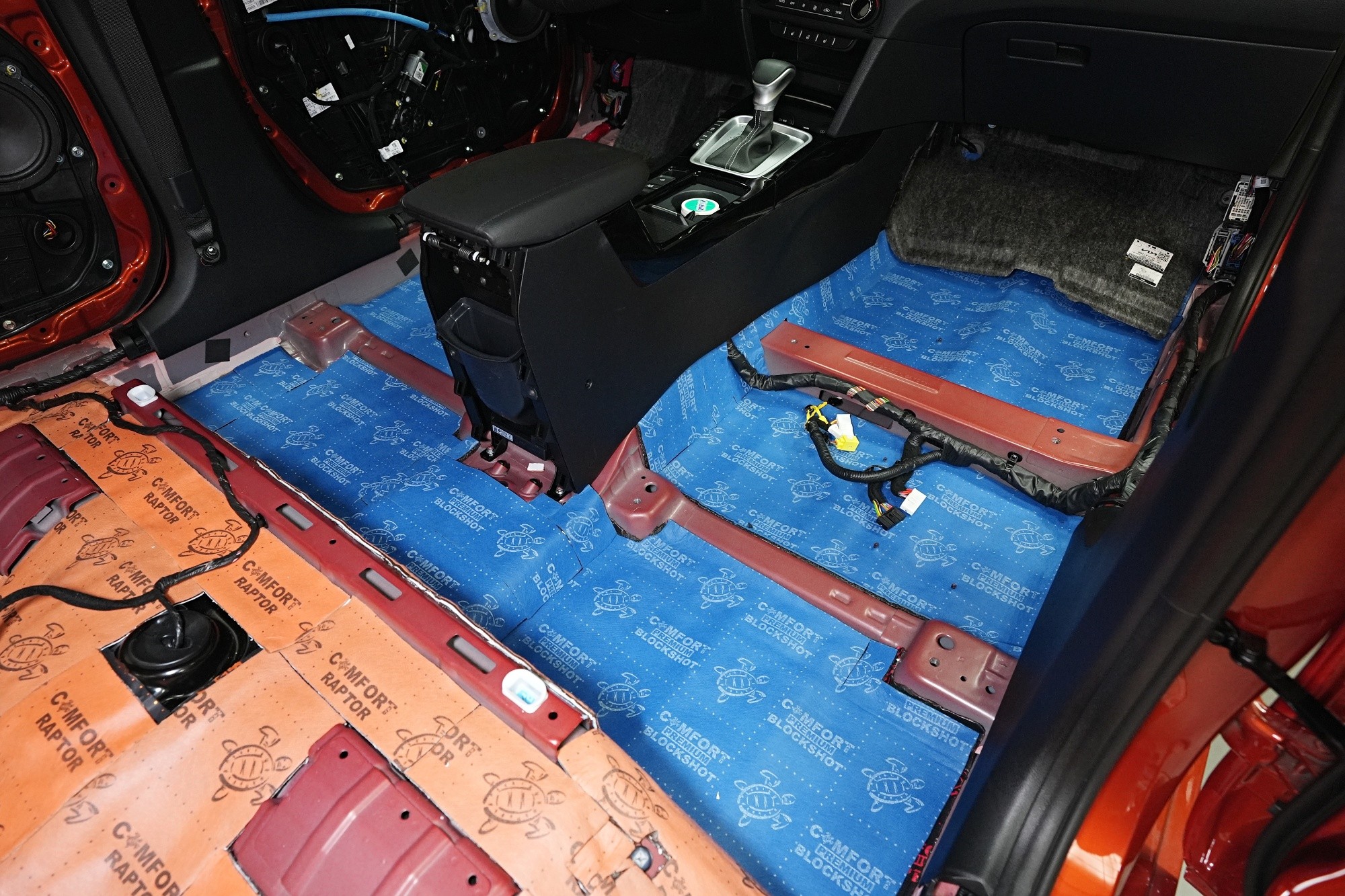

Na prostor pod zadními sedačkami zpravidla aplikujeme nový membránový materiál Comfortmat Raptor, který je určený zejména pro oblasti se stísněným prostorem. Tloušťka pouhých 4 mm a přitom složení s 2 mm silnou protihlukovou membránou umožňuje až neskutečnou zvukovou izolaci 30 dB. To z Raptoru dělá nejúčinnější zvukově izolační materiál na trhu o této tloušťce.

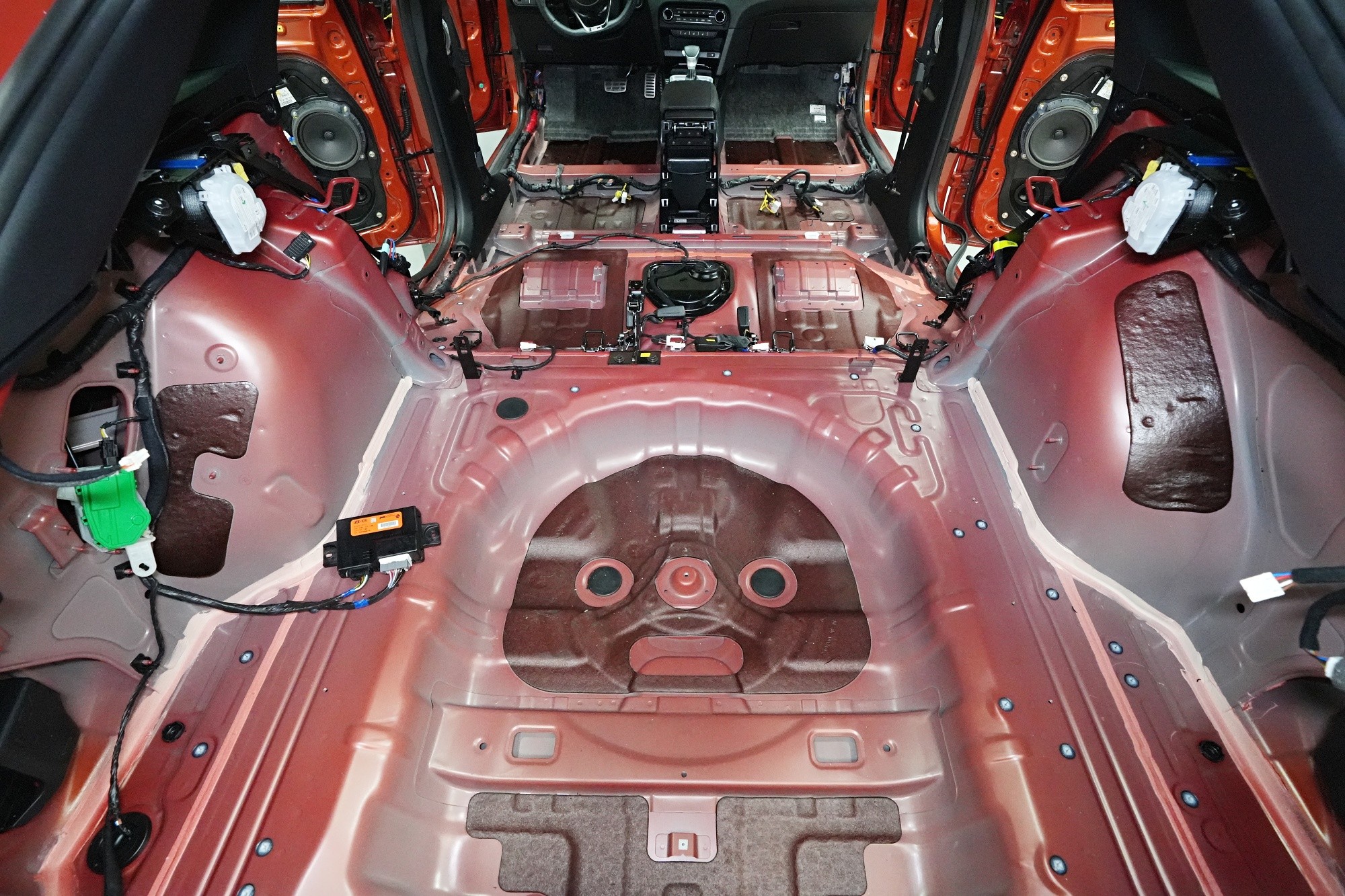

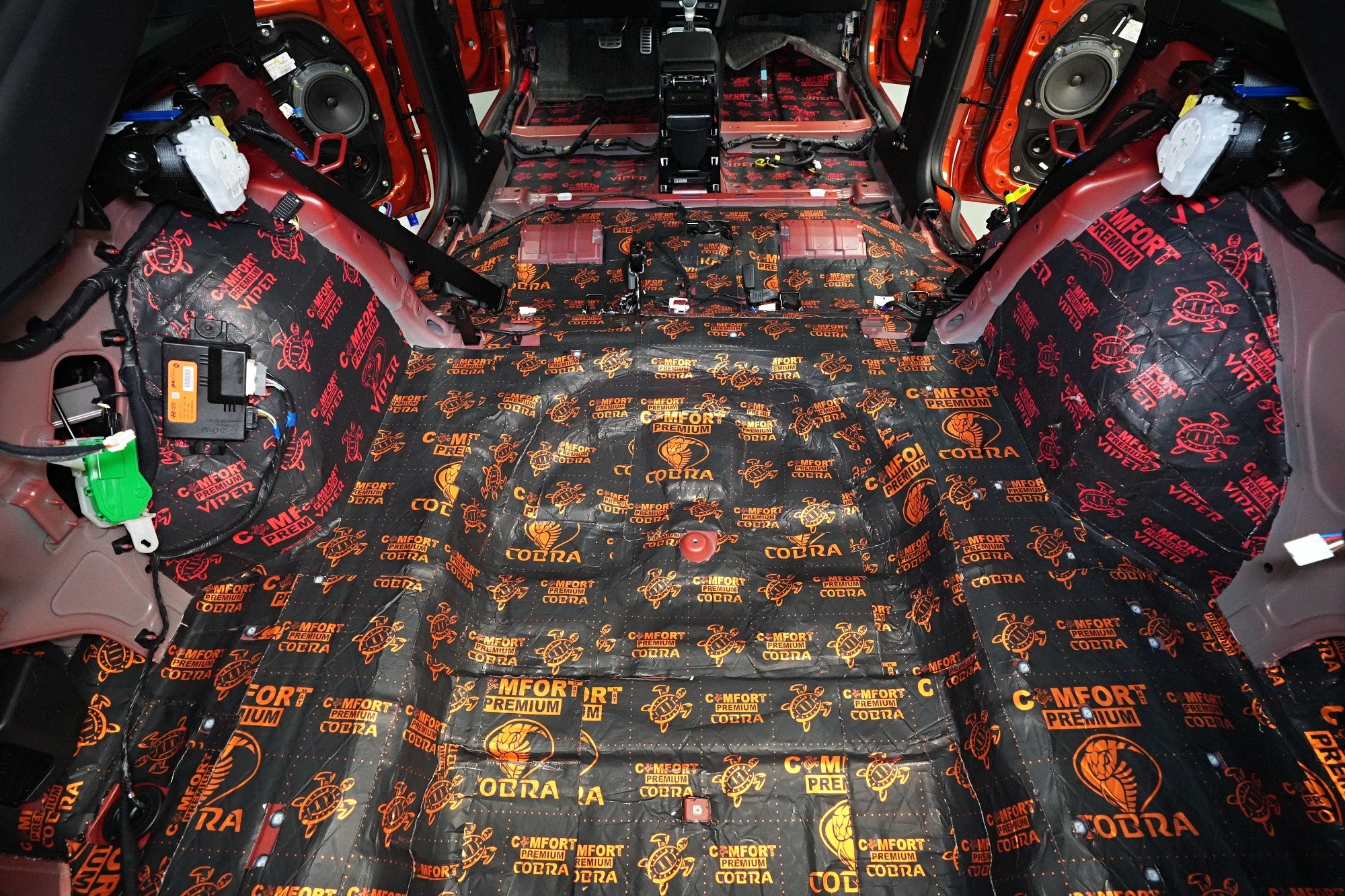

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy volit odpovídající materiály. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark Cobra o tloušťce 2,3 mm a MLF 0,40. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

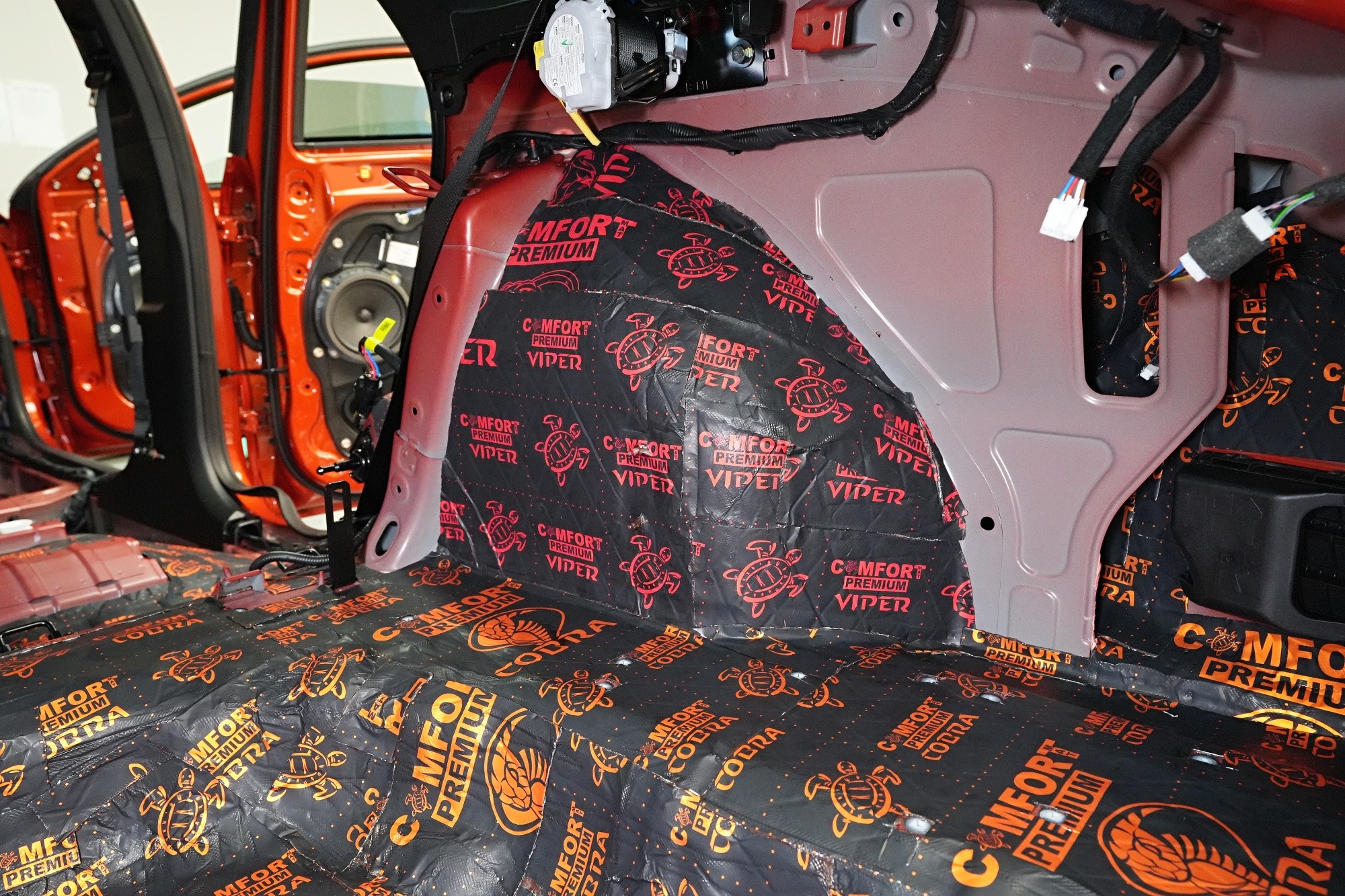

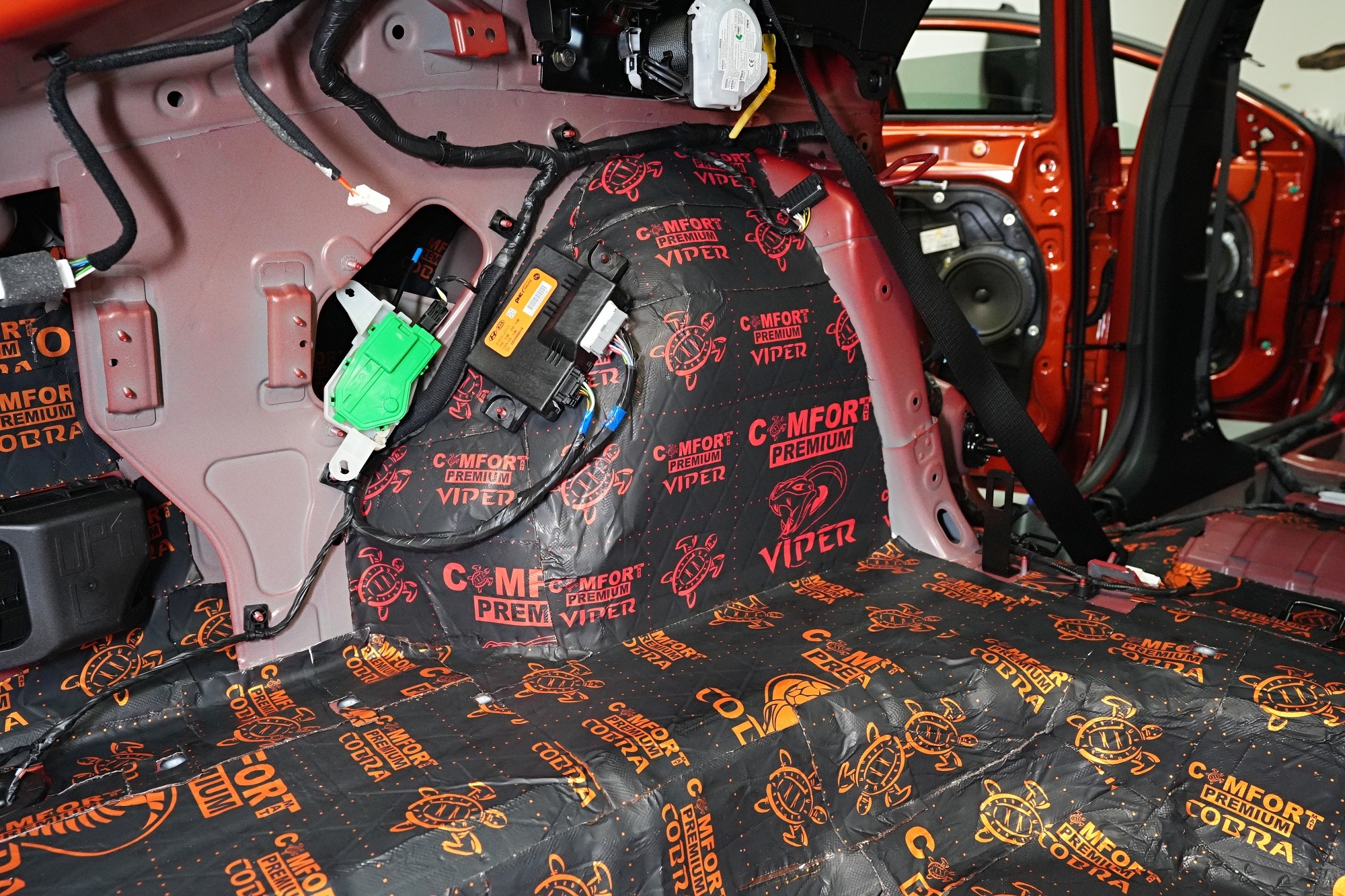

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu novým antivibračním materiálem Comfortmat Viper. Viper s tloušťkou 3 mm a MLF 0,49 jednotek pohltí vibrace a nízkofrekvenční hluk od pneumatik. A konečně na blatníky aplikujeme u balíčku Premium ultralehký antivibrační materiál Comfortmat Cobra o tloušťce 2,3 mm a MLF 0,40 jednotek, což je pro tuto oblast zcela dostačující.

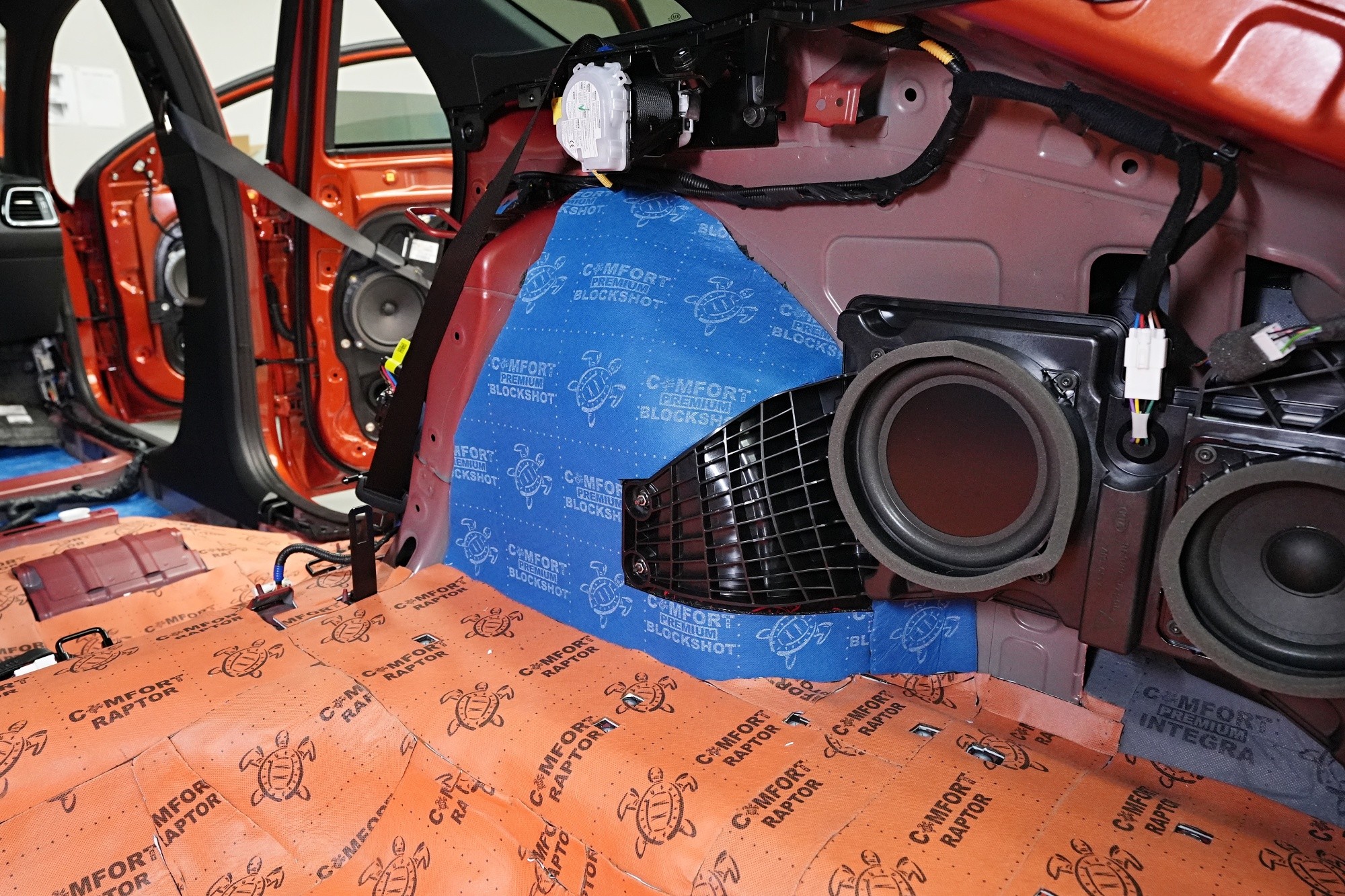

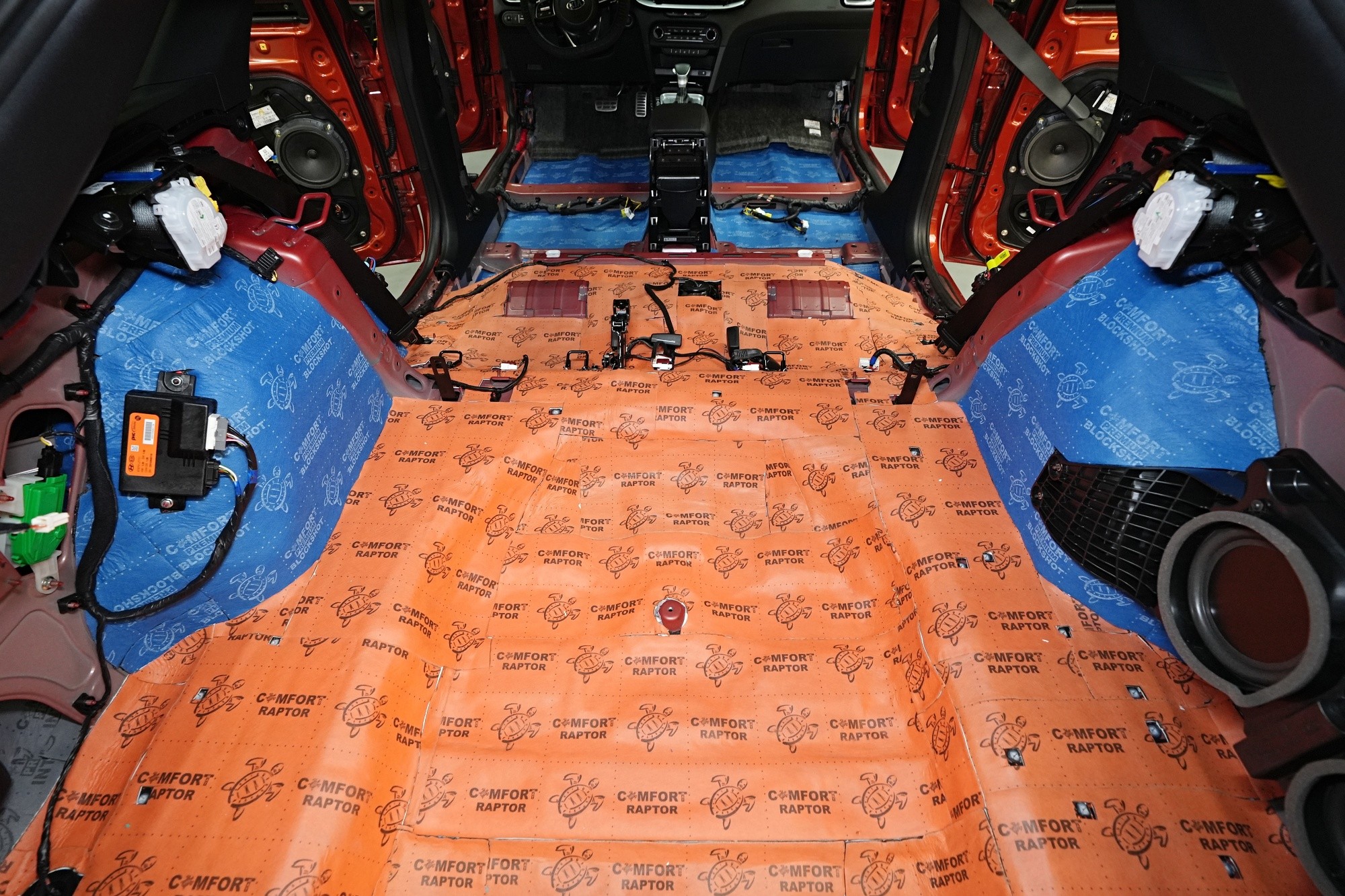

Rozdílné materiály volíme i ve druhé vrstvě odhlučnění a vidět můžete hned 3 barvy různých materiálů. Má to samozřejmě svůj důvod, protože každá oblast vyžaduje jiný druh materiálu. Na dno kufru aplikujeme opět Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru. Účinnost až 30 dB je až neskutečným bonusem tohoto skvělého materiálu.

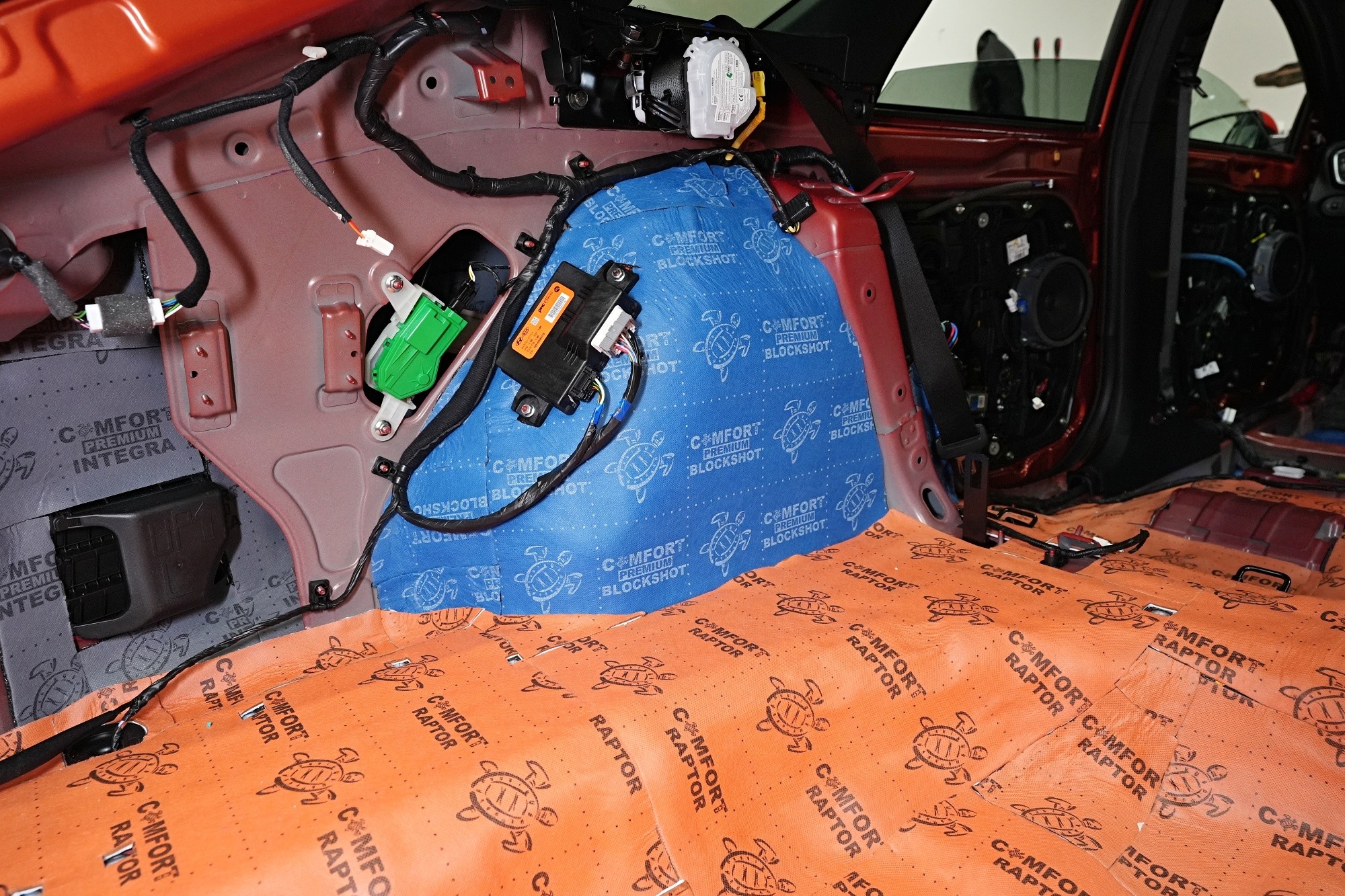

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy, konkrétně tedy membránovým materiálem Comfortmat Blockshot. Blockshot se vyznačuje při své tloušťce 7 mm vysokou schopností zvukové izolace až 32 dB, což je již velmi solidní hodnota pro odhlučnění této vibracemi i hlukem velmi zatížené oblasti. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 28 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří.

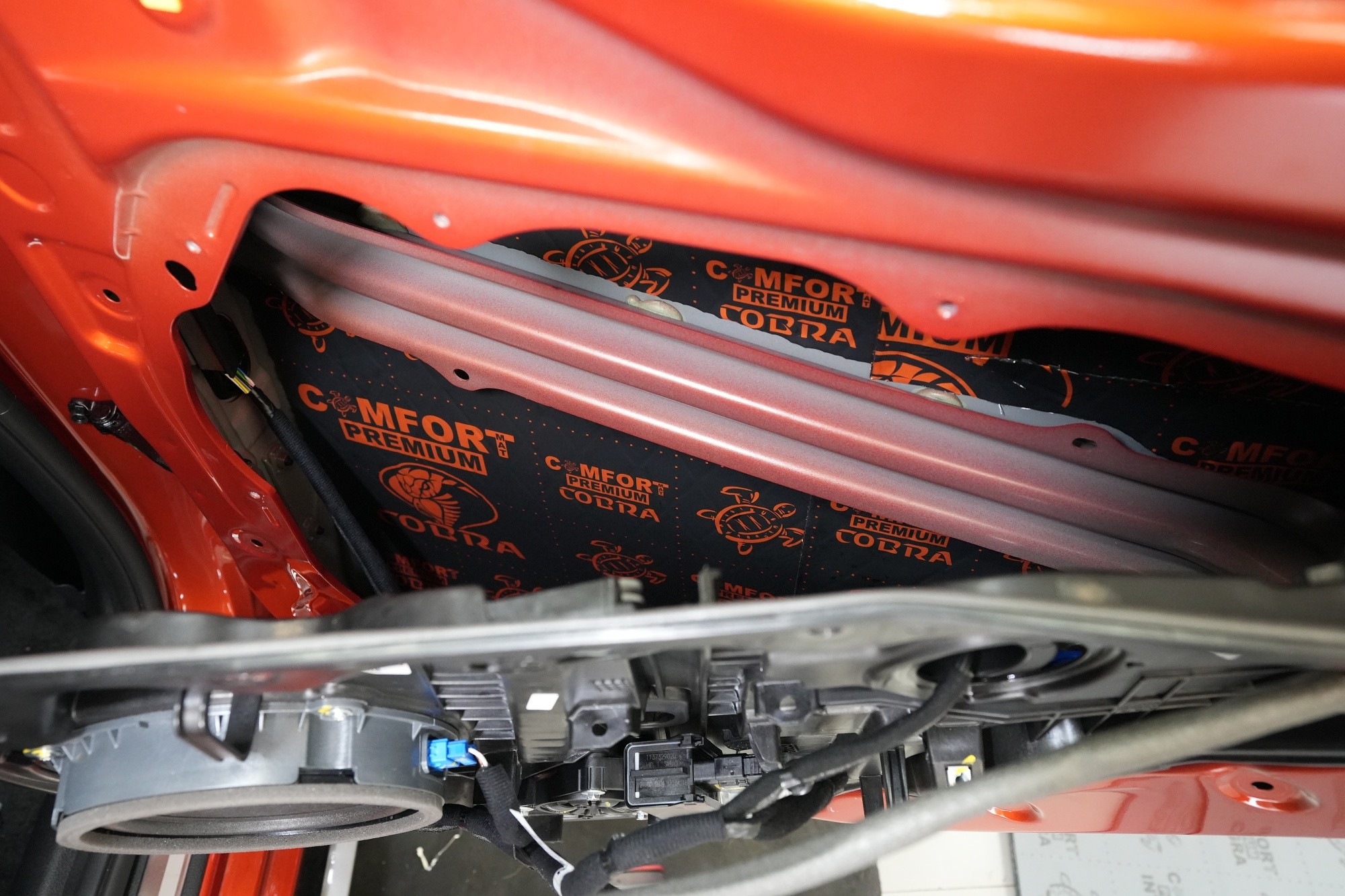

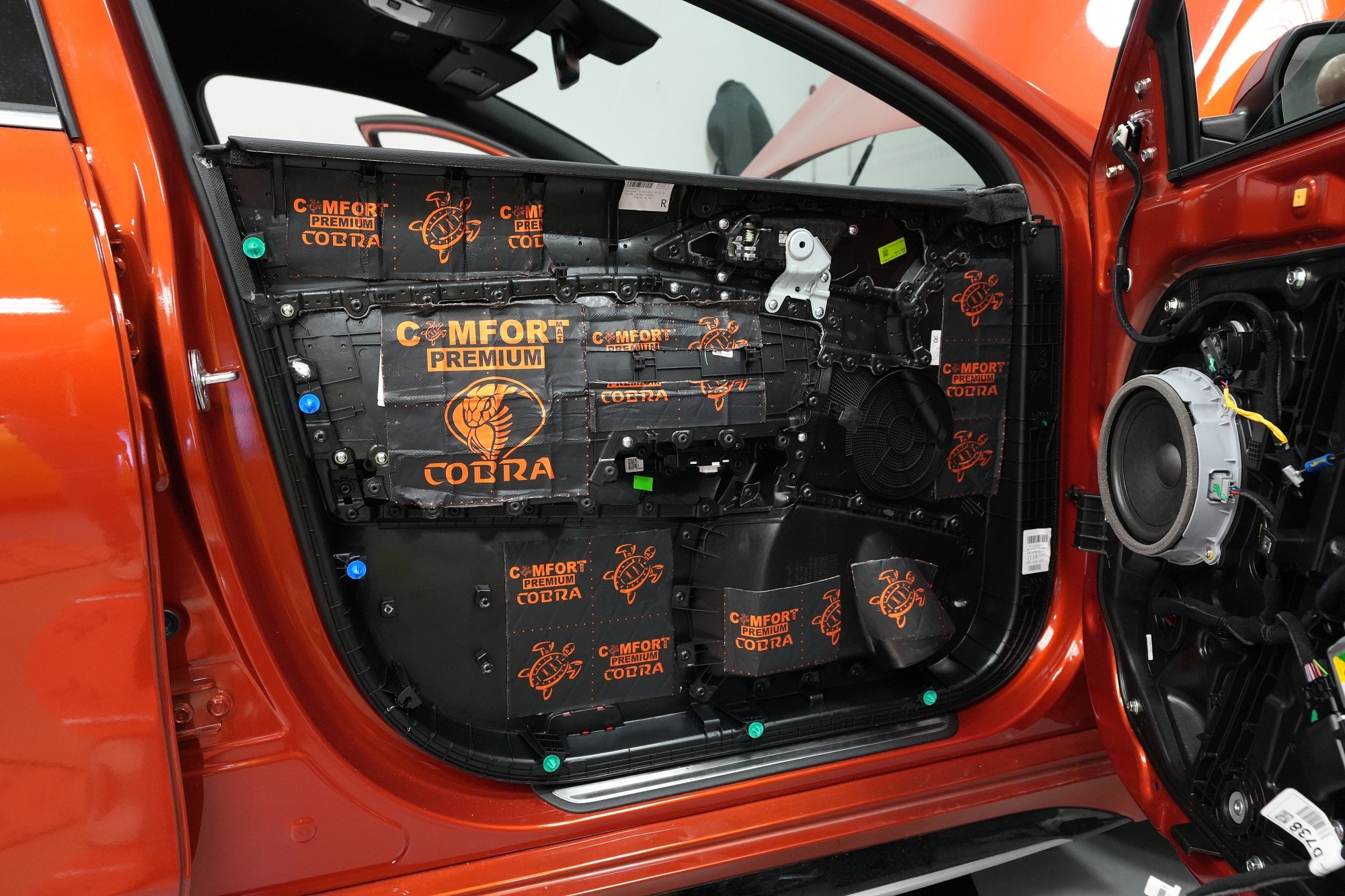

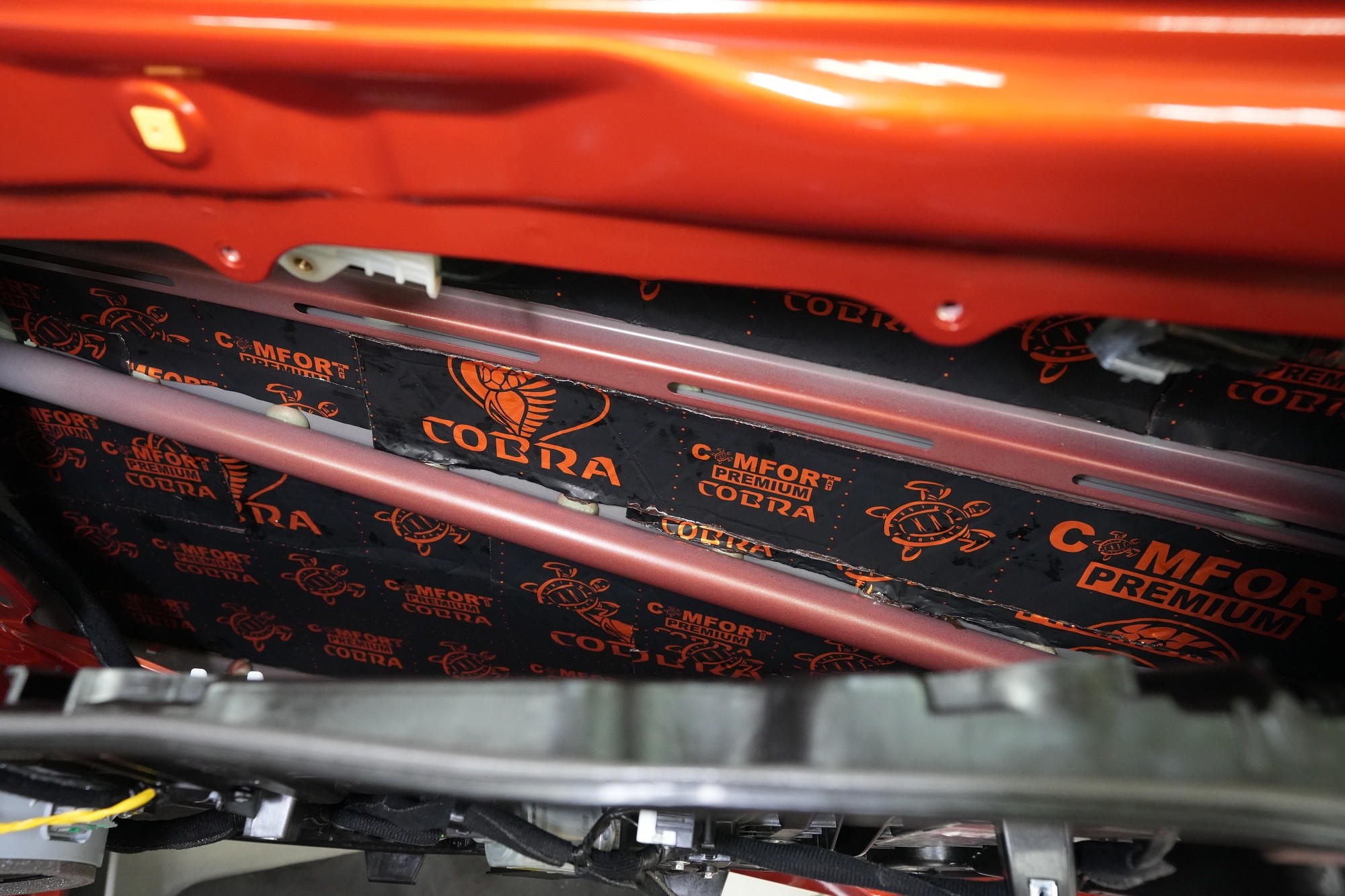

Dveře odhlučňujeme celkem v 5 vrstvách, u tohoto vozu však uděláme jednu výjimku. Nejprve aplikujeme antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Cobra o tloušťce 2,3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

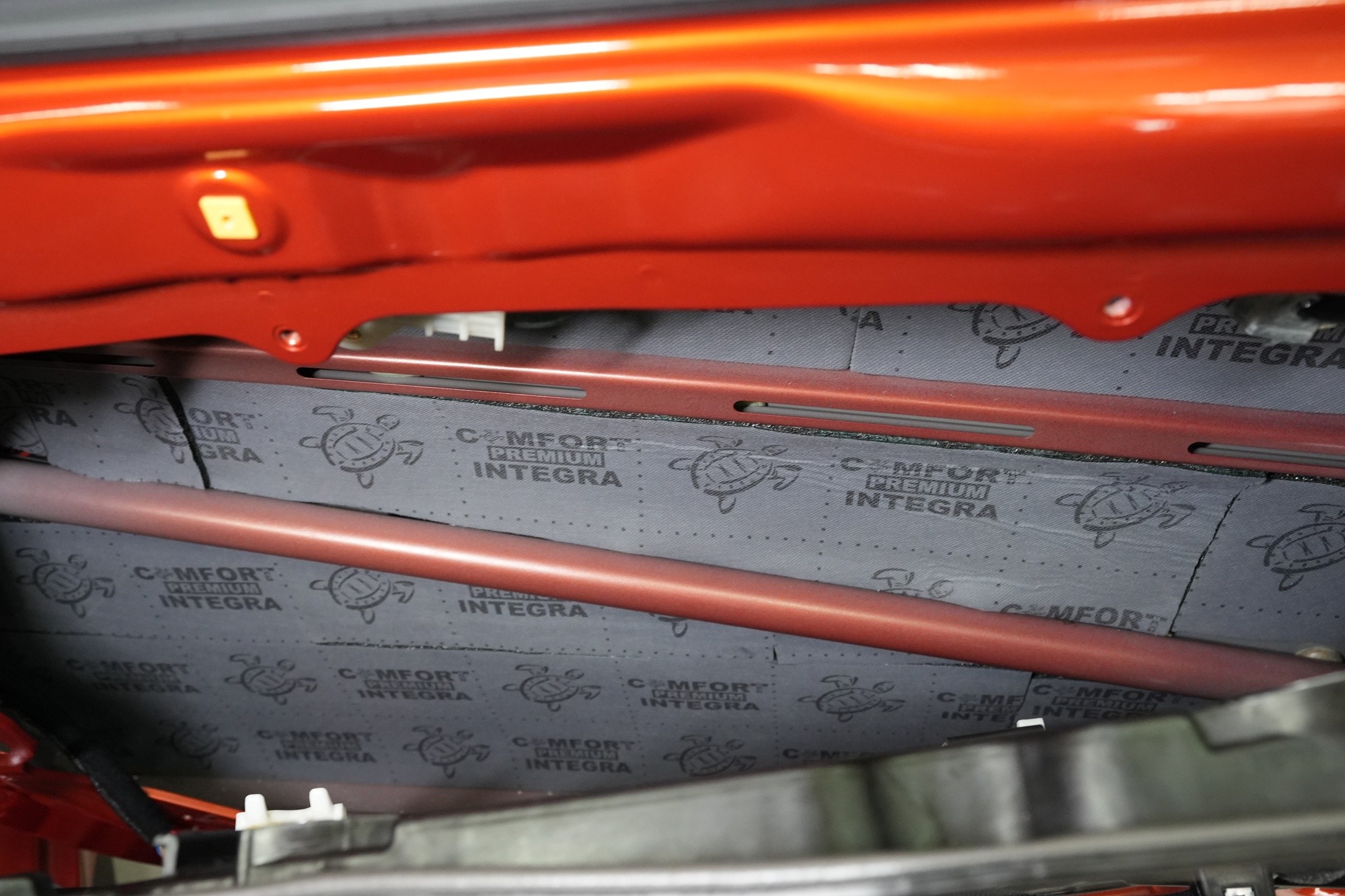

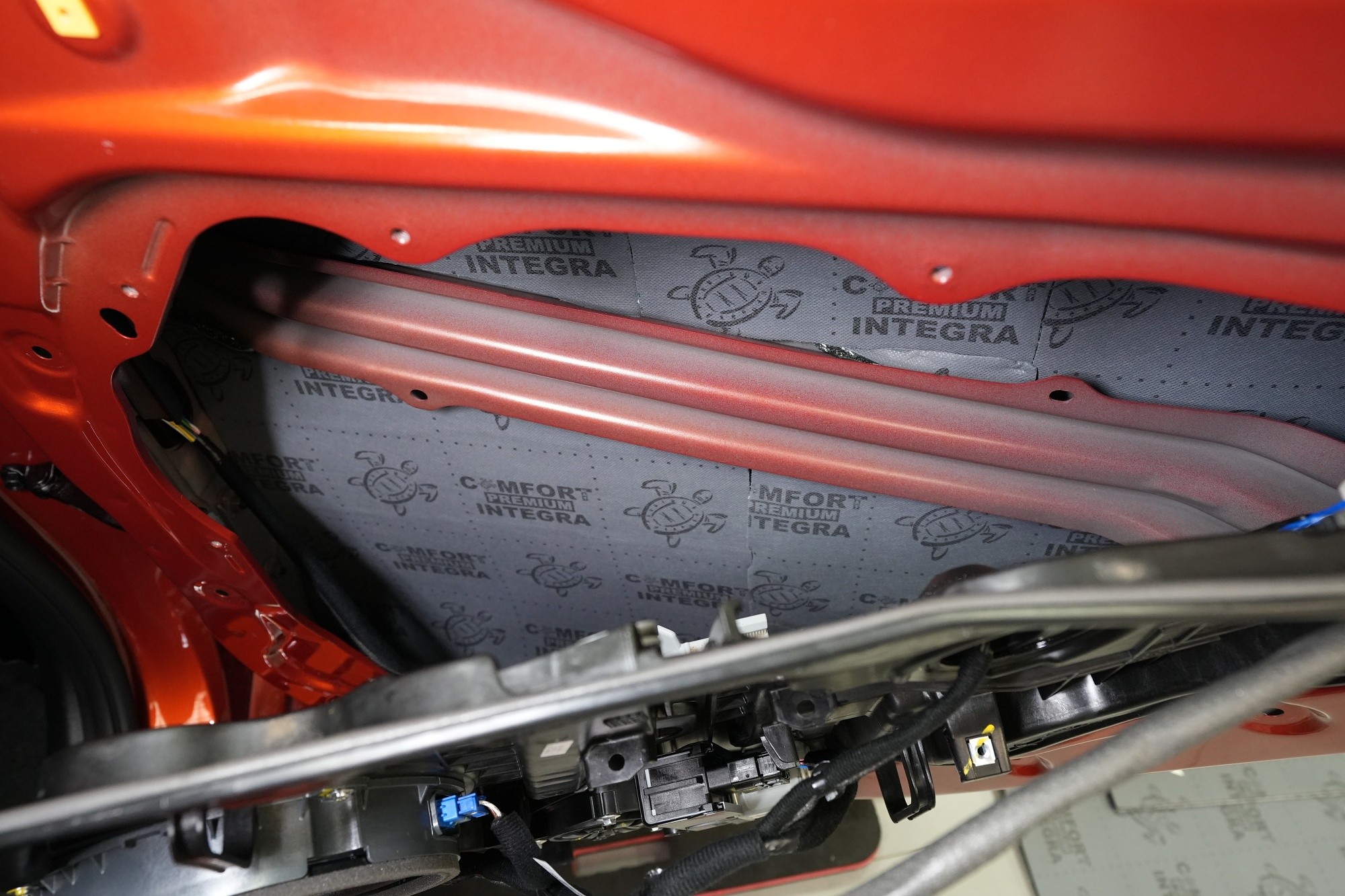

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

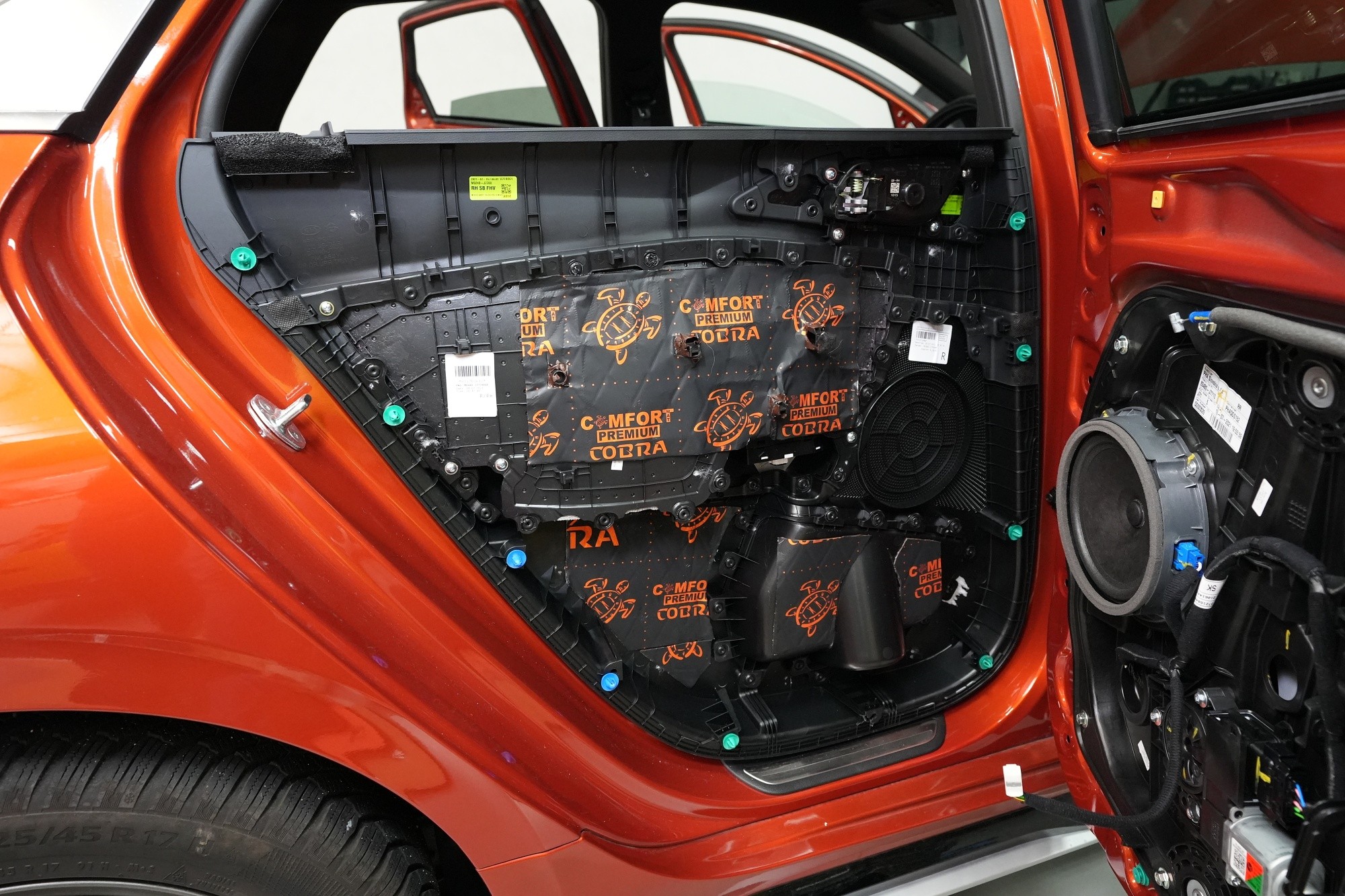

U většiny vozidel aplikujeme jako třetí vrstvu opět antivibrační materiál na vnější plech dveří. U tohoto vozu je však na těchto místech pevný a velmi reliéfní ABS plast, na který je zcela zbytečné aplikovat antivibrační materiál. Proto jako třetí vrstvu lepíme antivirační materiál pouze bodově na plastovou výplň dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby.

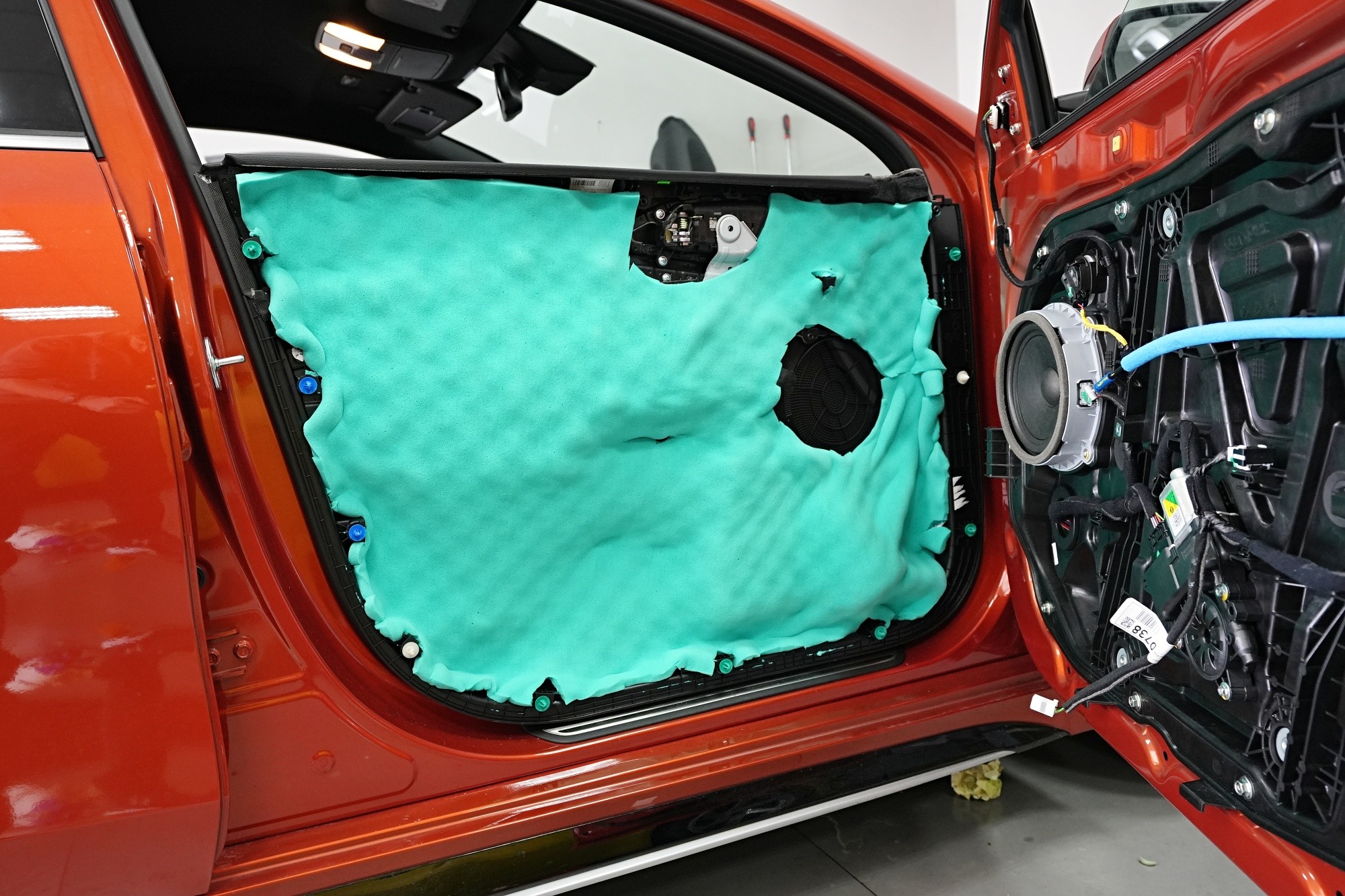

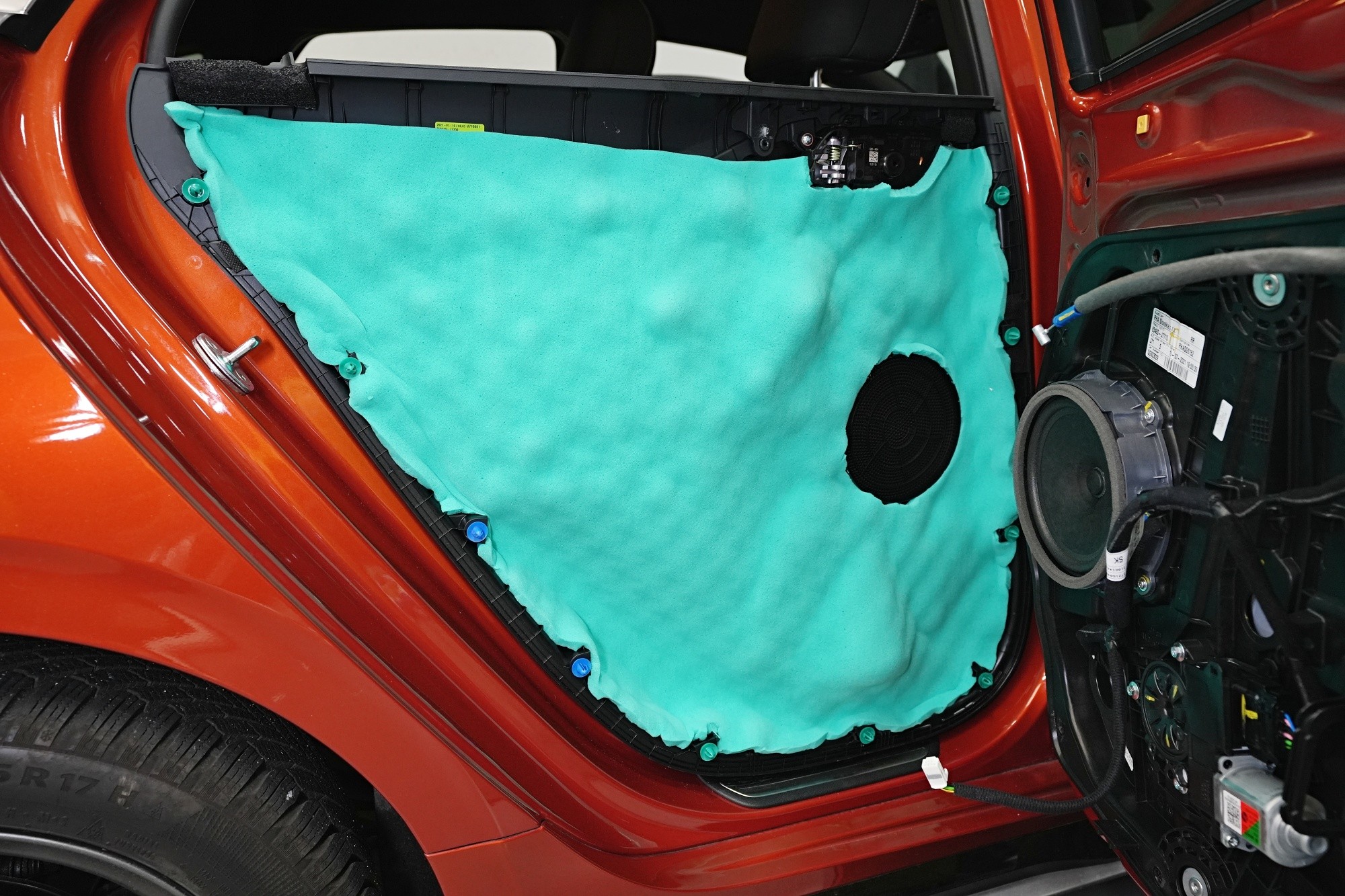

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u zadních dveří.

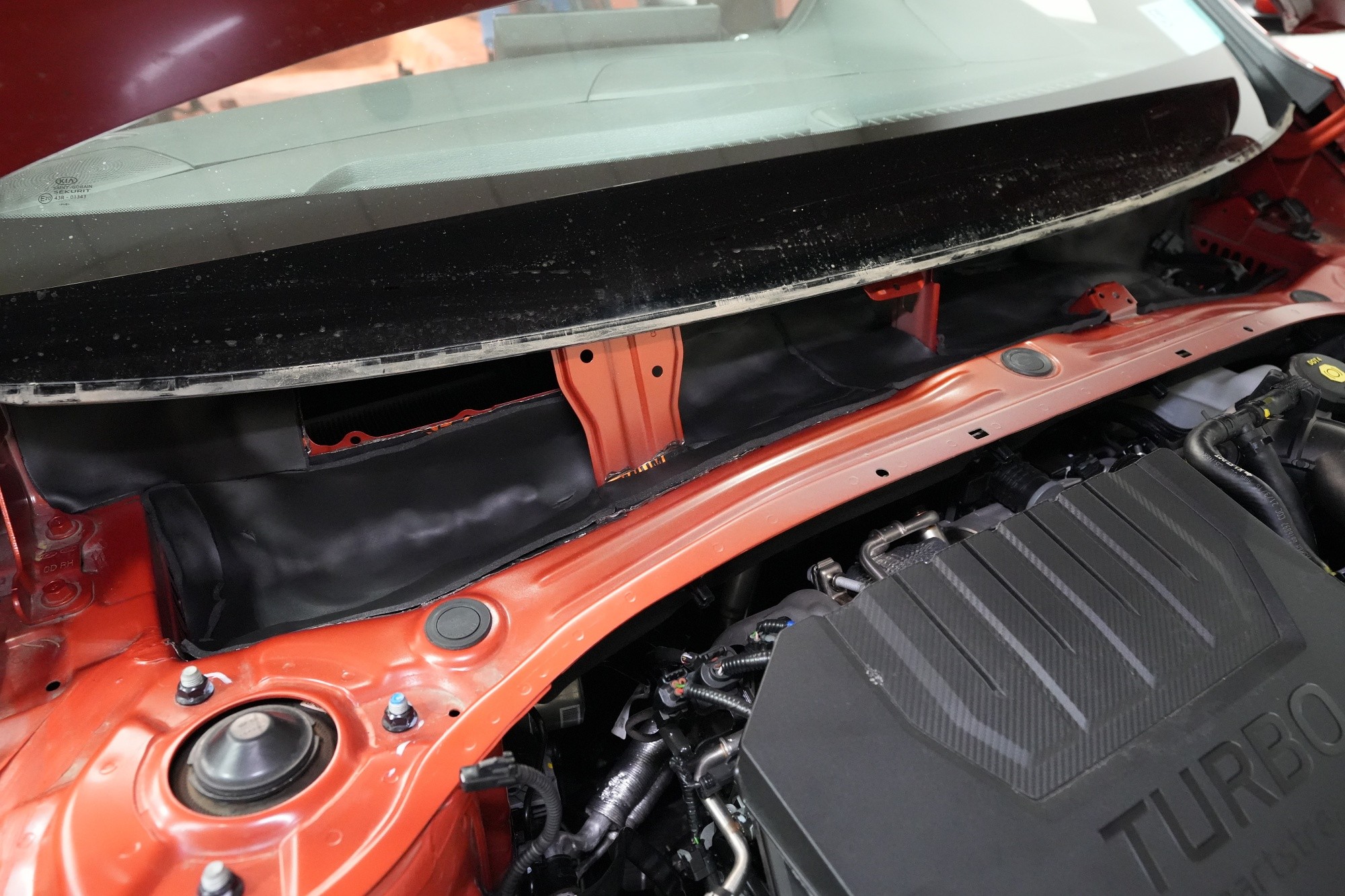

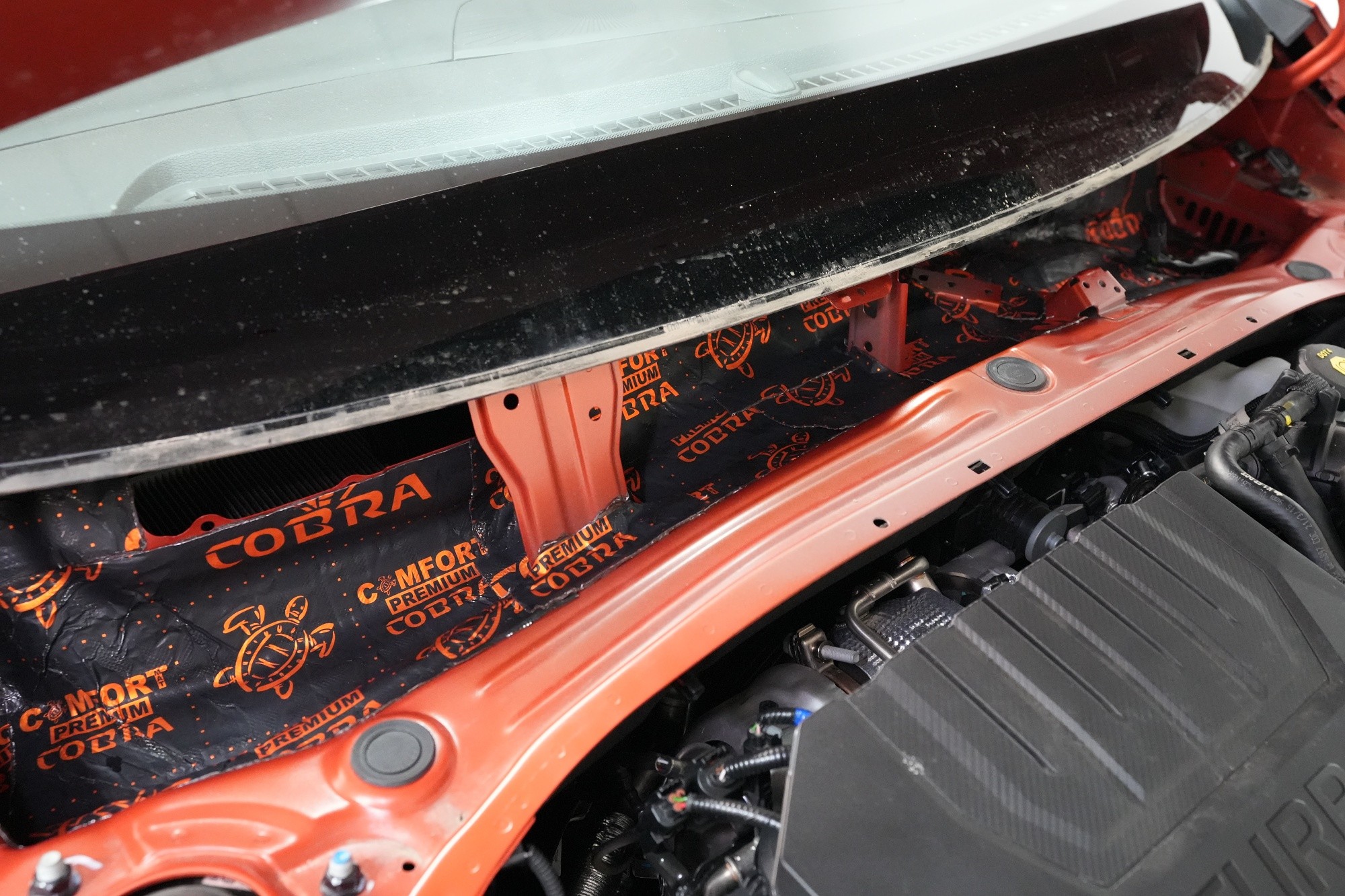

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně Comfortmat Cobra, který odfiltruje silné vibrace motoru.

Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.
