Honda Civic 10g - odhlučnění a instalace reproduktorů

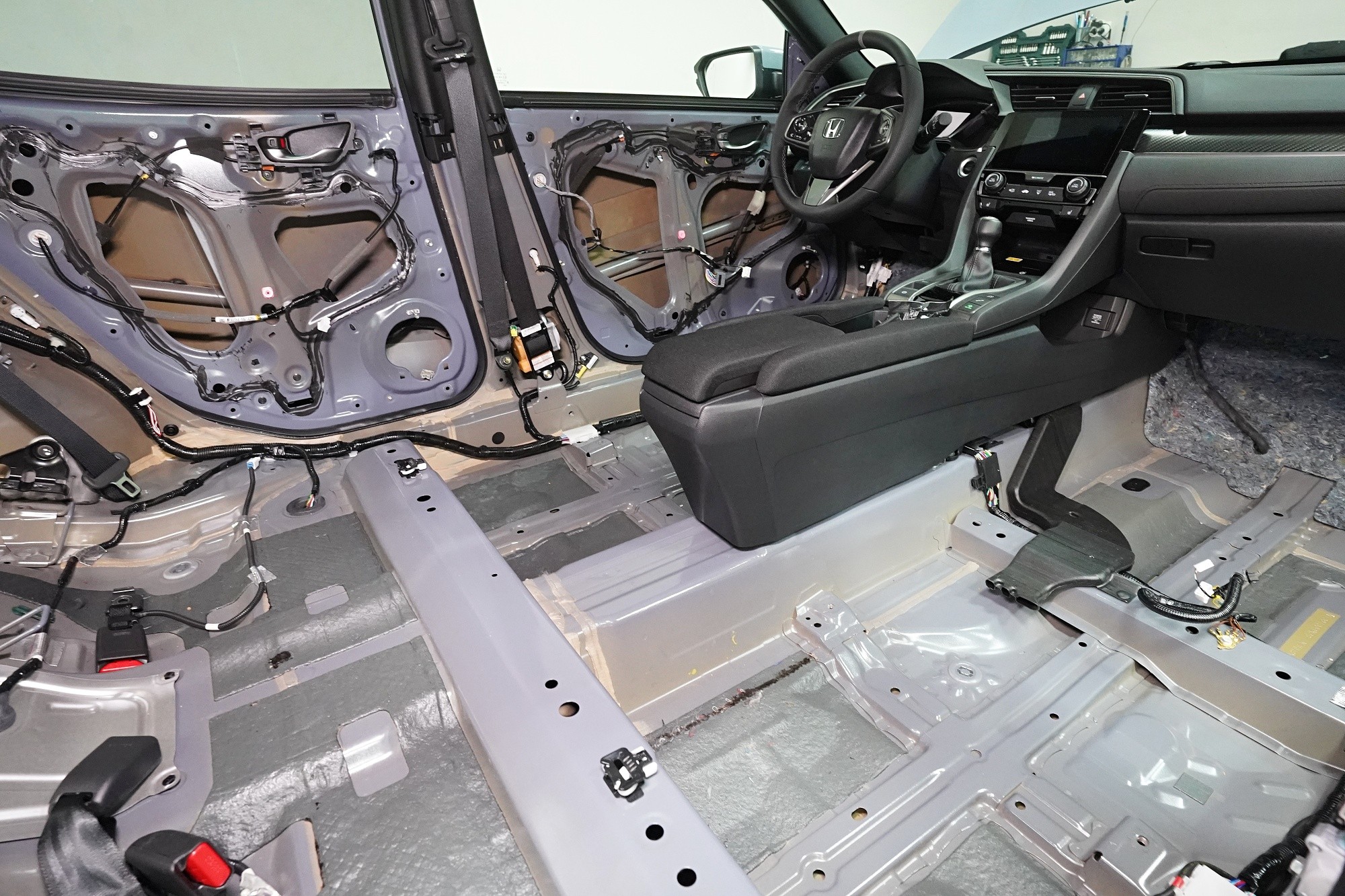

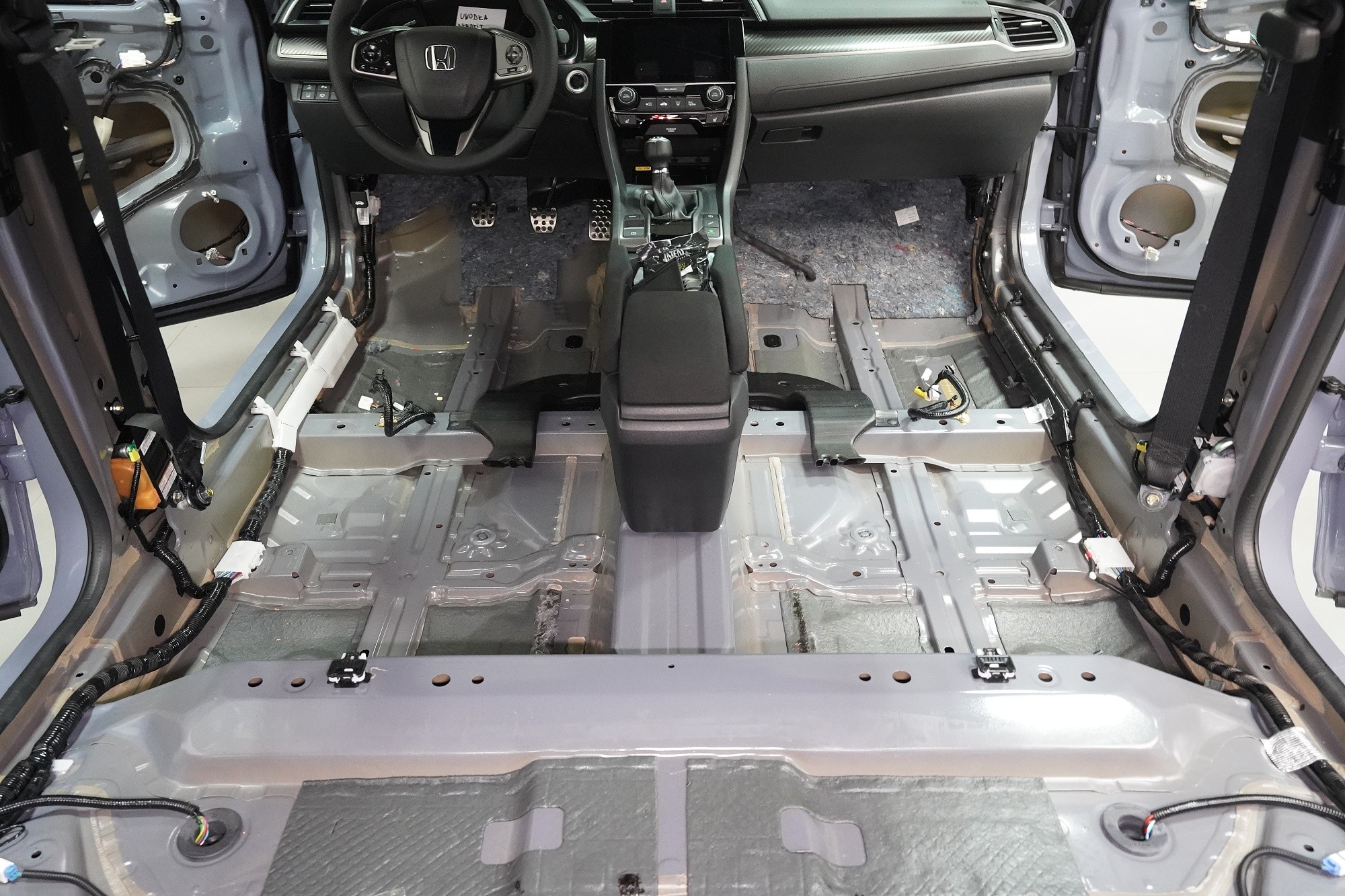

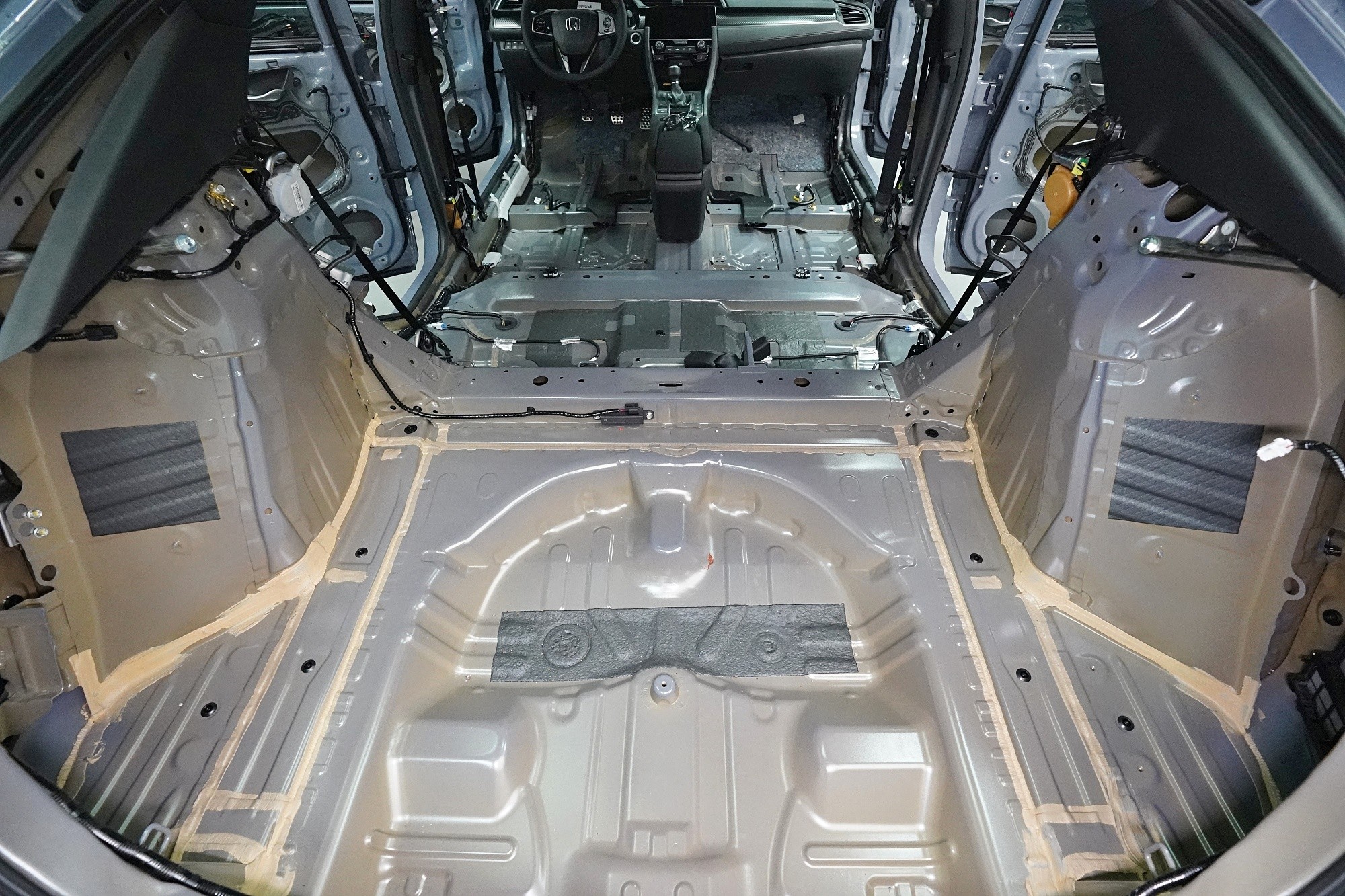

Vůz je odstrojen a plechy vyčištěné a odmaštěné. A jak můžete vidět, vůz je z výroby prakticky neodhlučněn. Chybí jakákoliv zvuková izolace i výraznější ochrana proti vibracím, kterou najdete jen bodově na podlaze, dně kufru a zadních podbězích. Naším cílem je tedy celý vůz opatřit dvěma vrstvami materiálů, které umožní výrazné snížení hluku v interiéru.

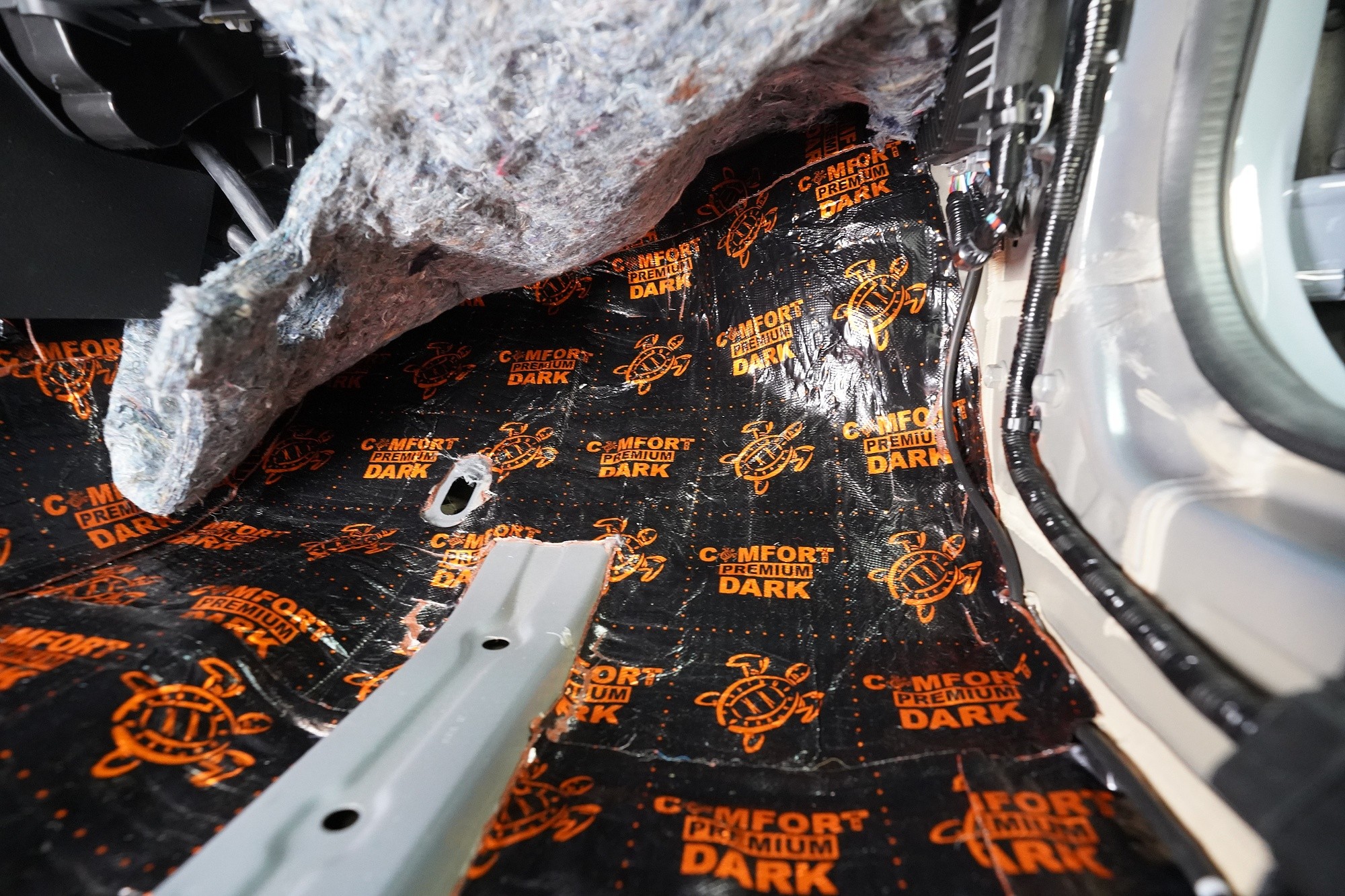

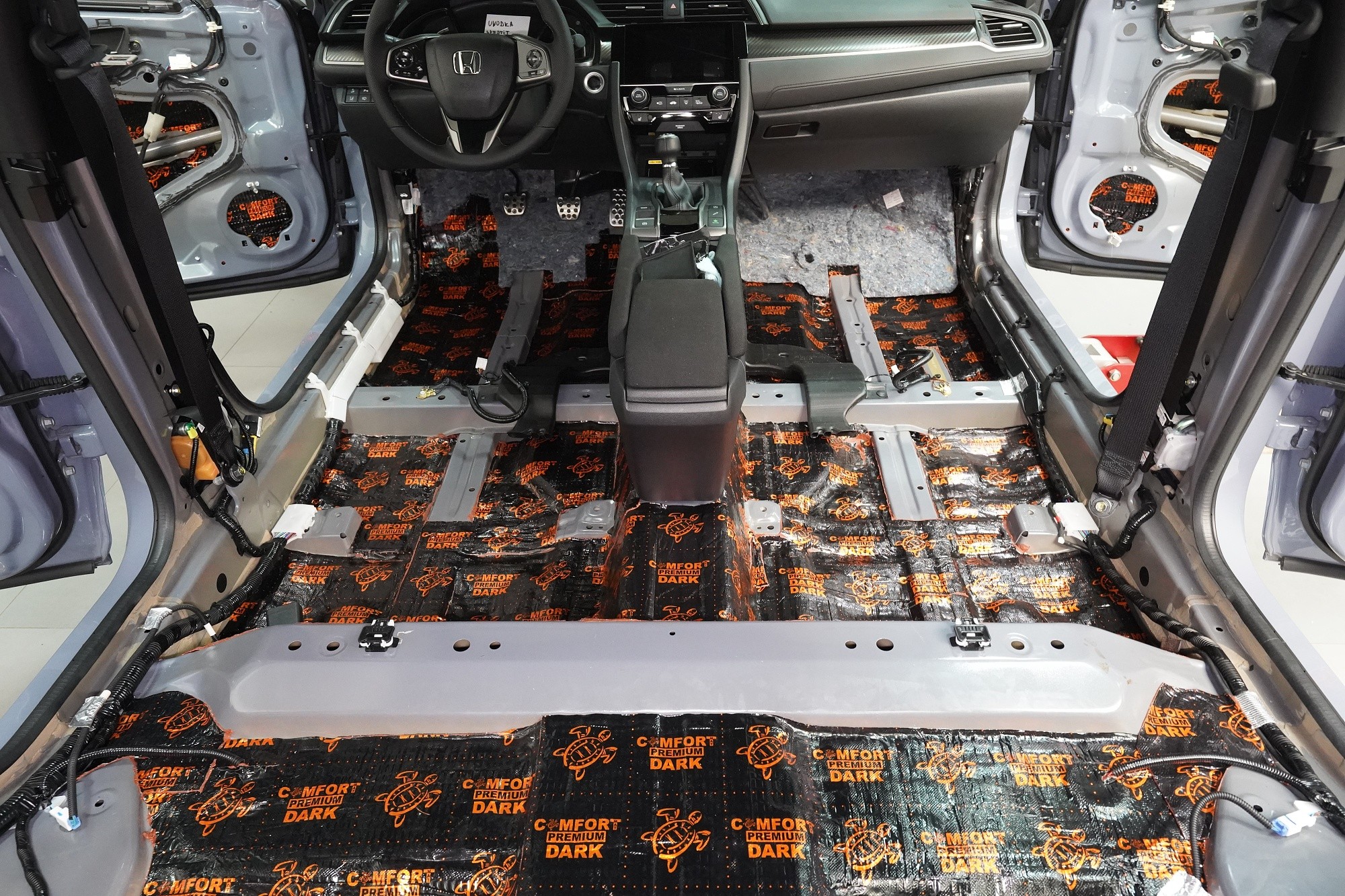

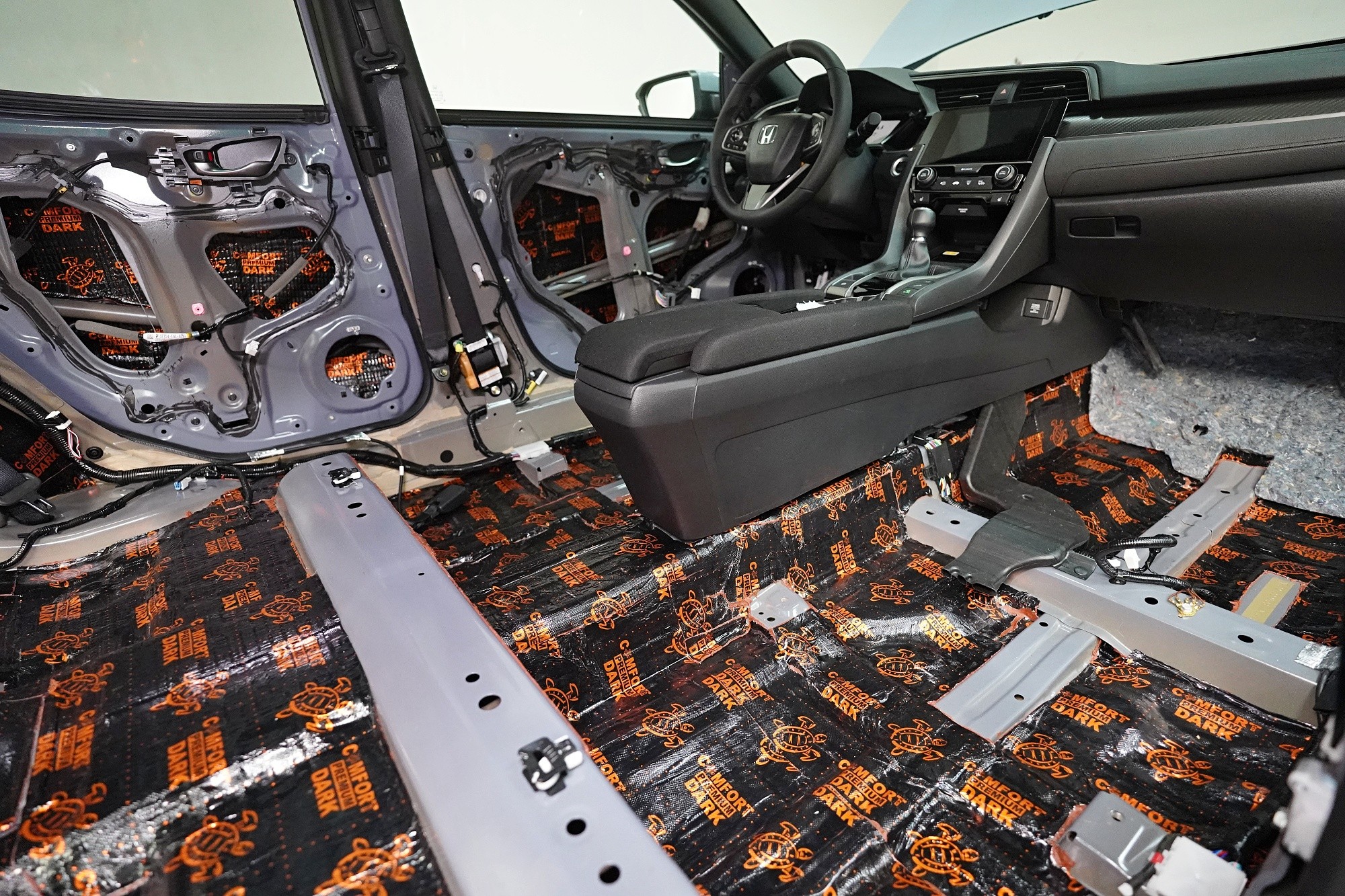

Odhlučnění podlahy je kvůli výrazným vibracím a nízkofrekvenčnímu hluku základem pro úspěšné odhlučnění vozu. U balíčku Standard Light postupujeme odlišně než u běžných instalací a na podlahu aplikujeme lehký antivibrační materiál Comfortmat Dark D3 o síle 3 mm, který disponuje akustickým ztrátovým činitelem (MLF) o vysoké hodnotě 0,41 jednotek. Antivibrační materiál s těmito vlastnostmi dokáže účinně zamezit šíření vibrací a nízkofrekvenčního hluku a to při zachování nízké hmotnosti. Na prostor pod zadními sedačkami aplikujeme totožný materiál, pouze o tloušťce 2,3 mm.

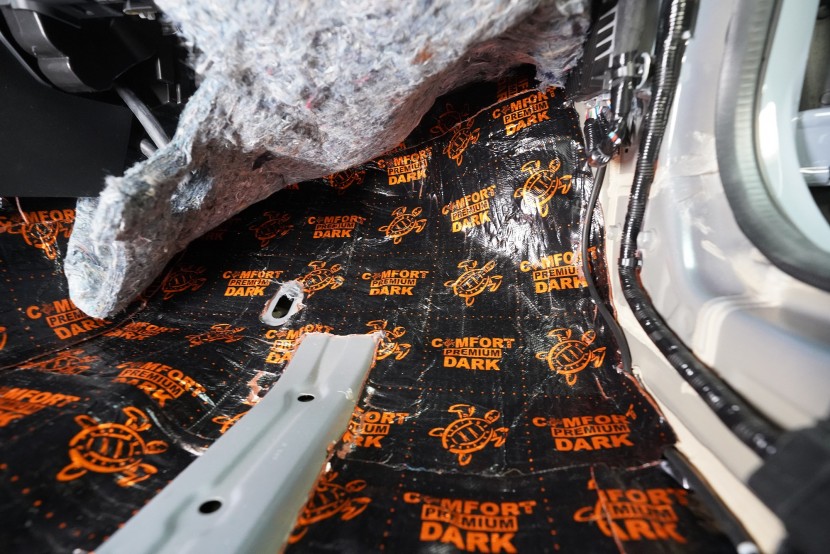

Comfortmat Dark D3 i materiál ve druhé vrstvě aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu tedy odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 3 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 6 mm. Celkem tedy 9 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

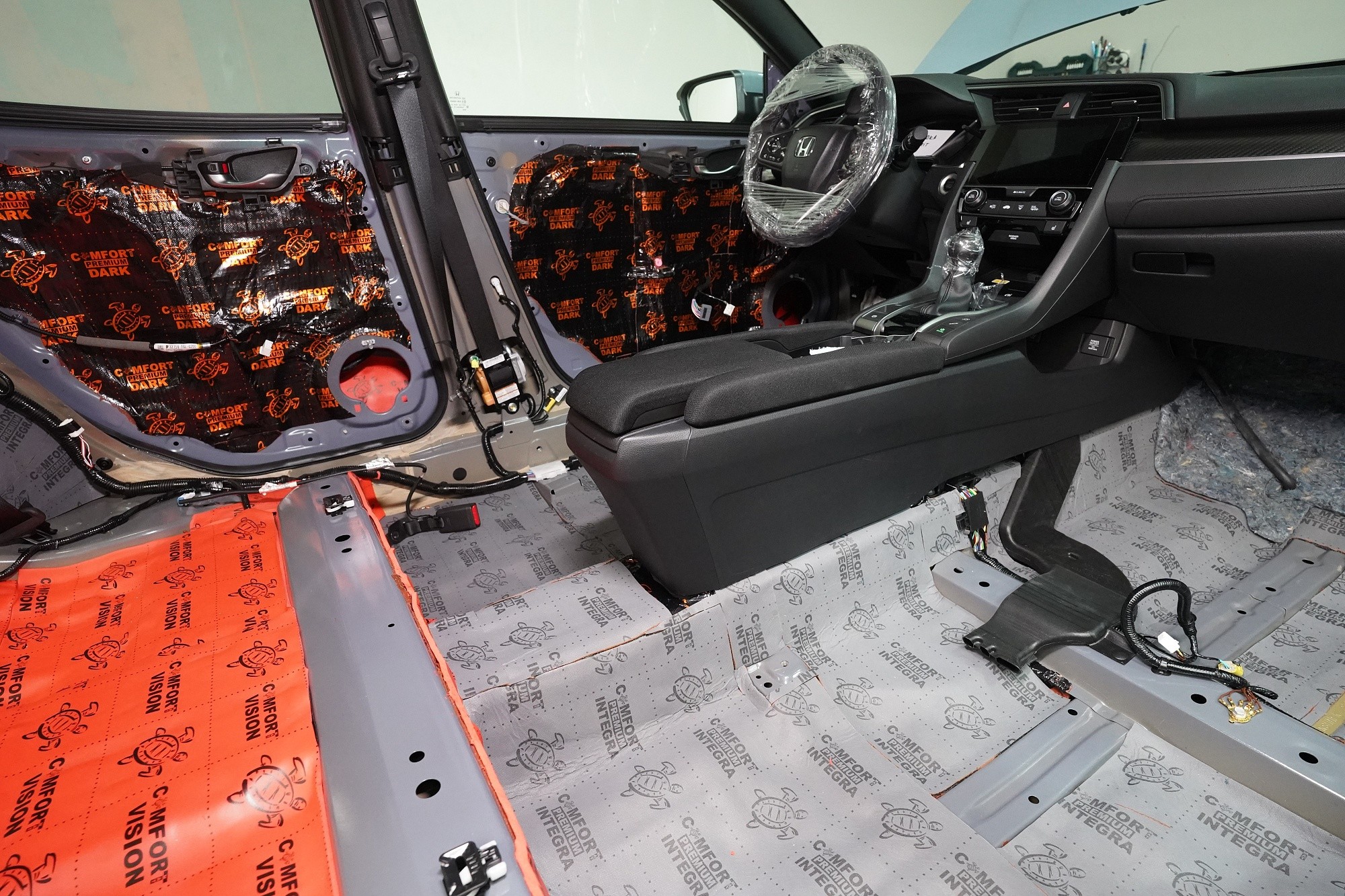

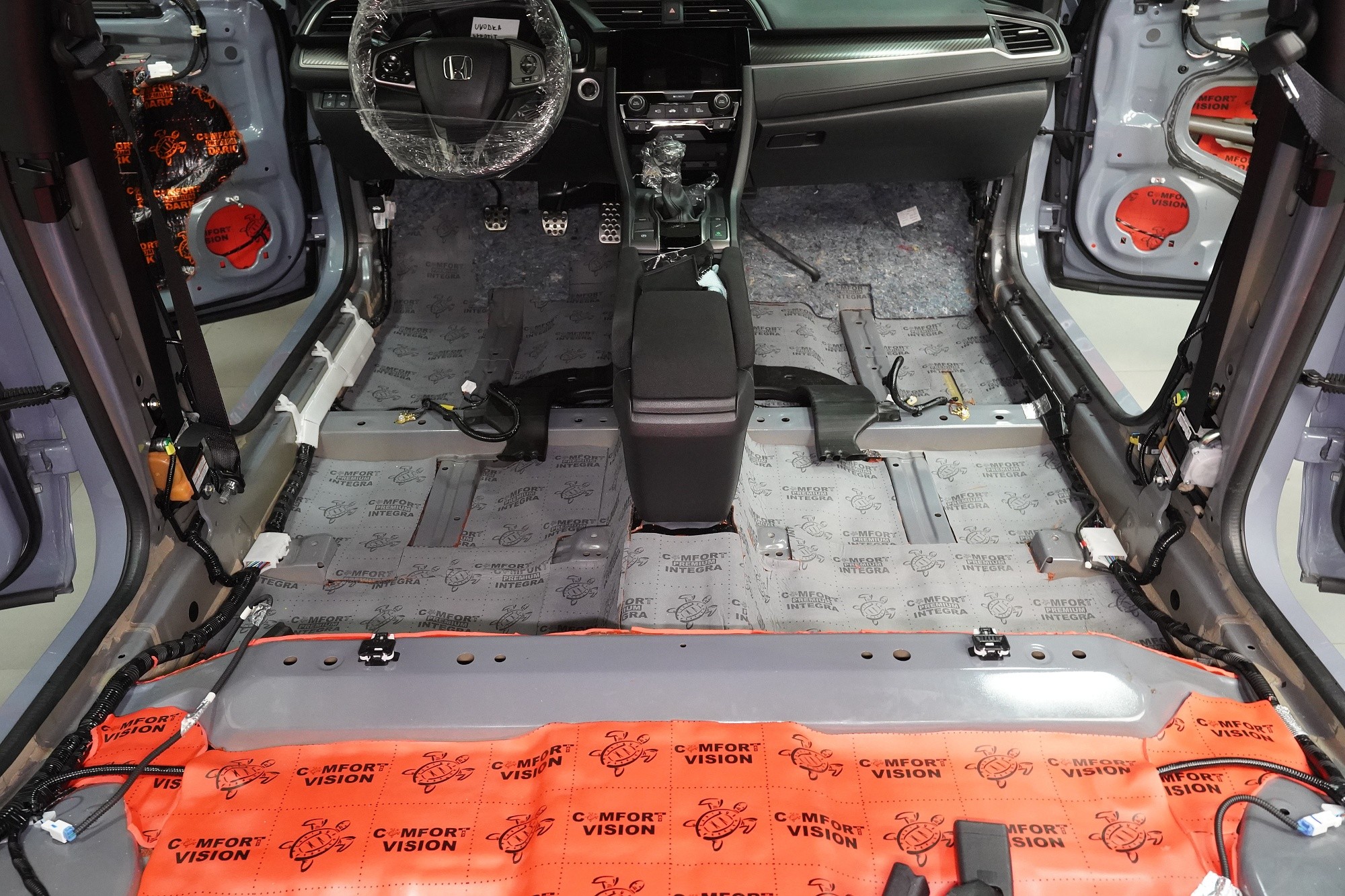

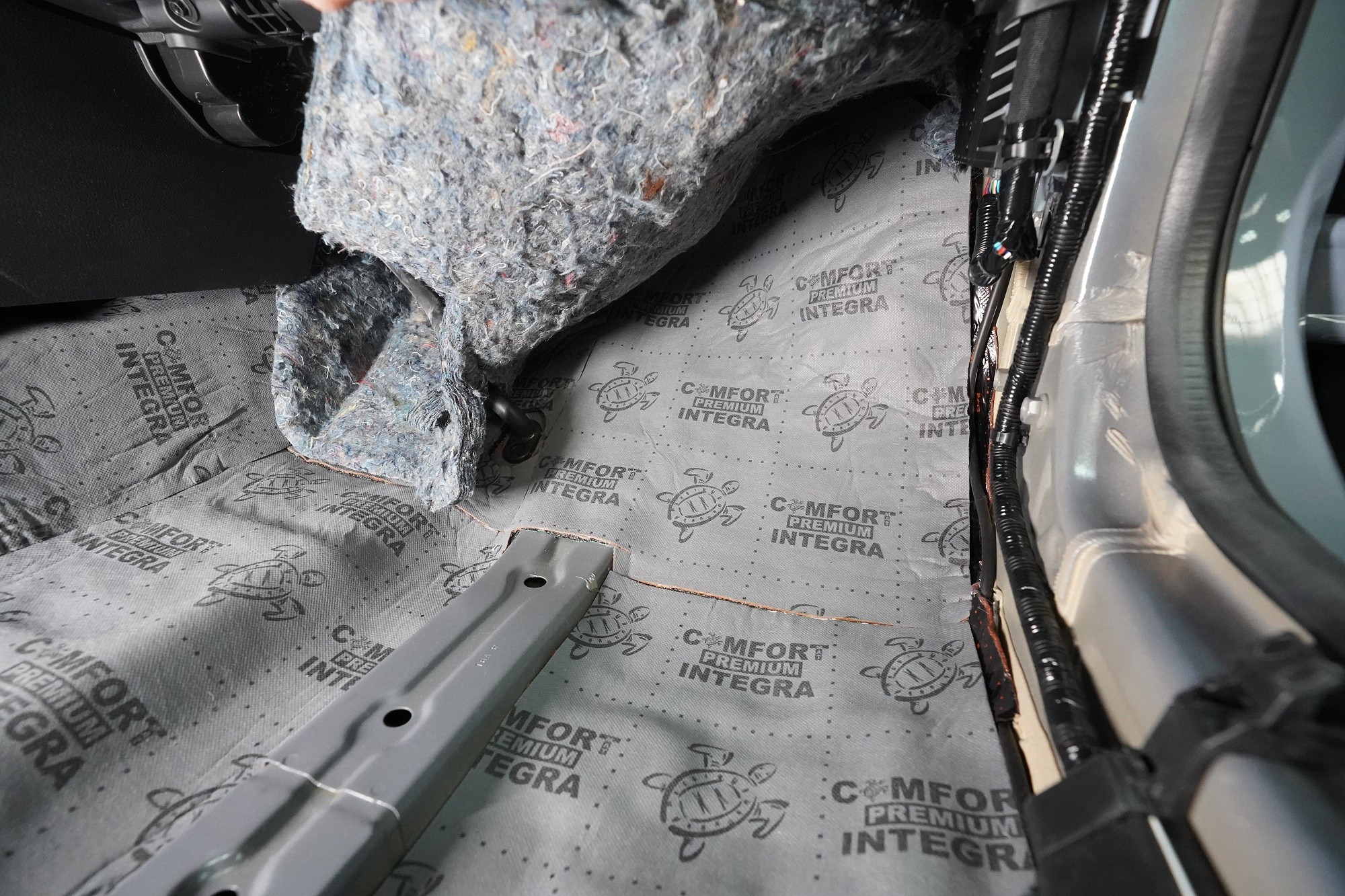

Druhou vrstvu u balíčku Standard Light tvoří membránový materiál Comfortmat Integra, který při tloušťce 6 mm poskytuje vysokou úroveň zvukové izolace až 28 dB. Zároveň se jedná o jeden z nejlehčích membránových materiálů na trhu a je tedy ideálním řešením pro účely této instalace. Prostor pod zadními sedačkami odhlučňujeme ultralehkým zvukově izolačním materiálem Comfortmat Vision.

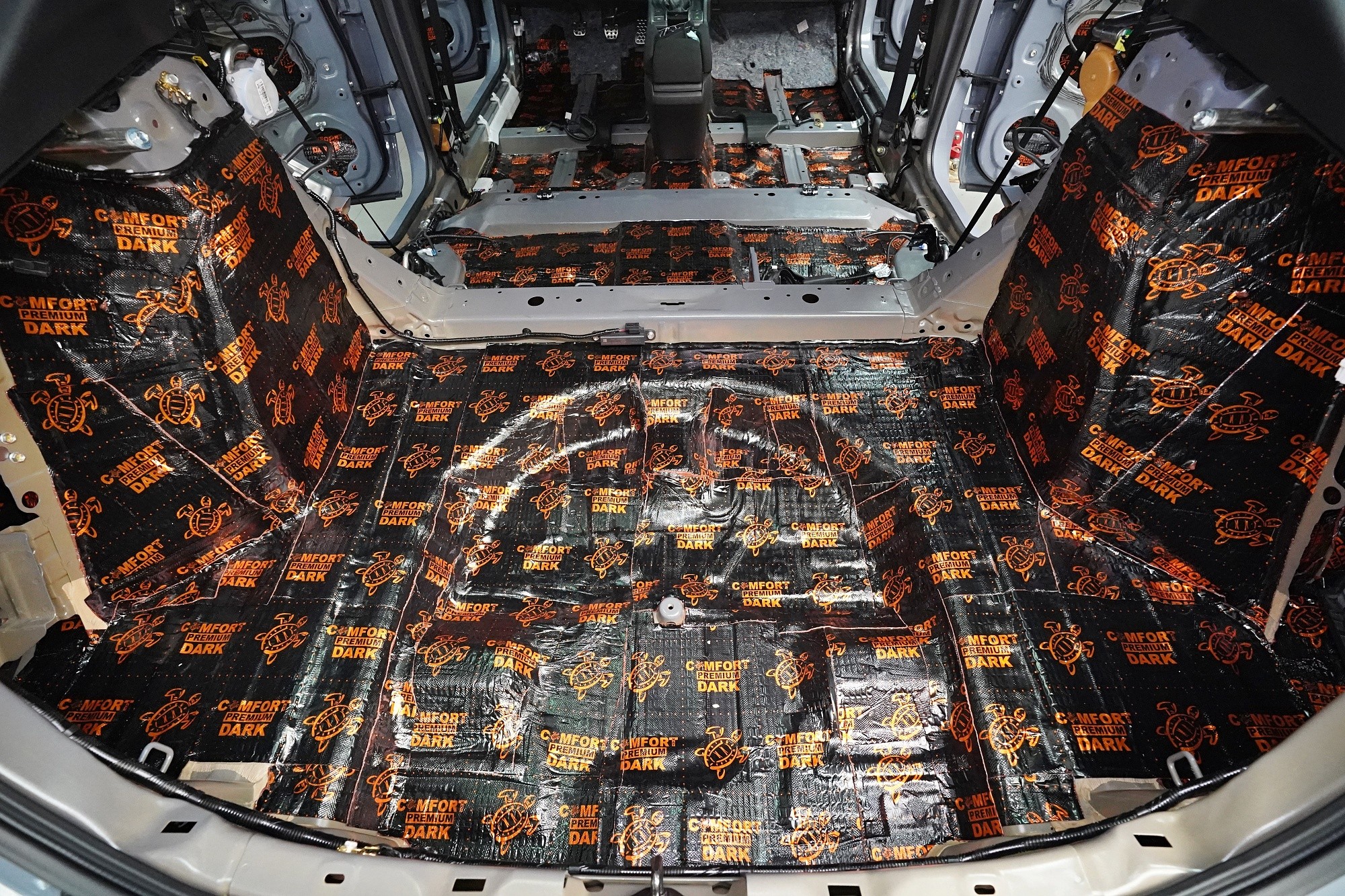

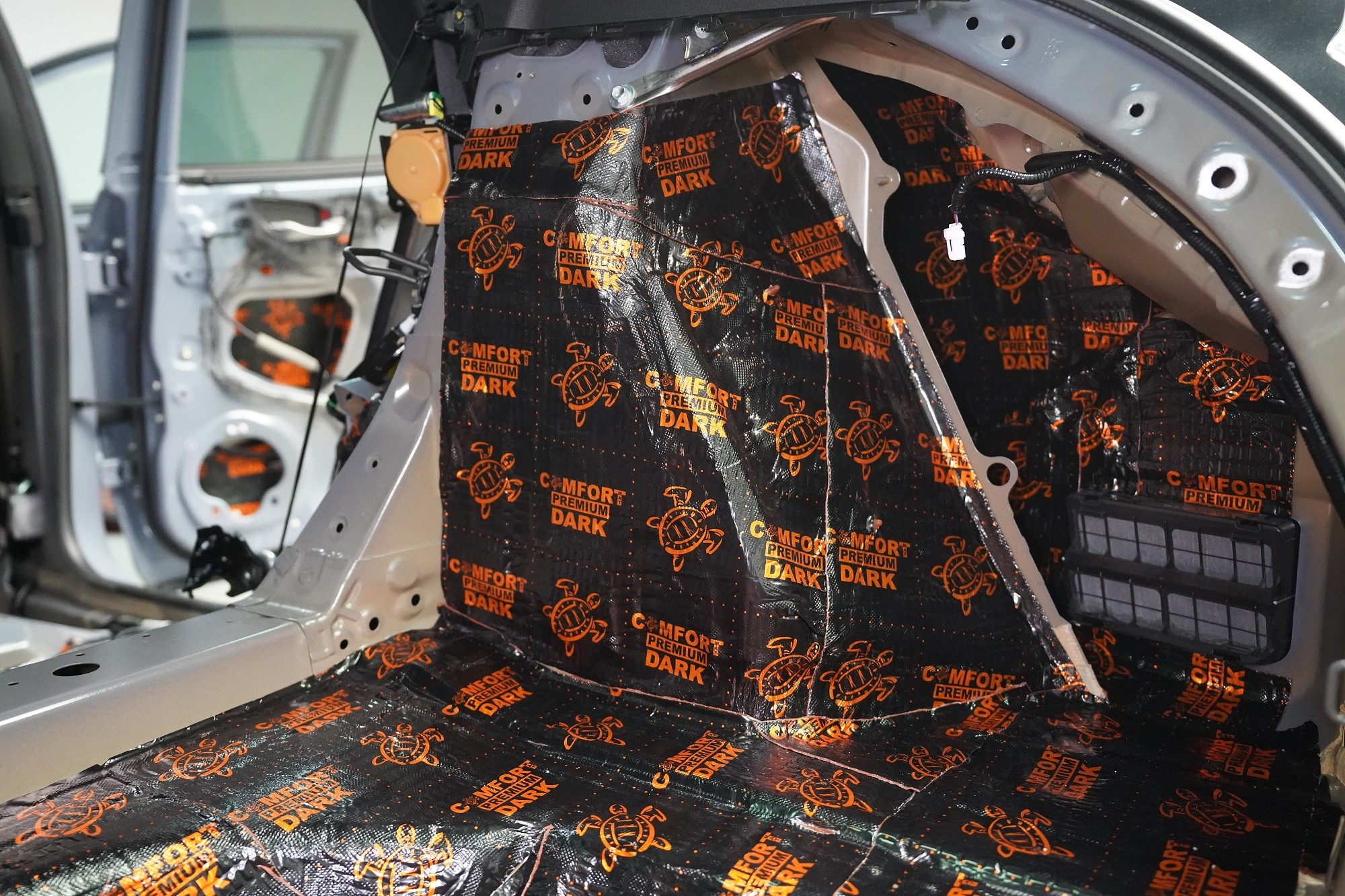

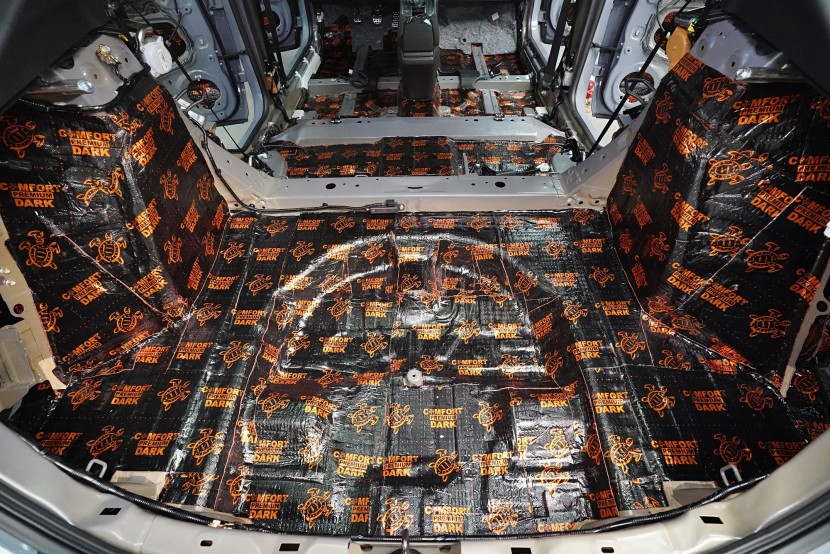

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy postupovat s velkou pečlivostí. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D2 o tloušťce 2,3 mm a MLF 0,35 jednotek. Ten nejen absorbuje vibrace, ale pohltí i nízkofrekvenční hluk v této oblasti.

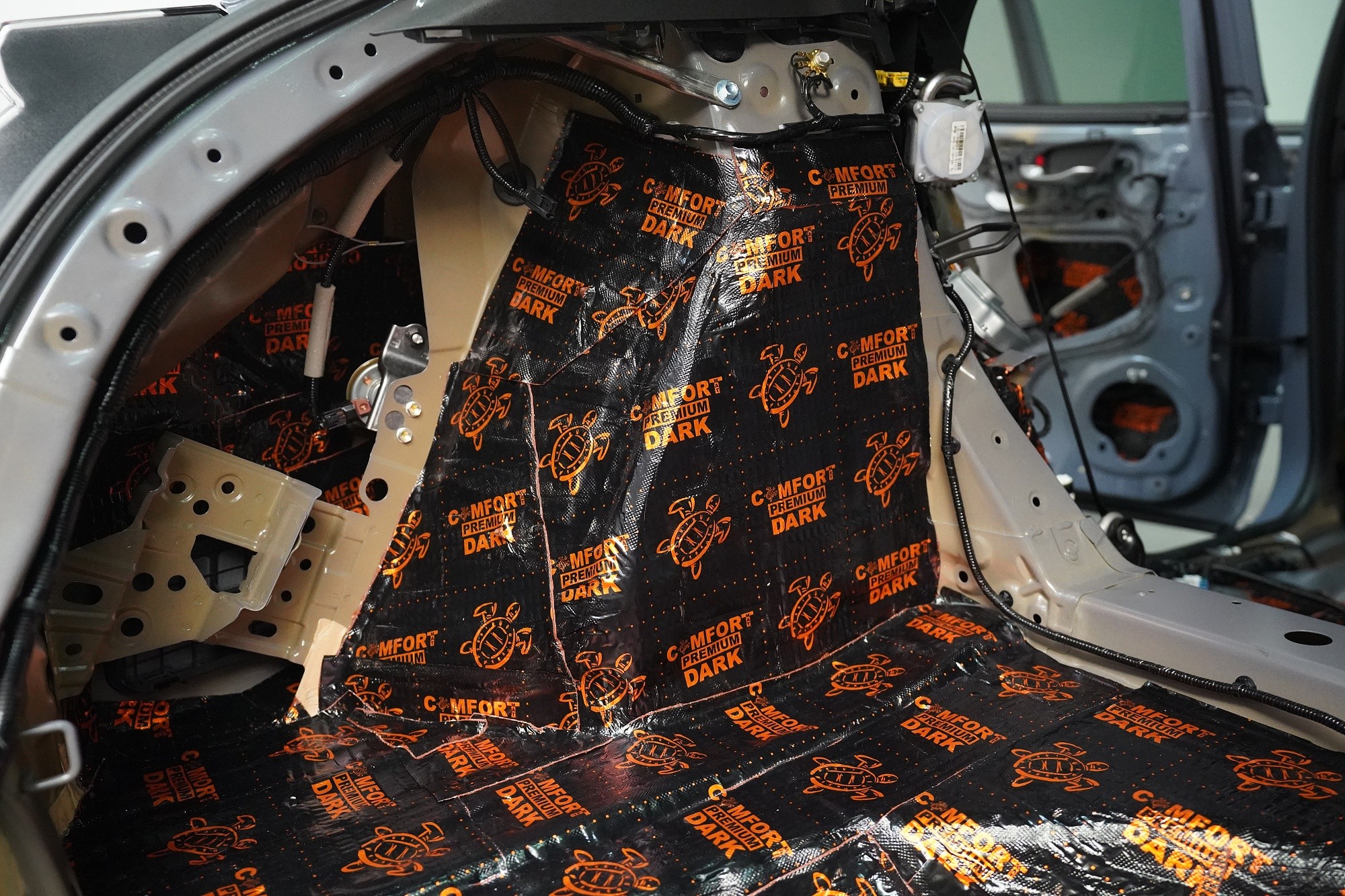

Na blatníky aplikujeme u balíčku Standard Light stejný antivibrační materiál jako na dno kufru, tedy Comfortmat Dark D2. Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu antivibračním materiálem Comfortmat Dark D3 o tloušťce 3 mm. Vibrace a nízkofrekvenční hluk od pneumatik i hluk létajících kamínků již nemá šanci a pokračujeme druhou vrstvou odhlučnění.

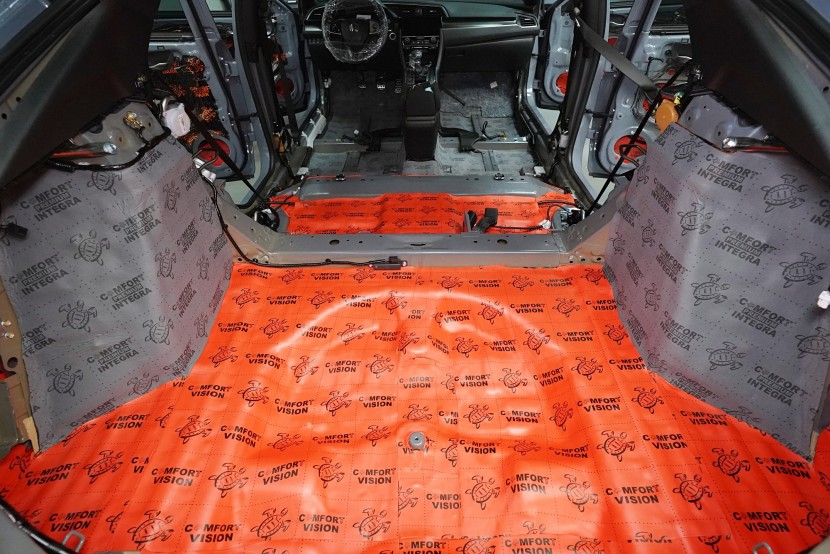

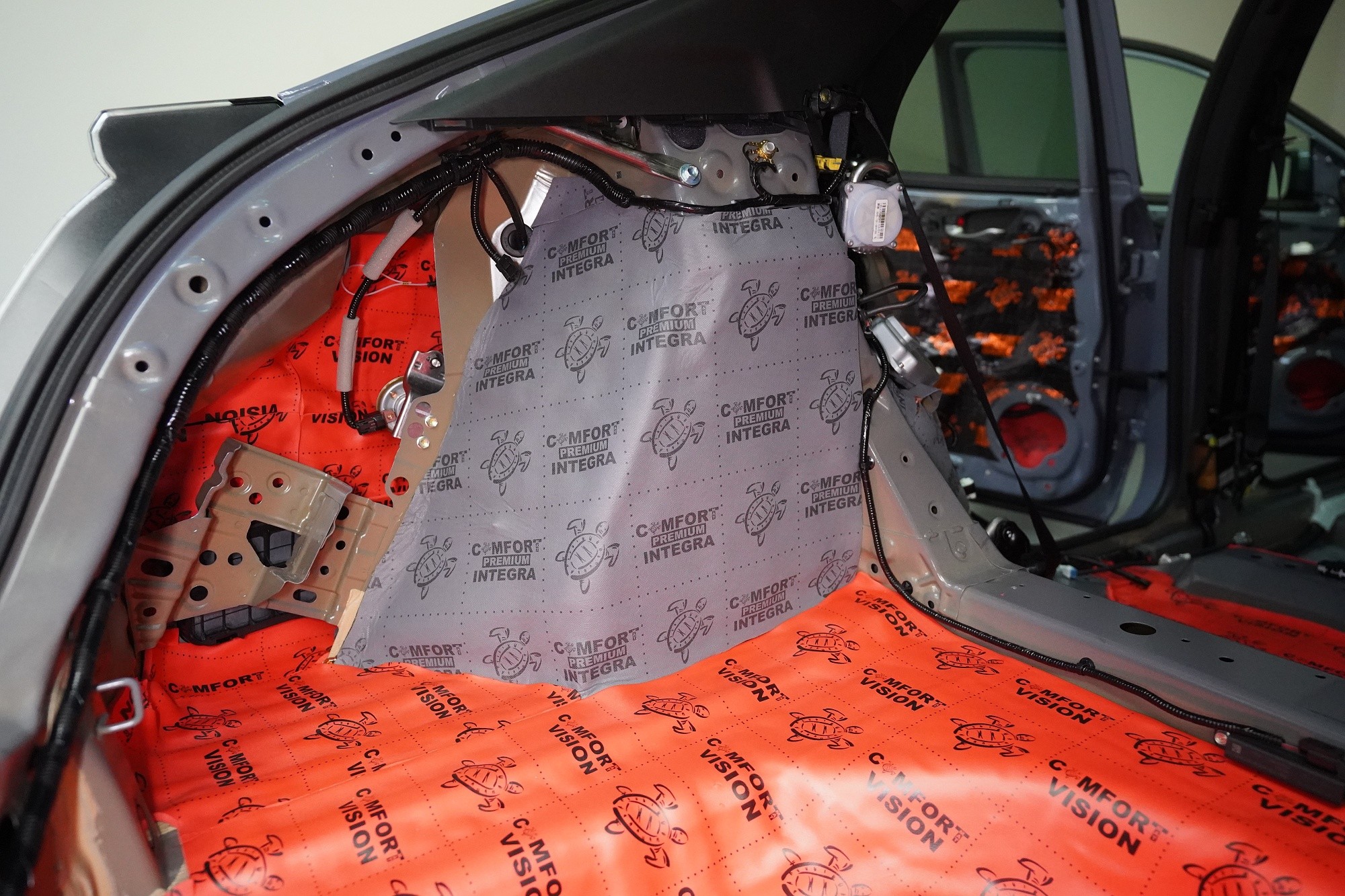

Rozdílné materiály volíme i ve druhé vrstvě odhlučnění. Na dno kufru a blatníky aplikujeme velmi lehký zvukově izolační materiál Comfortmat Vision, který při tloušťce 6 mm poskytuje zvukovou izolaci 15 dB. U běžných instalací aplikujeme 2x účinnější materiál Comfortmat Raptor, ale dnes myslíme především na celkovou hmotnost.

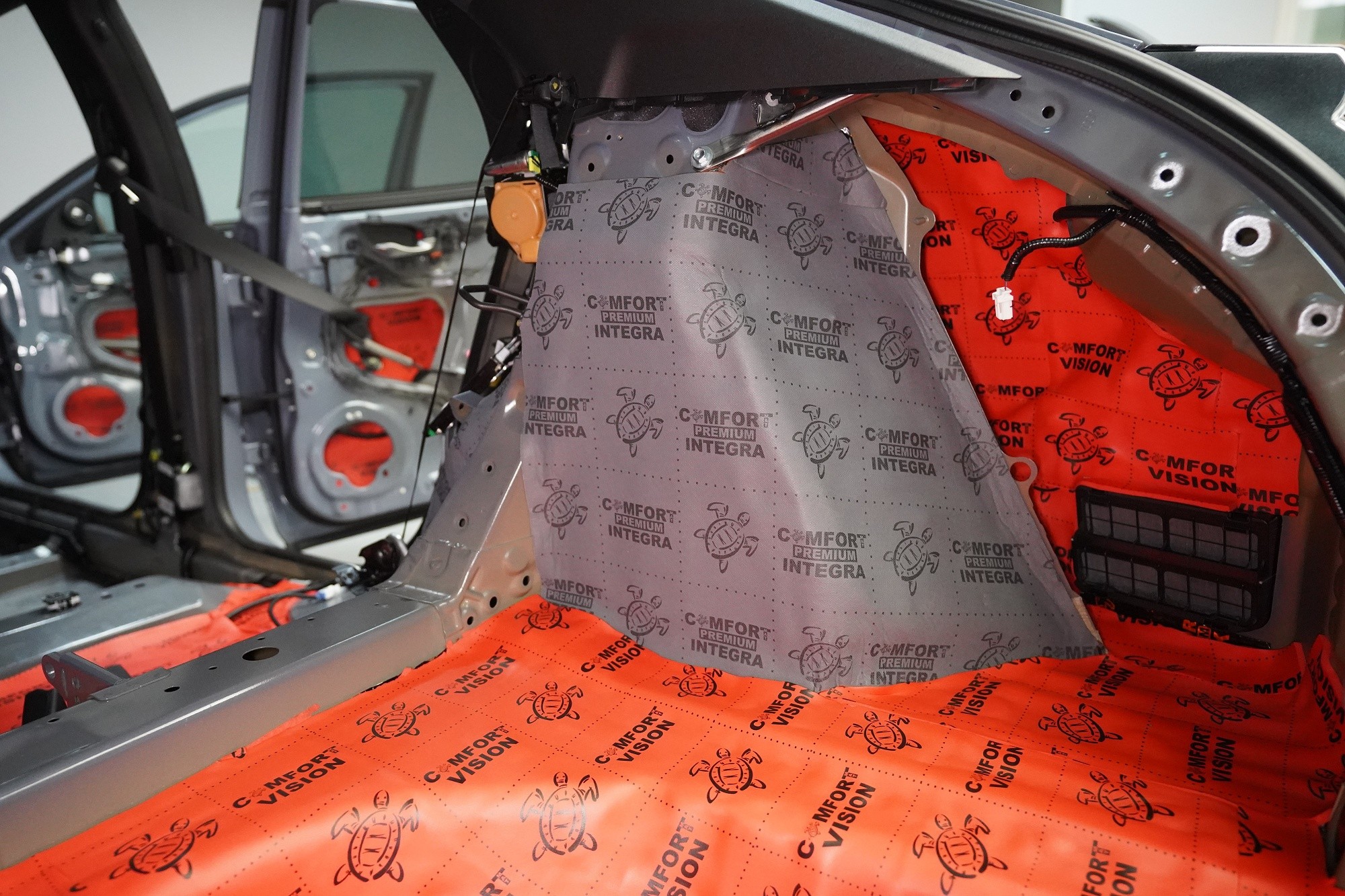

Přesto zadní podběhy odhlučňujeme velmi účinně a to stejným materiálem jako na podlaze. Ke slovu se tedy hlásí opět Comfortmat Integra. Zvuková izolace 28 dB je pro naše účely dostačující a hluk této oblasti výrazně snížíme při zachování nízké hmotnosti materiálu. Integra sice obsahuje těžkou protihlukovou membránu, ta je však oproti ostatním membránovým materiálům Comfortmat až 3x tenčí. A to samozřejmě umožňuje snížit hmotnost.

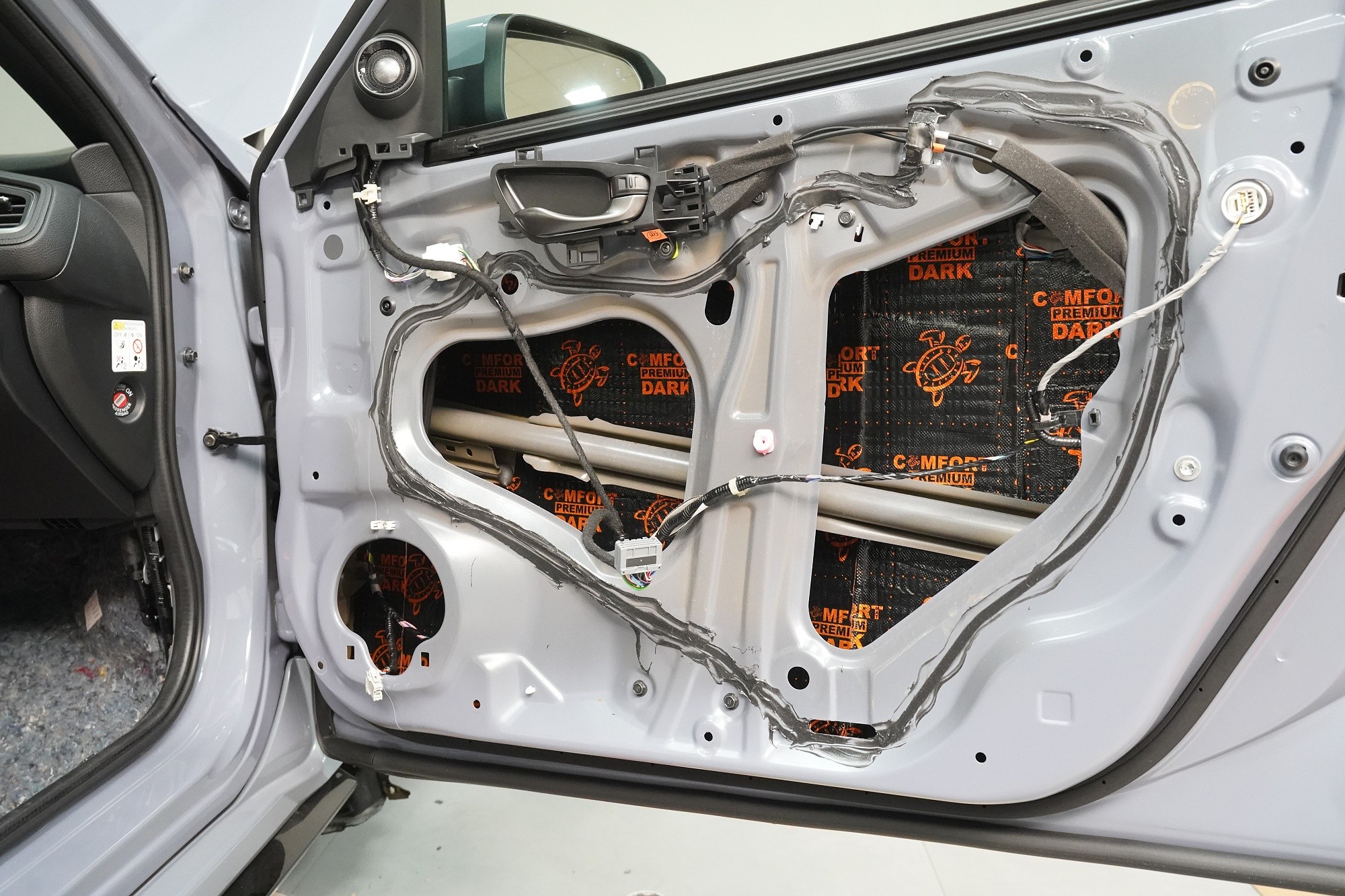

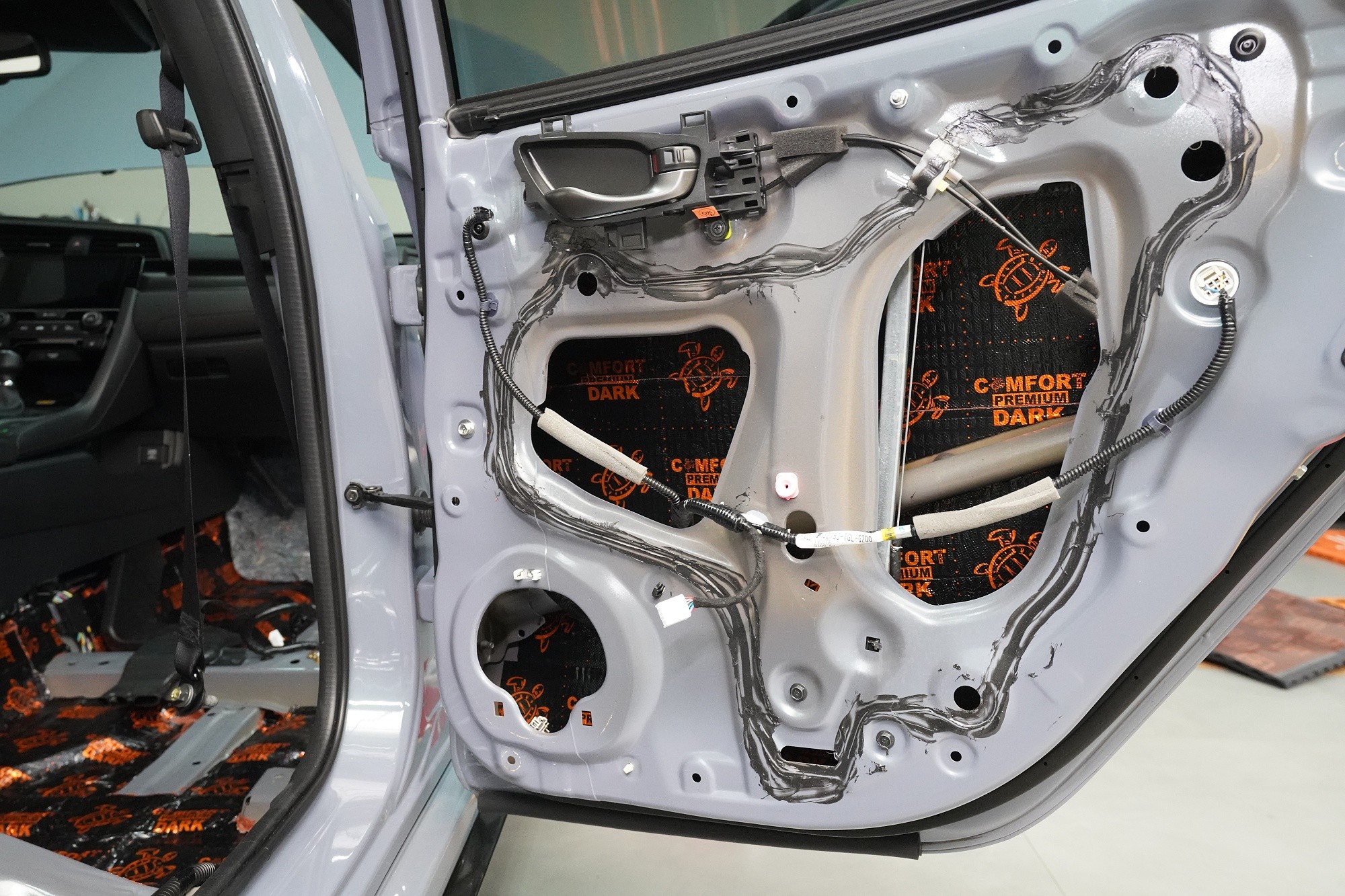

V rámci balíčku Standard Light volíme na vnější plech dveří lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm. Ten zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. Materiál disponuje velmi nízkou hmotností, je samozřejmě absolutně voděodolný a má mimo jiné antikorozní vlastnosti.

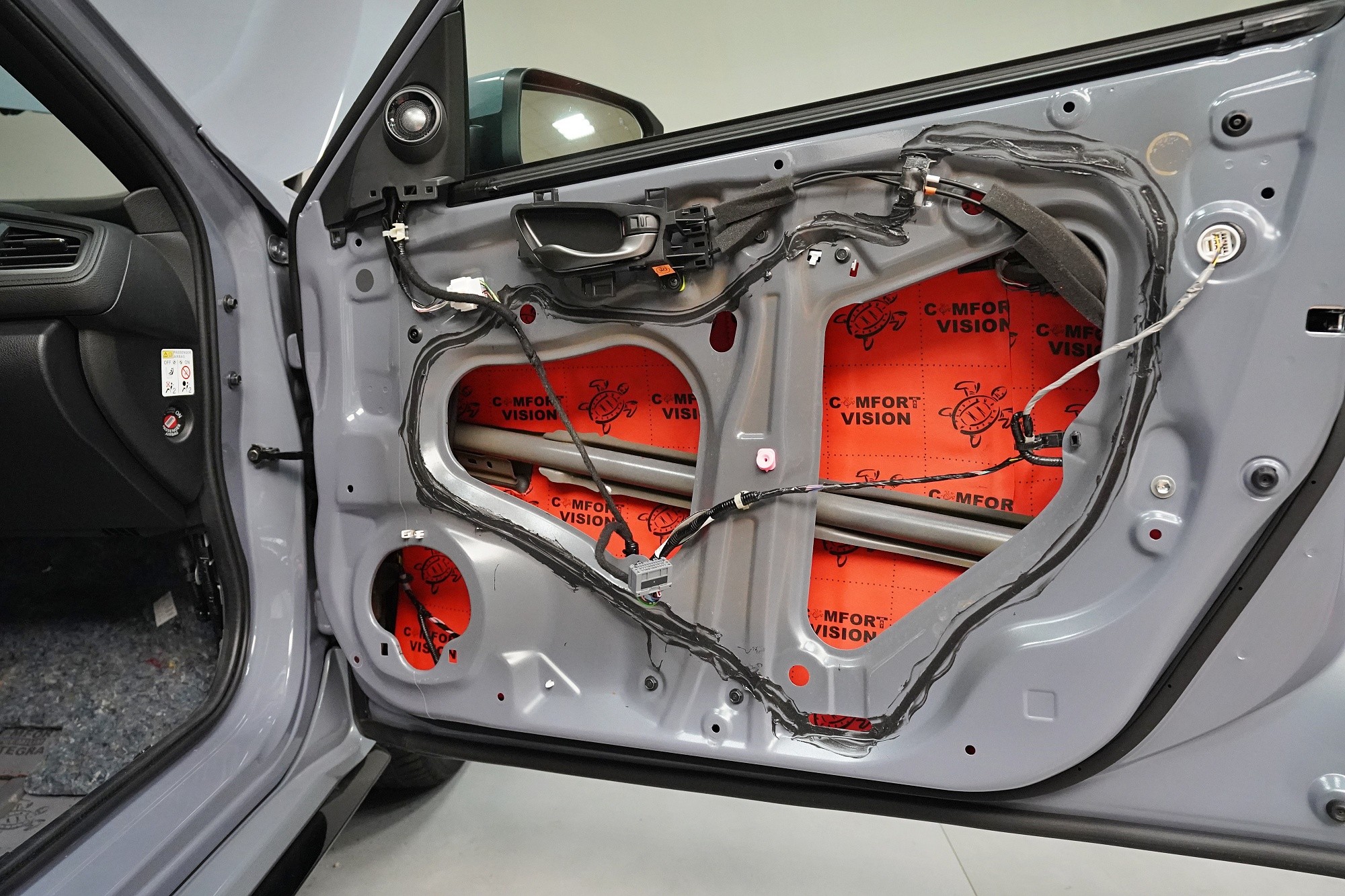

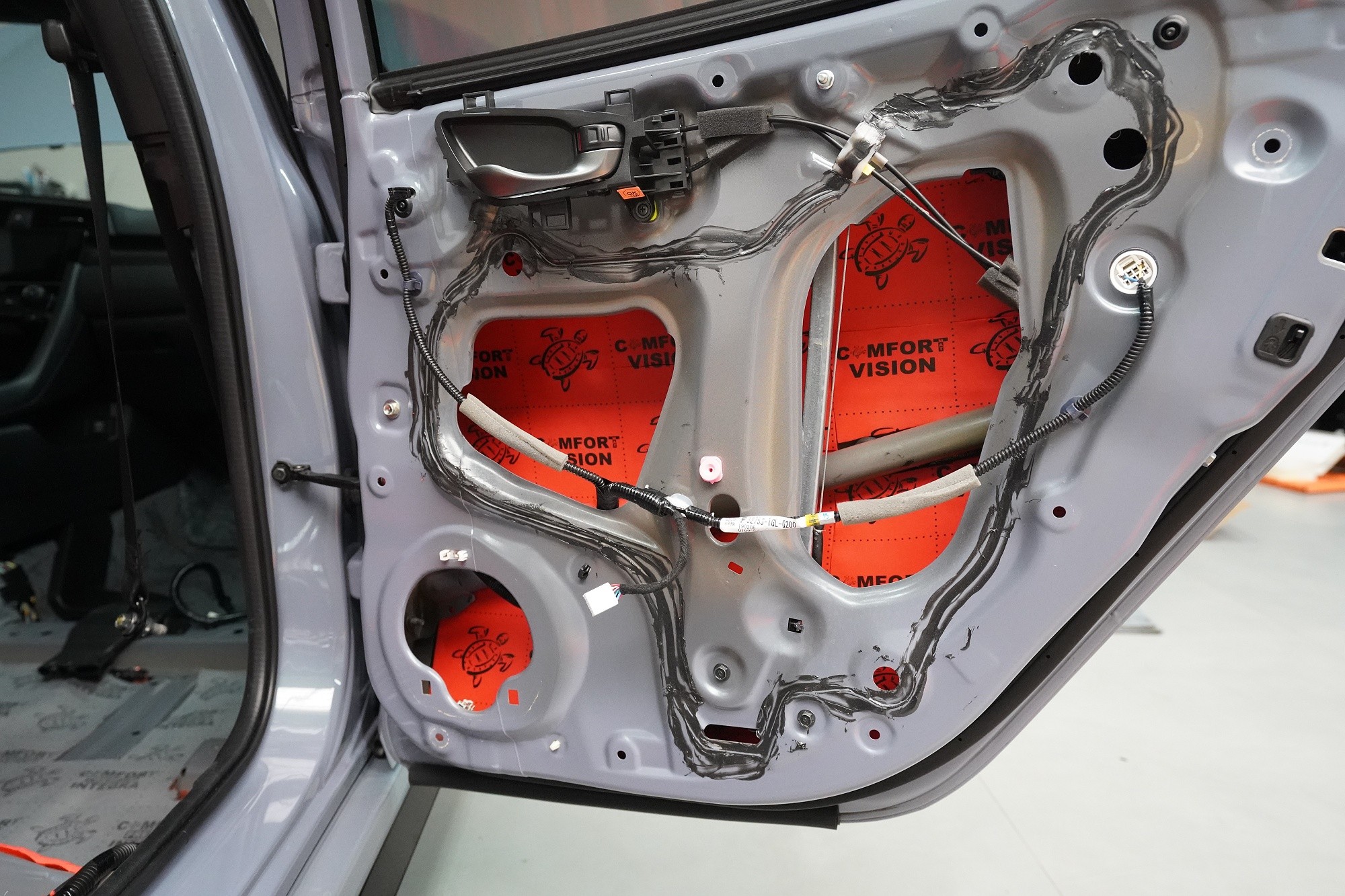

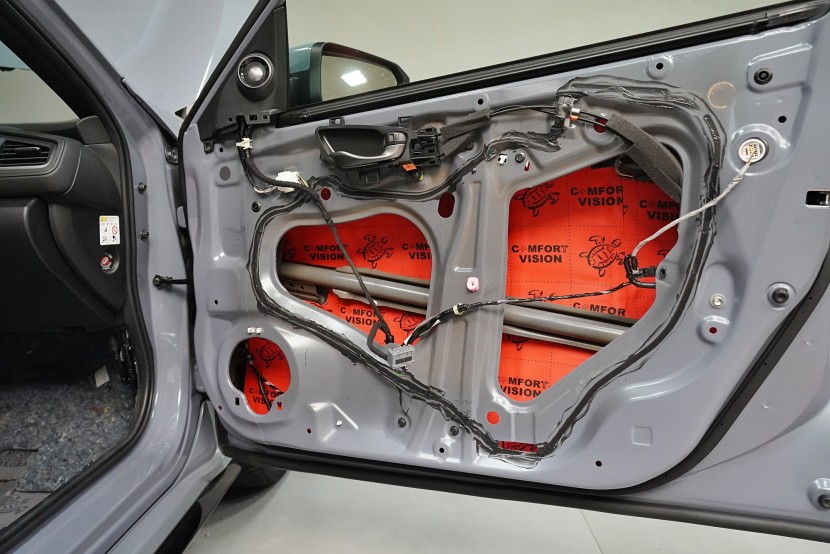

Druhou vrstvu tvoří opět zvukově izolační materiál Comfortmat Vision, který najdete i na ostatních částech vozu. Velmi nízkou hmotnost oceníte zejména při odhlučnění dveří, kde je nutné dbát i na tento důležitý parametr. Vision je absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Zvuková izolace 15 dB je pro účely montáže zaměřené na nízkou hmotnost dostačující.

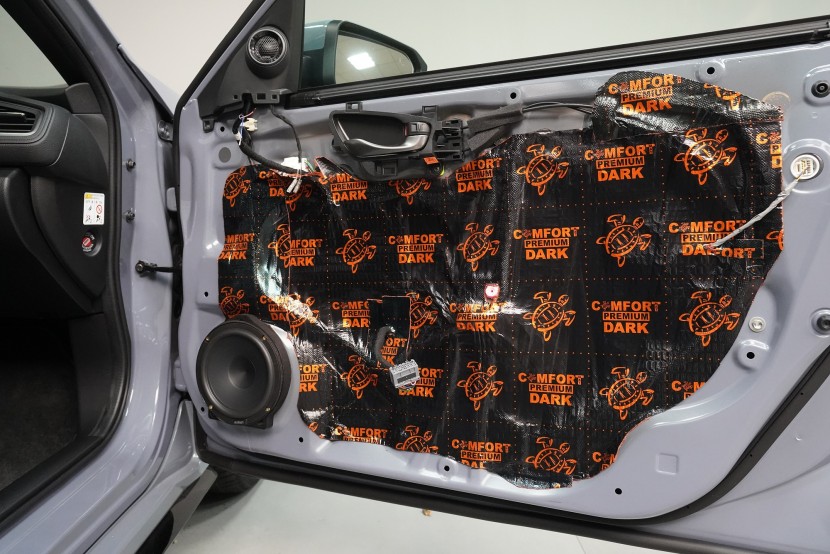

Třetí vrstvou je taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

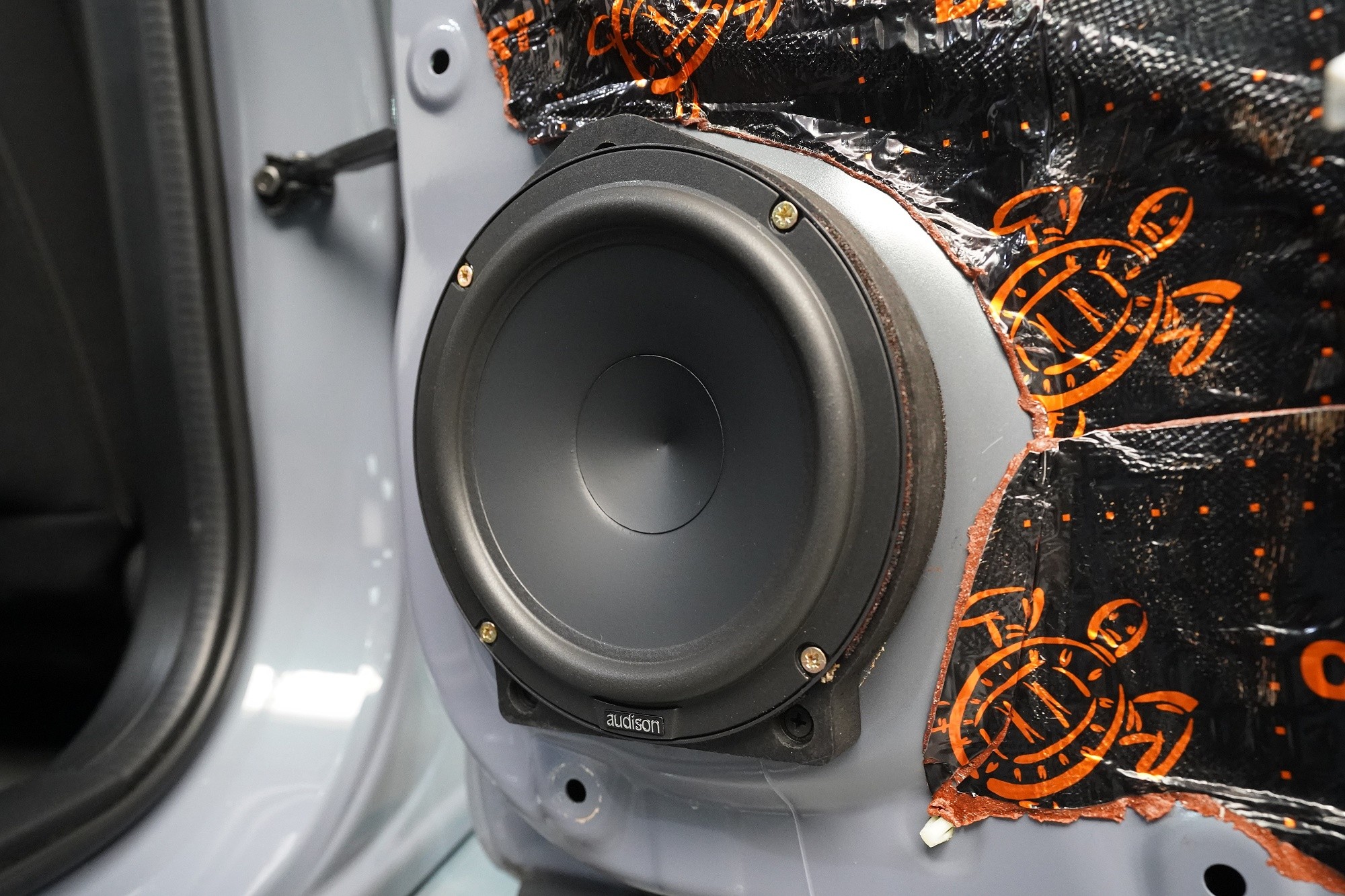

Reproduktory italského výrobce Audison nabídnou velmi kvalitní zvuk a díky vysoké citlivosti přes 92 dB jsou vhodné jak pro zapojení na rádio, tak na externí zesilovač díky vysokému výkonu 115 W RMS. V tomto případě jsme zvolili první možnost. Zmíněné reproduktory jsme nainstalovali do předních i zadních dveří tohoto vozu.

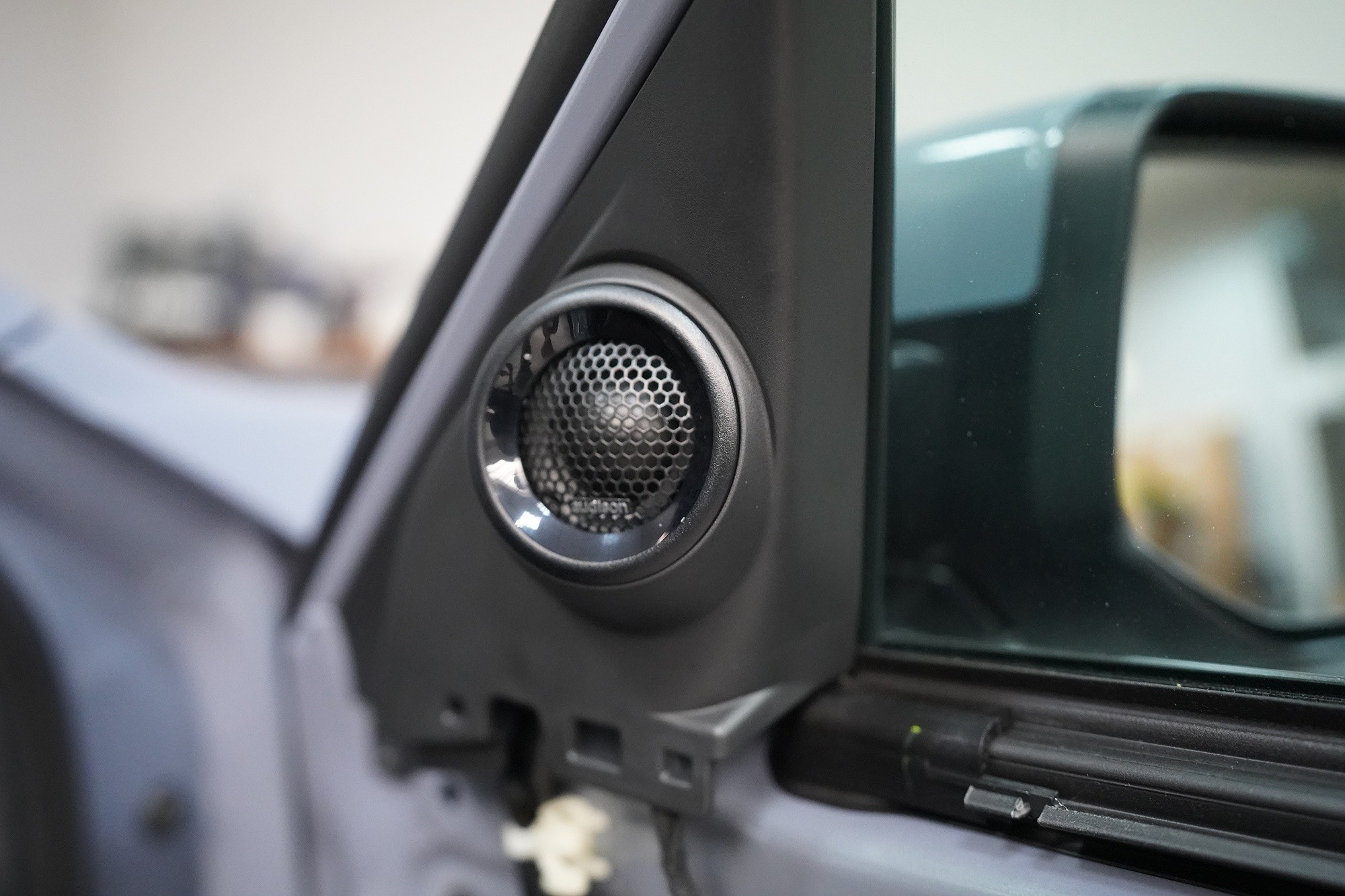

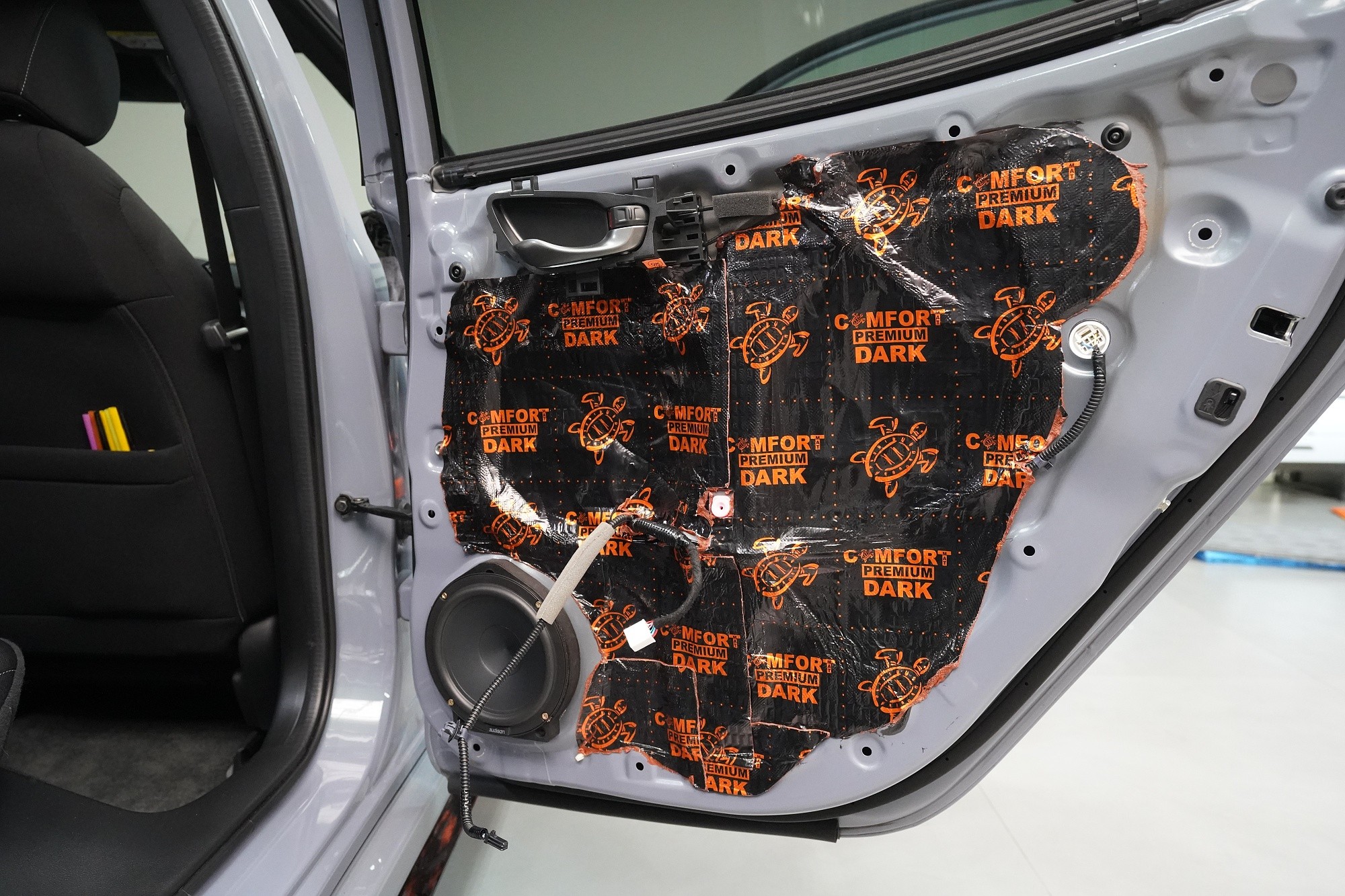

Nové výškové reproduktory s 26 mm kalotou vyrobenou z kombinace hedvábí a bavlny jsou umístěny místo továrních výškových reproduktorů a po zpětné instalaci krycí mřížky zachováme původní design interiéru. U zadních dveří postupujeme podobně, pouze výškové reproduktory jsou umístěné v plastové dveřní výplni. Fotografie zadních dveří najdete v naší fotogalerii, kterou zobrazíte po kliknutí na libovolný obrázek.

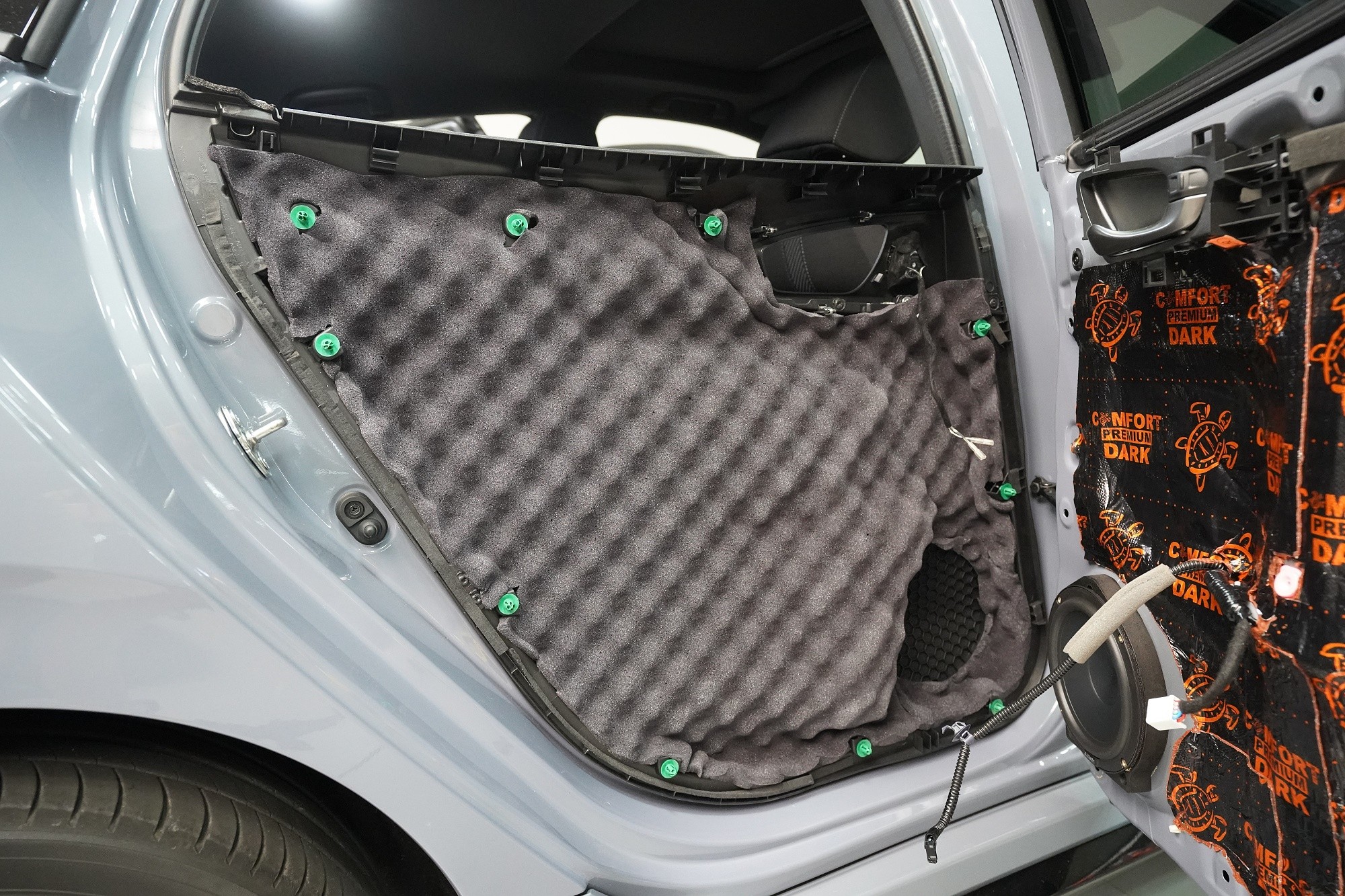

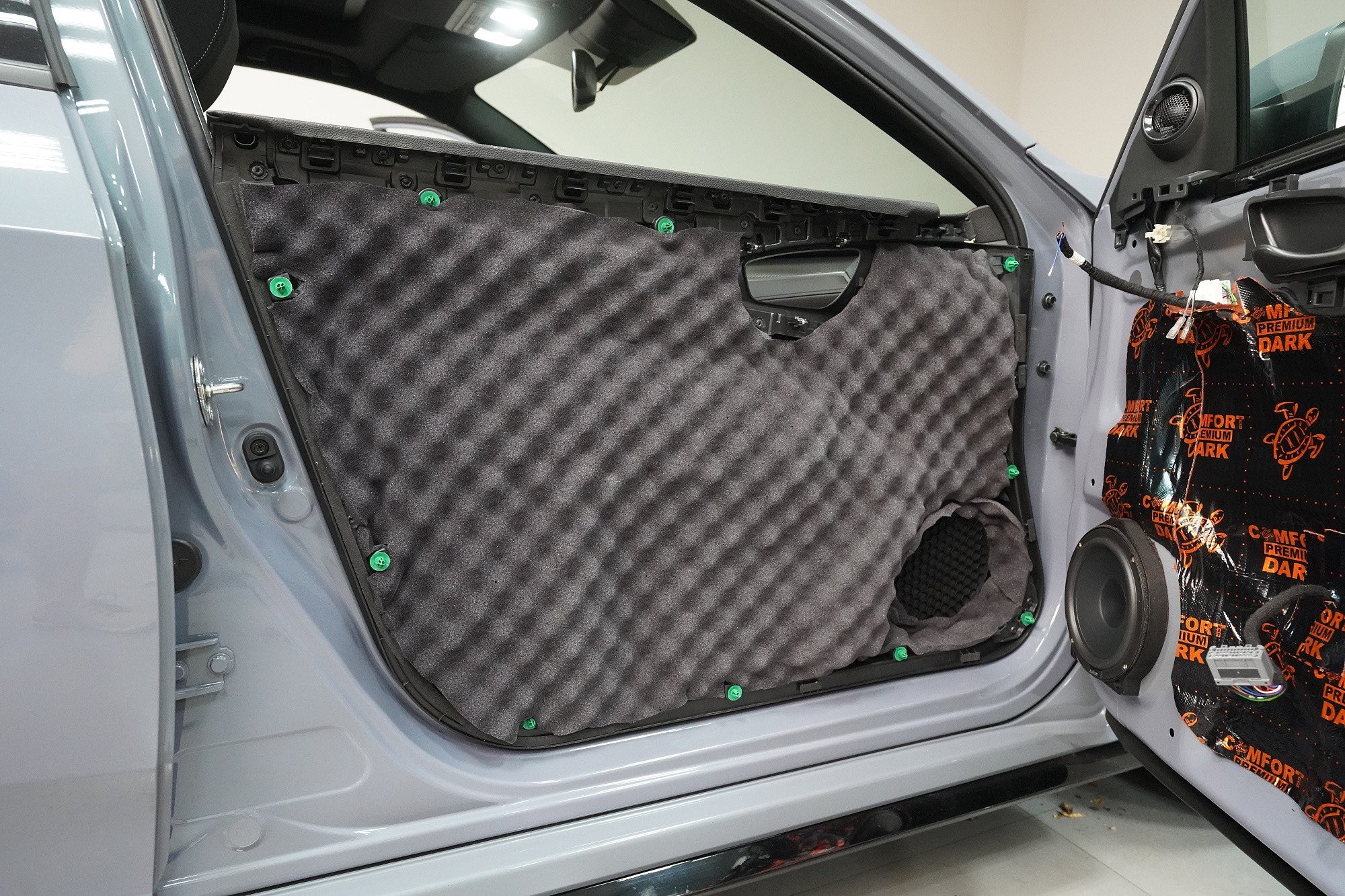

Poslední vrstvou je Comfortmat Softwave o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.
