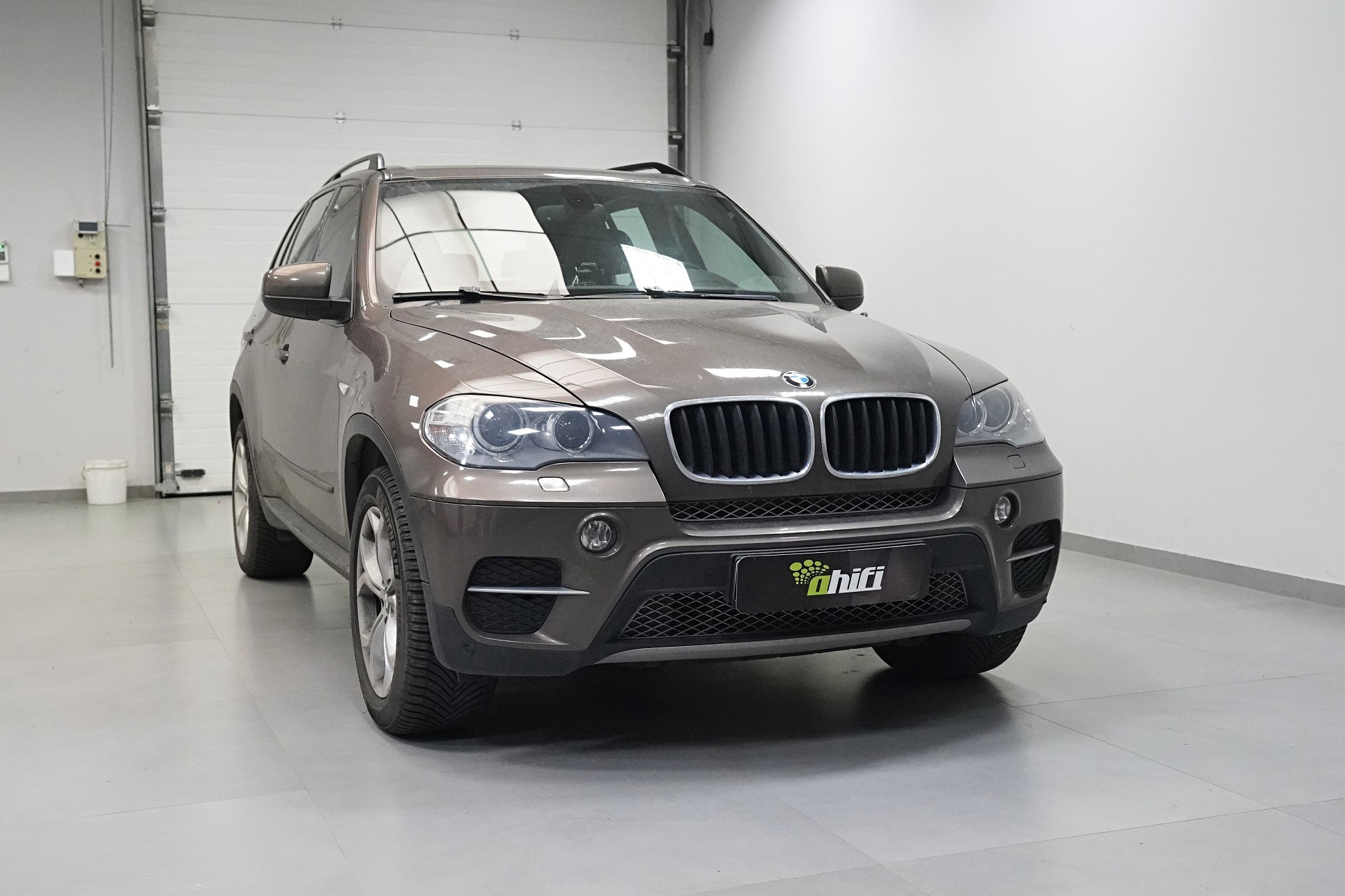

BMW X5 (E70) - odhlučnění

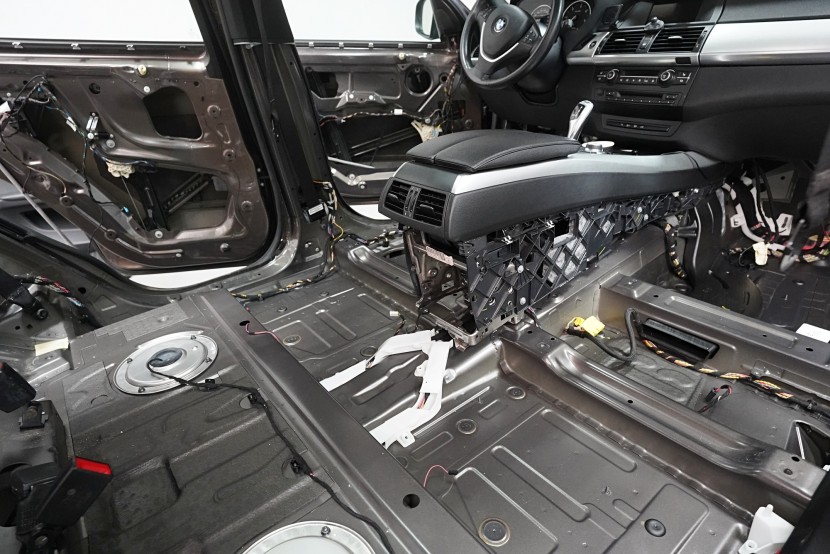

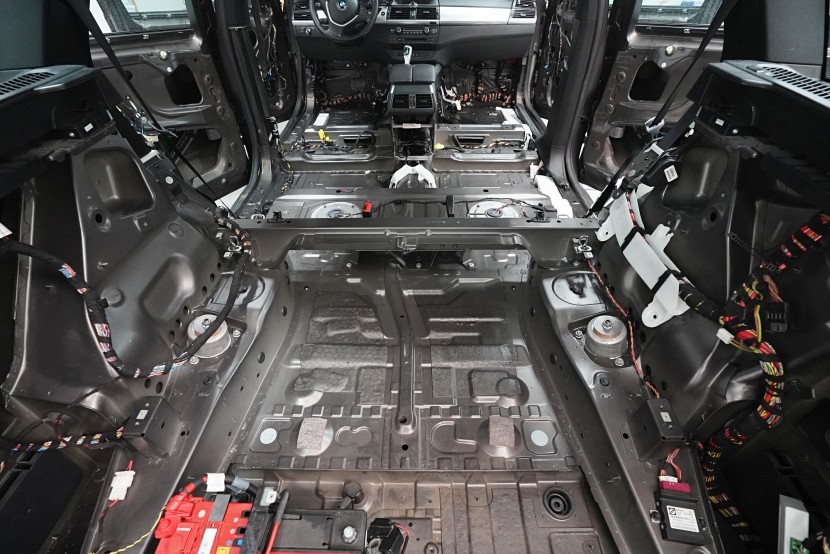

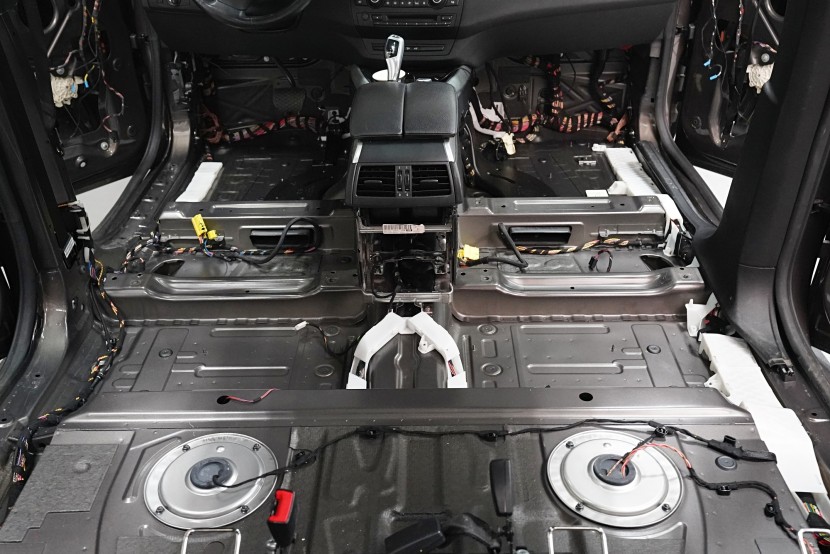

Z fotografií můžete poznat, že vůz je z výroby prakticky neodhlučněn a ačkoliv se jedná o tehdejší prémiovou třídu, až na malé výjimky zcela chybí ochrana proti vibracím. Zvuková izolace byla přítomna v podobě silnější gumy, která je součástí čalounění podlahy a zadních podběhů. Přesto je tento stav zcela nedostačující a proto se pouštíme do práce.

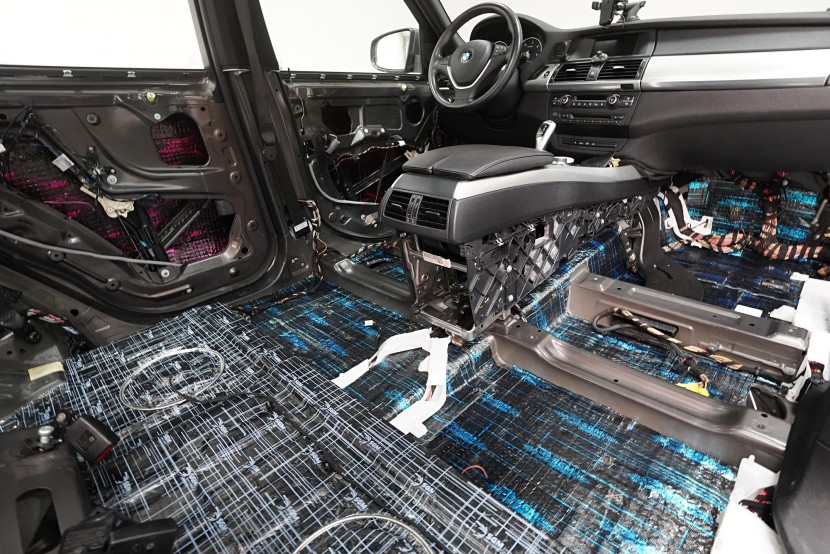

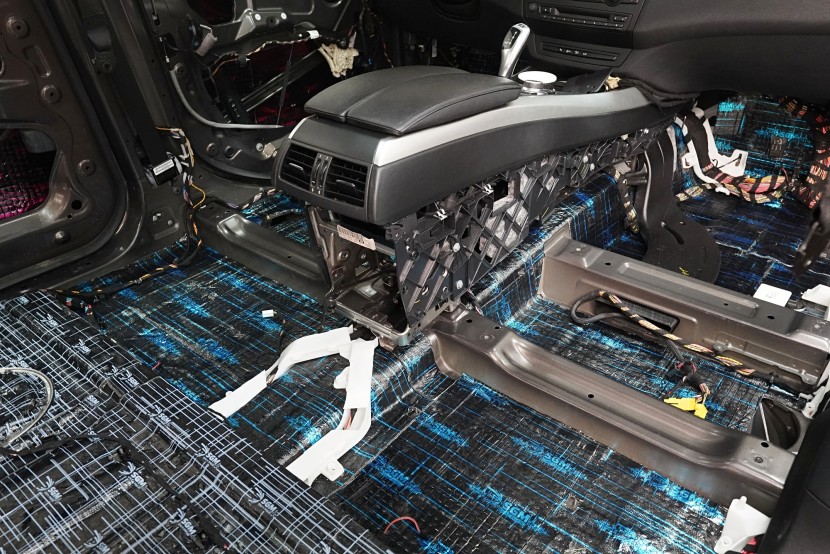

Podlaha je extrémně náchylná nejen na hluk, ale vzhledem k velké ploše i na výrazné vibrace od odrážejícího se hluku vozovky, od motoru, převodovky, pneumatik i výfukového systému. U balíčku Premium Plus volíme v první vrstvě jeden z nejúčinnějších materiálů na trhu o tloušťce 4 mm, konkrétně SGM Dual Prime s rekordním akustickým ztrátovým činitelem (MLF) o hodnotě 0,66 jednotek. Antivibrační materiál s těmito vlastnostmi dokáže účinně zamezit šíření vibrací a nízkofrekvenčního hluku a díky své flexibilitě jej není nutné nahřívat.Dual aplikujeme na všechny přístupné oblasti, abychom umožnili absorbci maximálního množství vibrací.

Na prostor pod zadními sedačkami aplikujeme tenčí antivibrační materiál SGM Onyx 3 o tloušťce 3 mm a taktéž s velmi vysokým MLF o hodnotě 0,47 jednotek. I Onyx se vyznačuje kromě vysoké účinnosti skvělou flexibilitou a práce s ním je radostí. Okraj víka palivového čerpadla necháváme nezakryté kvůli snadnějšímu přístupu v budoucnosti.

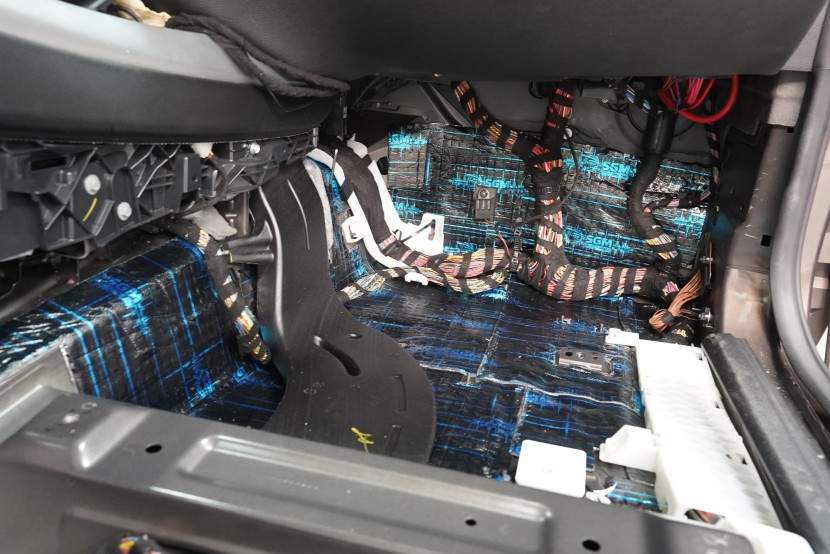

Dual Prime aplikujeme na všechny přístupné oblasti, abychom umožnili absorpci maximálního množství vibrací a nízkofrekvenčního hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 4 mm a zvukově izolačním membránovým materiálem v druhé vrstvě o tloušťce 6 mm. Celkem tedy 10 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

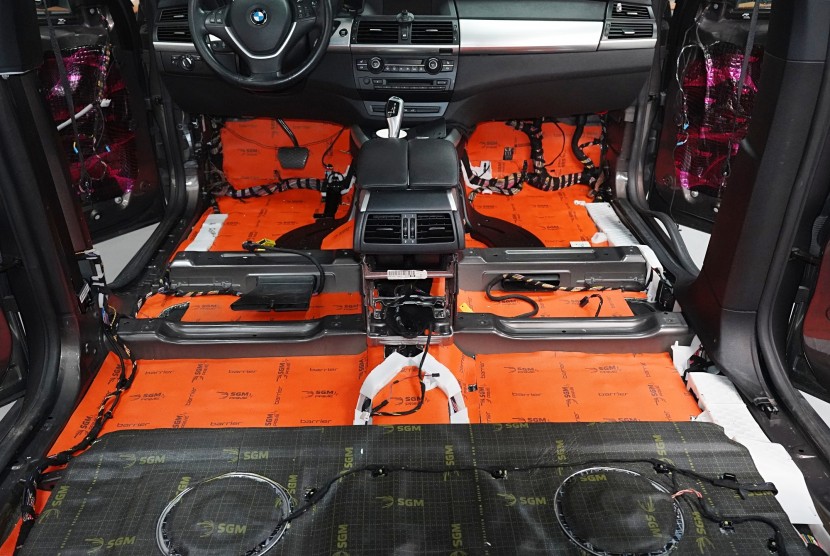

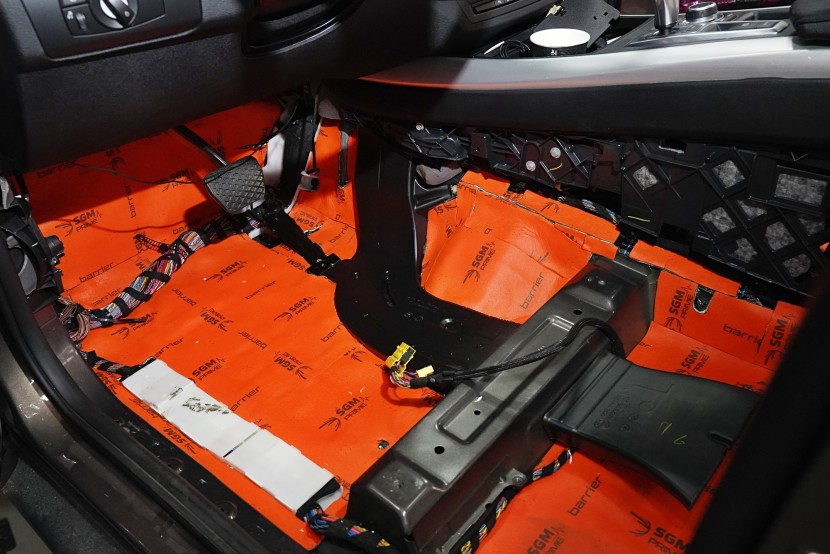

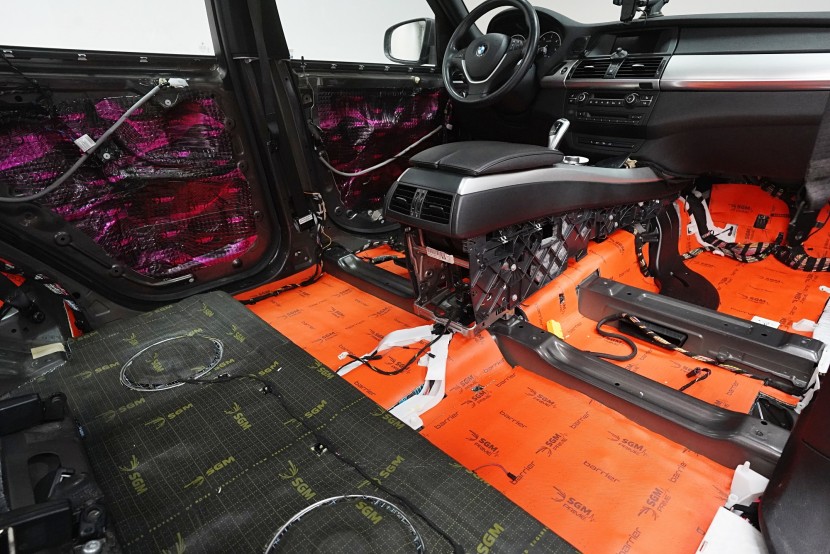

Po celé ploše podlahy najdete membránový materiál SGM Barrier Mix, který se pyšní schopností zvukové izolace až 35 dB a přitom tloušťkou pouhých 6 mm. Díky své 2 mm silné protihlukové membráně materiál plně nahrazuje druhou i třetí vrstvu odhlučnění, což výrazně usnadňuje instalaci. Taktéž Barrier Mix aplikujeme na všechna dostupná místa a maximálně tak zamezíme hluku od podlahy i předních podběhů. Na prostor pod zadními sedačkami je obvykle velmi málo místa, proto volíme membránový materiál SGM Silton s tloušťkou pouhých 4 mm, přitom schopností zvukové izolace až 27 dB.

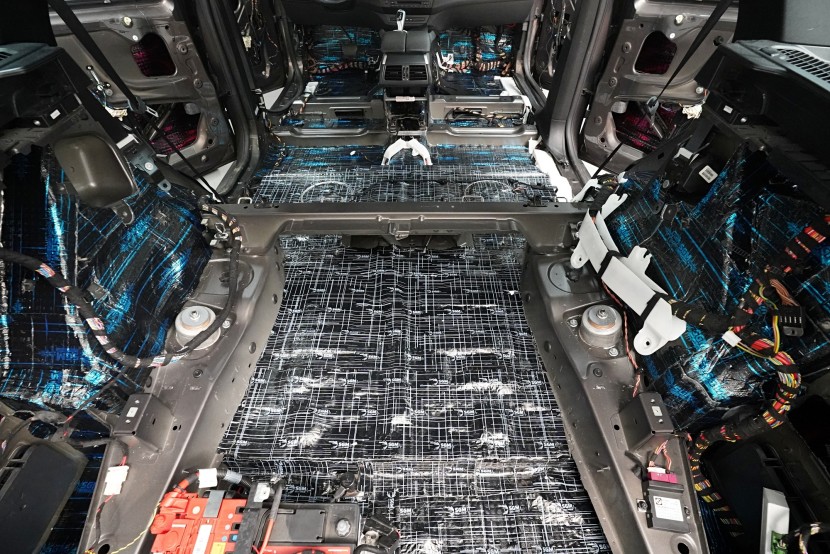

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy postupovat s velkou pečlivostí při výběru vhodných materiálů. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy SGM Onyx 3 o tloušťce 3 mm. Ten nejen absorbuje veškeré vibrace, ale pohltí i nízkofrekvenční hluk.

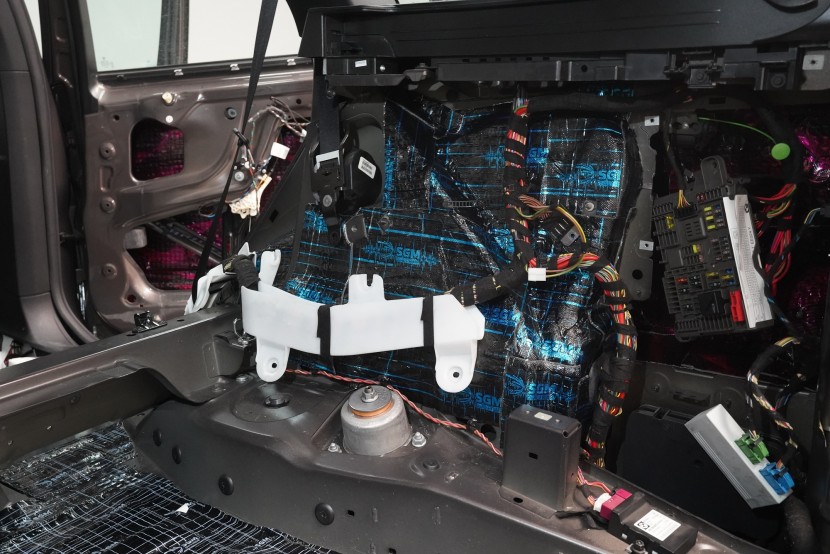

Na blatníky aplikujeme odlehčený antivibrační materiál SGM Air 3, který se pyšní nejen velmi nízkou hmotností, ale vysokým ztrátovým činitelem 0,42 jednotek. A konečně zadní podběhy opatříme stejně jako podlahu nejlepším z nejlepších - SGM Dual Prime. Vibrace a nízkofrekvenční hluk od pneumatik i létajících kamínků již nemá žádnou šanci a jdeme na druhou vrstvu.

I druhá vrstva je rozmanitá, což můžete vidět na rozdílných barvách materiálů. A nemá to pouze estetické důvody, každý materiál plní jinou funkci. Na dno kufru aplikujeme membránový materiál SGM Barrier Ultra, který disponuje schopností zvukové izolace až 33 dB a tloušťka 6 mm je pro dno kufru tohoto vozu optimálním řešením.

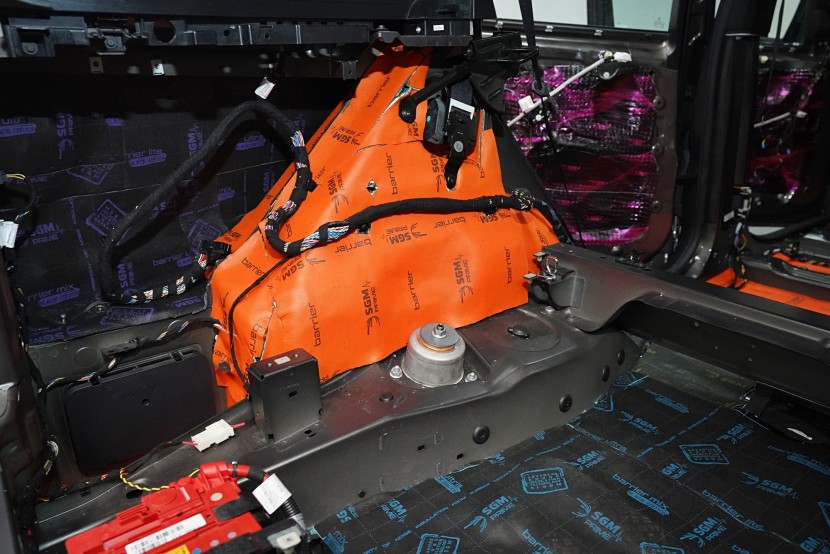

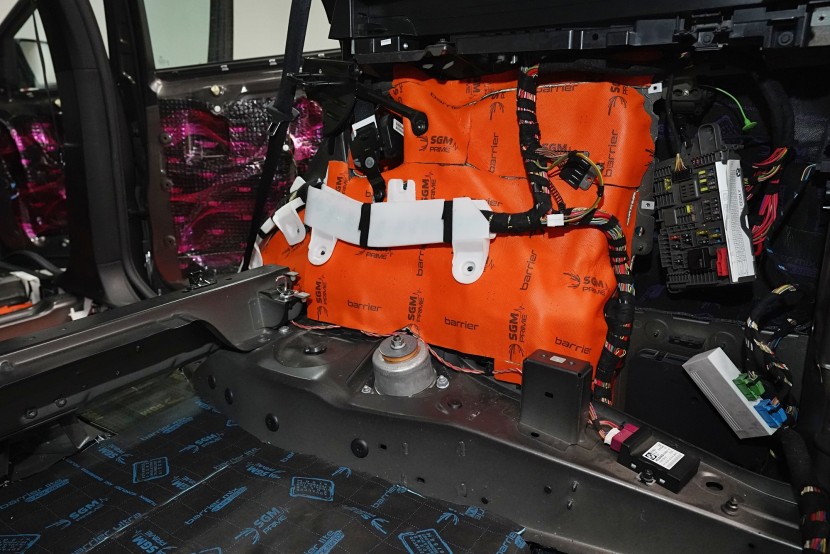

Blatníky jsou opatřeny lehkým membránovým materiálem SGM Barrier Lite momentálně v černo-fialové barvě v limitované Black Edition, který v dalším kroku najdete i ve dveřích. A na podběhy, které jsou nejvíce zatížené hlukem i vibracemi, lepíme ve druhé vrstvě jeden z nejúčinnějších materiálů na trhu SGM Barrier Mix, který poskytuje zvukovou izolaci až 35 dB a disponuje tloušťkou 6 mm. Díky své 2 mm silné protihlukové membráně nahrazuje druhou i třetí vrstvu odhlučnění a výrazně tak usnadňuje aplikaci.

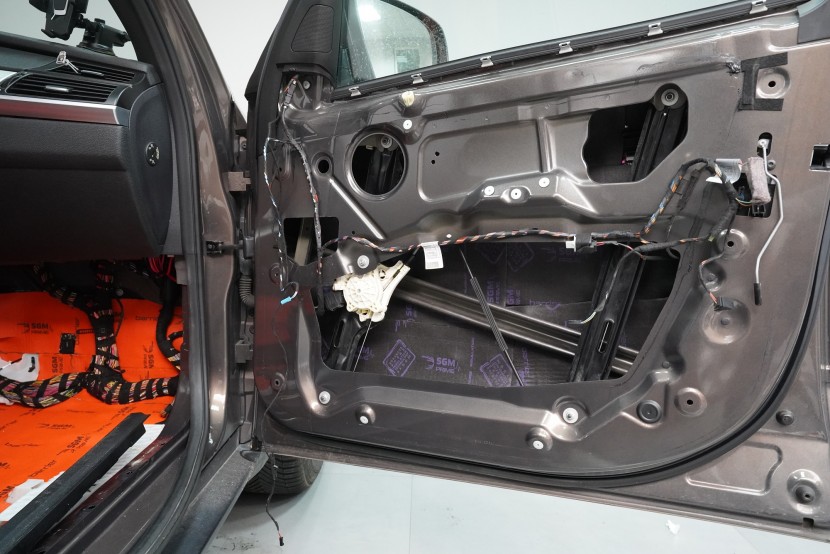

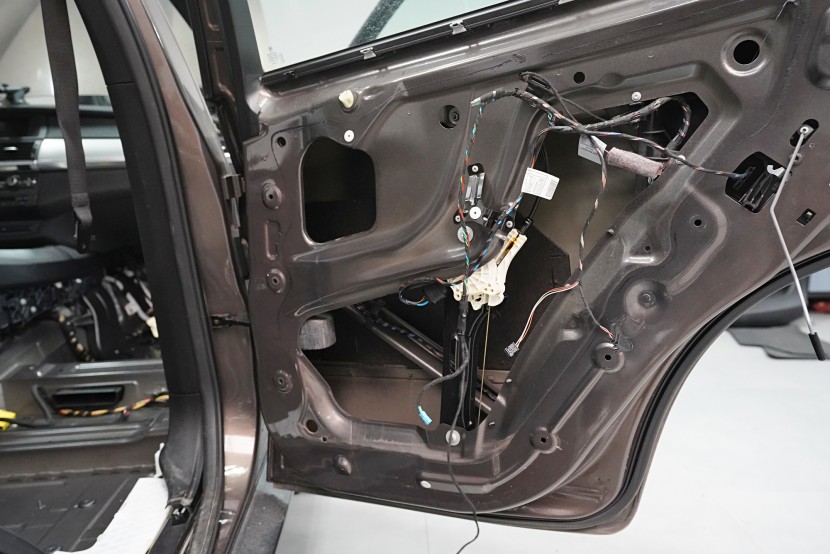

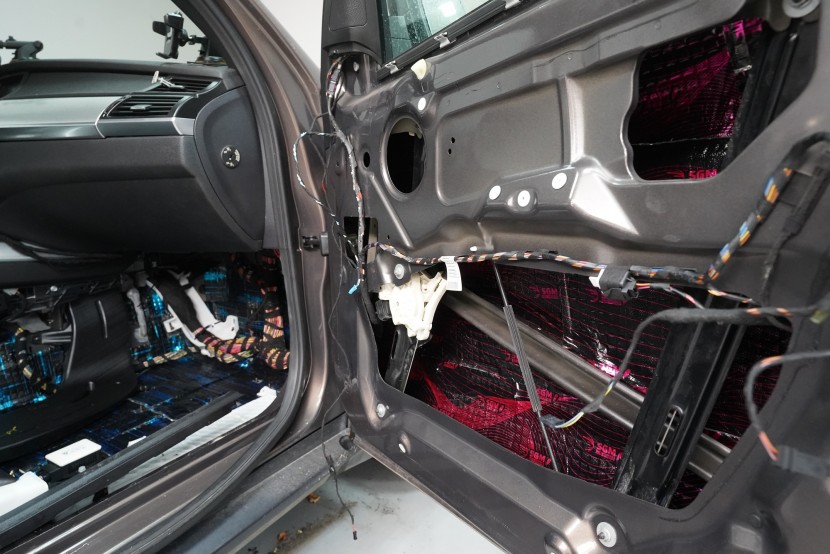

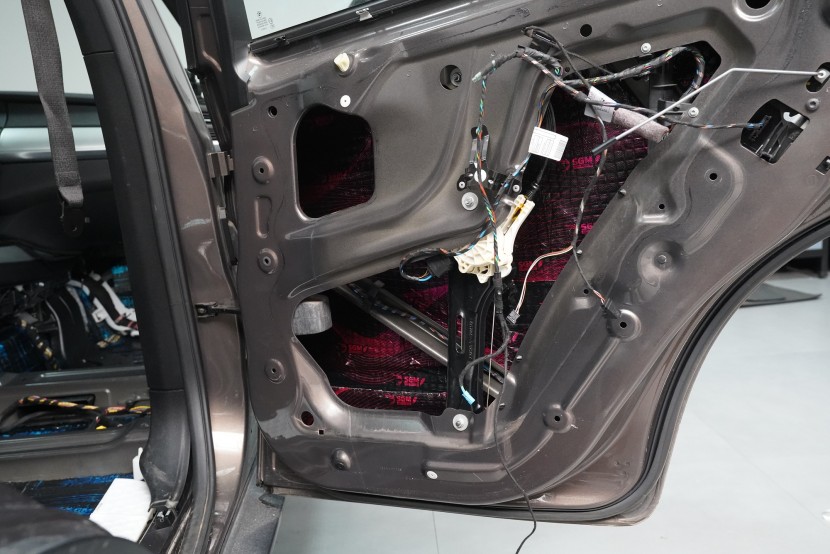

V rámci balíčku Premium Plus volíme jako první vrstvu při odhlučnění dveří antivibrační materiál SGM Air 3 o tloušťce 3 mm a MLF 0,42 jednotek. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes tloušťku 3 mm materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

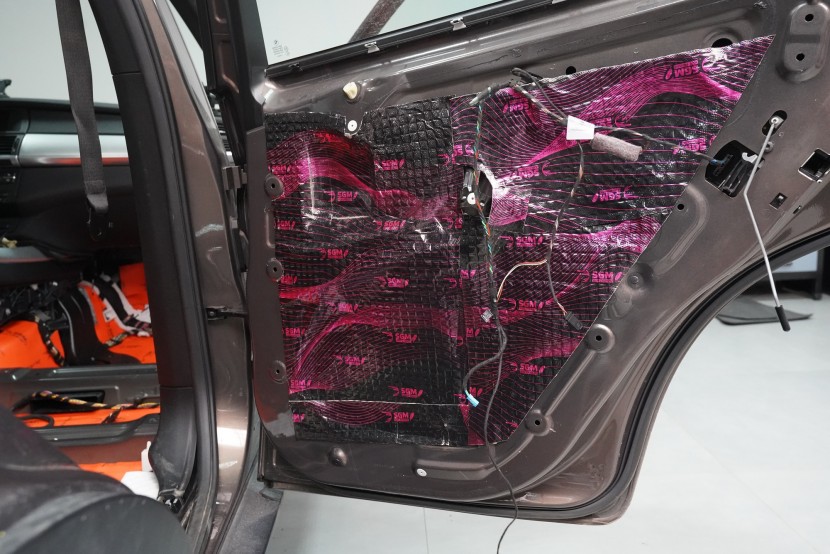

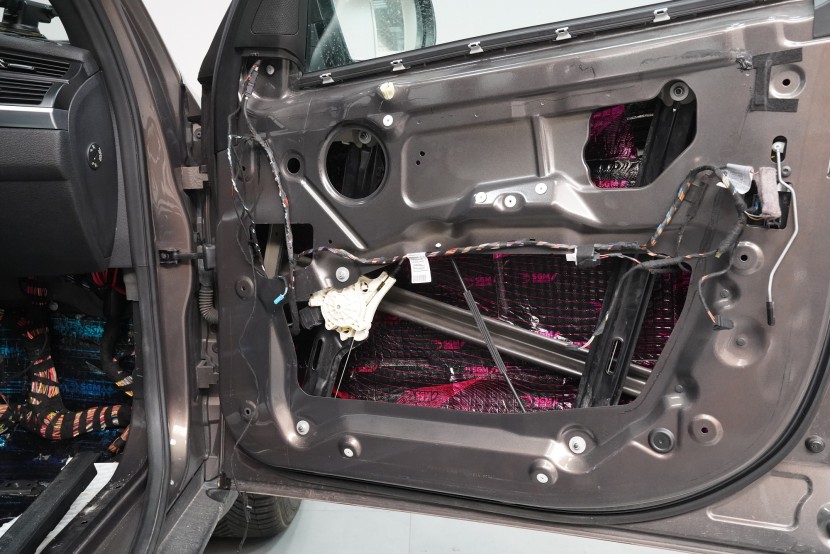

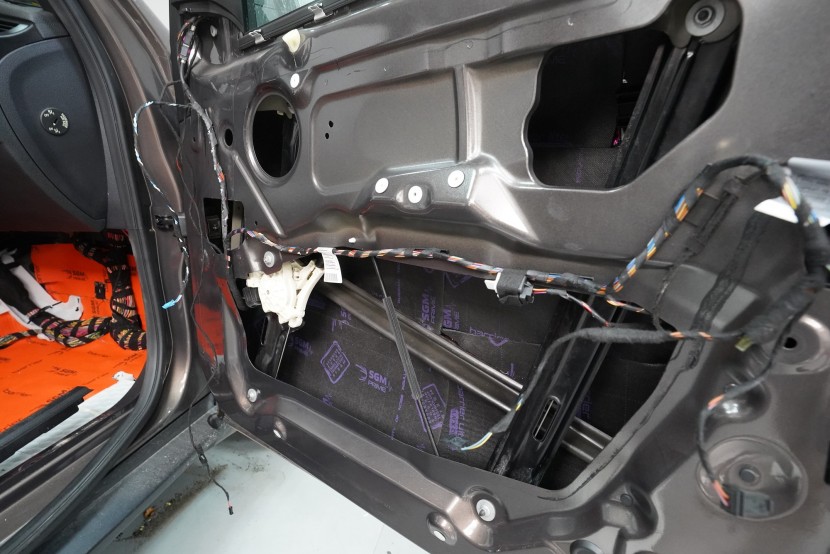

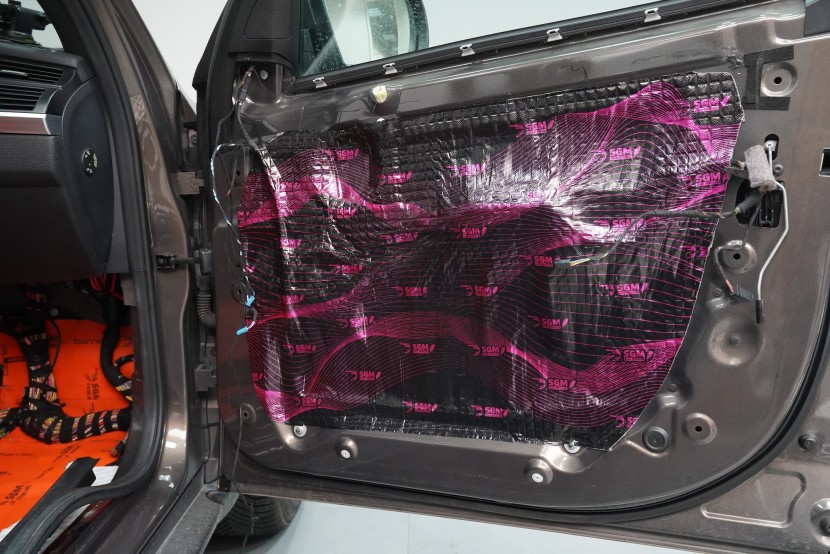

Druhou vrstvu tvoří zvukově izolační materiál SGM Barrier Lite v limitované verzi Black Edition. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své celkové tloušťce 6 mm a protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

Třetí vrstvou je taktéž odlehčený antivibrační materiál SGM modelové řady Air, opět ve variantě 2 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktor dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

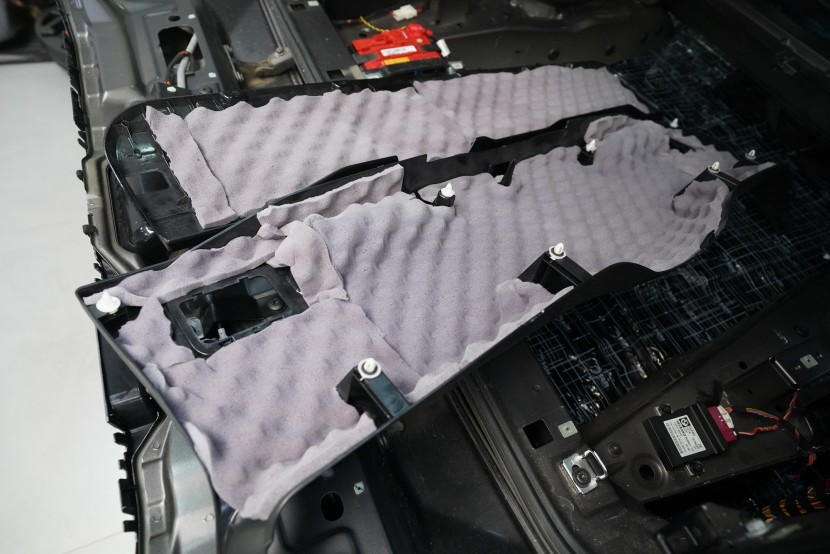

Plastové výplně předních, zadních i pátých dveří opatřujeme poslední vrstvou, kterou je materiál SGM Violon Wave o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

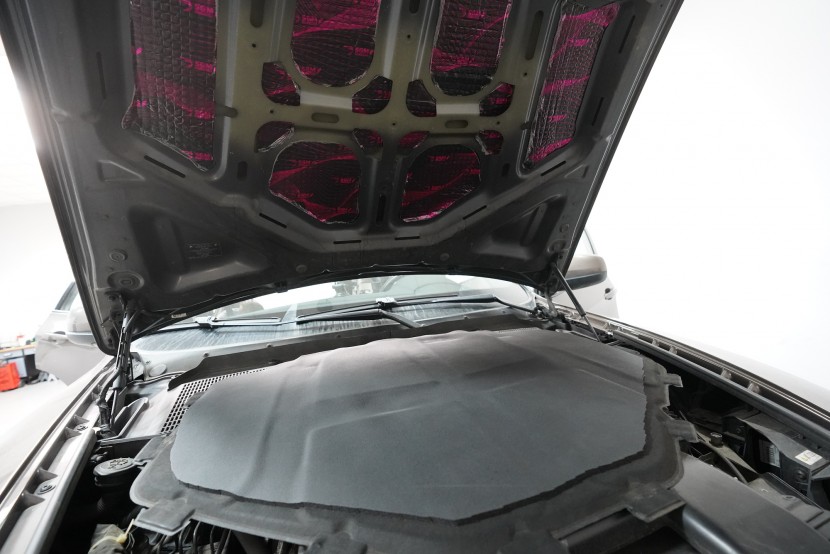

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme lehký antivibrační materiál SGM Air 2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál SGM R-Ton, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru.
