BMW X5 (F15) - odhlučnění

Z fotografií můžete poznat, že vůz je z výroby prakticky neodhlučněn a ačkoliv se jedná o prémiovou třídu, až na malé výjimky zcela chybí ochrana proti vibracím. Zvuková izolace byla přítomna v podobě silnější gumy, která je součástí čalounění podlahy a zadních podběhů. Přesto je tento stav zcela nedostačující a proto se pouštíme do práce.

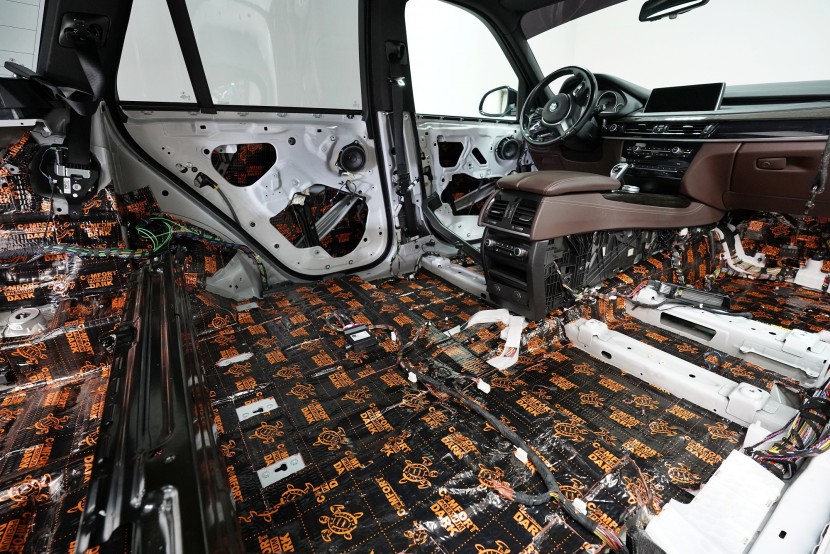

Odhlučnění podlahy je kvůli enormním vibracím i výraznému nízkofrekvenčnímu hluku zásadní pro celkové odhlučnění vozu. První vrstvou je prémiový antivibrační materiál Comfortmat Dark D4 o síle 4 mm, který disponuje akustickým ztrátovým činitelem (MLF) o vysoké hodnotě 0,49 jednotek. Antivibrační materiál s těmito vlastnostmi dokáže účinně zamezit šíření vibrací a nízkofrekvenčního hluku a to při zachování velmi nízké hmotnosti. Materiál není nutné nahřívat a krásně kopíruje všechny nerovnosti podlahy. Na prostor pod zadními sedačkami aplikujeme stejný materiál, pouze o tloušťce 3 mm.

Dark D4 i druhou a třetí vrstvu odhlučnění aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 4 mm a zvukově izolačními materiály v druhé a třetí vrstvě o tloušťce 9 mm. Celkem tedy 13 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

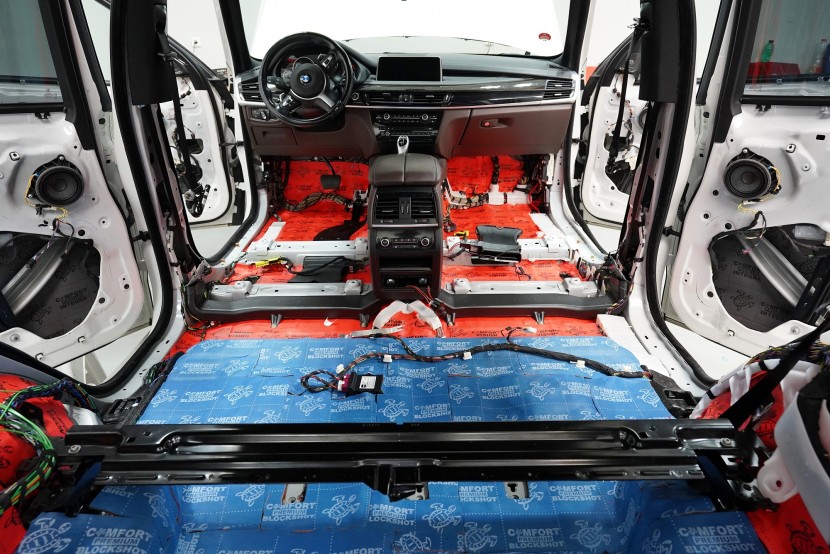

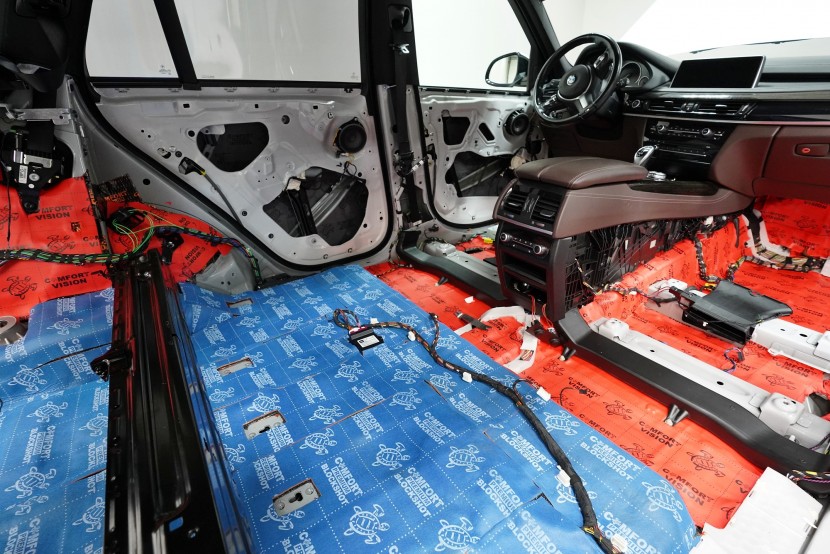

Druhou vrstvu tvoří zvukově a tepelně izolační materiál Comfortmat Vision, který při tloušťce 6 mm vyniká vysokou schopností zvukové izolace a velmi nízkou hmotností. Pro maximální účinnost odhlučnění podlahy bude na něj nalepena ještě třetí vrstva v podobě akustické membrány Comfortmat Blockator. Do zadní části podlahy (pod zadními sedačkami) jsme aplikovali jako druhou vrstvu membránový zvukově izolační materiál Comfortmat Blockshot se schopností zvukové izolace až 32 dB. Tato vrstva je vzhledem k vysoké účinnosti materiálu finální.

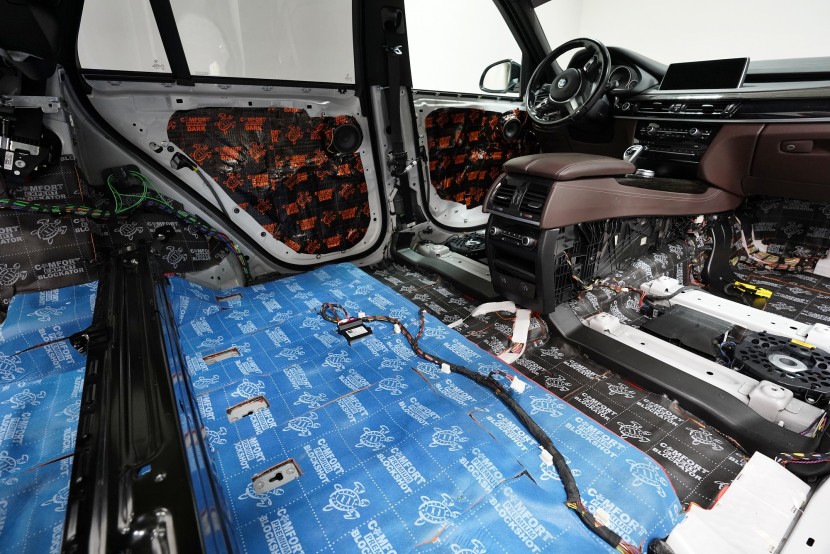

Poslední vrstvou na podlaze je membránový materiál Comfortmat Blockator. Podlaha je velmi náchylná nejen na vibrace, ale i na hluk o nízkých a středních frekvencích. 3 mm silná akustická membrána v kombinaci s materiálem Comfortmat Vision, který jsme aplikovali ve druhé vrstvě, umožňuje dle testů snížit hluk až o 35 dB v rozsahu od 50 do 3000 Hz. To z této kombinace činí optimální variantu pro velmi efektivní odhlučnění podlahy.

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy postupovat s velkou pečlivostí. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41. Ten nejen absorbuje veškeré vibrace, ale pohltí i nízkofrekvenční hluk v této oblasti.

Na blatníky aplikujeme u balíčku Premium Plus stejný antivibrační materiál o tloušťce 3 mm. Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu nejúčinnějším materiálem z řady Dark, konkrétně D4 o tloušťce 4 mm. Vibrace a nízkofrekvenční hluk od pneumatik i hluk létajících kamínků již nemá žádnou šanci a pokračujeme na druhou vrstvu.

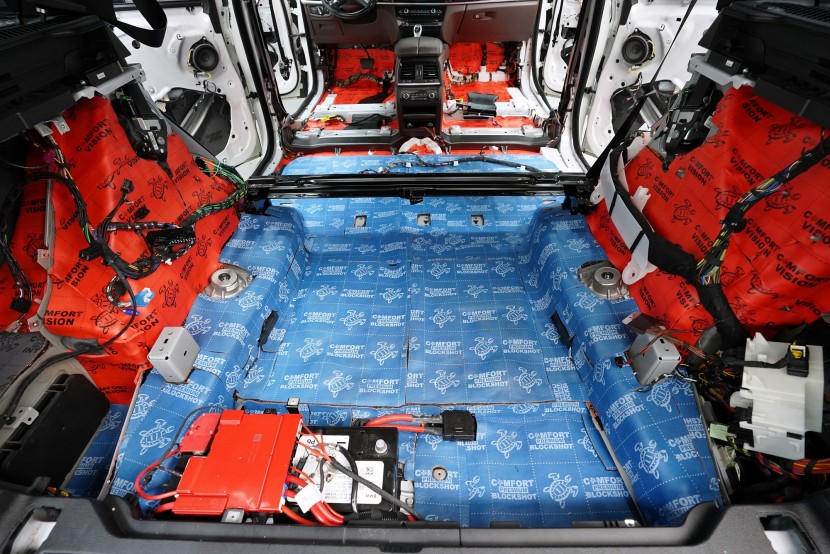

Ze stejného důvodu volíme rozdílné materiály i ve druhé vrstvě odhlučnění. Na dno kufru aplikujeme membránový zvukově izolační materiál Comfortmat Blockshot se schopností zvukové izolace až 32 dB. Materiál se vyznačuje dvouvrstvým složením s akustickou membránou, která až 2x zvyšuje účinnost materiálu. Co se týče podběhů, tak ty odhlučňujeme stejným způsobem jako podlahu, tedy červeným materiálem Comfortmat Vision ve druhé vrstvě, na který v dalším kroku aplikujeme membránu Comfortmat Blockator.

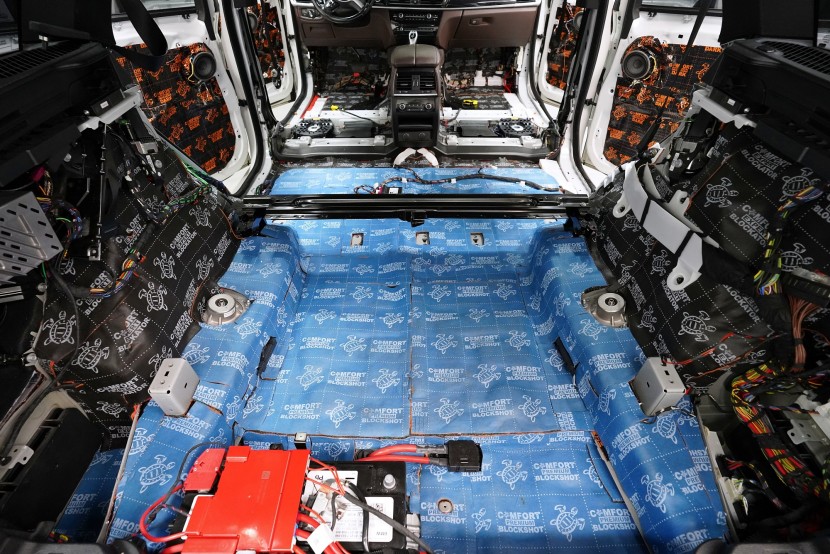

Na Vision finálně nalepíme 3 mm silný membránový materiál Comfortmat Blockator, který dle laboratorních testů je schopen zvukové izolace až 35 dB, pokud je aplikován jako třetí vrstva. Taková hodnota je již dostatečná pro zamezení výrazného hluku zejména o nízkých a středních frekvencí, který způsobují pneumatiky. Zavazadlový prostor je tedy důkladně odhlučněn materiály o celkové tloušťce až 13 mm a můžeme se pustit do odhlučnění dveří.

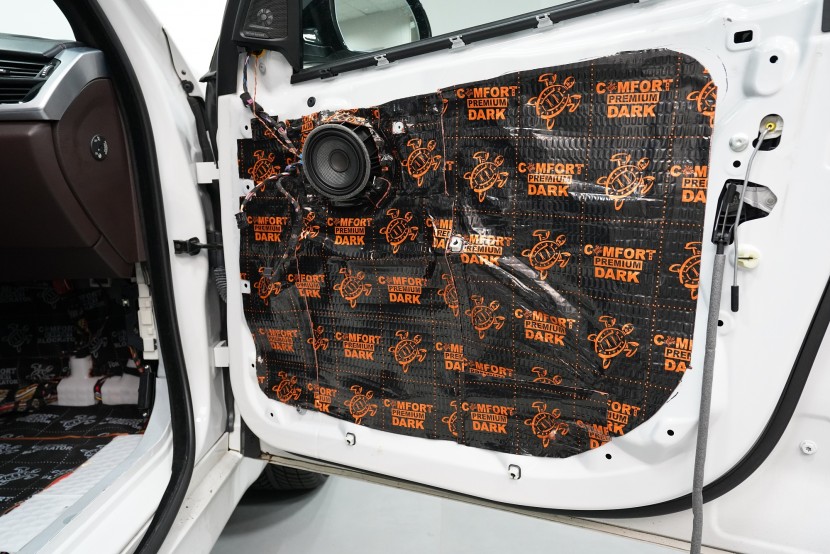

V rámci balíčku Premium Plus volíme silnější antivibrační materiál na vnější plech dveří, tedy Comfortmat Dark D3 o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

Třetí vrstvou je taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

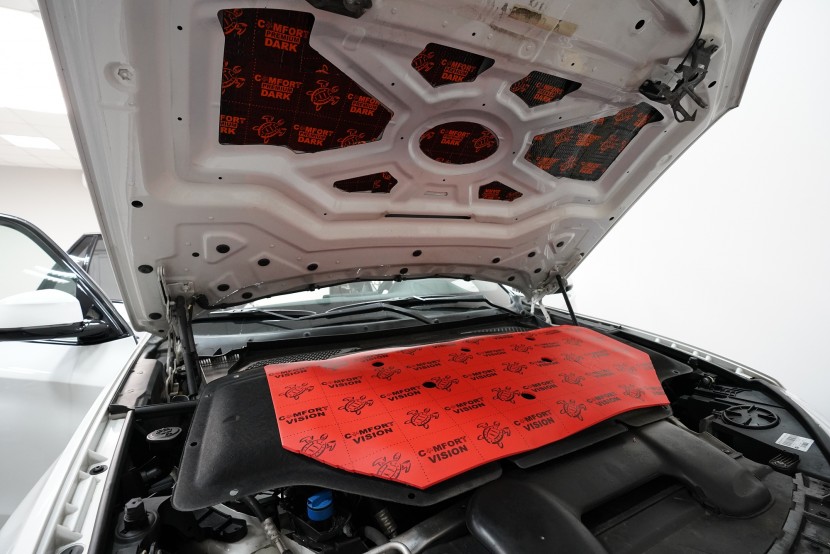

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru.
