Subaru Levorg - odhlučnění a výměna reproduktorů

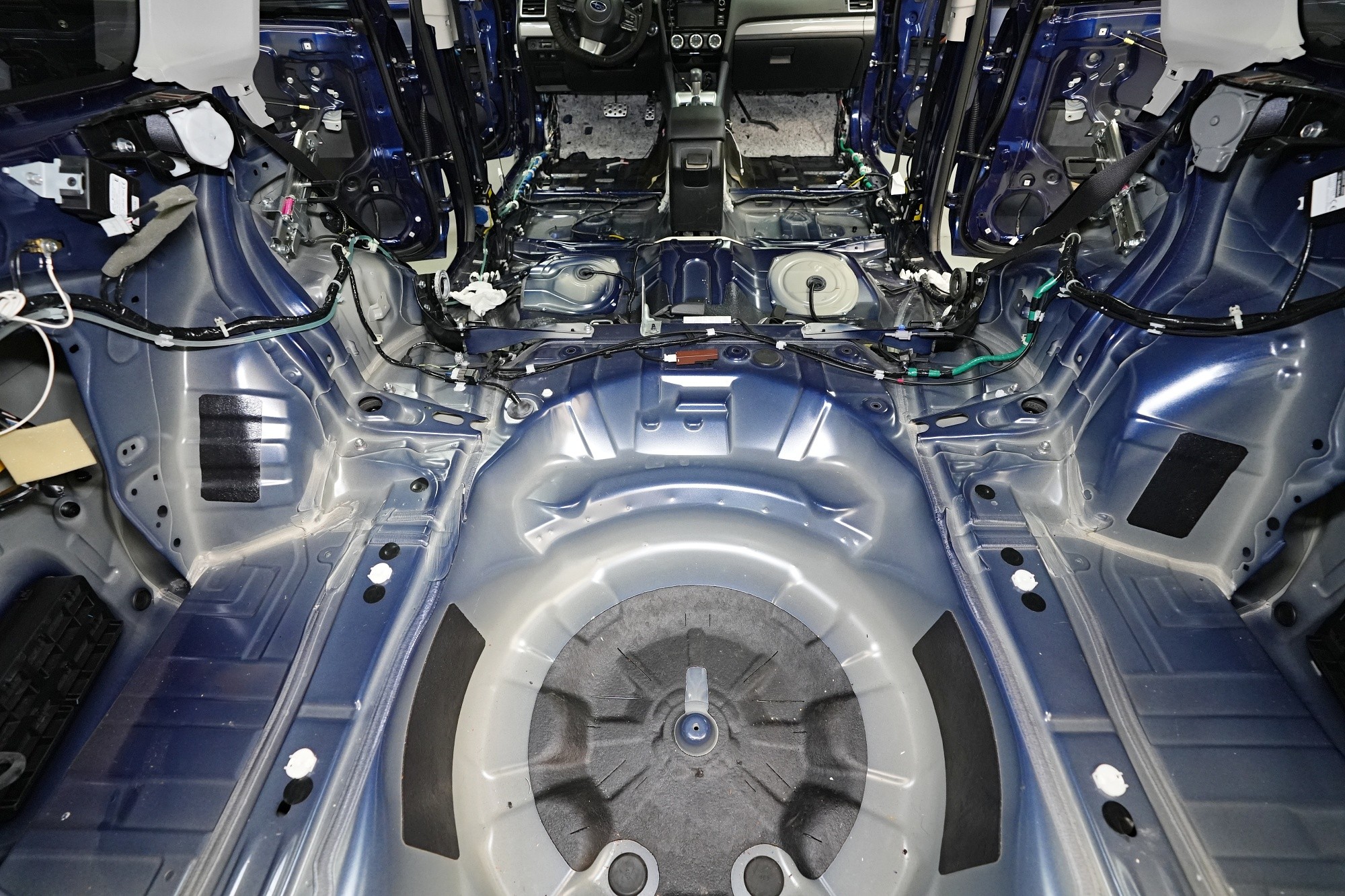

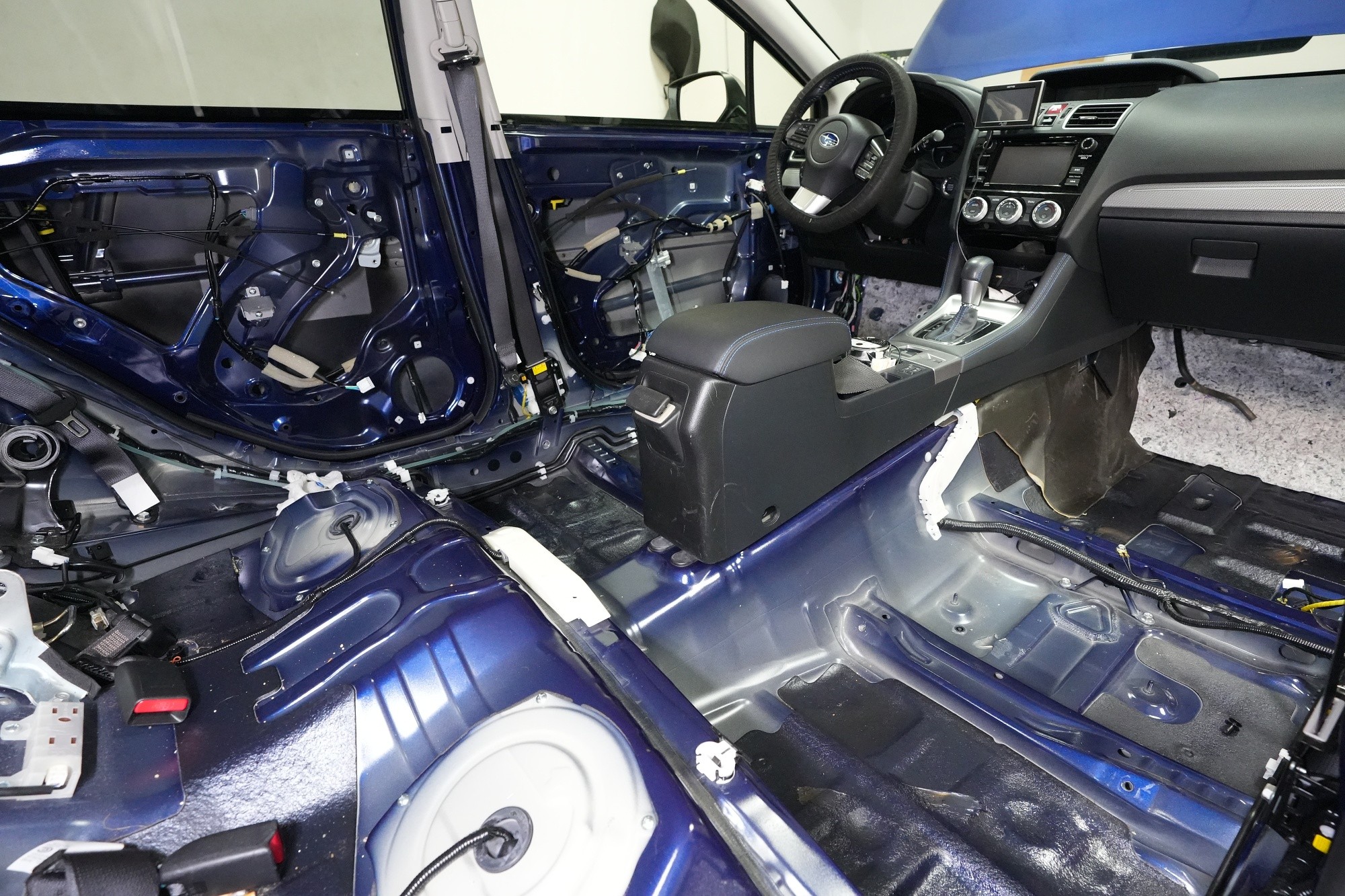

Odhlučnění vozu Subaru Levorg začínáme obvyklým způsobem, tedy demontáží interiéru. Odstraníme všechny sedadla, veškeré čalounění a další komponenty, které nám mohou bránit při práci. Volant chráníme vždy potahem, abychom předešli jeho případnému poškození. Interiér je odstrojený a my se pouštíme se do náročné práce.

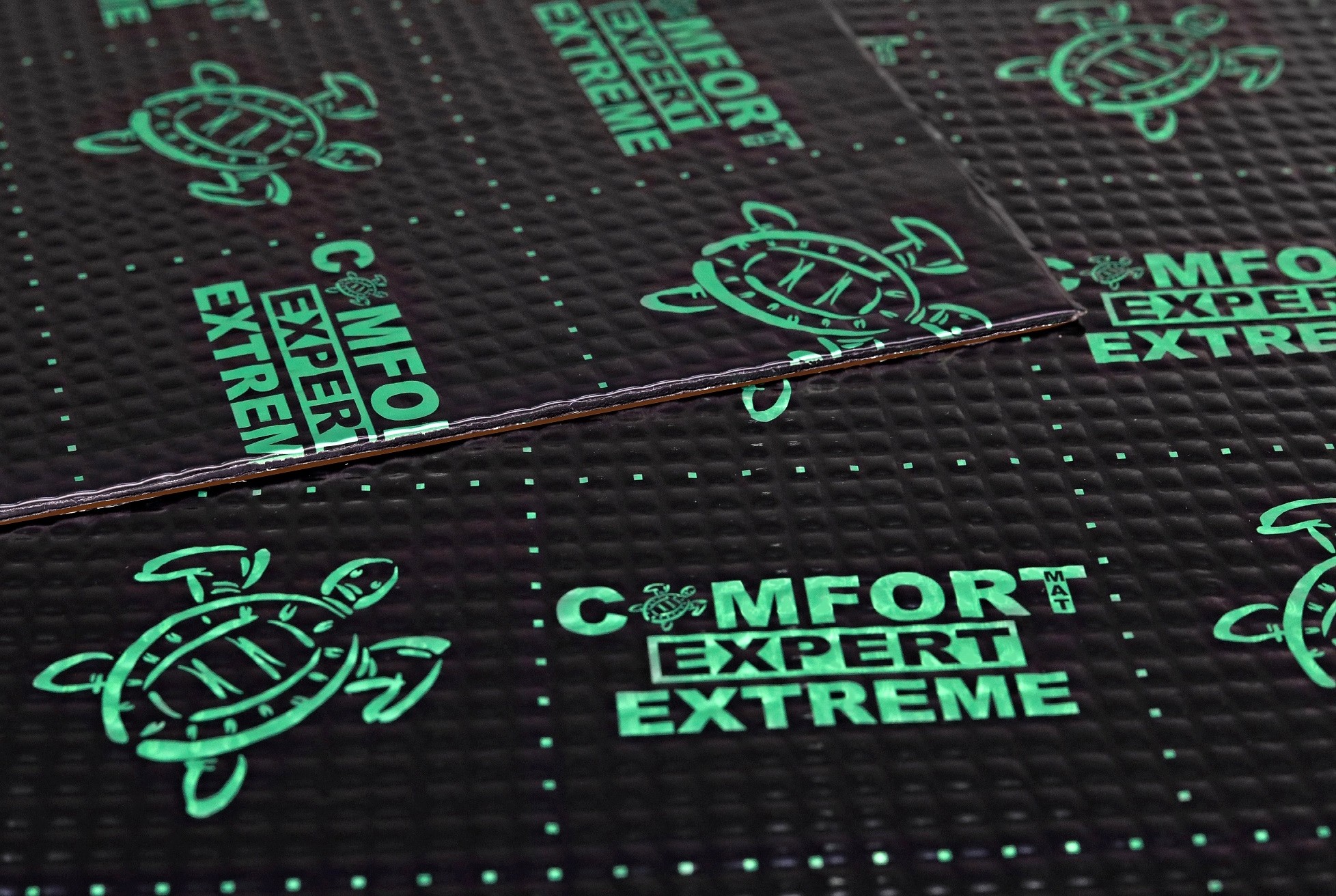

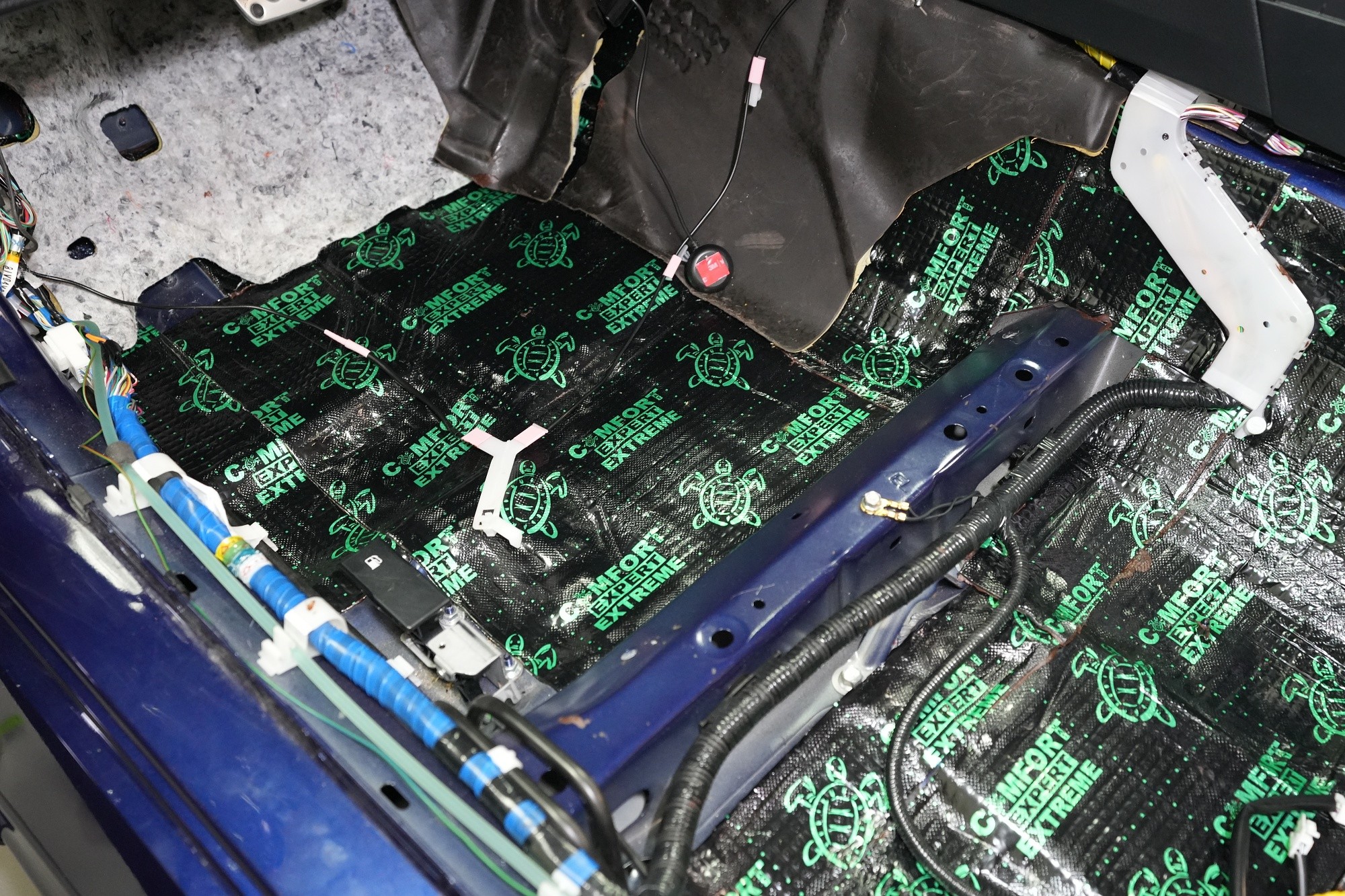

K celkovému odhlučnění vozidla nejvíce přispívá důkladné odhlučnění podlahy, která je kvůli výrazným vibracím a hluku zejména o nízkých frekvencích nejvíce náročná na použití správných materiálů. I proto u balíčku Premium Plus používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm a perfektně se tedy hodí do našich instalací zaměřených na maximální účinnost.

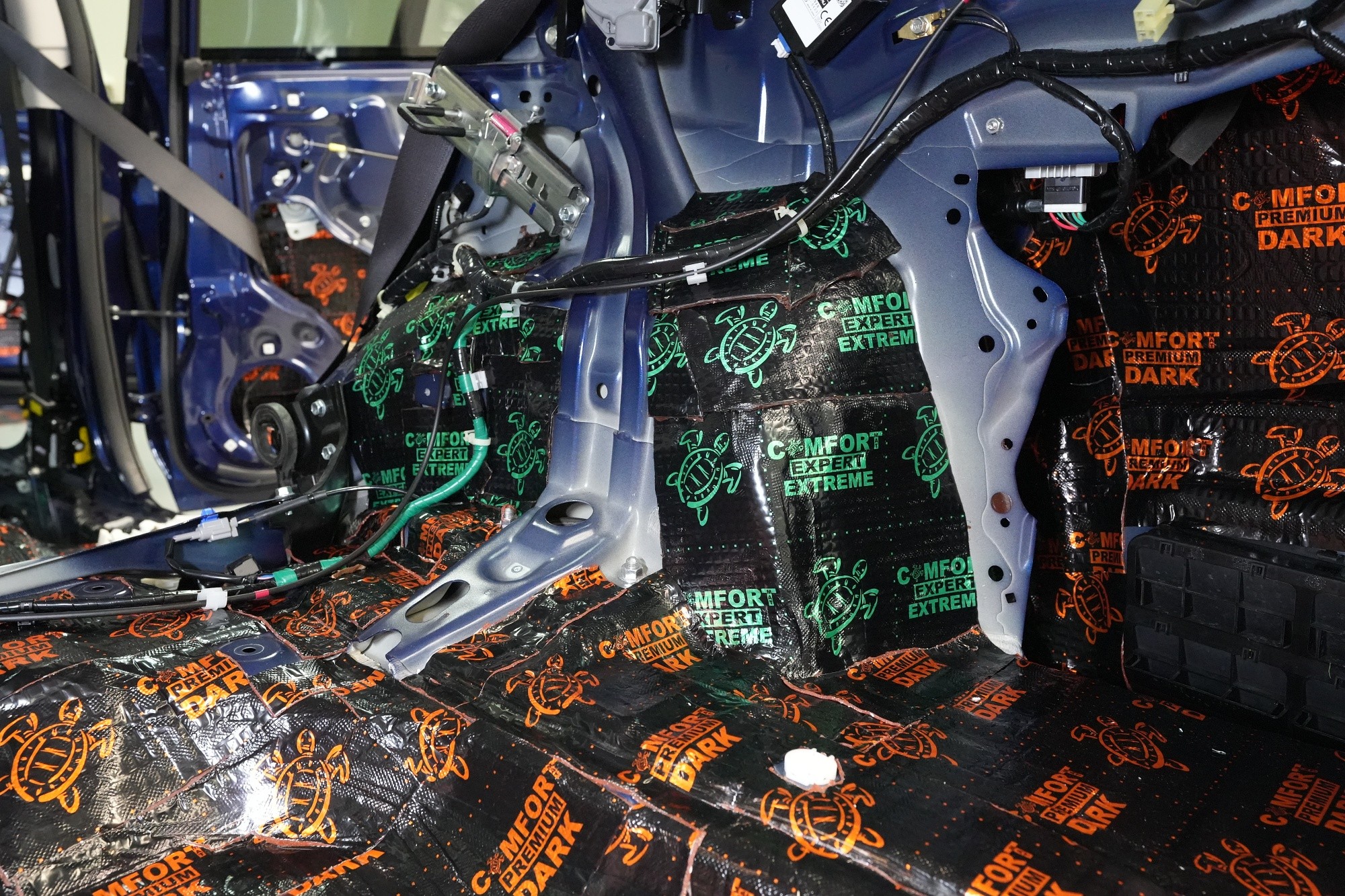

Kvůli svému složení a vysoké účinnosti je nejprve nezbytné materiál nahřát ve speciální peci na 55 stupňů, proto je Extreme určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel. I přes nahřátí je práce s Comfortmat Extreme nejnáročnější ze všech druhů materiálů, jaké máme k dispozici. Schopnosti tohoto antivibračního materiálu jsou však natolik přesvědčivé, že větší fyzická náročnost při aplikaci stojí rozhodně za to.

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů oddělených hliníkovou folií. Tmel ve spodní vrstvě si po vychladnutí zachová svou pohyblivost a zachytí nízkofrekvenční hluk šířící se po podlaze. První vrstva hliníkové fólie pak odráží část hluku zpět a nepouští jej do interiéru. Poté přichází na řadu bitumenová vrstva, která po zchladnutí na úroveň pokojové teploty zatvrdne a plní roli pevného pancíře. A poslední slovo má vnější fólie. Tento promyšlený mix důkladně odfiltruje vibrace a nízkofrekvenční hluk jako žádný jiný materiál na trhu.

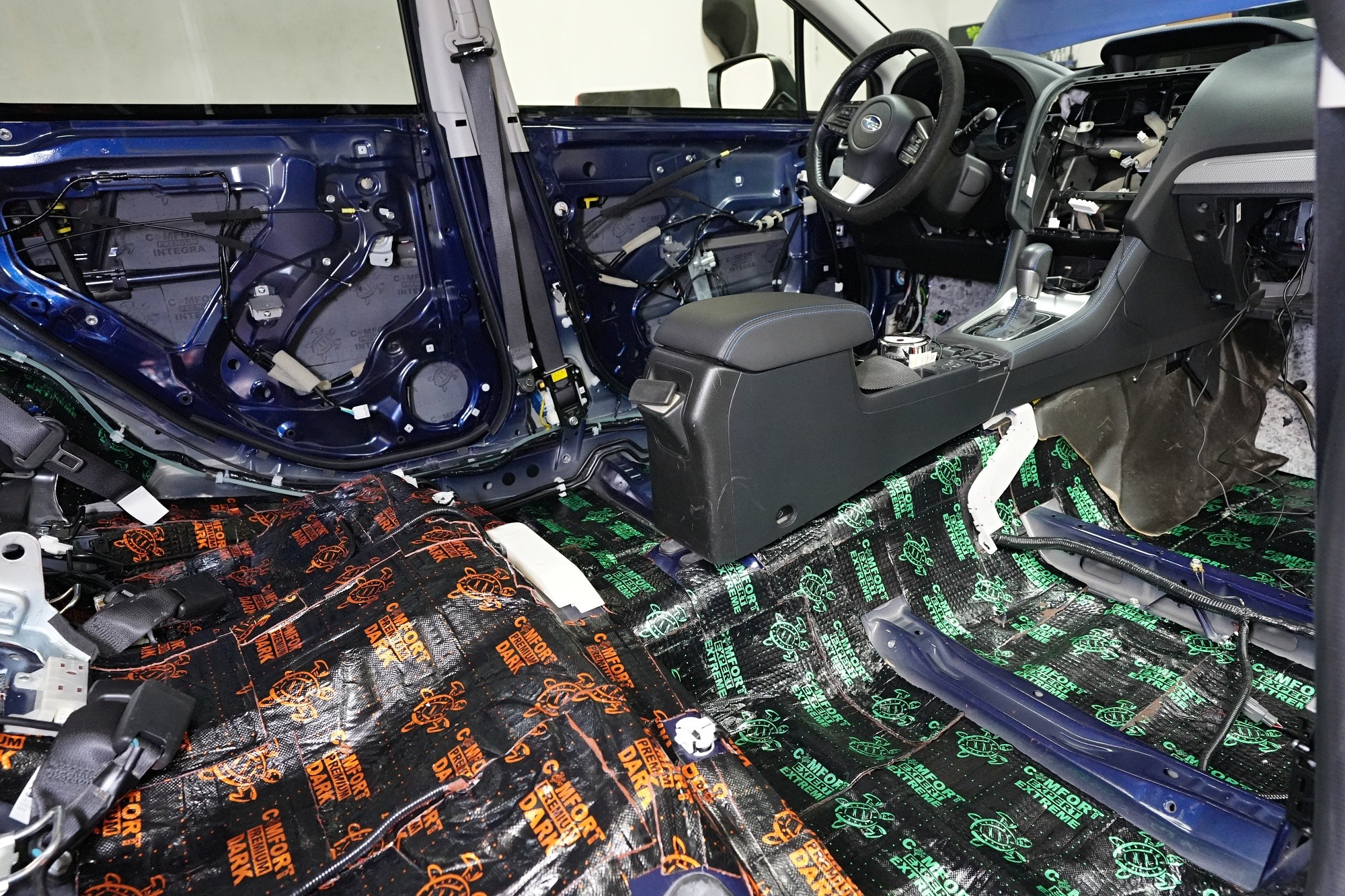

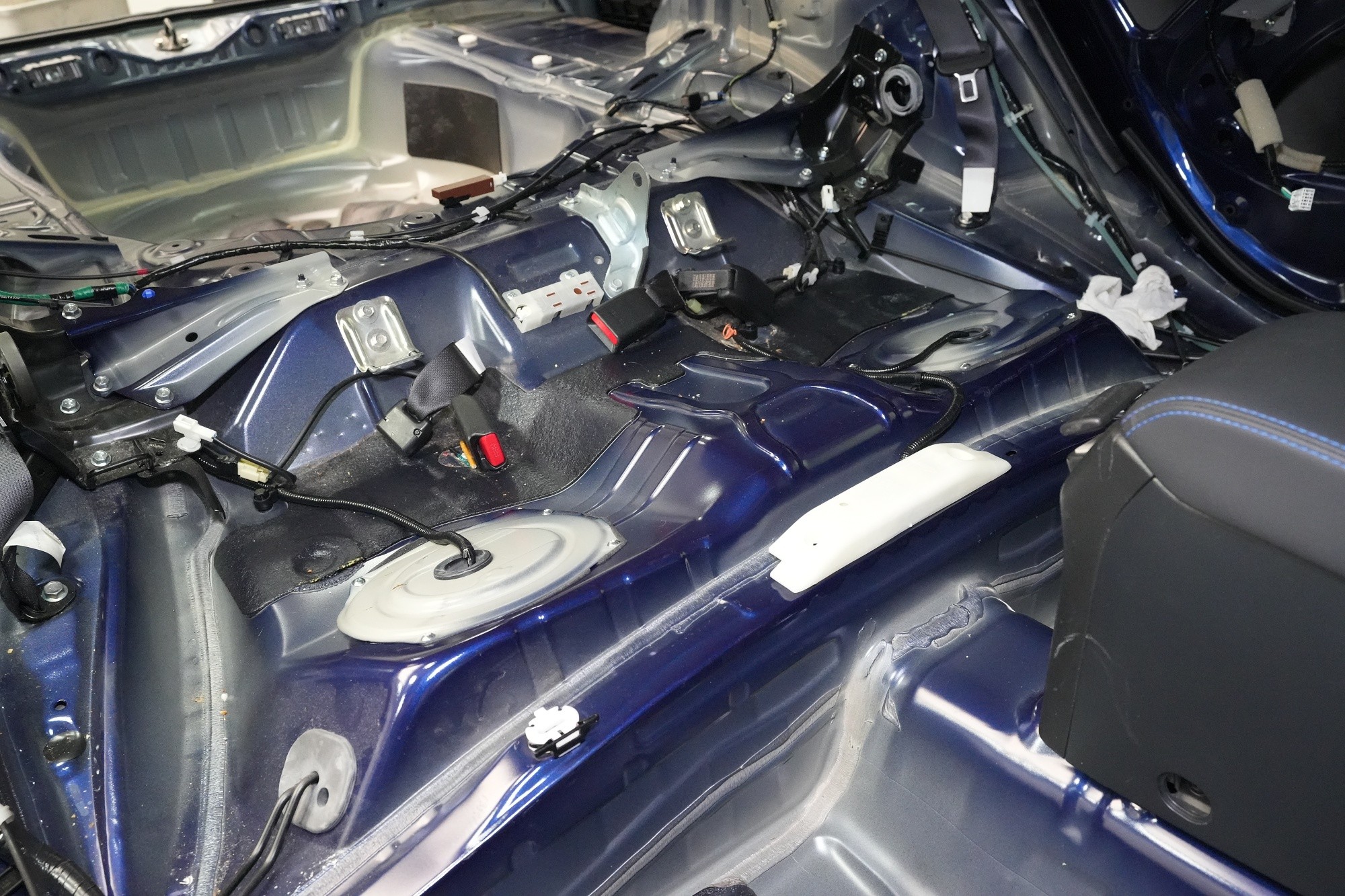

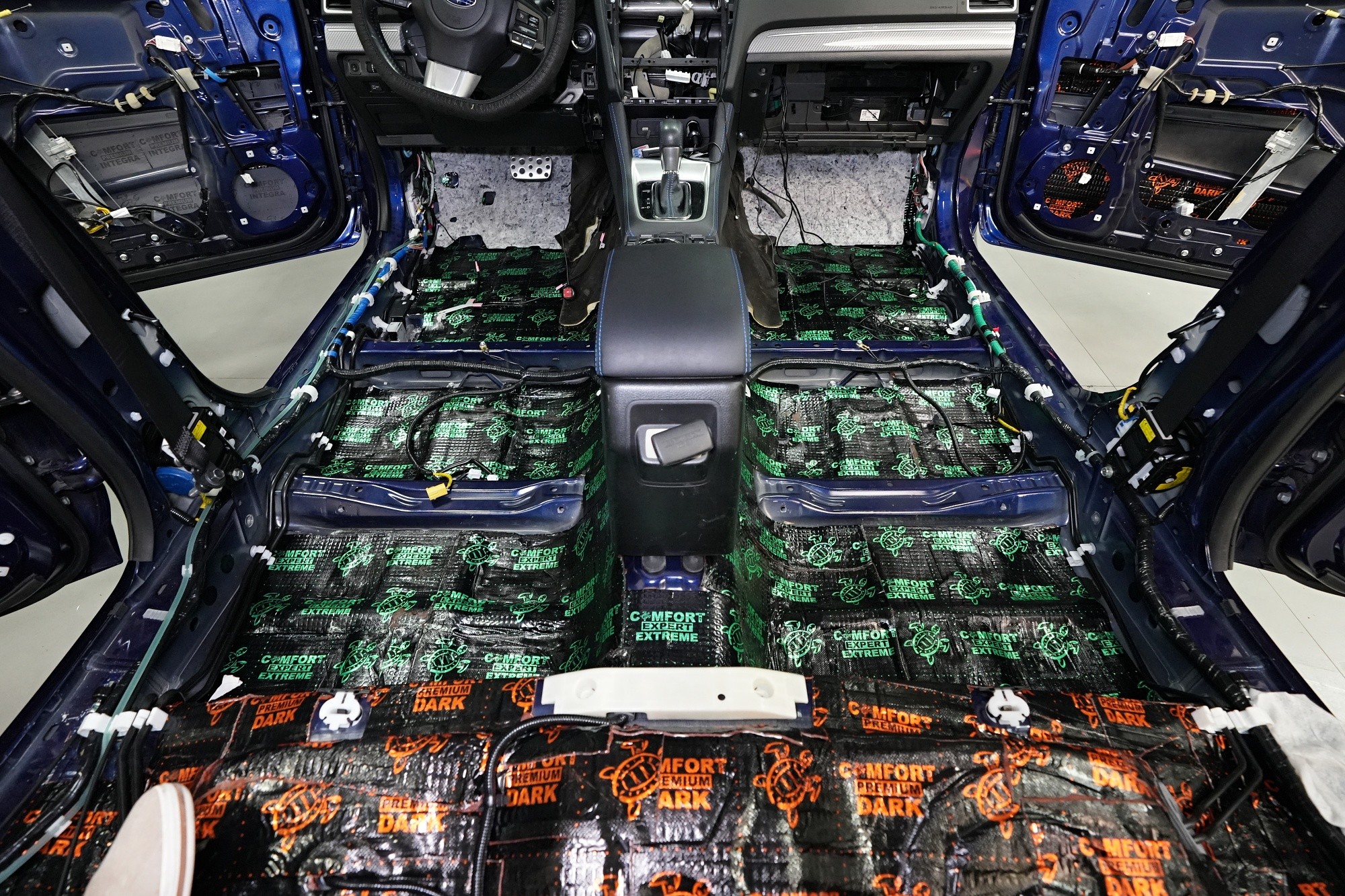

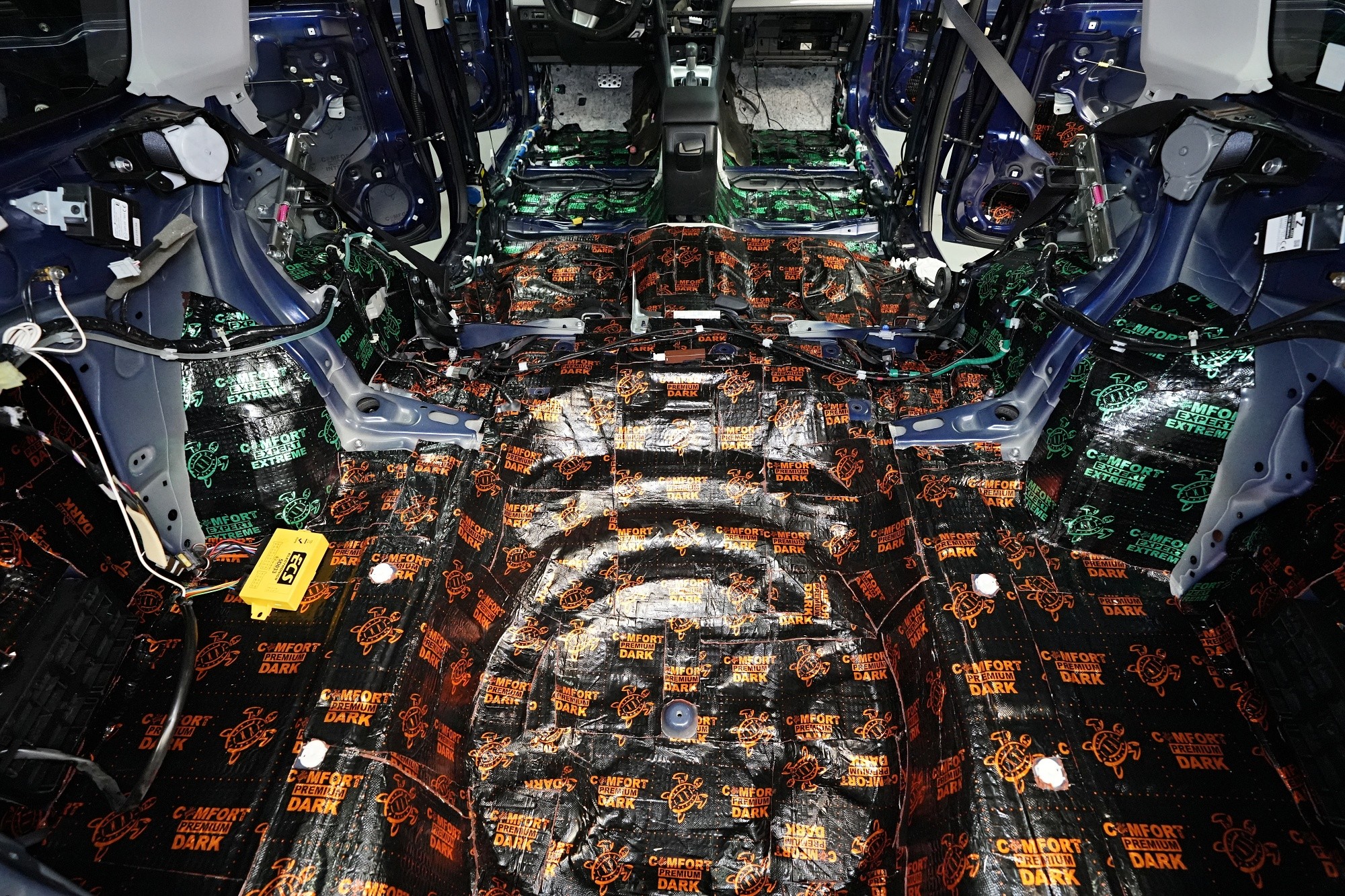

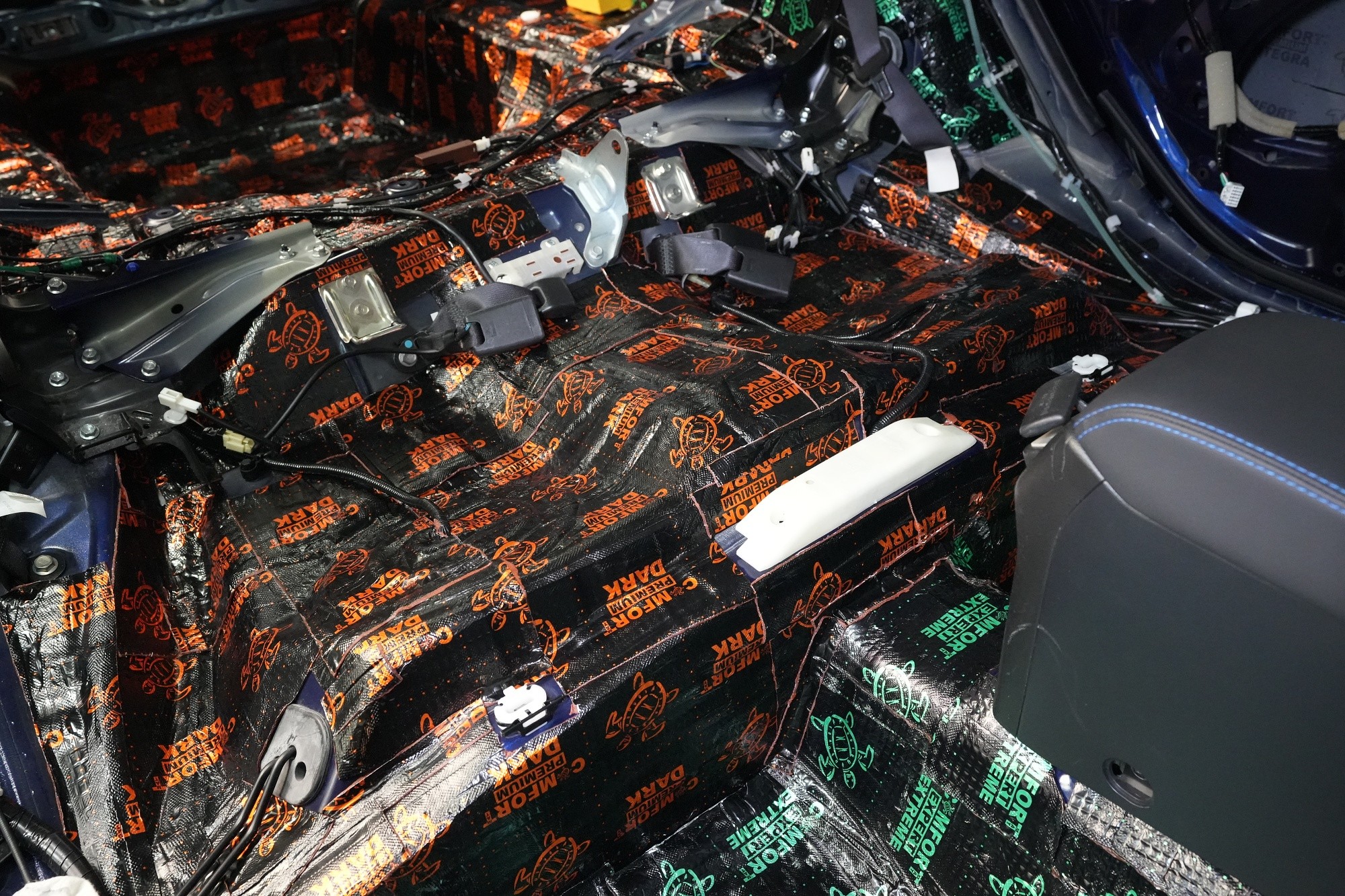

Prostor pod zadními sedačkami je specifický zejména tím, že je zde obvykle velmi málo místa a není možné aplikovat standardní materiály. Tato oblast však není tak náchylná na vibrace a hluk jako podlaha, proto je mírné snížení účinnosti materiálu možné. Většinou tedy v první vrstvě aplikujeme antivibrační materiál Comfortmat Dark D3 o síle 3 mm a MLF 0,41 jednotek. Dark D3 na svou tloušťku disponuje dostatečnou účinností a ve výsledku se každý ušetřený milimetr počítá.

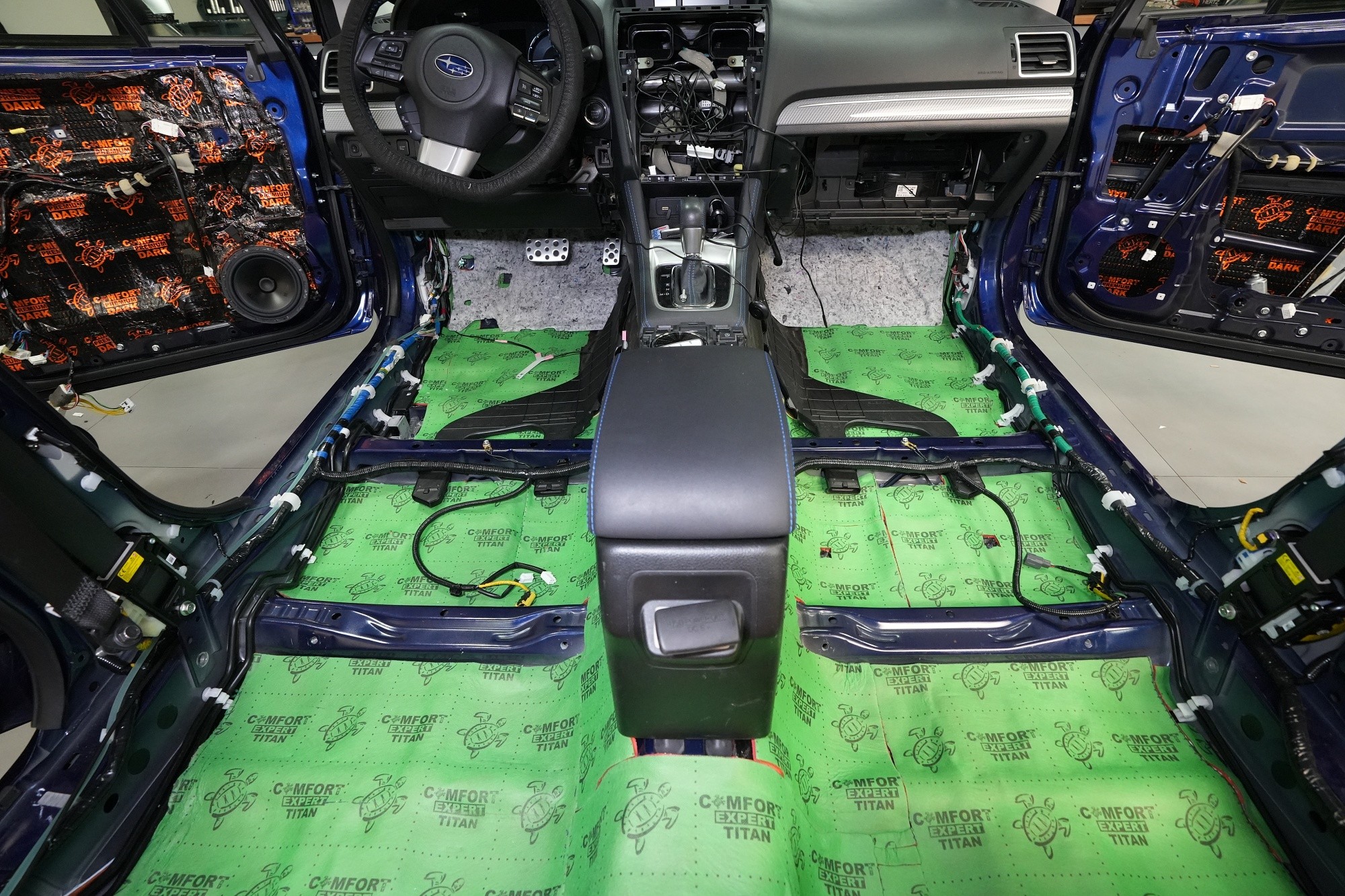

Druhou vrstvu u balíčku Premium Plus tvoří špičkový membránový materiál Comfortmat Titan Lite. Celková tloušťka 7 mm spolu s 3 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 36 dB, což je momentálně nepřekonatelná hodnota na danou tloušťku materiálu. Titan Lite je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci.

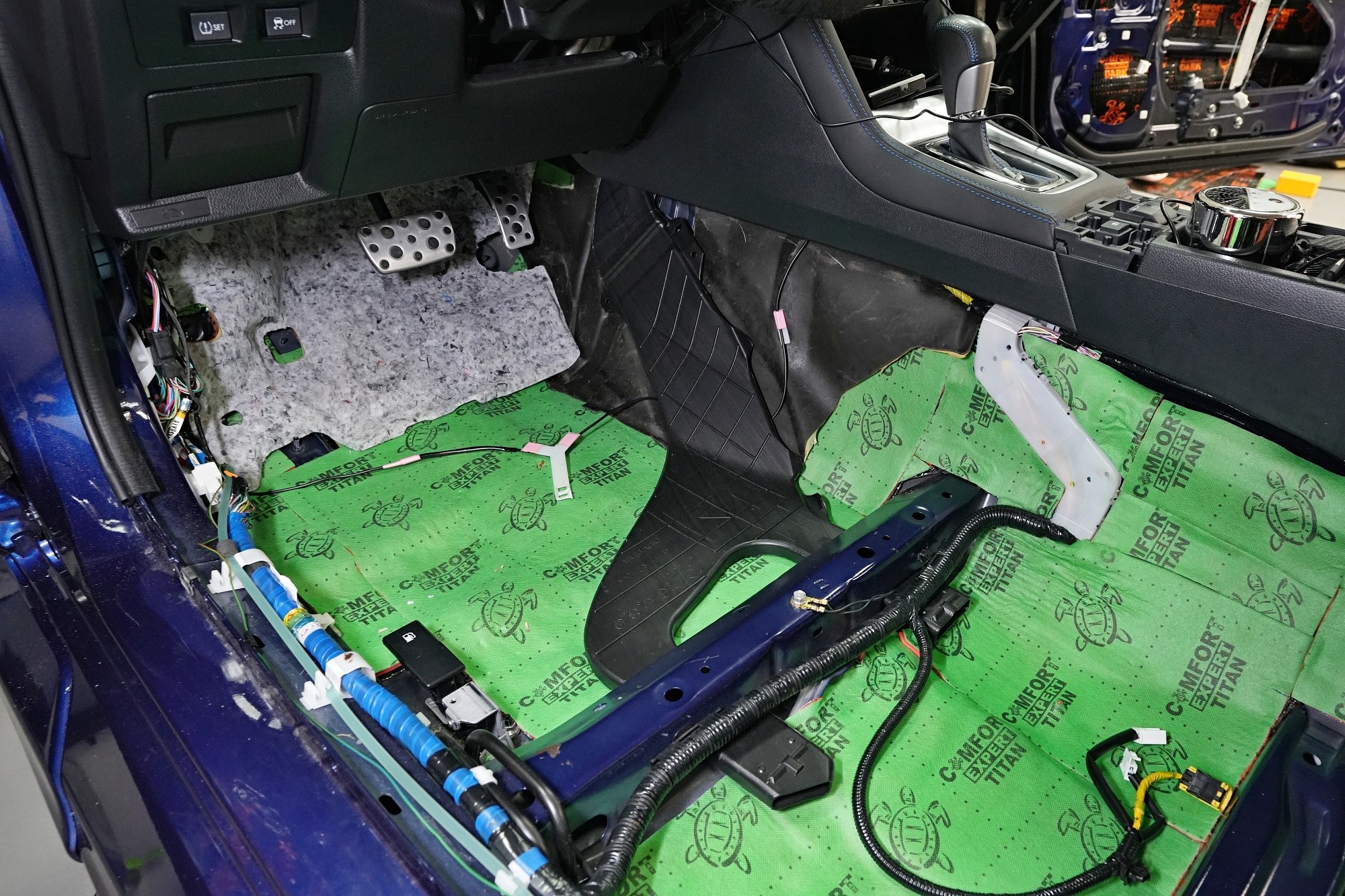

Titan Lite spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Tovární odhlučnění v přední části vozu samozřejmě ponecháváme pro další zvýšení účinku našeho odhlučnění.

Na Comfortmat Titan Lite se podívejme v detailu. Tento materiál nahrazuje díky svému složení hned dvě vrstvy odhlučnění. Spodní část tvoří červená zvukově izolační vrstva o tloušťce 4 mm a na ní můžete vidět protihlukovou membránu o tloušťce 3 mm. Právě membrána mnohonásobně zvyšuje účinnost materiálu a hluk nepropustí do interiéru vozu. Materiál je samozřejmě voděodolný a díky extrémně přilnavé samolepící vrstvě se nemusíte obávat samovolnému odlepení.

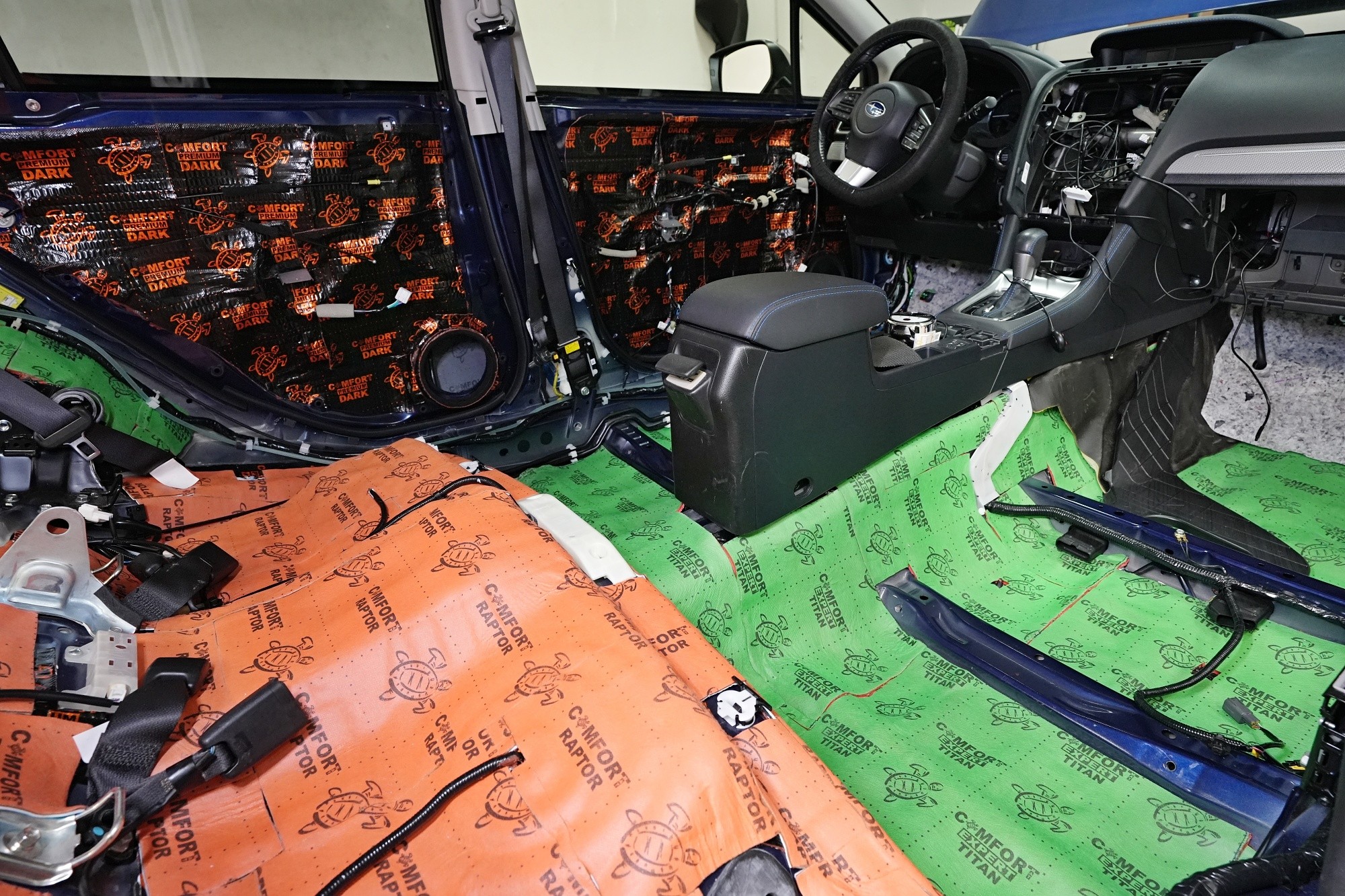

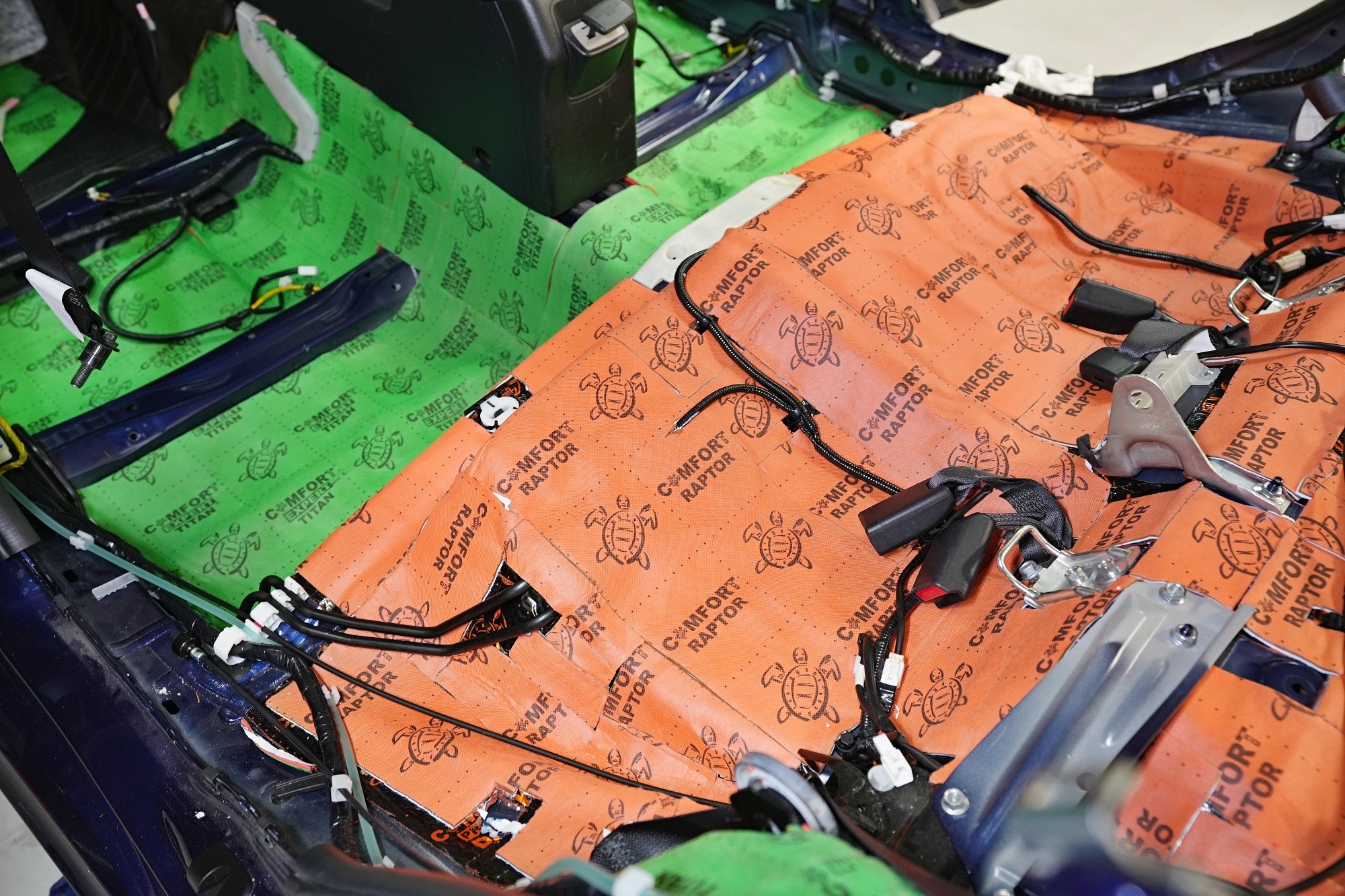

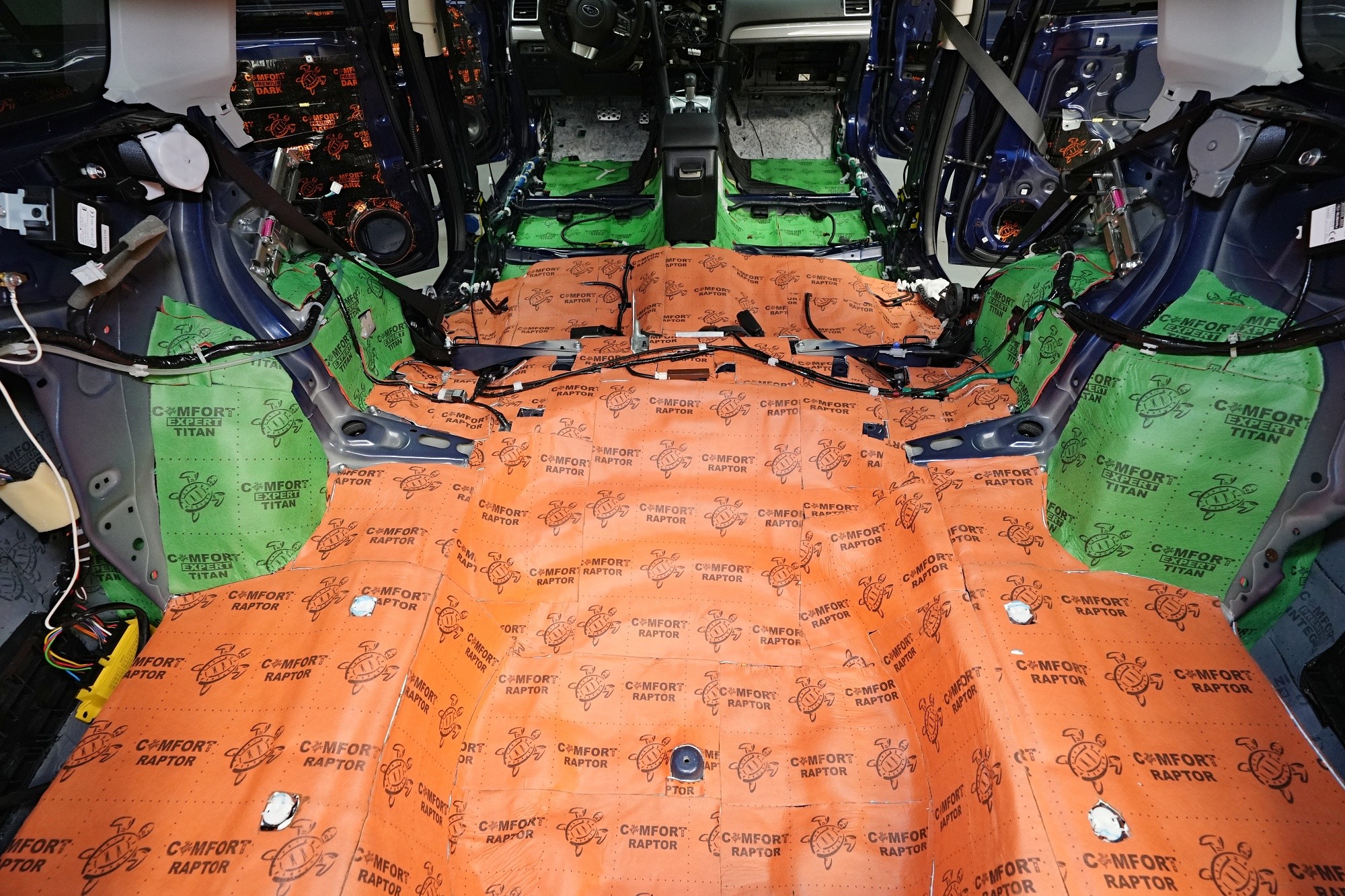

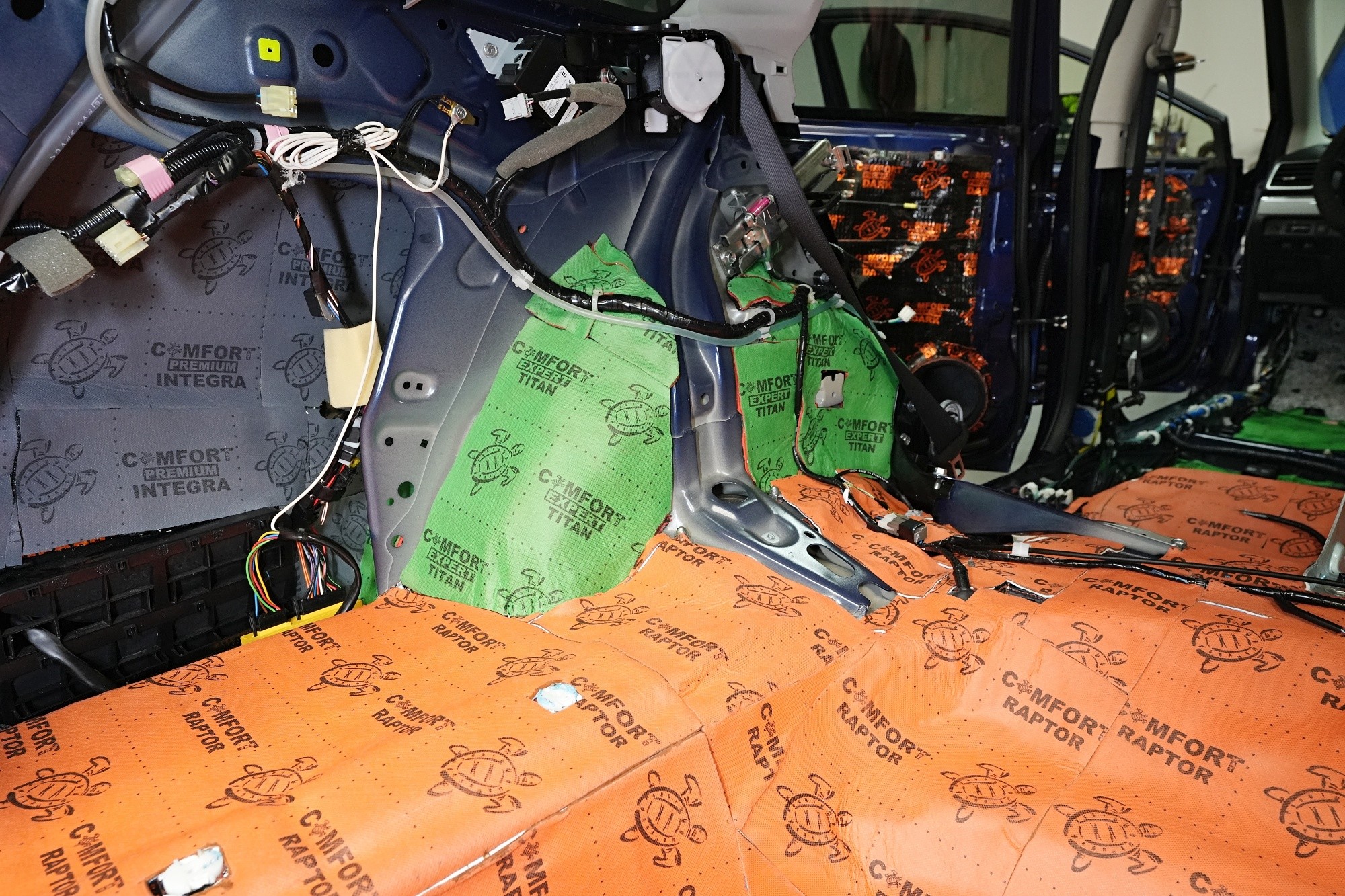

Na prostor pod zadními sedačkami i ve druhé vrstvě aplikujeme membránový zvukově izolační materiál se sníženou tloušťkou, avšak nikoliv na úkor účinnosti. Oranžový Comfortmat Raptor s celkovou tloušťkou pouhých 4 mm obsahuje protihlukovou membránu o síle 2 mm, která přispívá ke schopnosti zvukové izolace až 30 dB. Díky uvedeným vlastnostem je Raptor optimálním řešením pro tyto stísněné prostory.

Zavazadlový prostor odhlučňujeme podobným způsobem, protože je nezbytné co nejvíce zamezit všudypřítomným vibracím a hluku od pneumatik pronikat do interiéru. A i proto volíme totožné materiály jako v případě odhlučnění podlahy. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

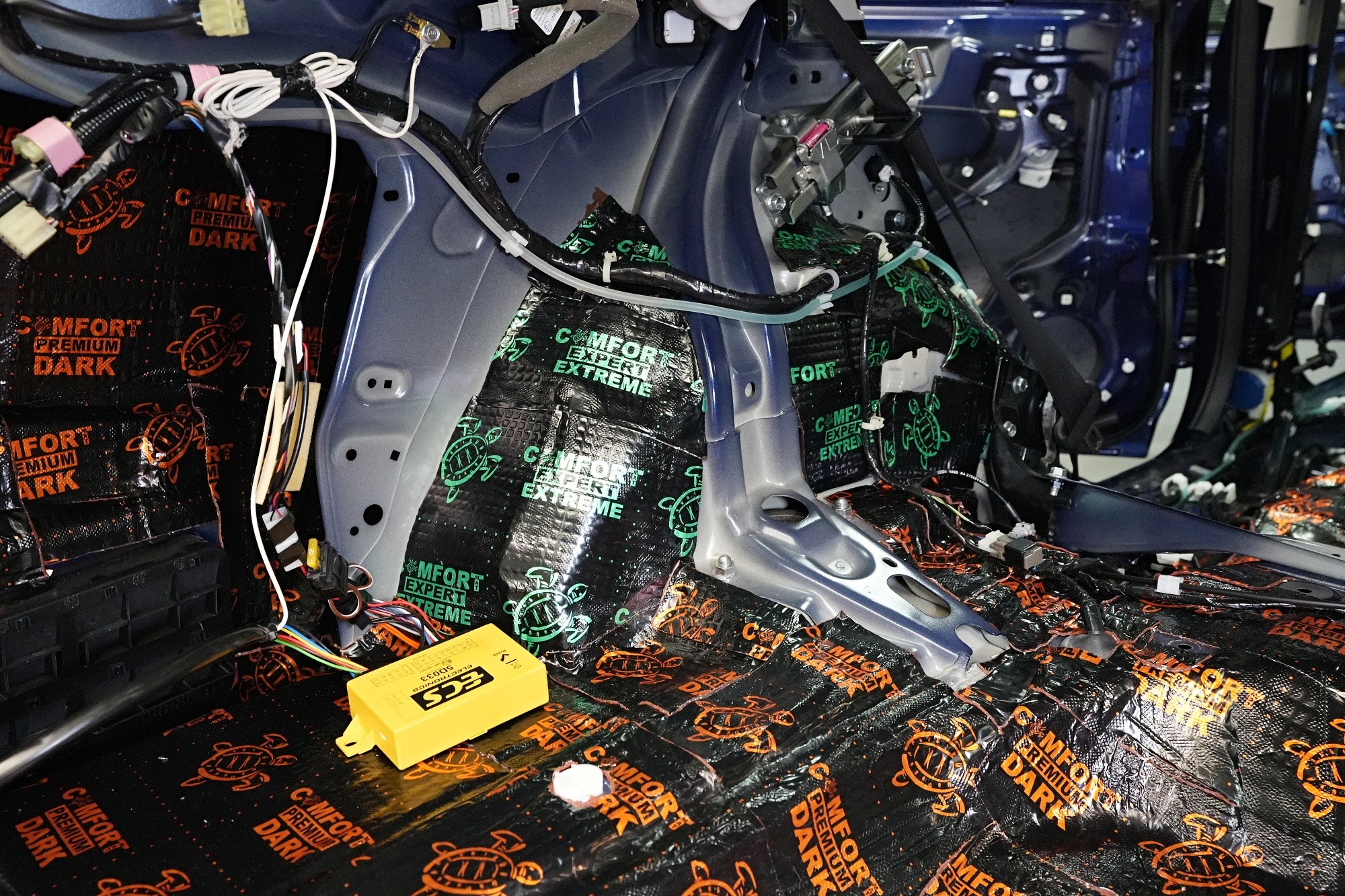

Na zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, aplikujeme v první vrstvě stejně jako na podlahu antivibrační materiál Comfortmat Extreme. Tloušťka 3,5 mm a akustický ztrátový činitel 0,63 jednotek umožní důkladné zamezení veškerých vibrací a nízkofrekvenčního hluku od pneumatik, který je typický pro zadní podběhy. A konečně na blatníky aplikujeme u balíčku taktéž antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek.

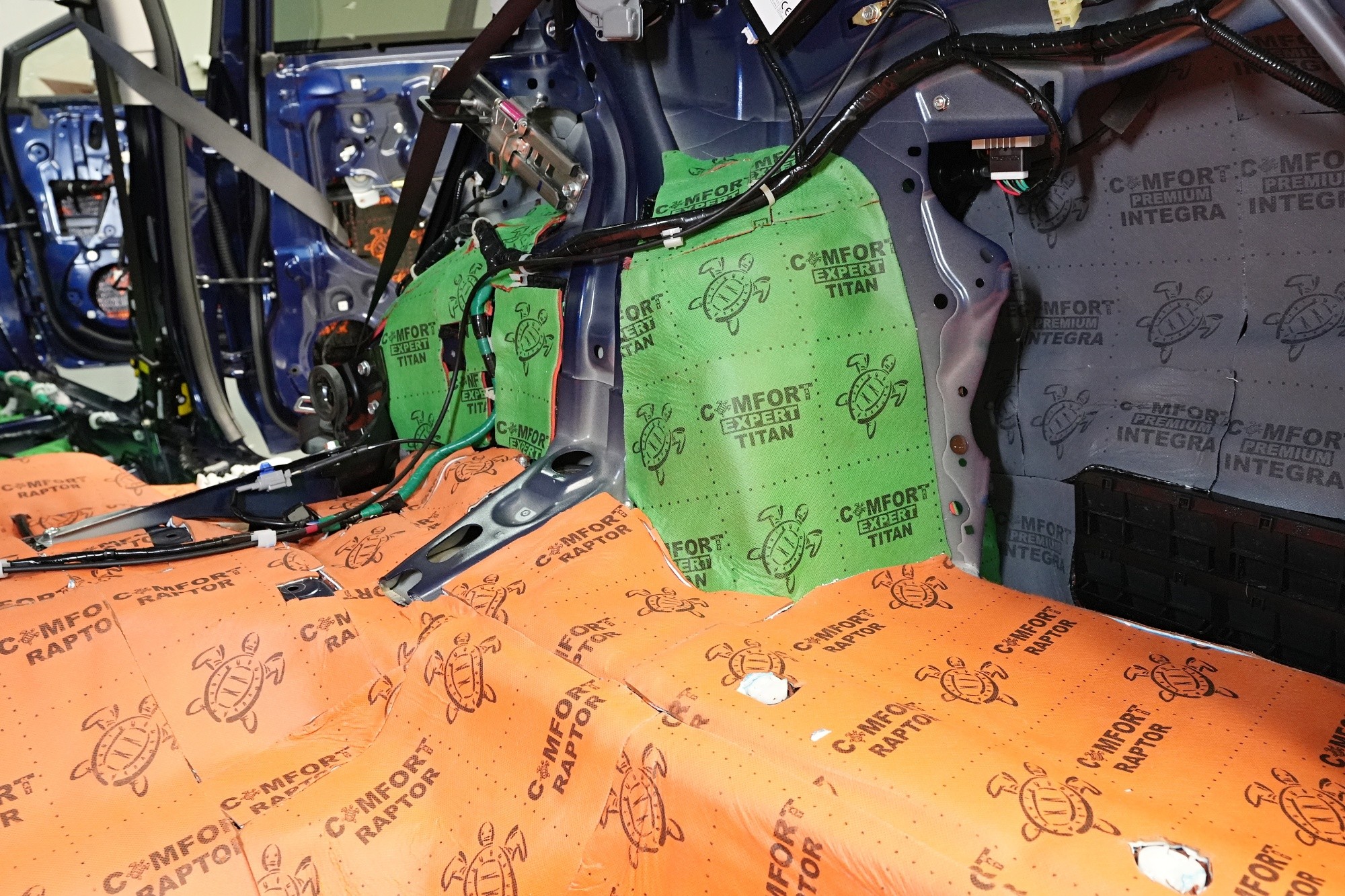

V druhé vrstvě najdete v zavazadlovém prostoru obvykle tři různé materiály a to ne pouze z estetických důvodů. Každá oblast je zatížena jinak intenzivním hlukem a je nezbytné volit odpovídající materiály. Na dno kufru aplikujeme zpravidla membránový materiál Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku pouhých 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru.

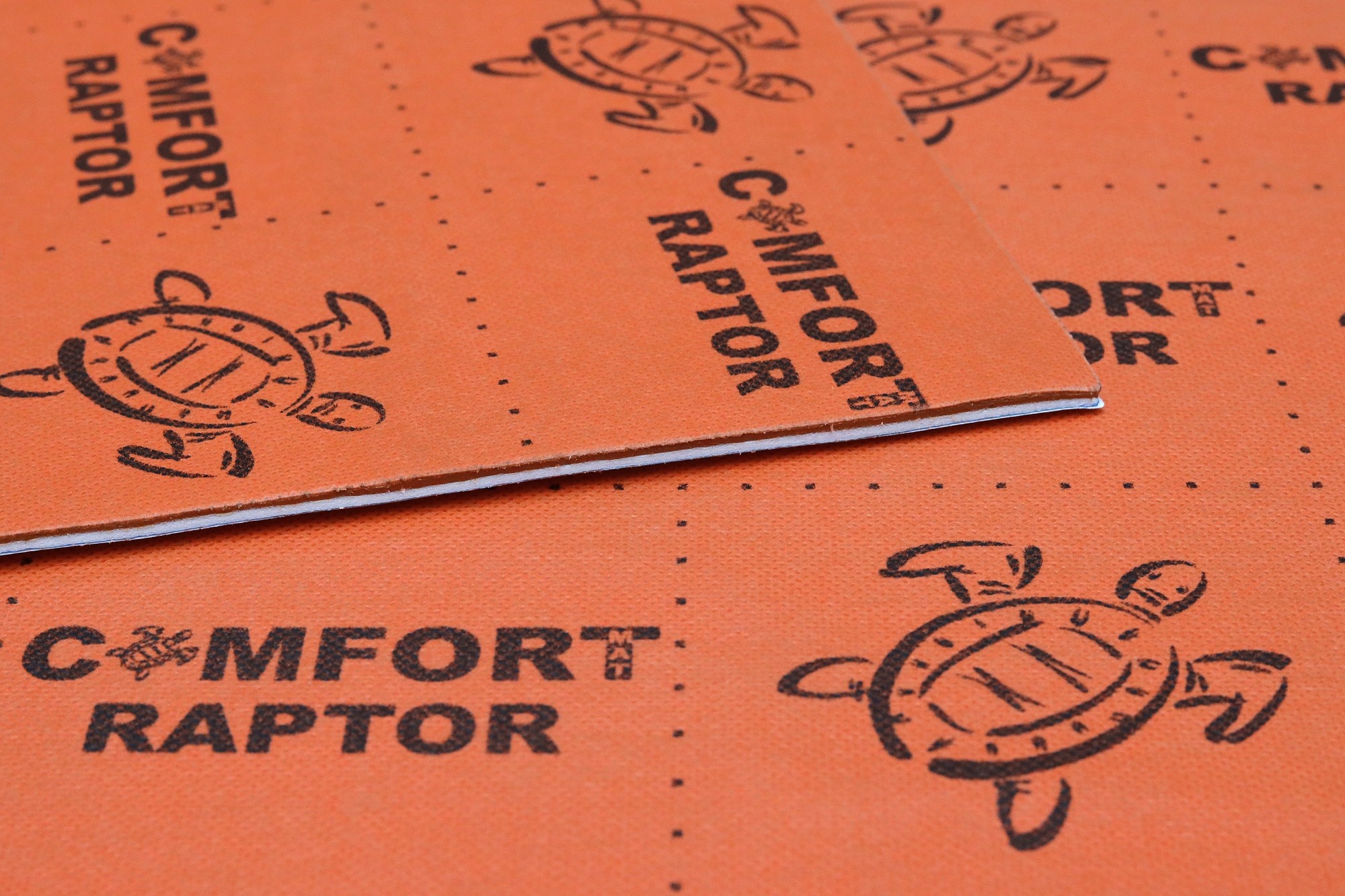

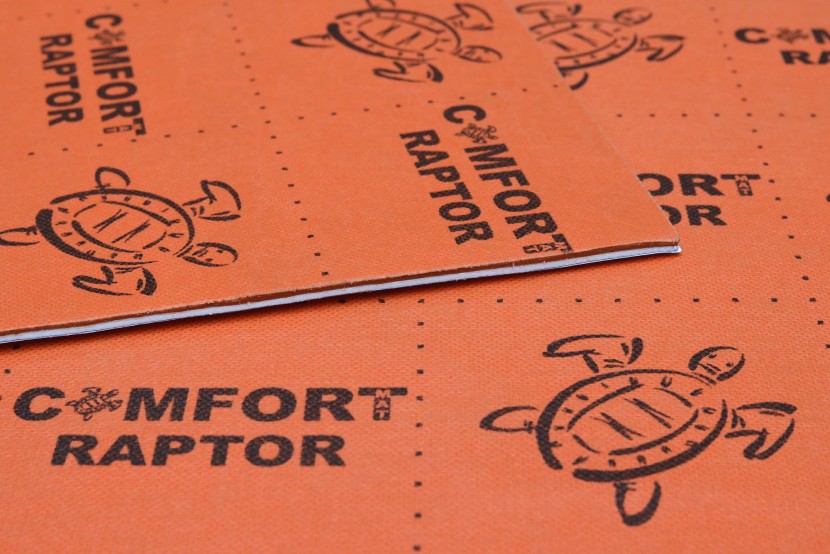

Podívejme se také na Raptor důkladněji. I Raptor patří mezi moderní membránové materiály a nahrazuje tedy 2 vrstvy odhlučnění. Je však ze všech nejtenčí a je tedy složen z 2 mm silné zvukově izolační vrstvy a protihlukové membrány taktéž s tloušťkou 2 mm. Právě membrána dodává tomuto materiálu deklarovanou účinnost až 30 dB, což je při této tloušťce unikátní počin. Samozřejmě i Raptor je zcela voděodolný a můžete jej použít prakticky kamkoliv.

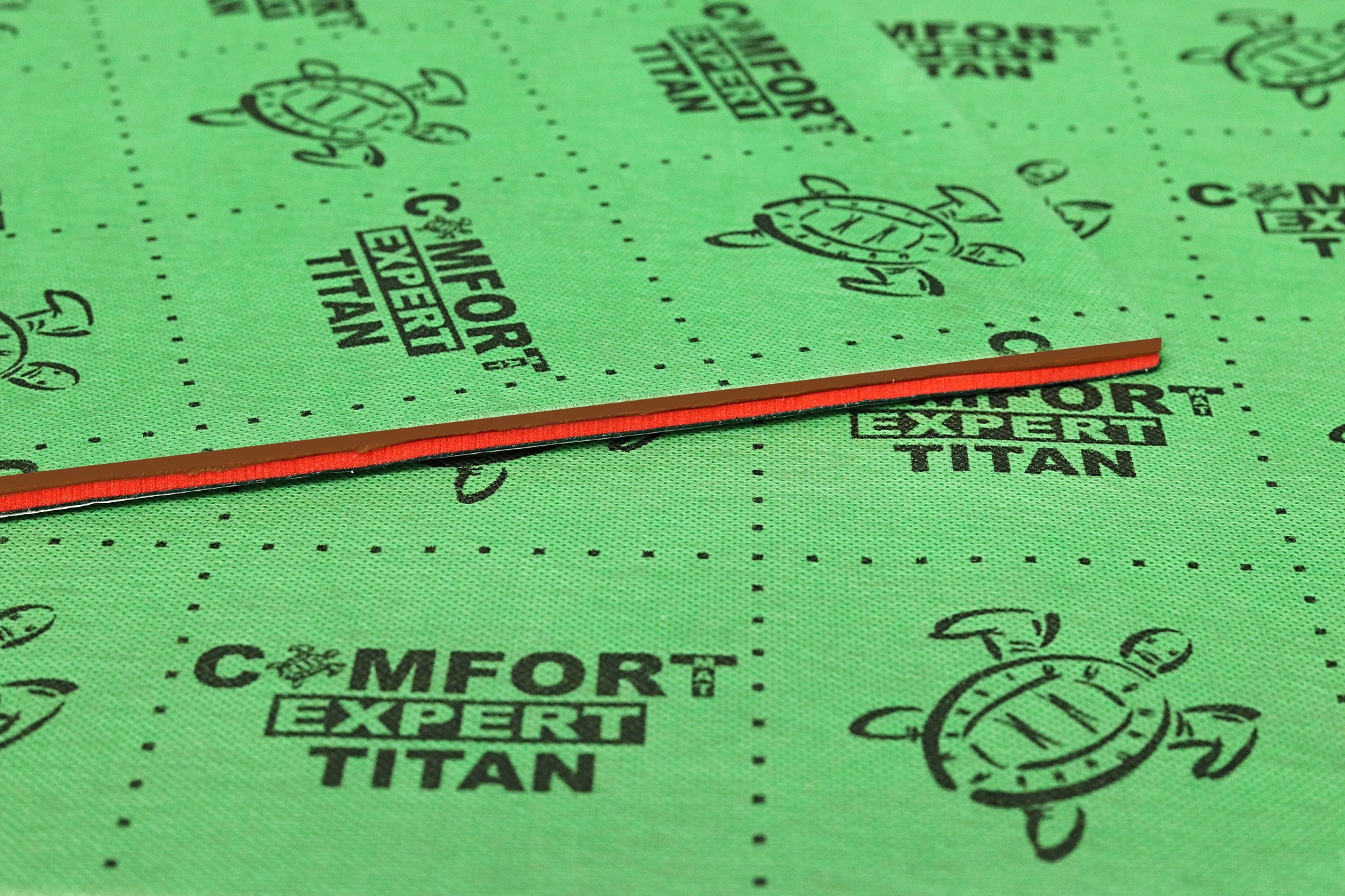

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy. Comfortmat Titan se vyznačuje při své tloušťce 8 mm rekordní schopností zvukové izolace 38 dB a kde jinde tento brutální materiál použít, než na zadní podběhy. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 28 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří, kde ještě více vyniknou jeho vlastnosti.

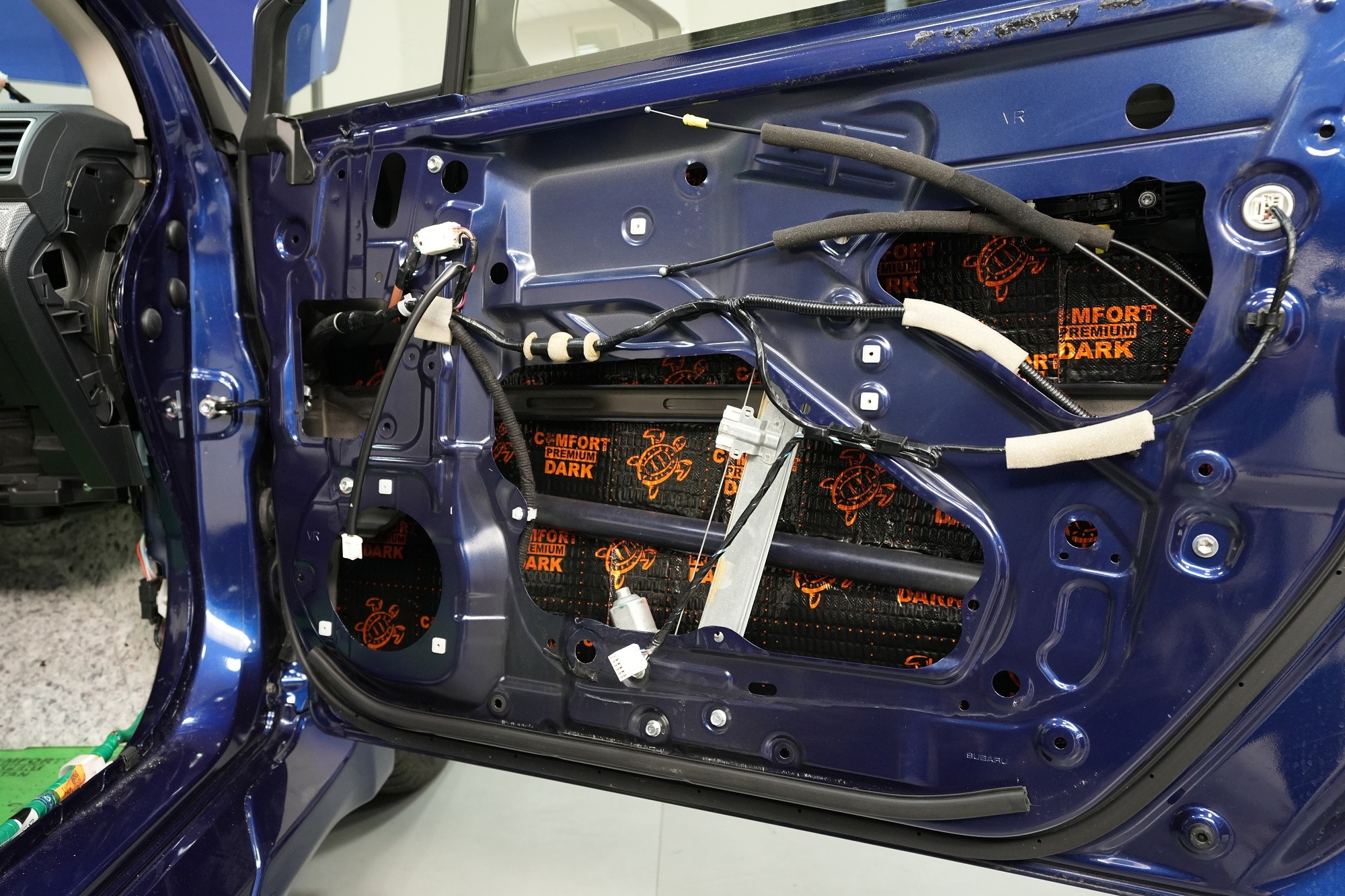

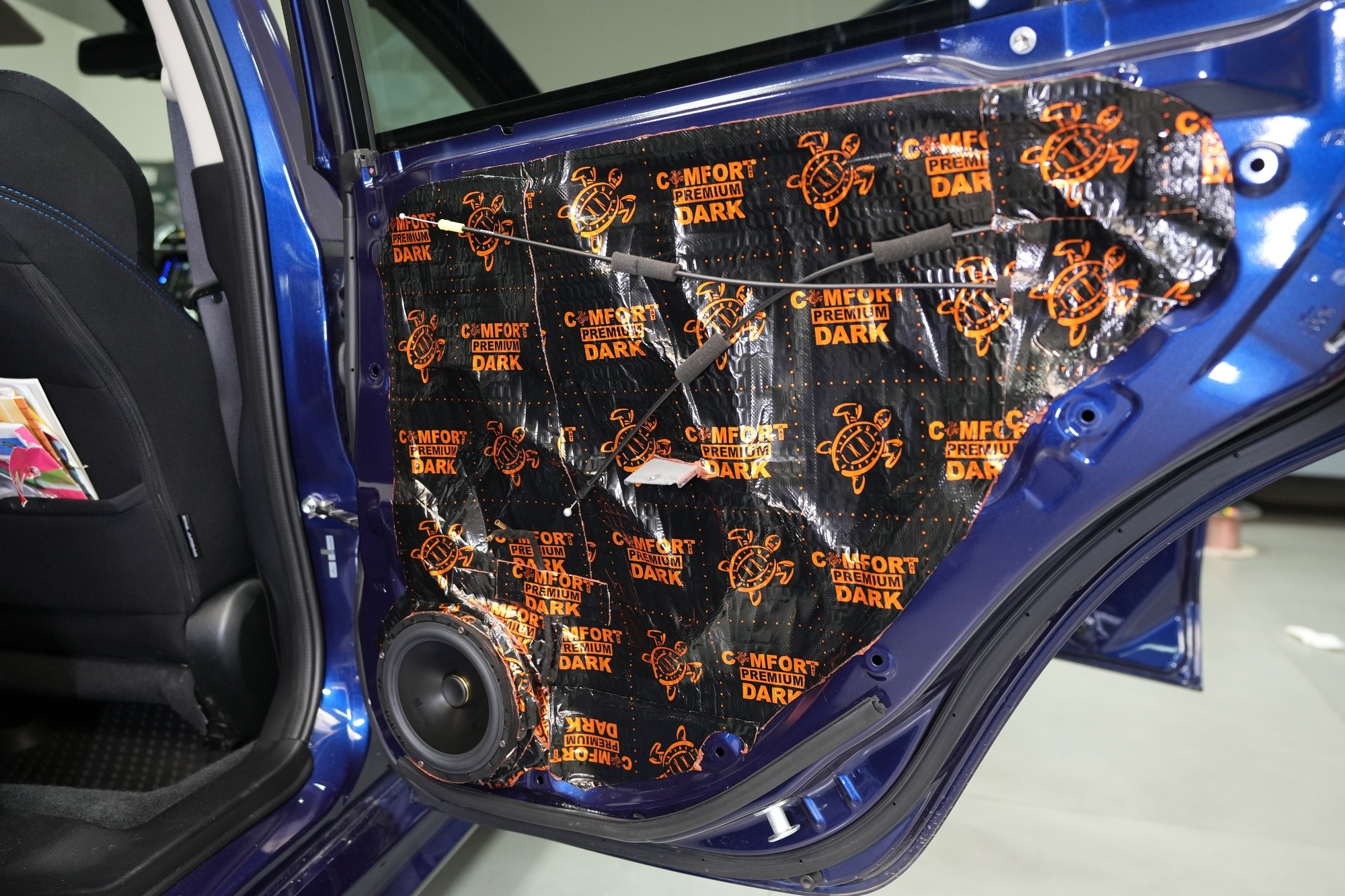

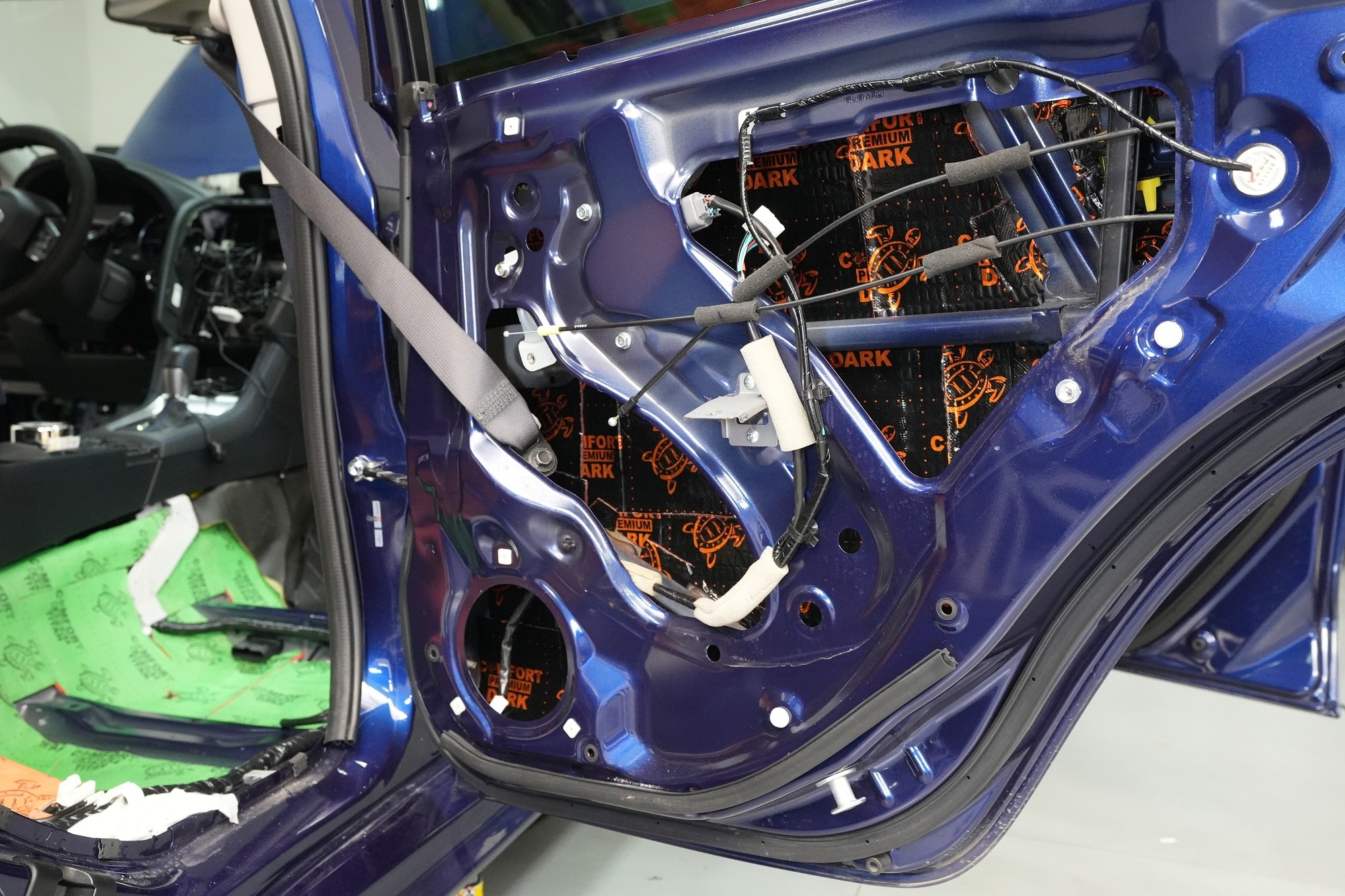

Dveře odhlučňujeme celkem v 5 vrstvách, ale u tohoto konkrétního vozu to bude jinak. V rámci balíčku Premium Plus volíme silnější antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Dark D3 o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

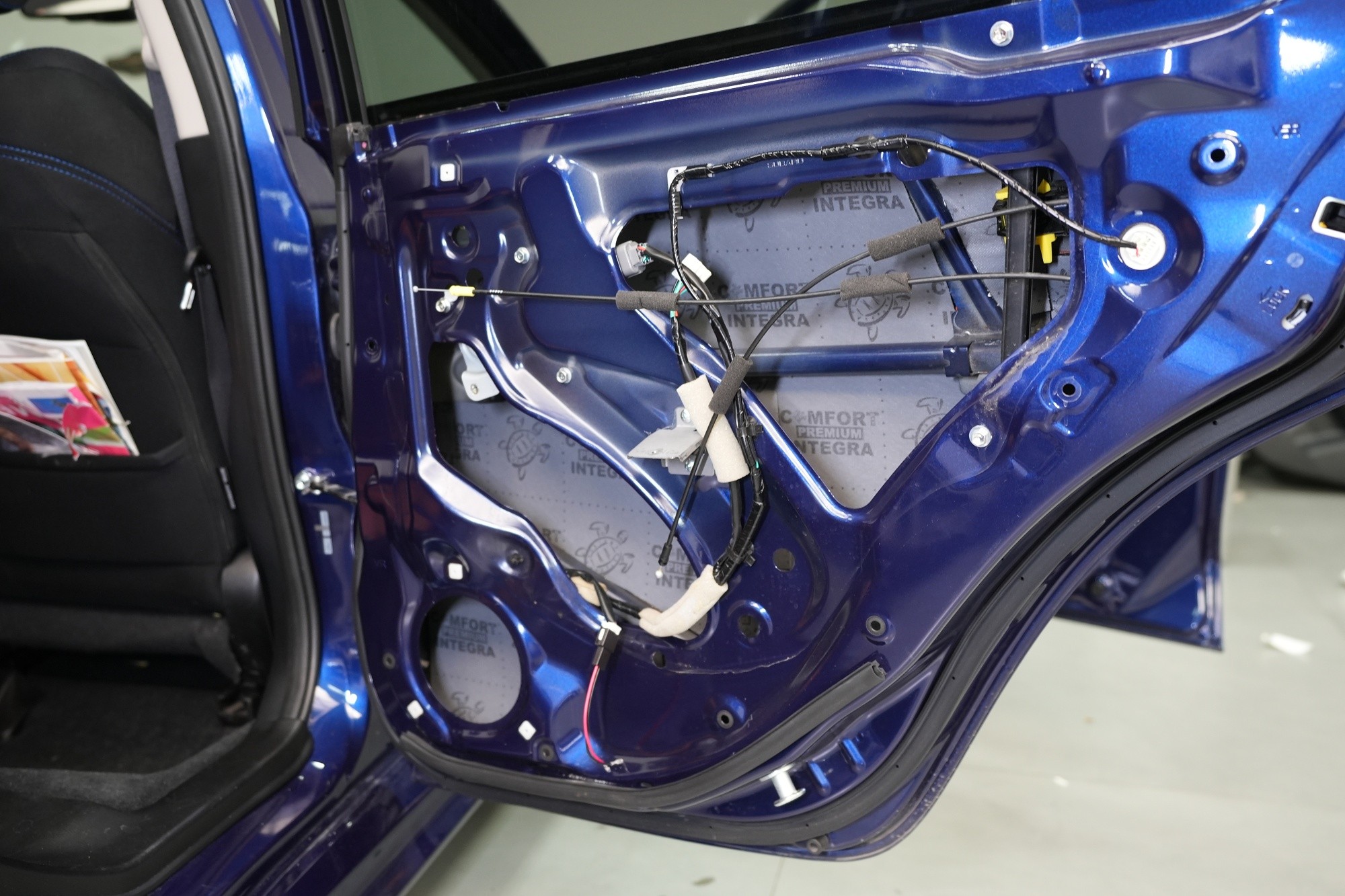

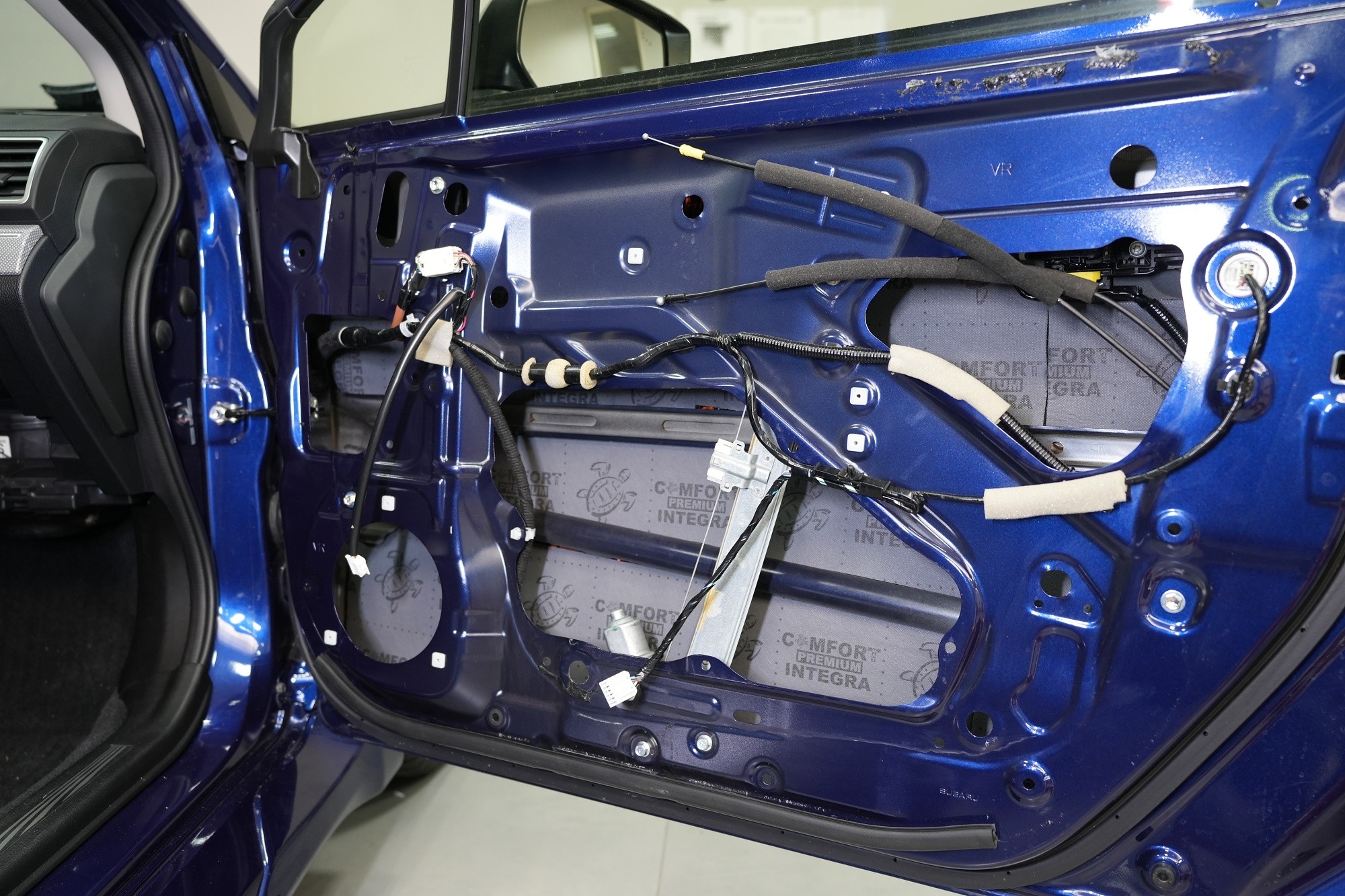

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

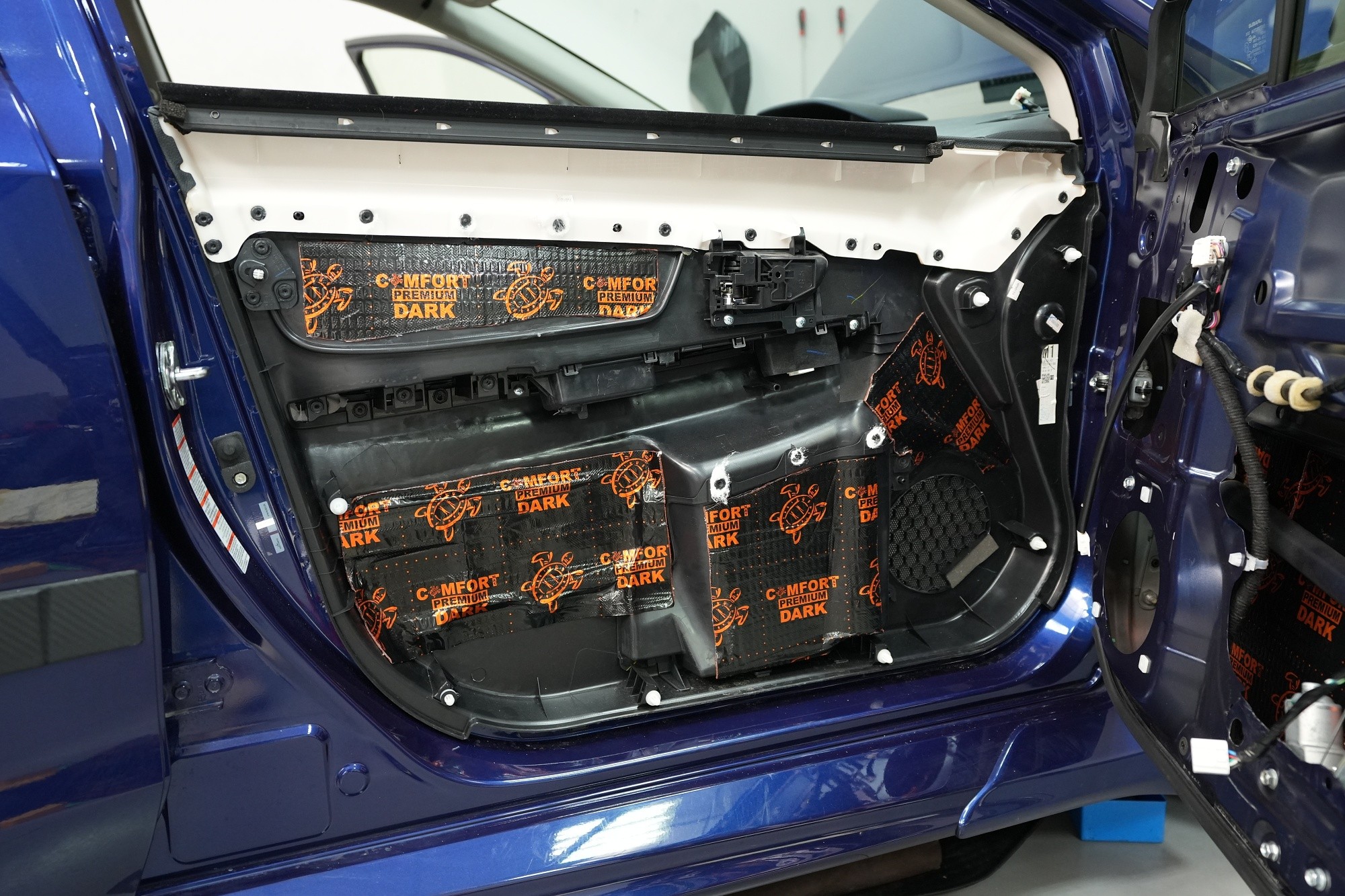

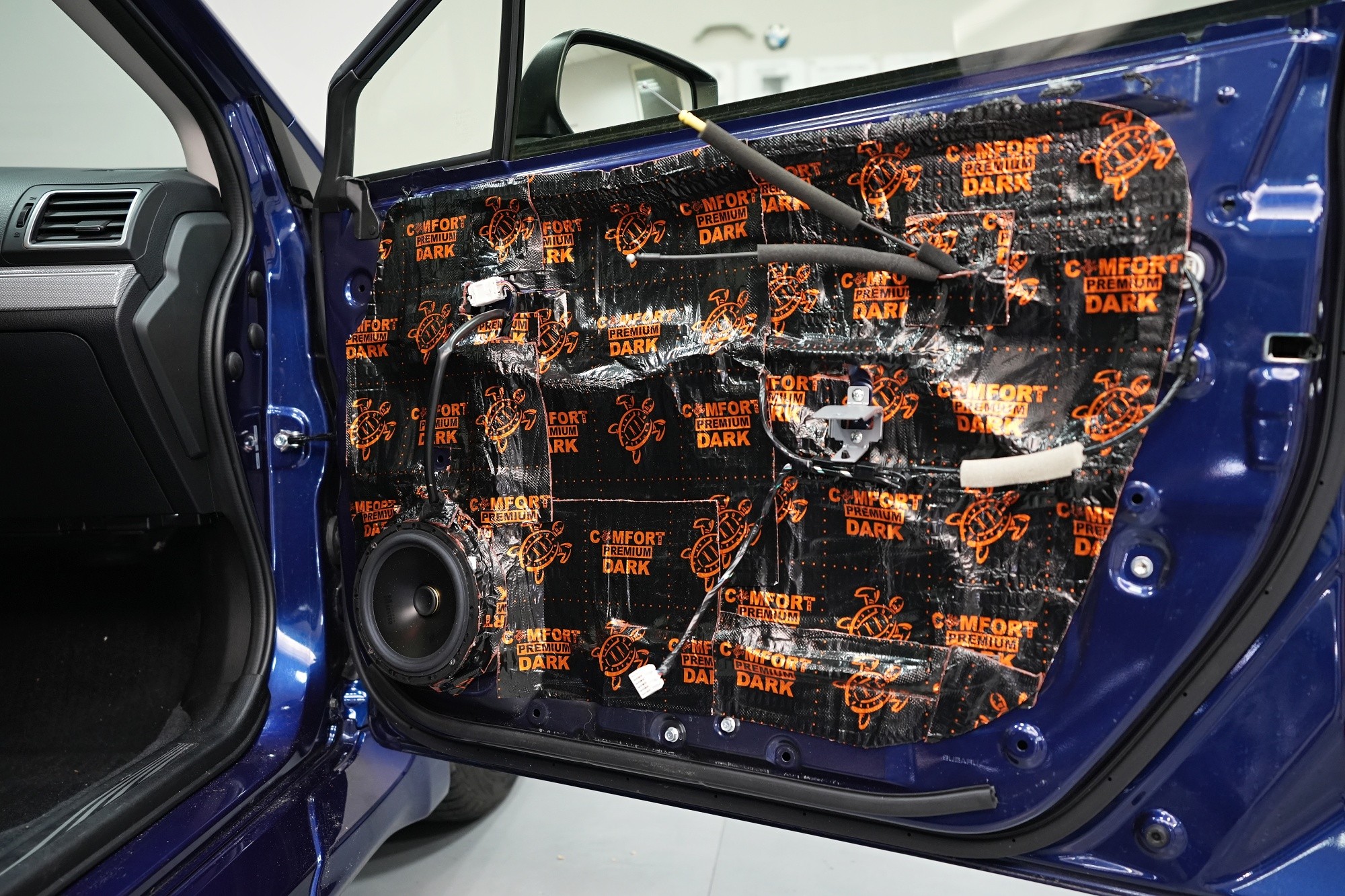

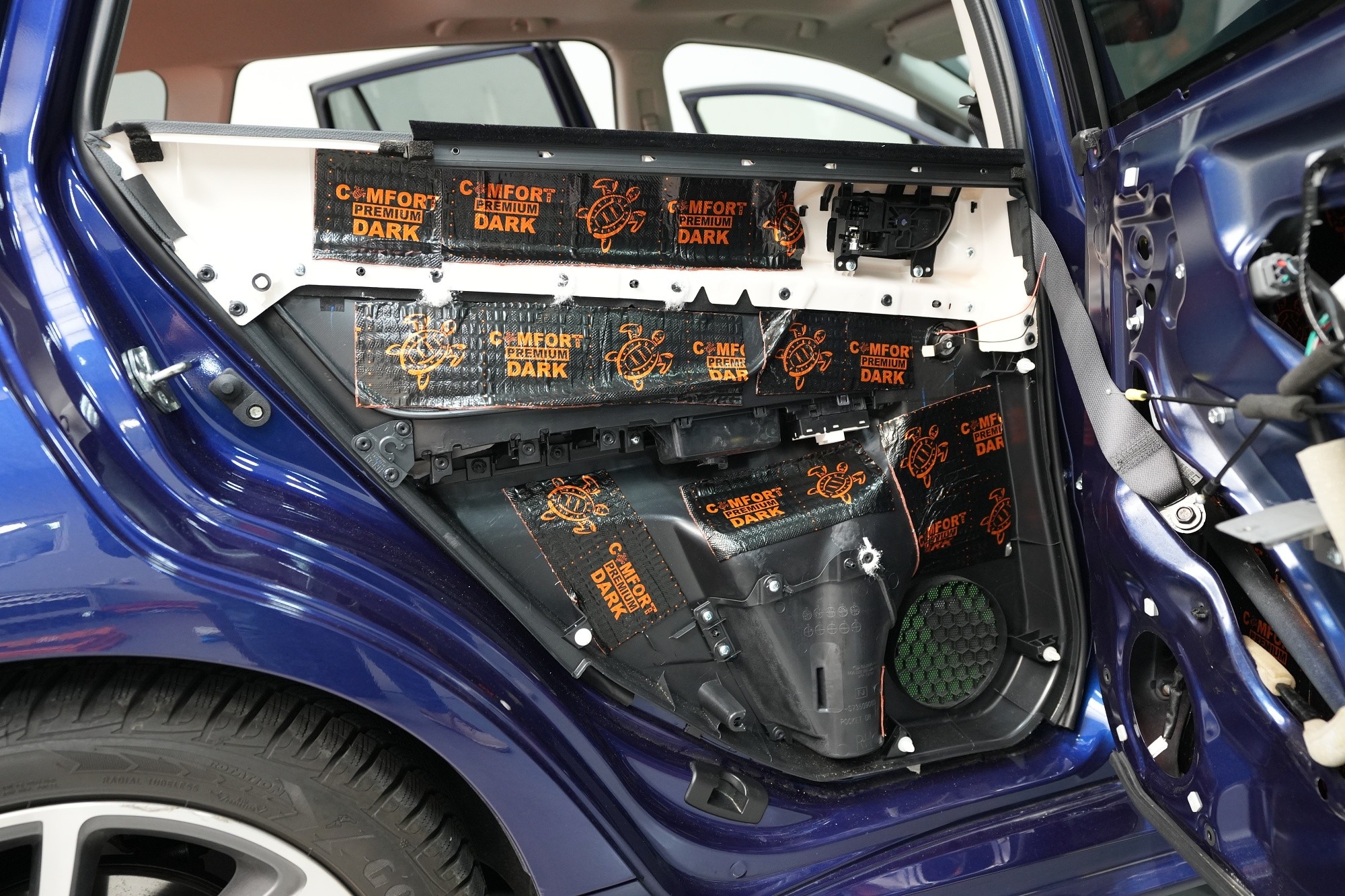

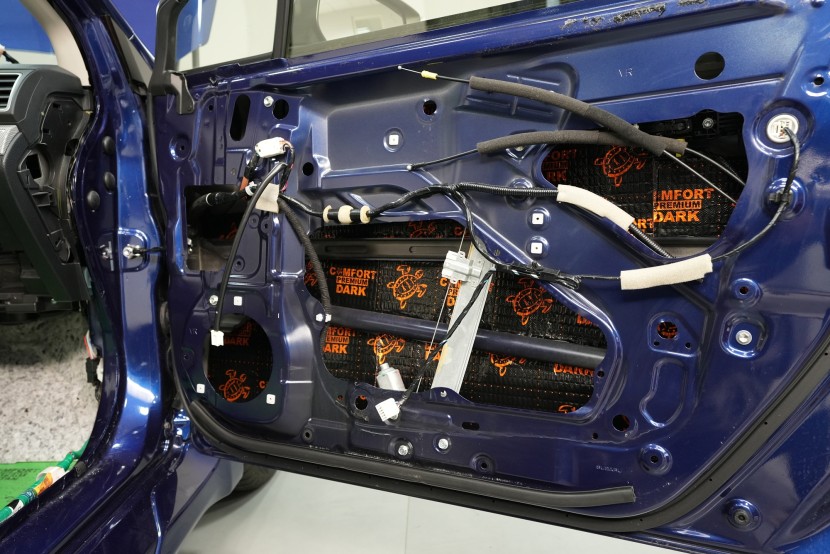

Následně aplikujeme taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

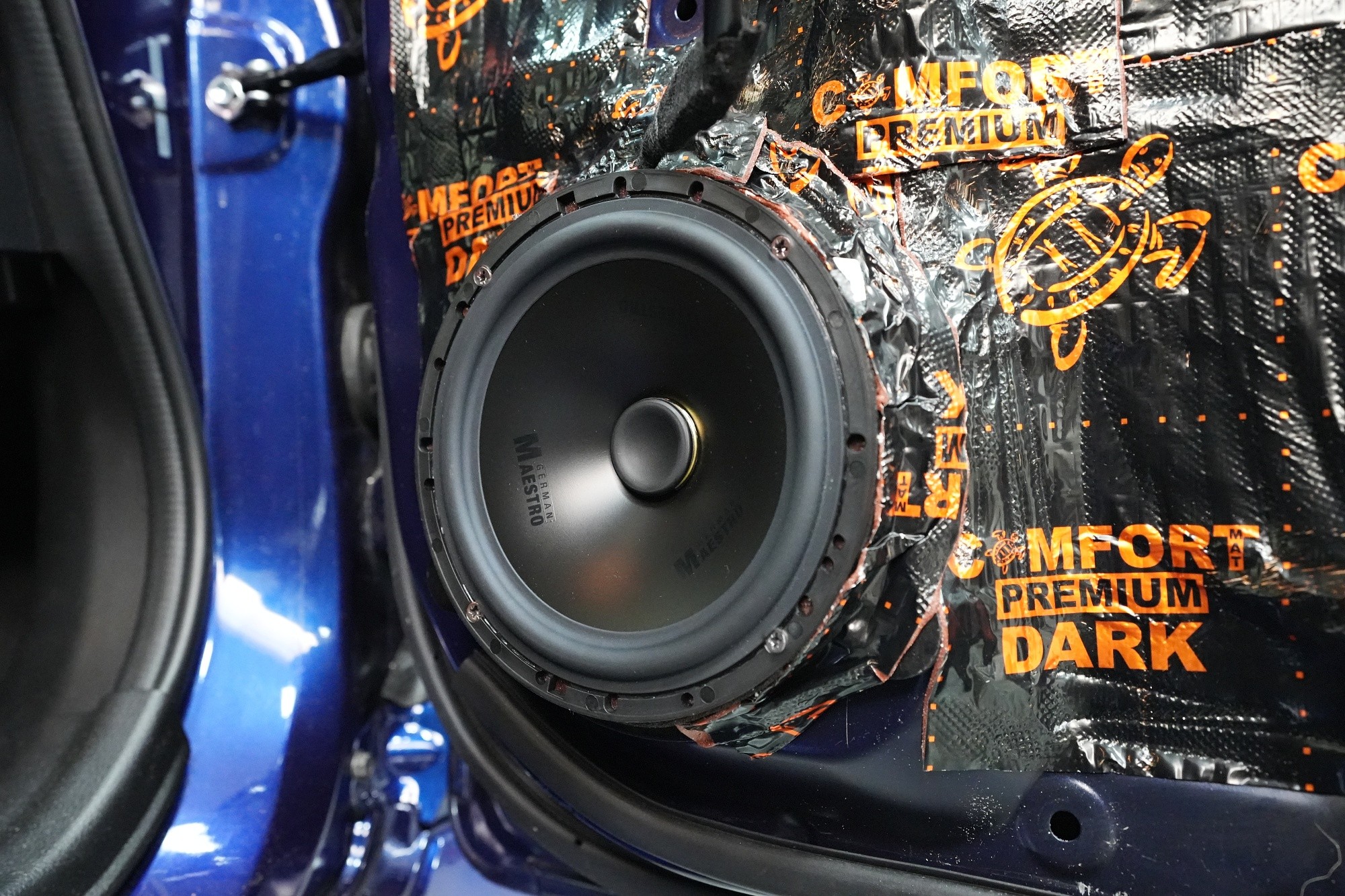

Do předních a zadních dveří tohoto vozu budeme instalovat reproduktory německého výrobce German Maestro. Konkrétně komponenty CS 6508 IV do předních dveří a koaxy CC 6508 do zadních. Reproduktory vynikají velmi nadstandardním zvukem a vysokou reálnou citlivostí, která je papírově velmi podhodnocena. I to ovšem svědčí o kvalitách produktů tohoto výrobce, který i v dnešní době lpí na výrobě v domovském Německu.

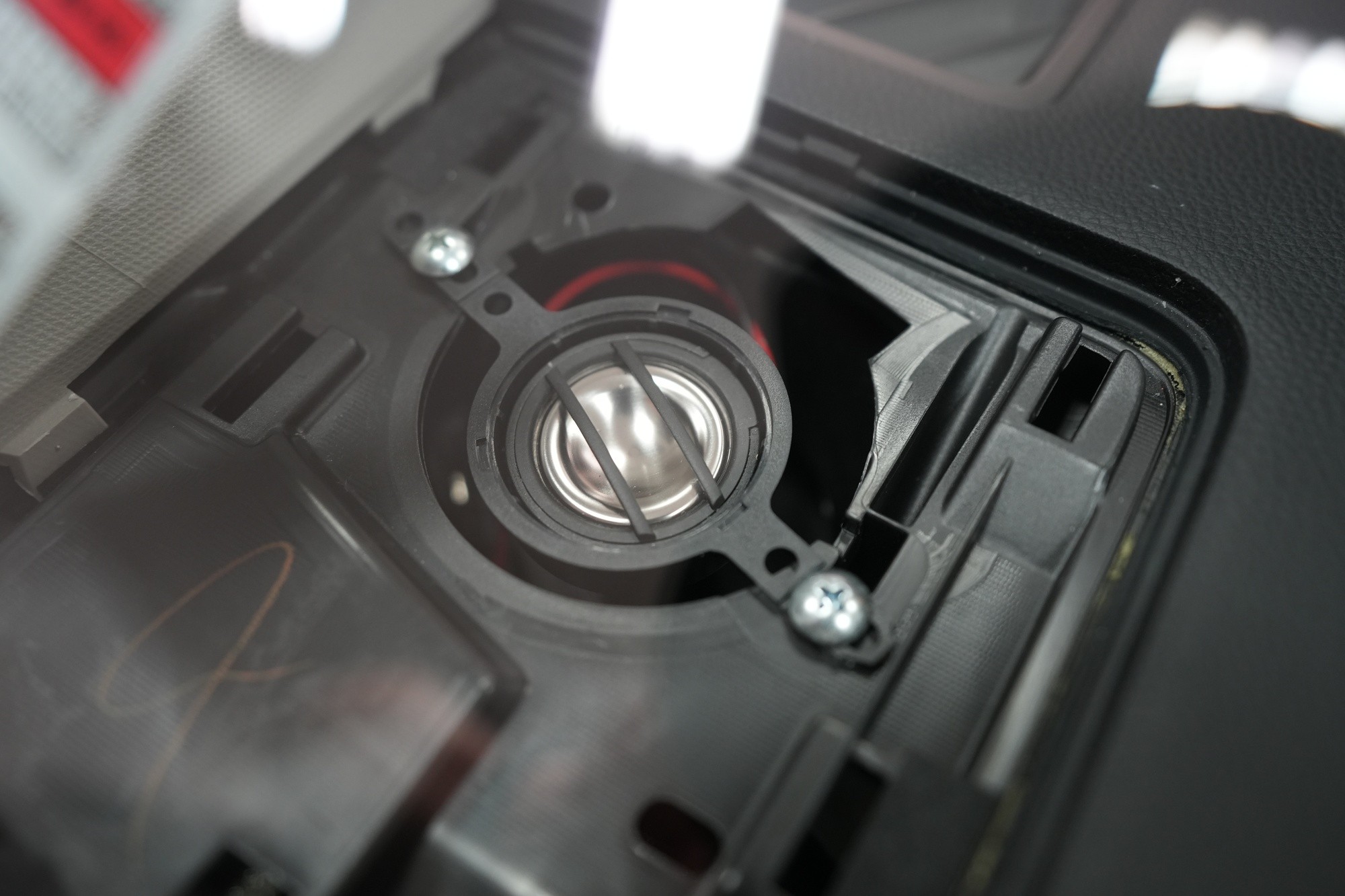

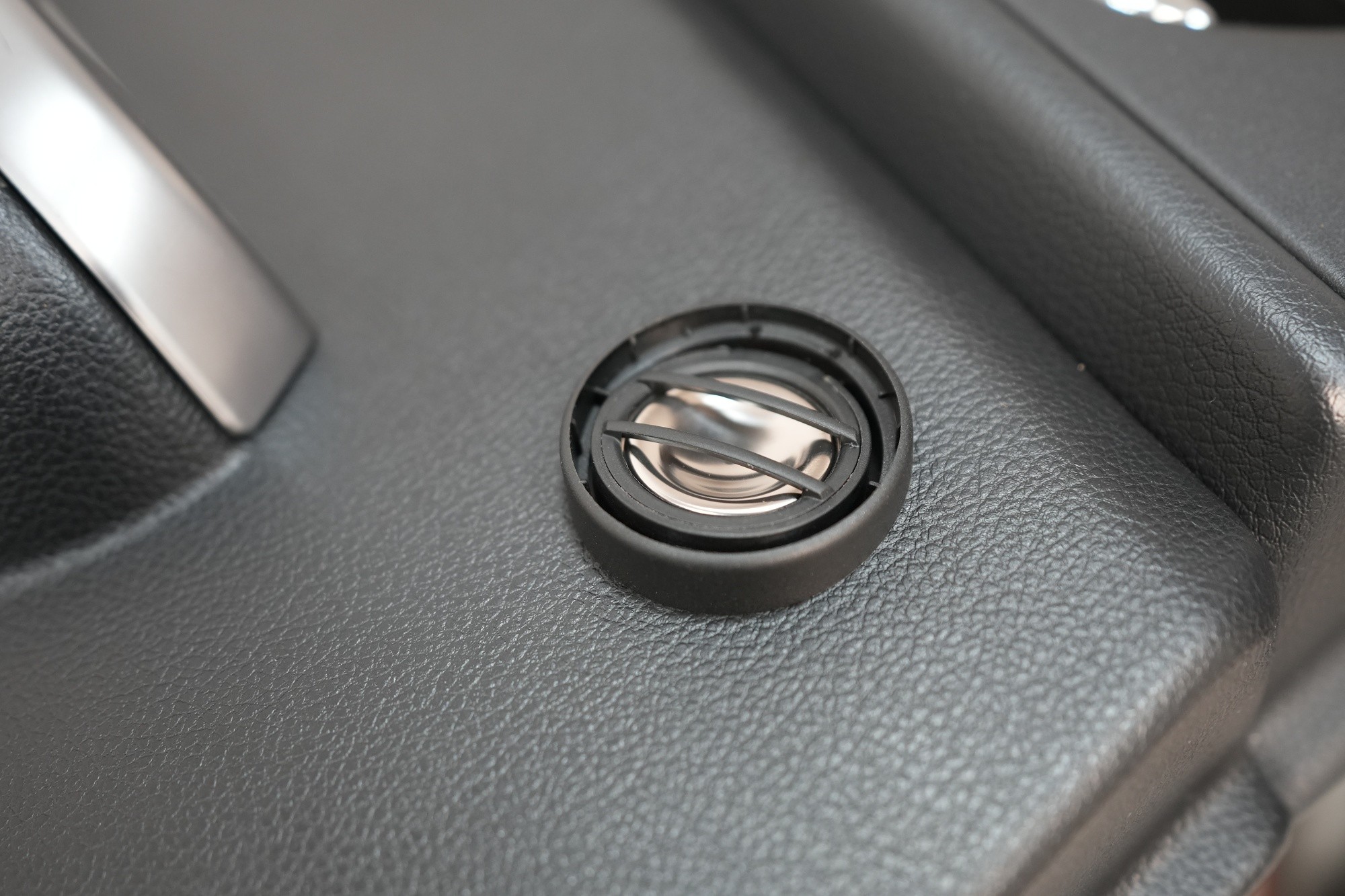

Nové výškové reproduktory s titanovou kalotou o průměru 30 mm jsou umístěny místo továrních výškových reproduktorů a zachováme tak původní design interiéru. Všechny fotografie z této instalace, včetně osazení zadních dveří, najdete po kliknutí na úvodní fotku této instalace.

Čtvrtou vrstvou odhlučnění dveří je opět odlehčený antivibrační materiál Comfortmat D2, který aplikujeme bodově i na plastové výplně dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby.

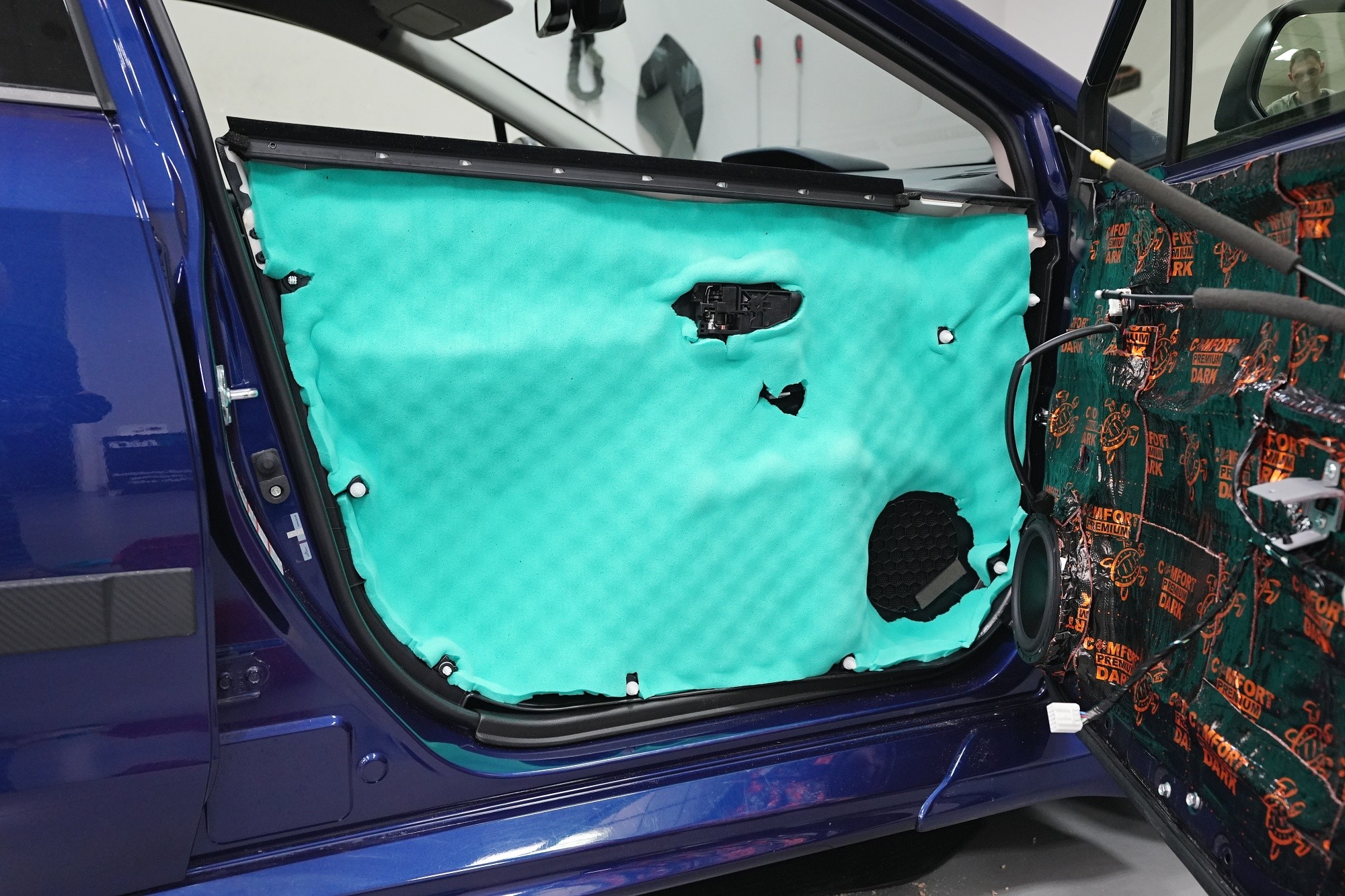

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u zadních dveří.

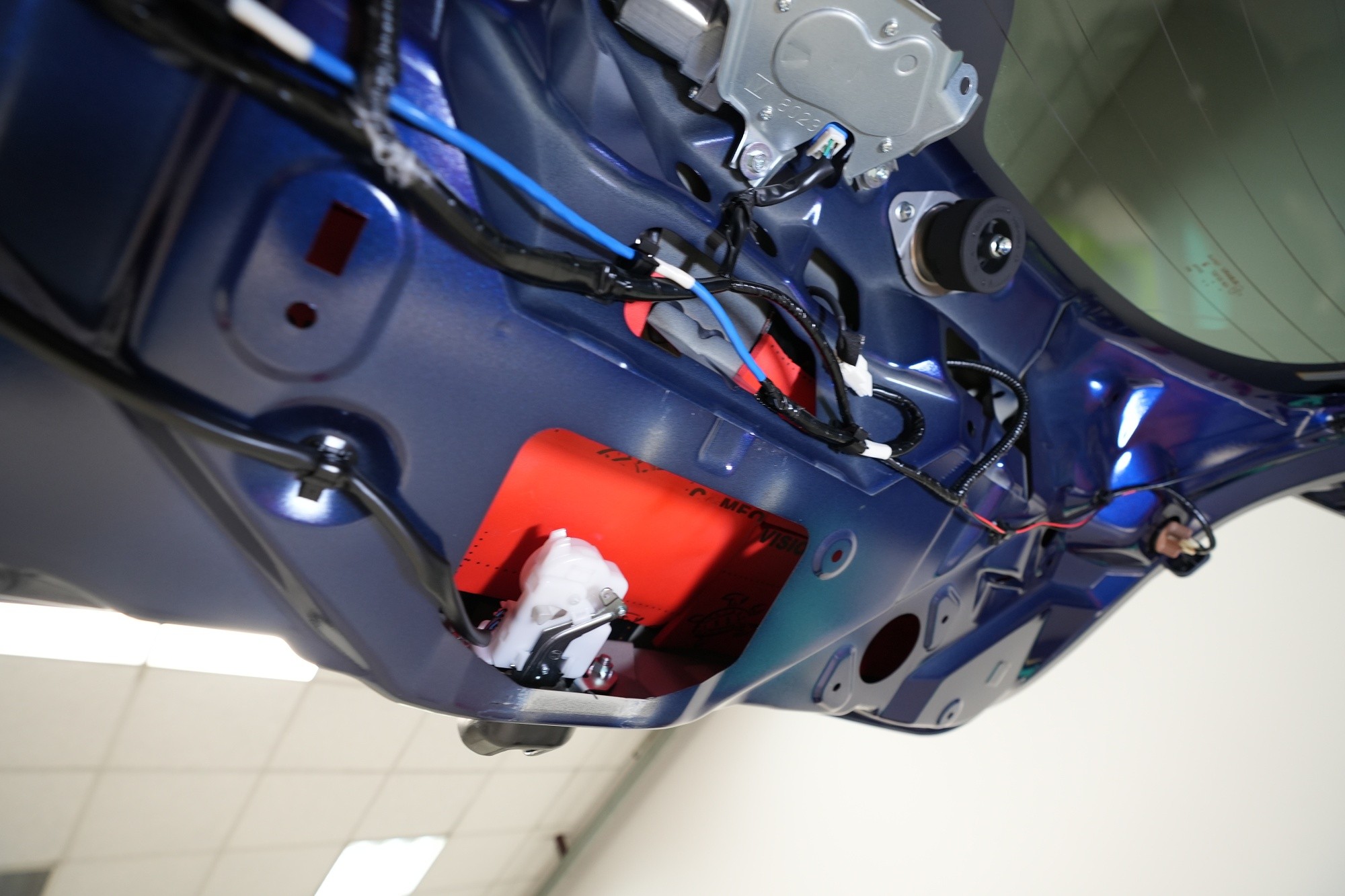

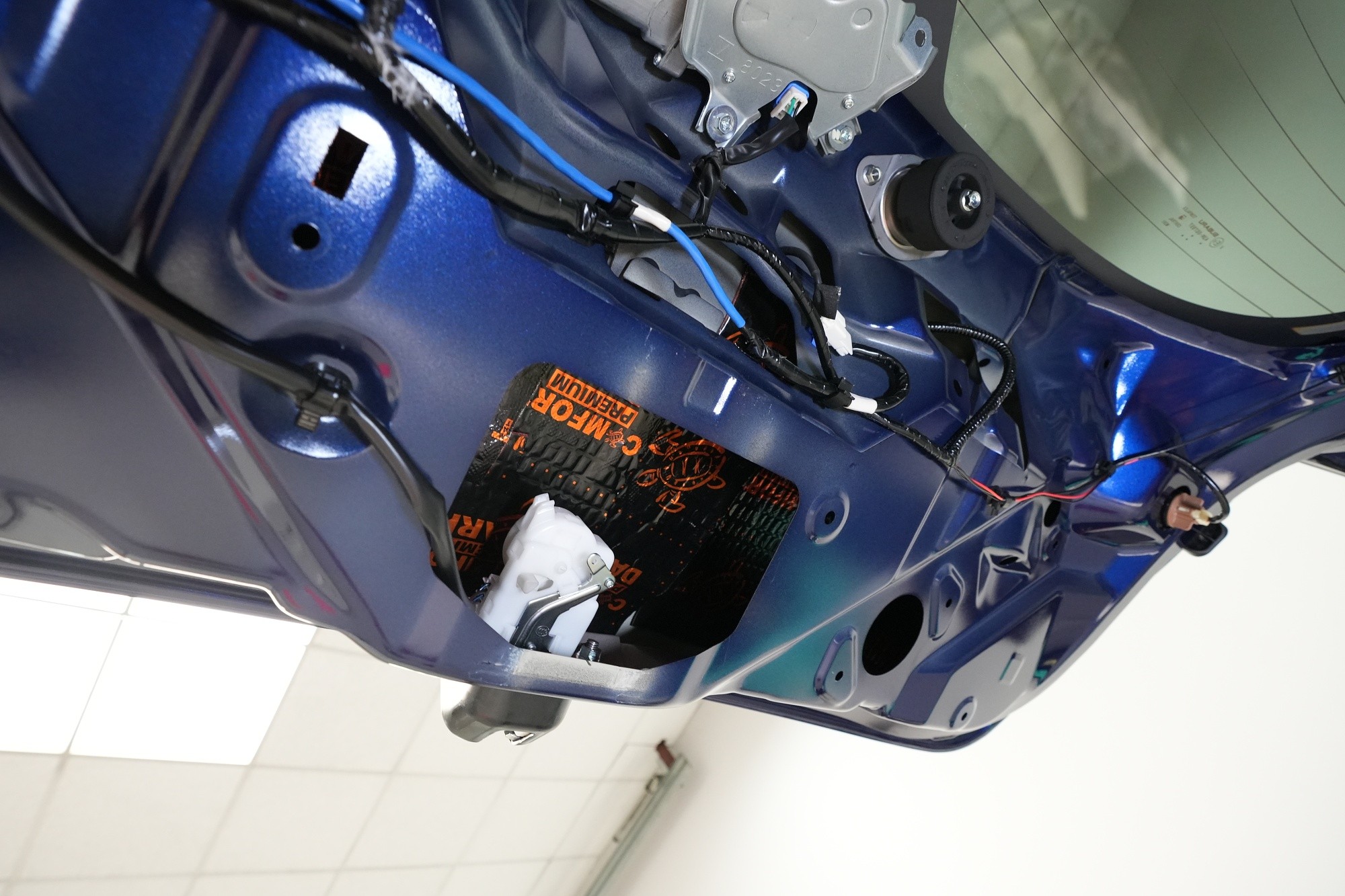

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

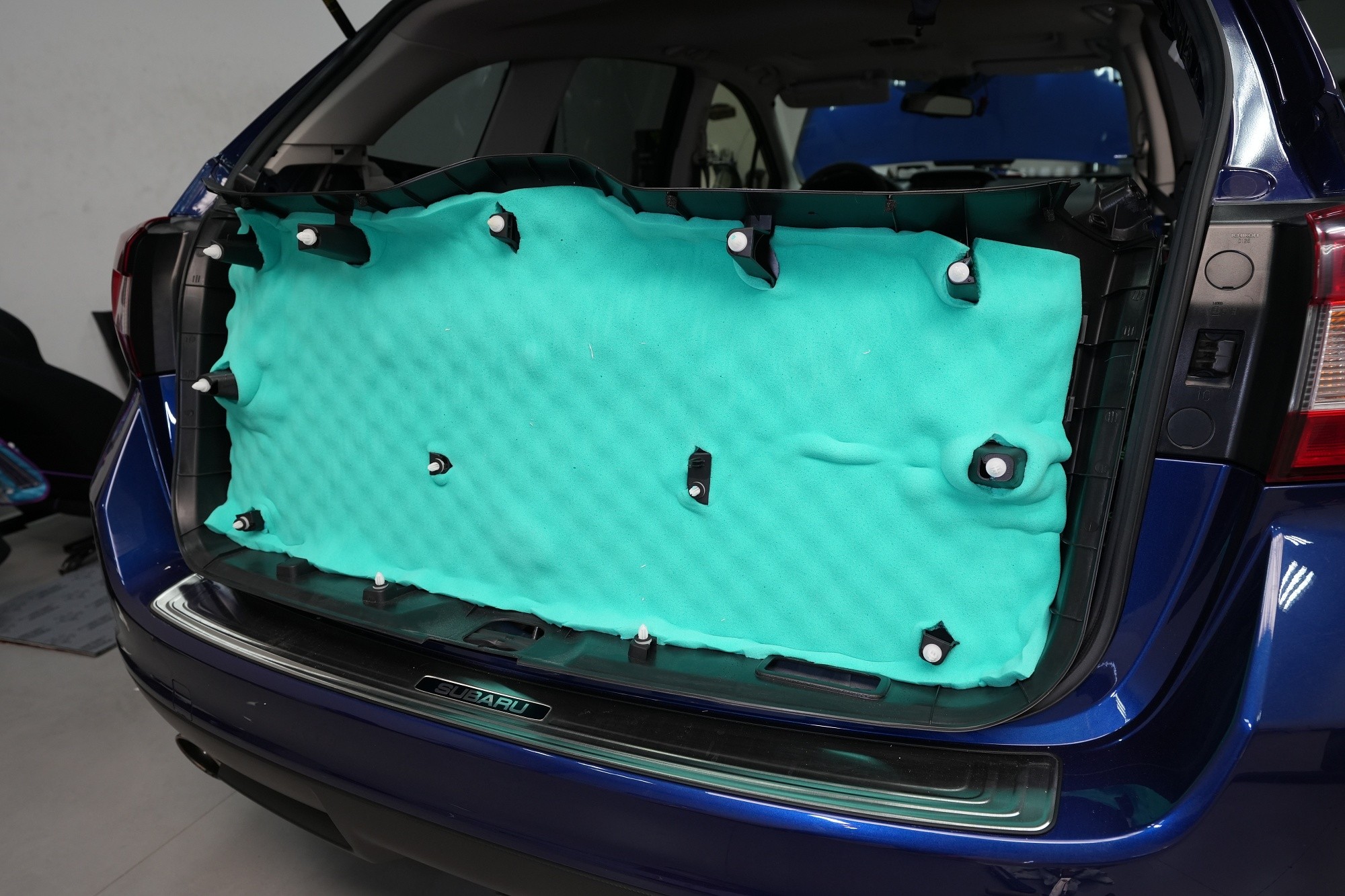

Páté dveře u tohoto vozu nejdou opatřit téměř žádnými materiály, proto alespoň na plastovou výplň pátých dveří aplikujeme v první vrstvě bodově antivibrační materiál Comfortmat D2 pro zpevnění plastu a zamezení vibrací a rezonancí a jako druhou vrstvu volíme stejně jako na dveře polyuretanovou pěnu Comfortmat Soft Wave Expert.

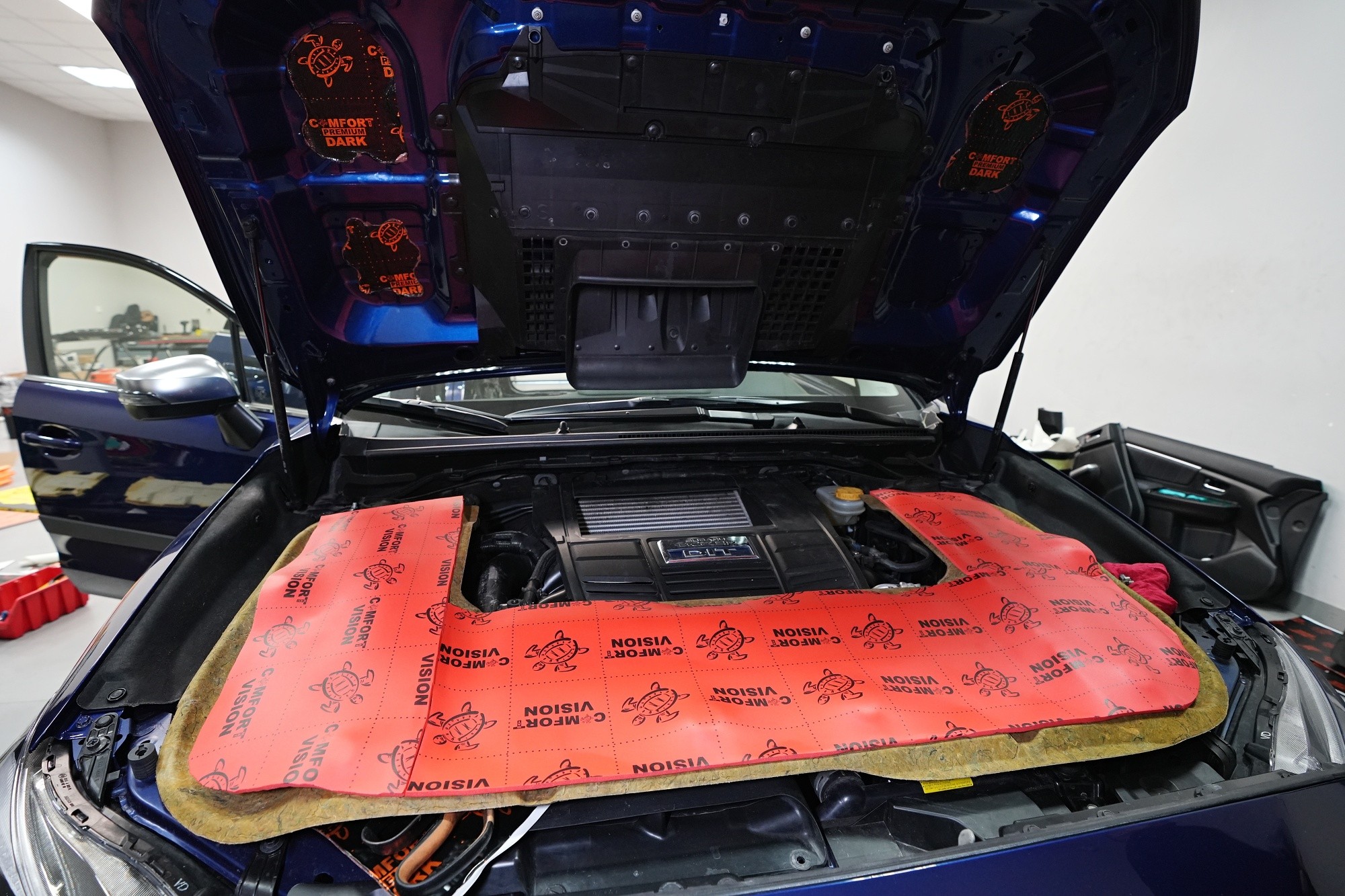

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru. Tímto instalaci dokončujeme a brzy předáme vůz majiteli.
