Dacia Jogger - odhlučnění a výměna reproduktorů

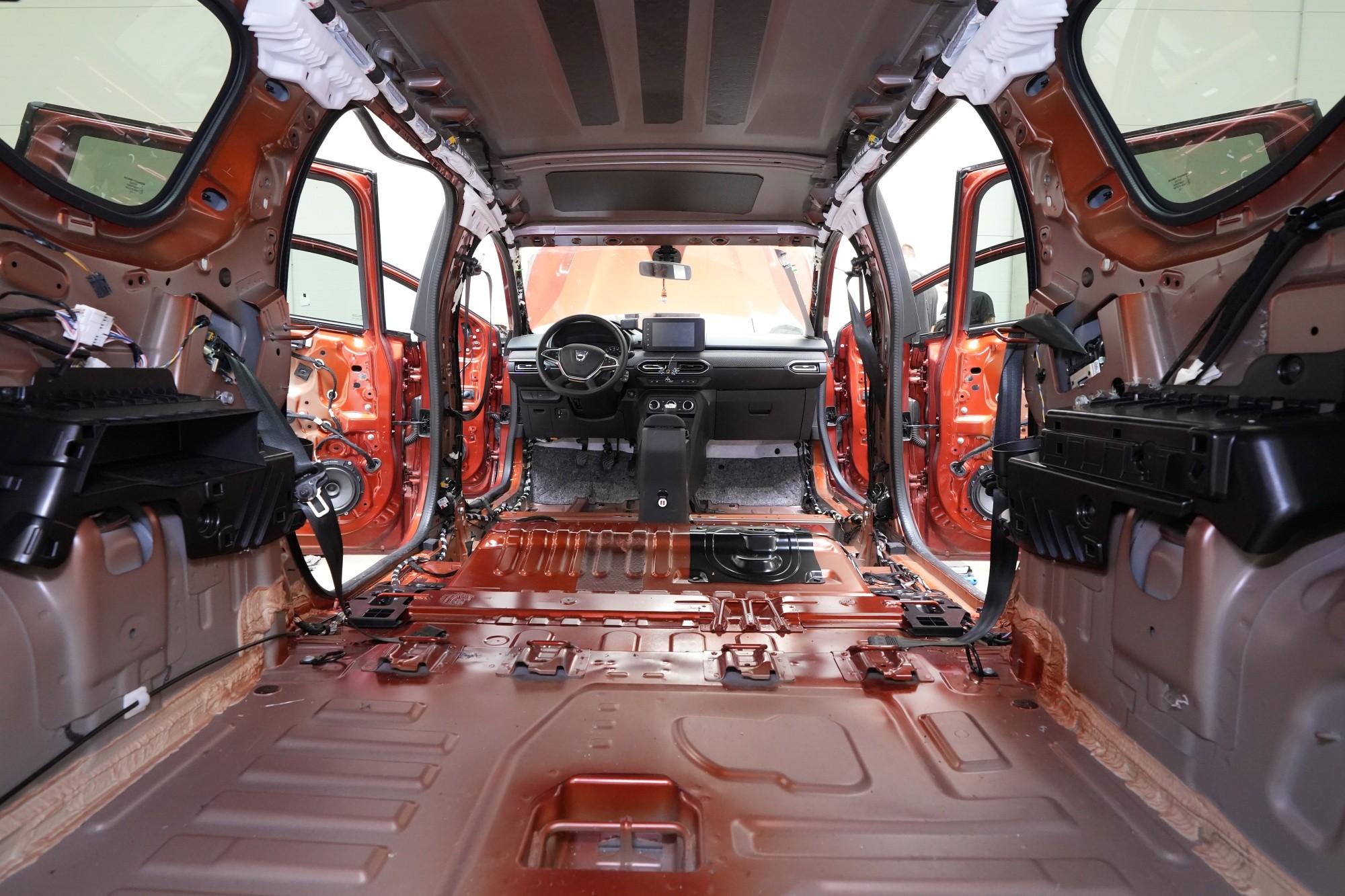

Odhlučnění automobilu Dacia Jogger začínáme obvyklým způsobem, tedy demontáží interiéru. Odstraníme všechny sedadla, veškeré čalounění a další komponenty, které nám mohou bránit při práci. Jak sami můžete vidět, plechy jsou prakticky holé a pro zlepšení stavu je nezbytné opatřit tento vůz kvalitními materiály Comfortmat. Pouštíme se tedy do práce.

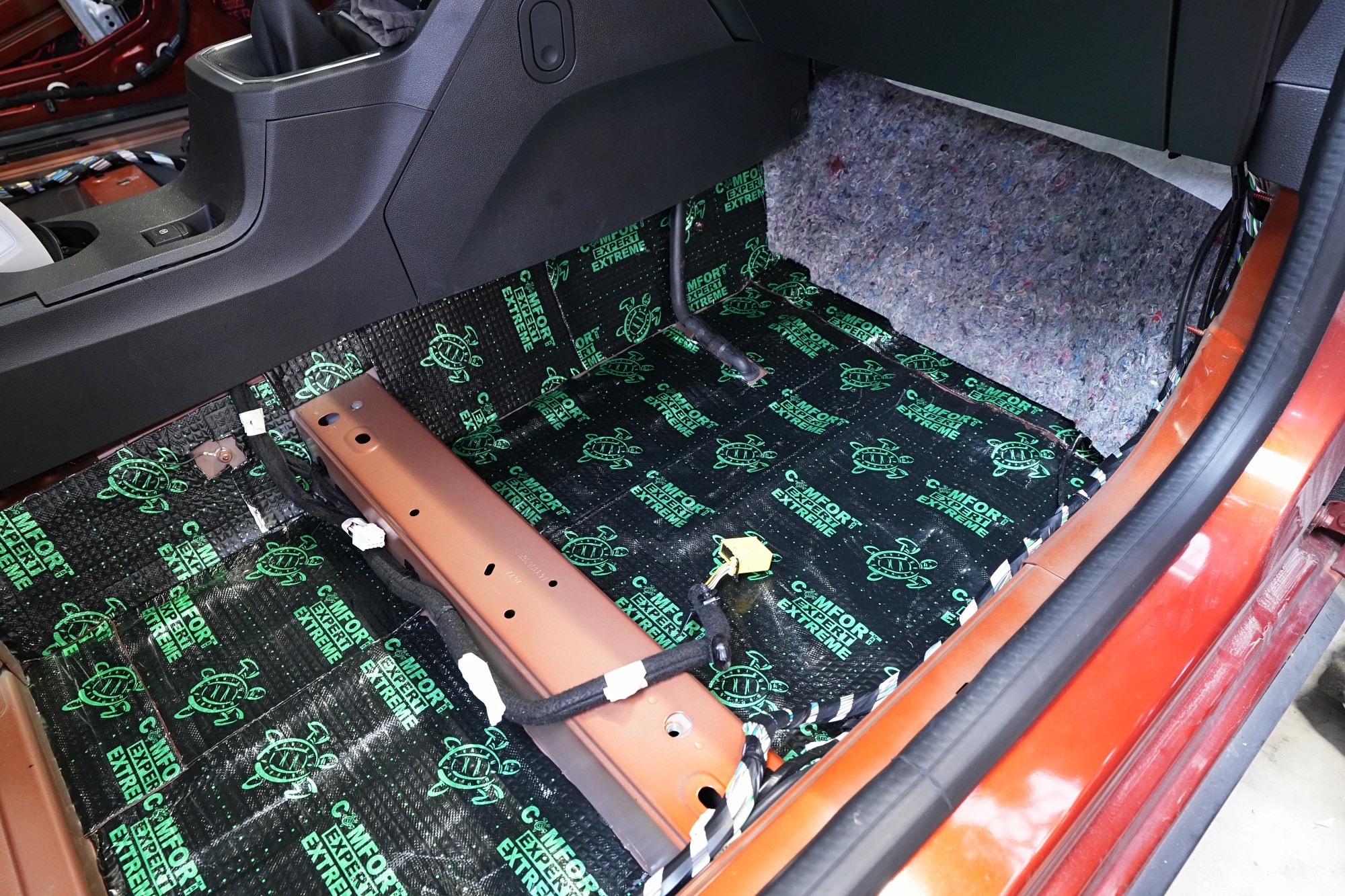

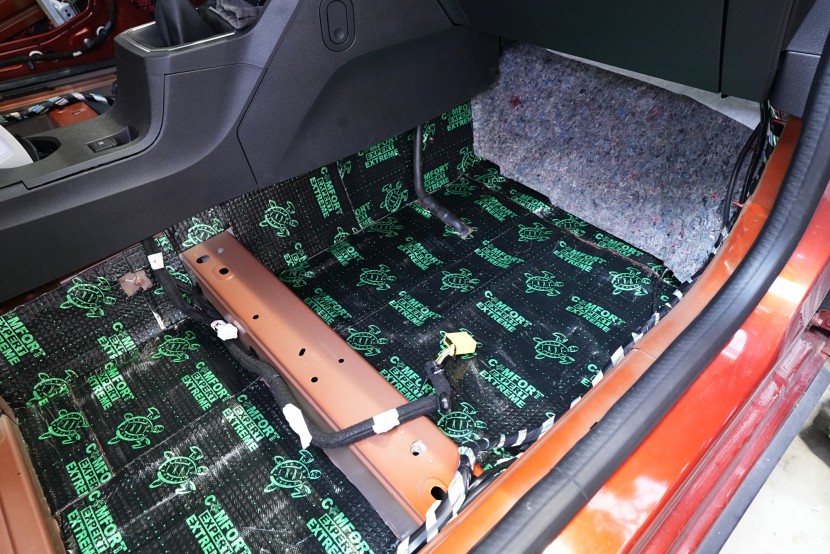

K celkovému odhlučnění vozidla nejvíce přispívá důkladné odhlučnění podlahy, která je kvůli výrazným vibracím a hluku zejména o nízkých frekvencích nejvíce náročná na použití správných materiálů. I proto u balíčku Expert Plus používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm a perfektně se tedy hodí do našich instalací zaměřených na maximální účinnost.

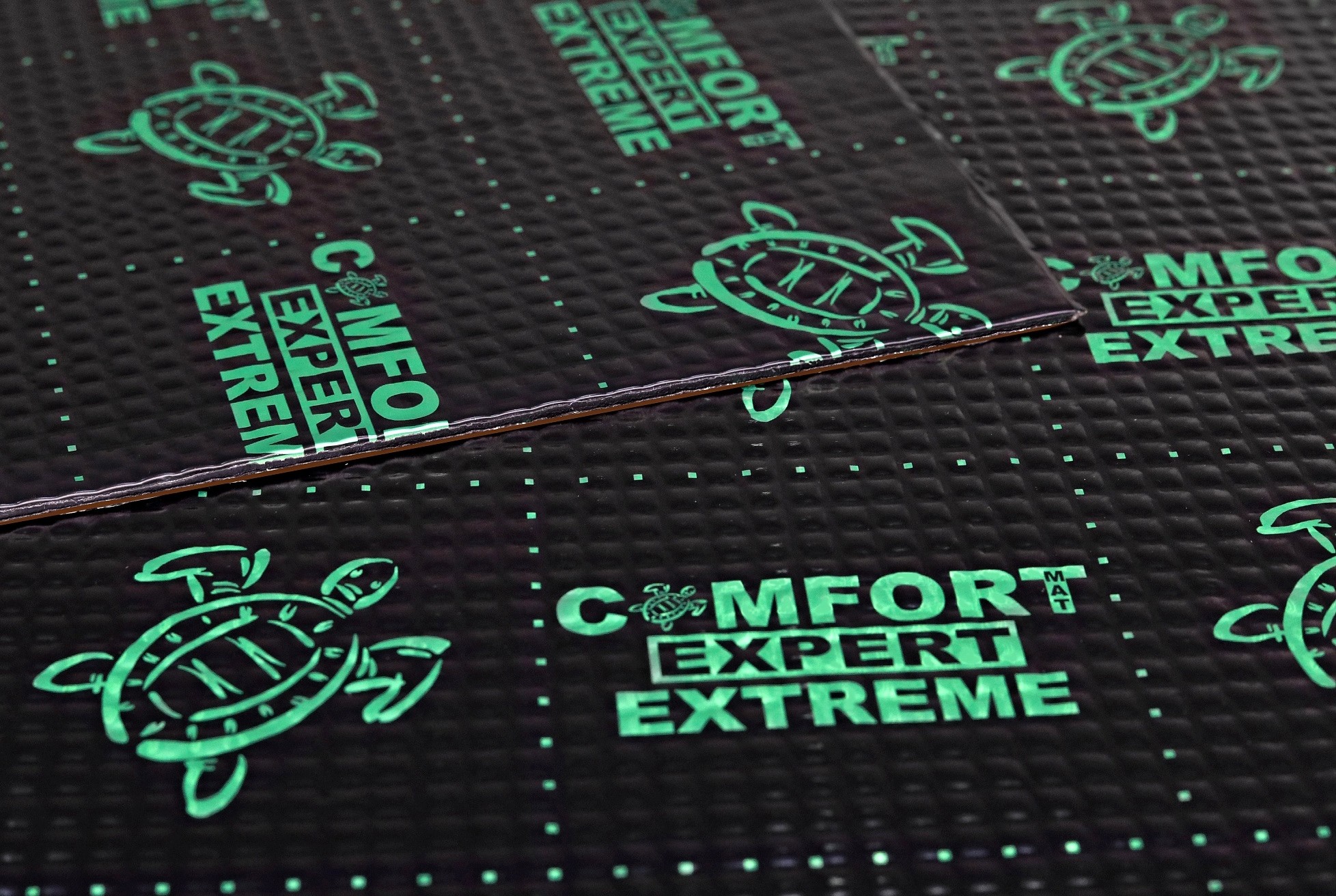

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů oddělených hliníkovou folií. Tmel ve spodní vrstvě si po vychladnutí zachová svou pohyblivost a zachytí nízkofrekvenční hluk šířící se po podlaze. První vrstva hliníkové fólie pak odráží část hluku zpět a nepouští jej do interiéru. Poté přichází na řadu bitumenová vrstva, která po zchladnutí na úroveň pokojové teploty zatvrdne a plní roli pevného pancíře. A poslední slovo má vnější fólie. Tento promyšlený mix důkladně odfiltruje vibrace a nízkofrekvenční hluk jako žádný jiný materiál na trhu.

Kvůli svému složení a vysoké účinnosti je nejprve nezbytné materiál nahřát ve speciální peci na 55 stupňů, proto je Extreme určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel. I přes nahřátí je práce s Comfortmat Extreme nejnáročnější ze všech druhů materiálů, jaké máme k dispozici. Schopnosti tohoto antivibračního materiálu jsou však natolik přesvědčivé, že větší fyzická náročnost při aplikaci stojí rozhodně za to.

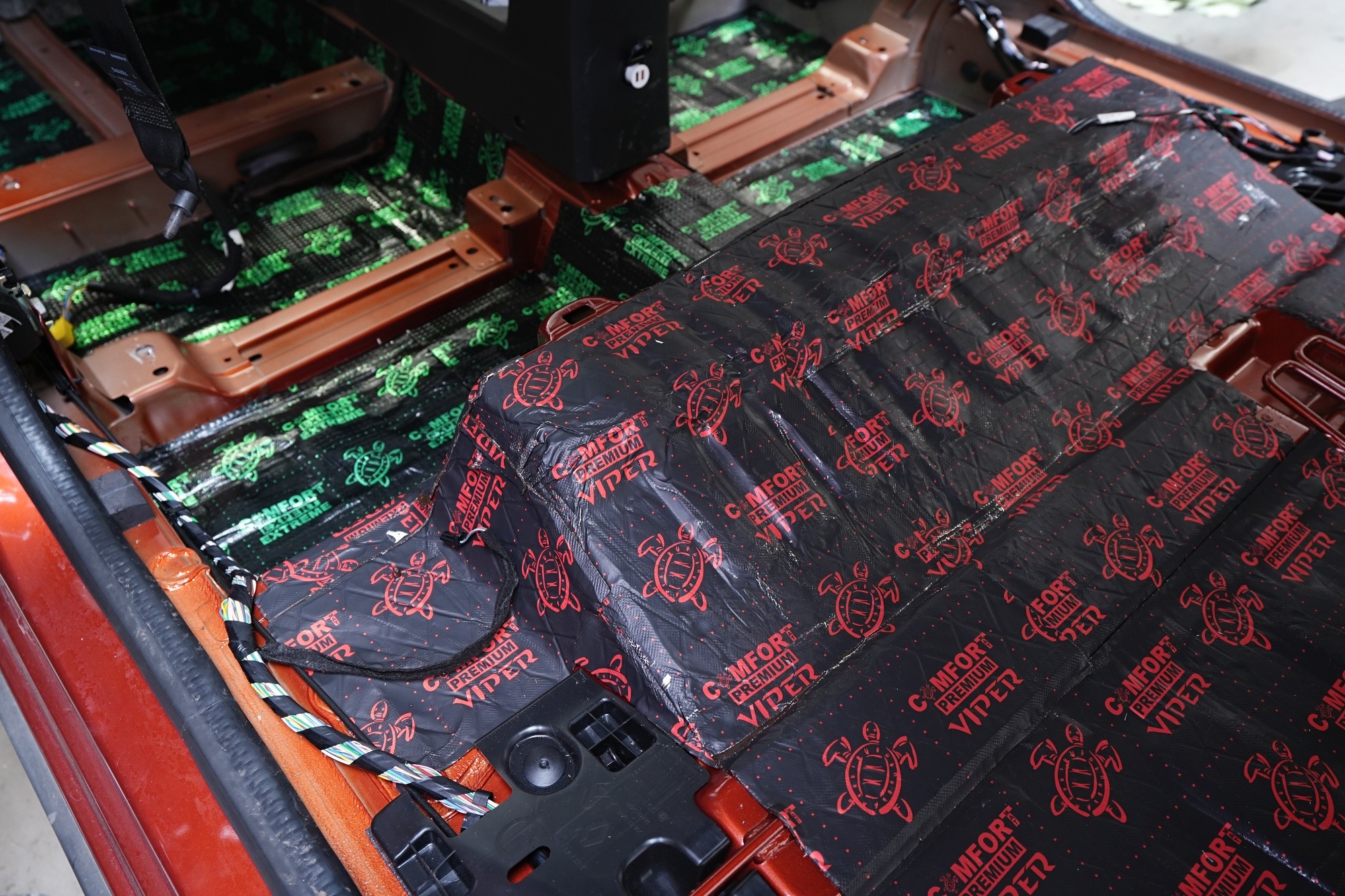

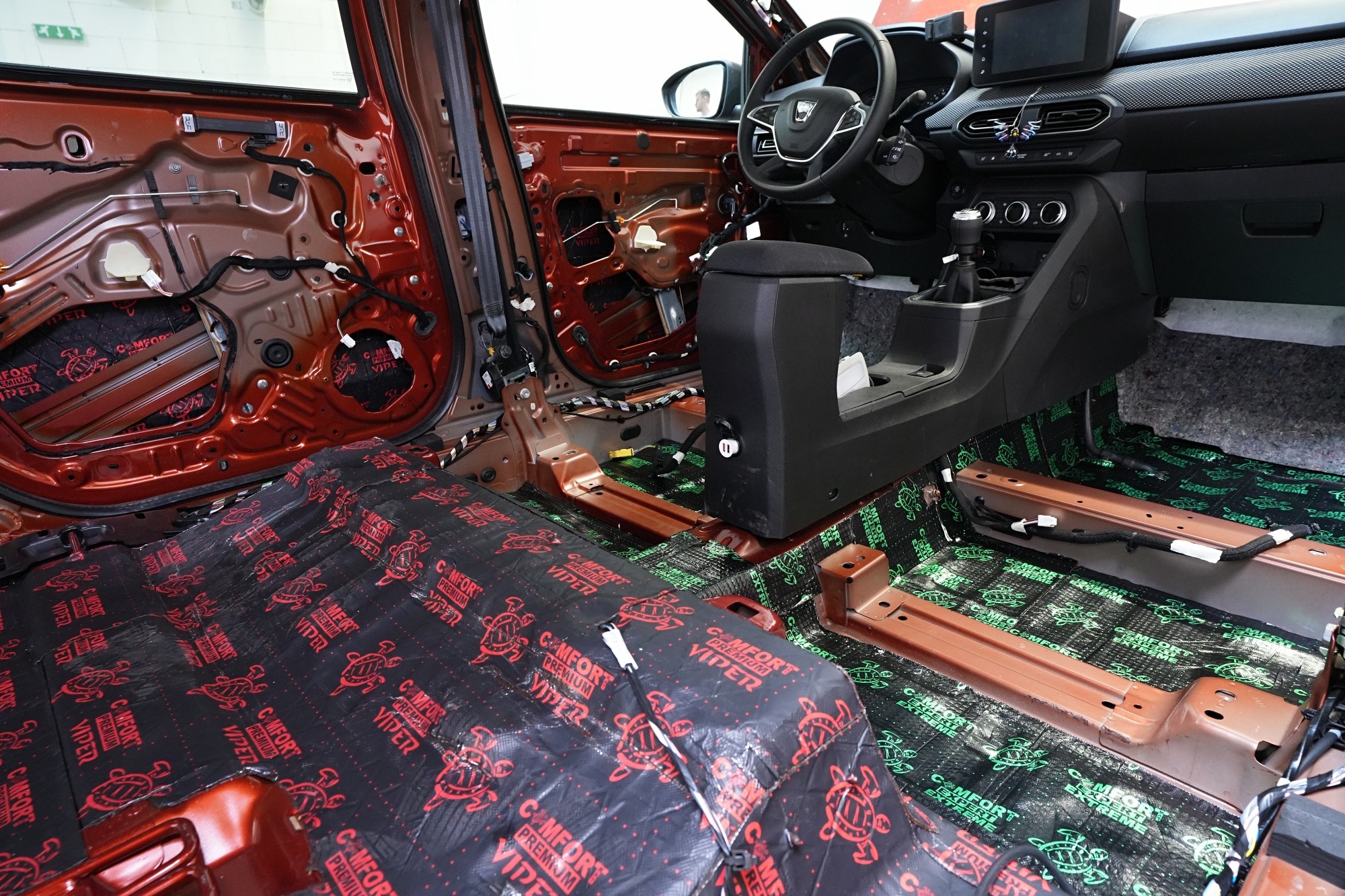

Prostor pod zadními sedačkami je specifický zejména tím, že je zde obvykle velmi málo místa a není možné aplikovat standardní materiály. Tato oblast však není tak náchylná na vibrace a hluk jako podlaha, proto je mírné snížení účinnosti materiálu možné. Nejprve tedy aplikujeme lehký antivibrační materiál Comfortmat Viper, který na svou tloušťku 3 mm disponuje vysokou účinností a ve výsledku se každý ušetřený milimetr počítá.

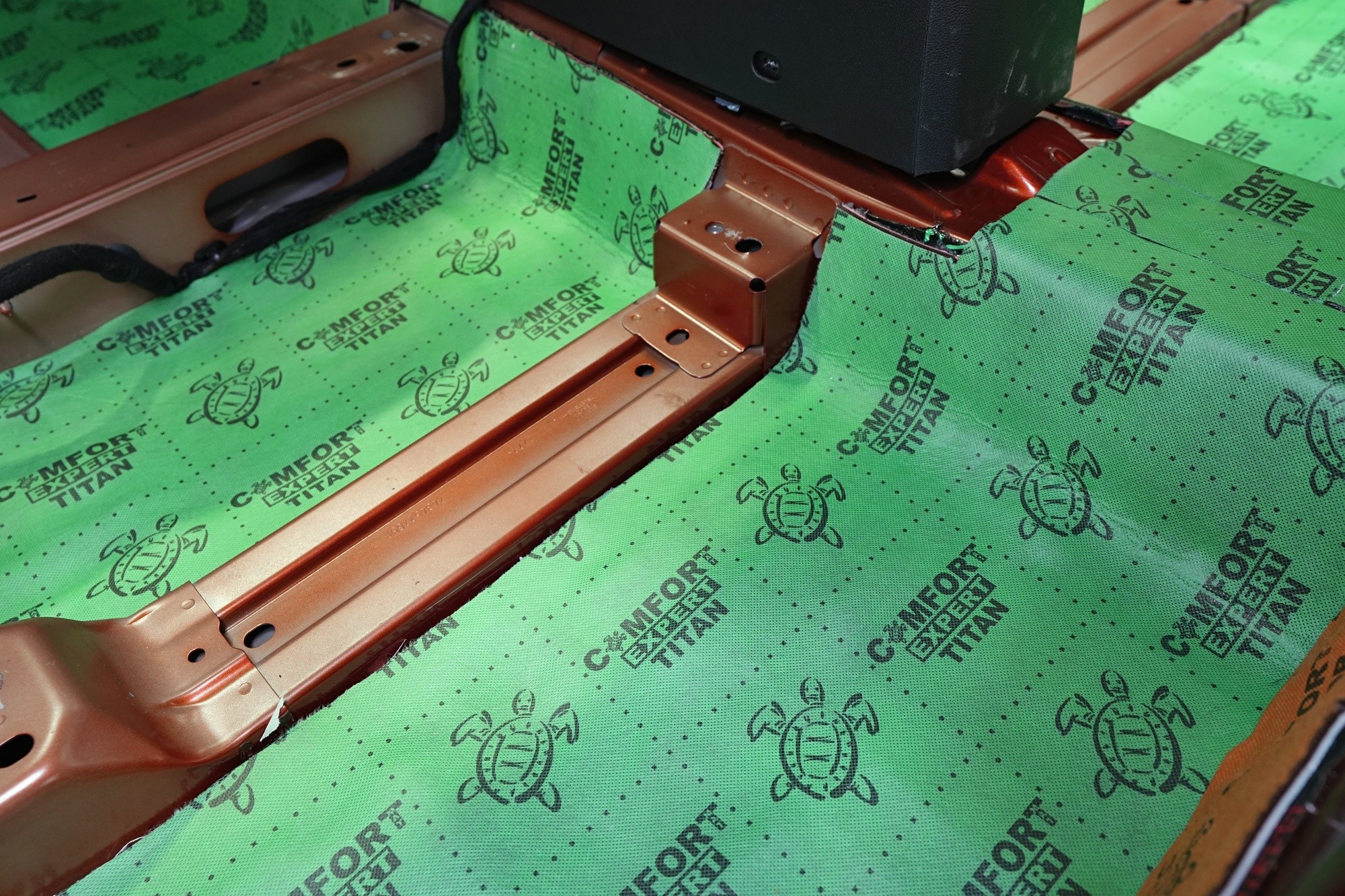

Druhou vrstvu u balíčku Expert Plus tvoří špičkový membránový materiál Comfortmat Titan Lite. Celková tloušťka 7 mm spolu s 3 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 36 dB, což je momentálně nejvyšší hodnota na trhu pro danou tloušťku materiálu. Titan Lite je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci.

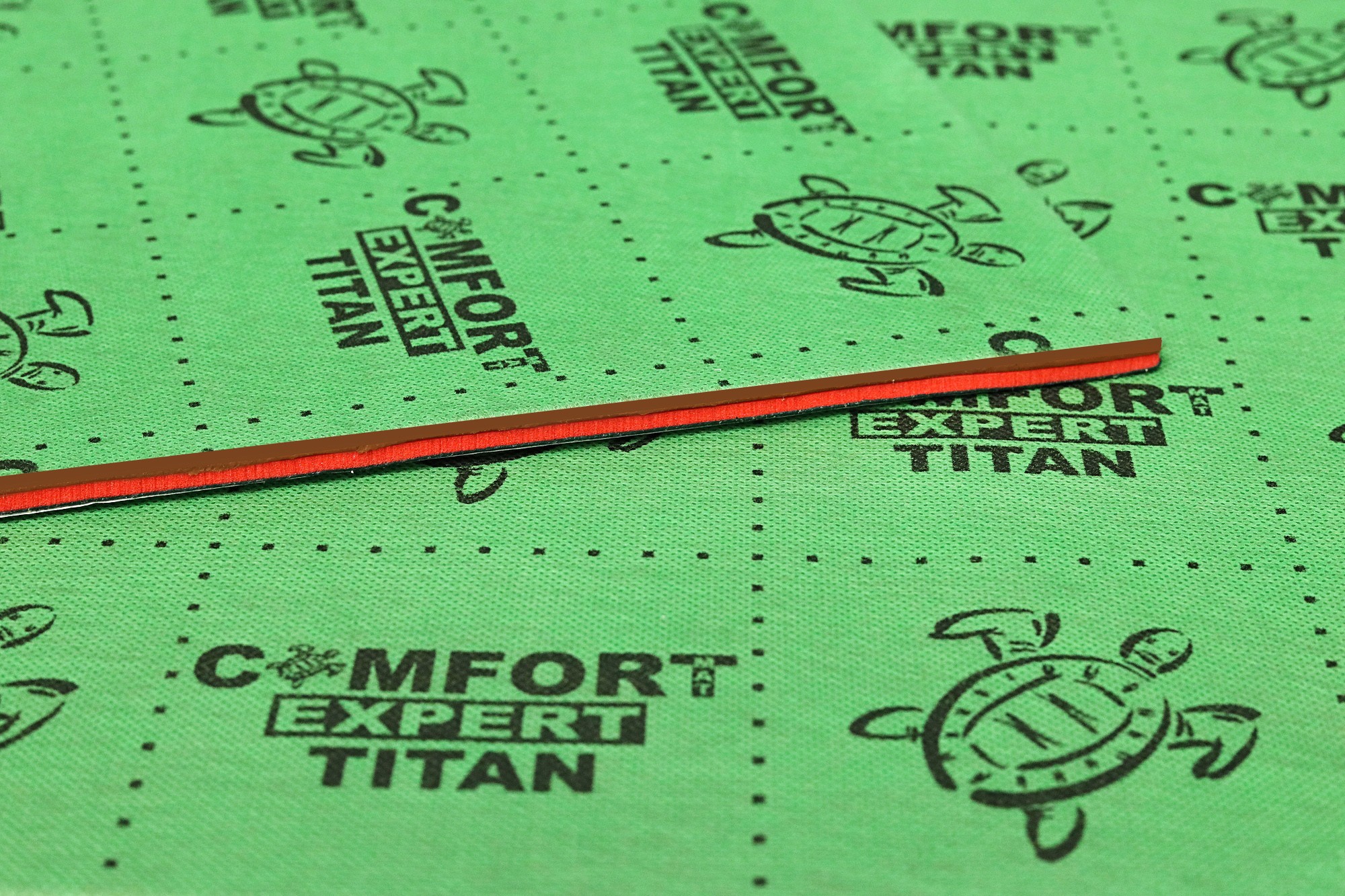

Na Comfortmat Titan Lite se podívejme v detailu. Tento materiál nahrazuje díky svému složení hned dvě vrstvy odhlučnění. Spodní část tvoří červená zvukově izolační vrstva o tloušťce 4 mm a na ní můžete vidět protihlukovou membránu o tloušťce 3 mm. Právě membrána mnohonásobně zvyšuje účinnost materiálu a hluk nepropustí do interiéru vozu. Materiál je samozřejmě voděodolný a díky extrémně přilnavé samolepící vrstvě se nemusíte obávat samovolnému odlepení.

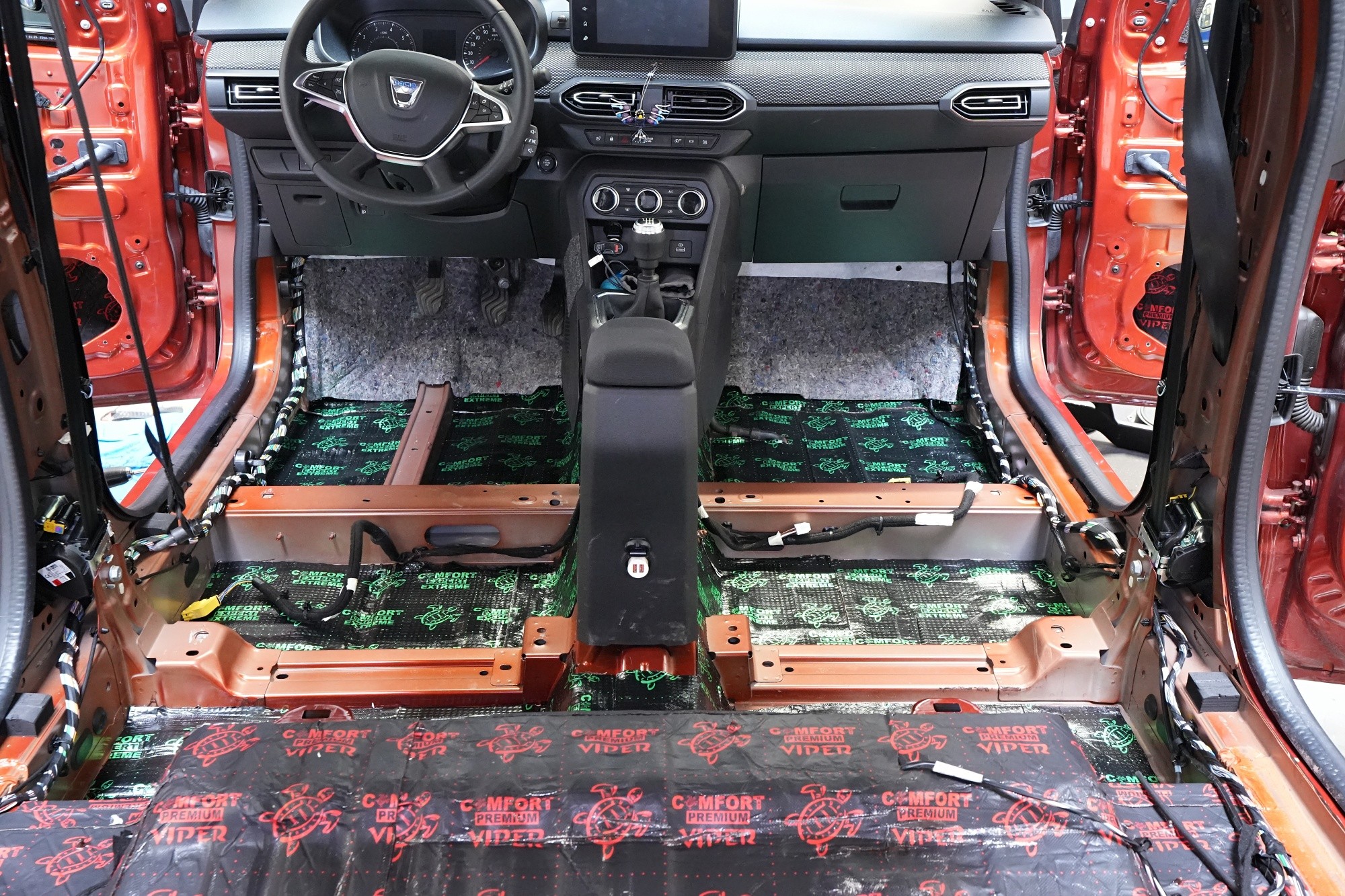

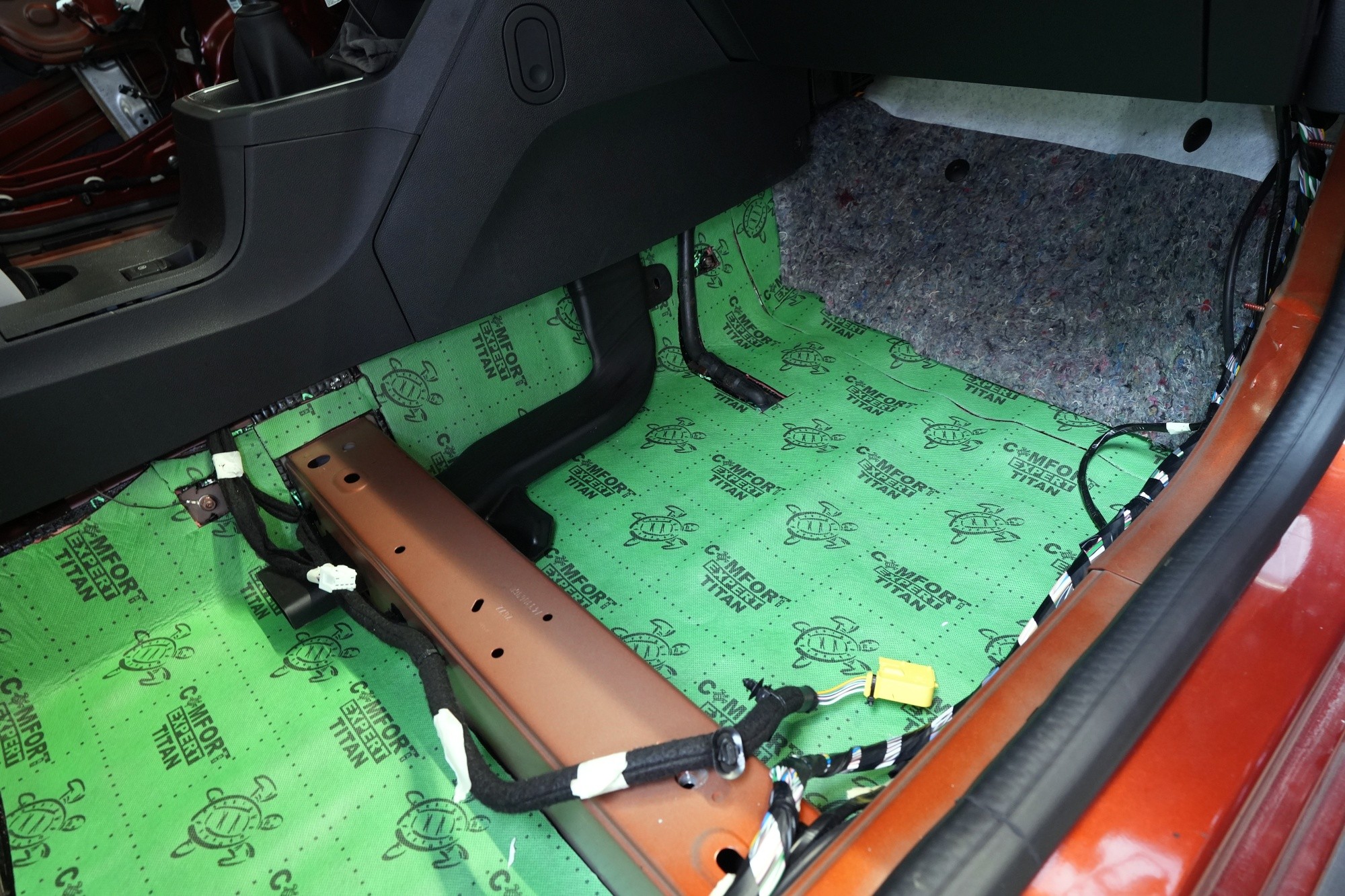

Titan Lite spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Tovární odhlučnění v přední části vozu samozřejmě ponecháváme pro další zvýšení účinku našeho odhlučnění.

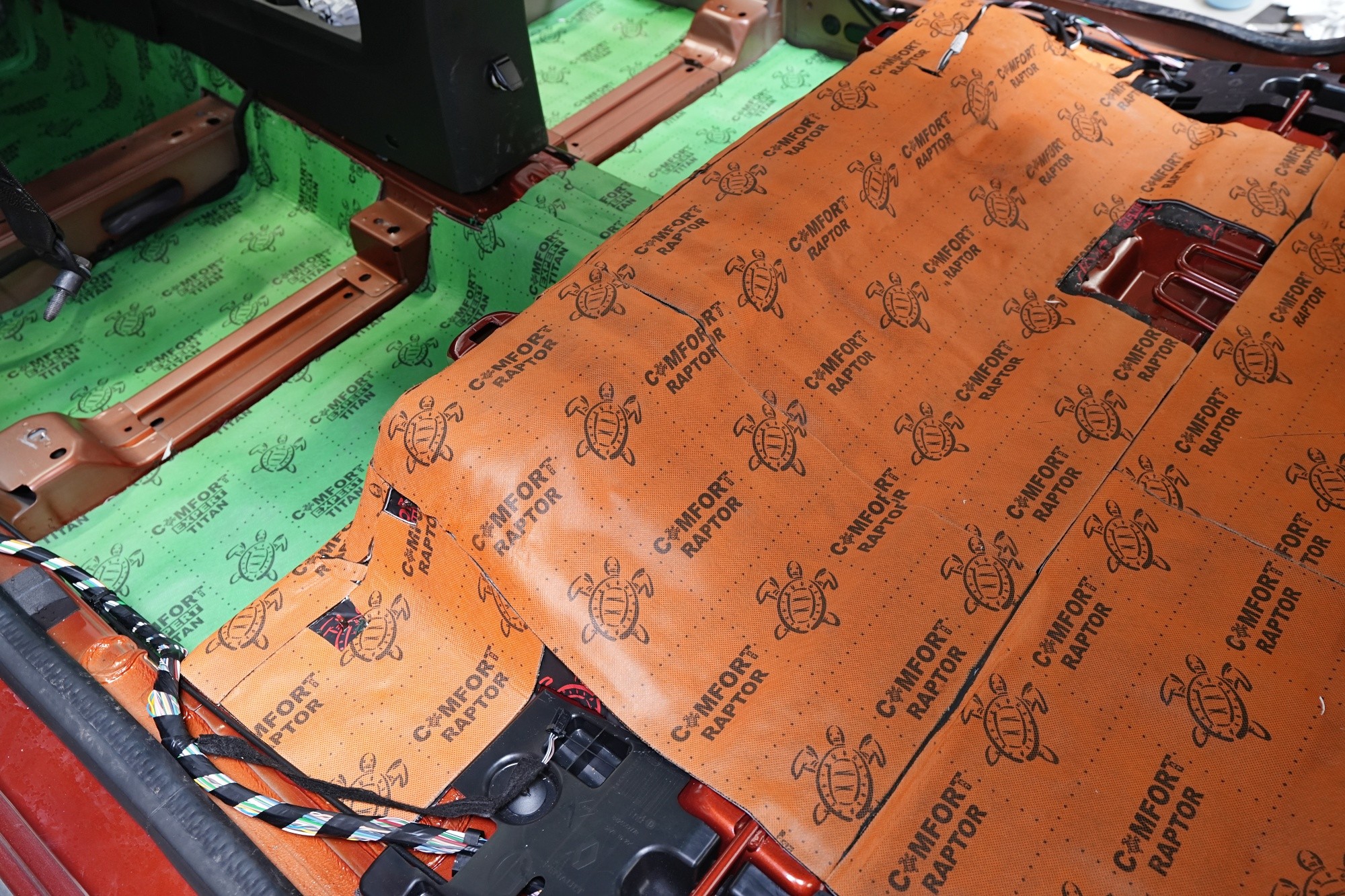

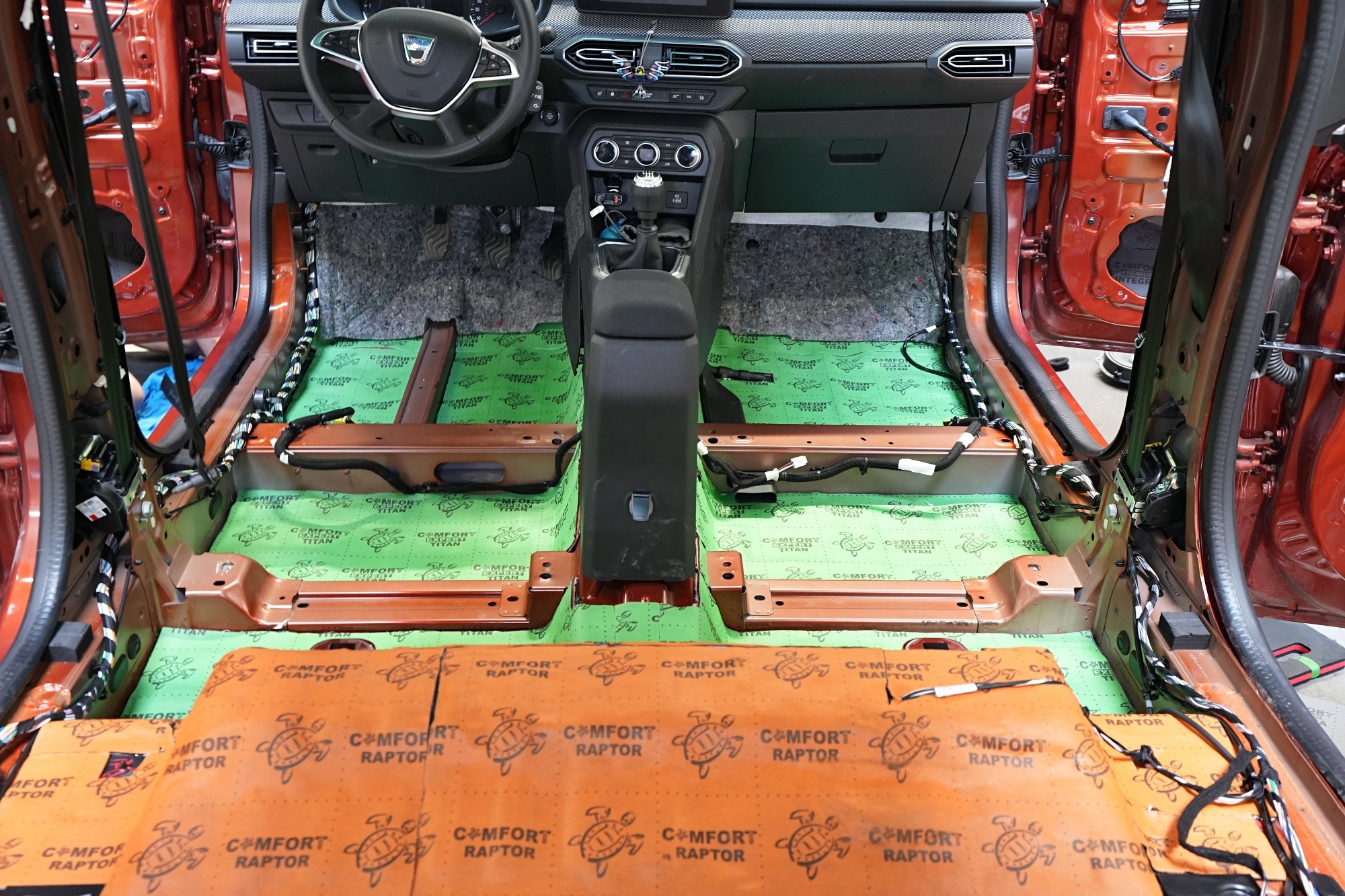

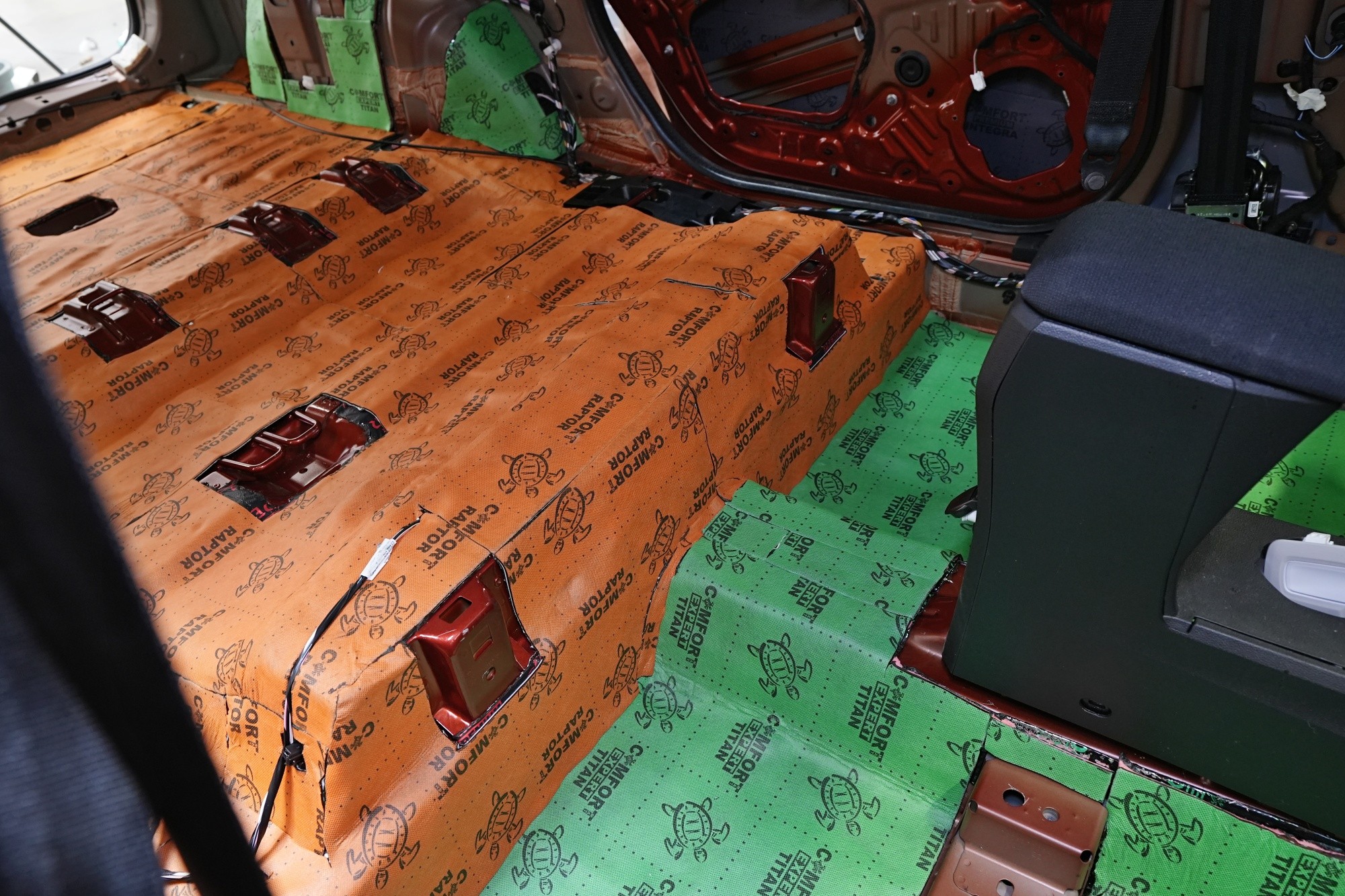

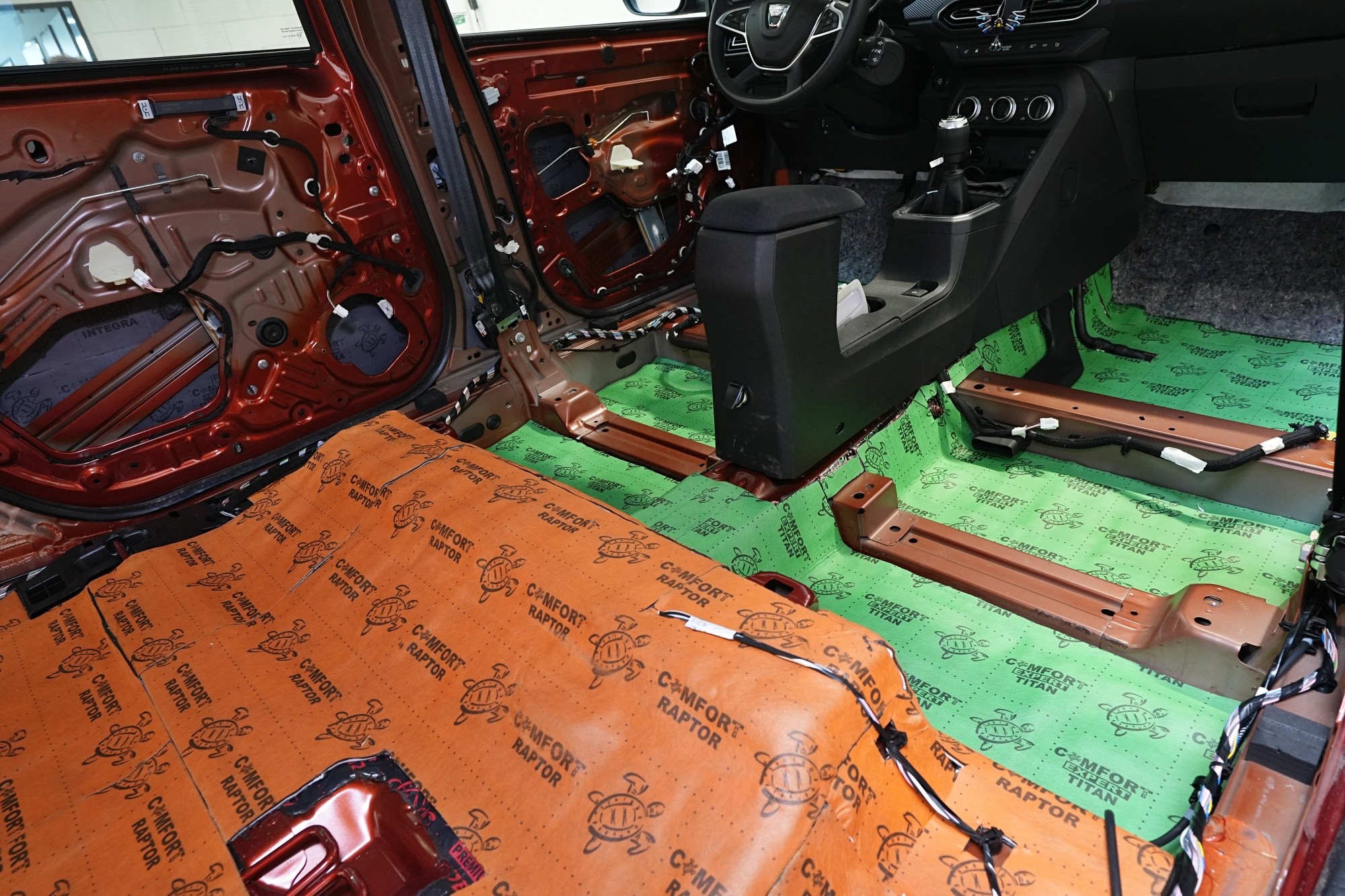

Na prostor pod zadními sedačkami i ve druhé vrstvě aplikujeme membránový zvukově izolační materiál se sníženou tloušťkou, avšak nikoliv na úkor účinnosti. Oranžový Comfortmat Raptor s celkovou tloušťkou pouhých 4 mm obsahuje protihlukovou membránu o síle 2 mm, která přispívá ke schopnosti zvukové izolace až 30 dB. Díky uvedeným vlastnostem je Raptor optimálním řešením pro tyto stísněné prostory.

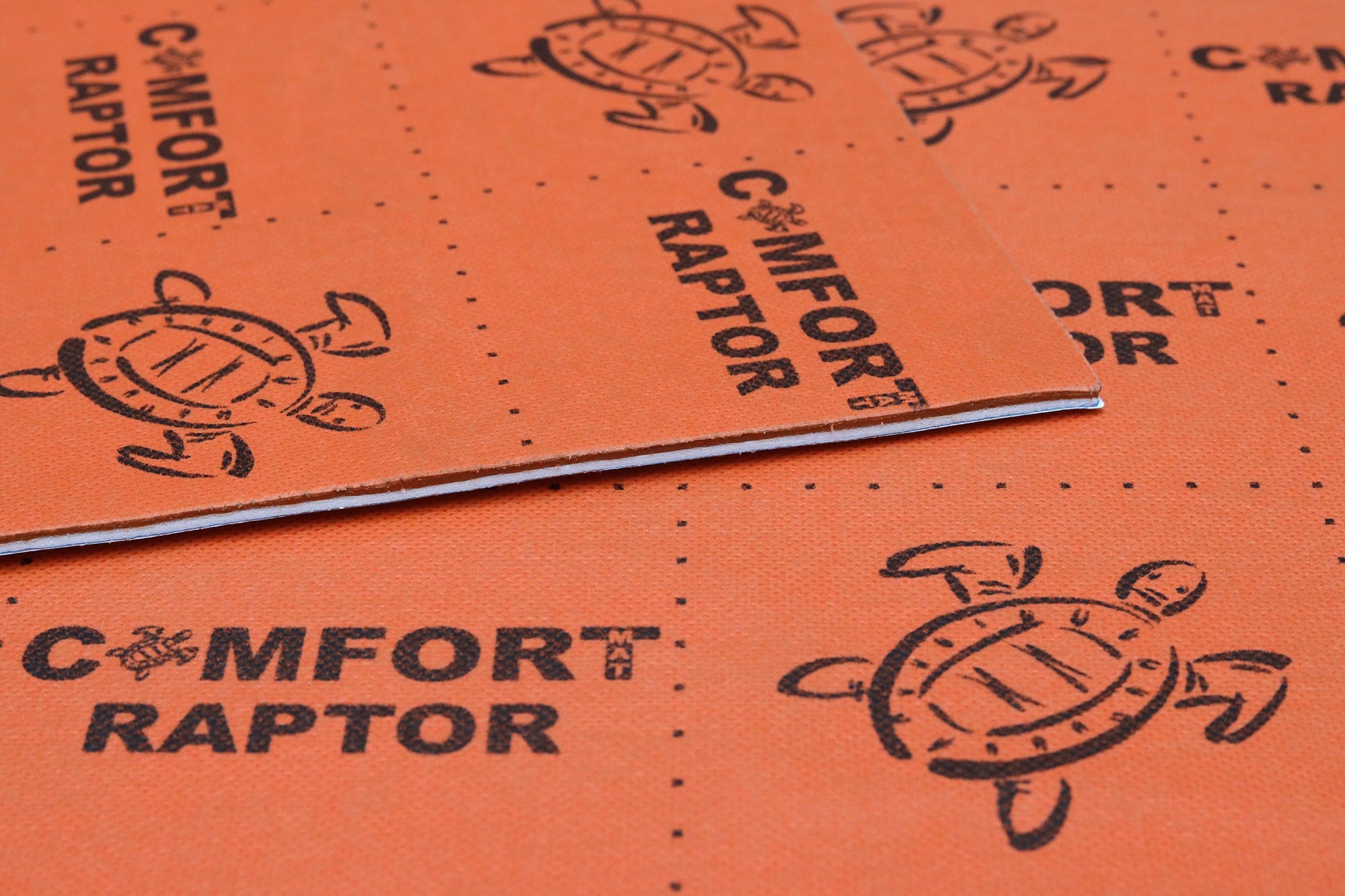

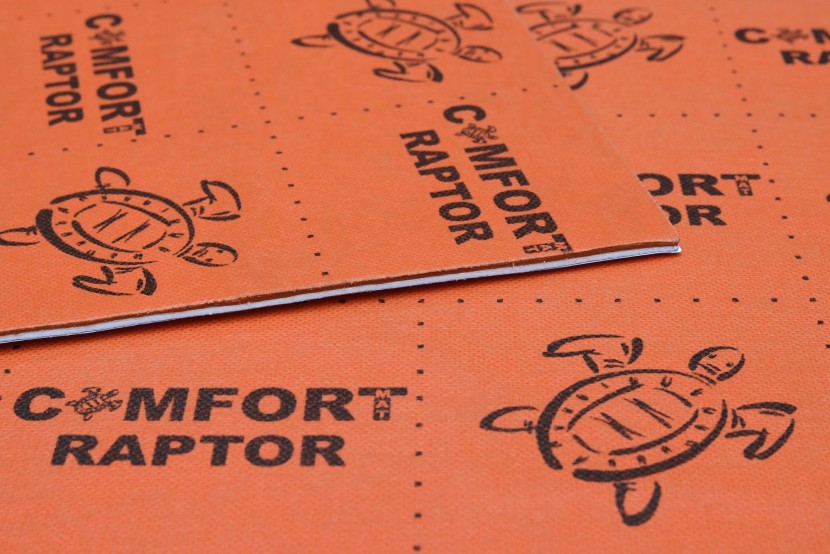

Podívejme se také na Raptor důkladněji. I Raptor patří mezi moderní membránové materiály a nahrazuje tedy 2 vrstvy odhlučnění. Je však ze všech nejtenčí a je tedy složen z 2 mm silné zvukově izolační vrstvy a protihlukové membrány taktéž s tloušťkou 2 mm. Právě membrána dodává tomuto materiálu deklarovanou účinnost až 30 dB, což je při této tloušťce unikátní počin. Samozřejmě i Raptor je zcela voděodolný a můžete jej použít prakticky kamkoliv.

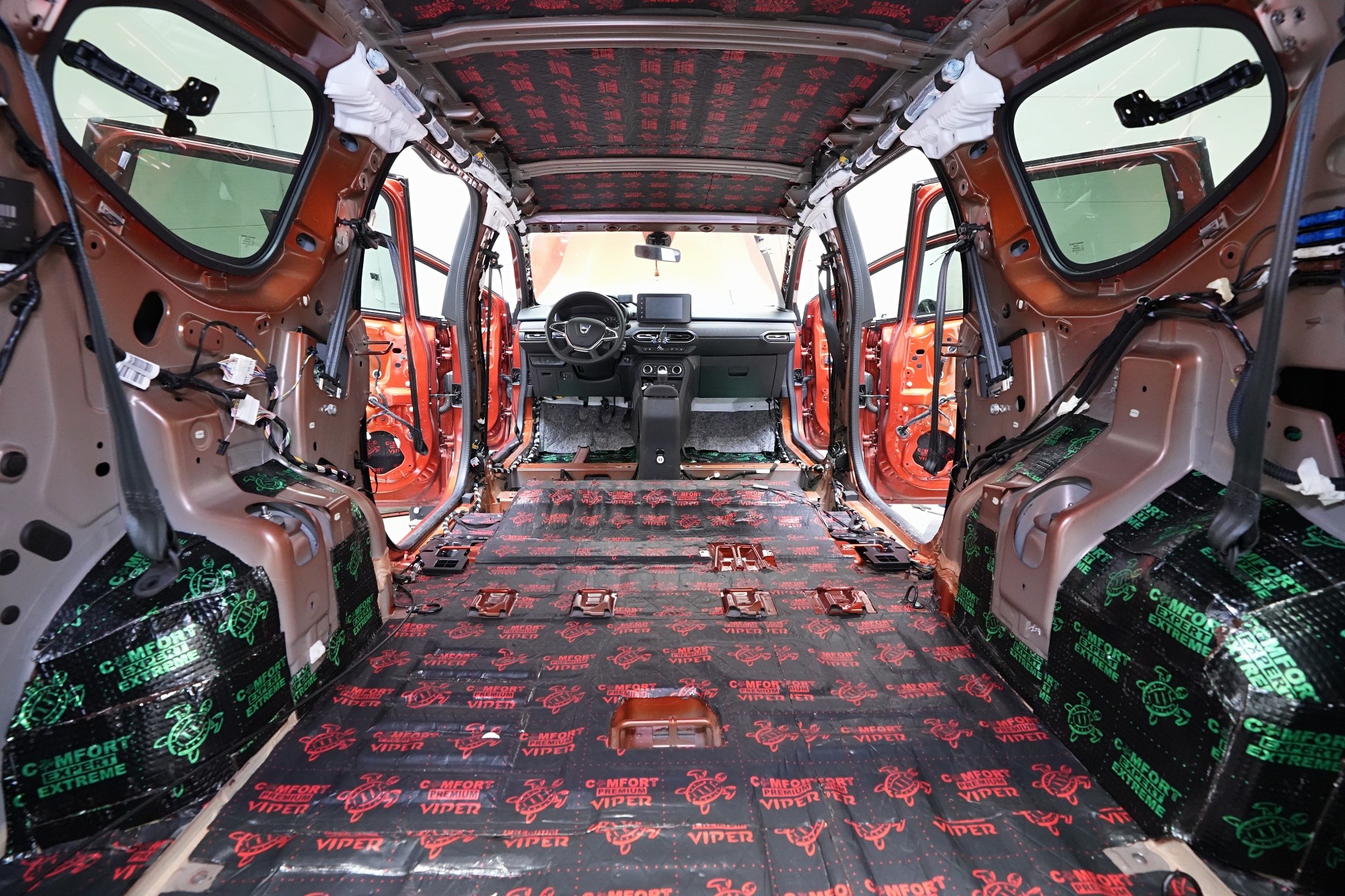

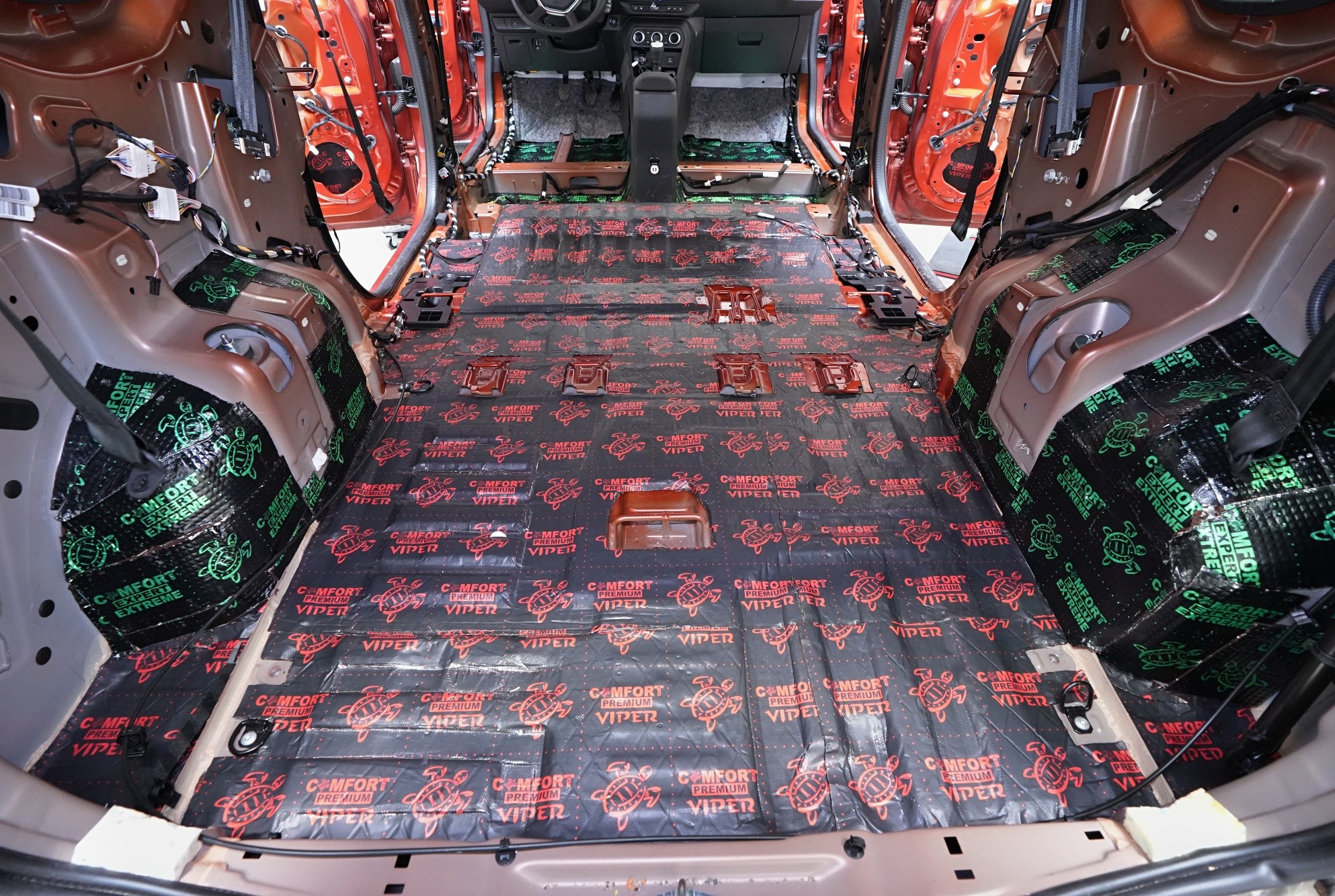

Zavazadlový prostor odhlučňujeme podobným způsobem, protože je nezbytné co nejvíce zamezit všudypřítomným vibracím a hluku od pneumatik pronikat do interiéru. A i proto volíme totožné materiály jako v případě odhlučnění podlahy. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Viper o tloušťce 3 mm a MLF 0,49. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

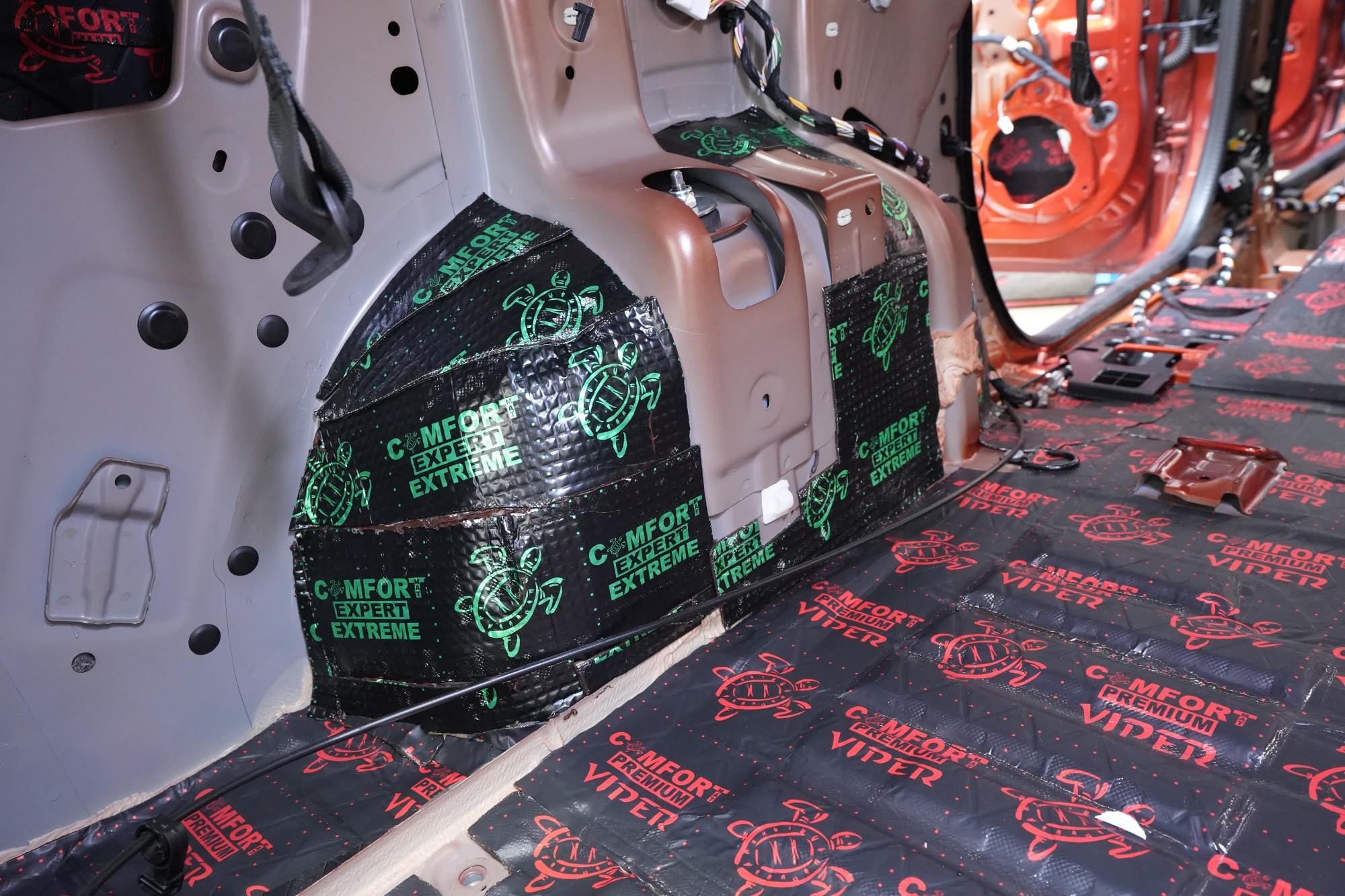

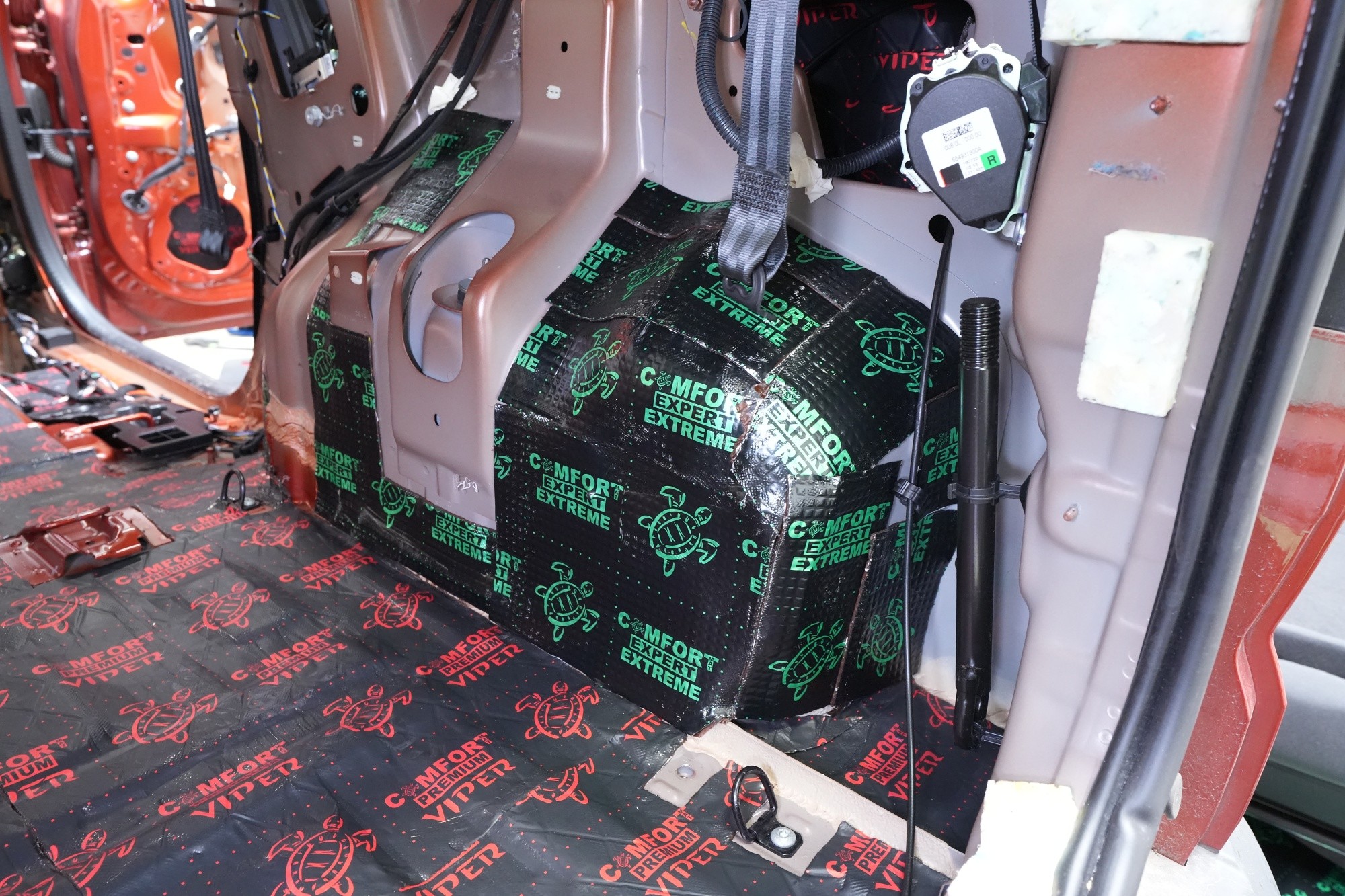

Na zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, aplikujeme v první vrstvě stejně jako na podlahu antivibrační materiál Comfortmat Extreme. Tloušťka 3,5 mm a akustický ztrátový činitel 0,63 jednotek umožní důkladné zamezení veškerých vibrací a nízkofrekvenčního hluku od pneumatik, který je typický pro zadní podběhy. A konečně na blatníky aplikujeme u balíčku taktéž antivibrační materiál Comfortmat Viper.

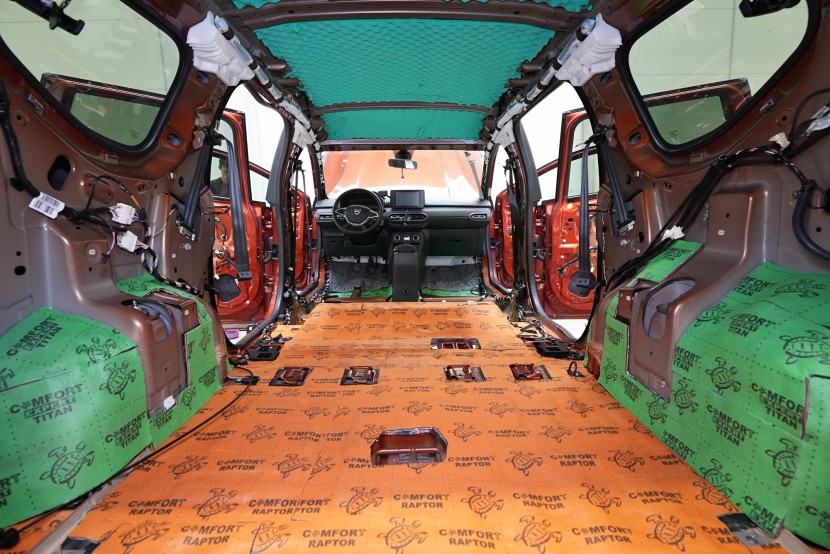

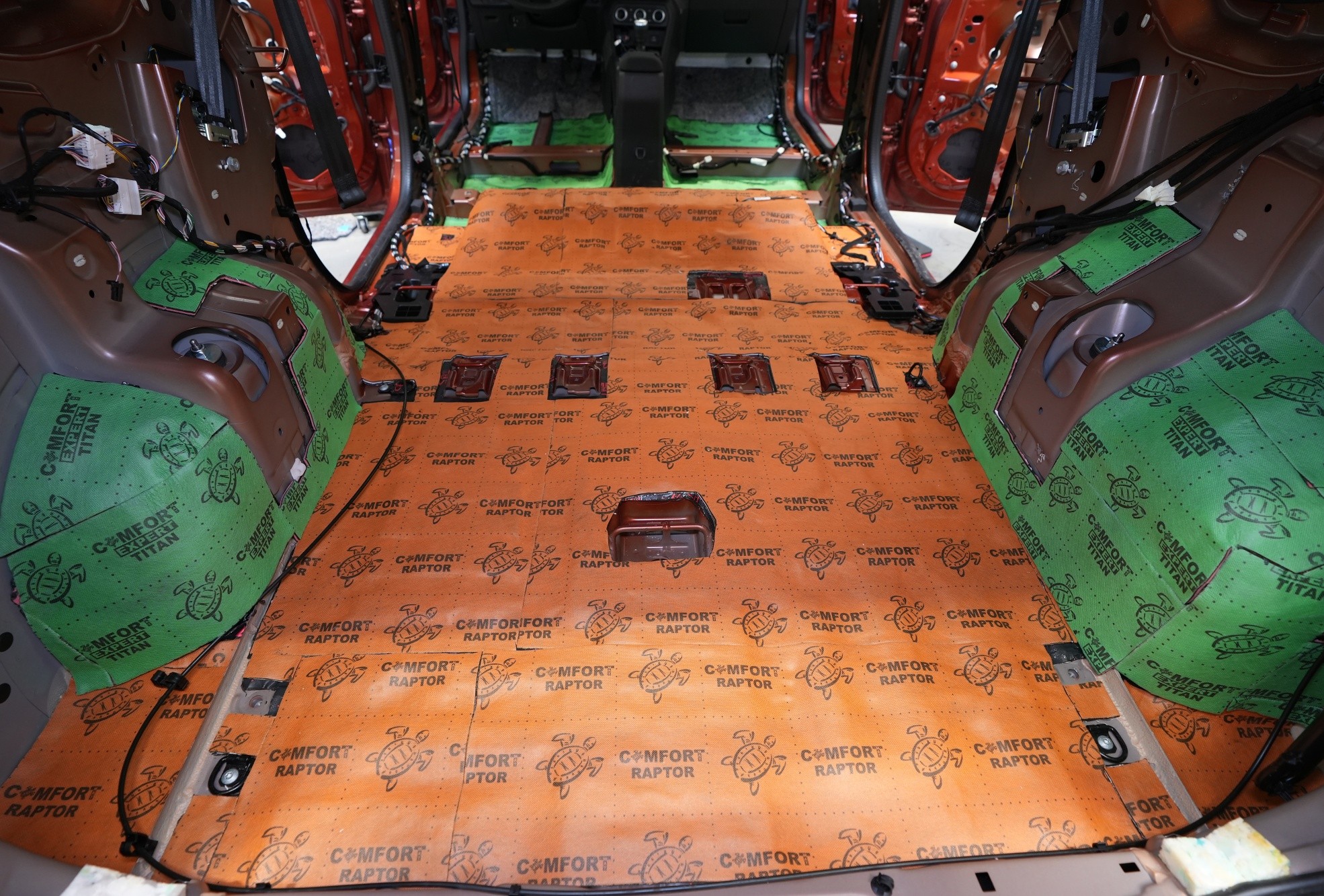

V druhé vrstvě najdete v zavazadlovém prostoru obvykle tři různé materiály a to ne pouze z estetických důvodů. Každá oblast je zatížena jinak intenzivním hlukem a je nezbytné volit odpovídající materiály. Na dno kufru aplikujeme zpravidla membránový materiál Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku pouhých 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru.

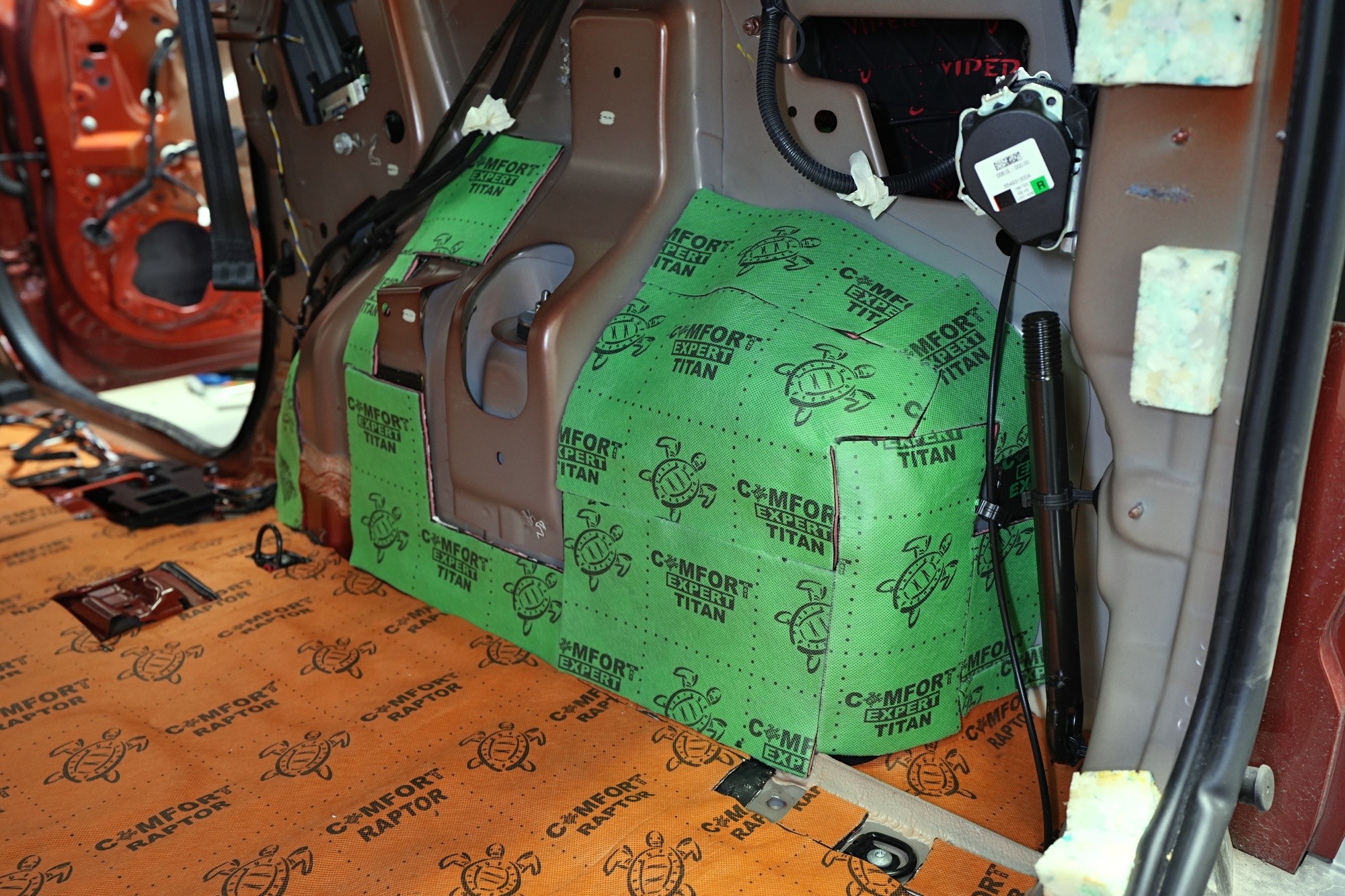

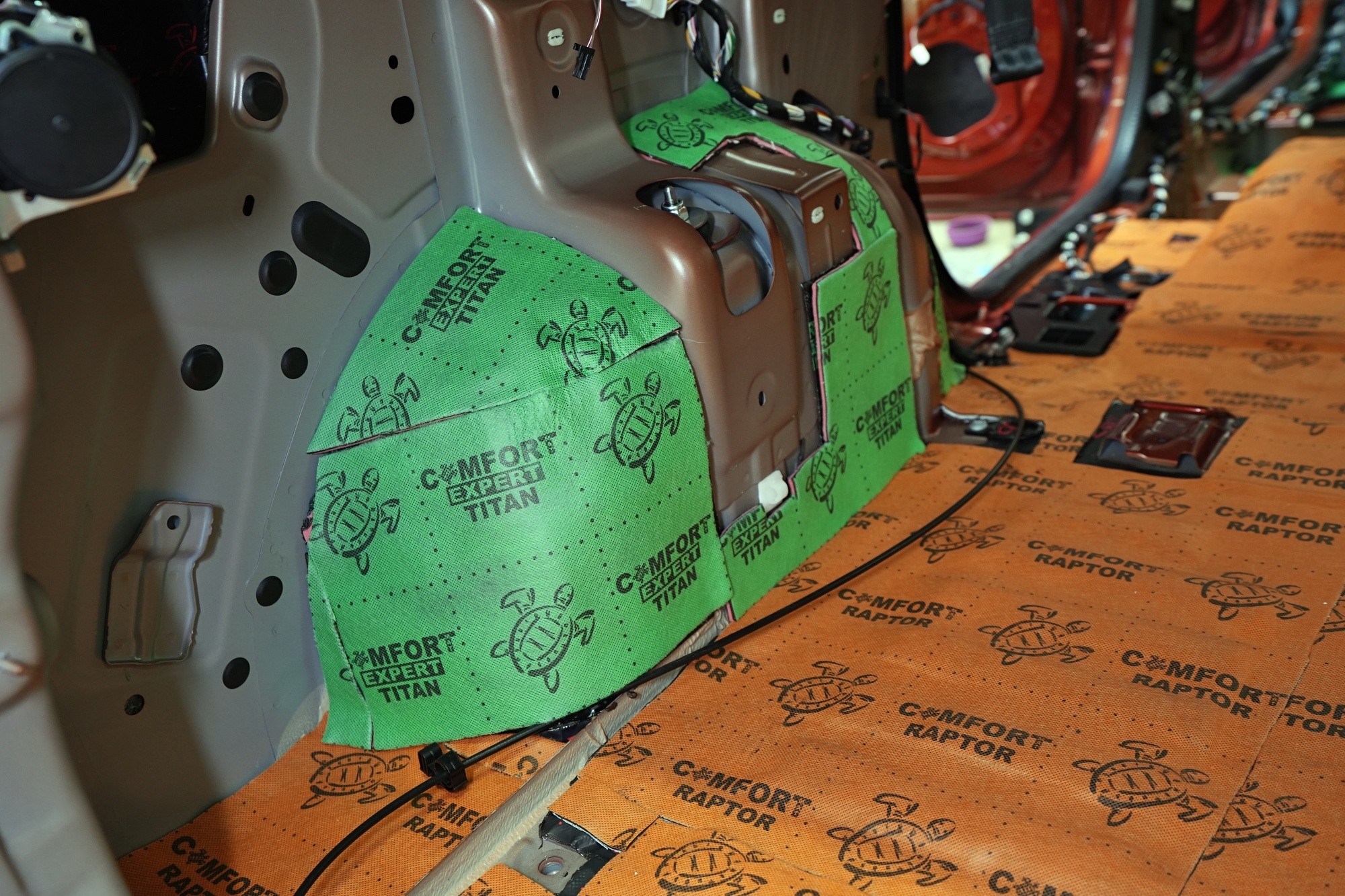

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy. Comfortmat Titan Lite se vyznačuje při své tloušťce 7 mm rekordní schopností zvukové izolace a kde jinde tento materiál použít, než na zadní podběhy. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 27 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří, kde ještě více vyniknou jeho vlastnosti.

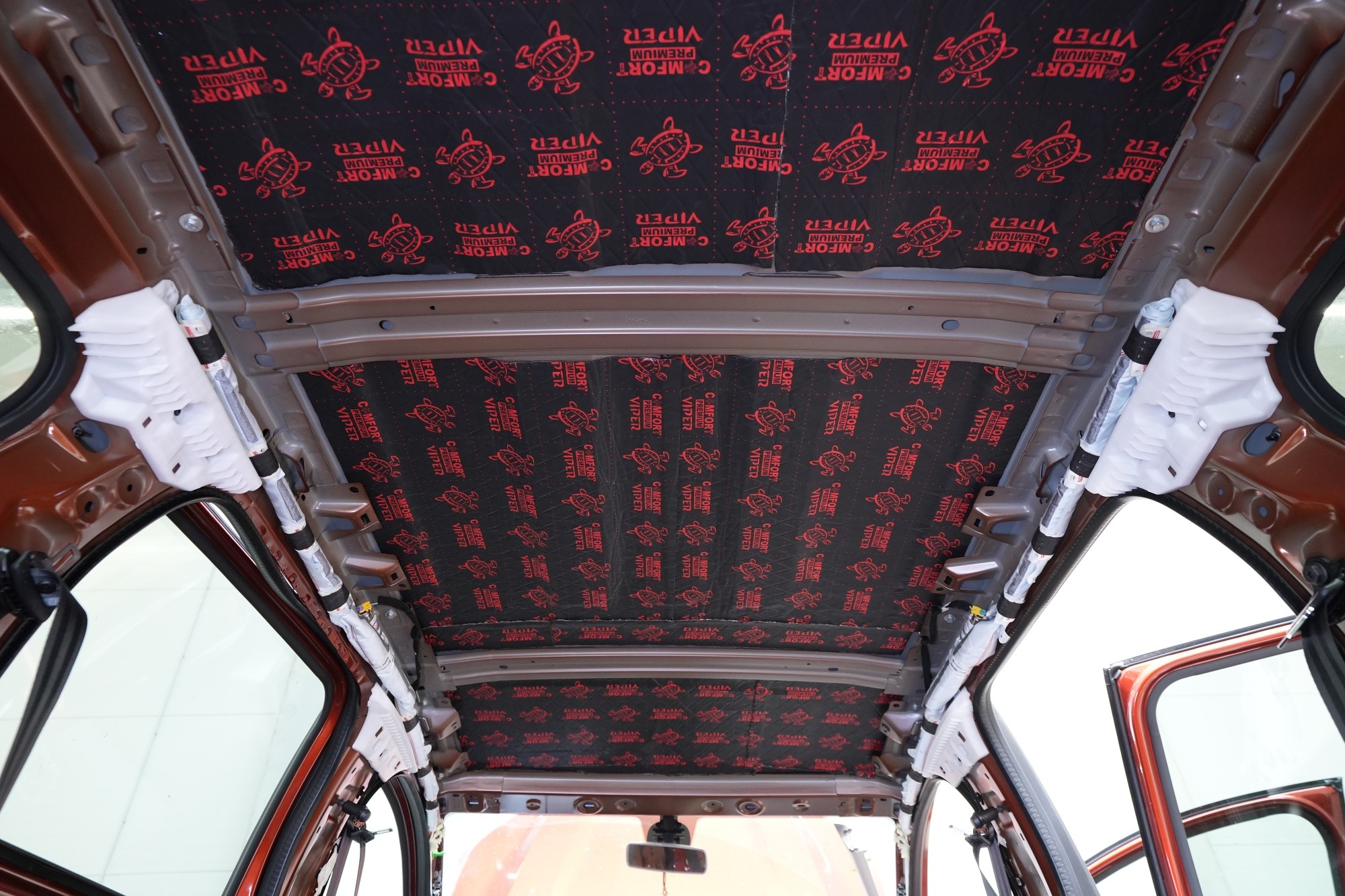

U balíčku Expert Plus odhlučňujeme dvěma vrstvami i střechu, jejíž odhlučnění má taktéž nezanedbatelný význam. Nejprve přichází na řadu opět Viper s tloušťkou 3 mm. Viper zpevní tenký plech střechy, zamezí rychle se šířícím vibracím a sníží například hluk od dešťových kapek. Extrémní přilnavost a tepelná odolnost materiálu zajistí bezproblémové spojení se střechou po celou dobu životnosti vozu.

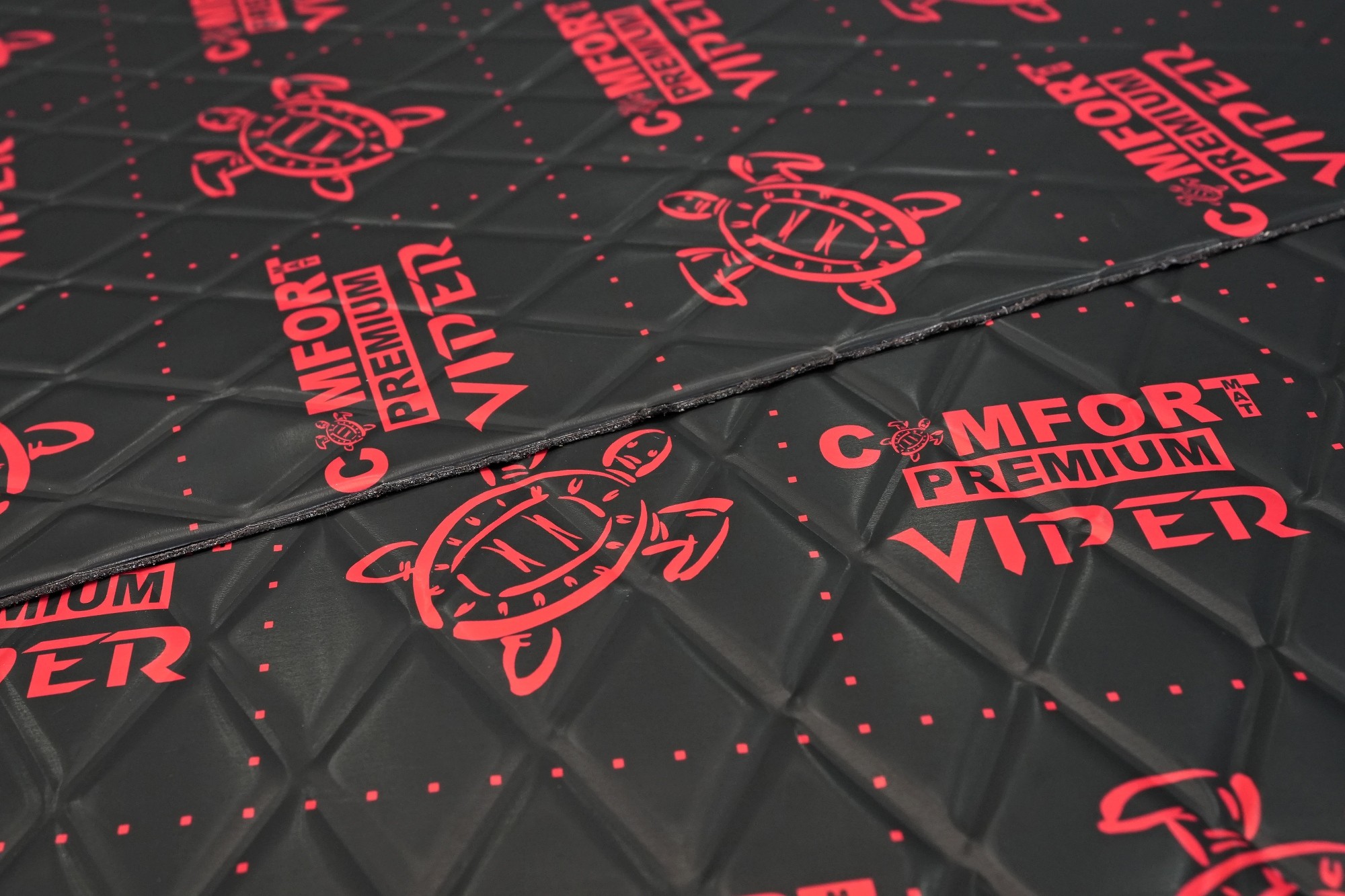

Pojďme si k tomuto materiálu napsat více informací. Viper byl po mnoha měsících vývoje představen v roce 2022 s cílem uvést na trh antivibrační materiál s nepřekonatelným poměrem účinnosti a nízké hmotnosti při tloušťce 3 mm. Akustický ztrátový činitel o hodnotě 0,49 jednotek a hmotnost pouhých 3,65 Kg / m² tento cíl s přehledem splnil a přidáno bylo i několik dalších inovací jako extrémní přilnavost, nová hliníková fólie nebo luxusní matný vzhled se vzorem hadí kůže. Výsledkem je špičkový antivibrační materiál, který perfektně doplňuje aktuální produktovou řadu společnosti Comfortmat.

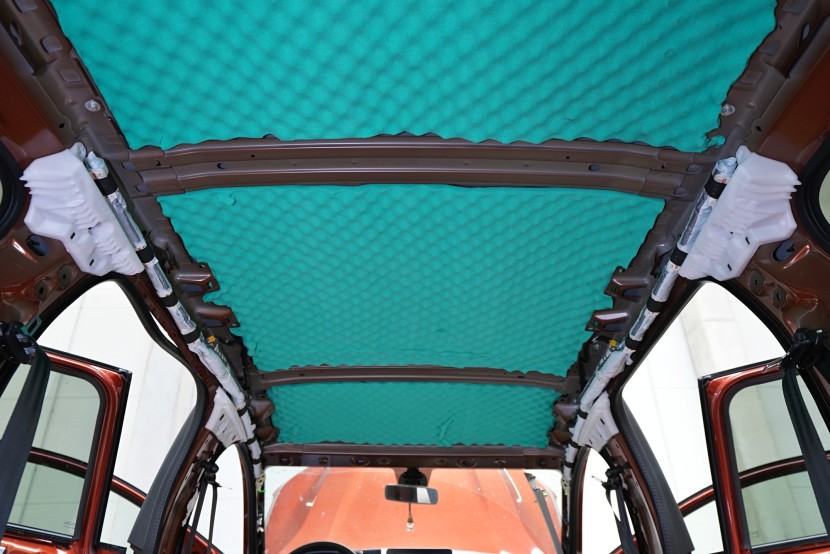

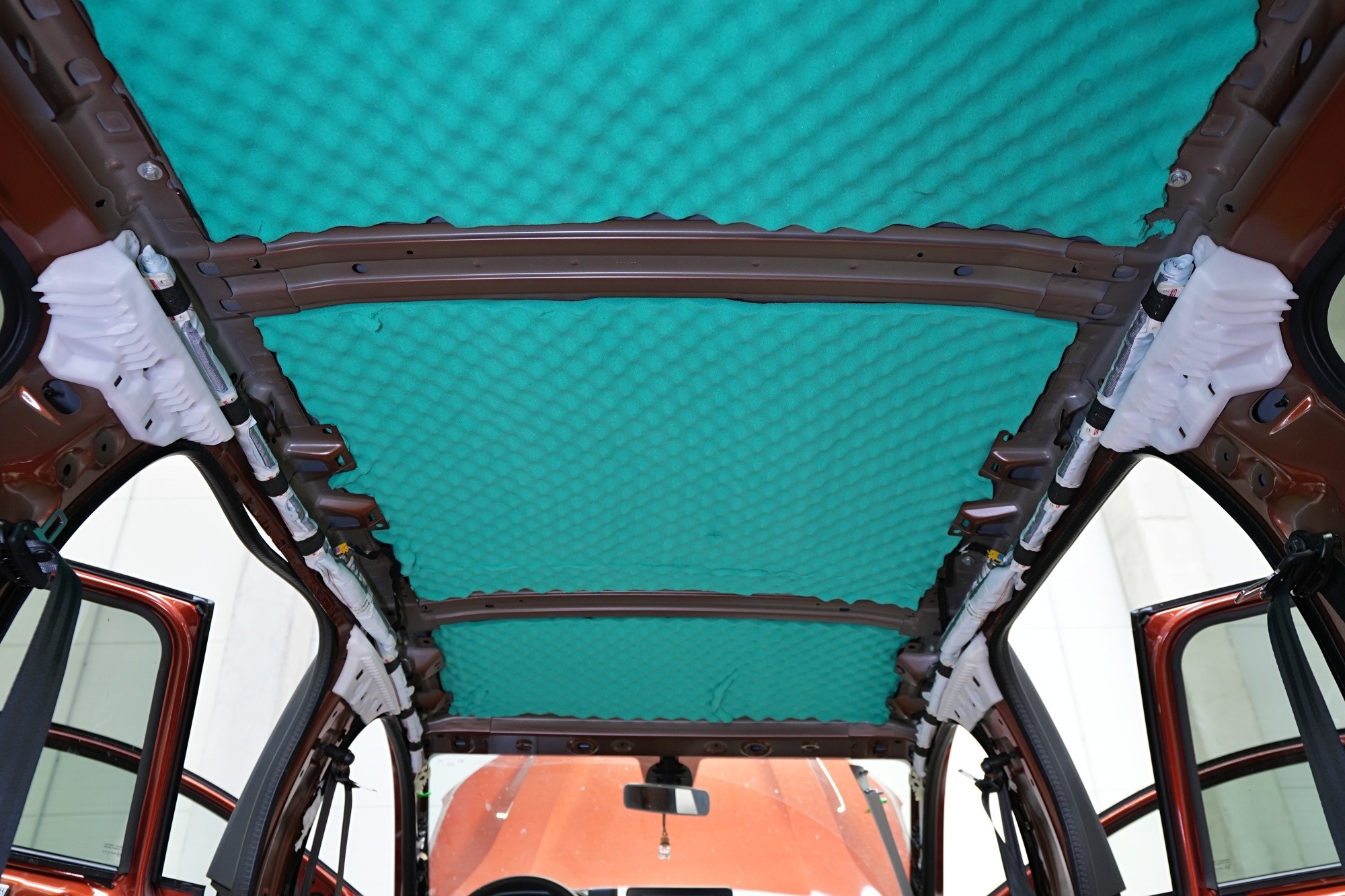

Druhou vrstvu tvoří profesionální zvukově absorpční materiál z polyuretanové pěny, konkrétně Comfortmat Soft Wave Expert o tloušťce 15 mm. Soft Wave znemožní aerodynamickému a okolnímu silničnímu hluku proniknout přes střechu do interiéru a eliminuje tření mezi čalouněním střechy kovem. Materiál má i tepelně izolační funkci a vůz je tedy kompletně chráněn před tepelnými ztrátami v každém ročním období.

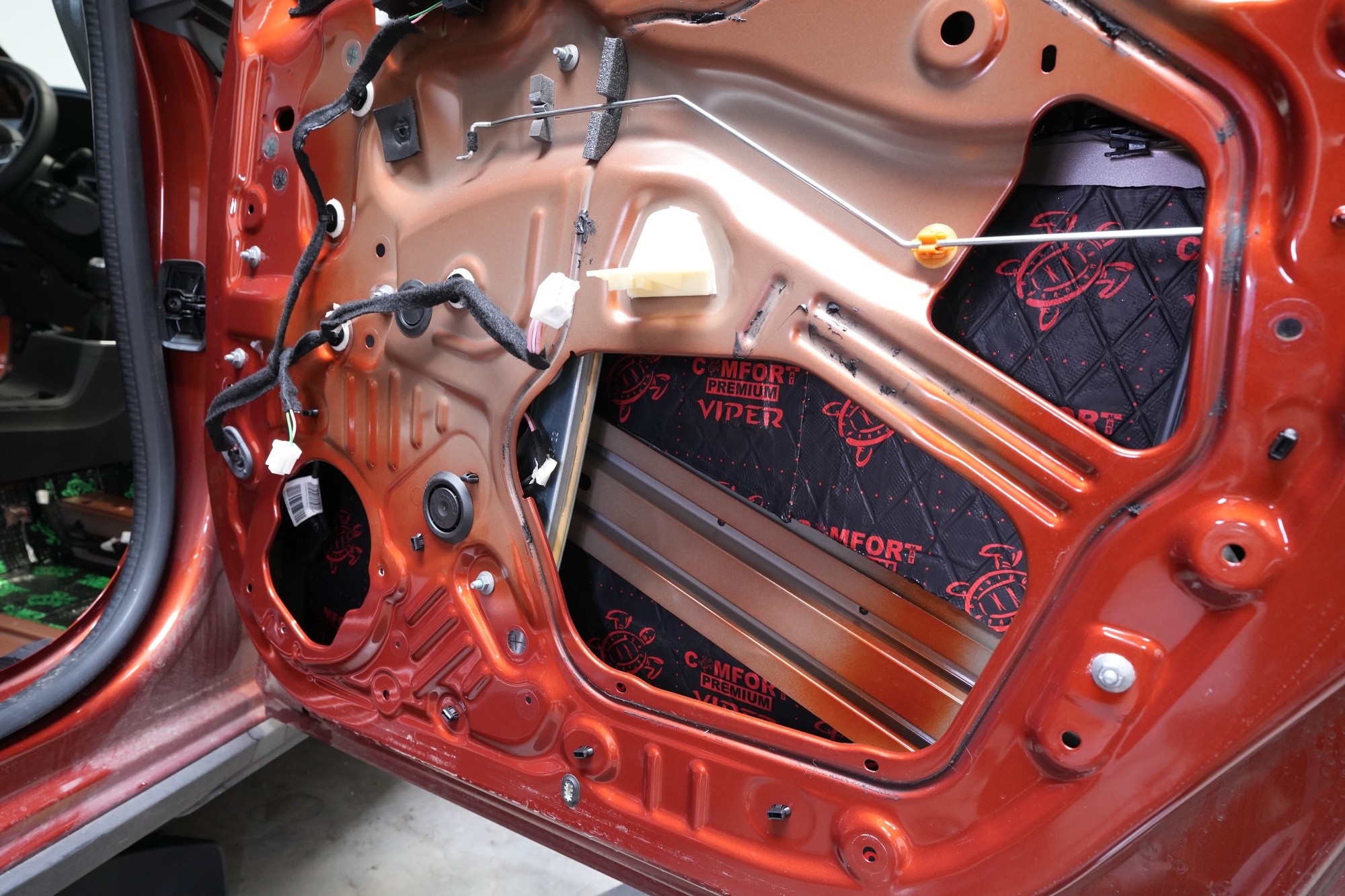

Dveře odhlučňujeme celkem v 5 vrstvách. V rámci balíčku Expert Plus volíme silnější antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Viper o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

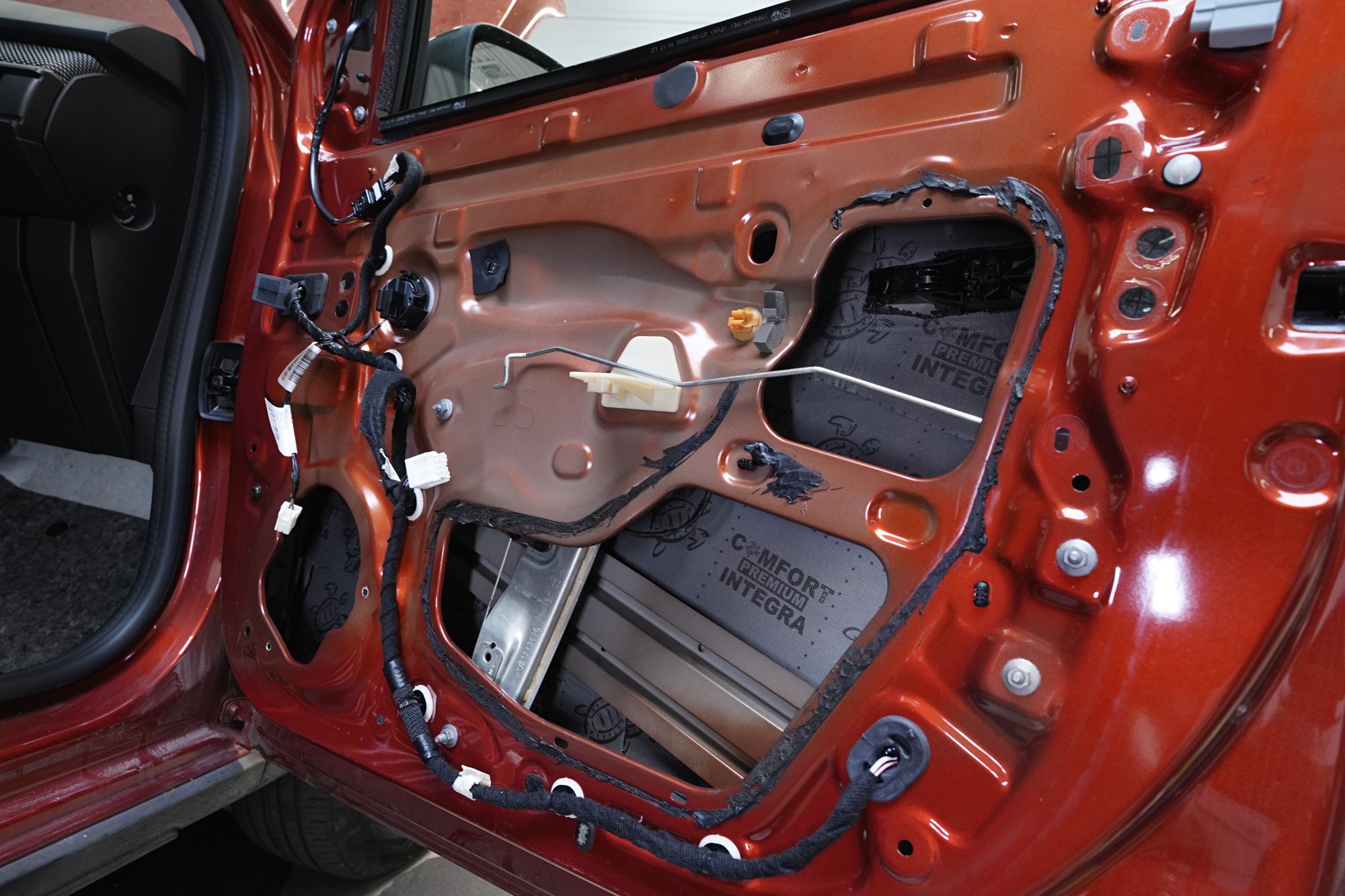

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

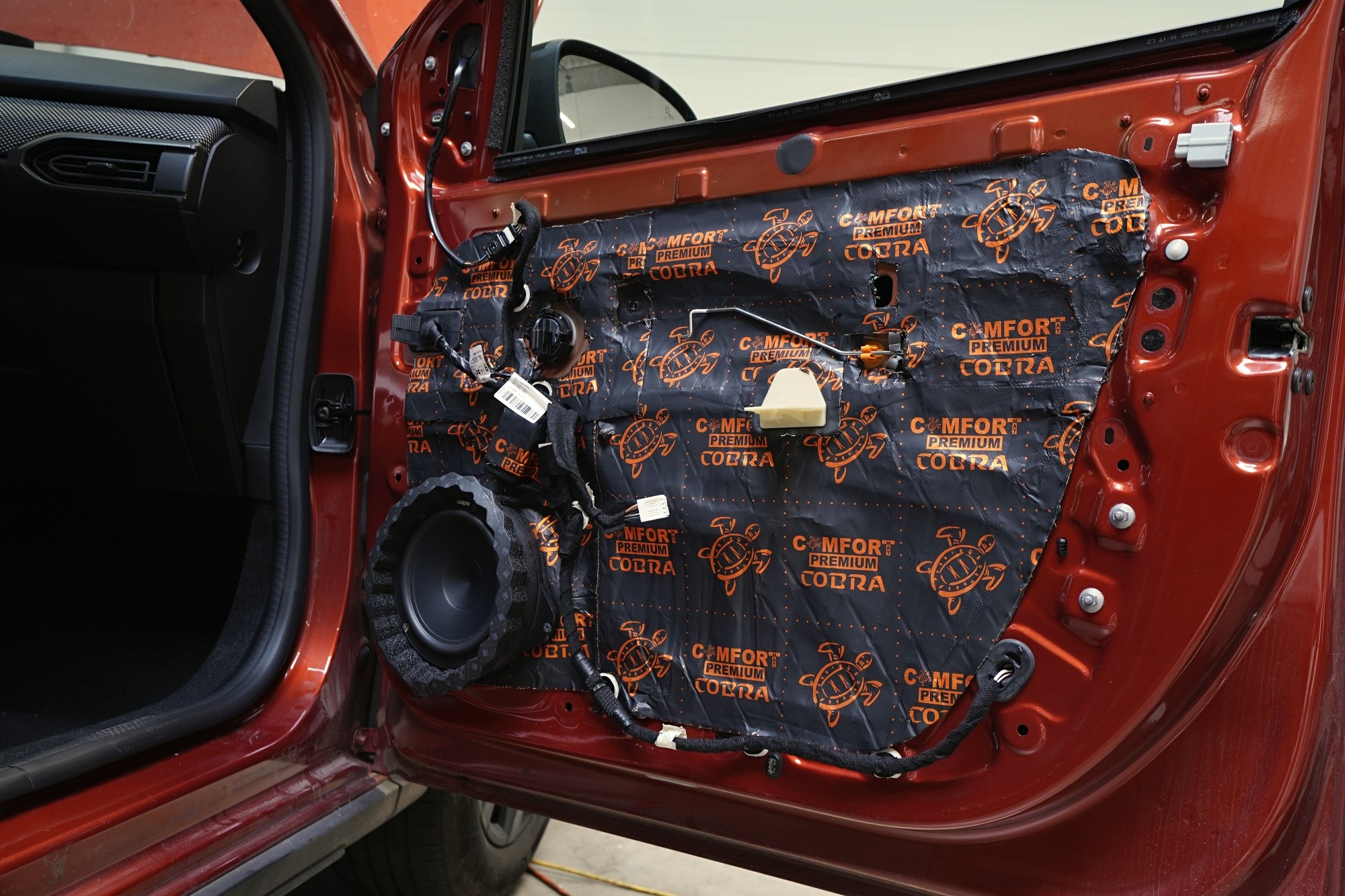

Následně aplikujeme antivibrační materiál Comfortmat Cobra, který se pyšní nejnižší hmotností ze všech antivibračních materiálů na trhu v dané tloušťce 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

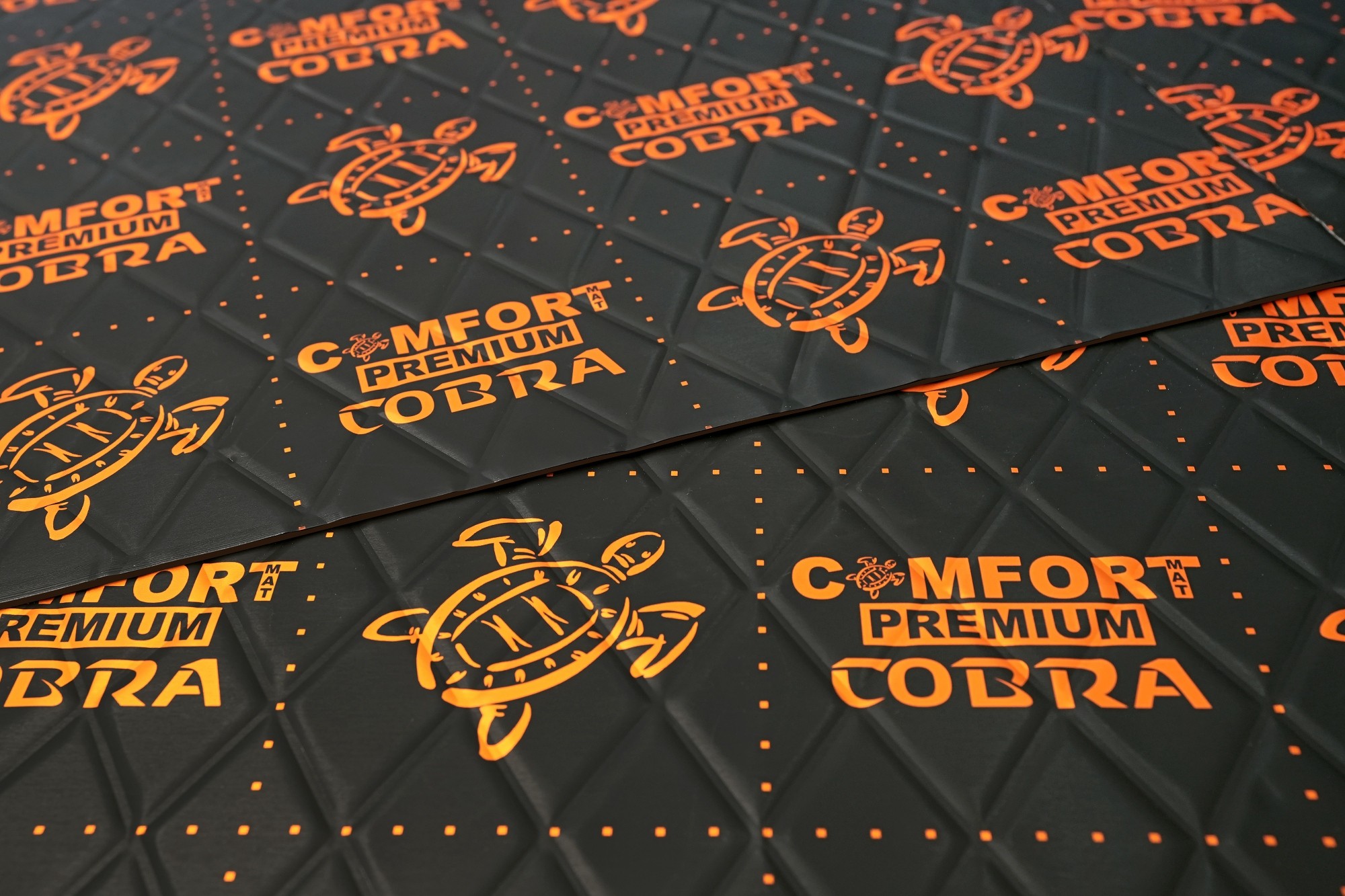

Také Comfortmat Cobra stojí za bližší představení, jelikož se jedná o unikátní materiál. Představený byl společně s Comfortmat Viper a sdílí tedy hned několik společných vlastností. Tou nejzajímavější je velmi nízká hmotnost při akustickém ztrátovém činiteli (MLF) 0,40 jednotek. To z Cobry dělá nejlehčí a zároveň nejúčinnější materiál o tloušťce 2,3 mm na světě. A přesně tyto parametry se dokonale hodí pro odhlučnění dveří, kde hmotnost je poměrně zásadní veličinou.

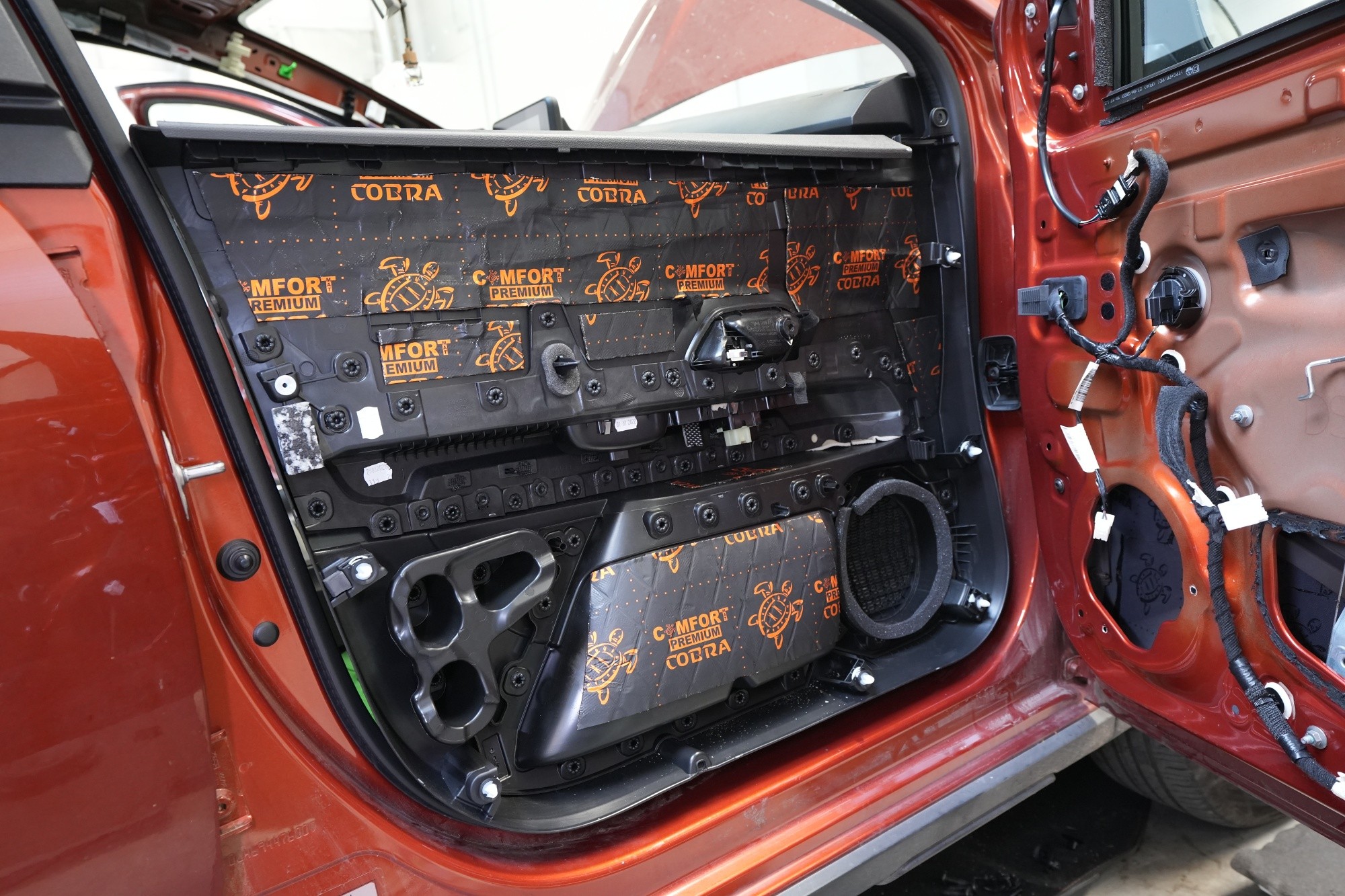

Čtvrtou vrstvou odhlučnění dveří je opět Cobra, který aplikujeme i na plastové výplně dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby. Zde již materiál aplikujeme pouze bodově, což k danému účelu naprosto dostačuje a nedojde ke zbytečnému navýšení hmotnosti. Fotografie poslední vrstvy v podobě materiálu Comfortmat Soft Wave Expert se nám bohužel někam zatoulala, za což se omlouváme. Stejný postup volíme i u zadních dveří.

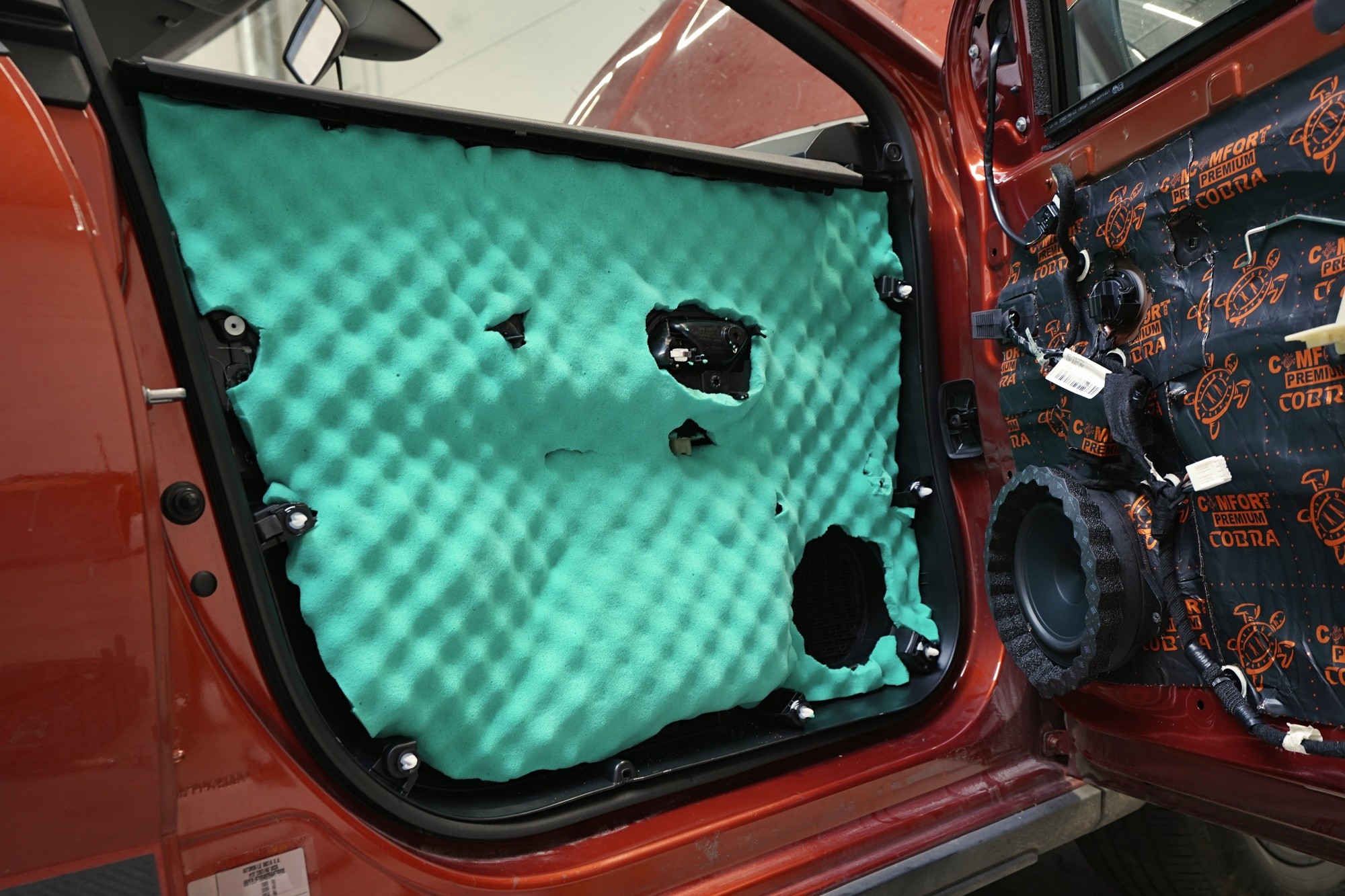

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm, který jsme již aplikovali i ve druhé vrstvě na střeše. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u zadních dveří.

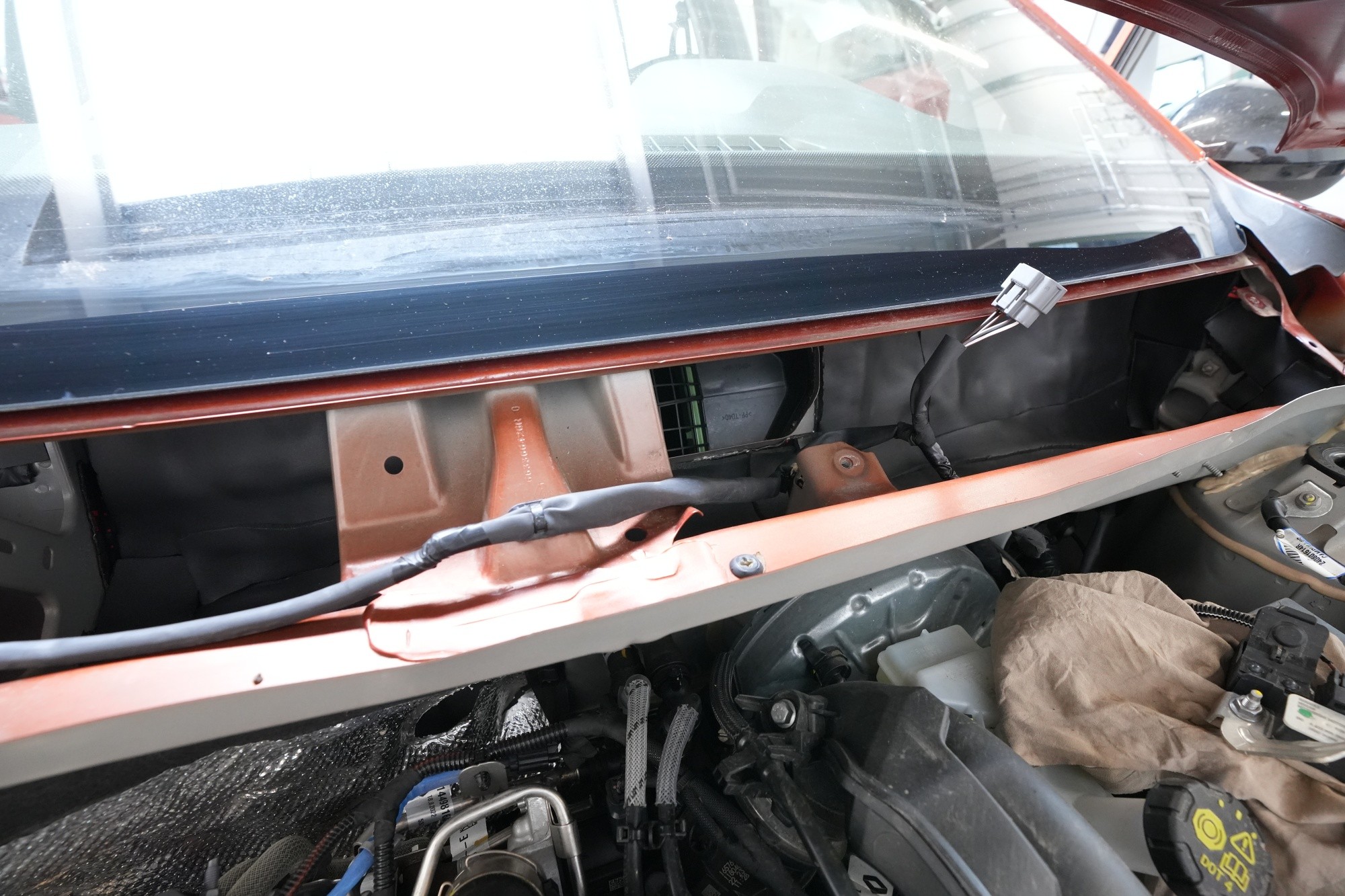

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně Comfortmat Viper, který odfiltruje silné vibrace motoru. Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.
