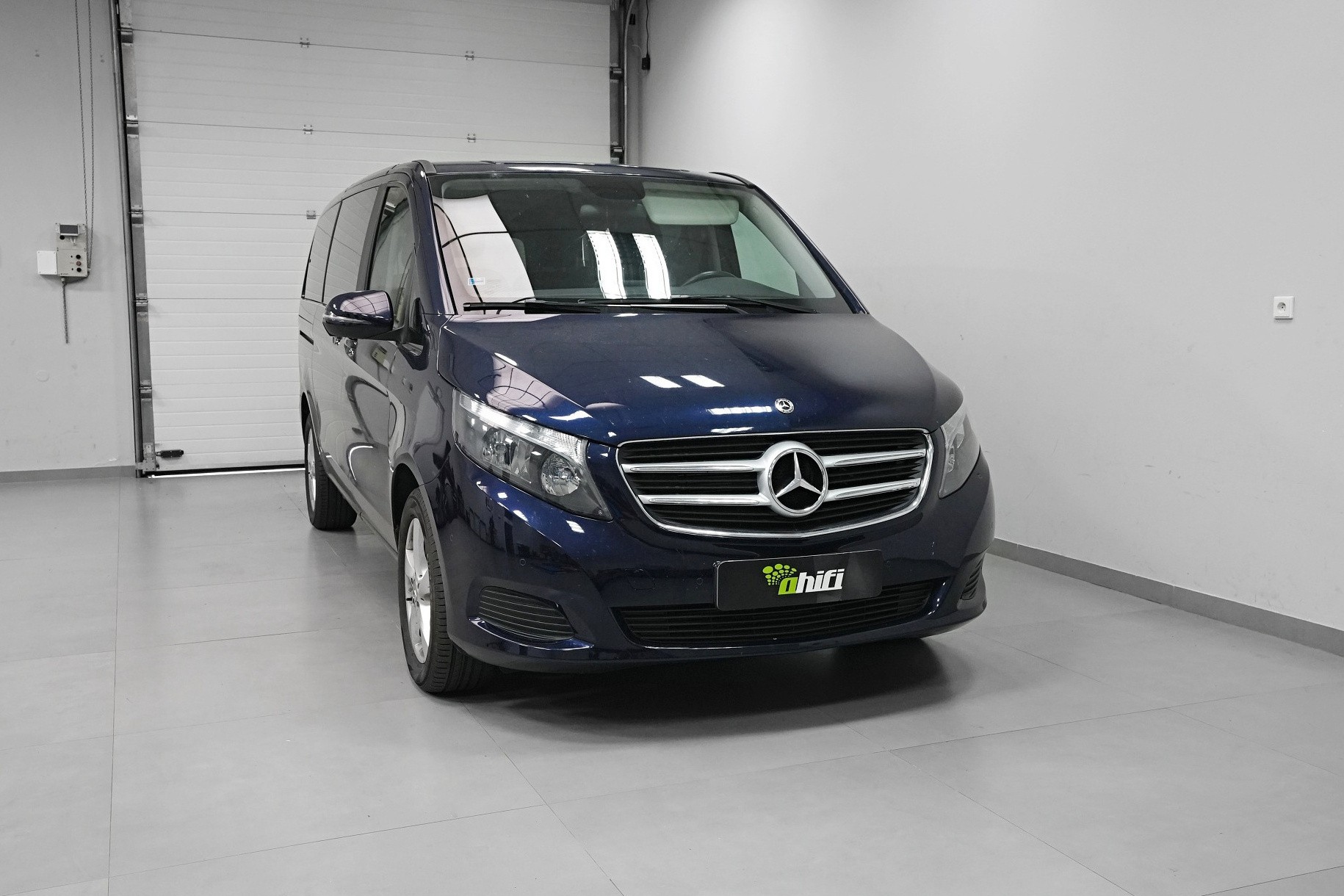

Mercedes-Benz V-Class - odhlučnění výměna reproduktorů

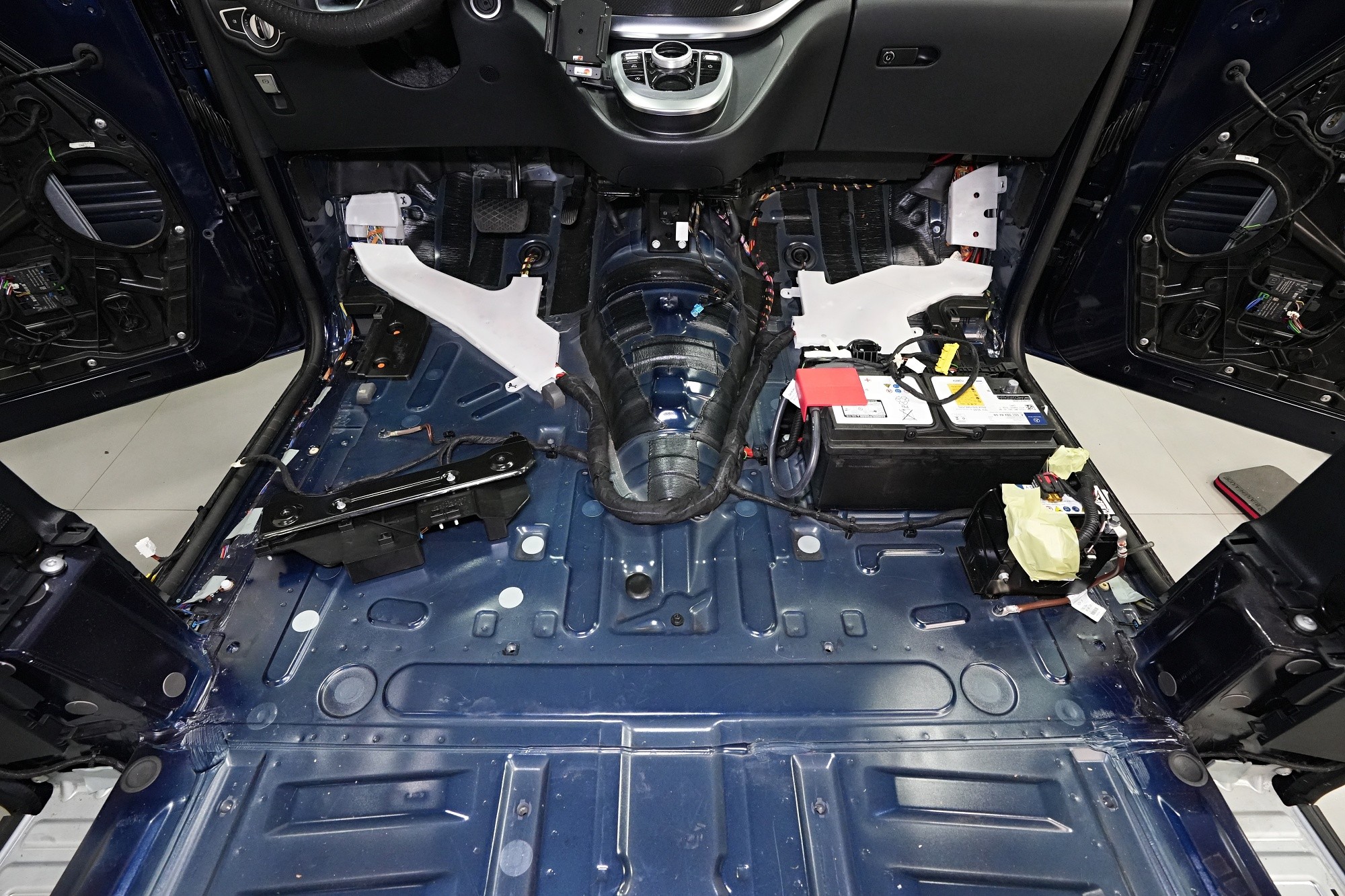

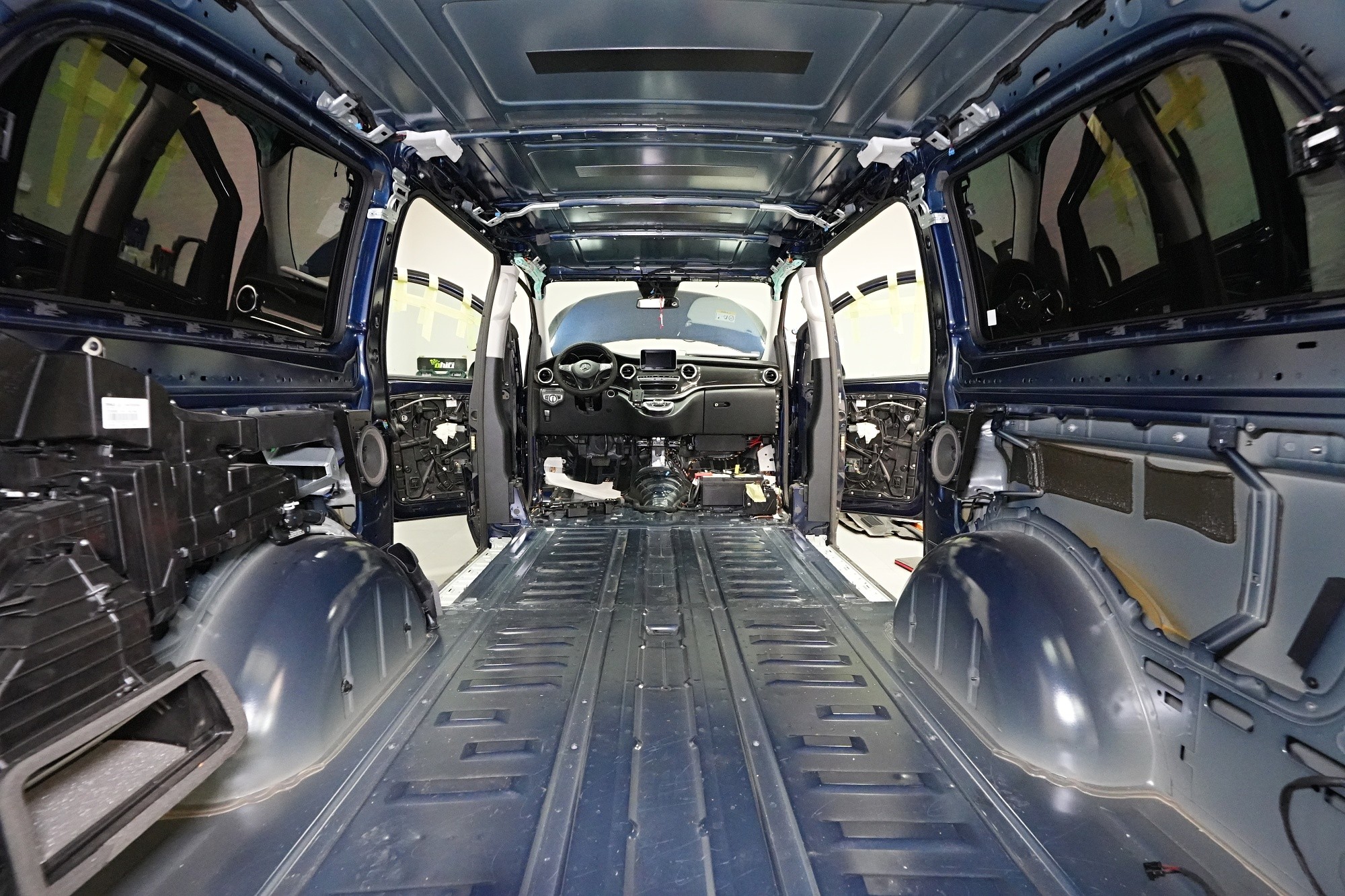

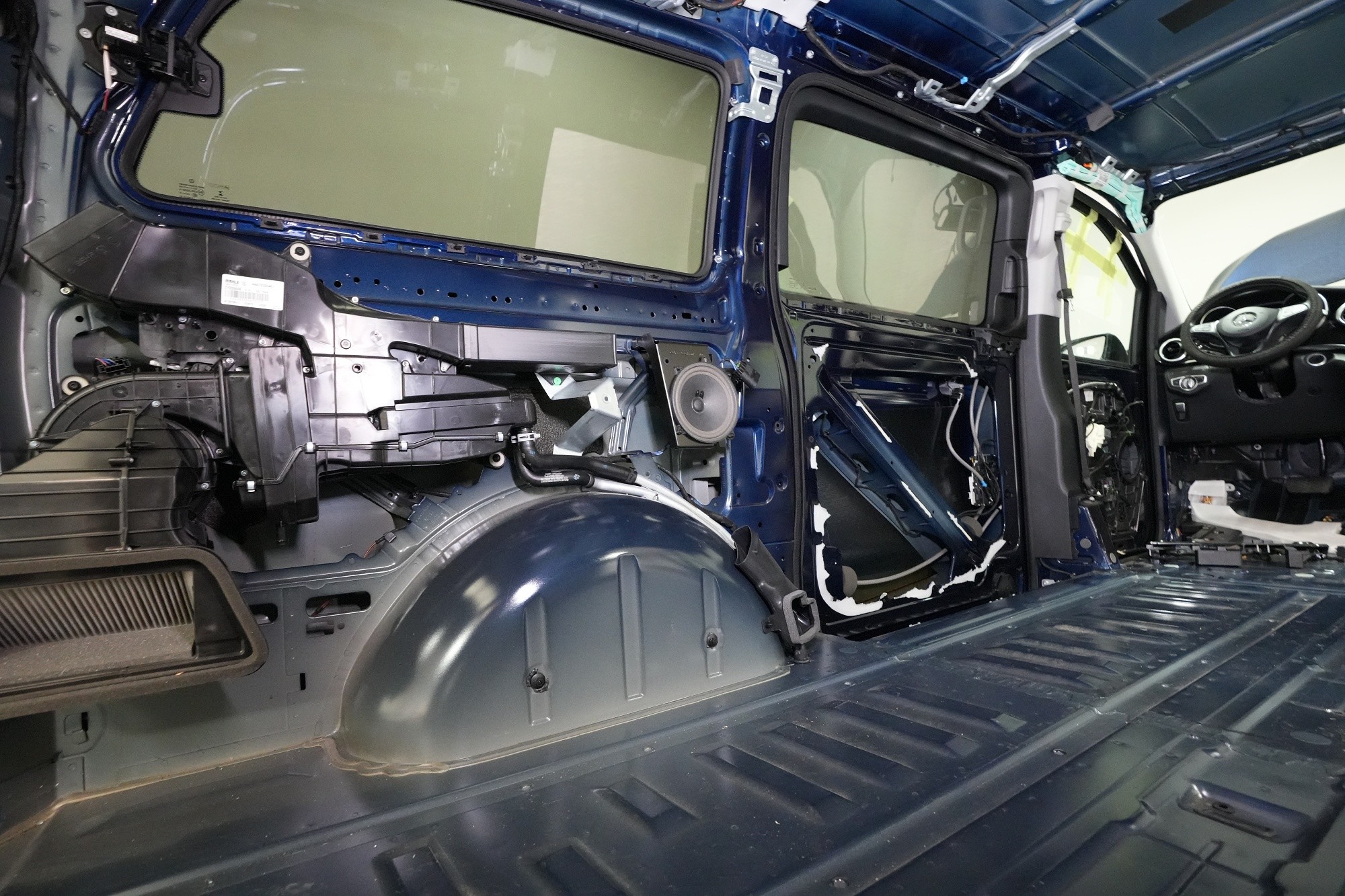

Vozidlo je kompletně odstrojené a tovární zvuková izolace se ukazuje v plné své kráse. Respektive není co ukazovat, zcela holé plechy bez jakékoliv ochrany způsobují výrazné vibrace karoserie a jsou samozřejmě velmi náchylné na veškerý druh hluku. Vypadá to, jako by výrobce na zvukovou izolaci úplně zapomněl. Všechny plechy důkladně vyčistíme, odmastíme a pustíme se do práce.

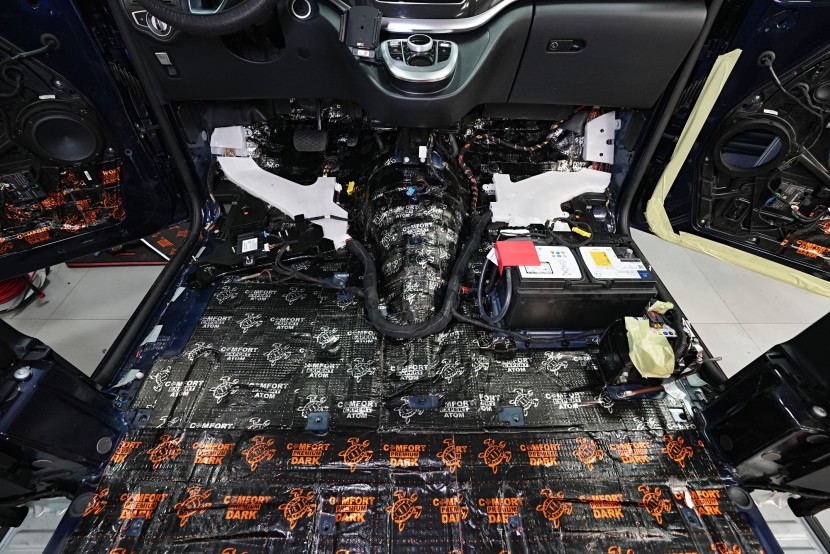

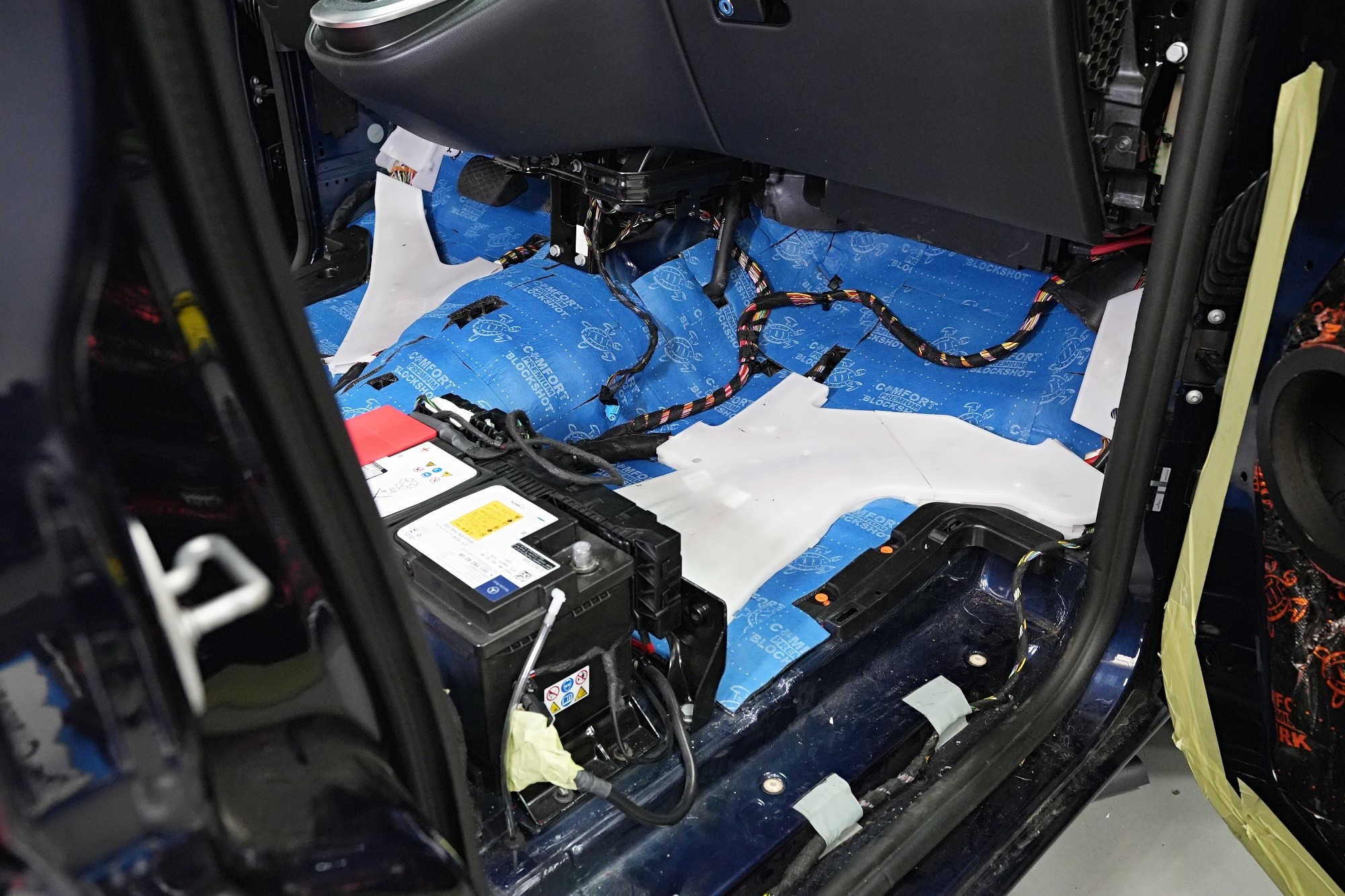

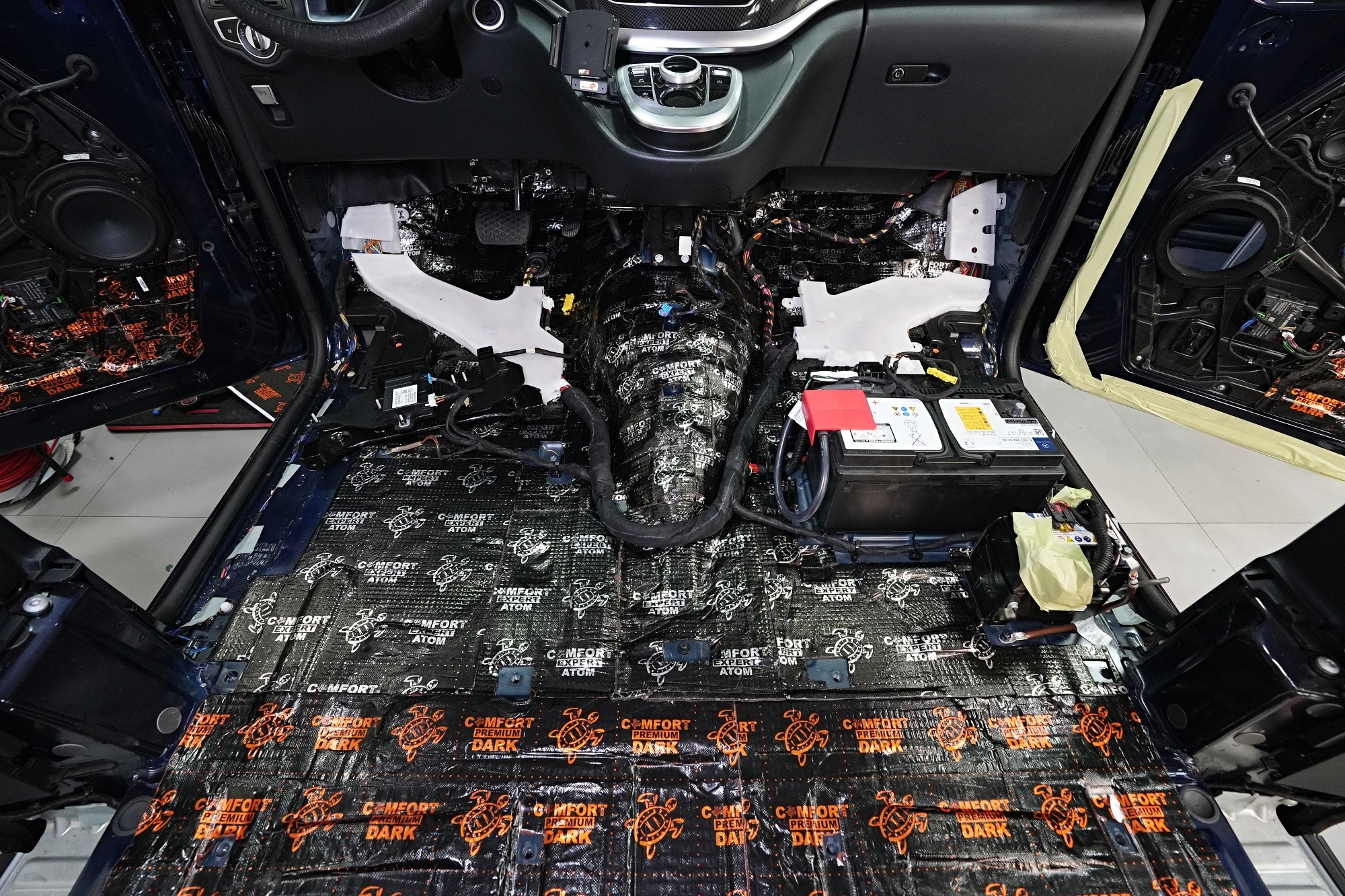

Začínáme podlahou vozu, kterou odhlučňujeme 2 vrstvami. Na přední a zadní část však aplikujeme rozdílné materiály. Je to z toho důvodu, že Mercedes-Benz Vito má v přední části podlahy tunel s převodovkou a tato oblast je velmi zatížena vibracemi i hlukem. Proto volíme profesionální antivibrační materiál Comfortmat Atom o tloušťce 4 mm a velmi vysokým akustickým ztrátovým činitelem (MLF) o hodnotě 0,60 jednotek.

Comfortmat Atom je nejmodernější antivibrační materiál z profesionální řady Expert, který se skládá ze dvou vrstev vysoce účinných tmelů, kdy každý plní odlišnou funkci. Celková tloušťka 4 mm a zejména akustický ztrátový činitel (MLF) o extrémní hodnotě 0,60 jednotek umožní téměř maximální zamezení vibrací i výrazné snížení nízkofrekvenčního hluku.

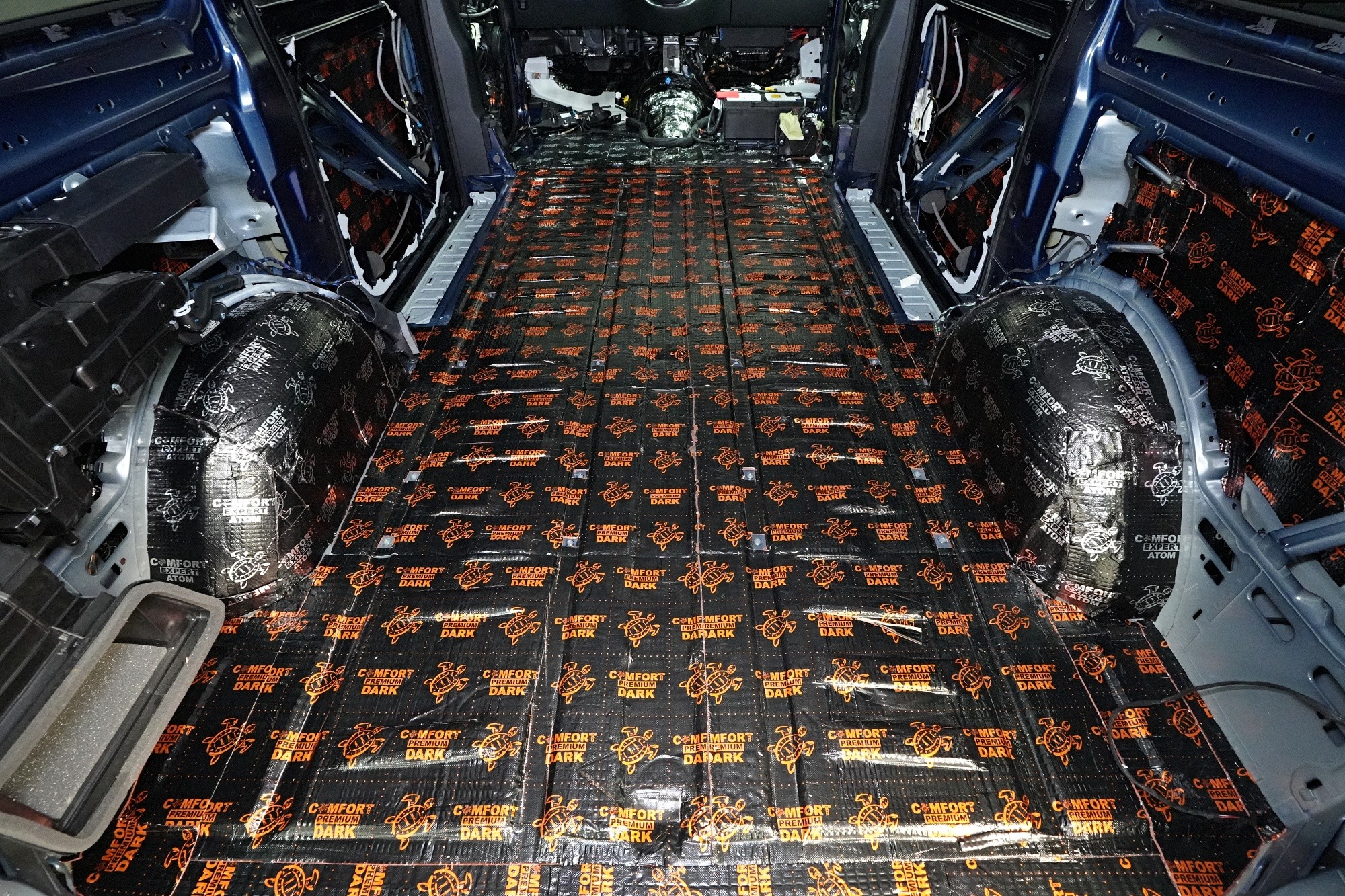

U zadní části podlahy musíme postupovat mírně odlišným způsobem a to zejména kvůli menšímu prostoru a následné snadné instalaci interiérového obložení. Konkrétně jsme zvolili v první vrstvě antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek. Materiál je velmi pružný, nemusí se nahřívat a jednoduše se tvaruje na reliéfní podlaze tohoto vozu.

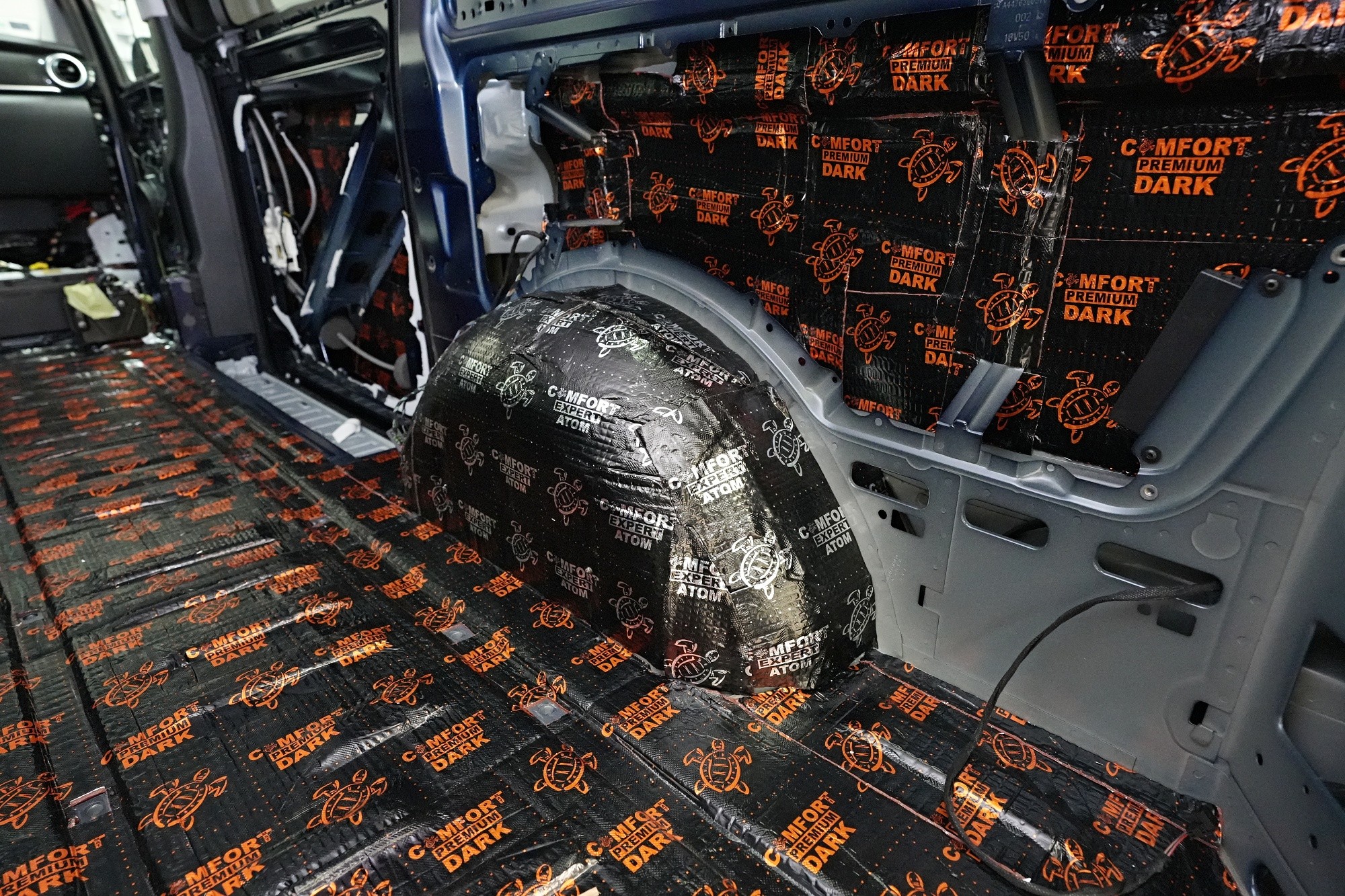

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako přední část podlahy antivibračním materiálem Comfortmat Atom. Tloušťka 4 mm a MLF 0,60 jednotek doslova zlikviduje vibrace a nízkofrekvenční hluk od pneumatik. Na boky vozu a posuvné dveře aplikujeme v první vrstvě u balíčku Expert velmi lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm a MLF 0,35 jednotek, což je pro tuto oblast dostačující.

Druhou vrstvu tvoří membránový materiál Comfortmat Blockshot, který při tloušťce 7 mm vyniká vysokou schopností zvukové izolace až 32 dB. Je to díky jeho 2 mm silné protihlukové membráně, která umožní takto vysokou účinnost. Materiál opět lepíme na všechna dostupná místa, abychom zamezili co nejvíce všudypřítomnému hluku. Důkladně zamezíme tak i hluku od pneumatik, který proniká přes přední podběhy.

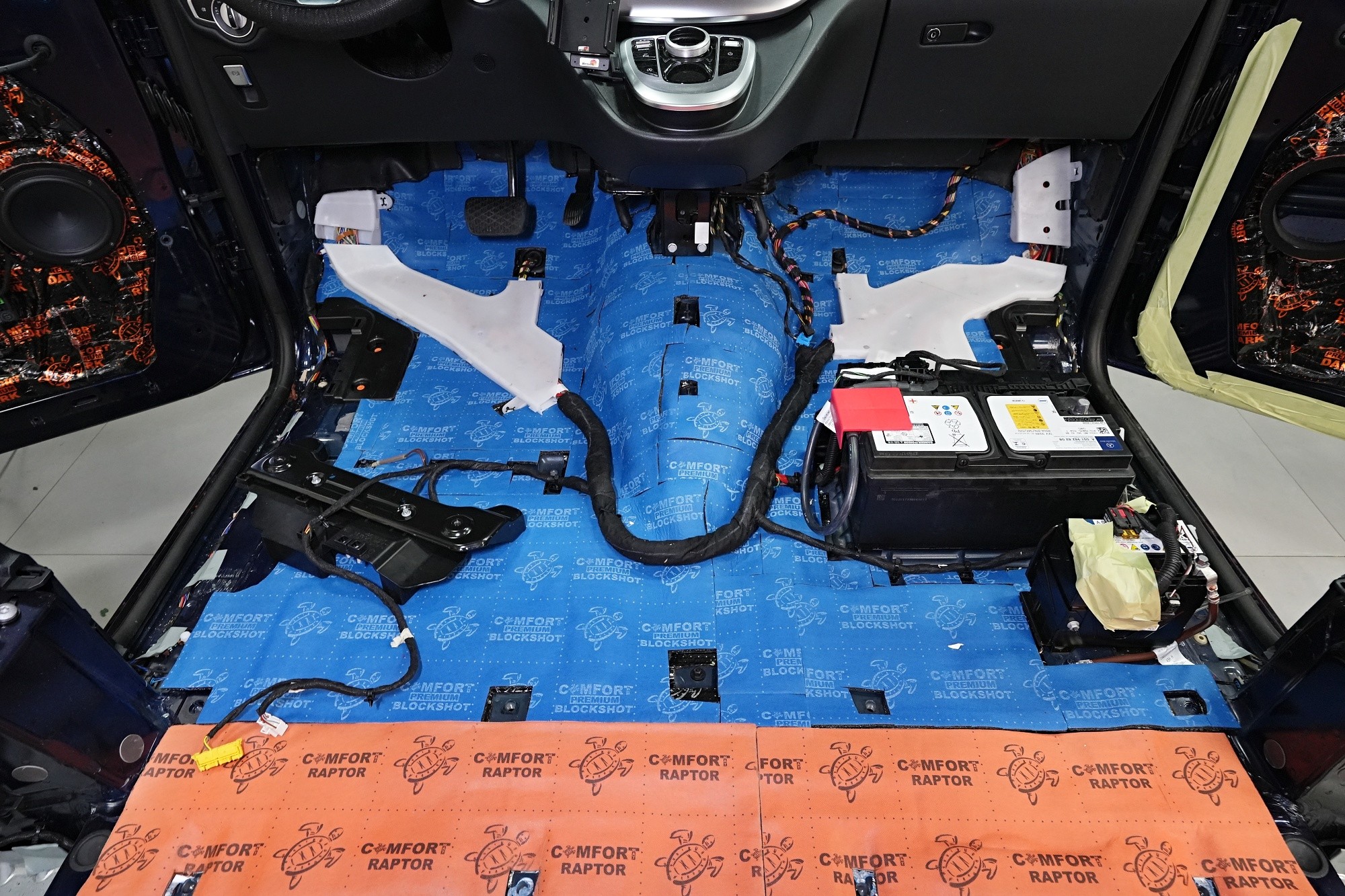

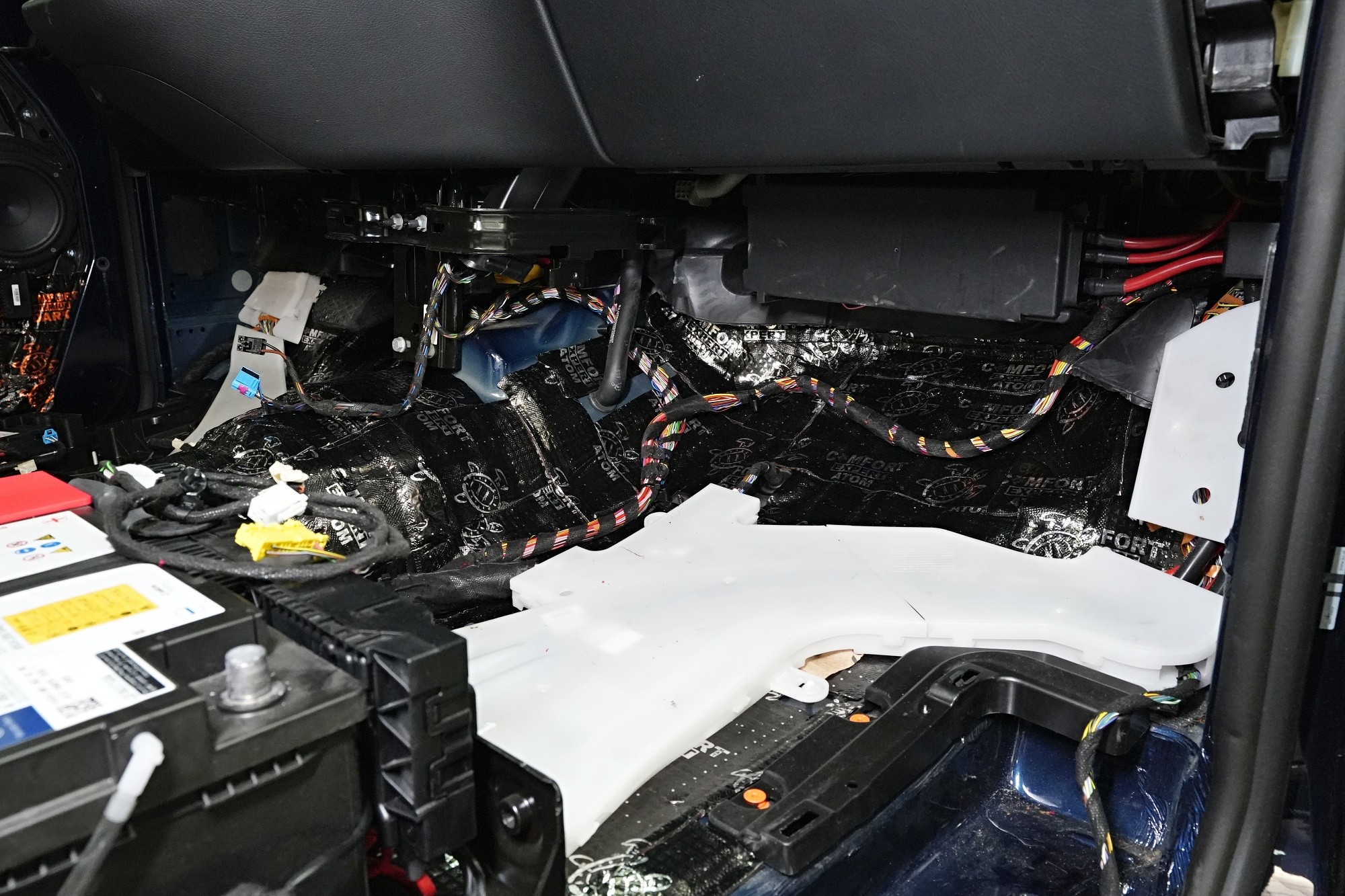

Atom spolu s Blockshotem aplikujeme na všechna dostupná místa, abychom umožnili izolaci maximálního množství vibrací a nízkofrekvenčního hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 4 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 7 mm. Celkem tedy 11 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

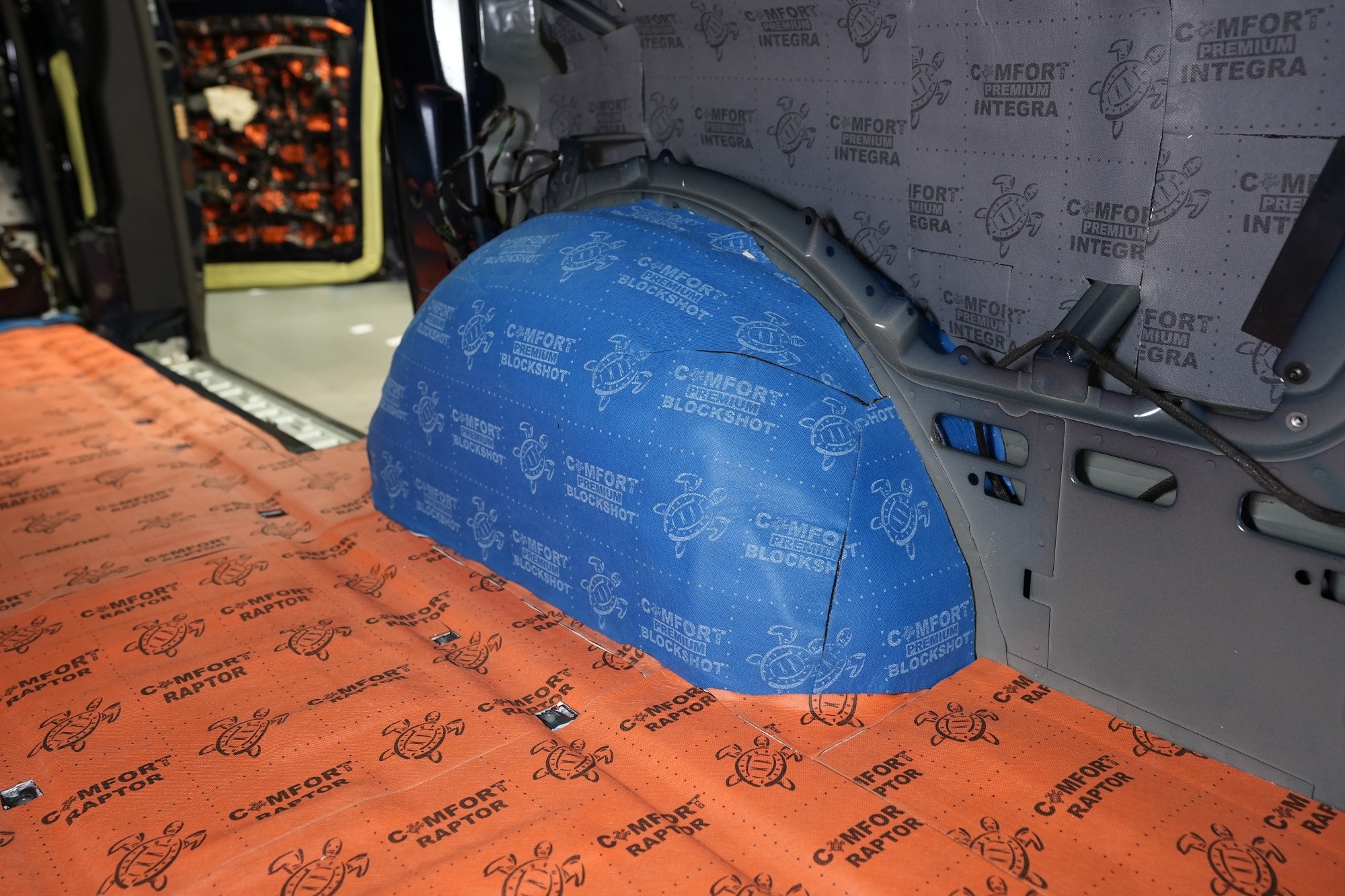

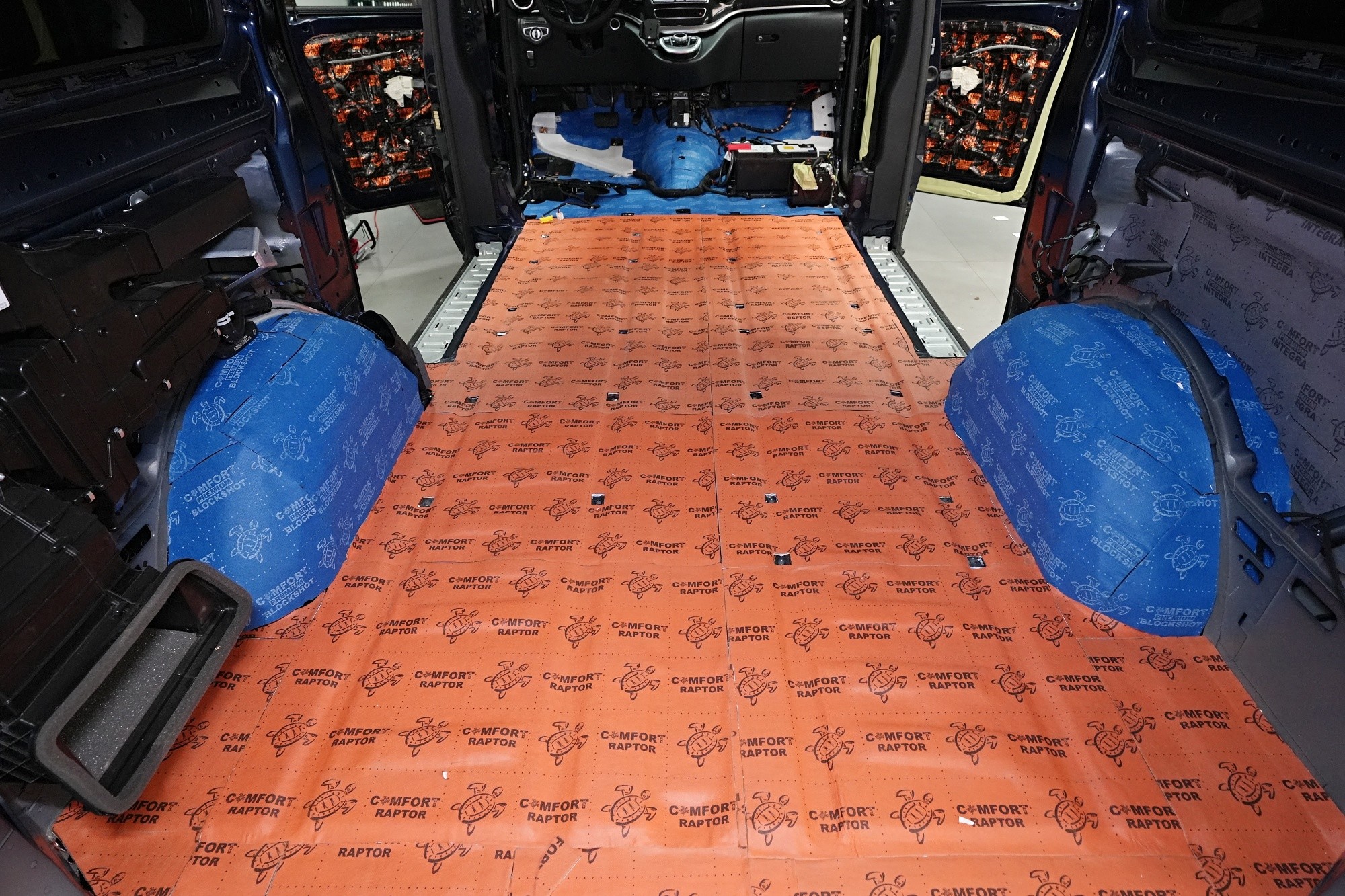

Na zadní část podlahy aplikujeme oranžový membránový materiál Comfortmat Raptor, který je díky své tloušťce 4 mm ideálním materiálem pro tuto oblast. Nenechte se však zmást tenkou tloušťkou, Raptor obsahuje stejně jako Blockshot 2 mm silnou protihlukovou membránu a díky tomu dosahuje účinnosti až 30 dB. A díky tomu náleží Raptoru titul nejúčinnějšího zvukově izolačního materiálu na trhu o této tloušťce.

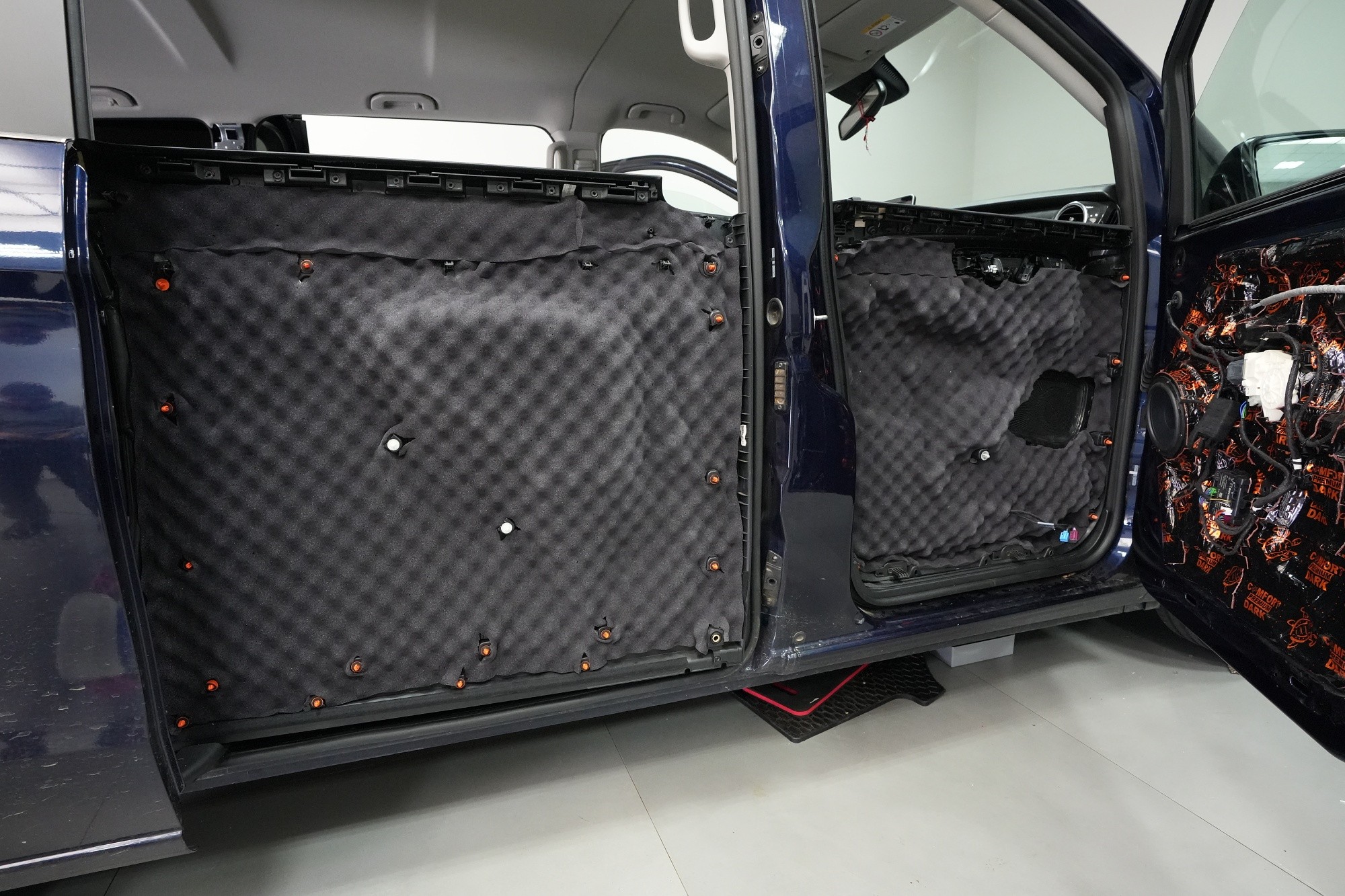

Na zadní podběhy aplikujeme stejně jako na přední část podlahy membránový materiál Comfortmat Blockshot o tloušťce 7 mm a účinnosti 32 dB. Blockshot odfiltruje agresivní hluk od pneumatik a zamezí i hluku od zavěšení kol nebo vody. Na boky vozu a posuvné dveře aplikujeme odlehčený membránový materiál Comfortmat Integra, který používáme i pro odhlučnění dveří.

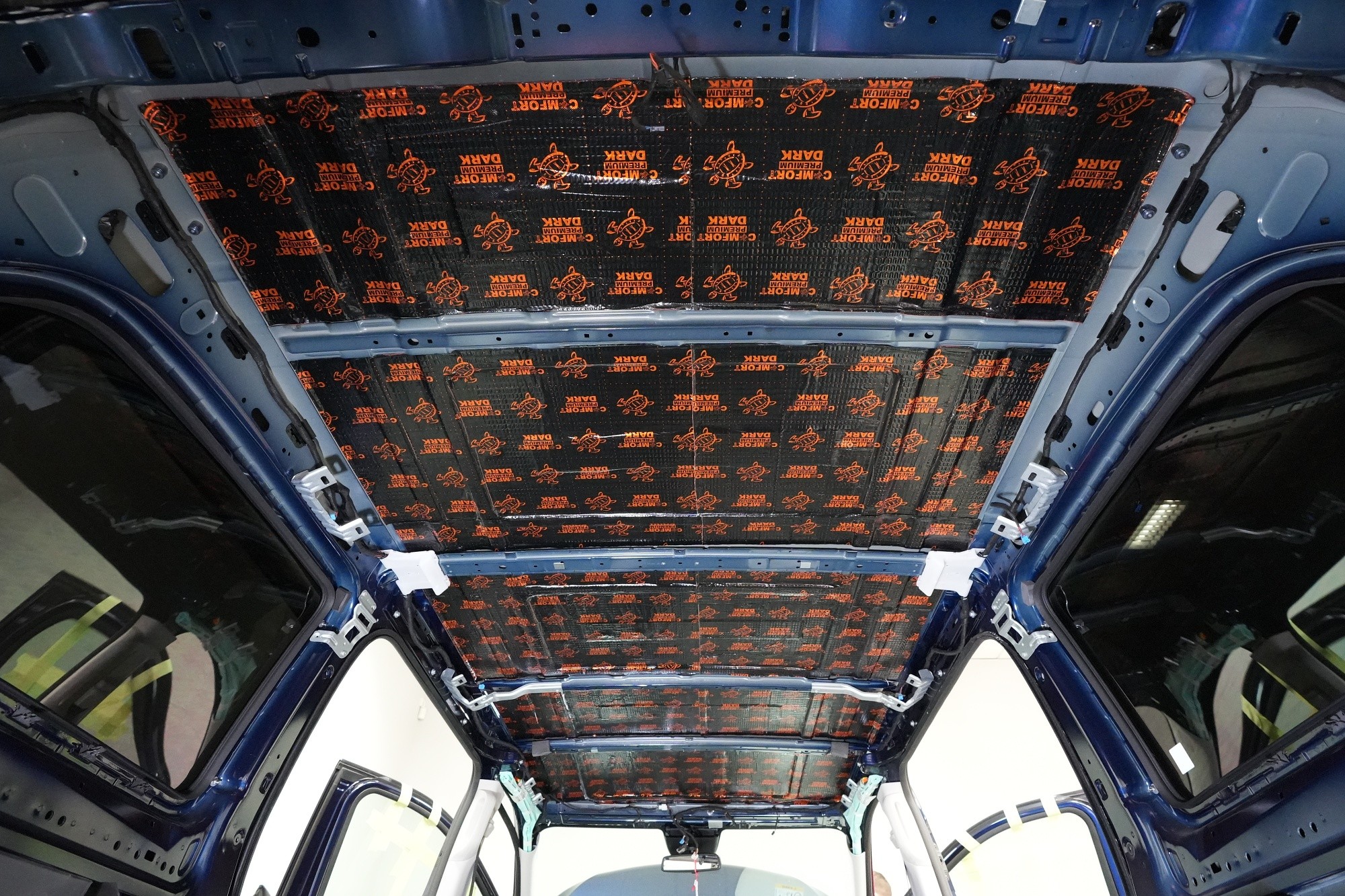

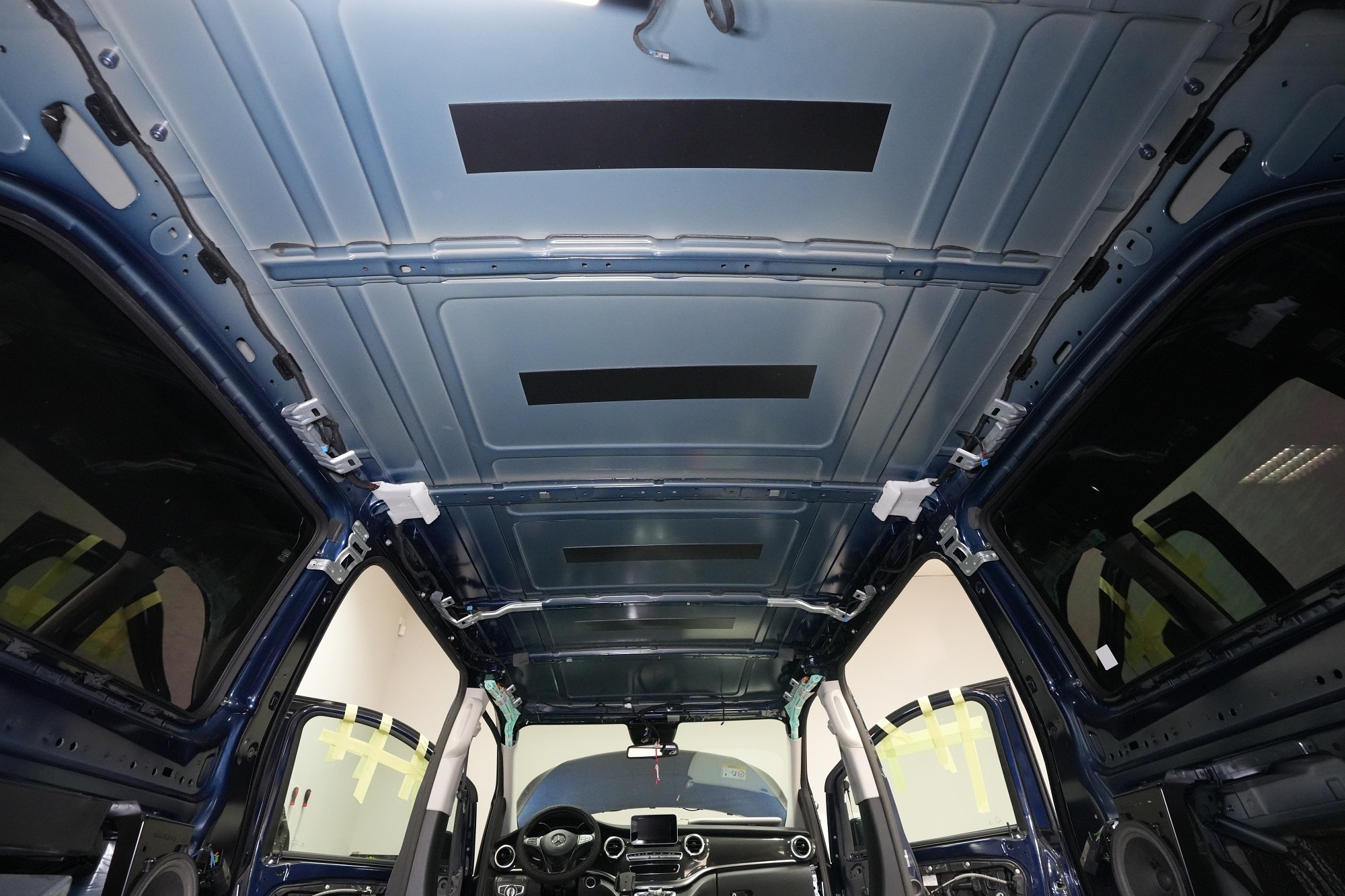

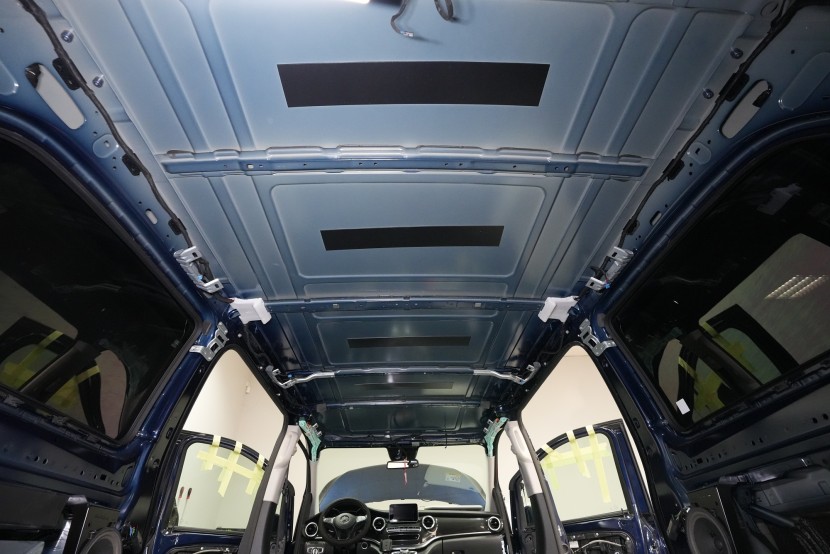

U balíčku Expert odhlučňujeme dvěma vrstvami i střechu. Tou první je lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm a MLF 0,35 jednotek. Dark střechu zpevní, zamezí vibracím a například i hluku od dešťových kapek. Díky důkladnému rozválečkování a perfektní adhezi materiálu se nemusíte obávat odlepení během celé životnosti vozu.

Druhou vrstvu tvoří zvukově a tepelně izolační membránový materiál vyrobený speciálně pro odhlučnění střechy Comfortmat Skyline. Ten díky schopnosti zvukové izolace až 25 dB velmi účinně zamezí pronikání aerodynamického a okolního silničního hluku přes střechu vozu a zároveň disponuje tepelně izolačními vlastnostmi, což oceníte nejen v horkých letních měsících, ale i v zimě.

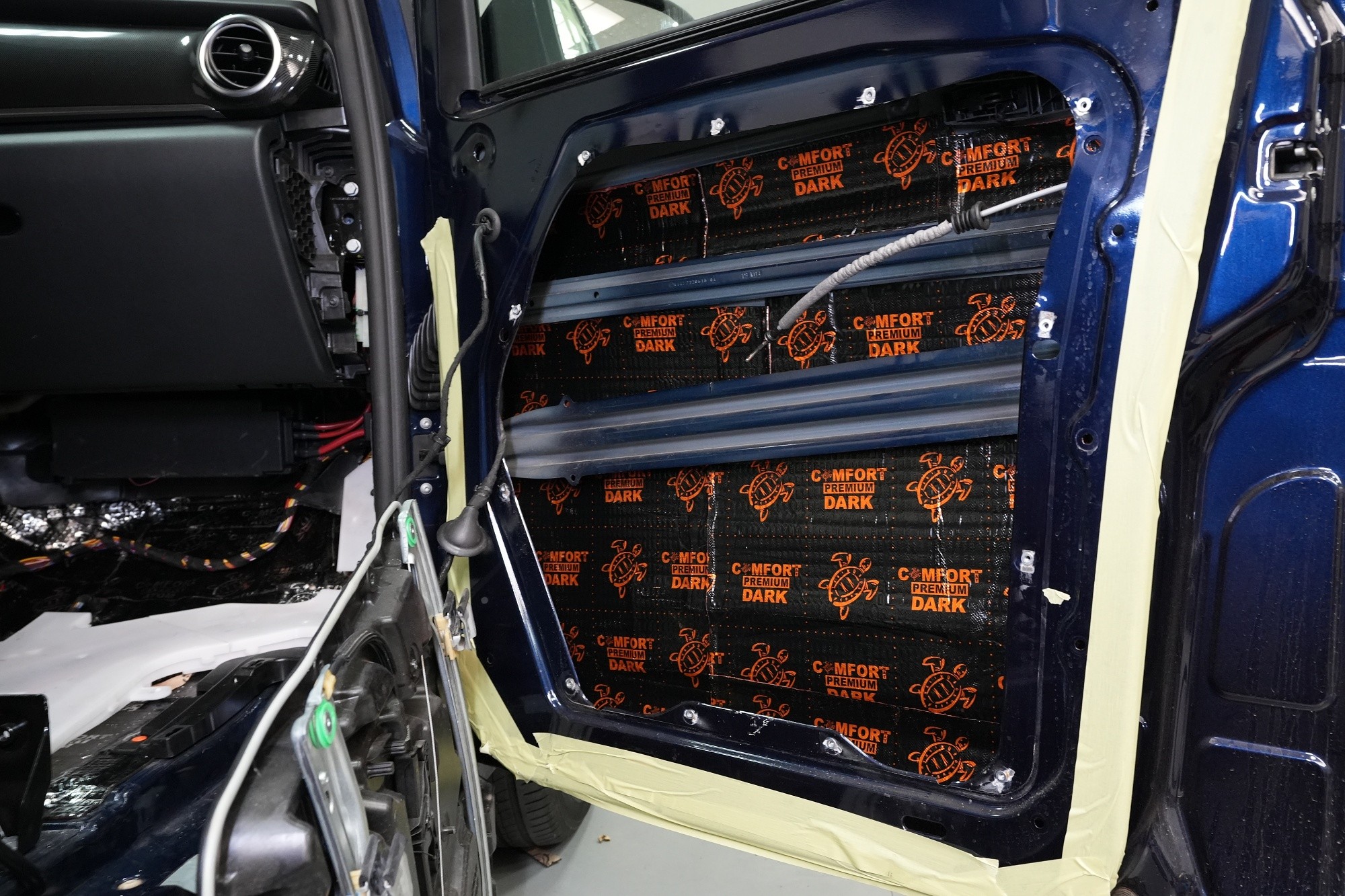

V rámci balíčku Expert volíme na vnější plech dveří lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm. Ten zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. Materiál disponuje velmi nízkou hmotností, je samozřejmě absolutně voděodolný a má mimo jiné antikorozní vlastnosti.

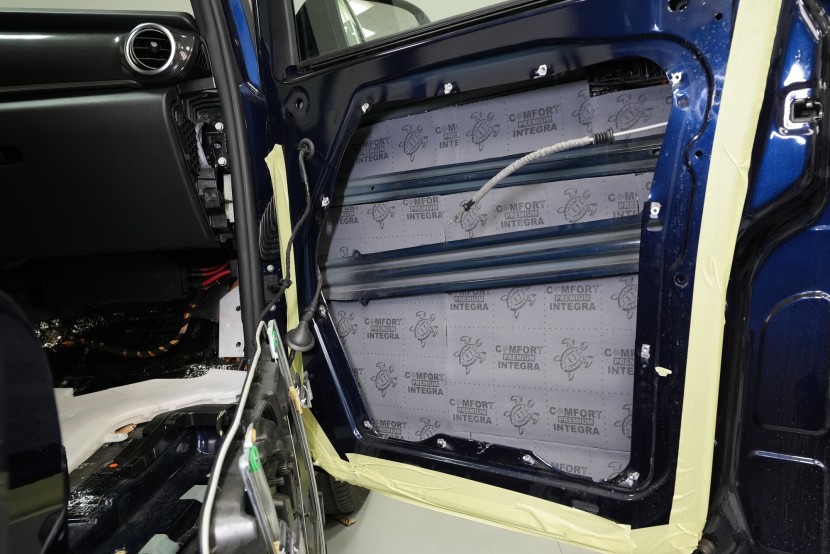

Druhou a zcela zásadní vrstvu při odhlučnění dveří tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří, má uzavřenou buněčnou strukturu a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky svému vícevrstvému složení s protihlukovou membránou je materiál schopen zvukové izolace až 27 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

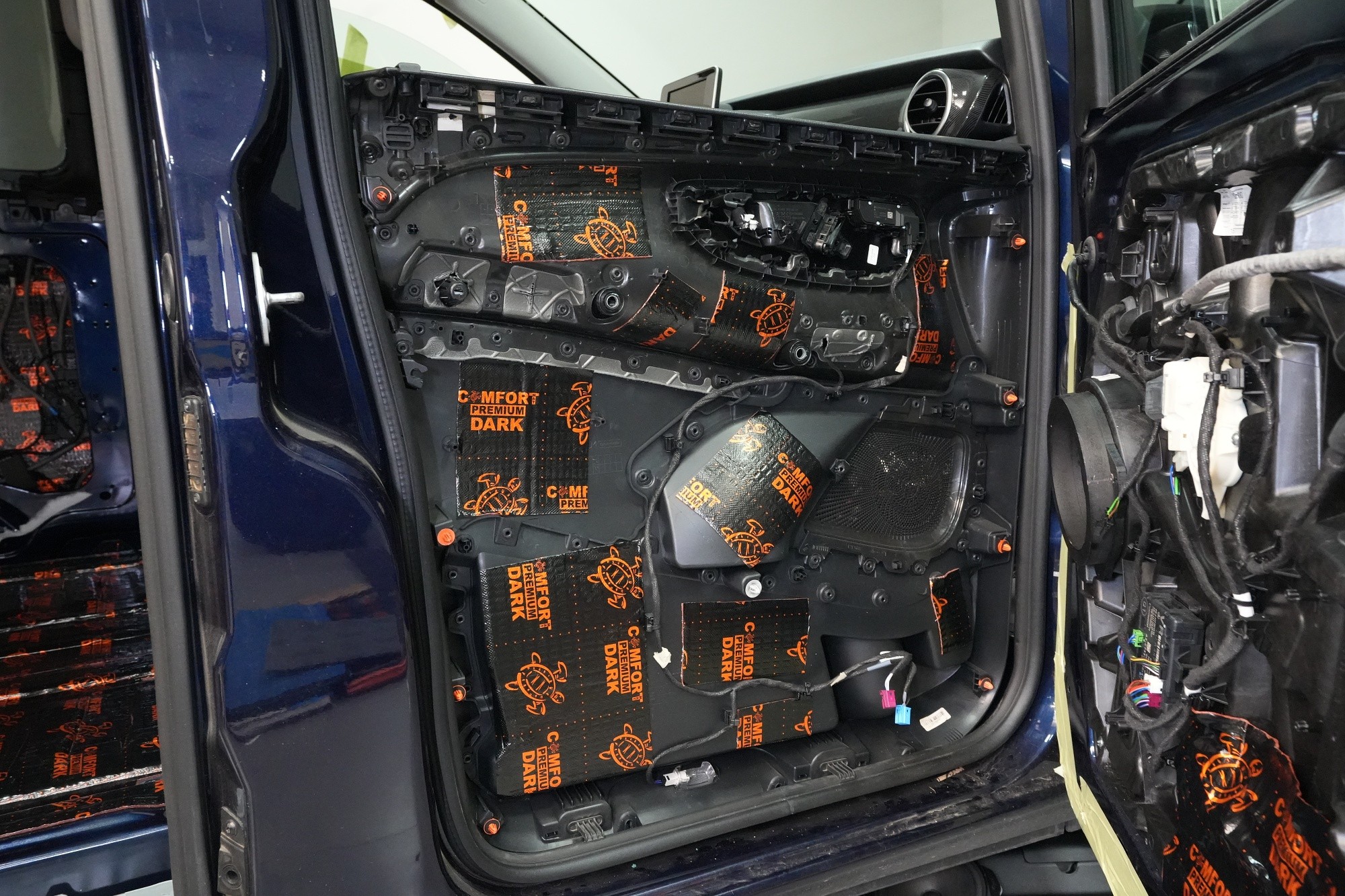

Třetí vrstvou je taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

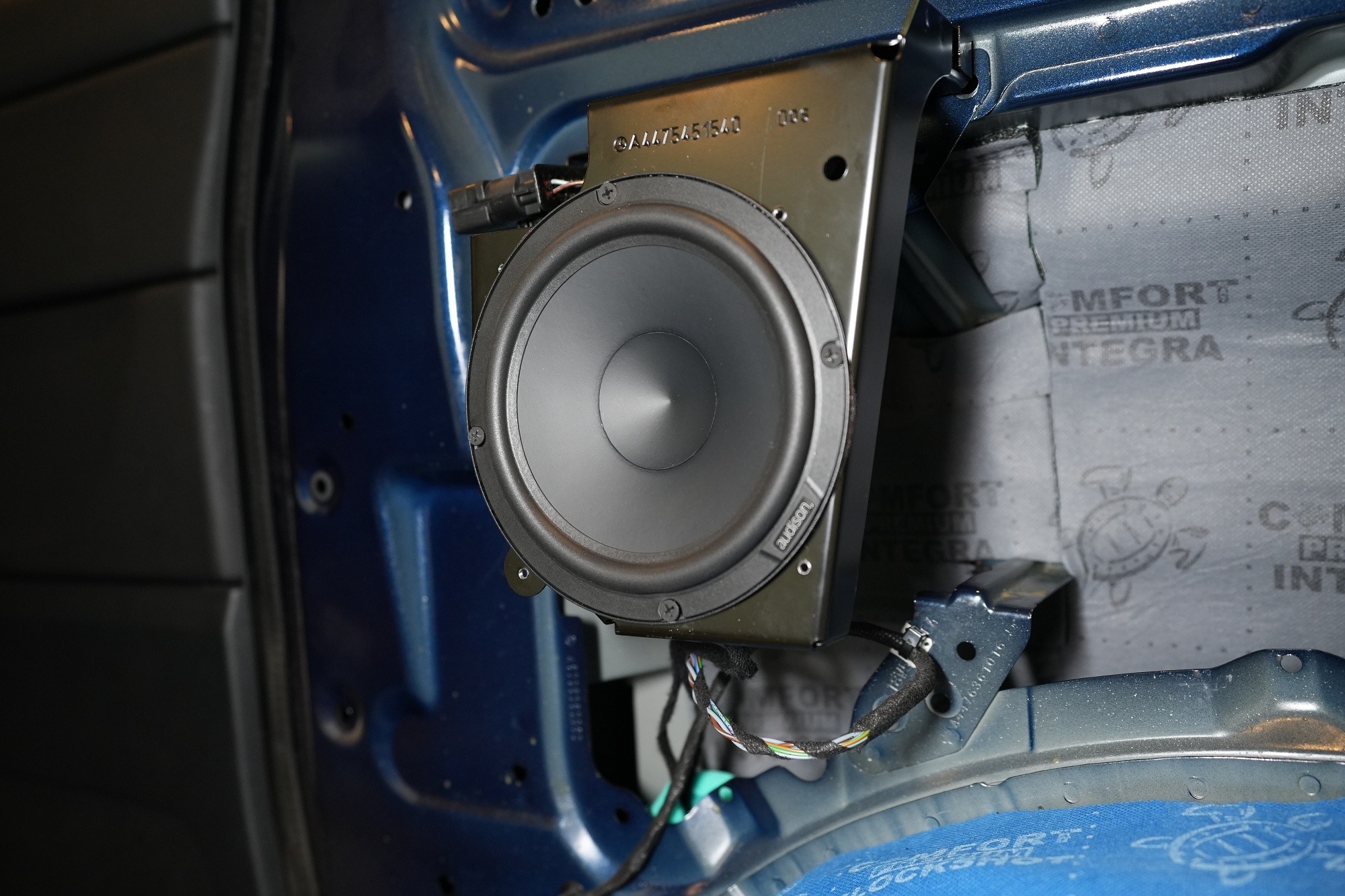

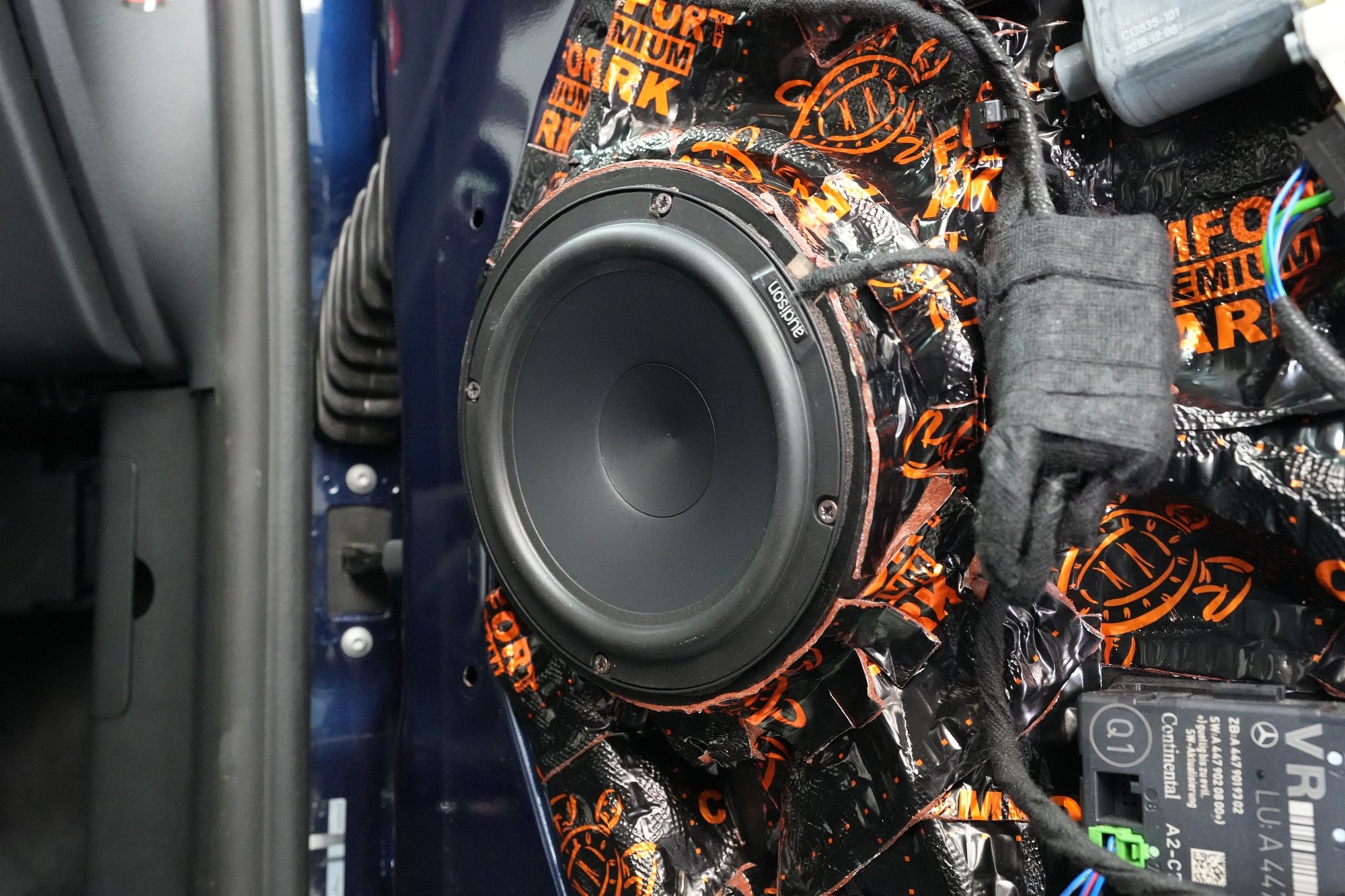

Audison APK 165P, to jsou dvoupásmové komponentní reproduktory italského výrobce Audison, které jsme instalovali do předních dveří a zadního boku tohoto vozu. Reproduktory se vyznačují kromě vyspělého zvuku i vysokou citlivostí 93 dB, díky které zahrají s dostatečným výkonem i na továrním autorádiu. Do zadních dveří jsme instalovali koaxiální reproduktory stejného výrobce.

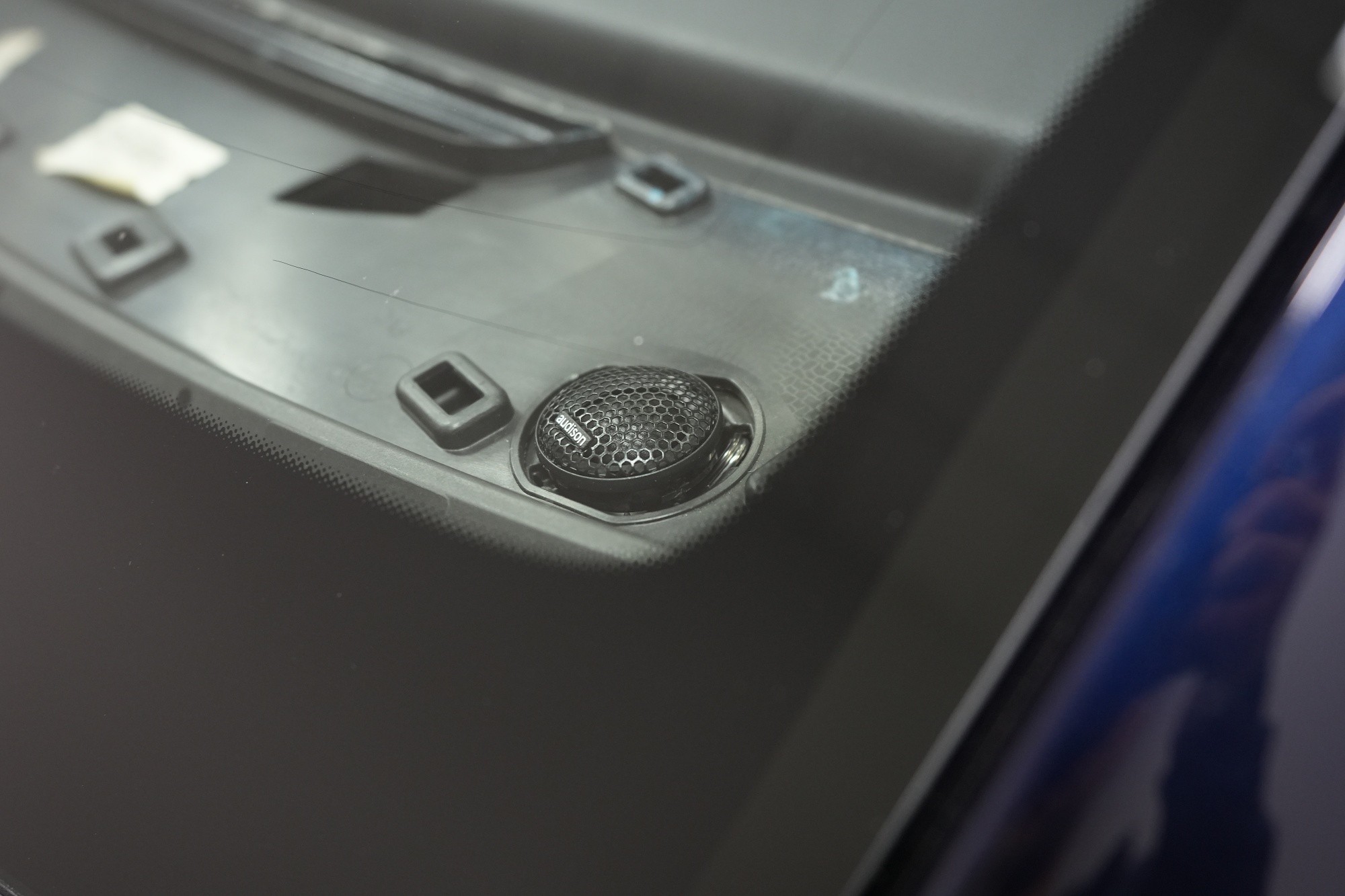

Výškové reproduktory s kalotou o průměru 26 mm jsme umístili do původního umístění a zachovali jsme původní design interiéru. Membrána vyrobená z mixu přírodních materiálů hedvábí a bavlny zajišťuje přirozenou a detailní reprodukci zvuku.

Čtvrtou vrstvou odhlučnění dveří je opět antivibrační materiál Comfortmat D2, který aplikujeme i na plastové výplně dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby. Zde již materiál aplikujeme pouze bodově, což k danému účelu naprosto dostačuje a nedojde ke zbytečnému navýšení hmotnosti.

Finálně nalepíme na plastové obložení dveří Comfortmat Soft Wave 15 o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Stejný postup opakujeme i u všech dalších plastových výplní.

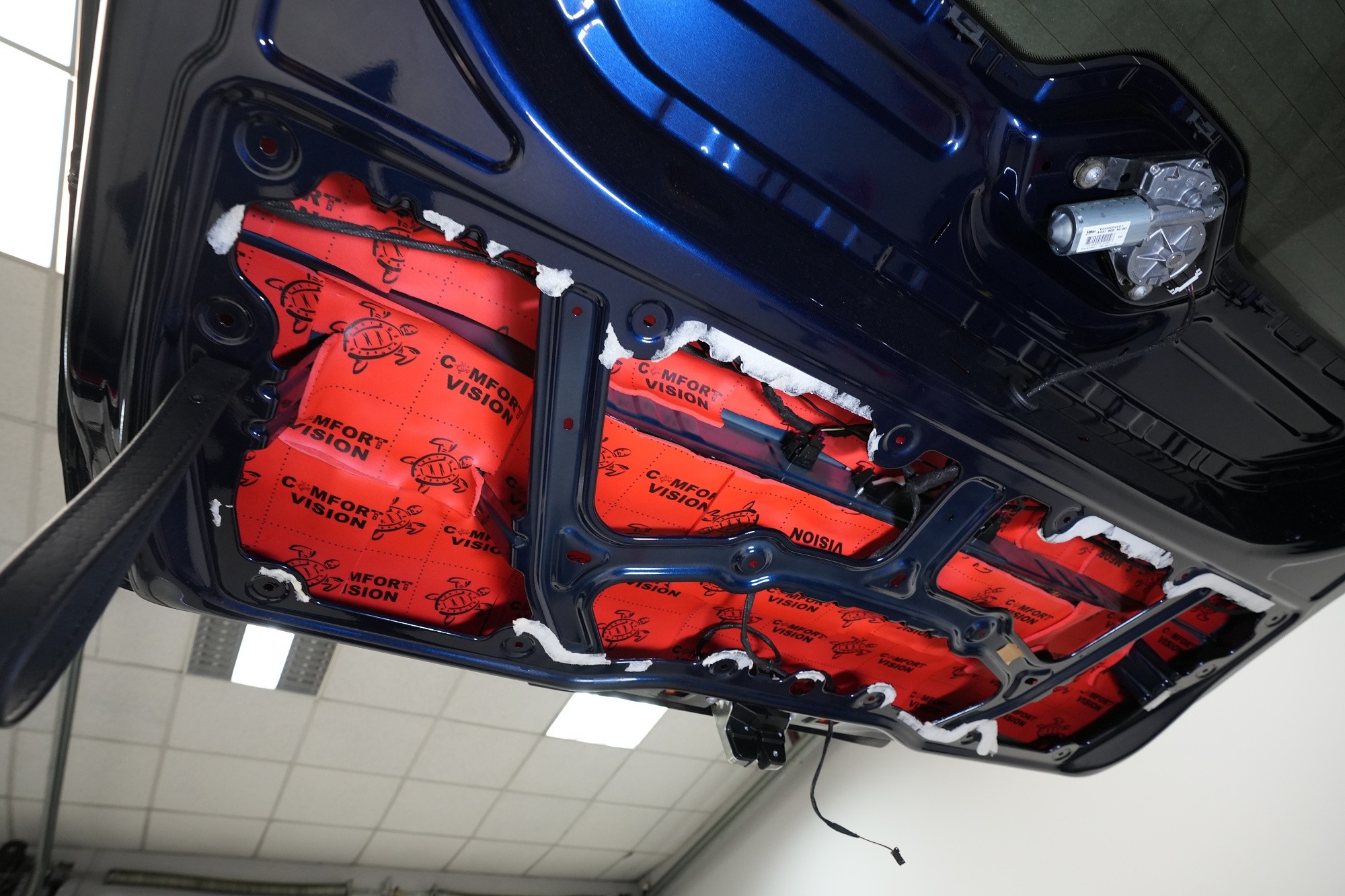

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností. Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

A konečně poslední vrstvu tvoří flexibilní pěna s tvarovou pamětí Comfortmat Soft Wave, kterou aplikujeme na plastovou výplň dveří. Materiál o tloušťce 15 mm zamezí skřípání plastů a dalším zvukům, které mohou způsobit kabely a další komponenty umístěné na pátých dveřích.

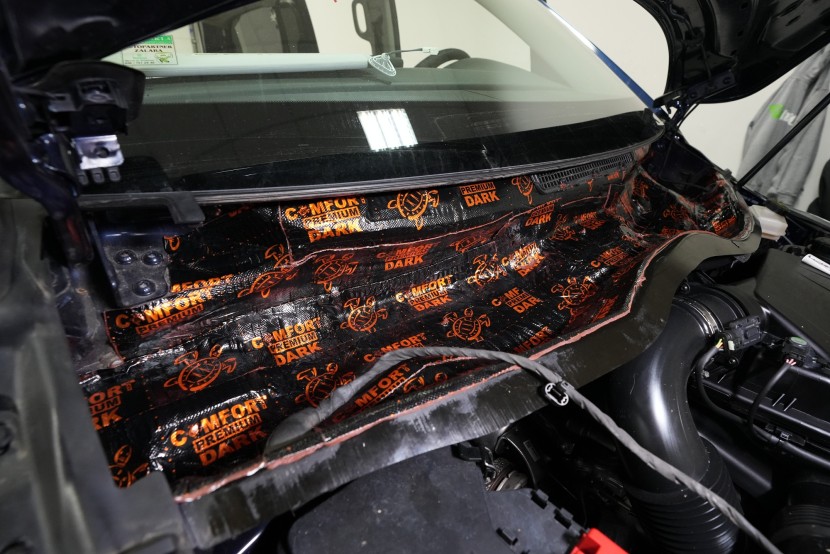

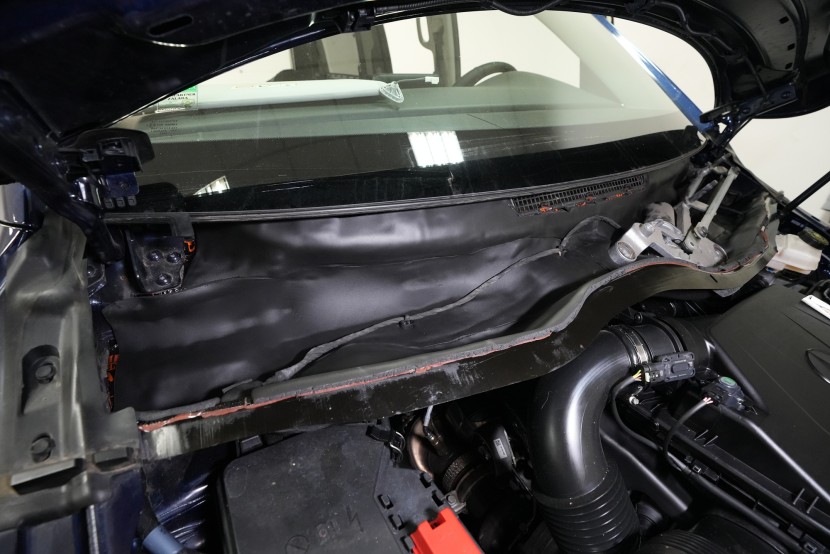

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně Comfortmat Dark D2, který odfiltruje silné vibrace motoru.

Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.

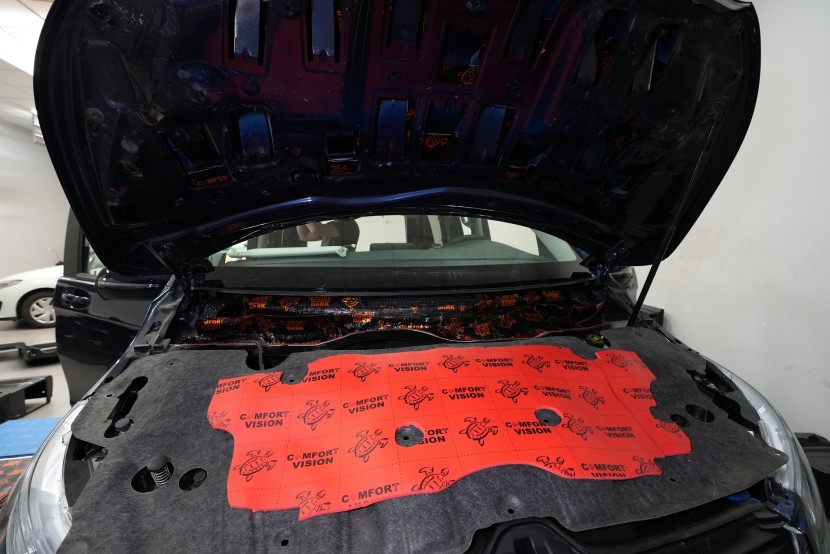

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru.
