Mercedes-Benz V-Class - odhlučnění

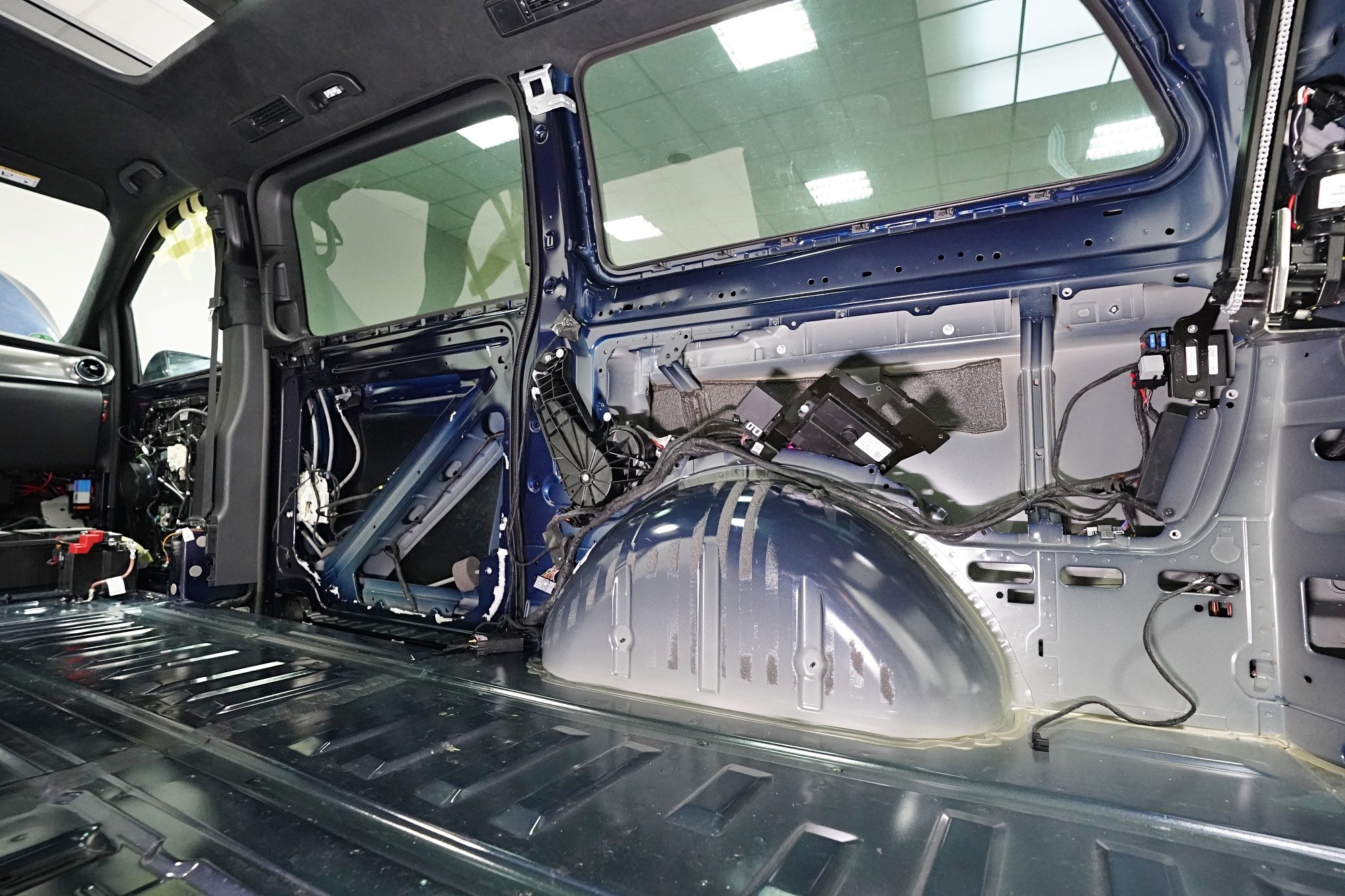

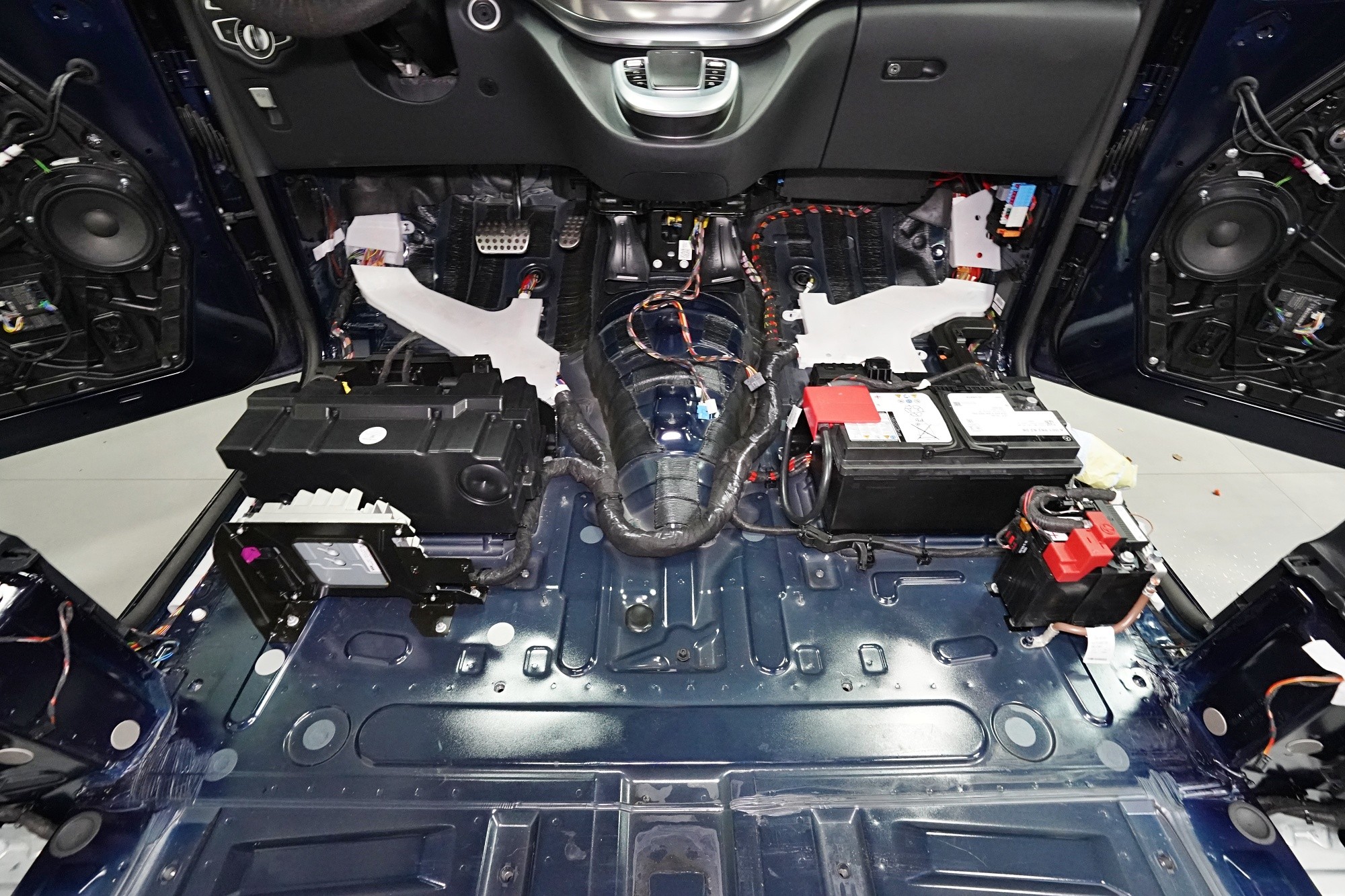

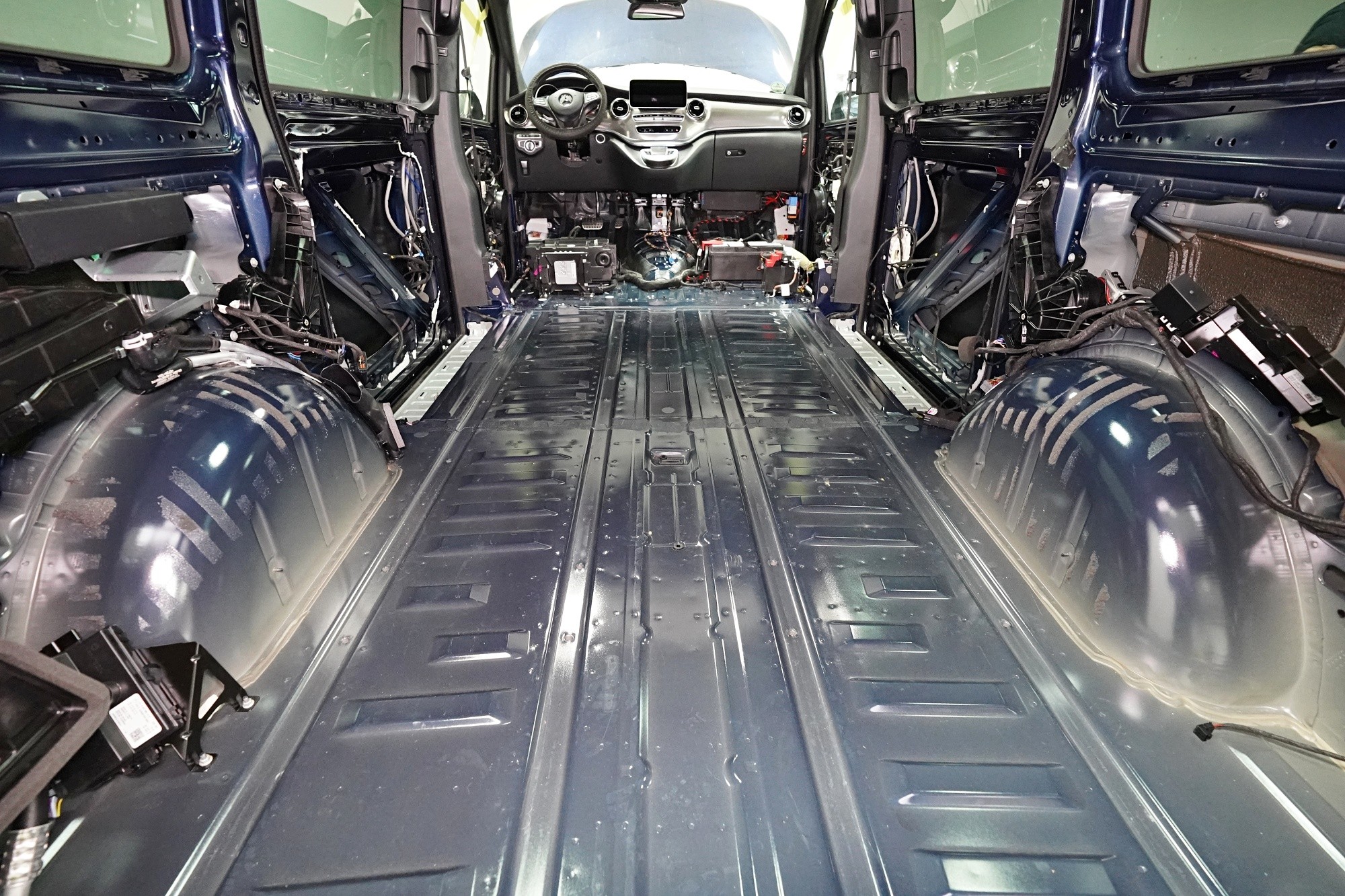

Mercedes V-Class je kompletně odstrojený a tovární zvuková izolace se ukazuje v plné své kráse. Respektive není co ukazovat, zcela holé plechy bez jakékoliv ochrany způsobují výrazné vibrace karoserie a jsou samozřejmě velmi náchylné na veškerý druh hluku. Vypadá to, jako by výrobce na zvukovou izolaci úplně zapomněl. Všechny plechy důkladně vyčistíme, odmastíme a pustíme se do práce.

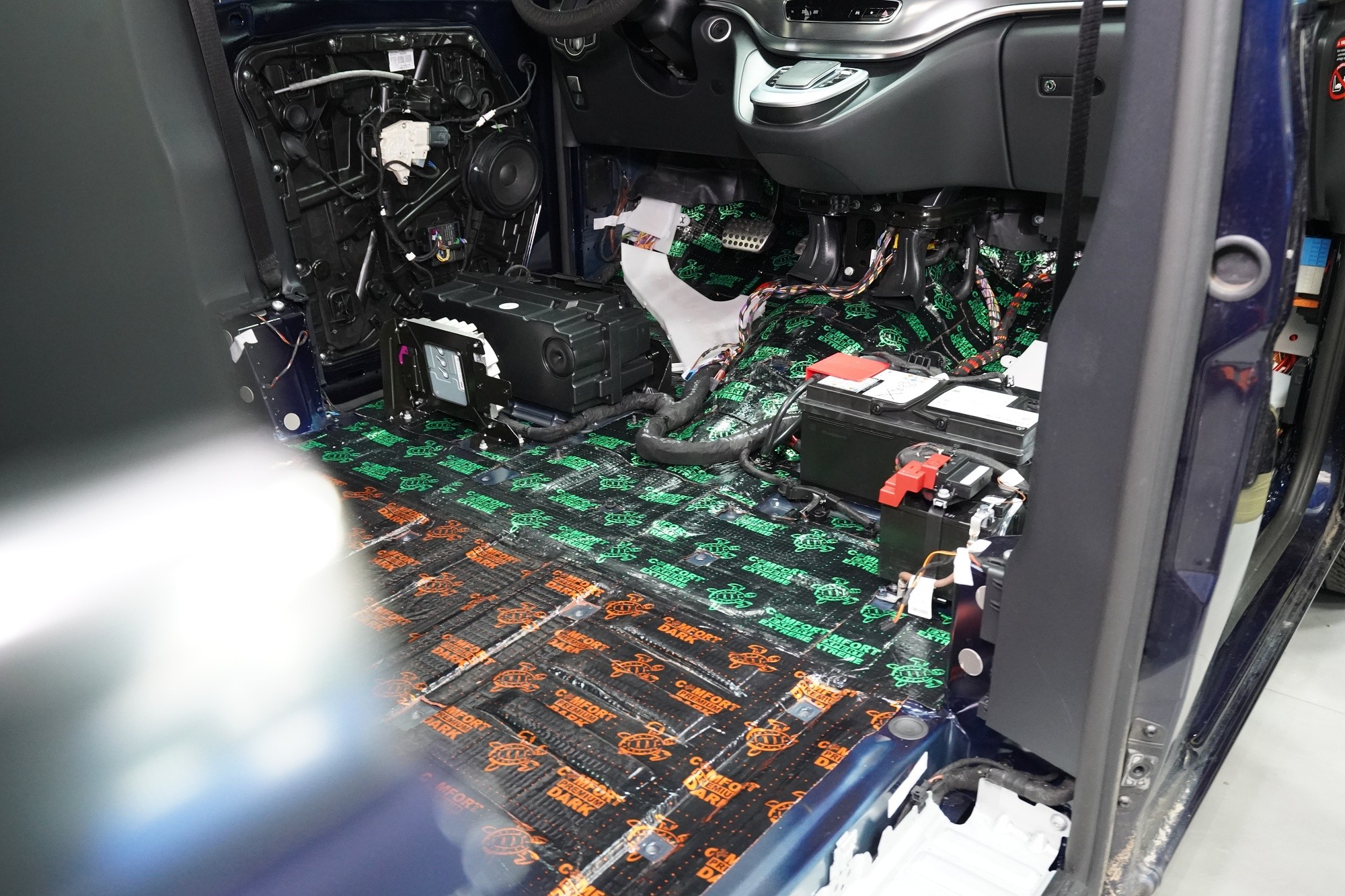

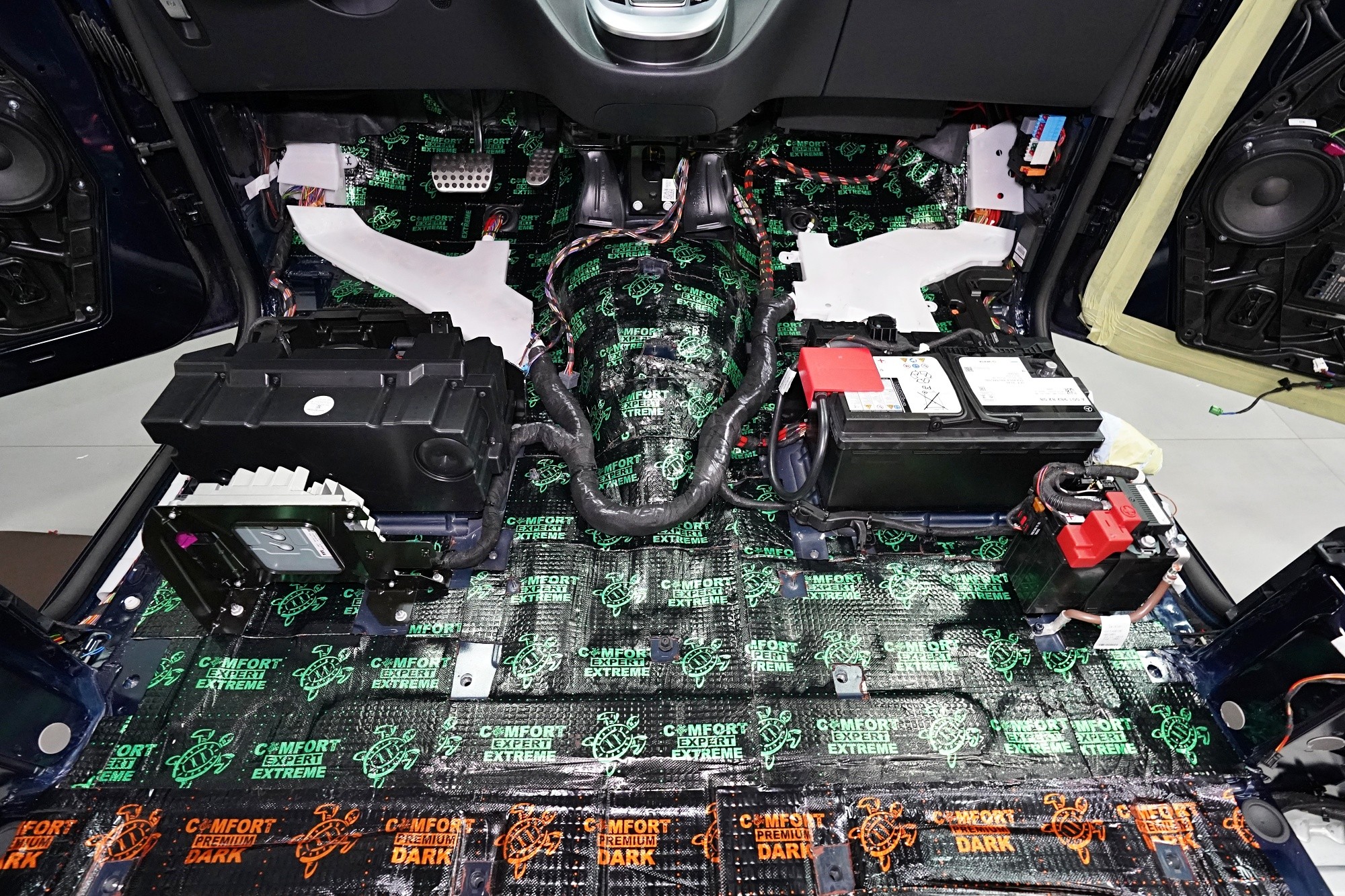

První fází instalace je odhlučnění podlahy, která je kvůli výrazným vibracím a hluku zejména o nízkých frekvencích v rámci celého vozu nejdůležitější. A právě proto u balíčku Premium Plus používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) rekordních 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm a perfektně se tedy hodí do našich instalací zaměřených na maximální účinnost.

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů, kde každý plní svou odlišnou funkci. Převážnou část materiálu tvoří horní vrstva z inovovaného bitumenu, který disponuje o 20% vyšší tuhostí než předcházející verze a umožní s nejvyšší účinností odfiltrovat vibrace i na těch nejvíce zatížených oblastech. Druhá vrstva ze speciálního odlehčeného tmelu vyniká kromě nízké hmotnosti extrémní přilnavostí. Takto účinný materiál je nezbytné před aplikací nahřát ve speciální peci na 55 stupňů, jinak je s ním nemožné pracovat. Proto je určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel.

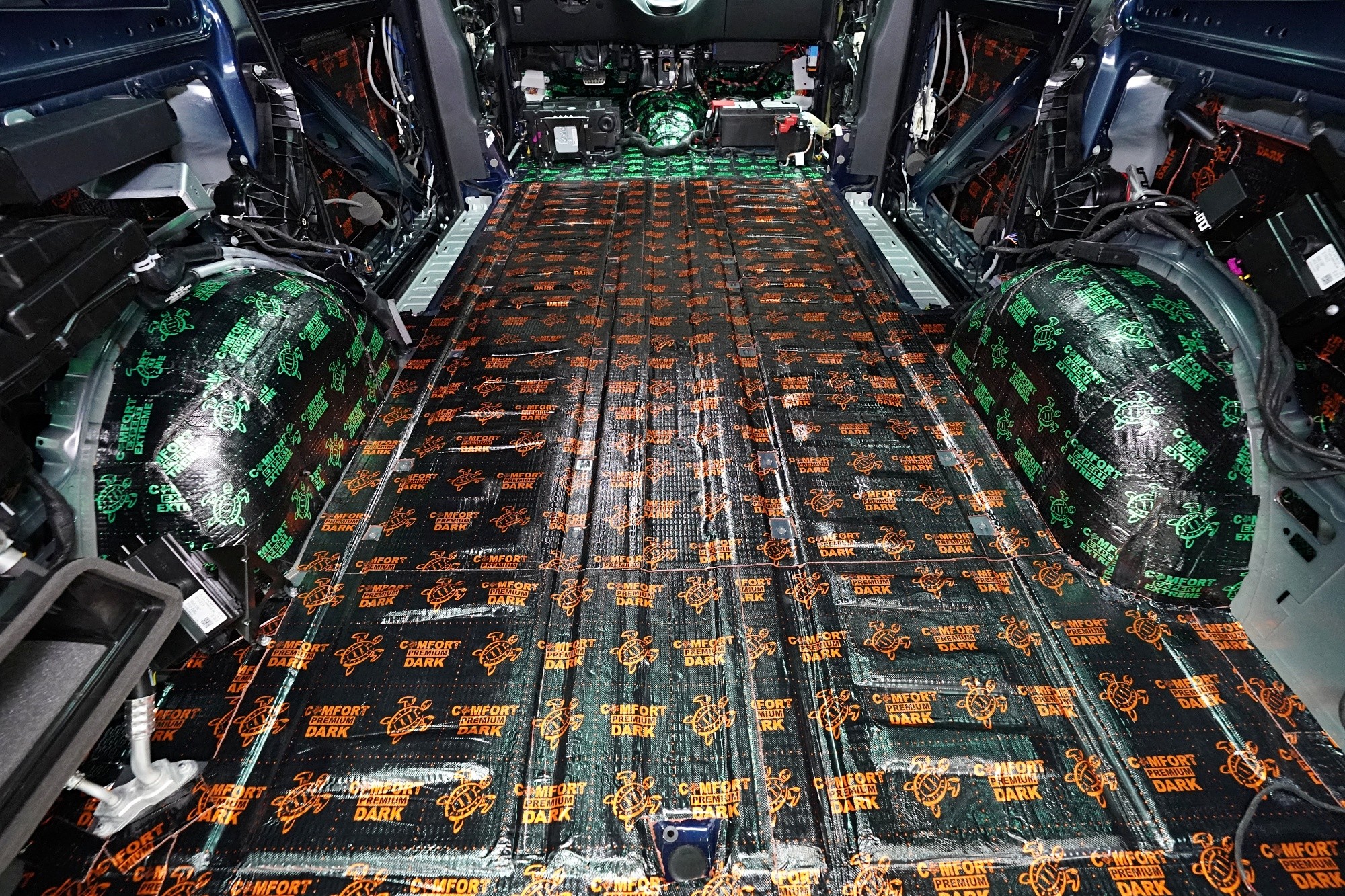

U zadní části podlahy musíme postupovat mírně odlišným způsobem a to zejména kvůli menšímu prostoru a následné snadné instalaci interiérového obložení. Konkrétně jsme zvolili v první vrstvě antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek. Materiál je velmi pružný, nemusí se nahřívat a jednoduše se tvaruje na reliéfní podlaze tohoto vozu.

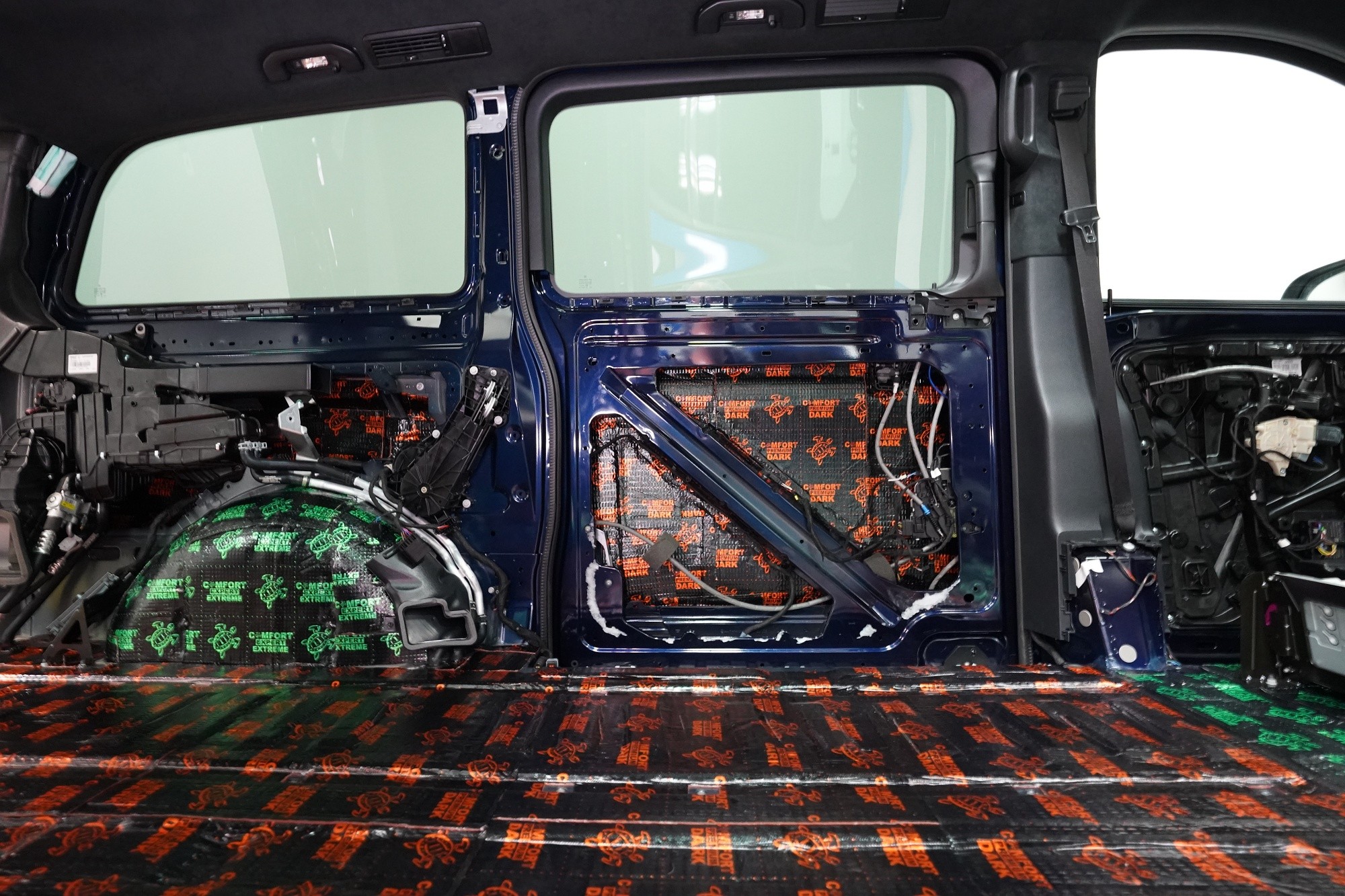

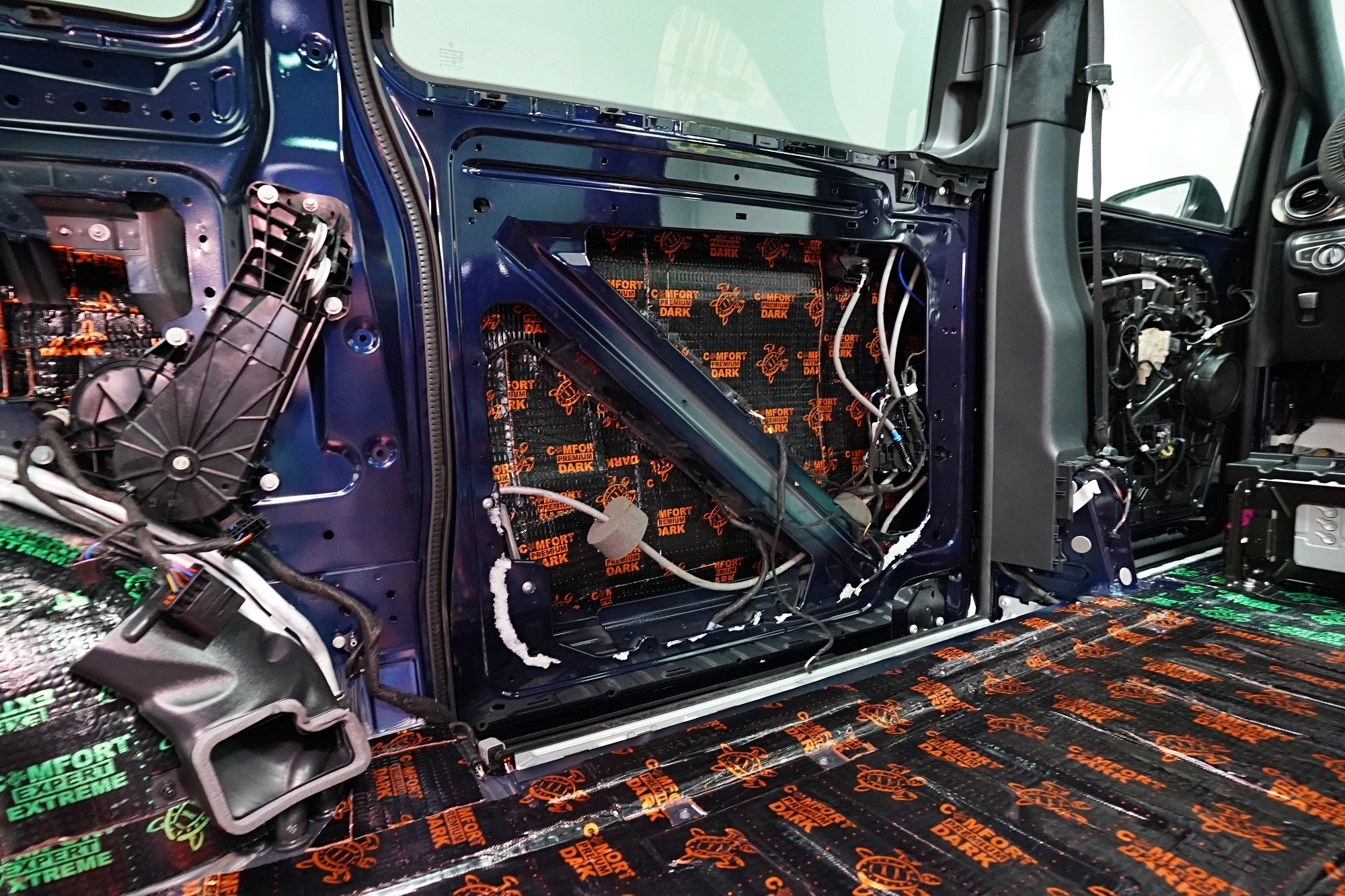

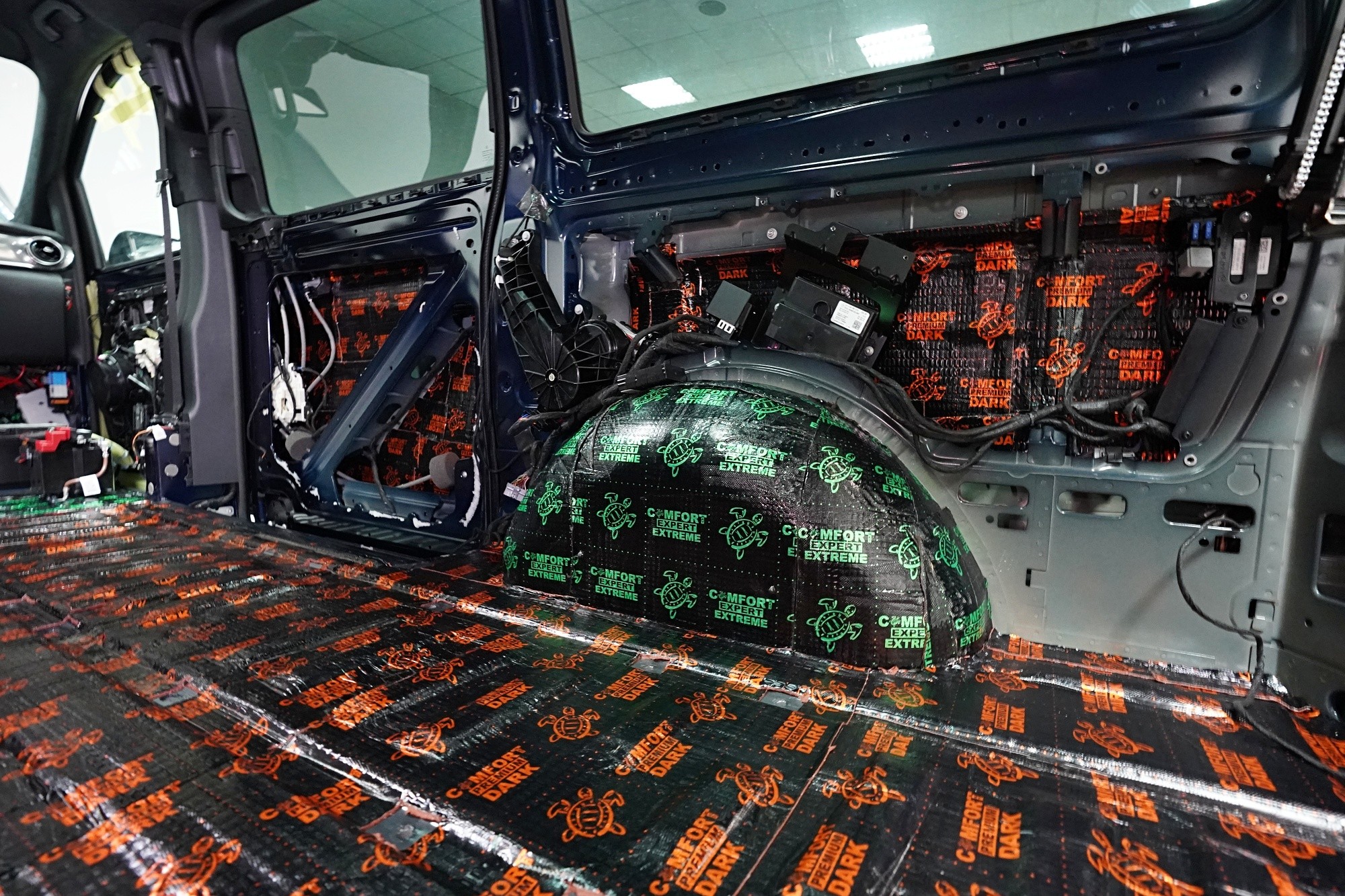

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako přední část podlahy antivibračním materiálem Comfortmat Extreme. Tloušťka 3,5 mm a MLF 0,63 jednotek doslova zlikviduje vibrace a nízkofrekvenční hluk od pneumatik. Na boky vozu a posuvné dveře aplikujeme u balíčku Expert Plus v první vrstvě lehký antivibrační materiál Comfortmat Dark D3 o tloušťce 2,3 mm a MLF 0,35 jednotek. Jedná se tedy o stejně účinný materiál jako v případě zadní části podlahy.

Druhou vrstvu u balíčku Premium Plus tvoří špičkový membránový materiál Comfortmat Titan Lite. Celková tloušťka 7 mm spolu s 3 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 36 dB, což je momentálně nepřekonatelná hodnota na danou tloušťku materiálu. Titan Lite je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci.

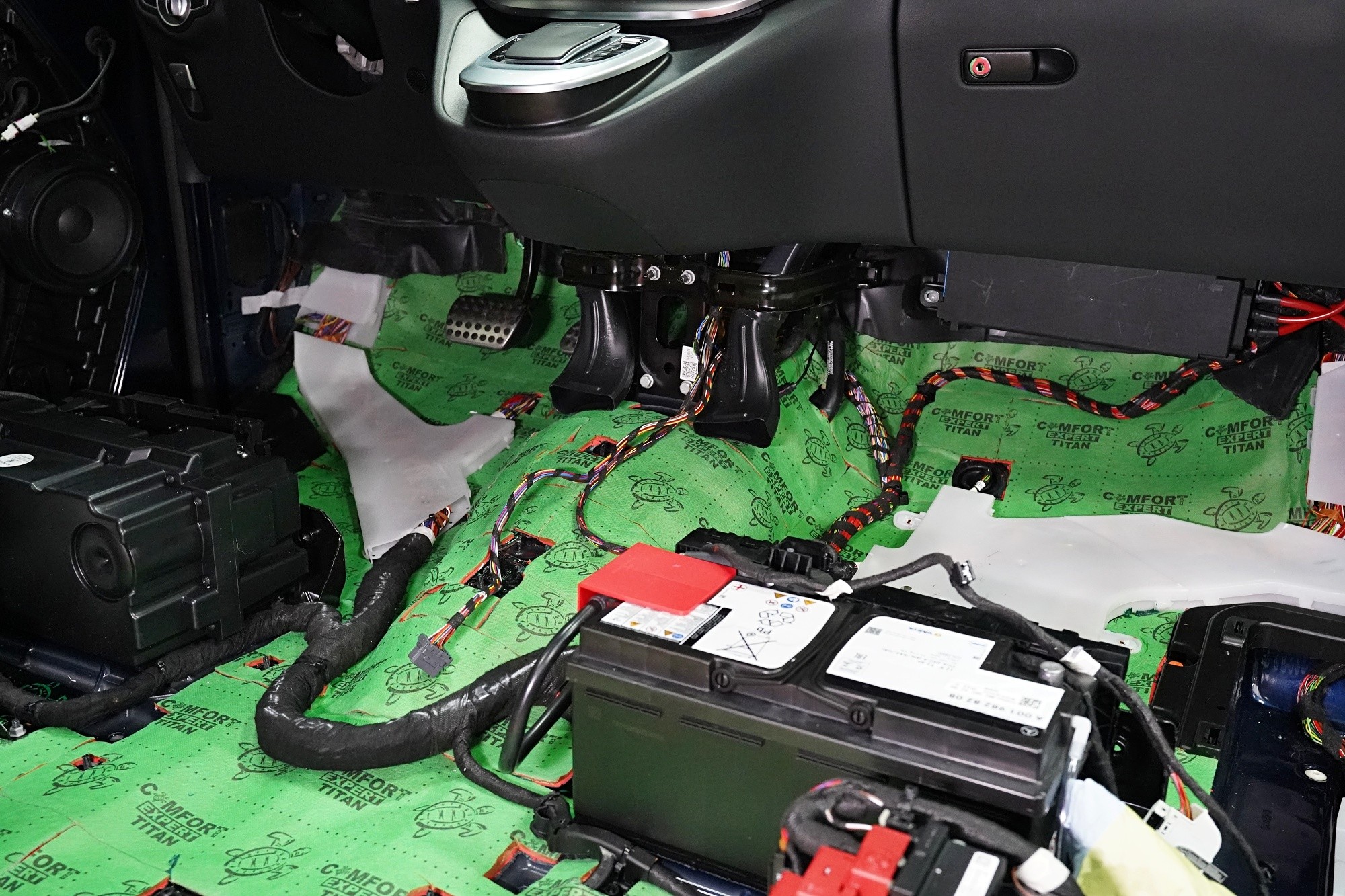

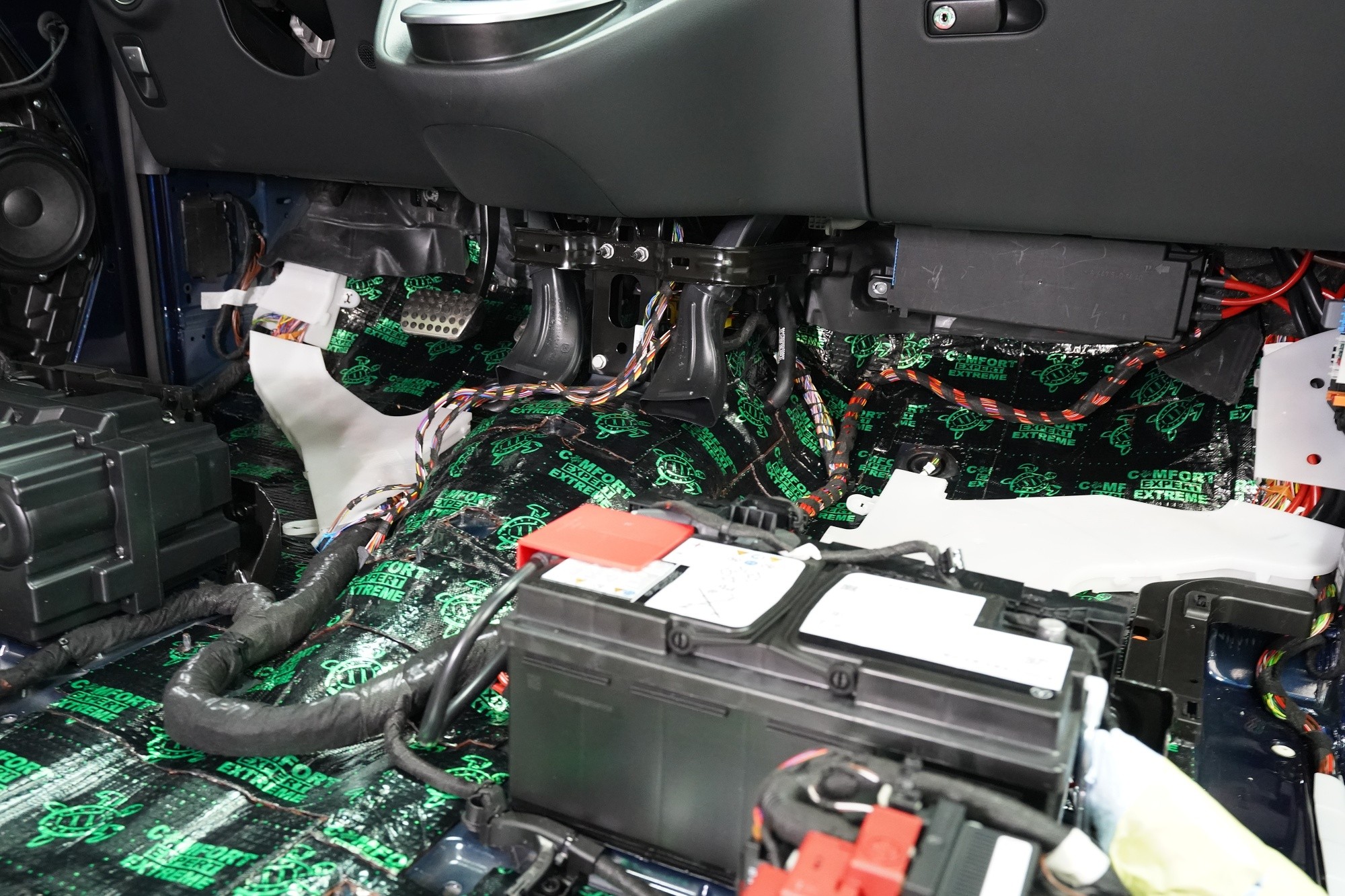

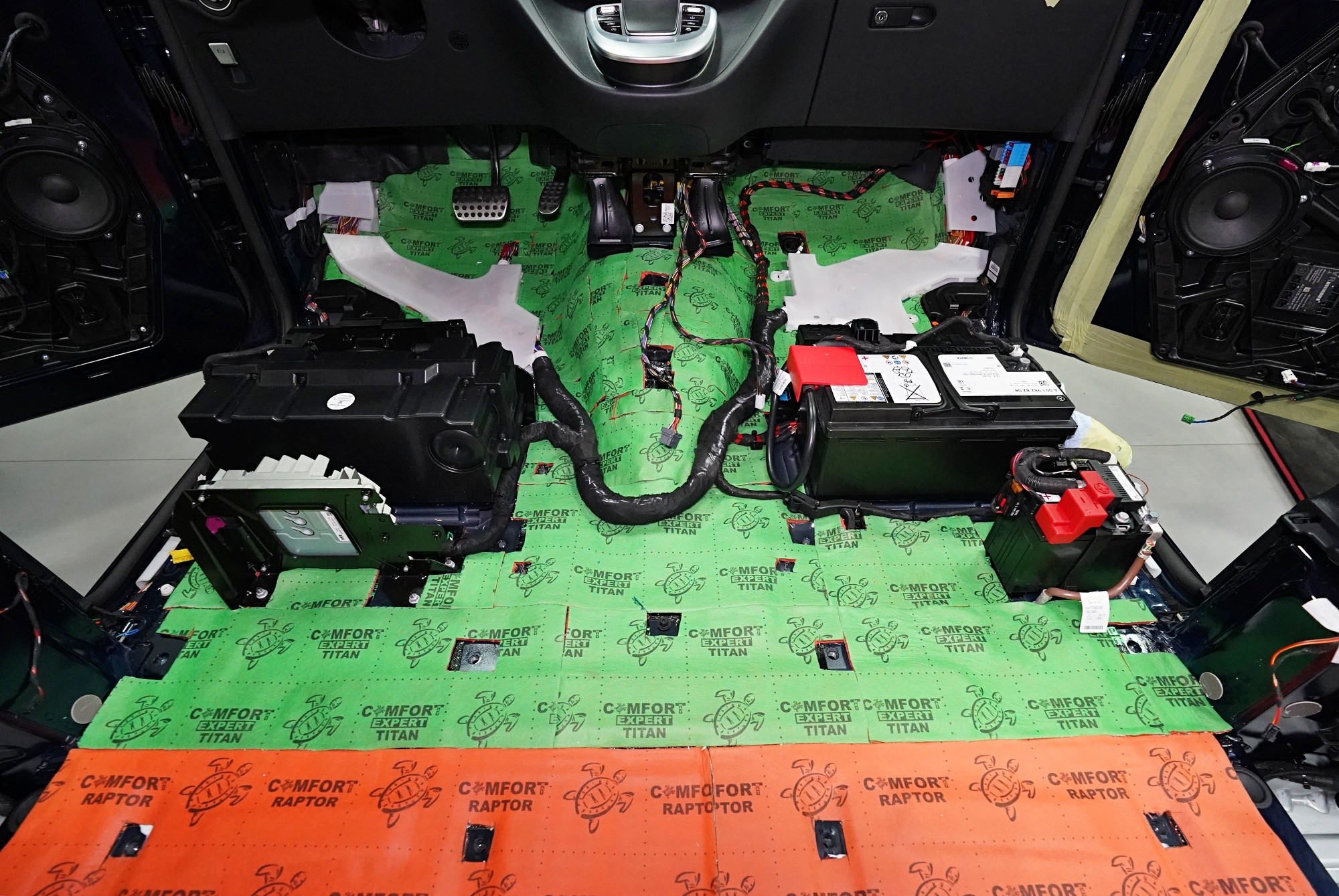

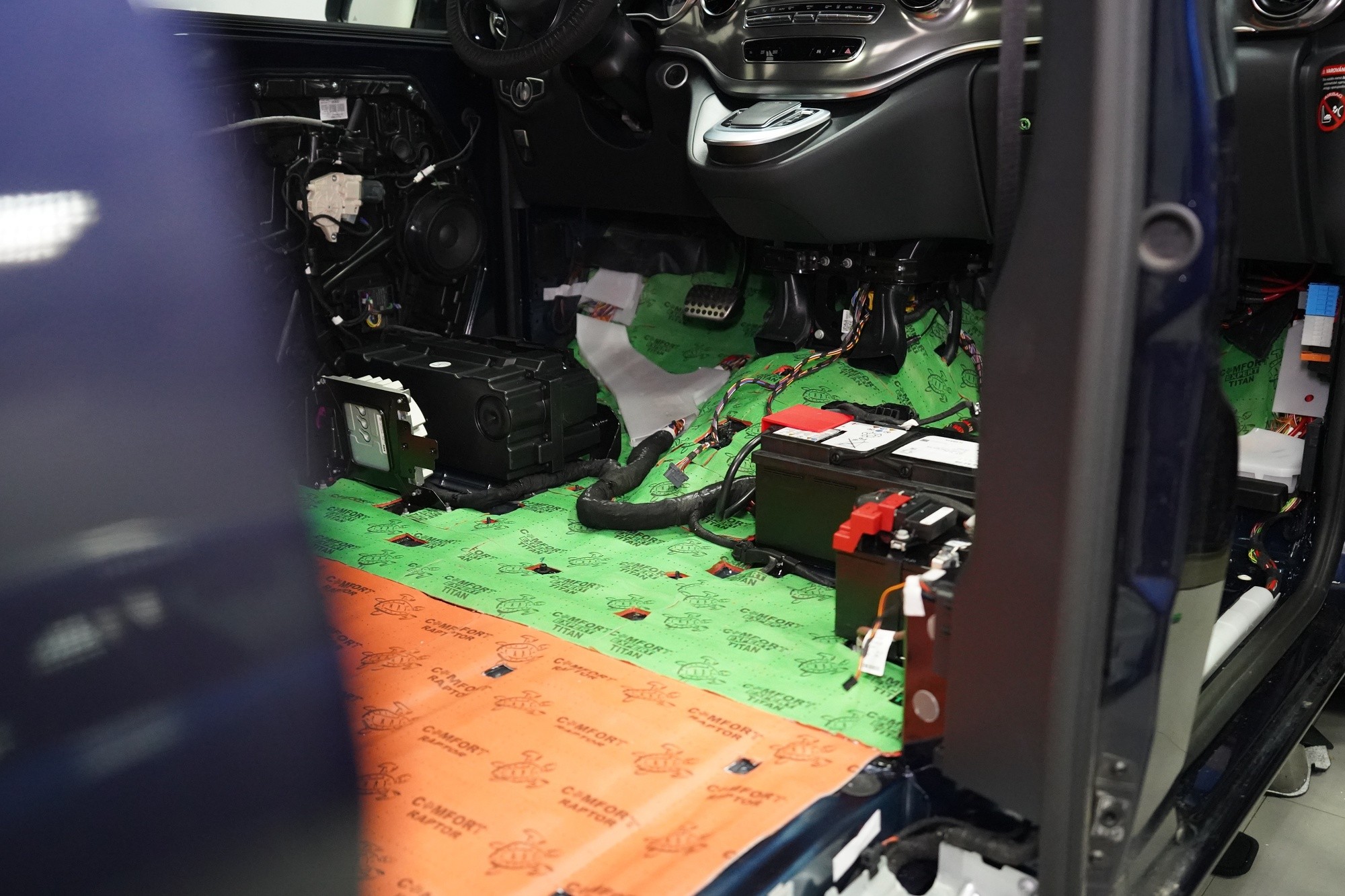

Titan Lite spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu tedy odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 3,5 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 7 mm. Celkem tedy téměř 11 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

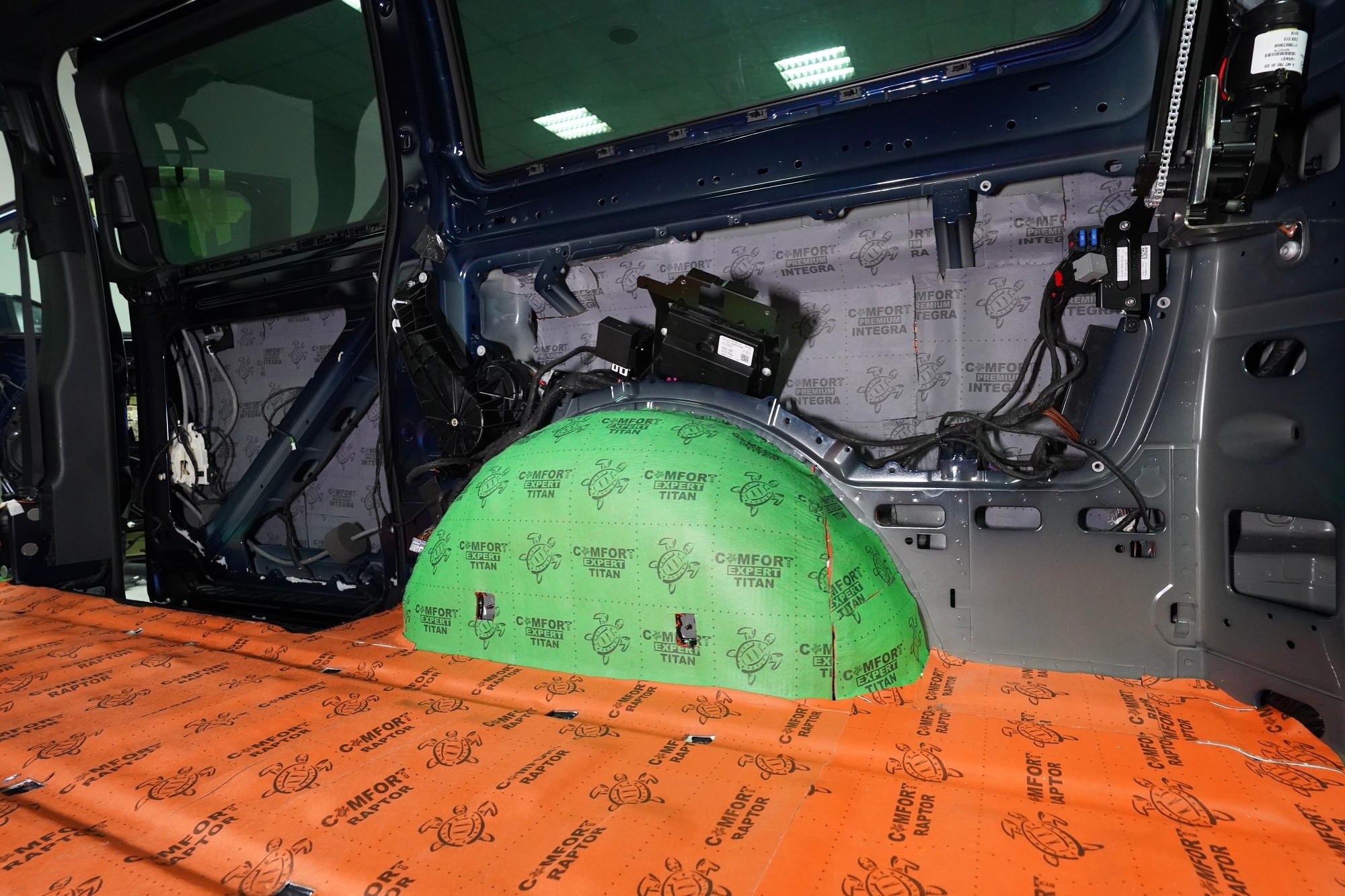

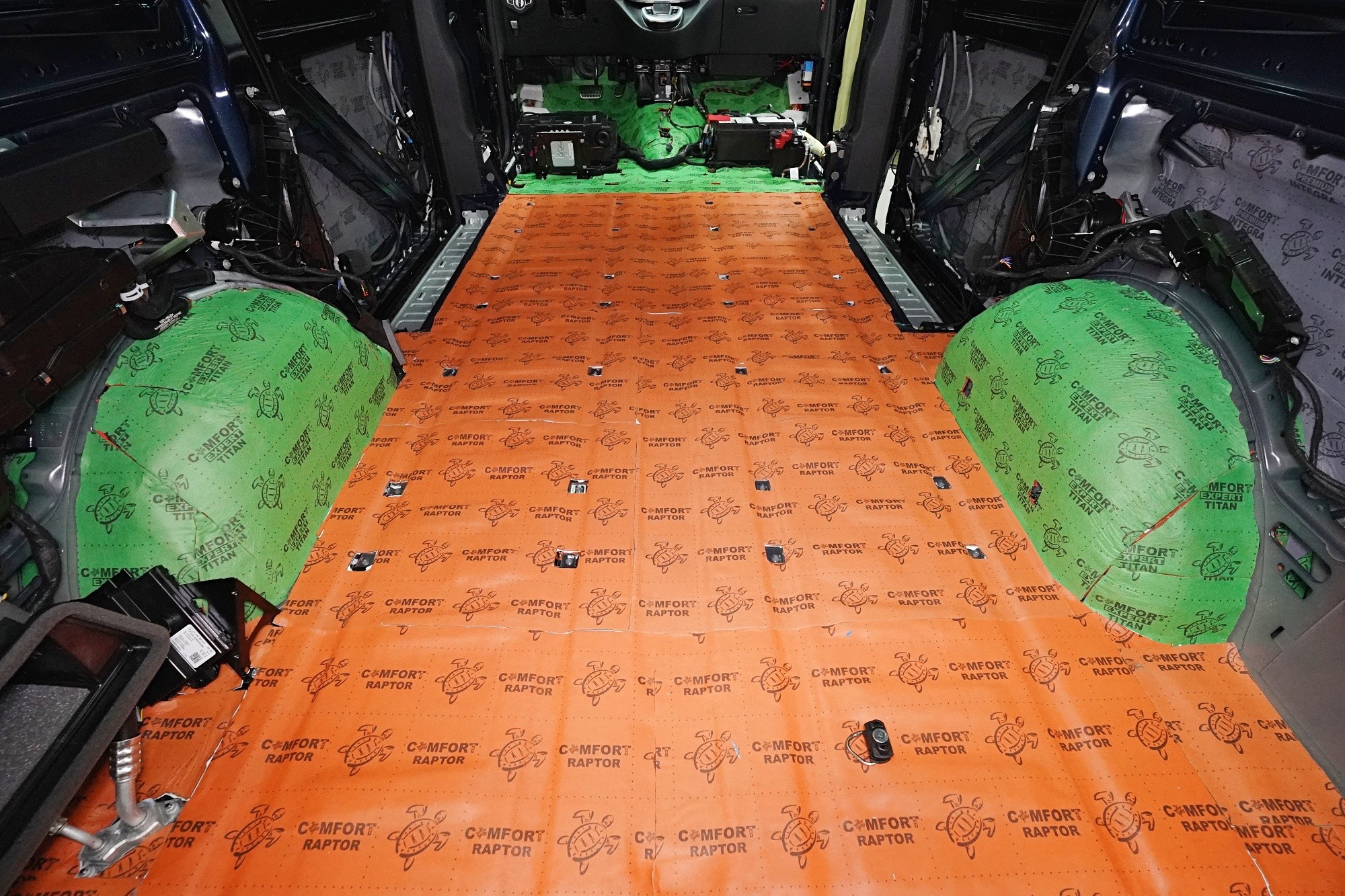

Na zadní část podlahy aplikujeme oranžový membránový materiál Comfortmat Raptor, který je díky své tloušťce 4 mm ideálním materiálem pro tuto oblast. Nenechte se však zmást tenkou tloušťkou, Raptor obsahuje stejně jako Blockshot 2 mm silnou protihlukovou membránu a díky tomu dosahuje účinnosti až 30 dB. A díky tomu náleží Raptoru titul nejúčinnějšího zvukově izolačního materiálu na trhu o této tloušťce.

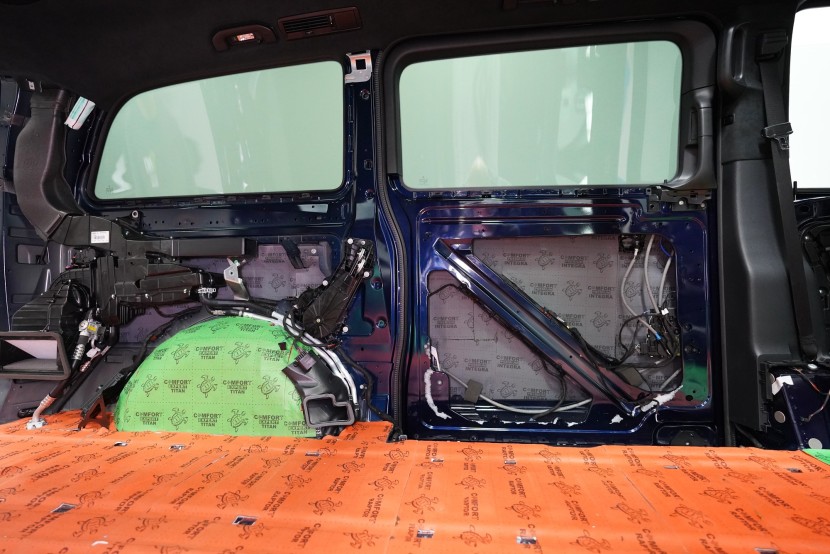

Na zadní podběhy aplikujeme stejně jako na přední část podlahy membránový materiál Comfortmat Titan Lite o tloušťce 7 mm a účinnosti 36 dB. Titan Lite důkladně odfiltruje agresivní hluk od pneumatik a zamezí i hluku od zavěšení kol nebo vody. Na boky vozu a posuvné dveře aplikujeme odlehčený membránový materiál Comfortmat Integra, který používáme i pro odhlučnění dveří.

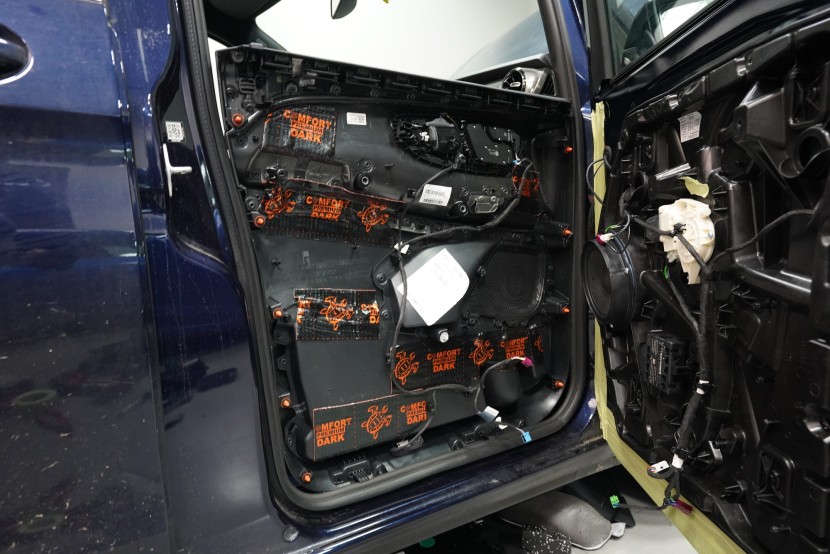

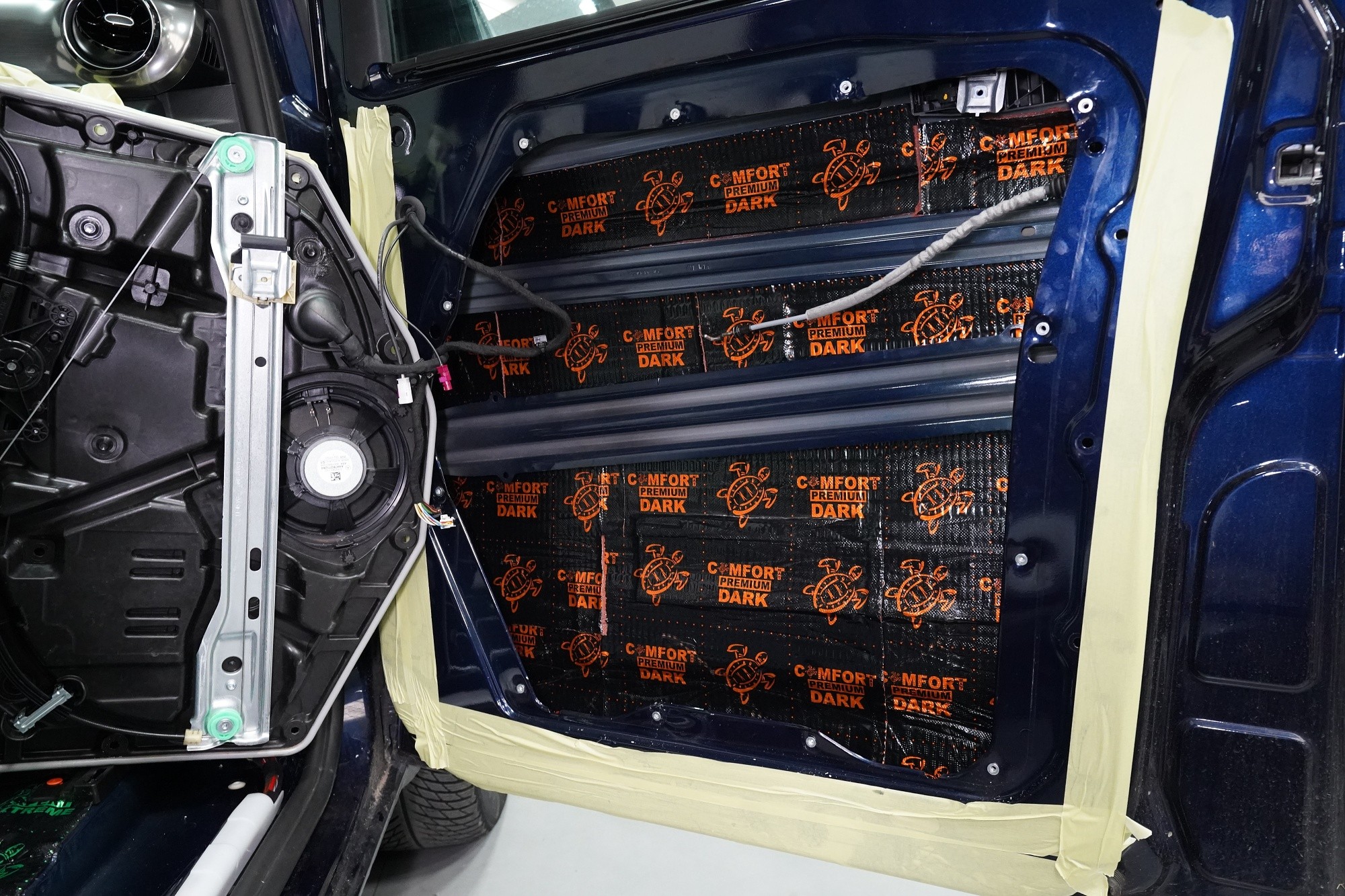

V rámci balíčku Premium Plus volíme silnější antivibrační materiál i na vnější plech dveří, tedy Comfortmat Dark D3 o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

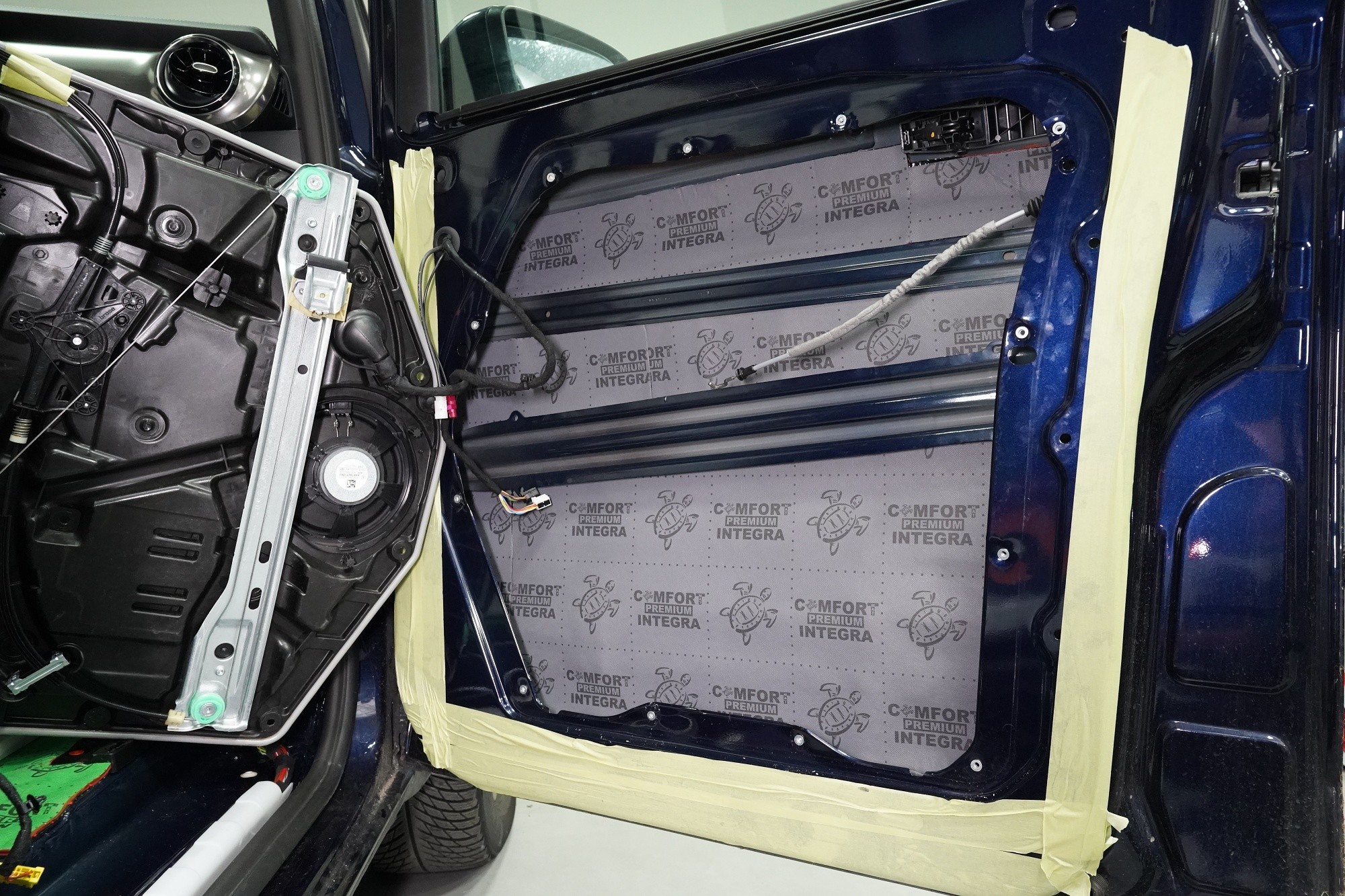

Druhou a zcela zásadní vrstvu při odhlučnění dveří tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří, má uzavřenou buněčnou strukturu a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky svému vícevrstvému složení s protihlukovou membránou je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

U většiny vozidel aplikujeme jako třetí vrstvu opět antivibrační materiál na vnější plech dveří. U tohoto vozu je však na těchto místech pevný a velmi reliéfní ABS plast, na který je zcela zbytečné aplikovat antivibrační materiál. Proto jako třetí vrstvu lepíme antivirační materiál pouze bodově na plastovou výplň dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby.

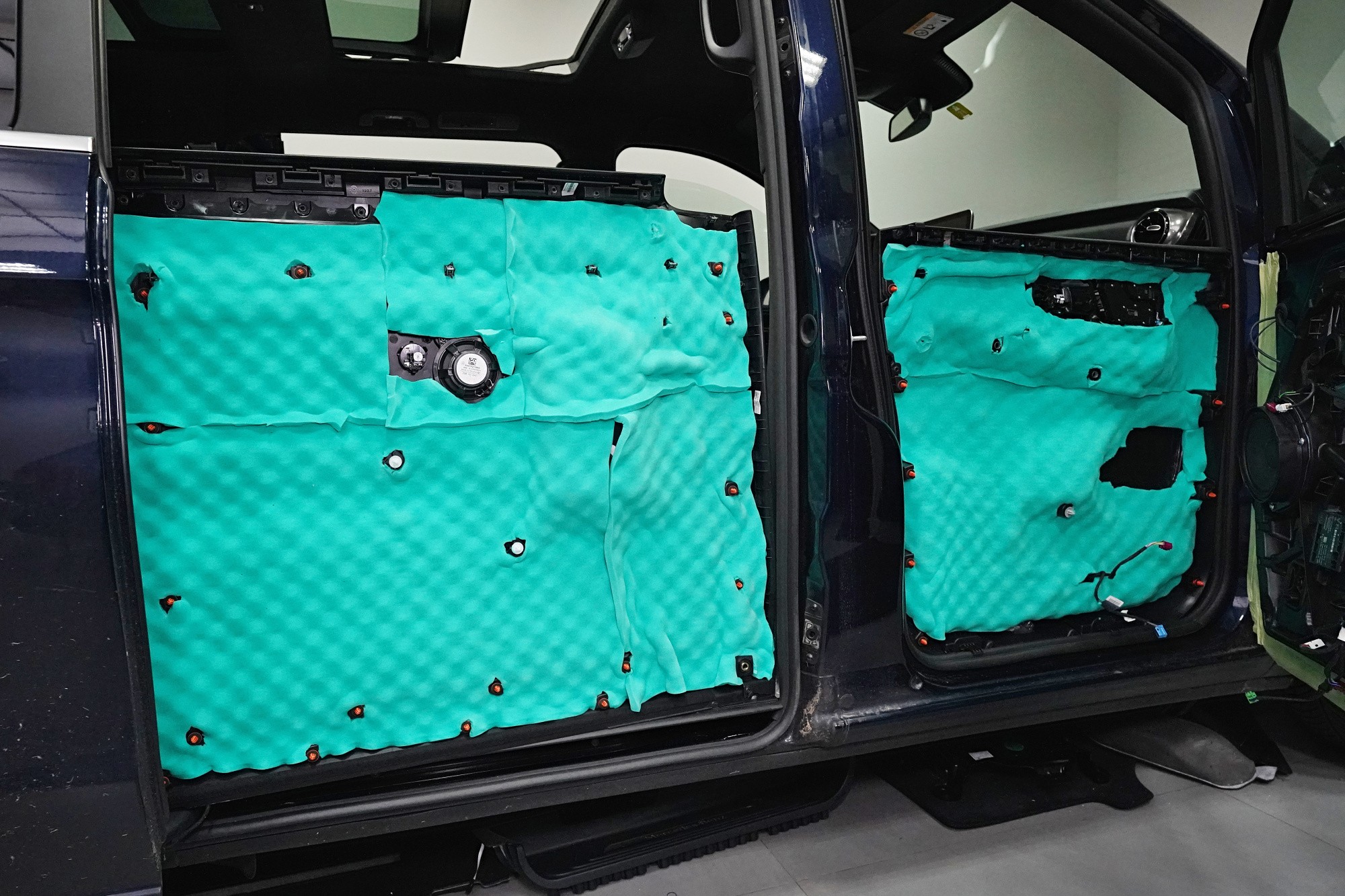

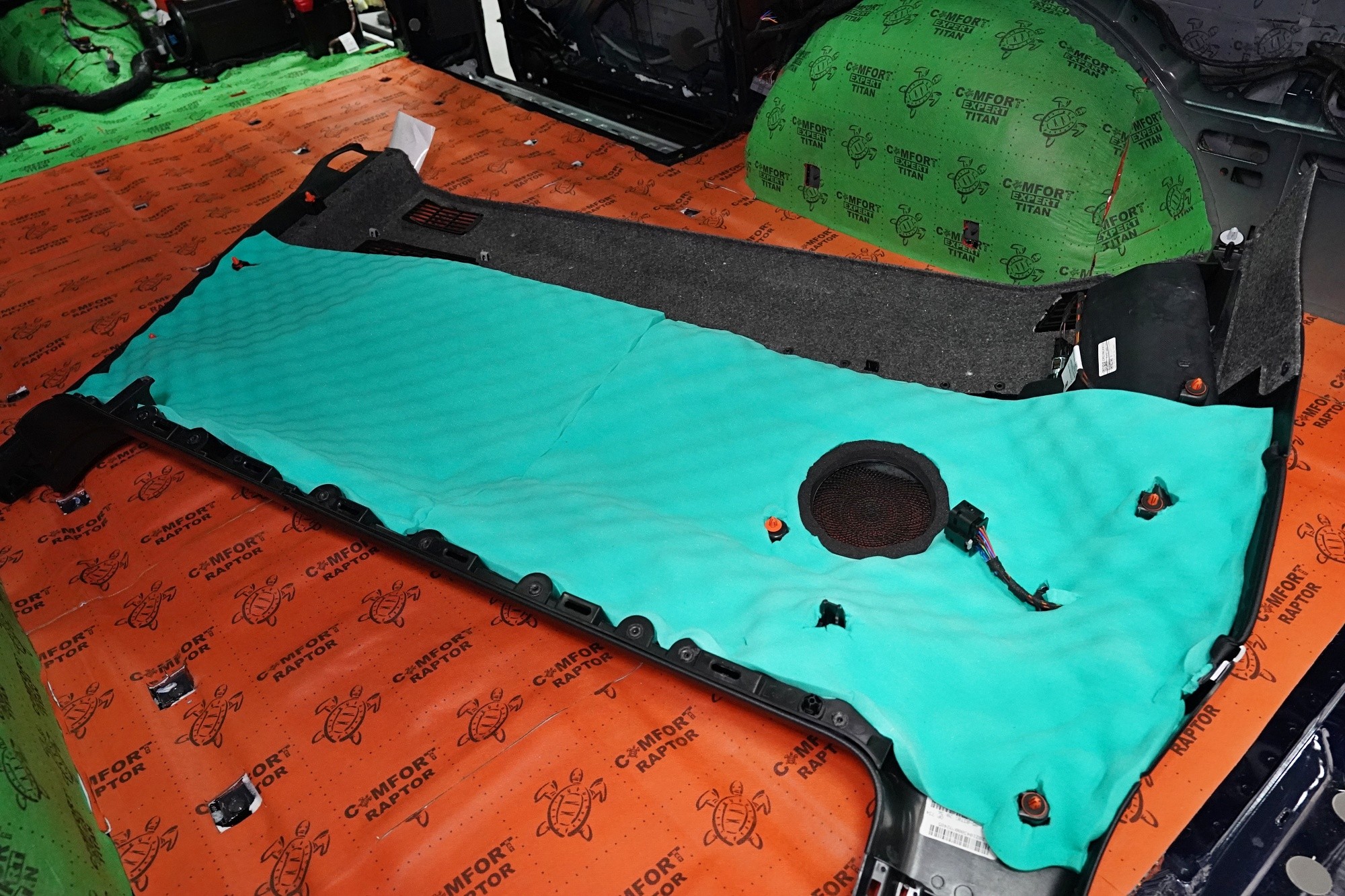

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u bočních dveří.

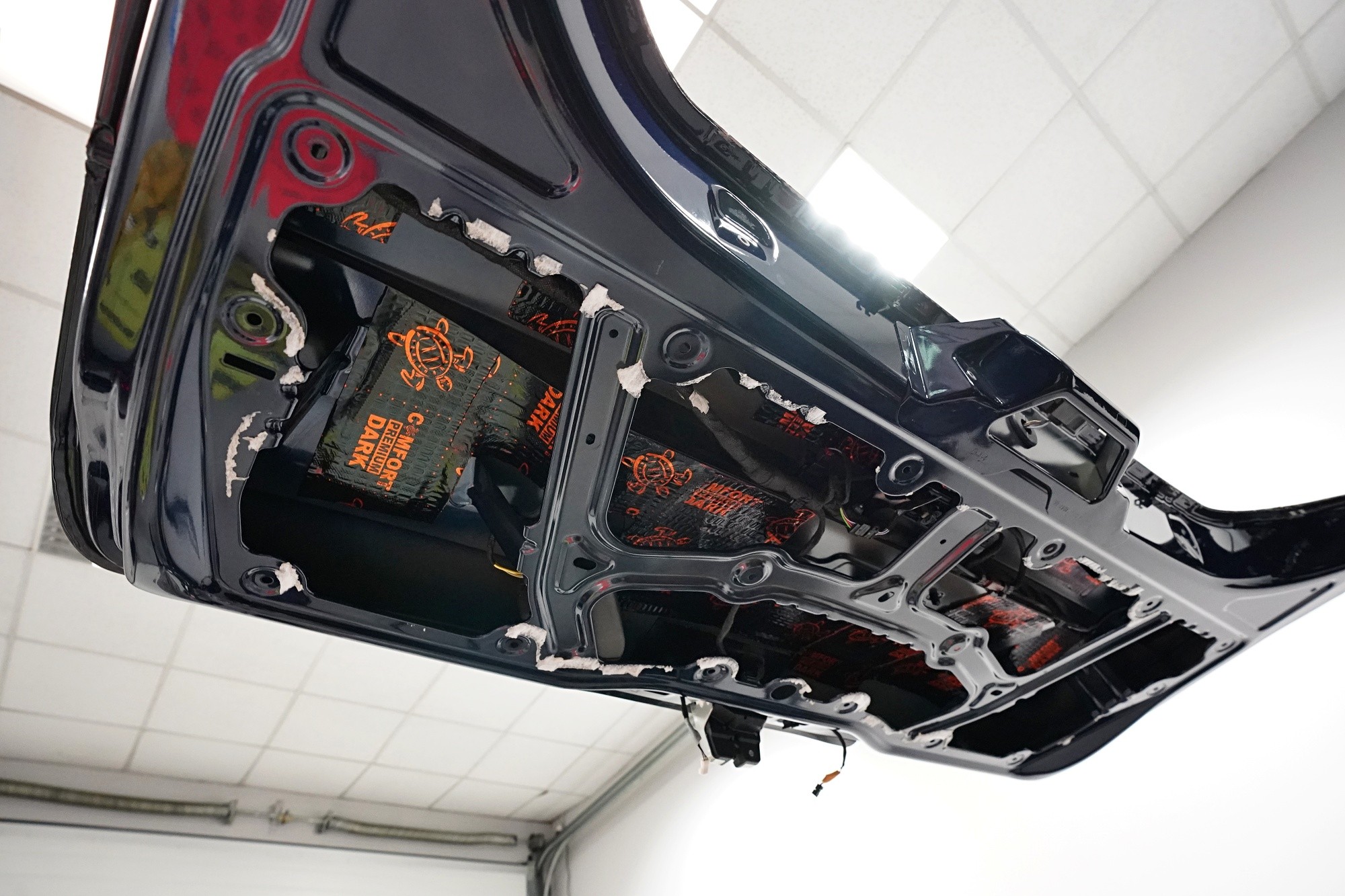

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností. Je to jediná oblast na autě, kde aplikujeme materiál pouze bodově a vždy jen maximálně 1 ks, abychom páté dveře zbytečně nezatěžovali.

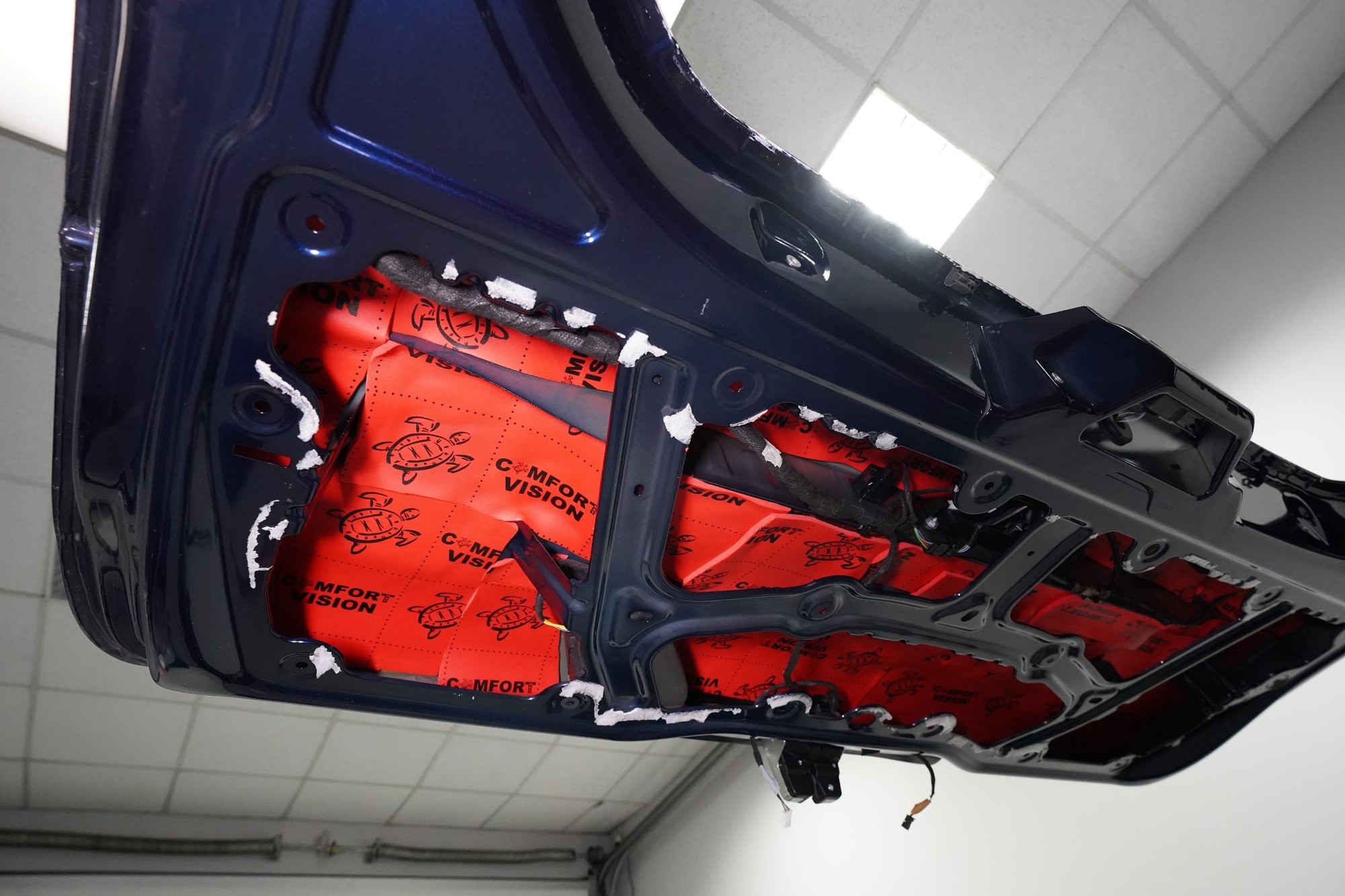

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

A poslední vrstvu tvoří flexibilní pěna s tvarovou pamětí Comfortmat Soft Wave Expert, kterou aplikujeme na plastovou výplň dveří. Materiál o tloušťce 15 mm zamezí skřípání plastů a dalším zvukům, které mohou způsobit kabely a další komponenty umístěné na pátých dveřích.

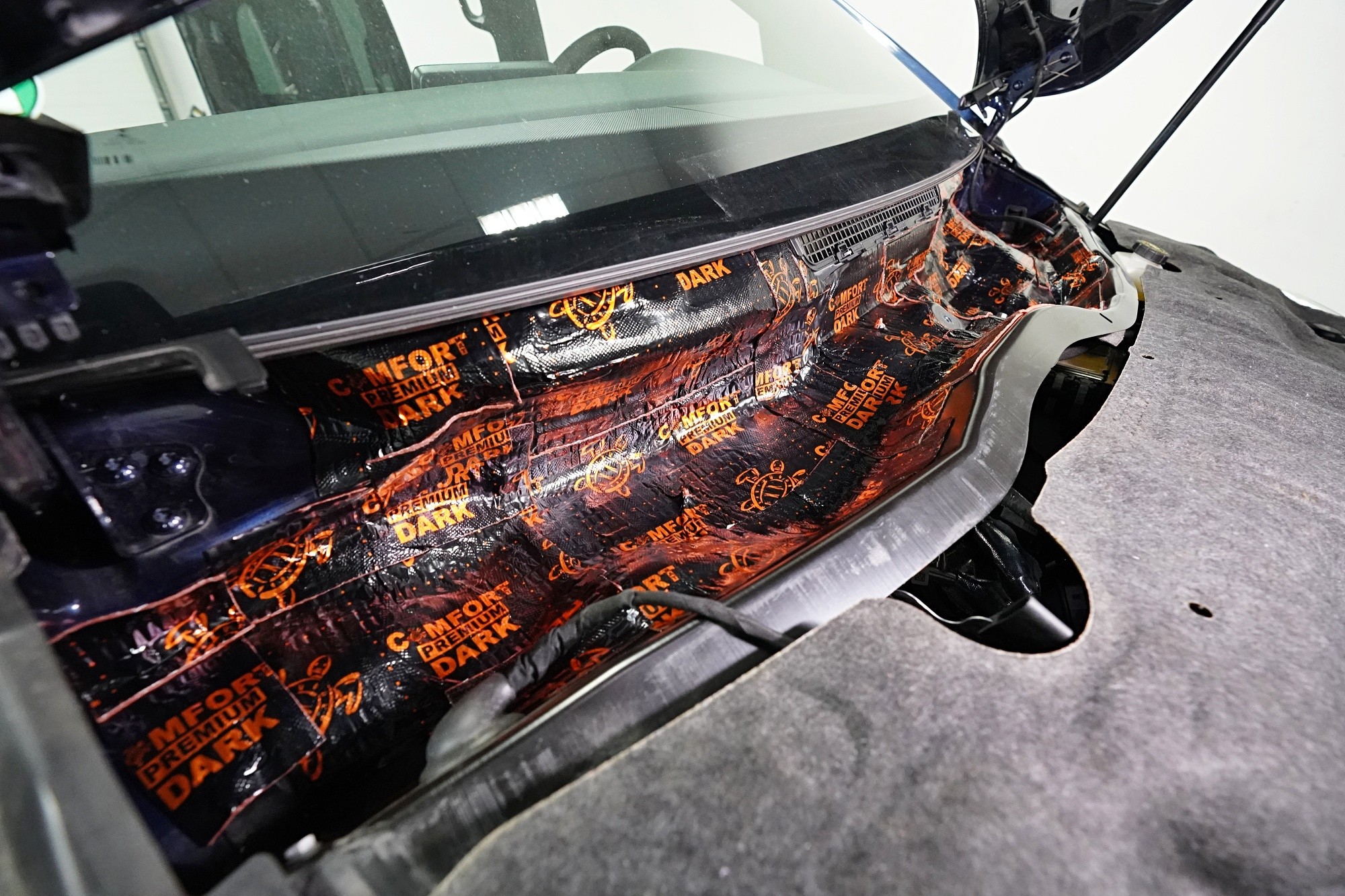

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně Comfortmat Dark D3, který odfiltruje silné vibrace motoru.

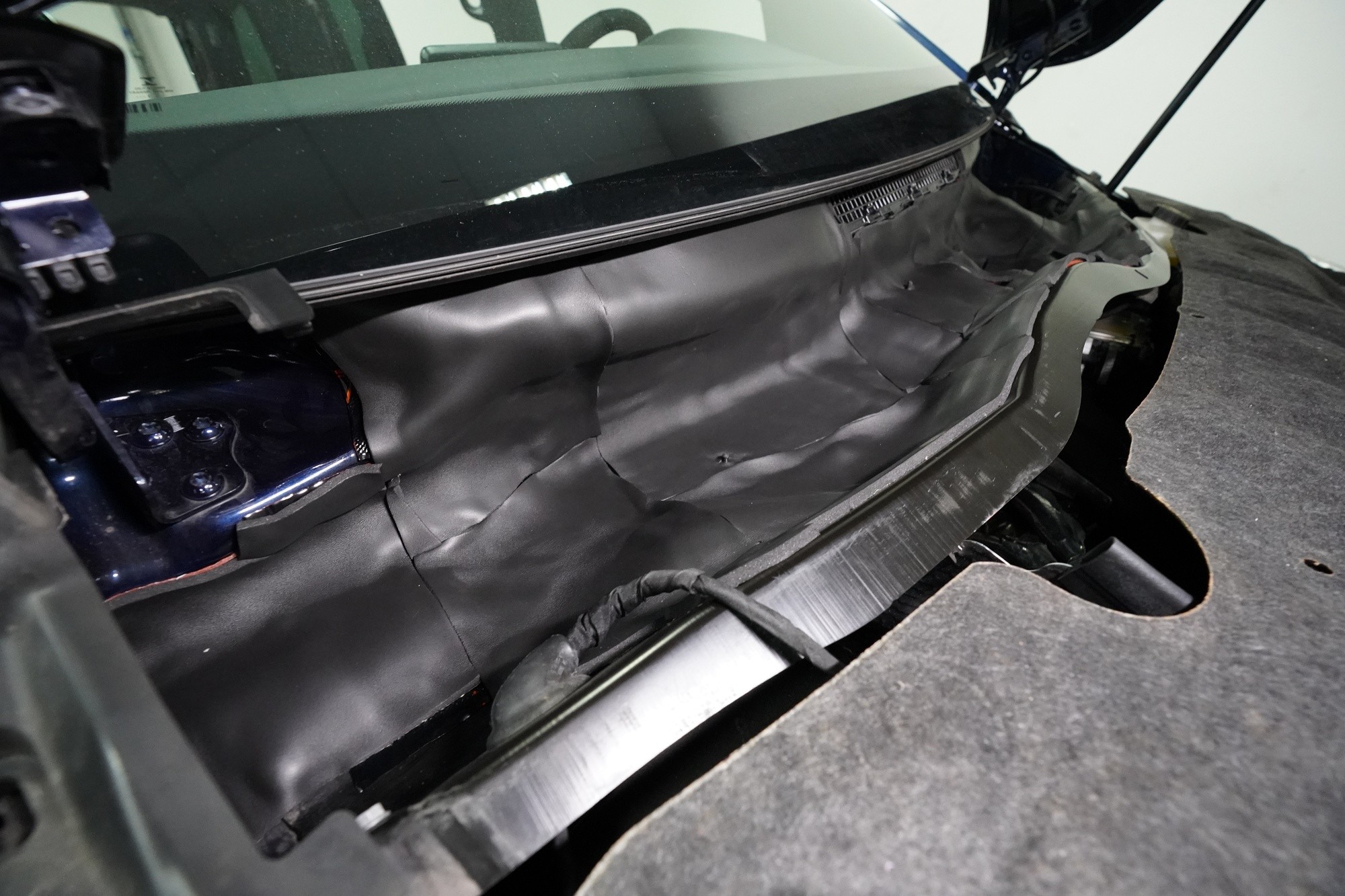

Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.

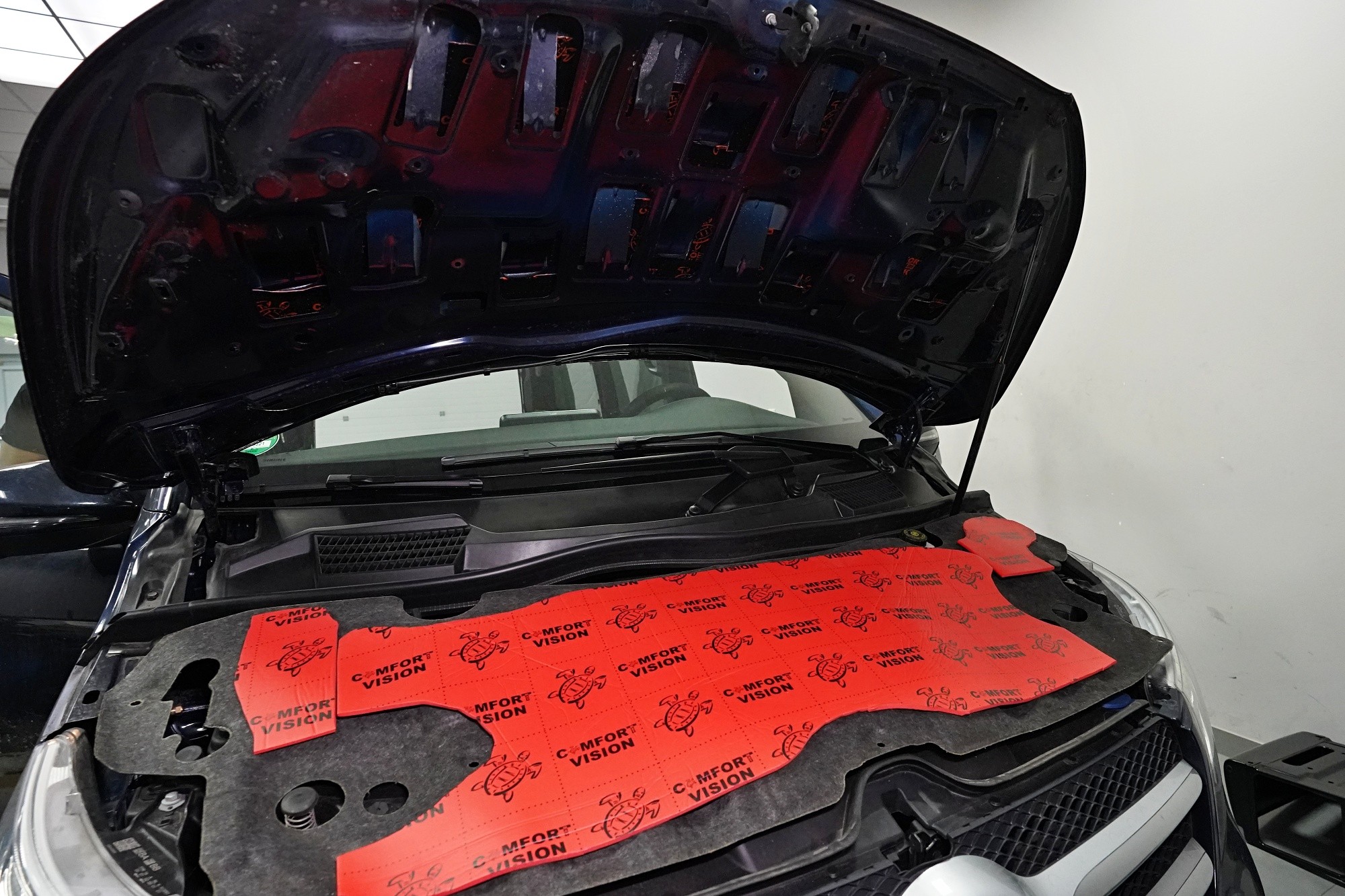

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru.
