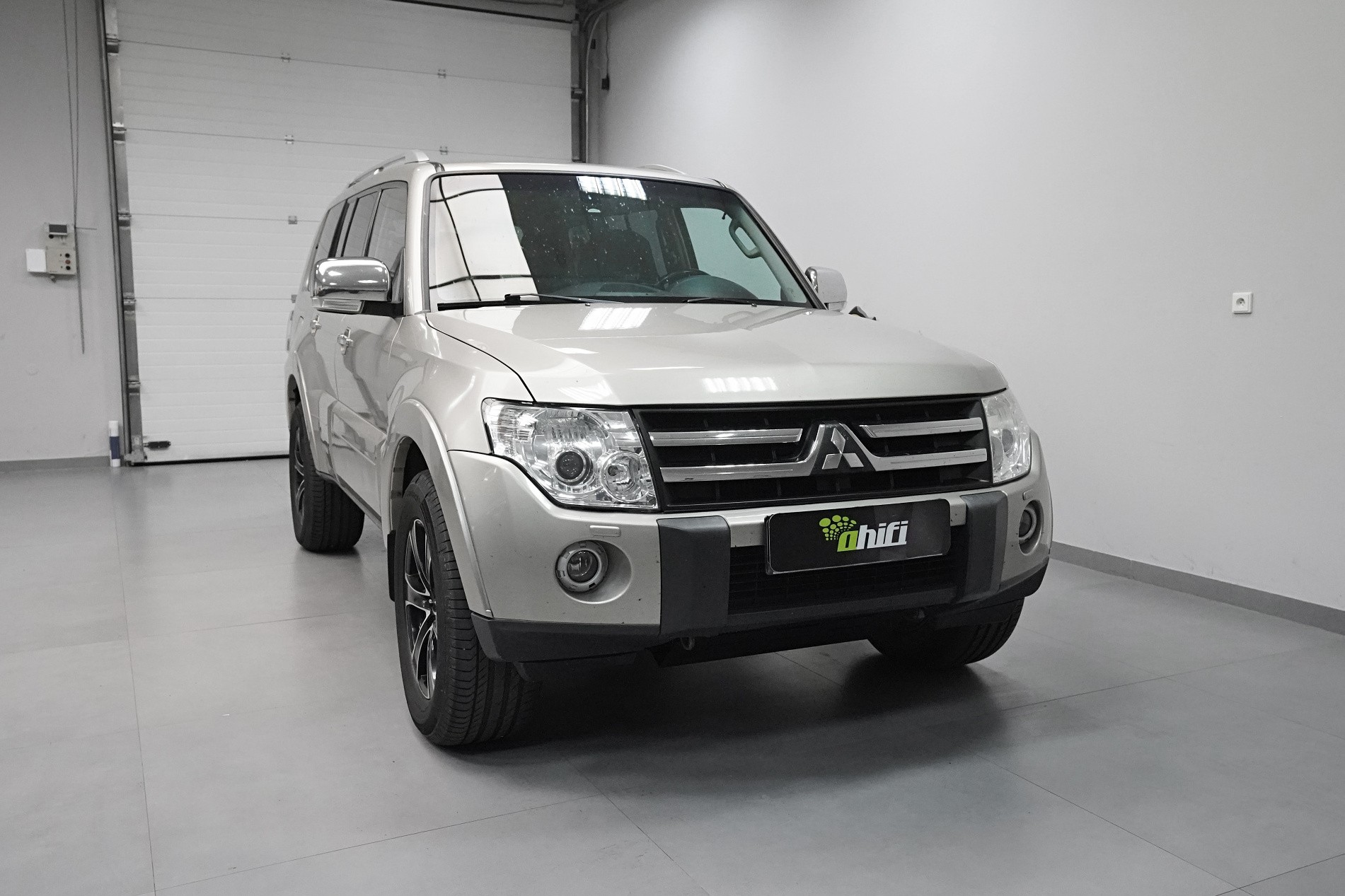

Mitsubishi Pajero - odhlučnění

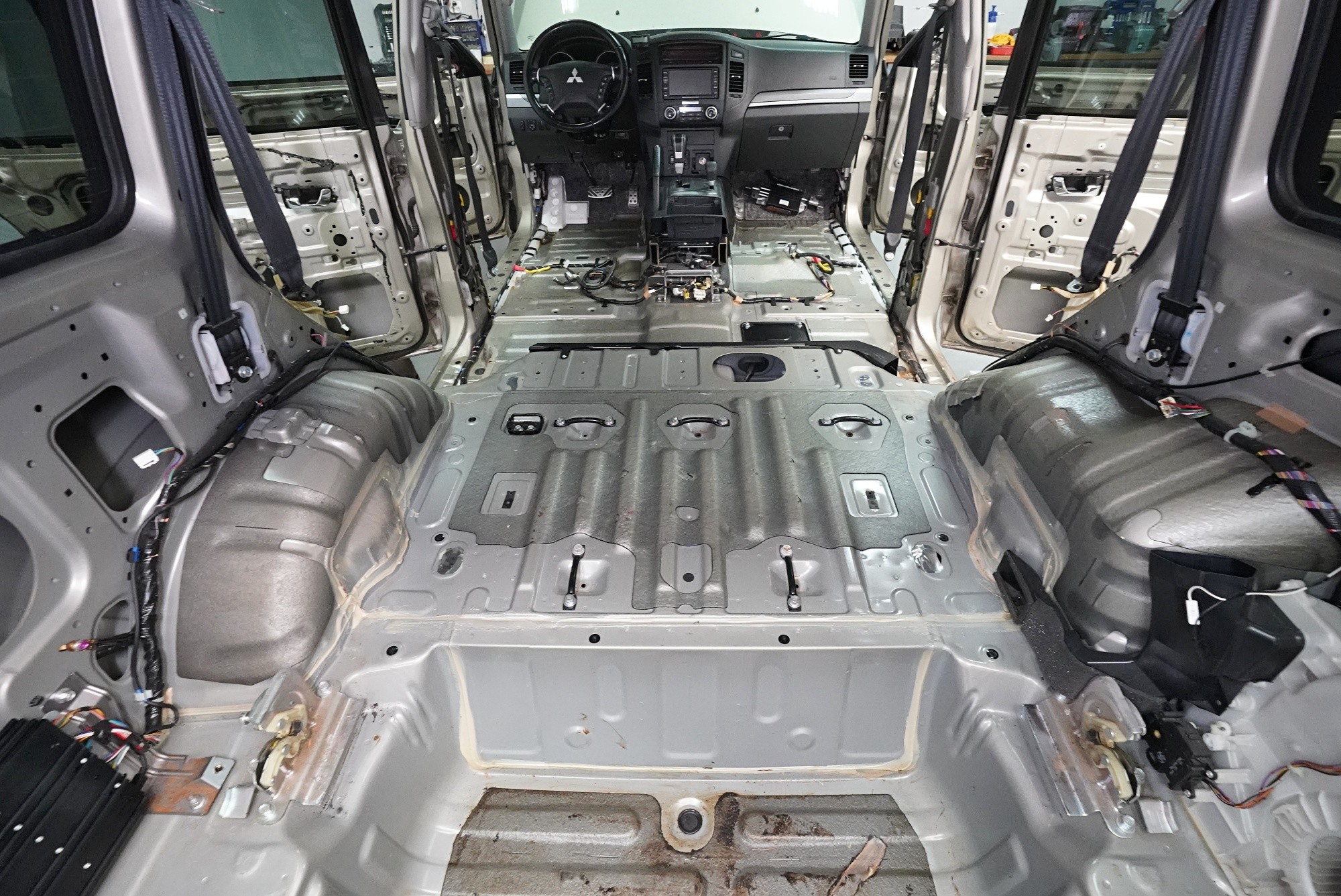

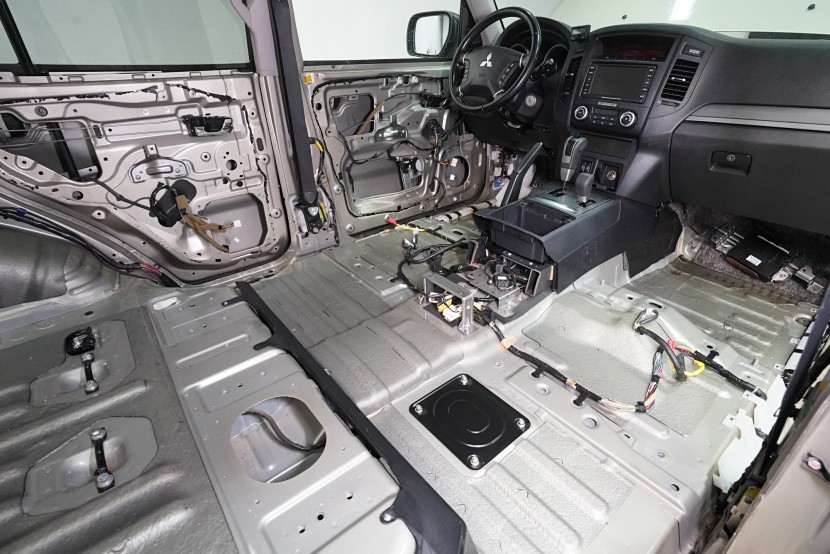

Vozidlo je odstrojené a všechny plochy důkladně odmaštěné. Zvukově izolační vrstva prakticky zcela chybí a na karoserii můžete pouze na podlaze, zadních podbězích a dně kufru najít částečnou ochranu proti vibracím. To ovšem na silné vibrace od pohonné jednotky nebo ramen odpružení zdaleka nestačí a totéž platí o výrazném hluku od pneumatik, okolnímu silničnímu hluku i hluku od převodovky. Pouštíme se tedy do práce

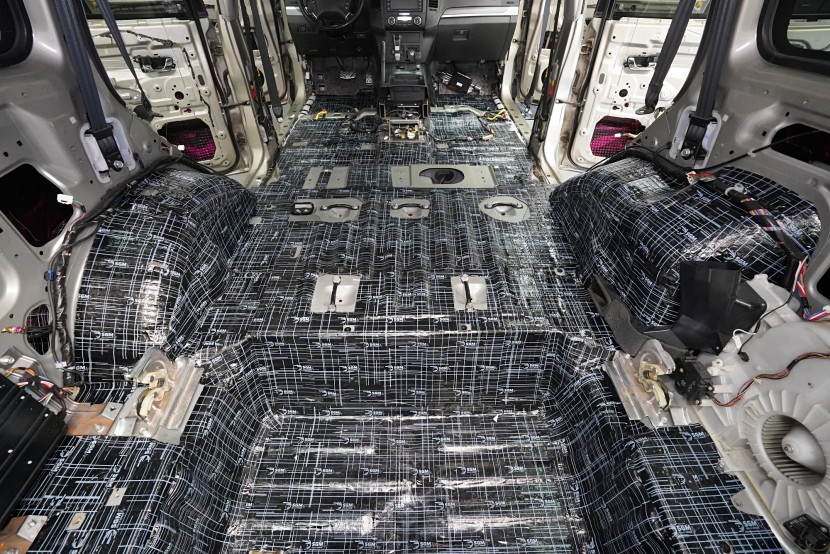

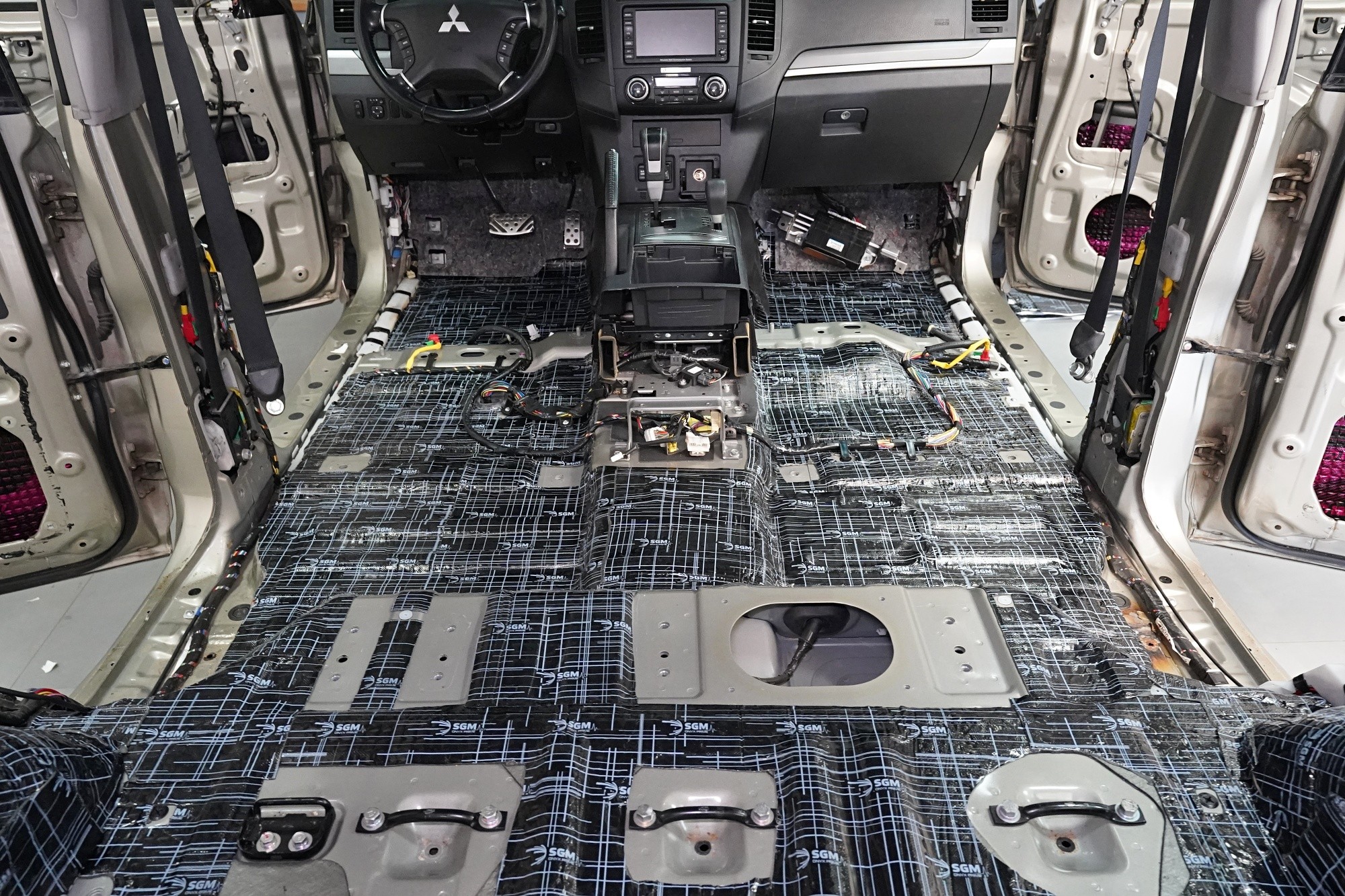

Začínáme podlahou vozu, kterou odhlučňujeme 2 vrstvami. Nejprve aplikujeme antivibrační materiál SGM Onyx 4 o tloušťce 4 mm. Ten se pyšní akustickým ztrátovým činitelem (MLF) o hodnotě 0,47 jednotek a velmi snadnou aplikací, při které není nutné materiál nahřívat. Onyx odfiltruje vibrace této oblasti od motoru, převodovky nebo zavěšení kol a eliminuje pronikání nízkofrekvenčního hluku. Na prostor pod zadními sedačkami aplikujeme stejný materiál, pouze o tloušťce 3 mm.

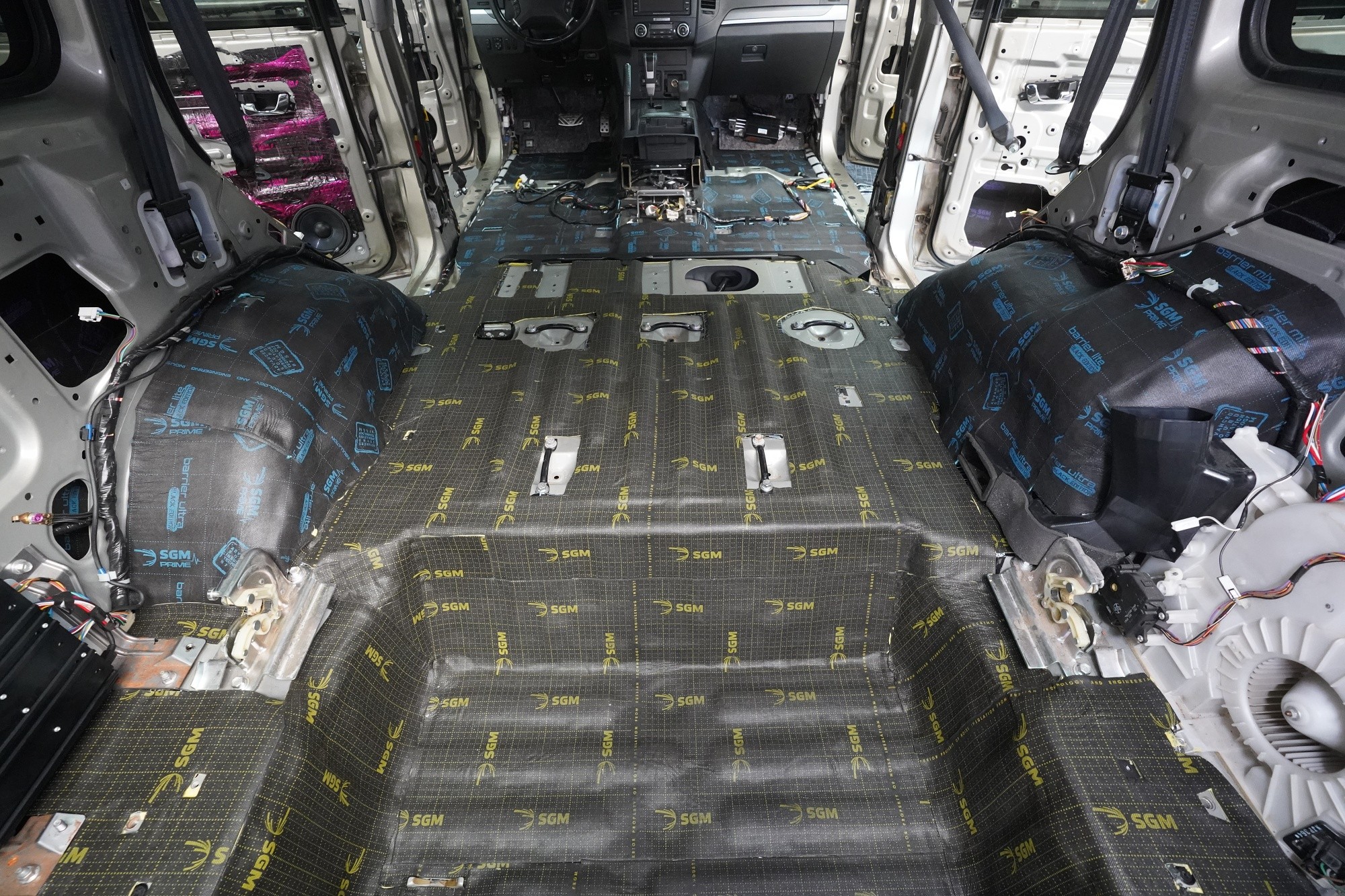

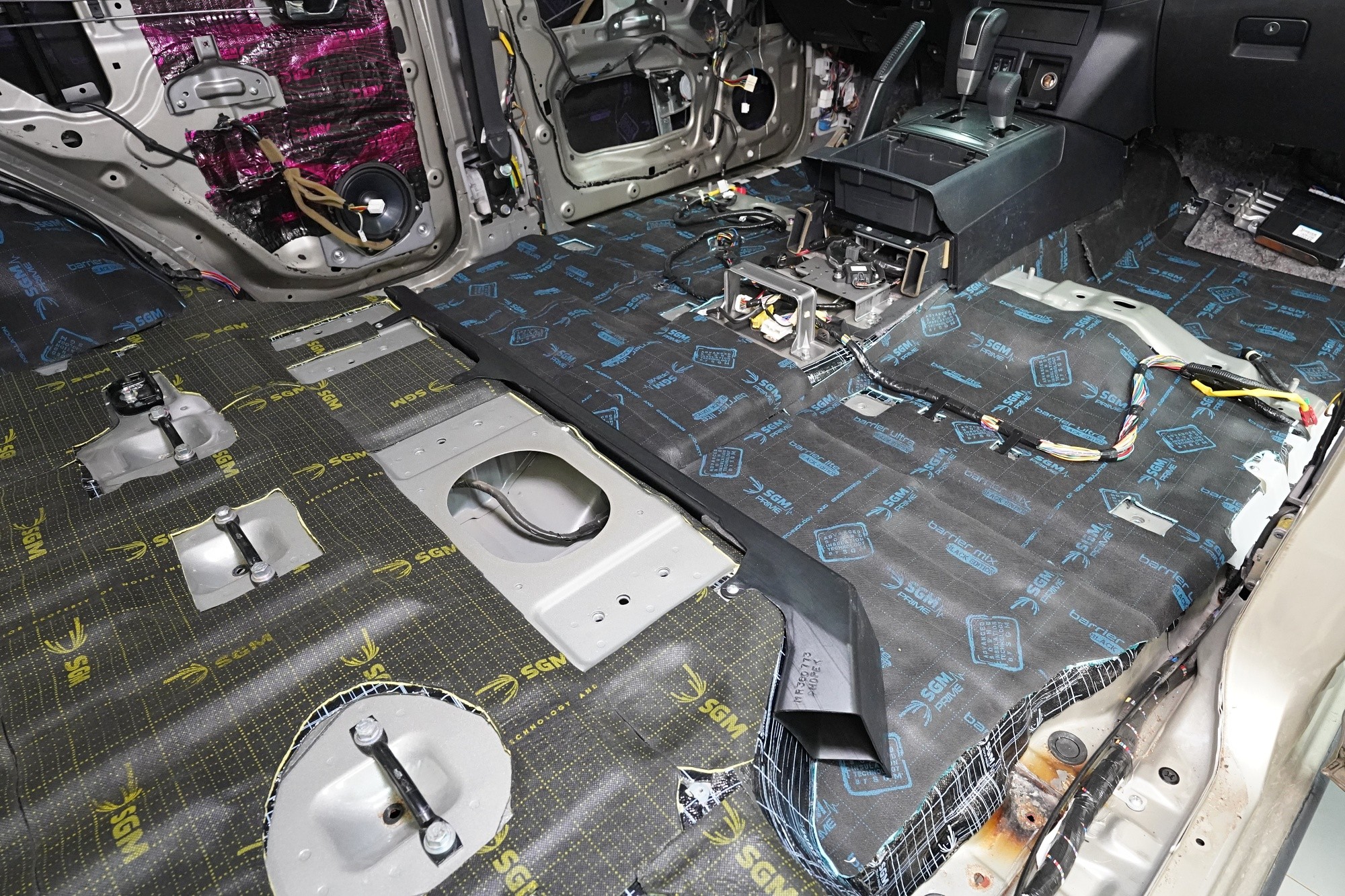

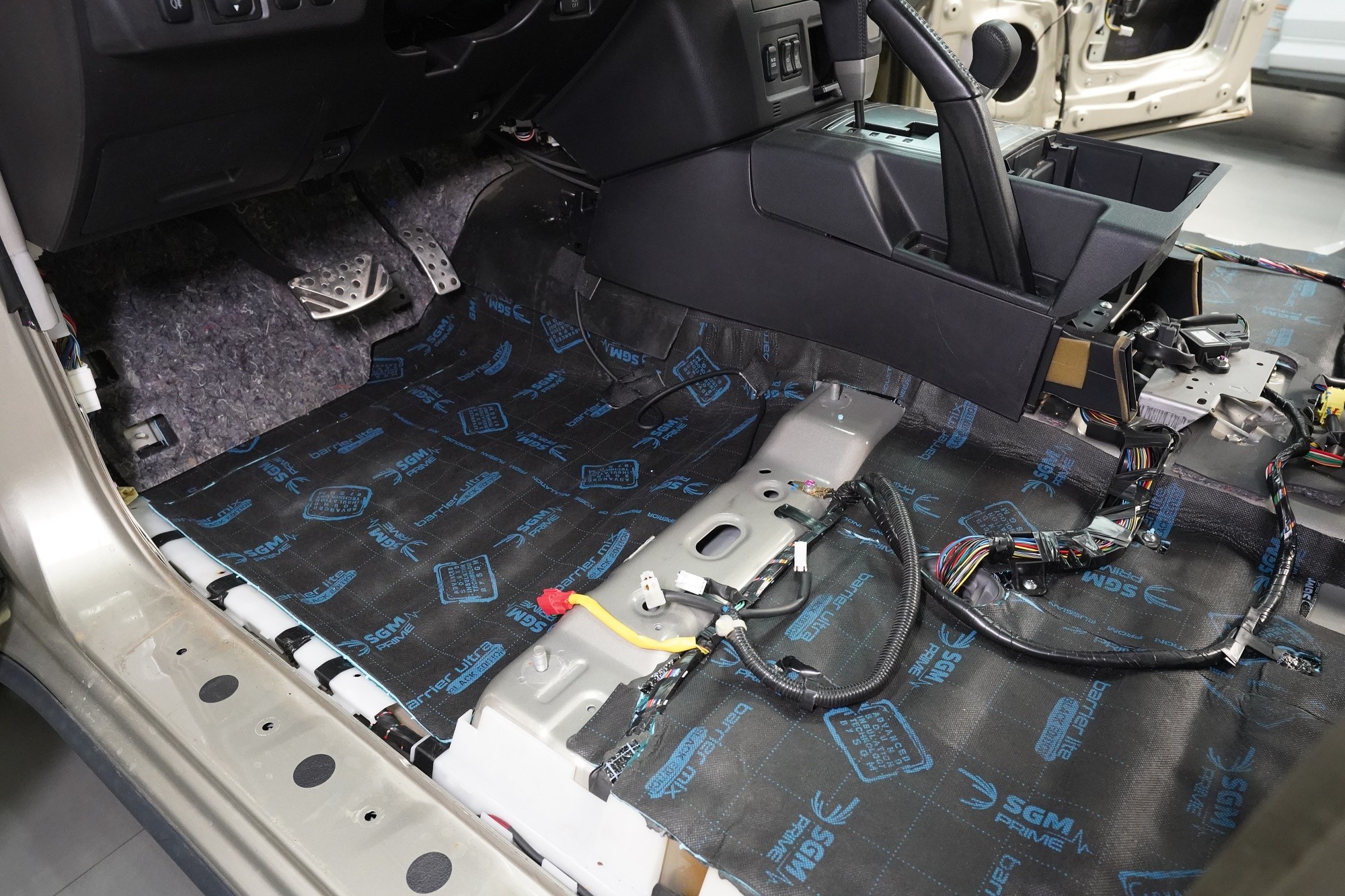

Po celé ploše podlahy lepíme membránový materiál SGM Barrier Ultra, který se pyšní schopností zvukové izolace až 33 dB a přitom tloušťkou pouhých 6 mm. Díky své 2 mm silné protihlukové membráně materiál plně nahrazuje druhou i třetí vrstvu odhlučnění, což výrazně usnadňuje instalaci. Taktéž Barrier Ultra aplikujeme na všechna dostupná místa a maximálně tak zamezíme hluku od podlahy i předních podběhů.

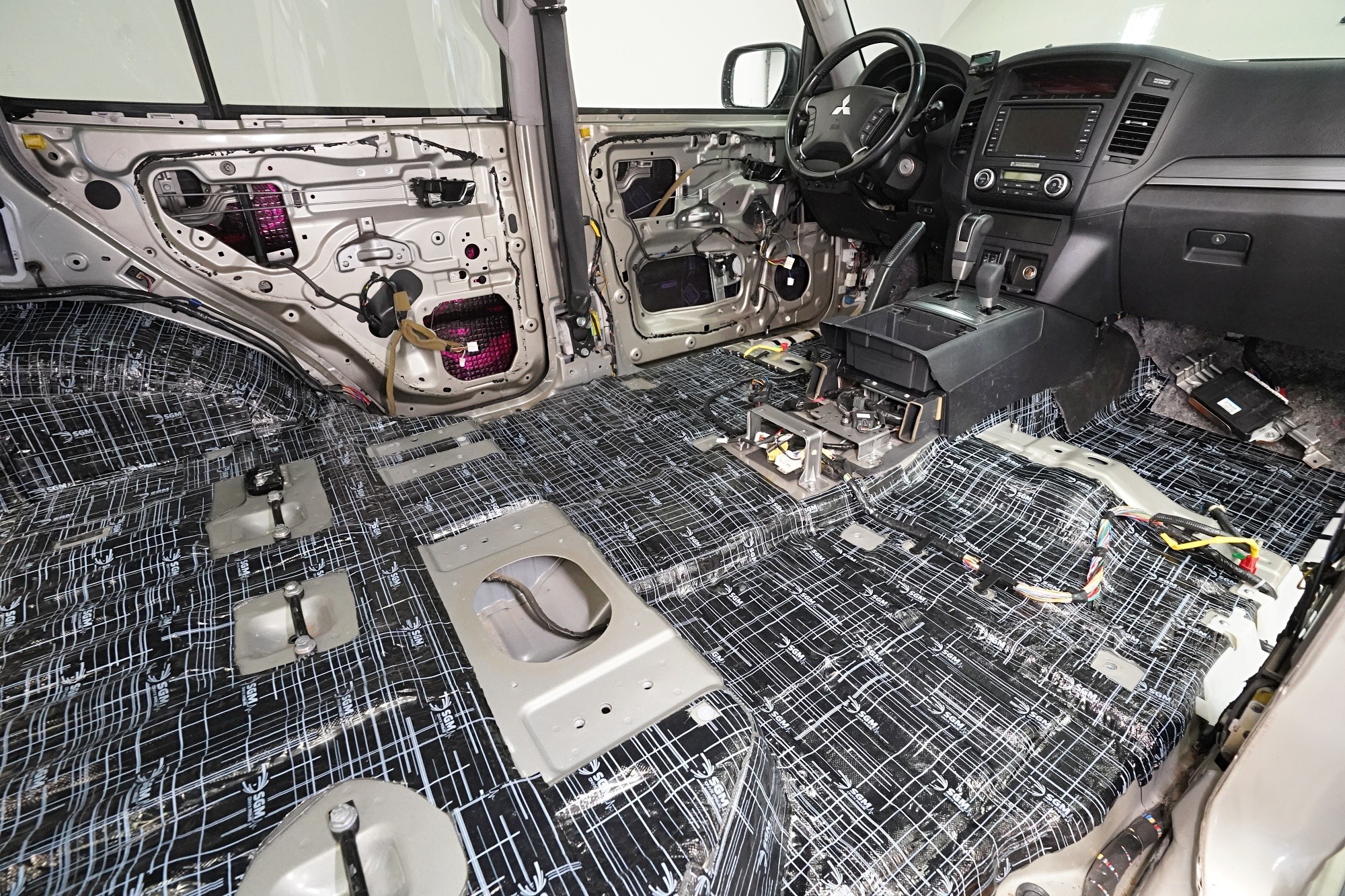

Barrier Ultra aplikujeme na všechny přístupné oblasti, abychom umožnili absorpci maximálního množství vibrací a nízkofrekvenčního hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 4 mm a zvukově izolačním membránovým materiálem v druhé vrstvě o tloušťce 6 mm. Celkem tedy 10 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

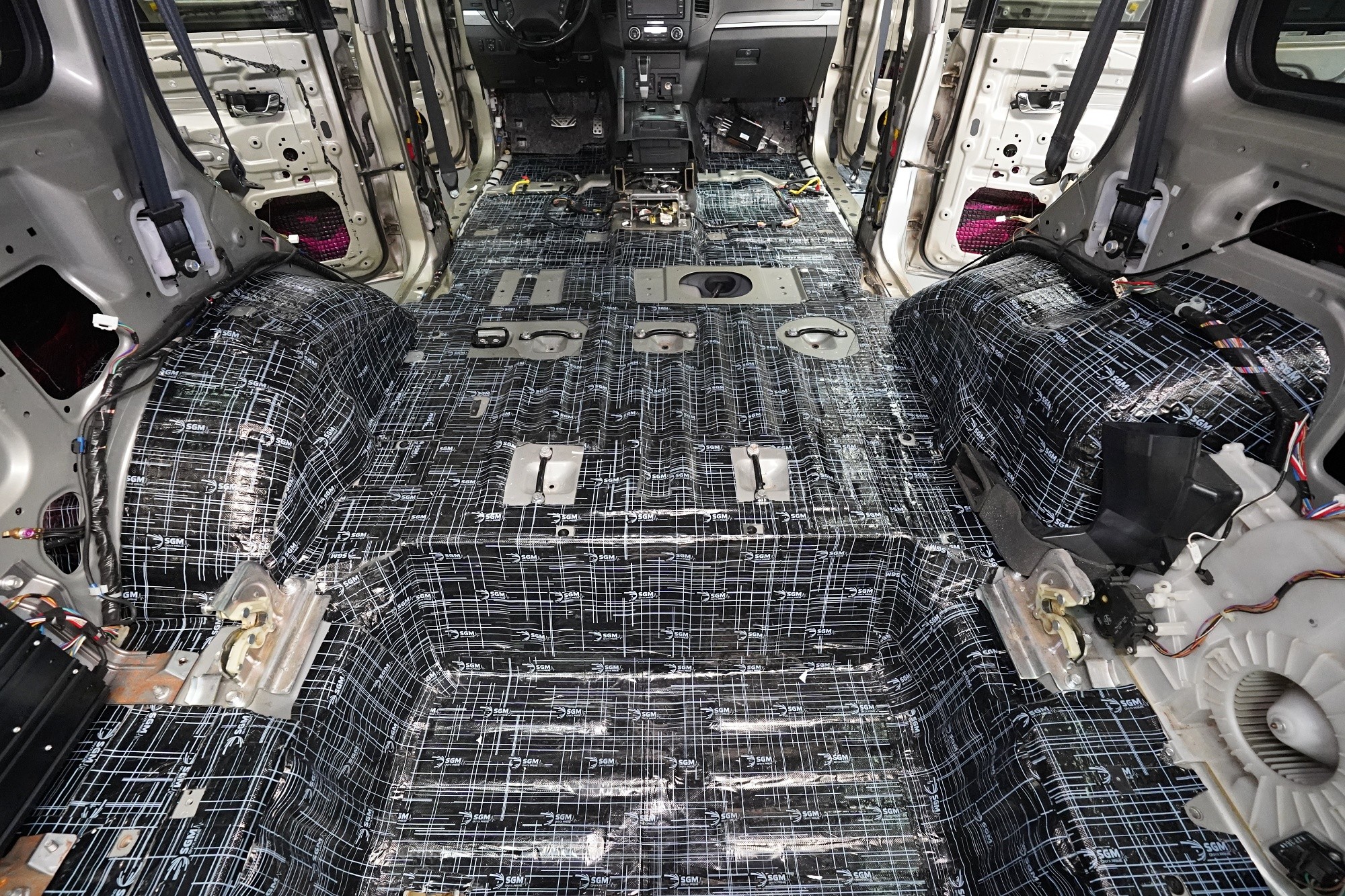

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy postupovat s velkou pečlivostí. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy antivibrační materiál SGM Onyx 3 o tloušťce 3 mm. Ten nejen dostatečně absorbuje vibrace, ale pohltí i nízkofrekvenční hluk.

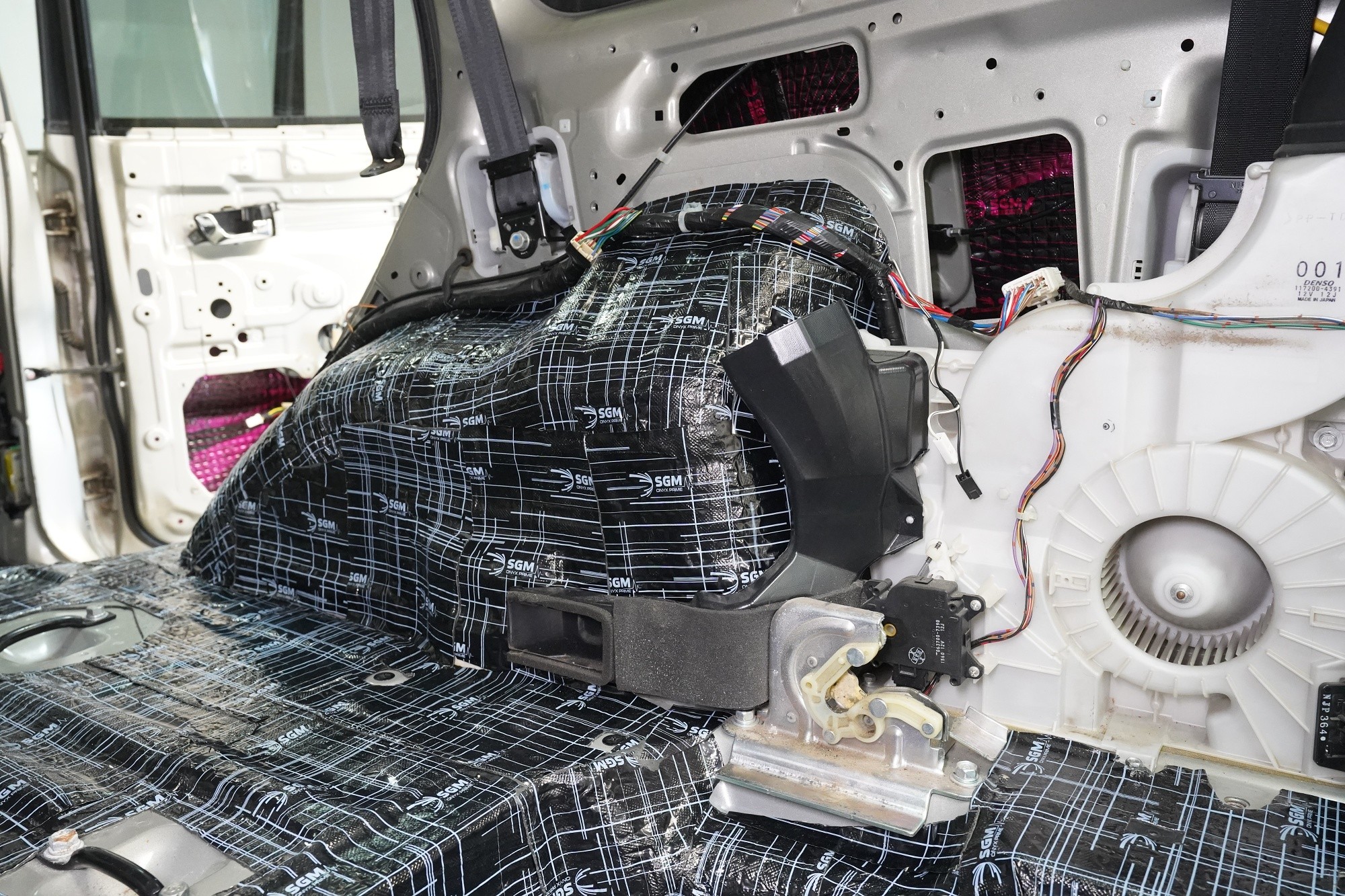

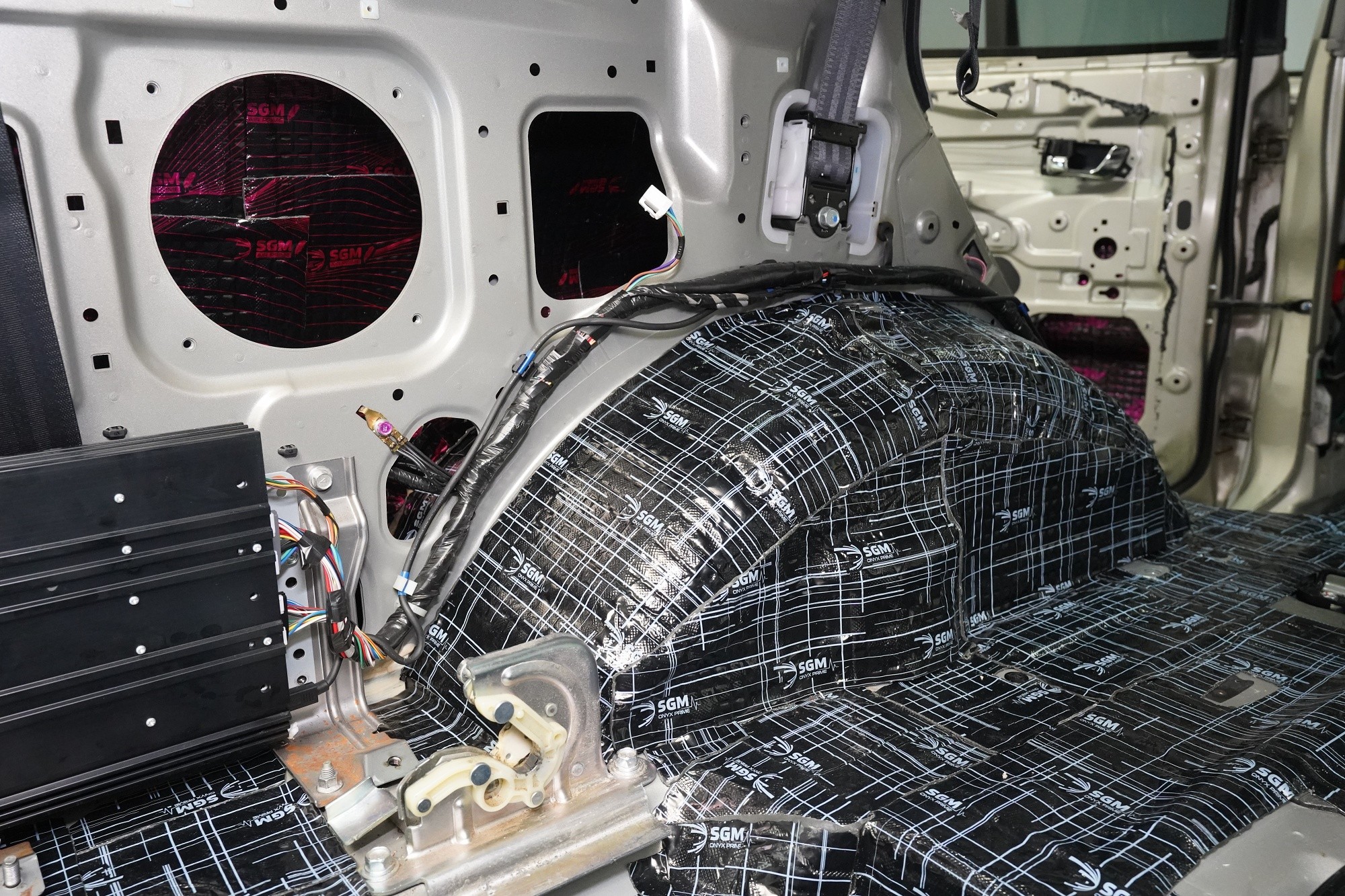

Na blatníky aplikujeme antivibrační materiál SGM Air 2 o tloušťce 2 mm, což je pro tuto oblast dostačující. Zadní podběhy opatříme stejně jako u podlahy antivibračním materiálem o tloušťce 4 mm, konkrétně SGM Onyx 4. Vibrace a nízkofrekvenční hluk od pneumatik i létajících kamínků již nemá žádnou šanci a jdeme na druhou vrstvu.

Ta je taktéž rozmanitá, což můžete vidět na rozdílných barvách materiálů. A nemá to pouze estetické důvody, každý materiál plní jinou funkci. Na dně kufru je obvykle velmi málo prostoru, proto volíme membránový materiál SGM Silton s tloušťkou pouhých 4 mm, přitom schopností zvukové izolace až 27 dB. Je to dáno složením materiálu s protihlukovou membránou o síle 2 mm, která zdvojnásobí účinnost oproti standardním zvukově izolačním materiálům.

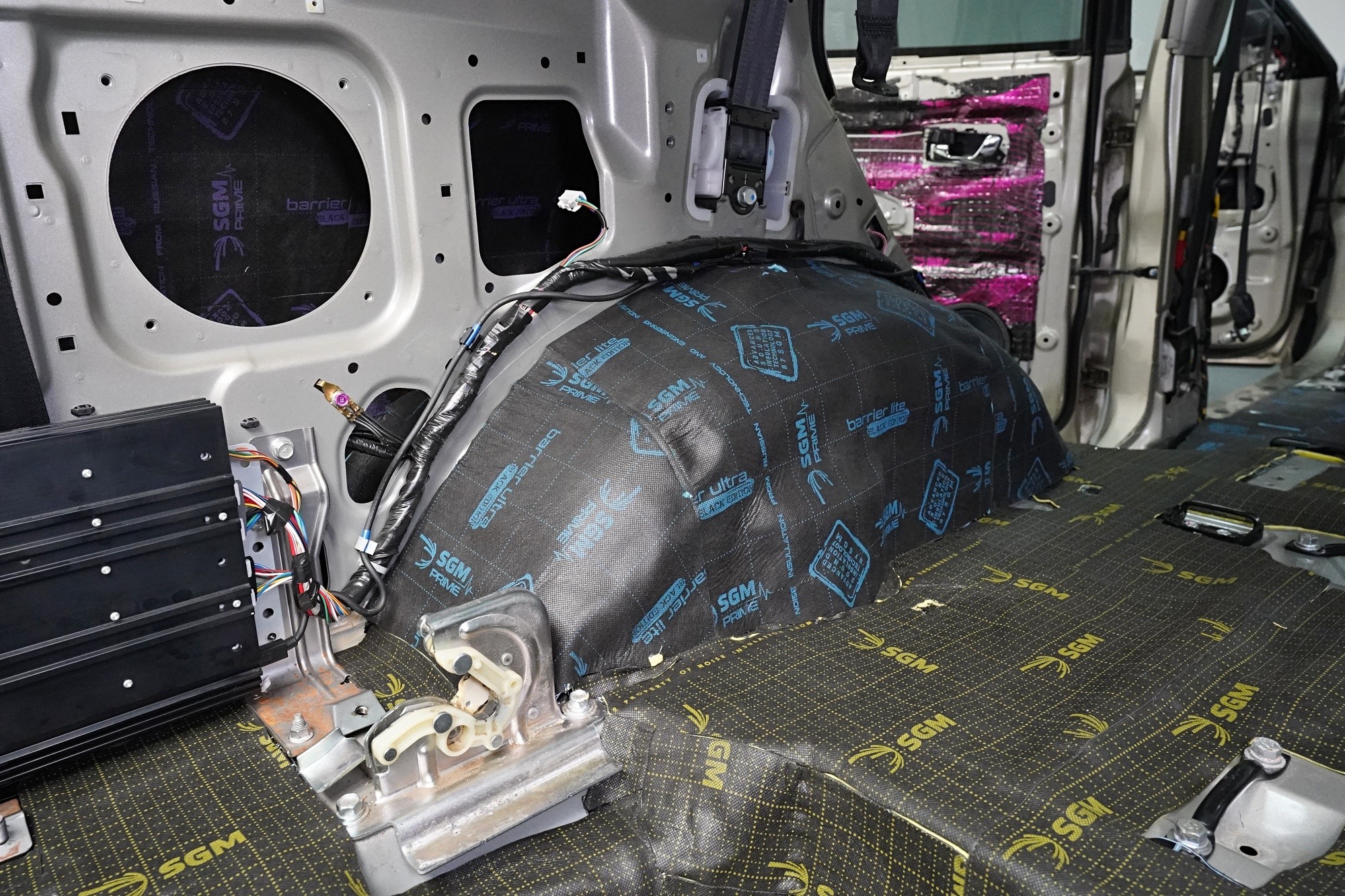

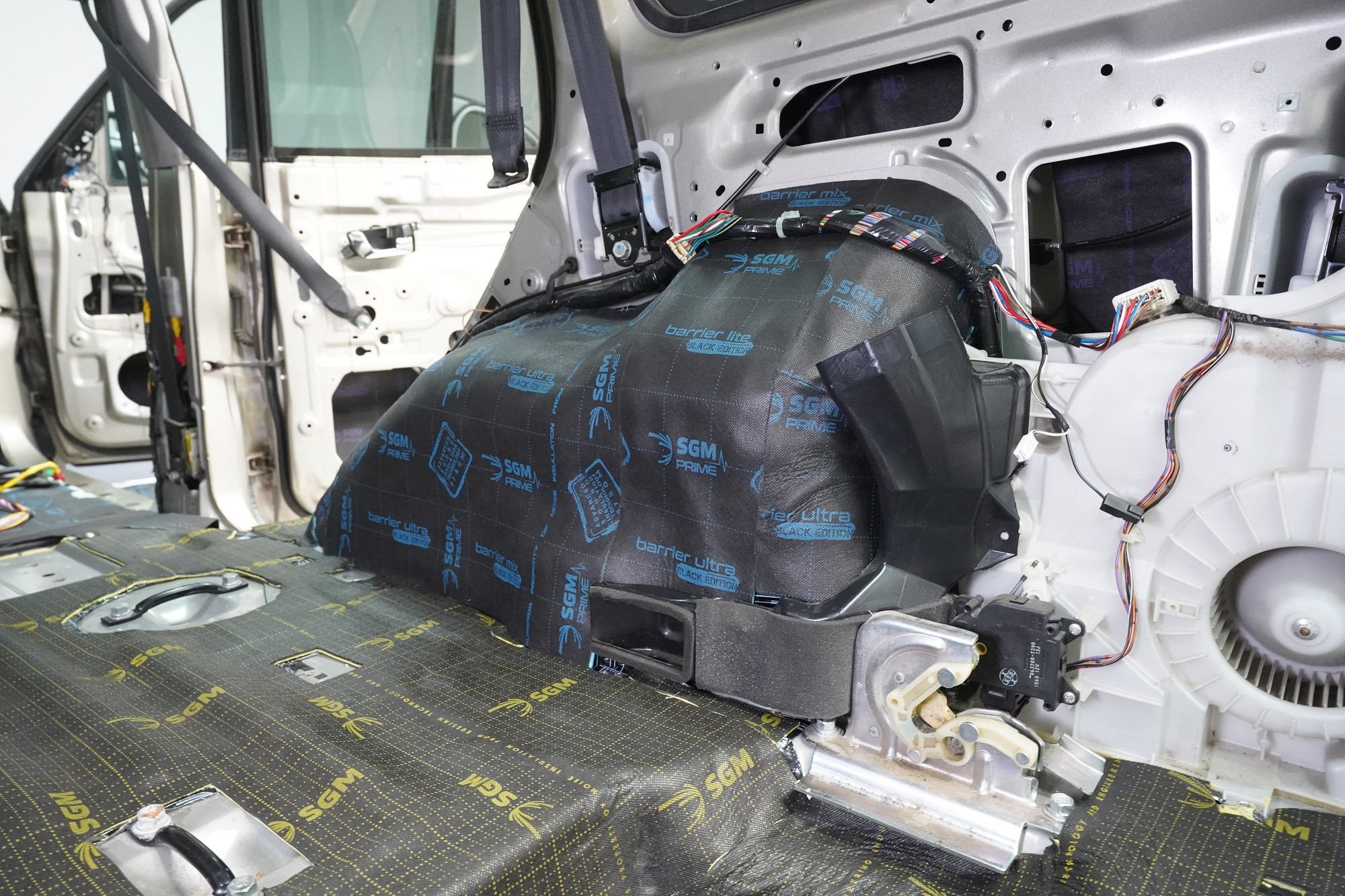

Blatníky jsou opatřeny lehkým membránovým materiálem SGM Barrier Lite momentálně v černo-fialové barvě v limitované Black Edition, který v dalším kroku najdete i ve dveřích. A na podběhy, které jsou nejvíce zatížené hlukem i vibracemi, lepíme ve druhé vrstvě stejný materiál jako na podlahu, tedy SGM Barrier Ultra. Díky své 2 mm silné protihlukové membráně nahrazuje druhou i třetí vrstvu odhlučnění a výrazně tak usnadňuje aplikaci.

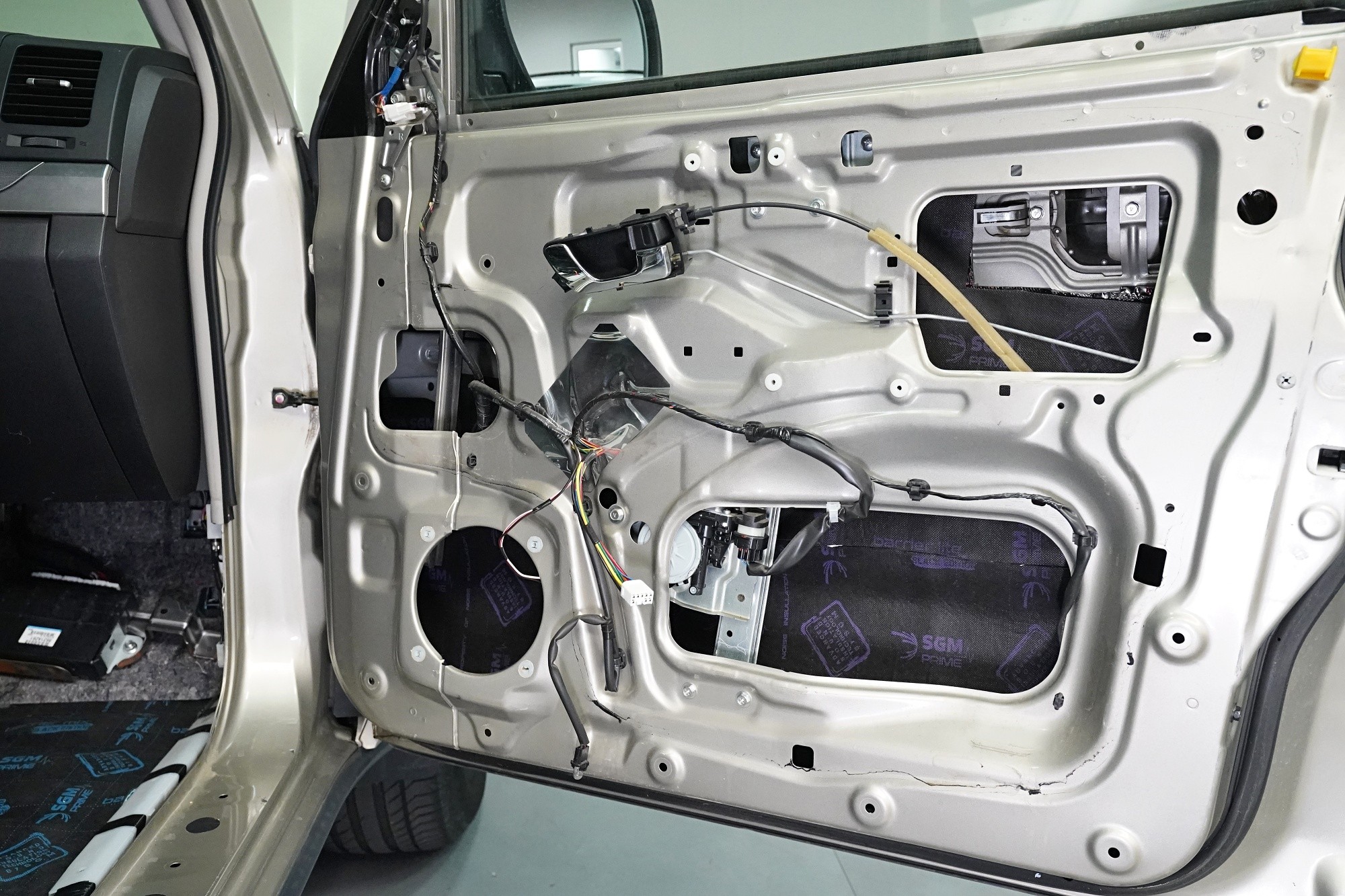

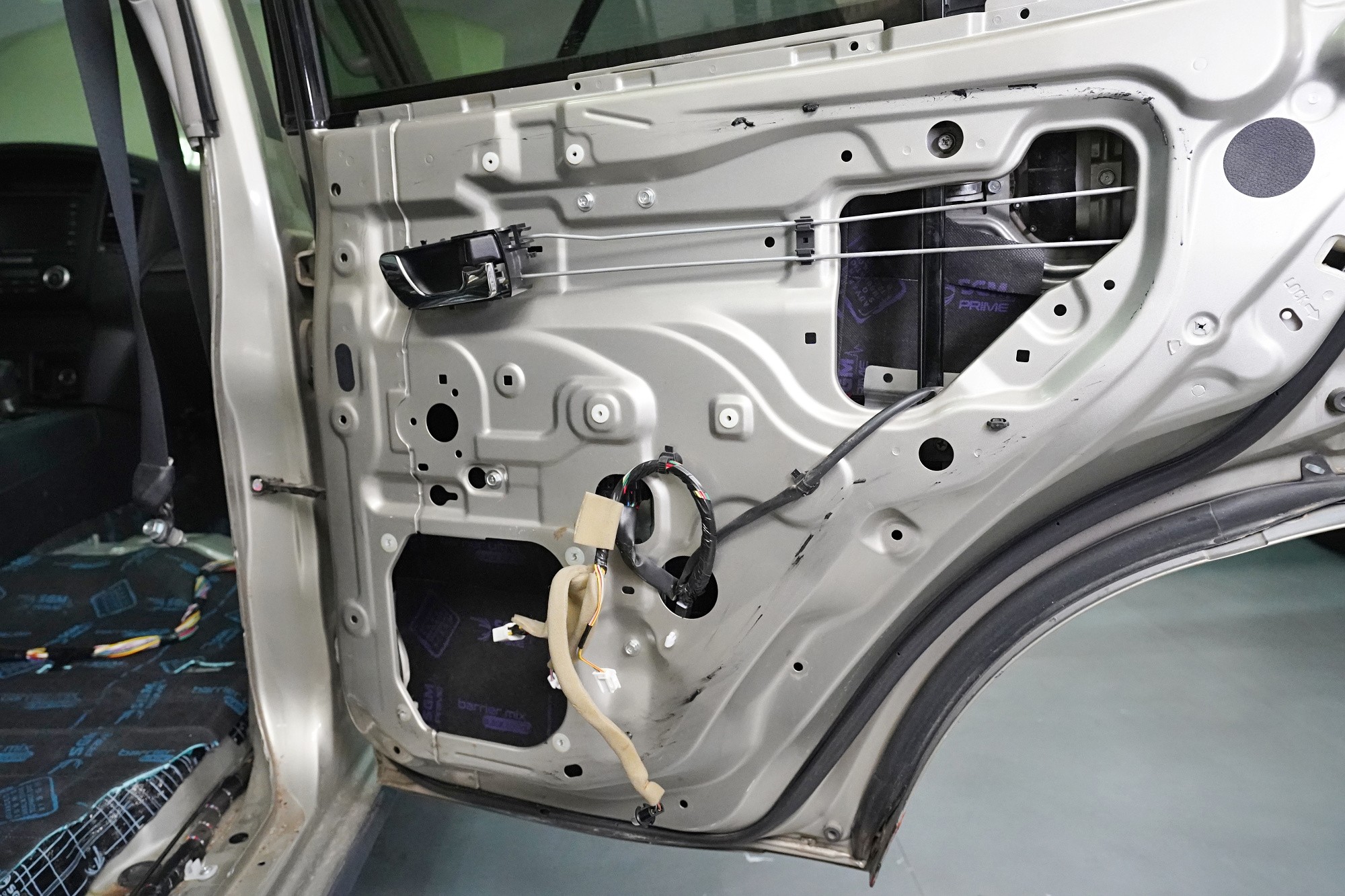

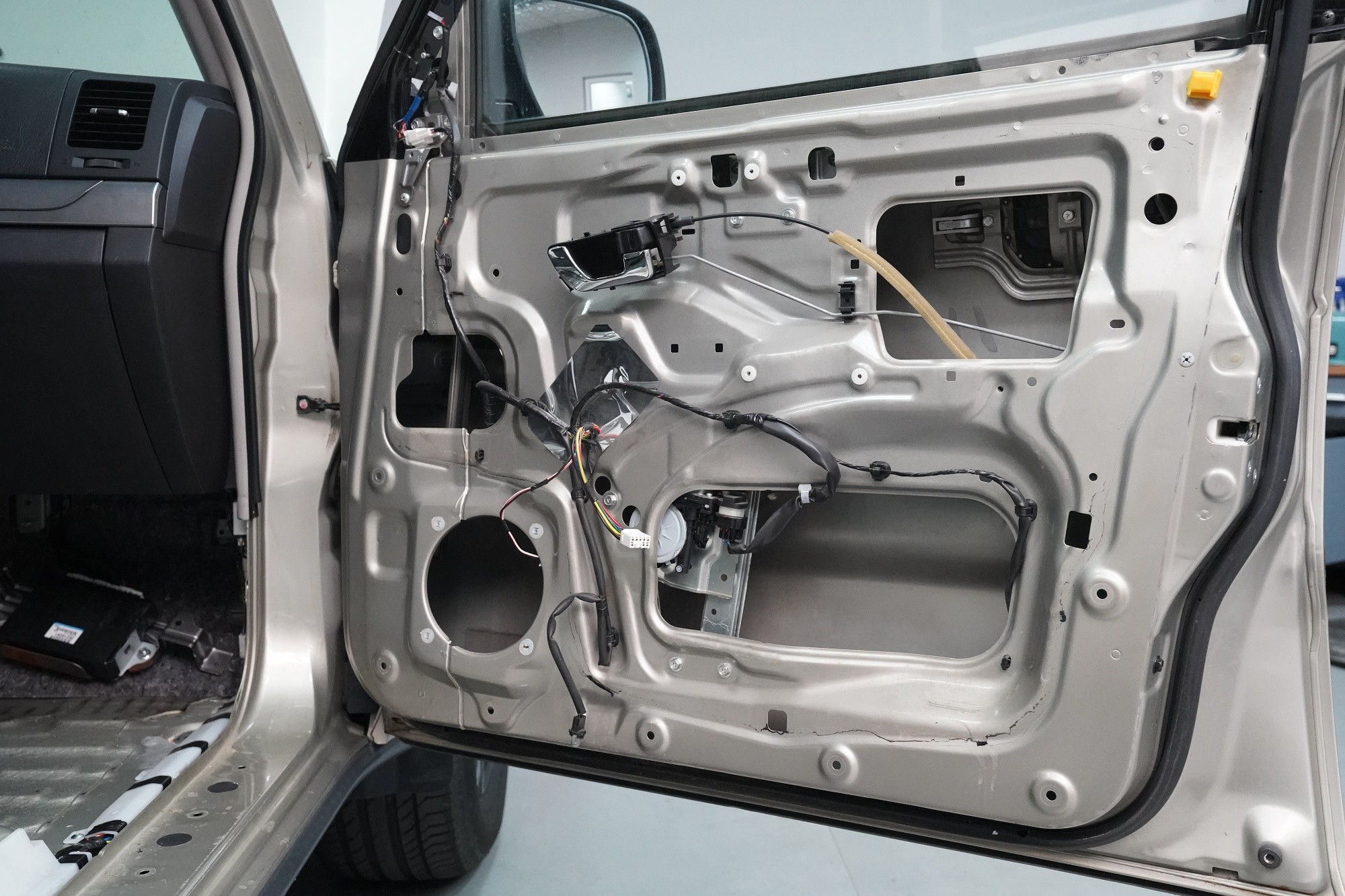

V rámci balíčku Premium volíme jako první vrstvu při odhlučnění dveří antivibrační materiál SGM Air 2 o tloušťce 2 mm a MLF 0,34 jednotek. Ten zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. Materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

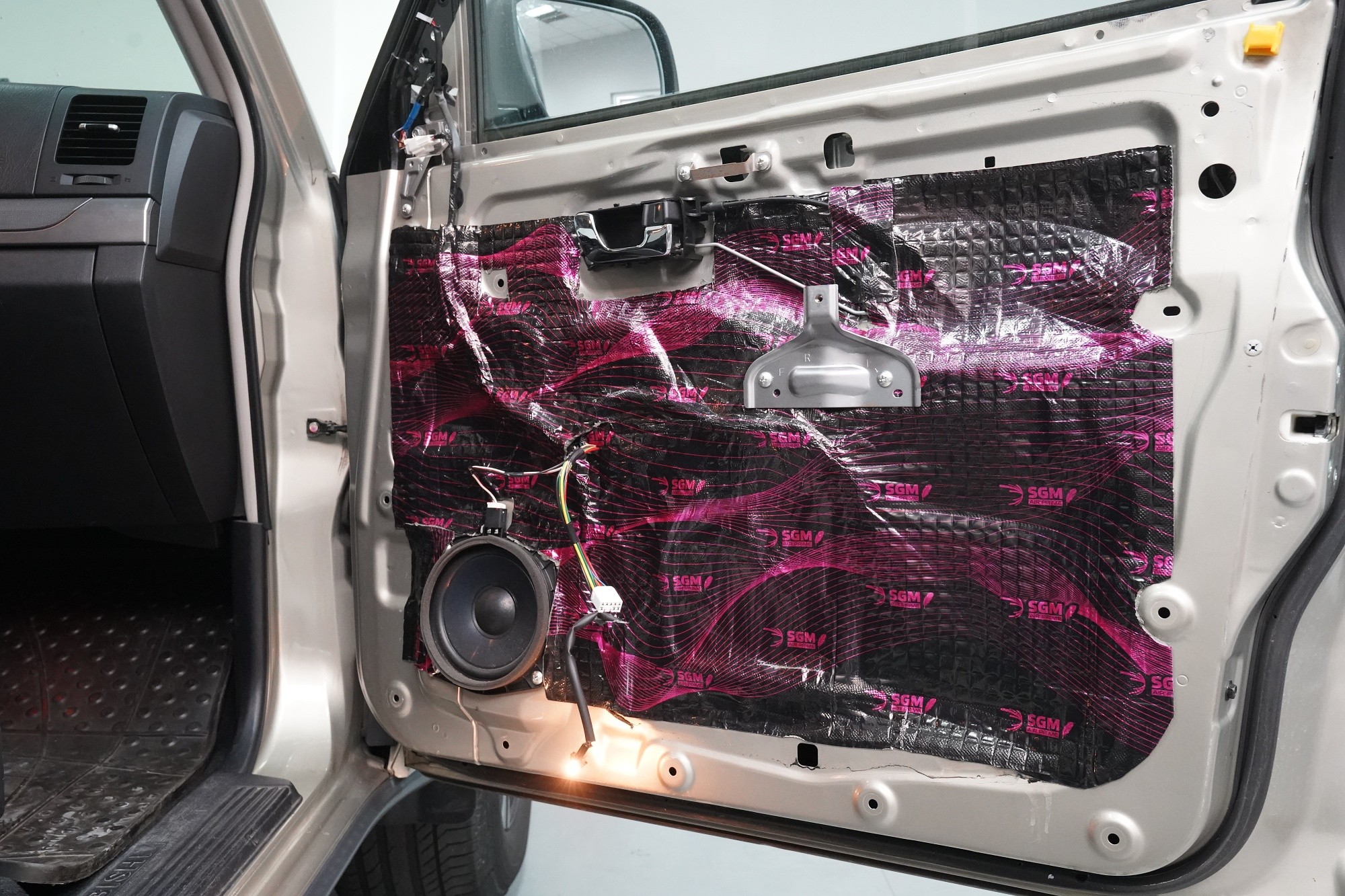

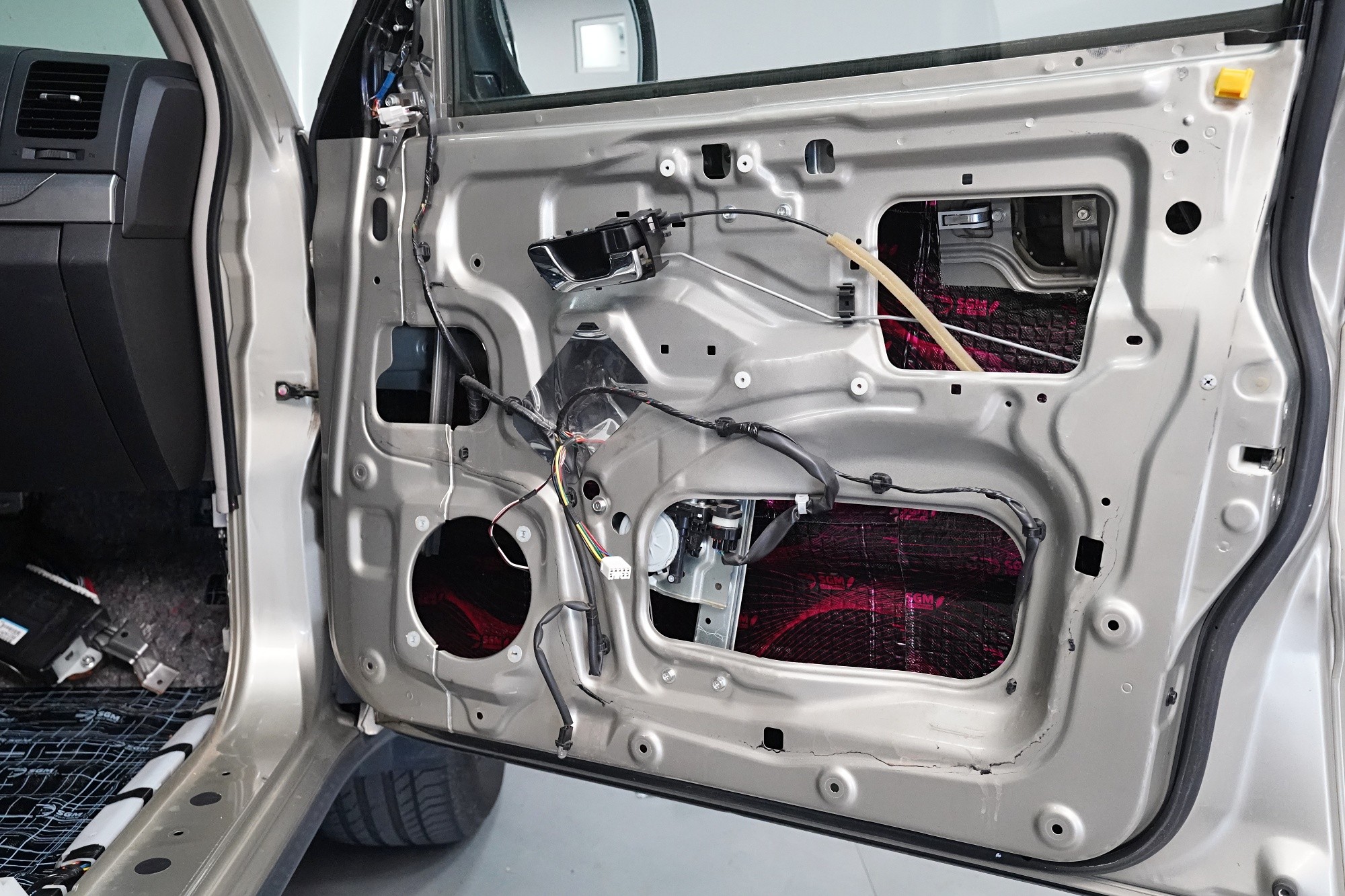

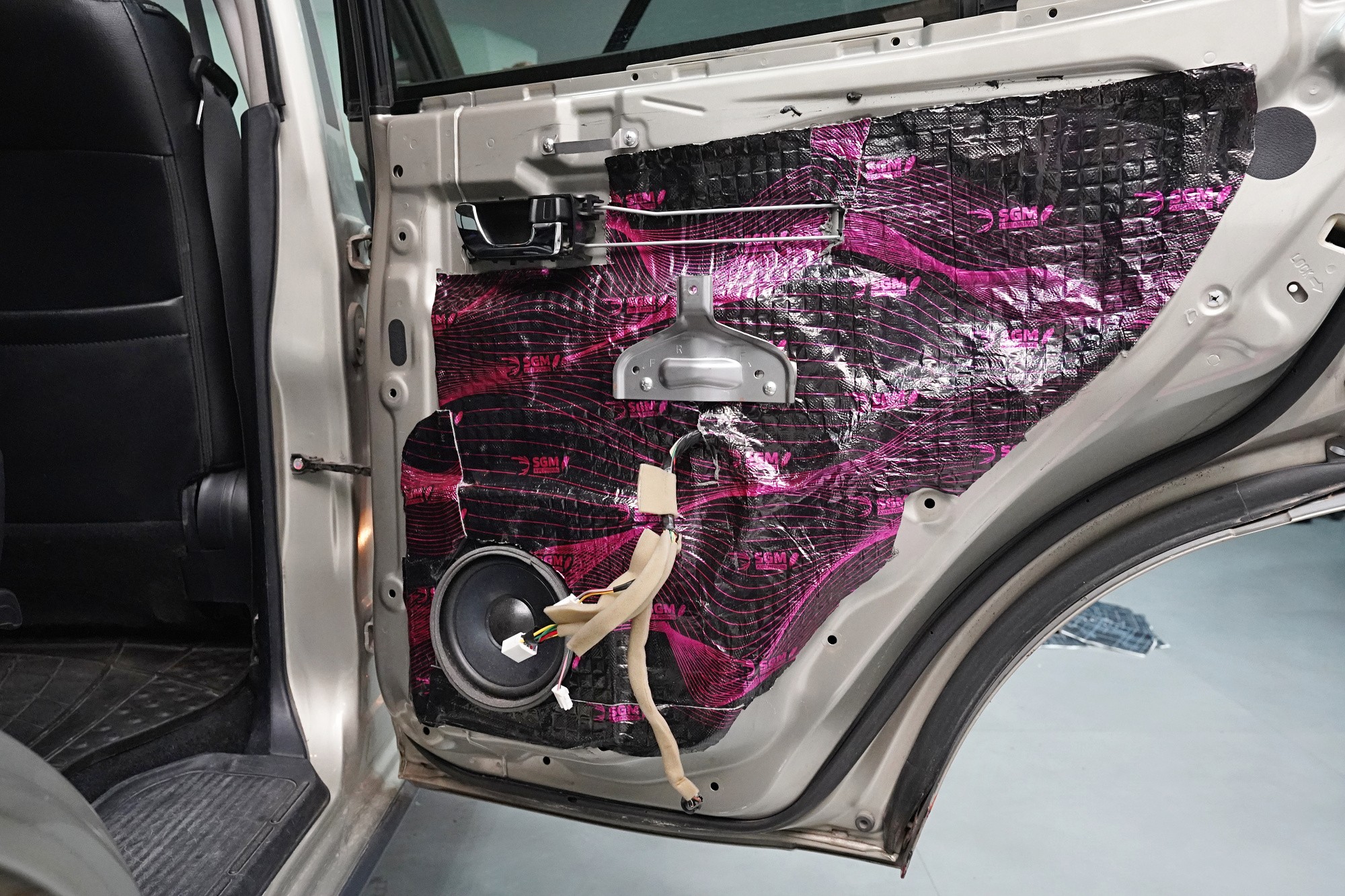

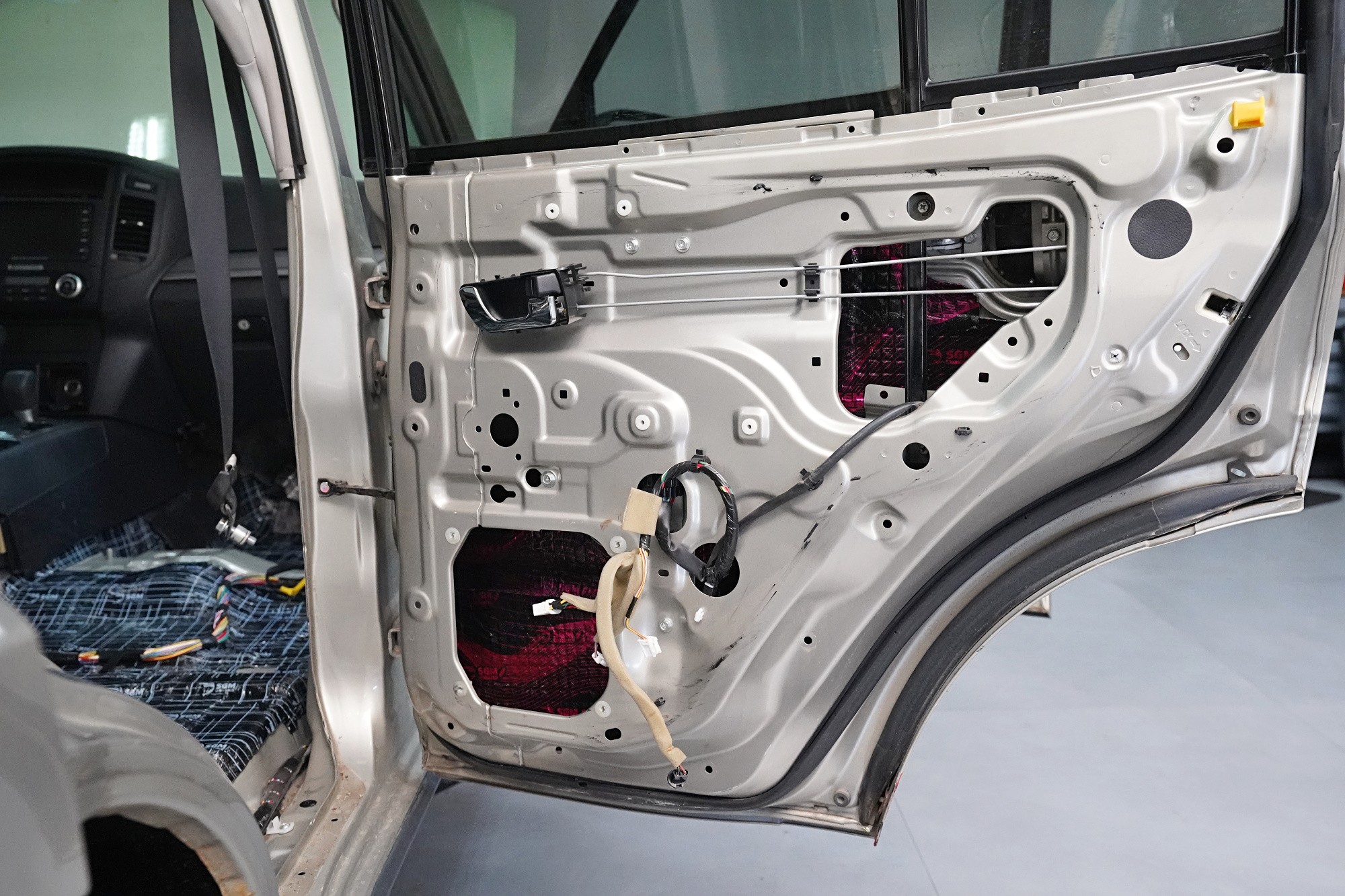

Druhou vrstvu tvoří zvukově izolační materiál SGM Barrier Lite v limitované verzi Black Edition. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své celkové tloušťce 6 mm a protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

Třetí vrstvou je taktéž odlehčený antivibrační materiál SGM modelové řady Air, opět ve variantě 2 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktor dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

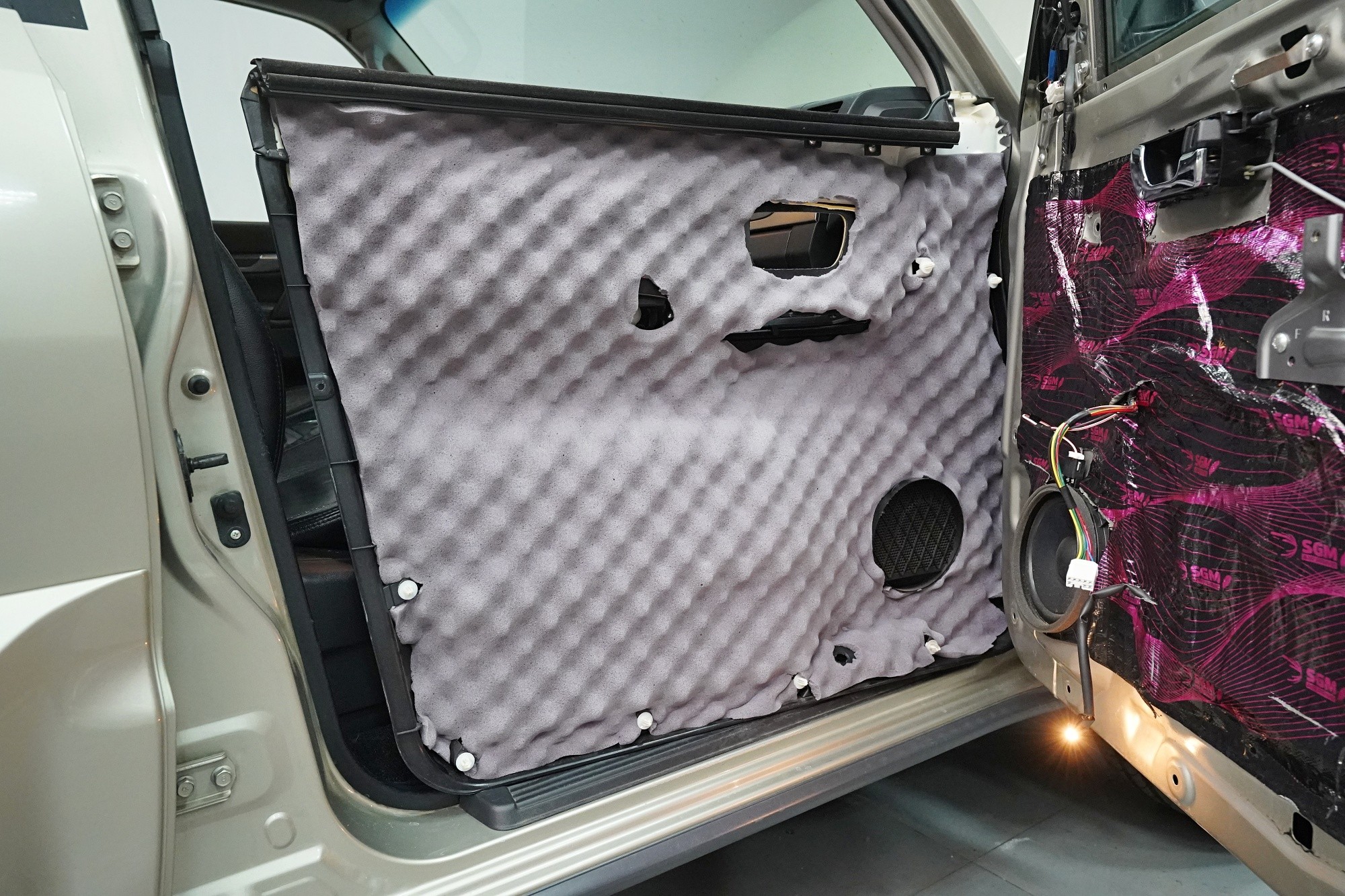

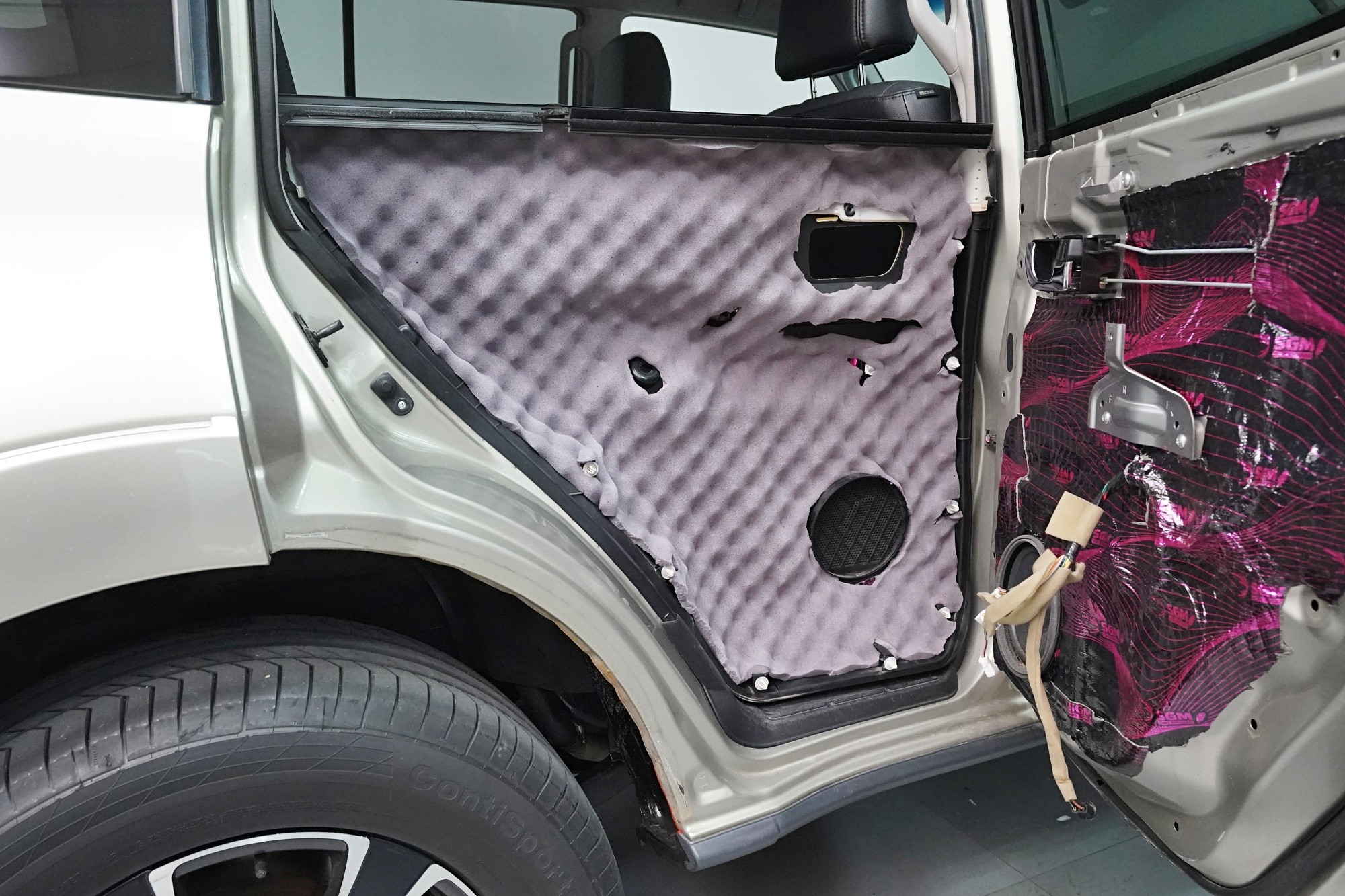

Plastové výplně předních, zadních i pátých dveří opatřujeme poslední vrstvou, kterou je materiál SGM Violon Wave o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

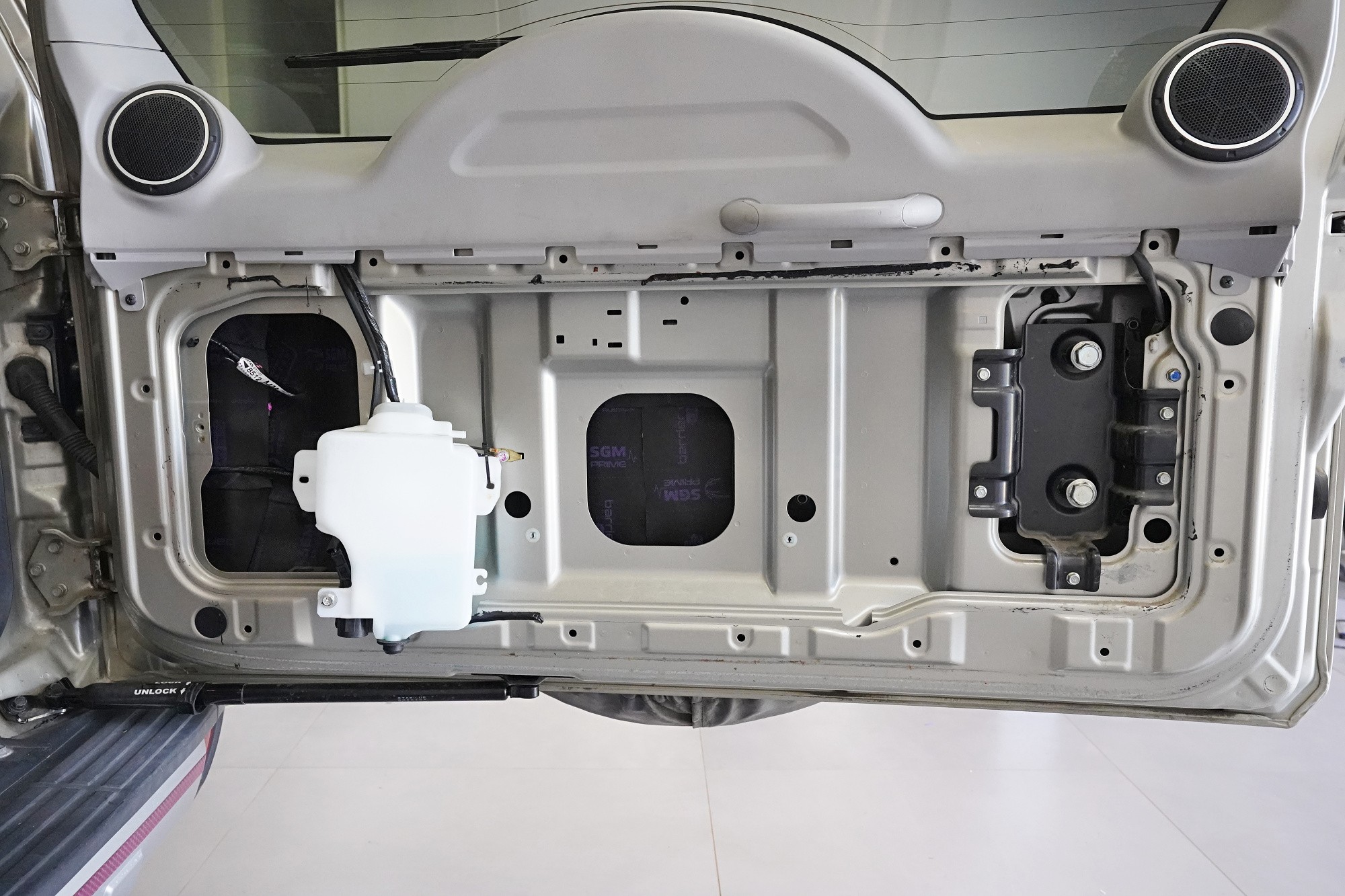

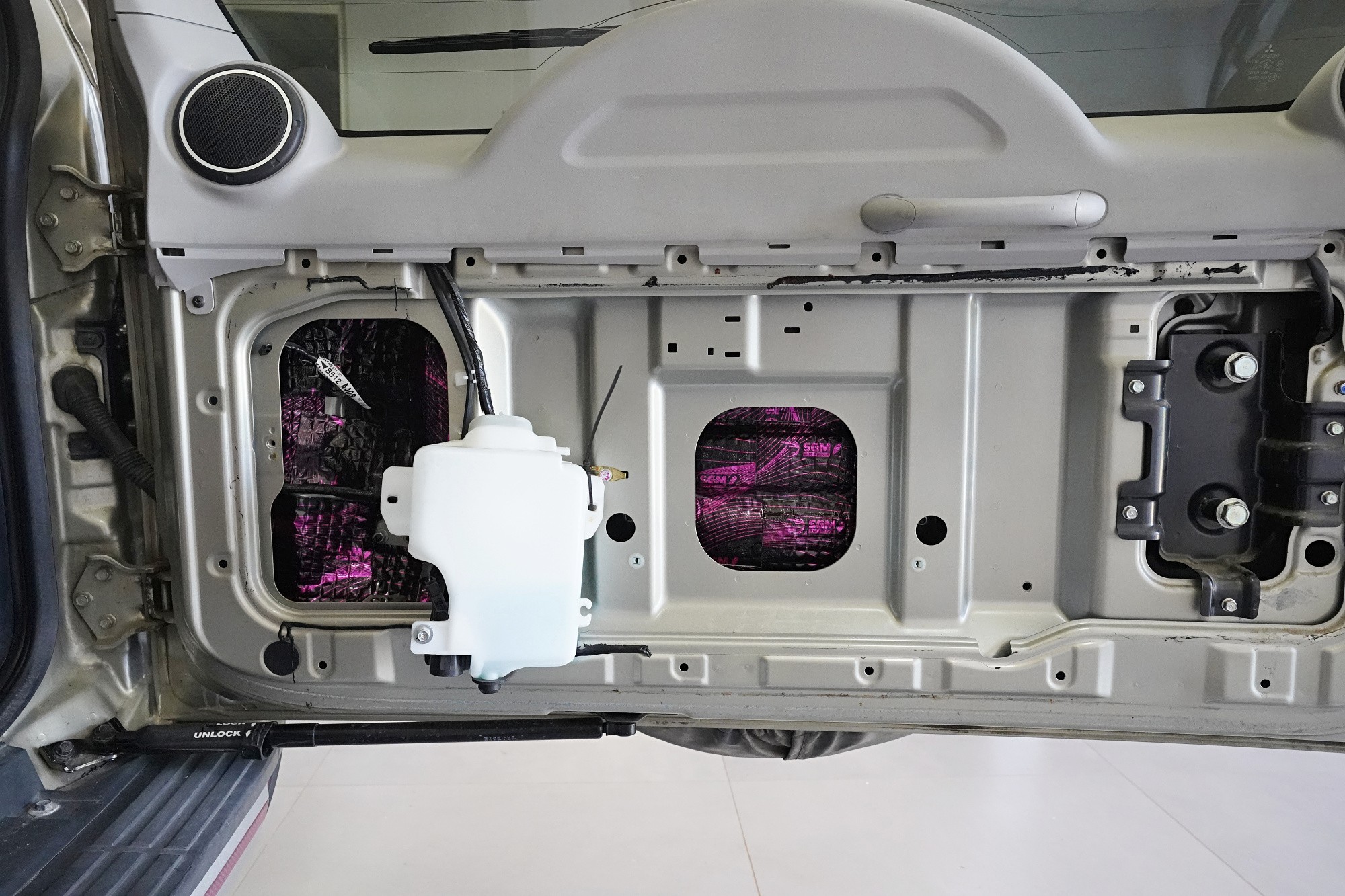

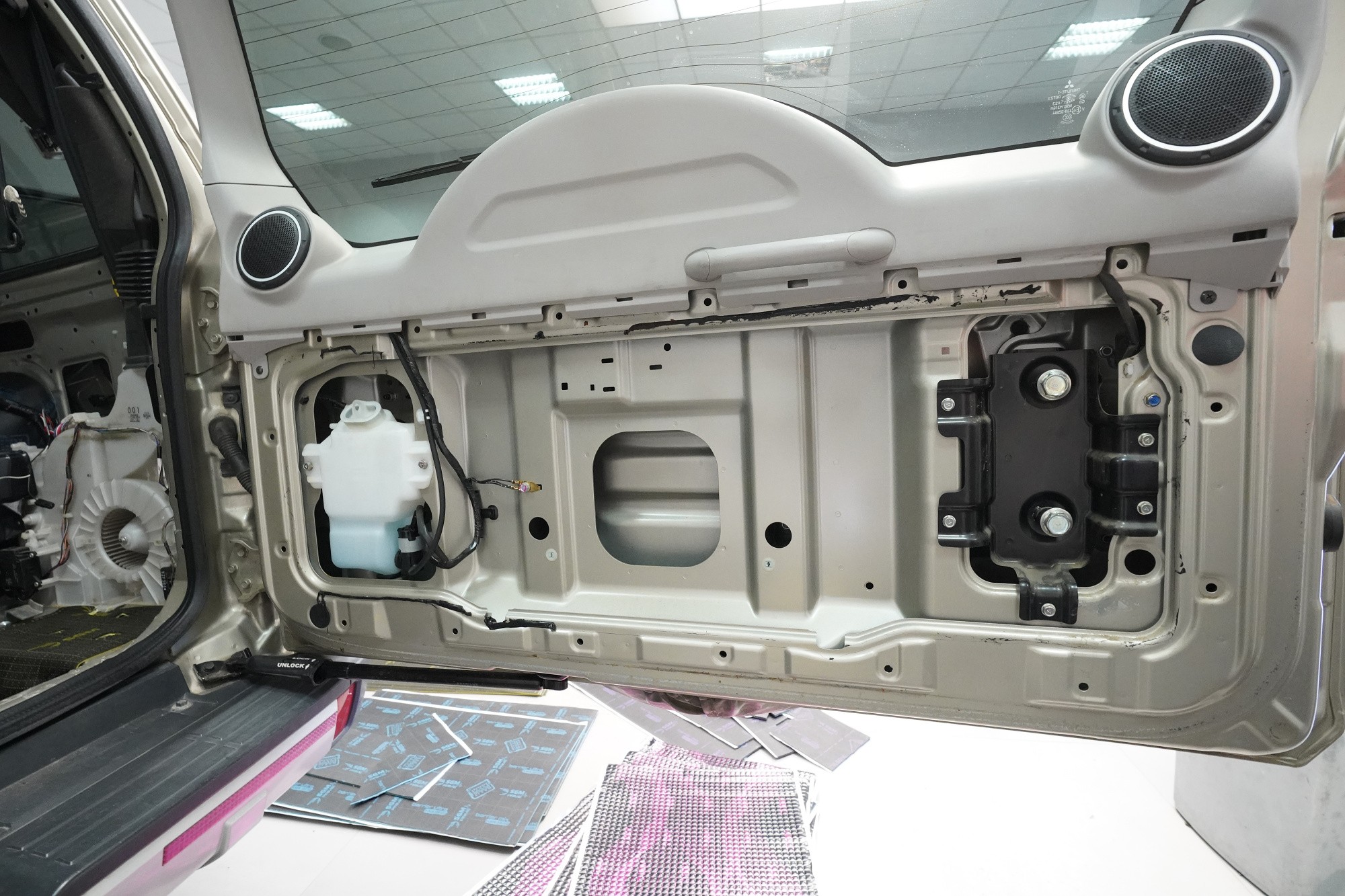

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál SGM Air 2 o tloušťce 2 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

Jako druhou vrstvu volíme stejný materiál jako do předních a zadních dveří, konkrétně odlehčený membránový materiál SGM Barrier Lite, který páté dveře důkladně odhluční a příliš je nezatíží zbytečnou hmotností.

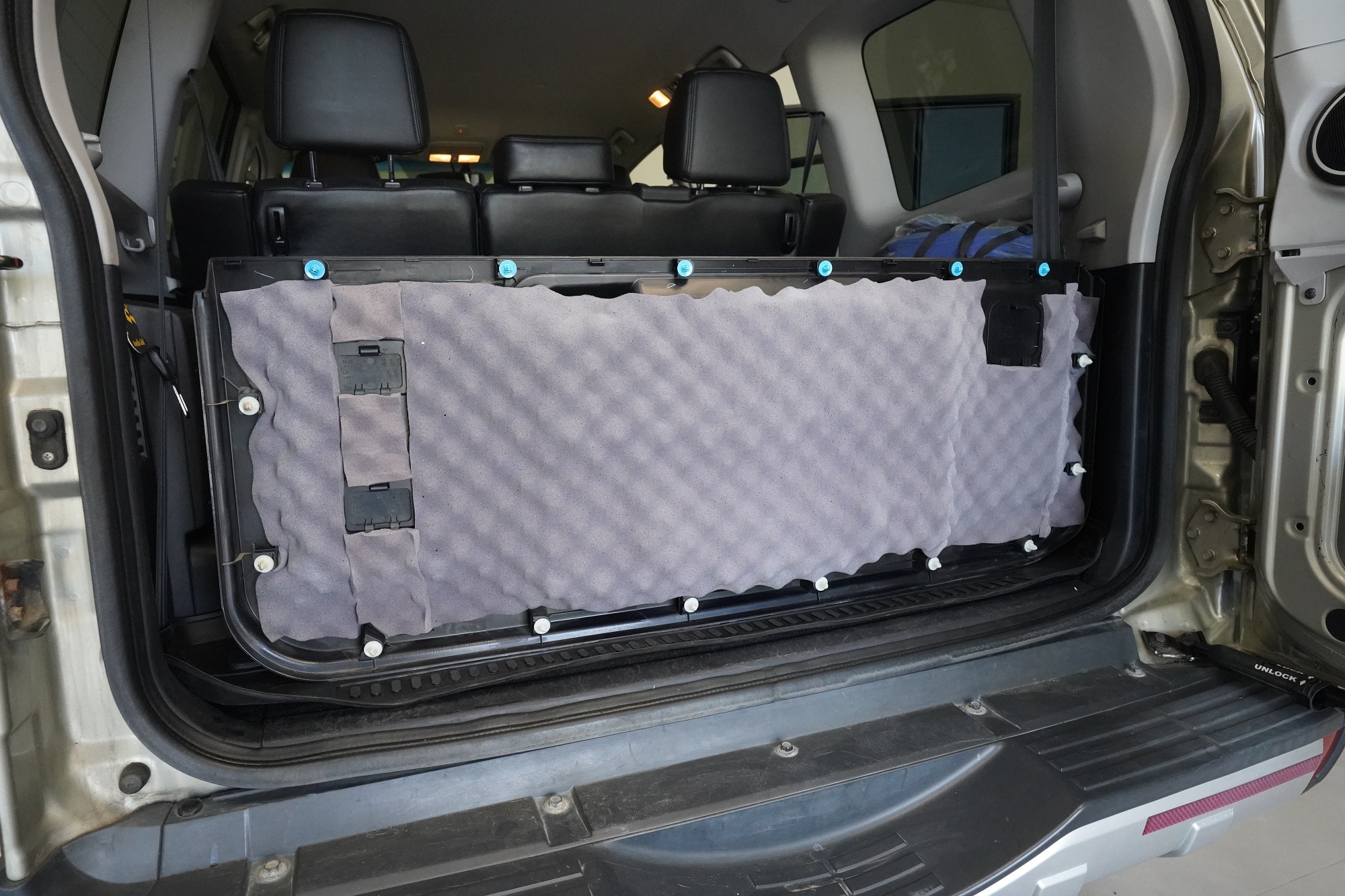

I páté dveře opatřujeme poslední vrstvou, kterou je materiál SGM Violon Wave o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti.

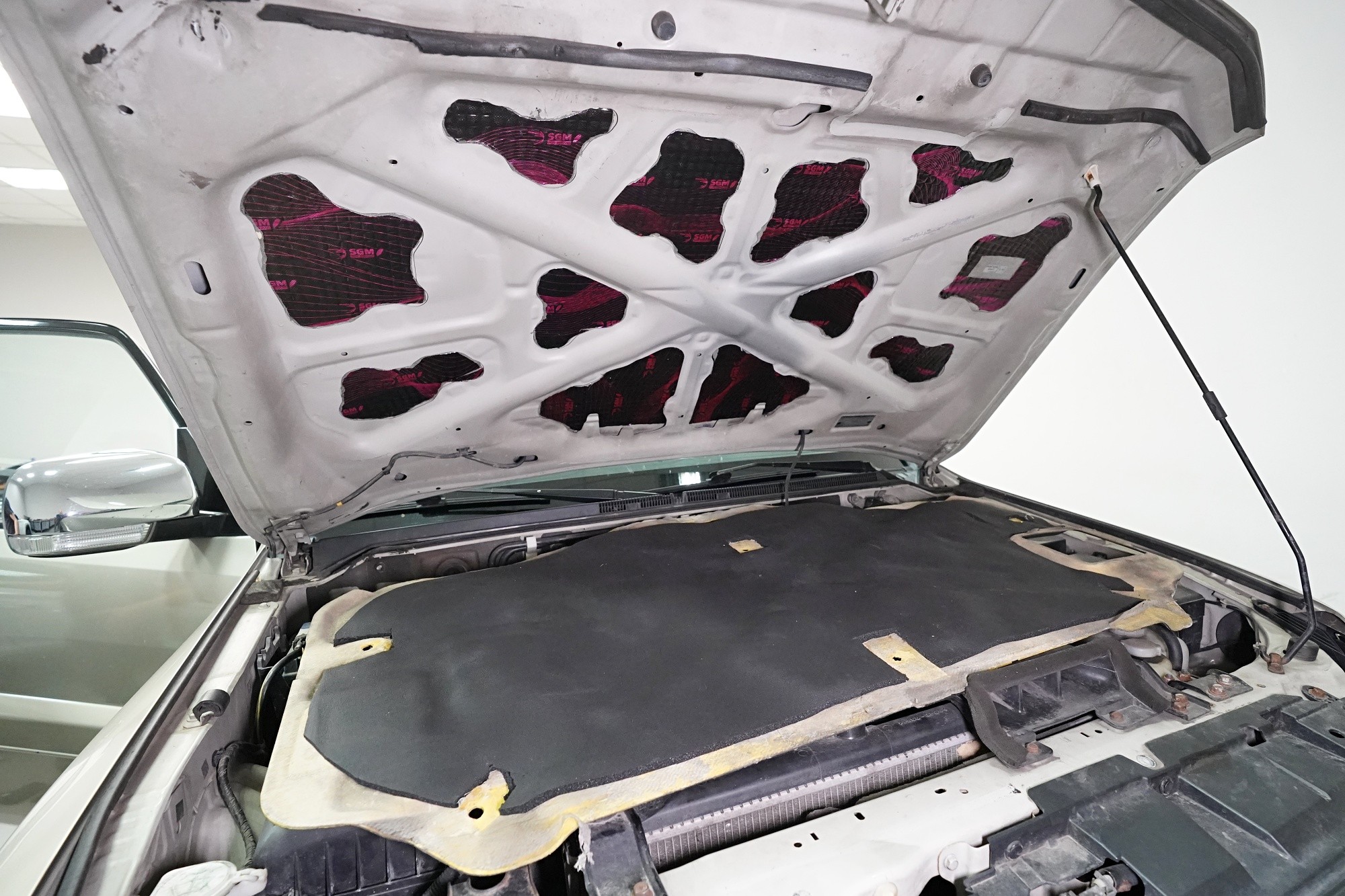

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme lehký antivibrační materiál SGM Air 2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál SGM R-Ton, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru.
