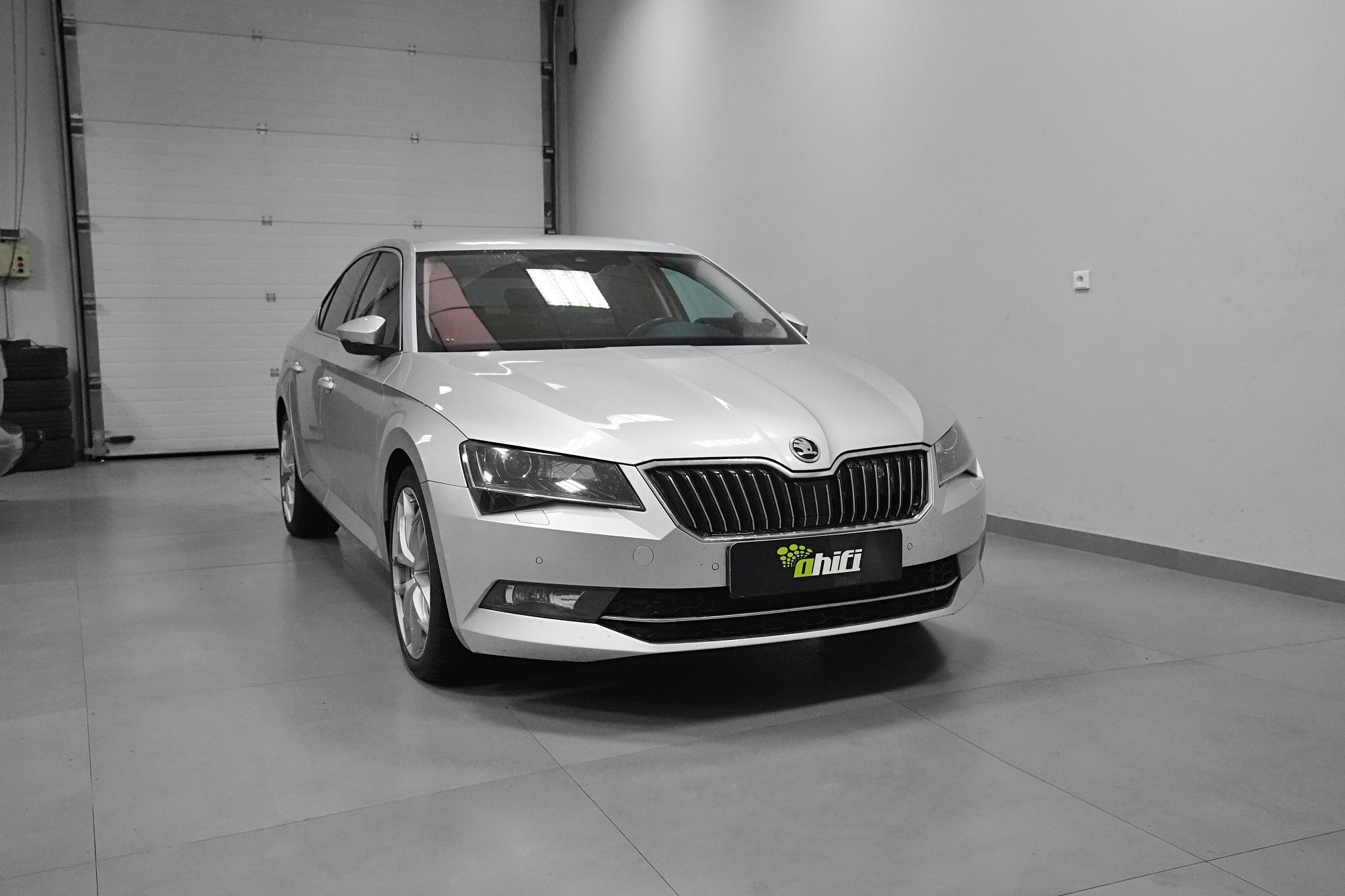

Škoda Superb 3 - odhlučnění

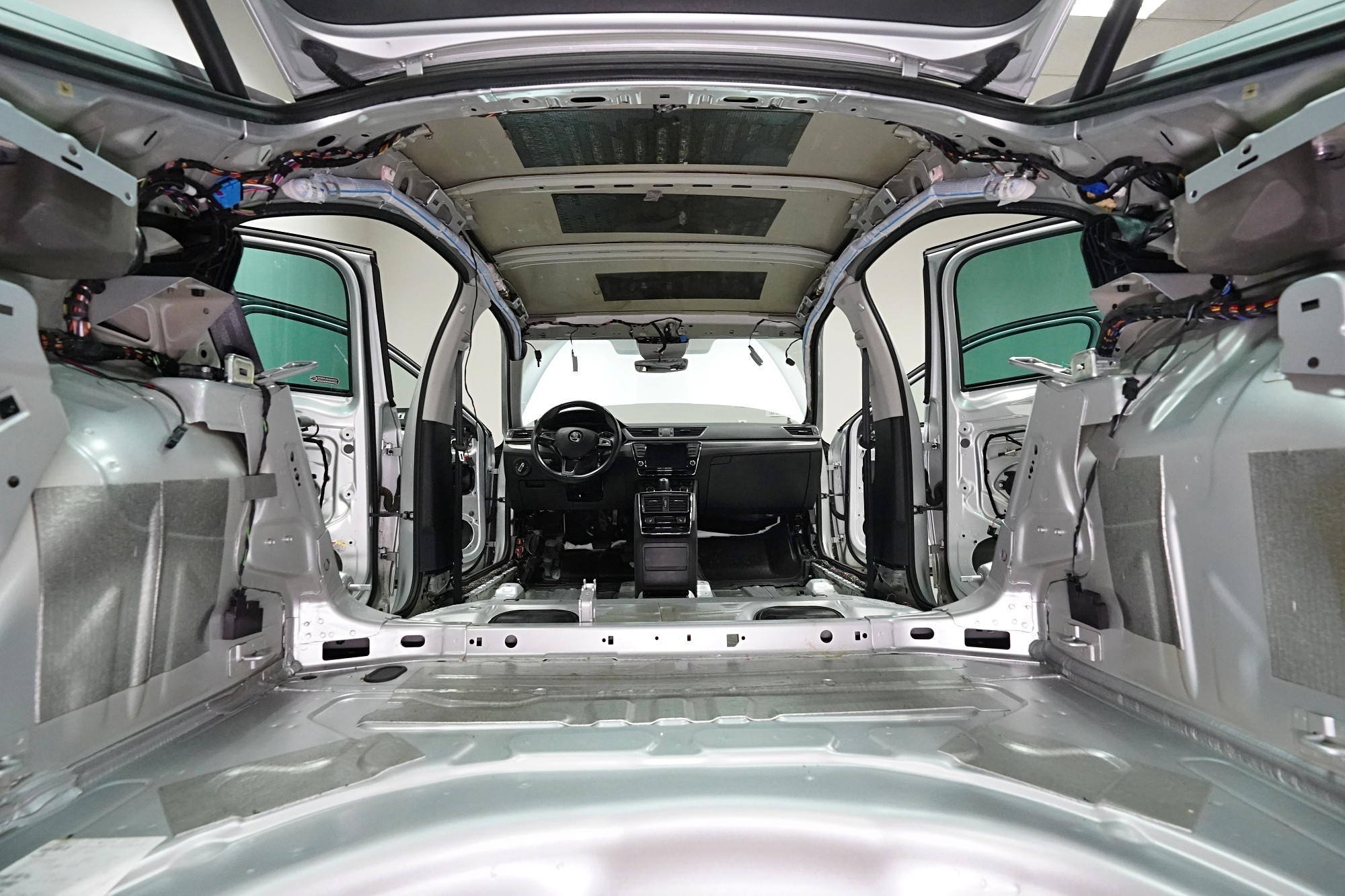

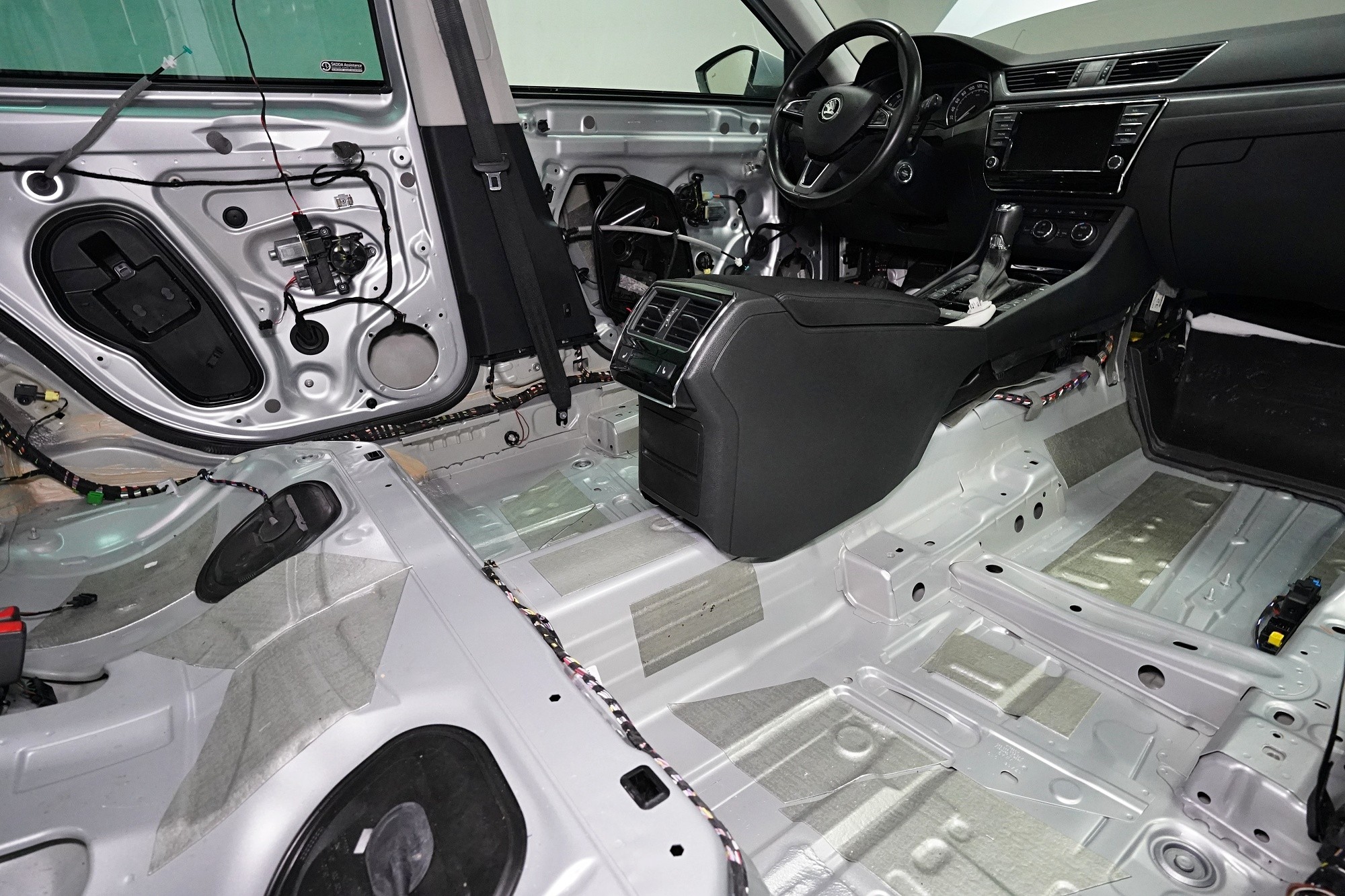

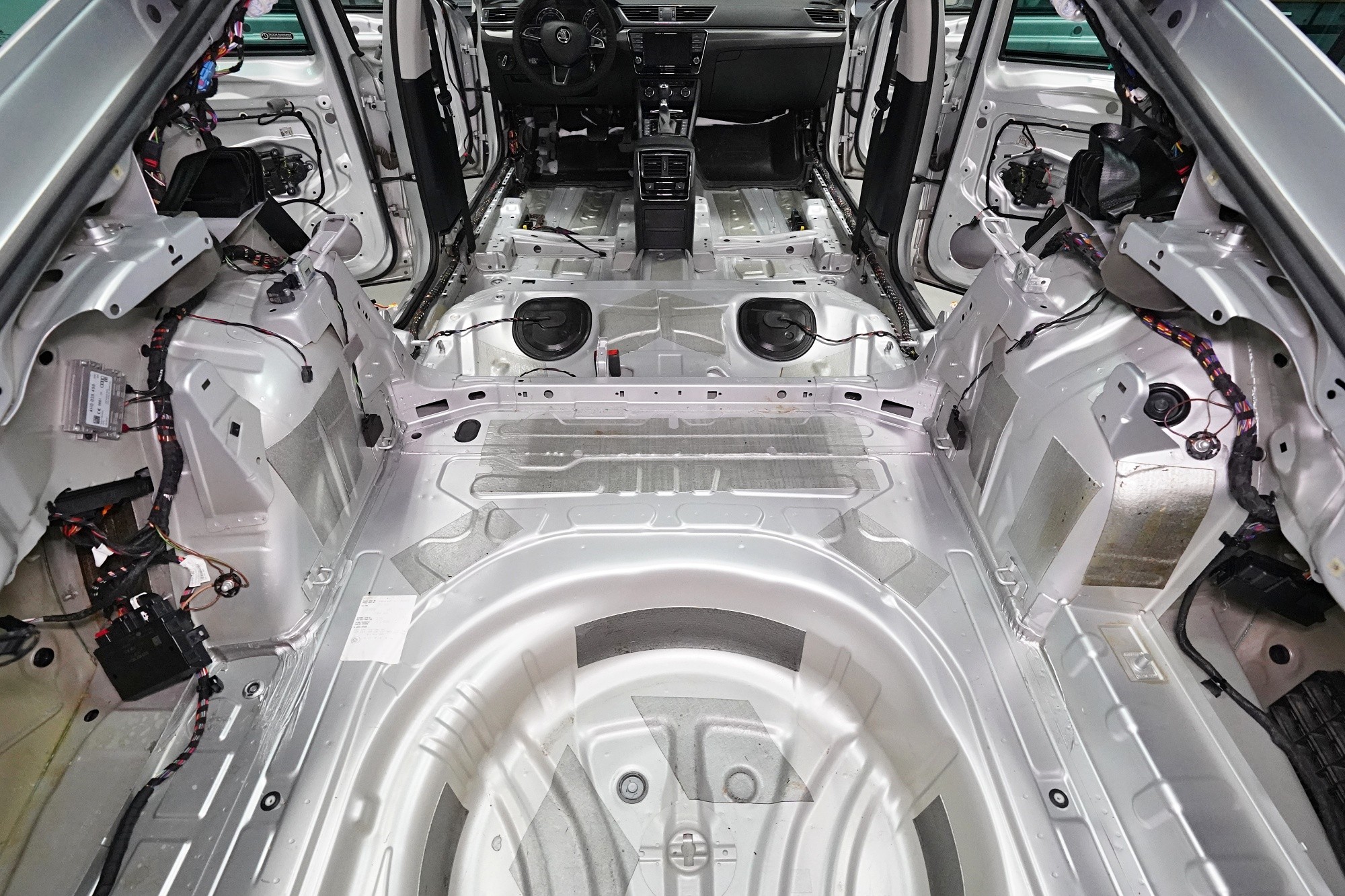

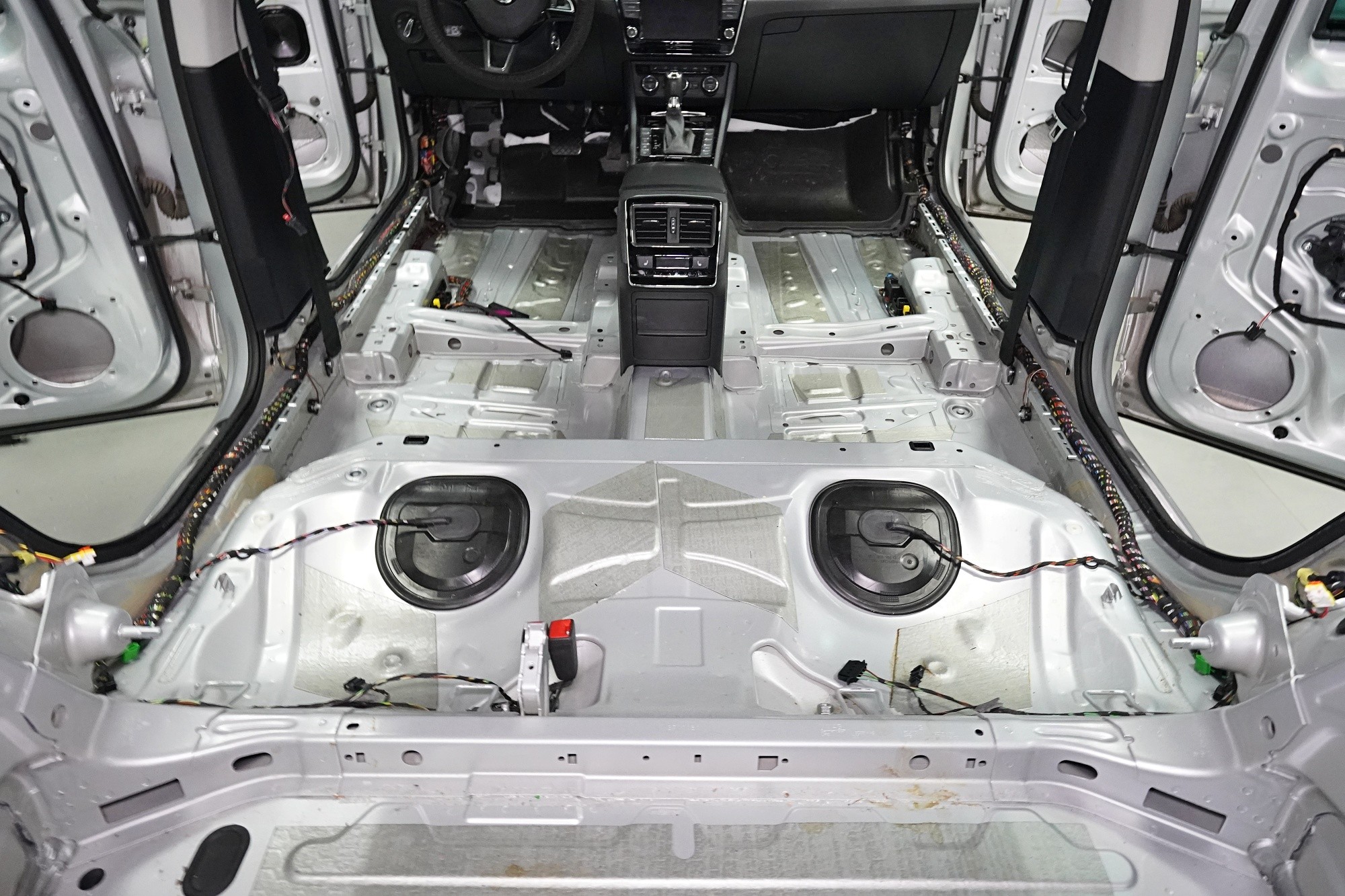

Superb je odstrojený a sami můžete vidět, že tovární zvuková izolace prakticky chybí. Pouze bodově byla nalepená na podbězích textilní izolace a převážně holé plechy způsobují výrazné vibrace karoserie a jsou samozřejmě velmi náchylné na hluk. Nic na tom nezmění tenká vrstva proti vibracím, kterou můžete najít pouze namátkově na podlaze a v zavazadlovém prostoru. Všechny plechy důkladně vyčistíme, odmastíme a pustíme se do práce.

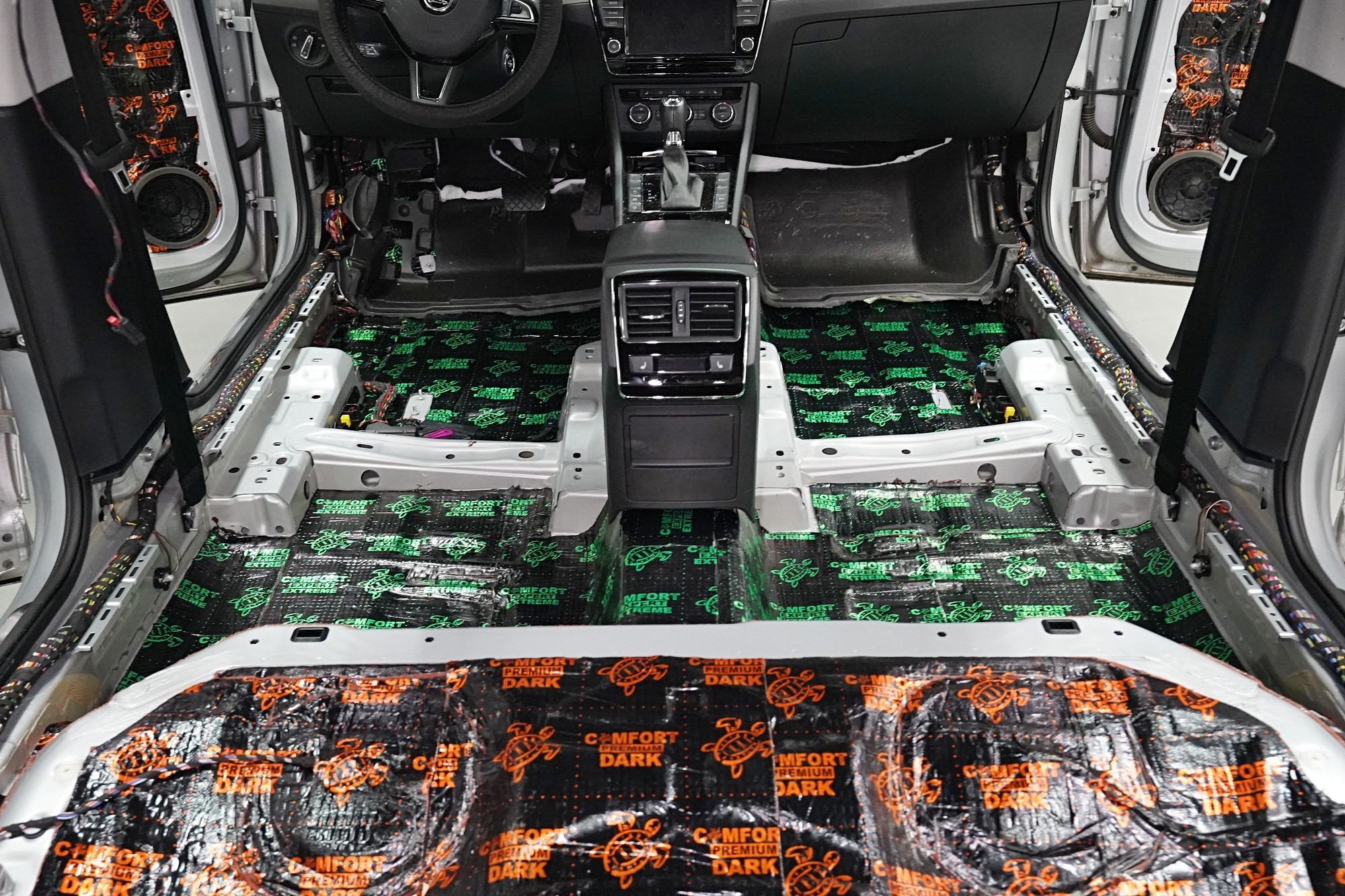

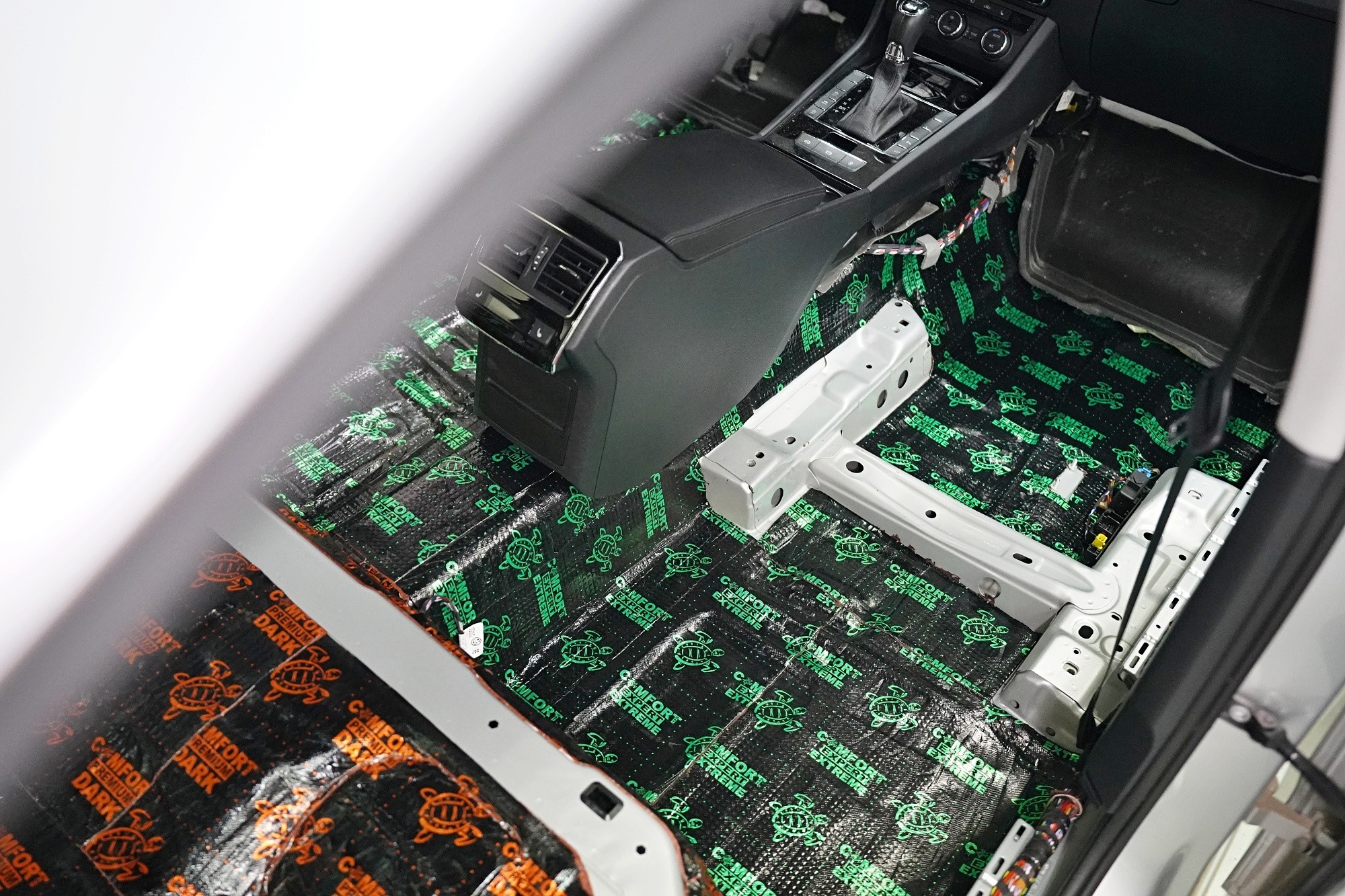

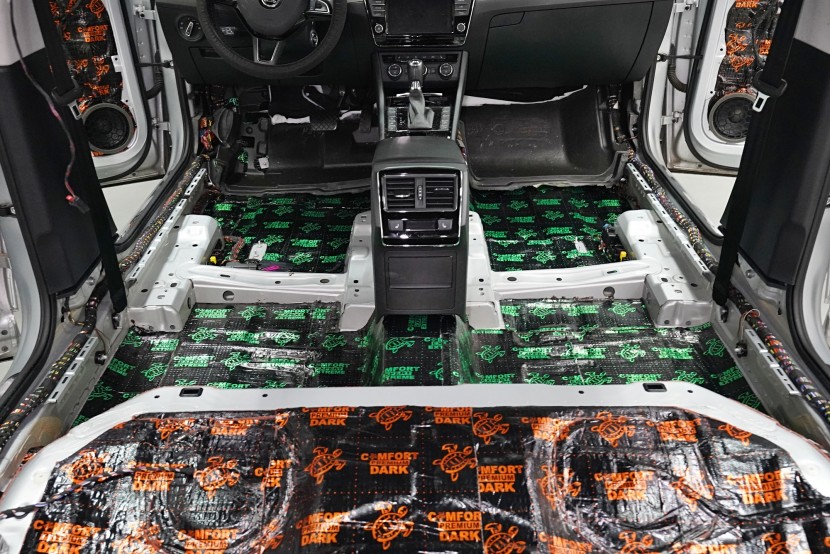

Nejprve se pouštíme do odhlučnění podlahy, které je kvůli výrazným vibracím a hluku zejména o nízkých frekvencích v rámci celého vozu zásadní. A právě proto u balíčku Expert Plus nově používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) rekordních 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm a perfektně se tedy hodí do našich instalací zaměřených na maximální účinnost.

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů, kde každý plní svou odlišnou funkci. Převážnou část materiálu tvoří horní vrstva z inovovaného bitumenu, který disponuje o 20% vyšší tuhostí než předcházející verze a umožní s nejvyšší účinností odfiltrovat vibrace i na těch nejvíce zatížených oblastech. Druhá vrstva ze speciálního odlehčeného tmelu vyniká kromě nízké hmotnosti extrémní přilnavostí. Takto účinný materiál je nezbytné před aplikací nahřát ve speciální peci na 55 stupňů, jinak je s ním nemožné pracovat. Proto je určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel.

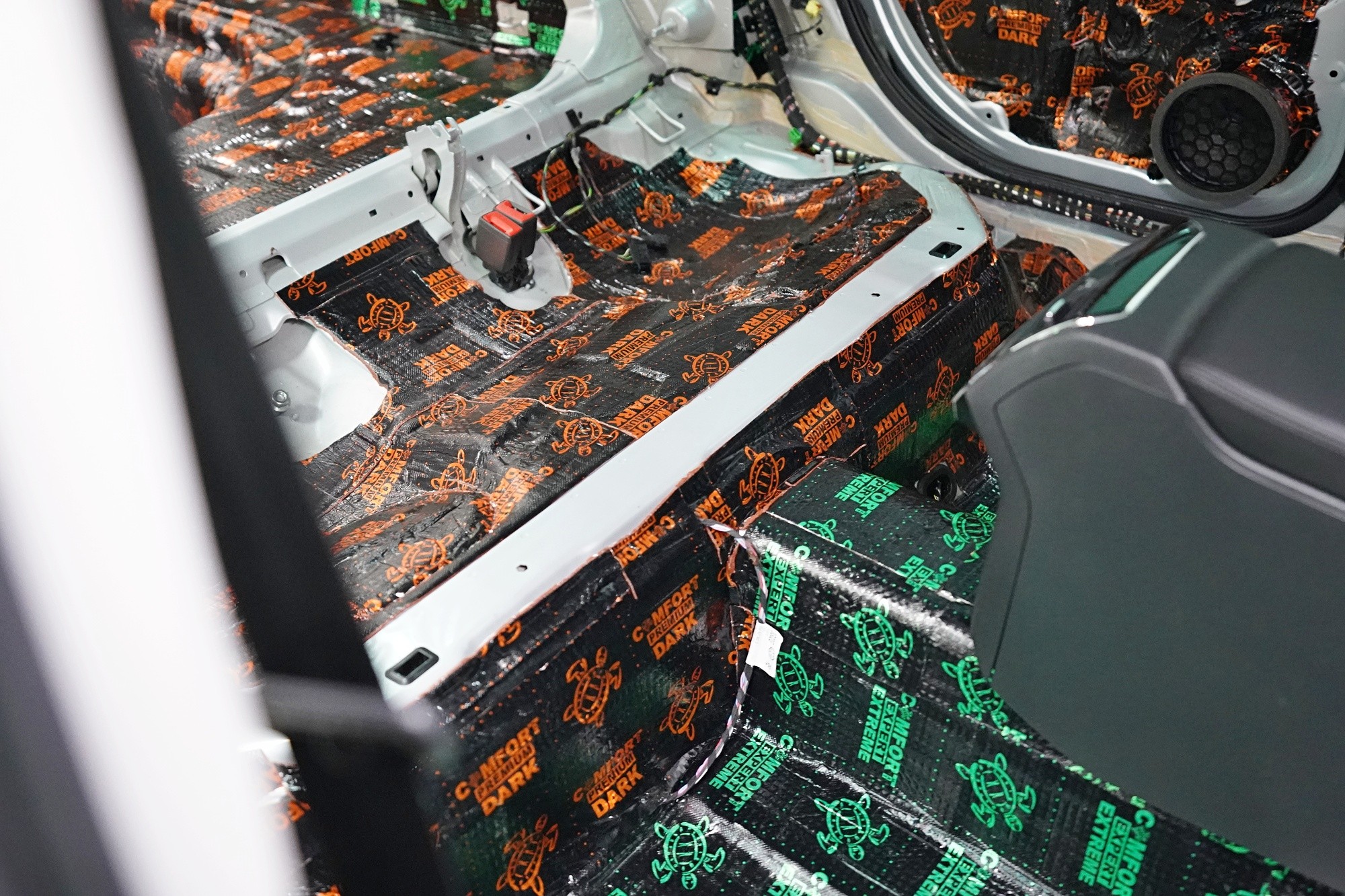

Na prostor pod zadními sedačkami jsme aplikovali antivibrační materiál Comfortmat Dark D3 o síle 3 mm a MLF 0,41 jednotek. Tato oblast není tak náchylná na hluk jako podlaha a navíc je zde velmi stísněný prostor. Proto je nezbytné aplikovat tenčí materiály, aby šlo bez problémů umístit sedačky na svou pozici.

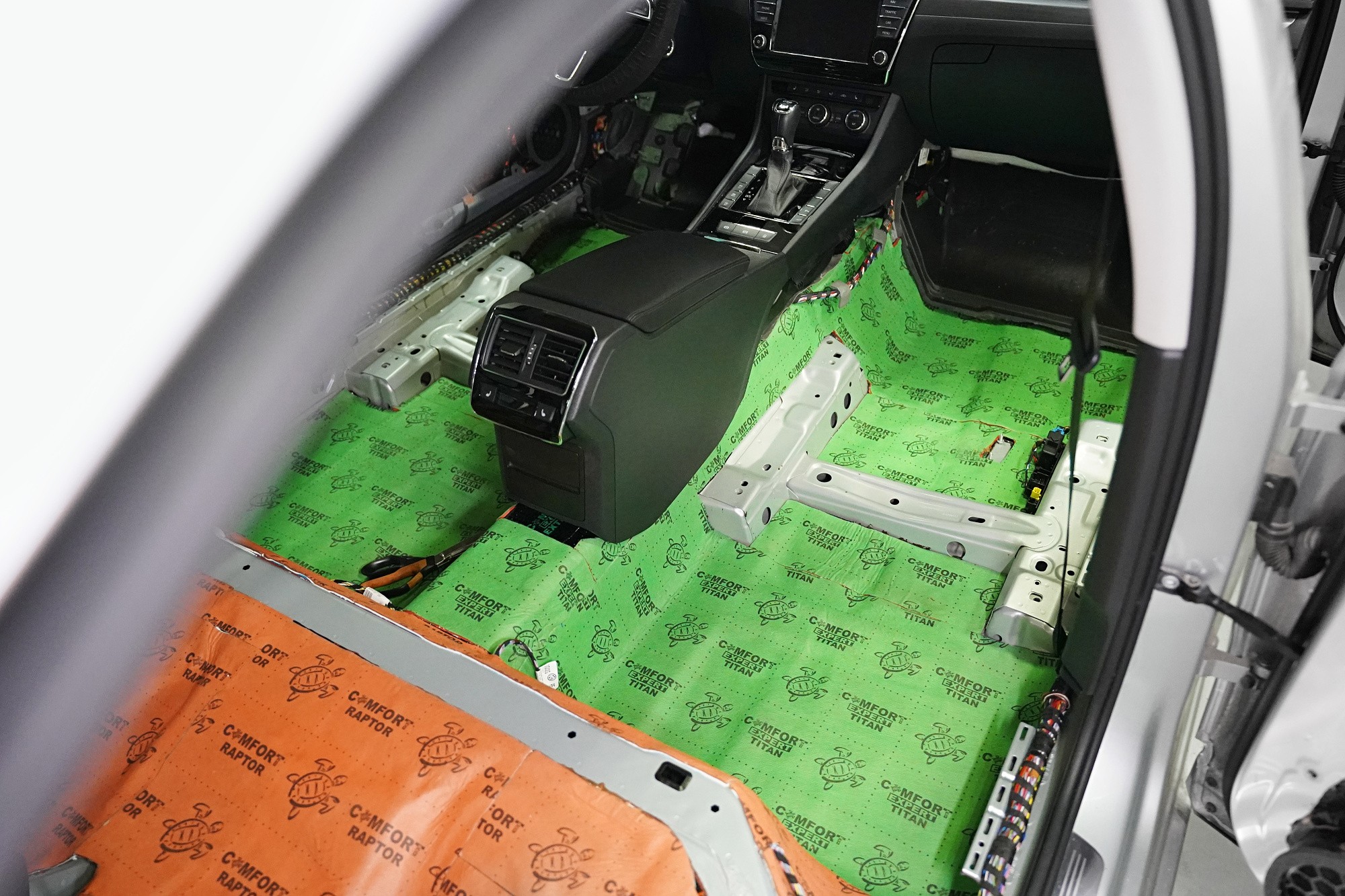

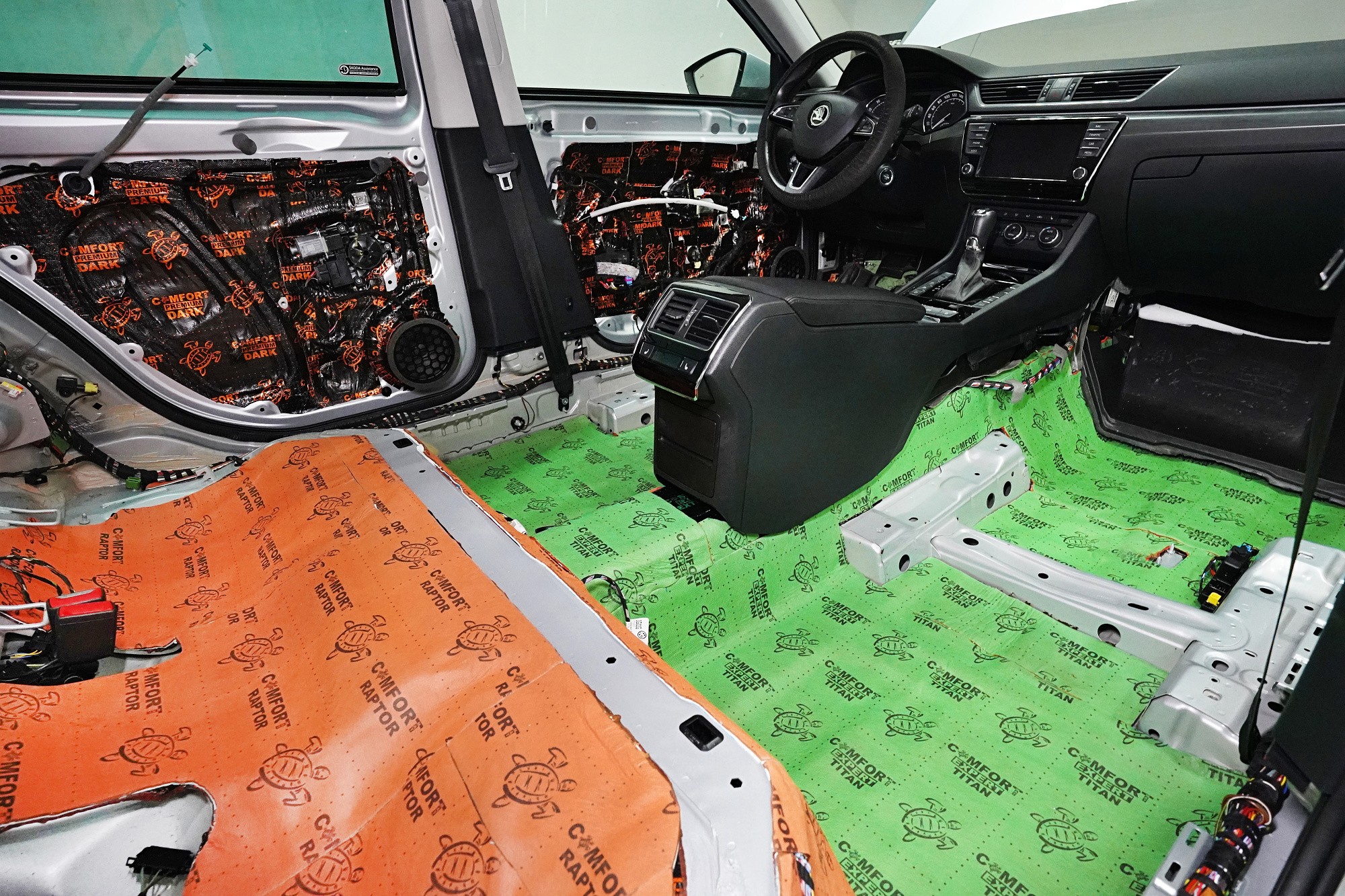

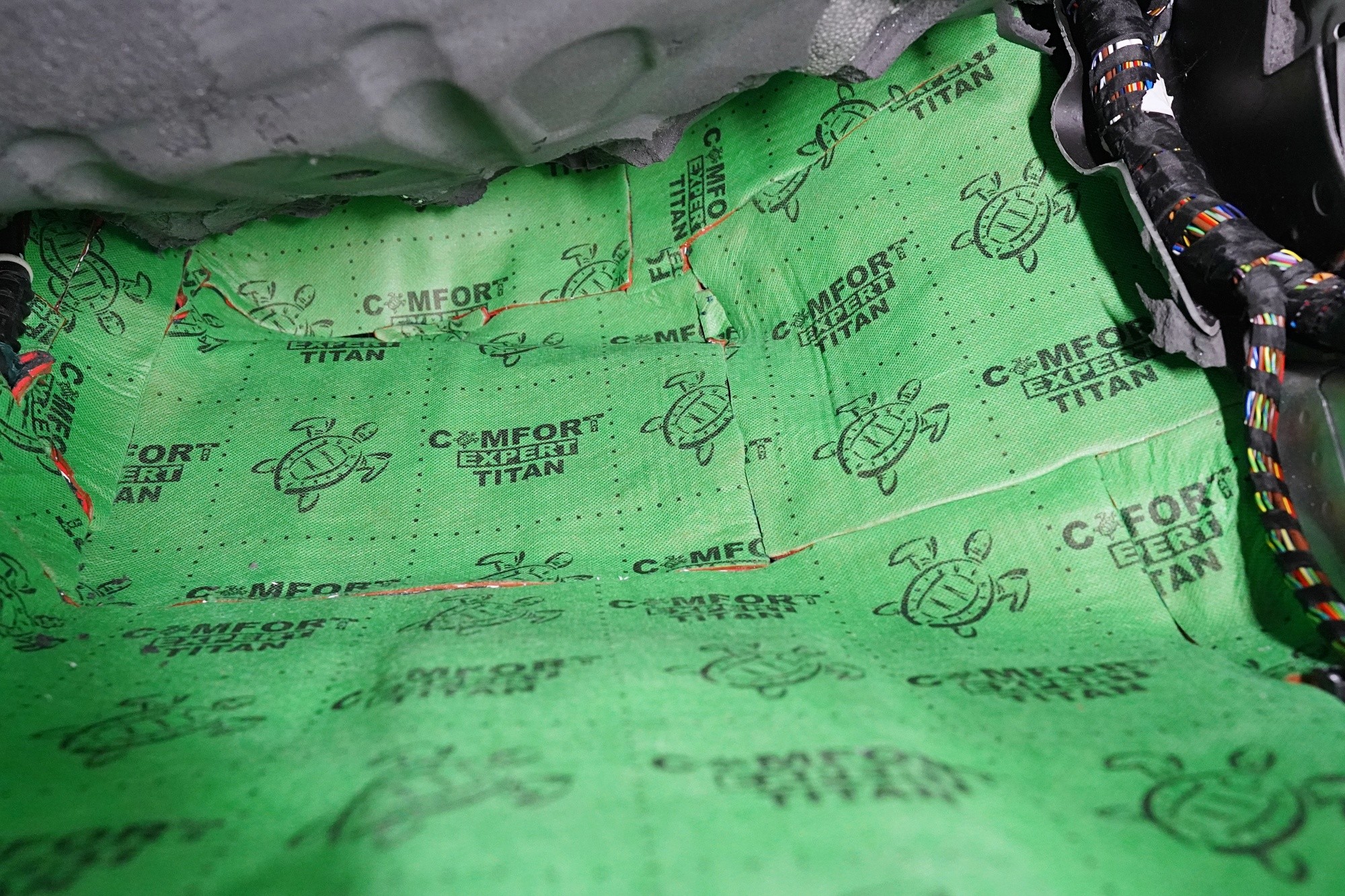

V případě odhlučnění v nejvyšší konfiguraci volíme ve druhé vrstvě Comfortmat Titan, kterému náleží titul nejúčinnějšího zvukově izolačního materiálu na současném trhu. Titan není levný, není ani lehký, ale celková tloušťka 8 mm spolu se 4 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 38 dB, což je momentálně nepřekonatelná hodnota. Materiál je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci.

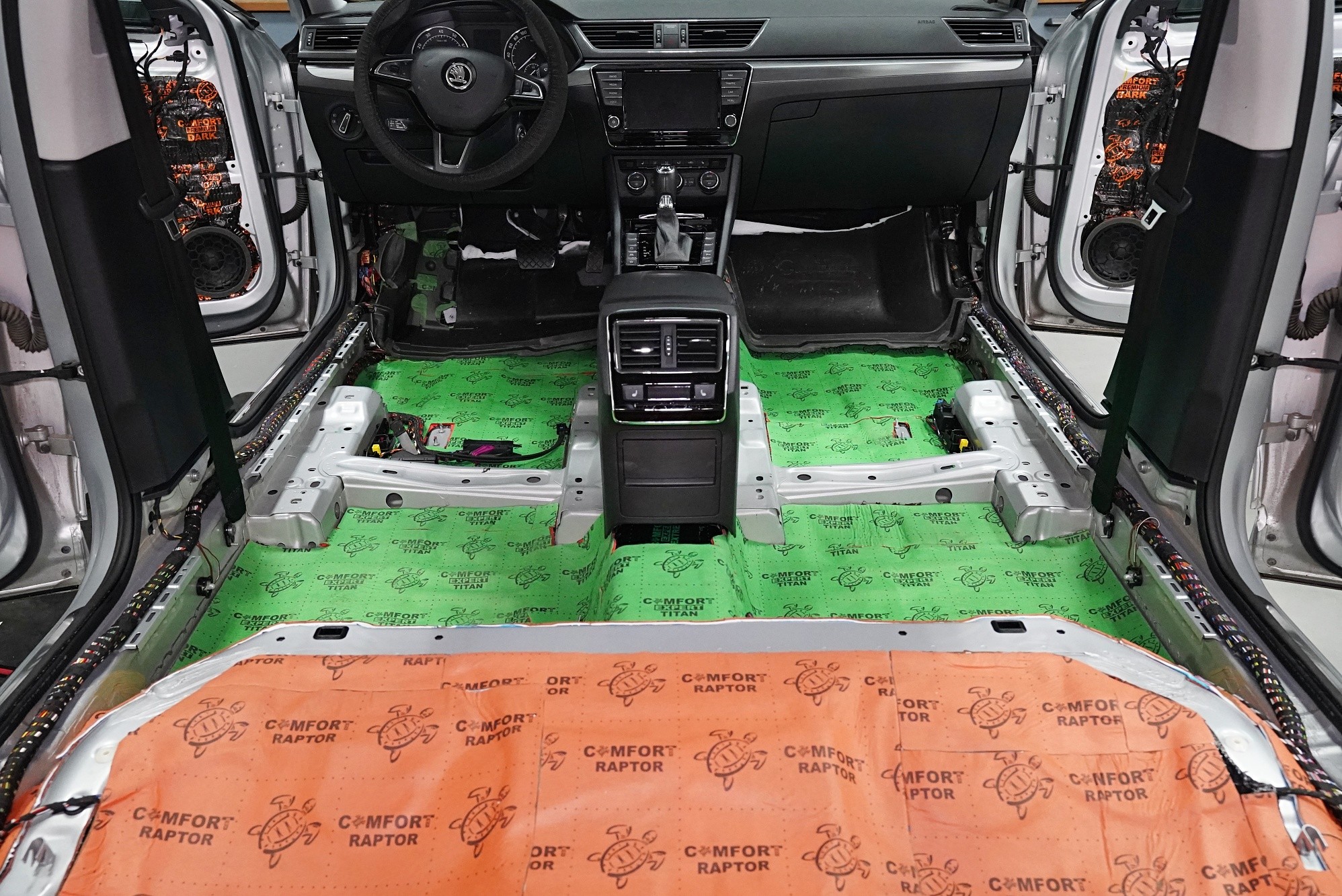

Titan spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Tovární odhlučnění v přední části vozu samozřejmě ponecháváme pro další zvýšení účinku našeho odhlučnění.

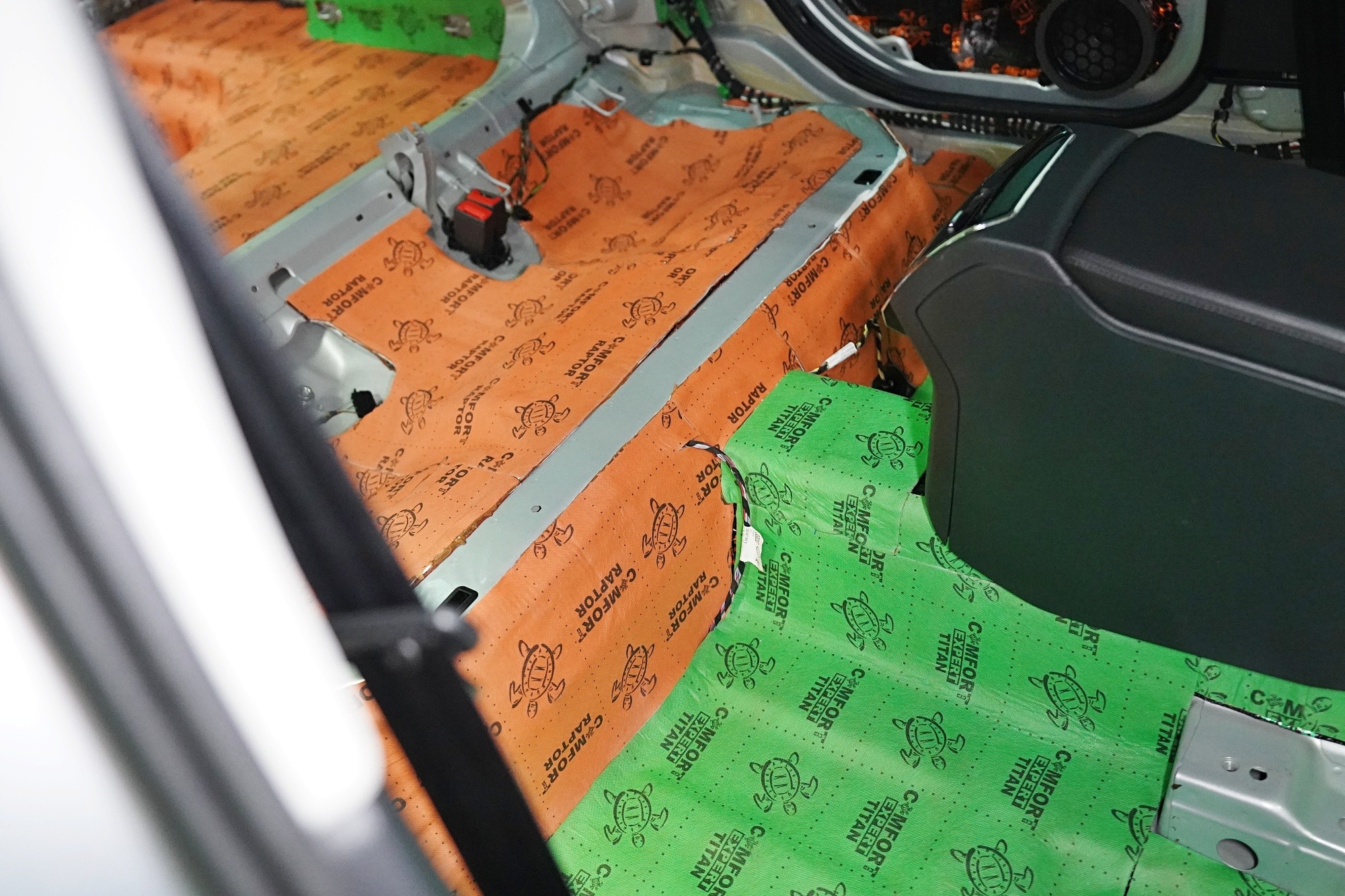

Na prostor pod zadními sedačkami zpravidla aplikujeme membránový materiál Comfortmat Raptor, který je určený zejména pro oblasti se stísněným prostorem. Tloušťka pouhých 4 mm a přitom složení s 2 mm silnou protihlukovou membránou umožňuje až neskutečnou zvukovou izolaci 30 dB.

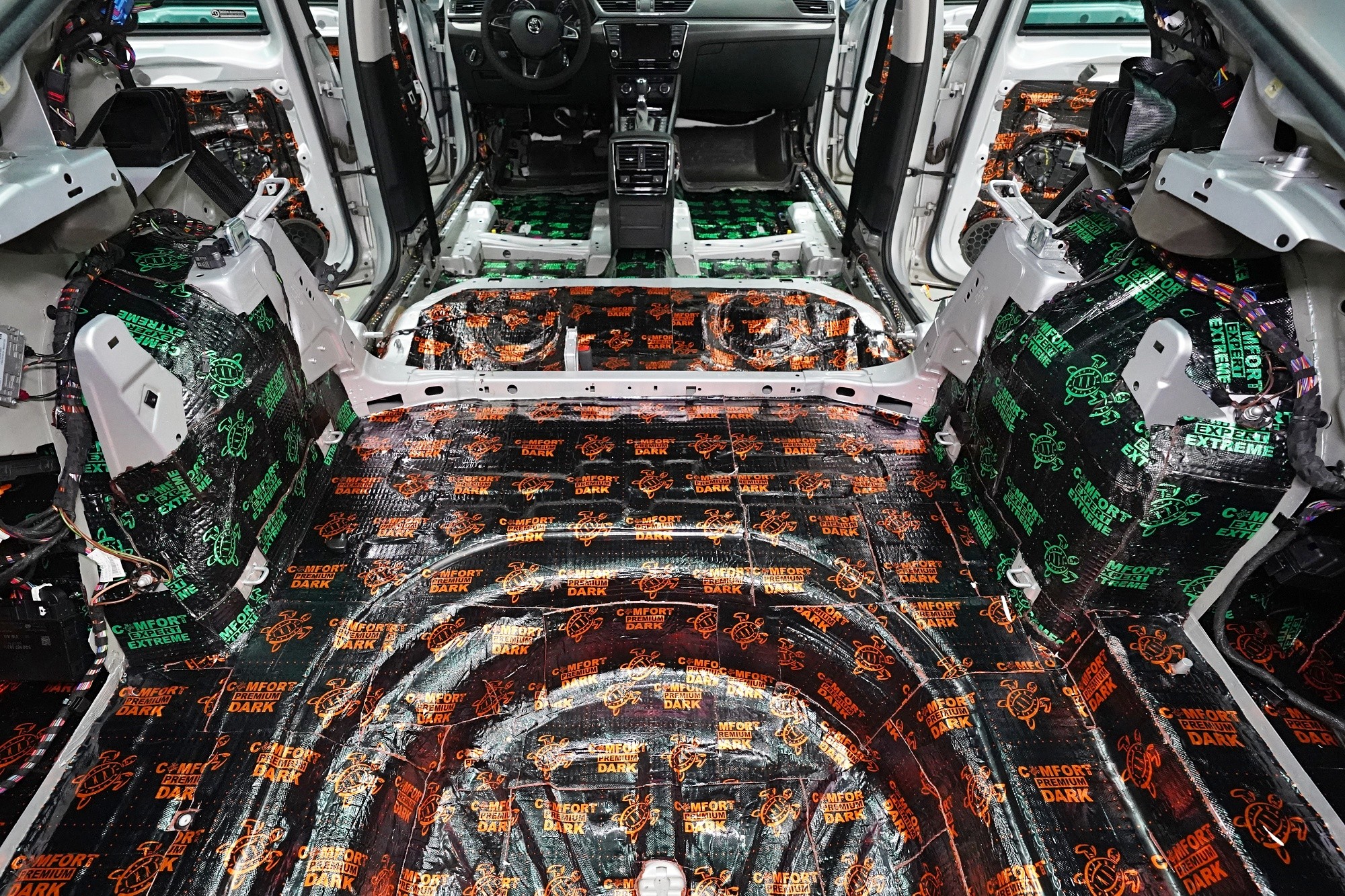

Zavazadlový prostor odhlučňujeme podobným způsobem, protože všudypřítomné vibrace a hluk zejména od pneumatik je nezbytné co nejvíce omezit. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

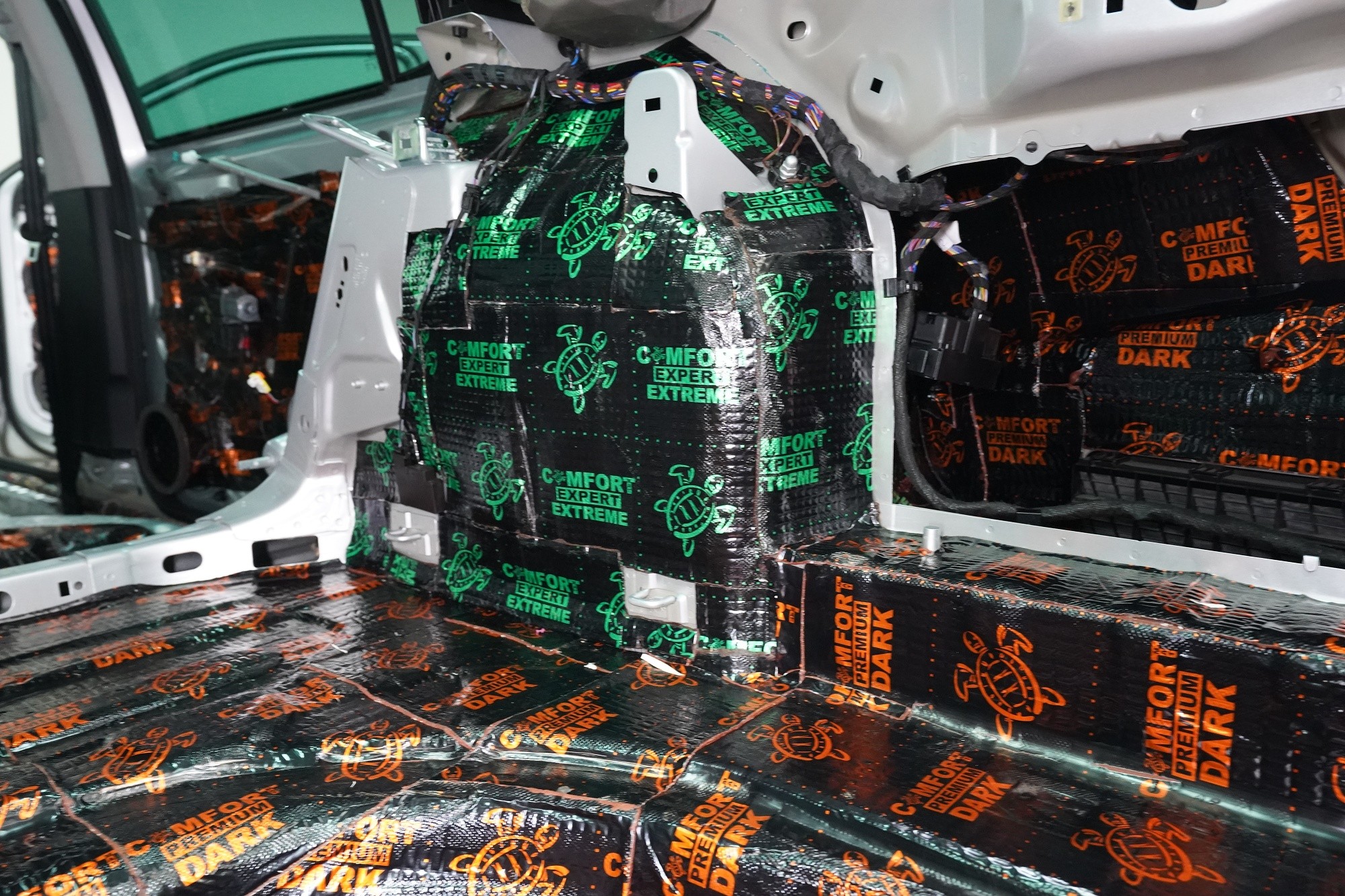

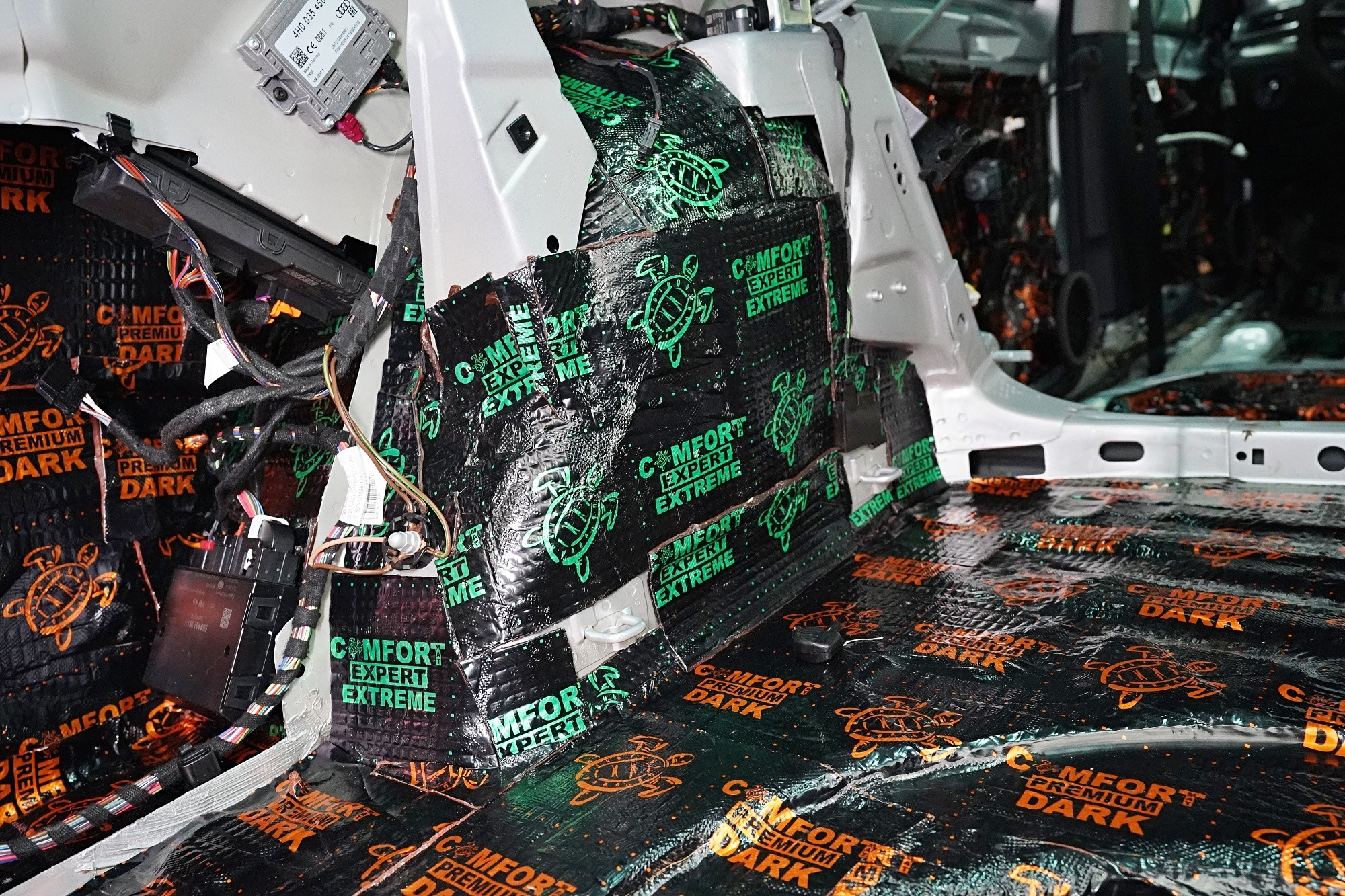

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu antivibračním materiálem Comfortmat Extreme s tloušťkou 3,5 mm a přitom nepřekonatelným MLF 0,63 jednotek. Díky takovým hodnotám je Extreme zabiják veškerých vibrací i nízkofrekvenčního hluku, který je typický pro zadní podběhy. Na blatníky aplikujeme u balíčku Expert Plus taktéž antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek.

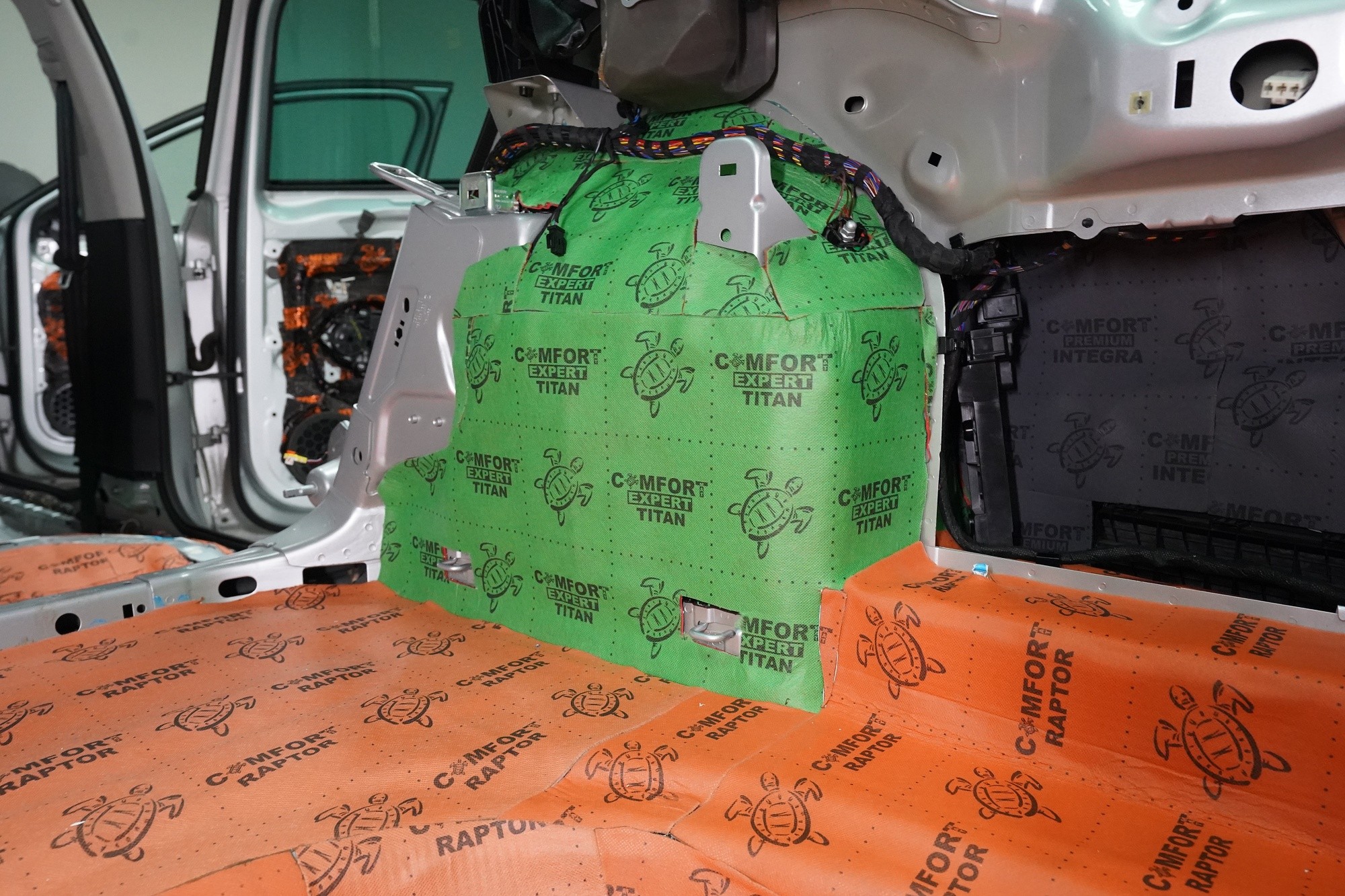

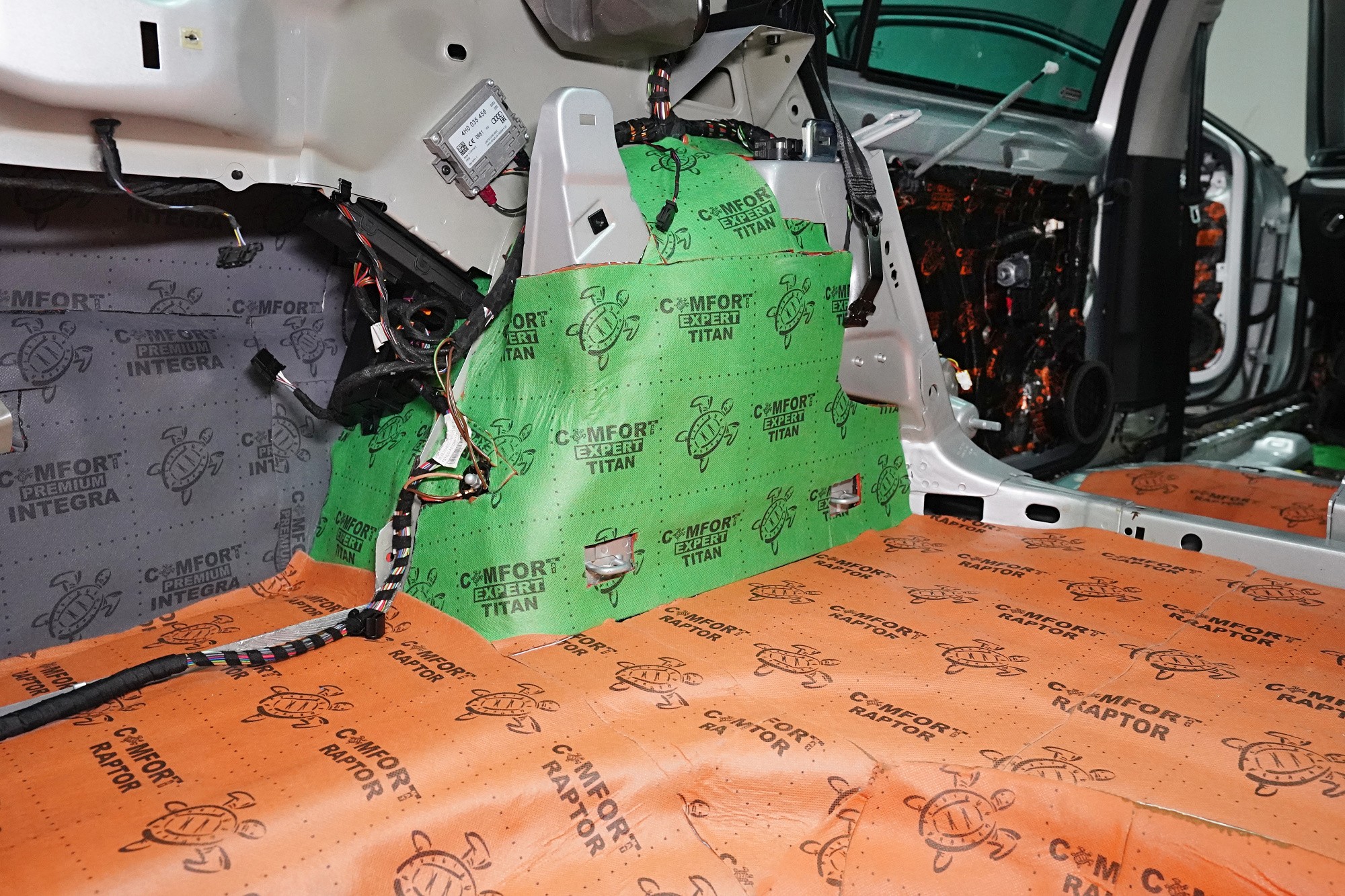

V druhé vrstvě najdete v zavazadlovém prostoru obvykle tři různé materiály a to ne pouze z estetických důvodů. Každá oblast je zatížena jinak intenzivním hlukem a je nezbytné volit odpovídající materiály. Na dno kufru aplikujeme zpravidla membránový materiál Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku pouhých 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru.

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy. Comfortmat Titan se vyznačuje při své tloušťce 8 mm rekordní schopností zvukové izolace 38 dB a kde jinde tento brutální materiál použít, než na zadní podběhy. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 28 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří, kde ještě více vyniknou jeho vlastnosti.

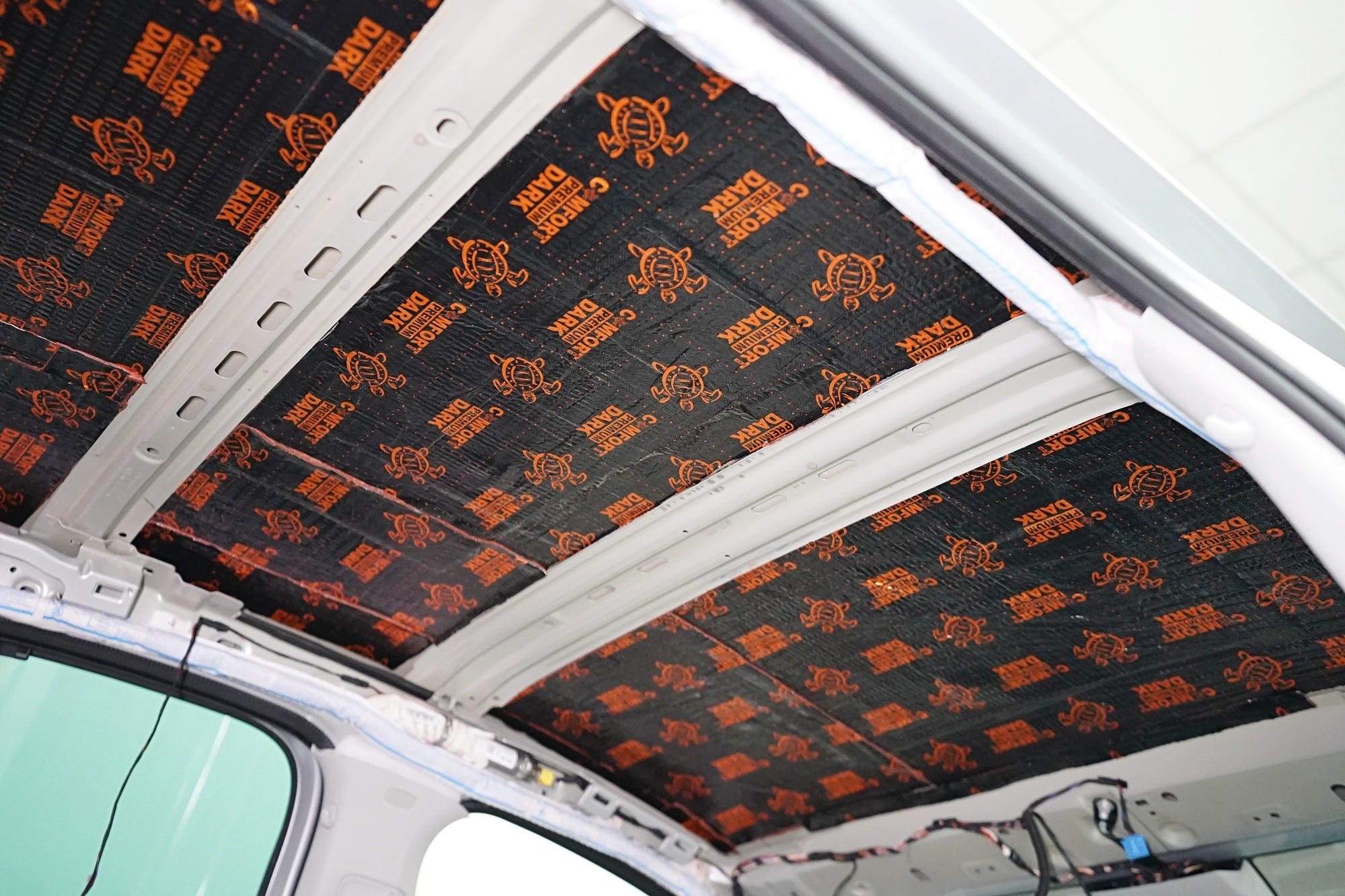

U balíčku Expert Plus odhlučňujeme dvěma vrstvami i střechu. Tou první je lehký antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek. Dark střechu zpevní, zamezí vibracím a například i hluku od dešťových kapek. Díky důkladnému rozválečkování a perfektní adhezi materiálu se nemusíte obávat odlepení během celé životnosti vozu.

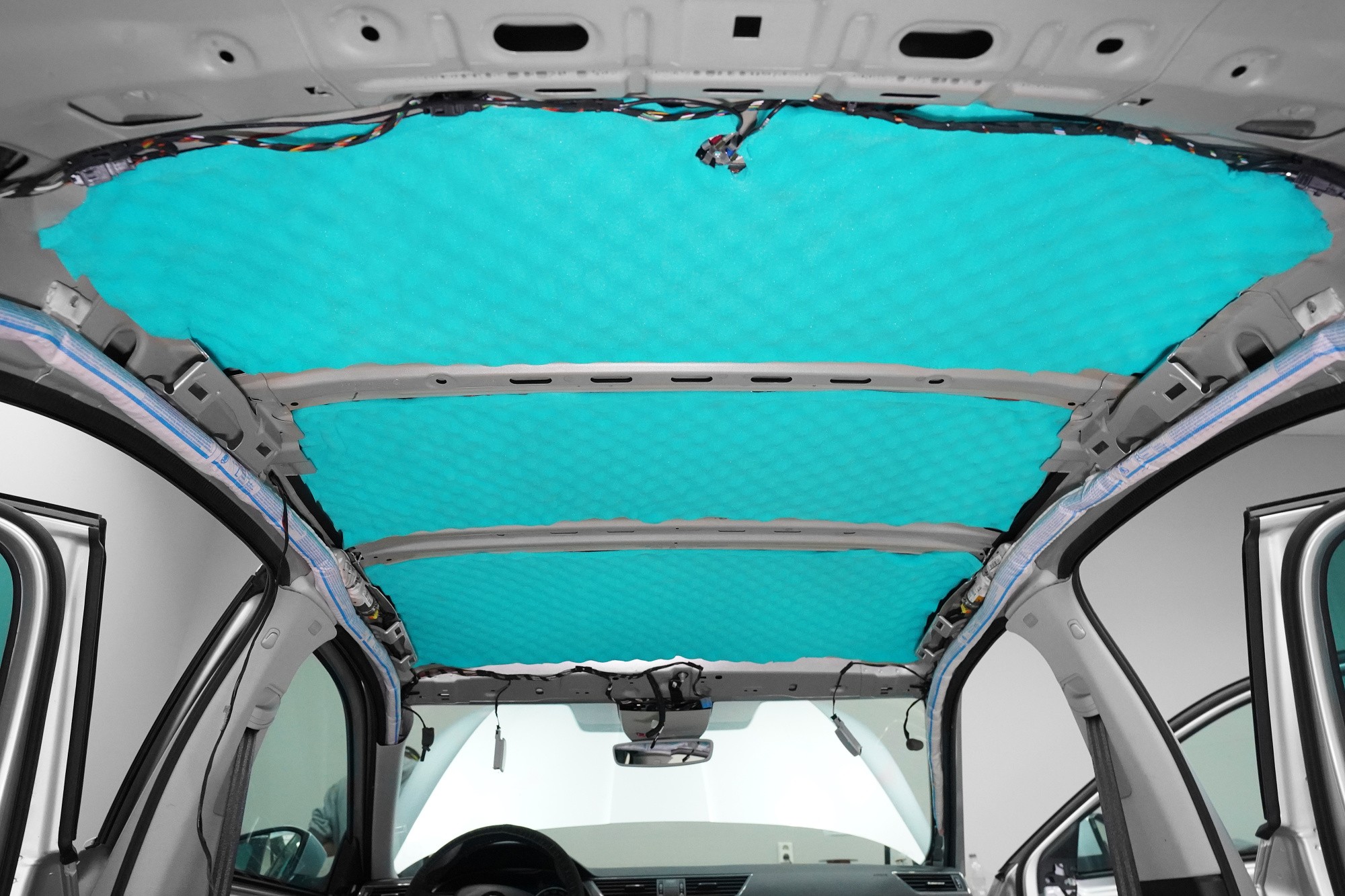

Druhou vrstvu tvoří profesionální zvukově absorpční materiál z polyuretanové pěny, konkrétně Comfortmat Soft Wave Expert o tloušťce 15 mm. Soft Wave zamezí aerodynamickému a okolním silničnímu hluku proniknout přes střechu do interiéru a eliminuje tření mezi čalouněním střechy kovem. Materiál má i tepelně izolační funkci a vůz je tedy kompletně chráněn před tepelnými ztrátami v každém ročním období.

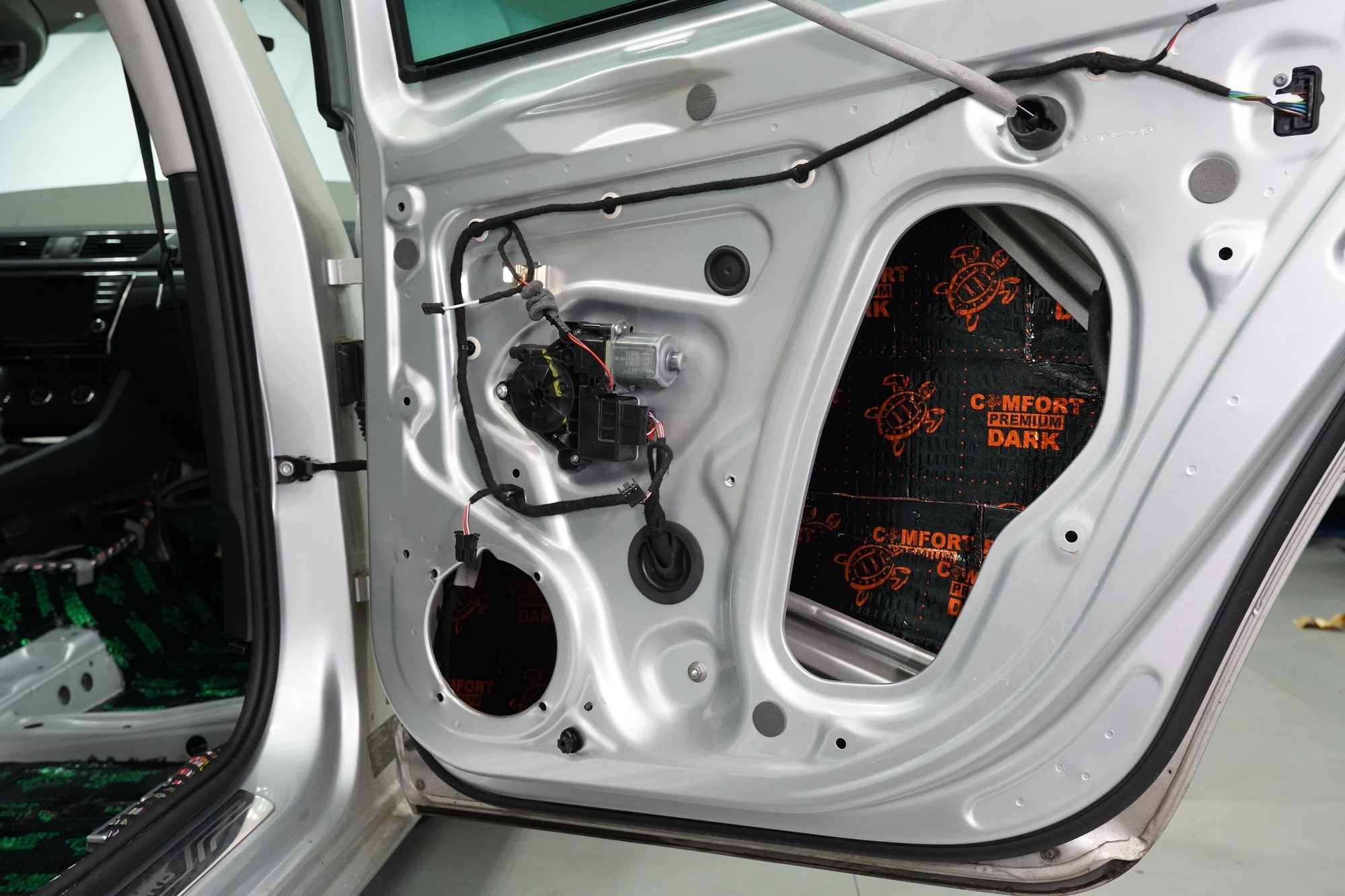

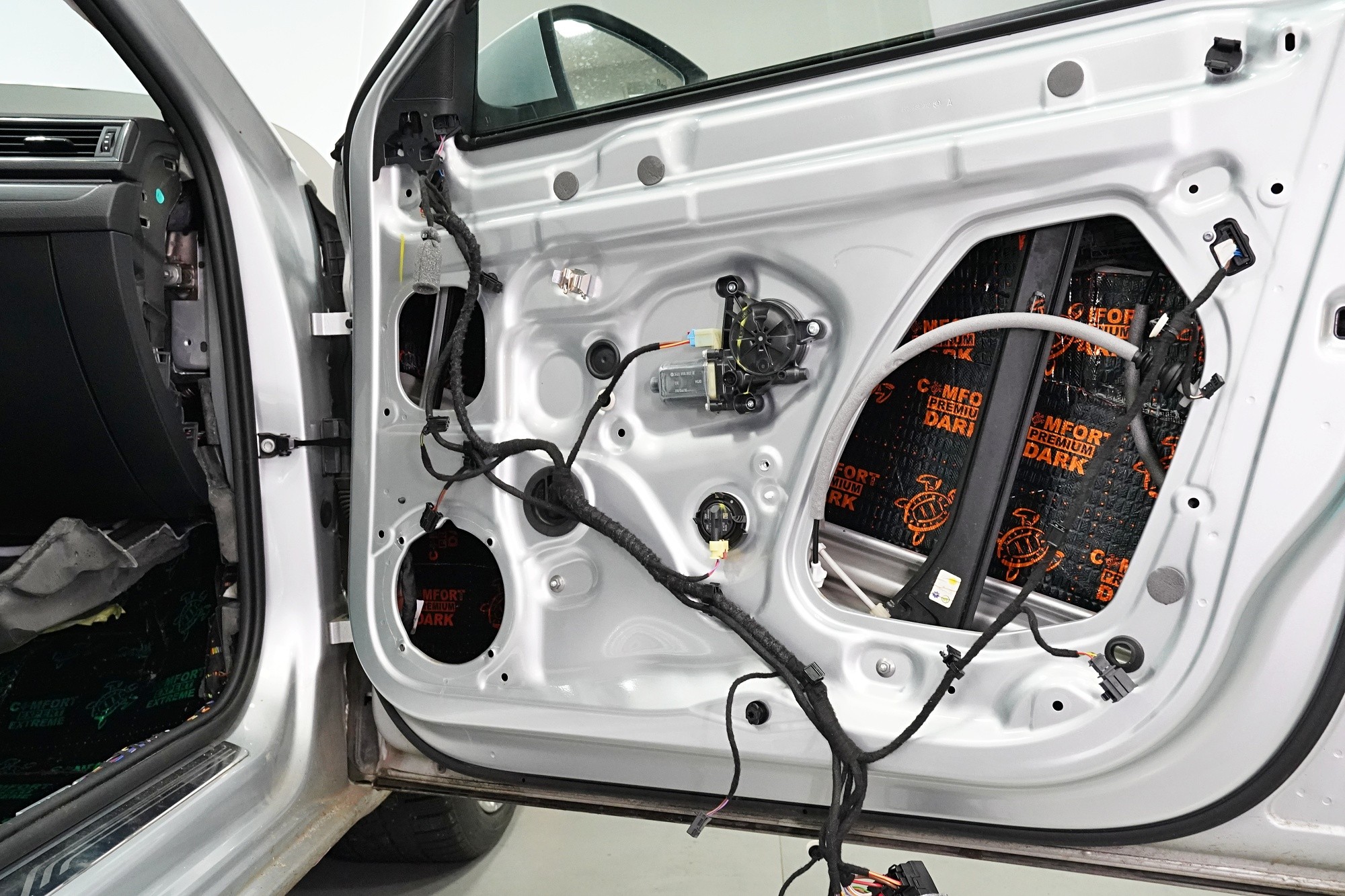

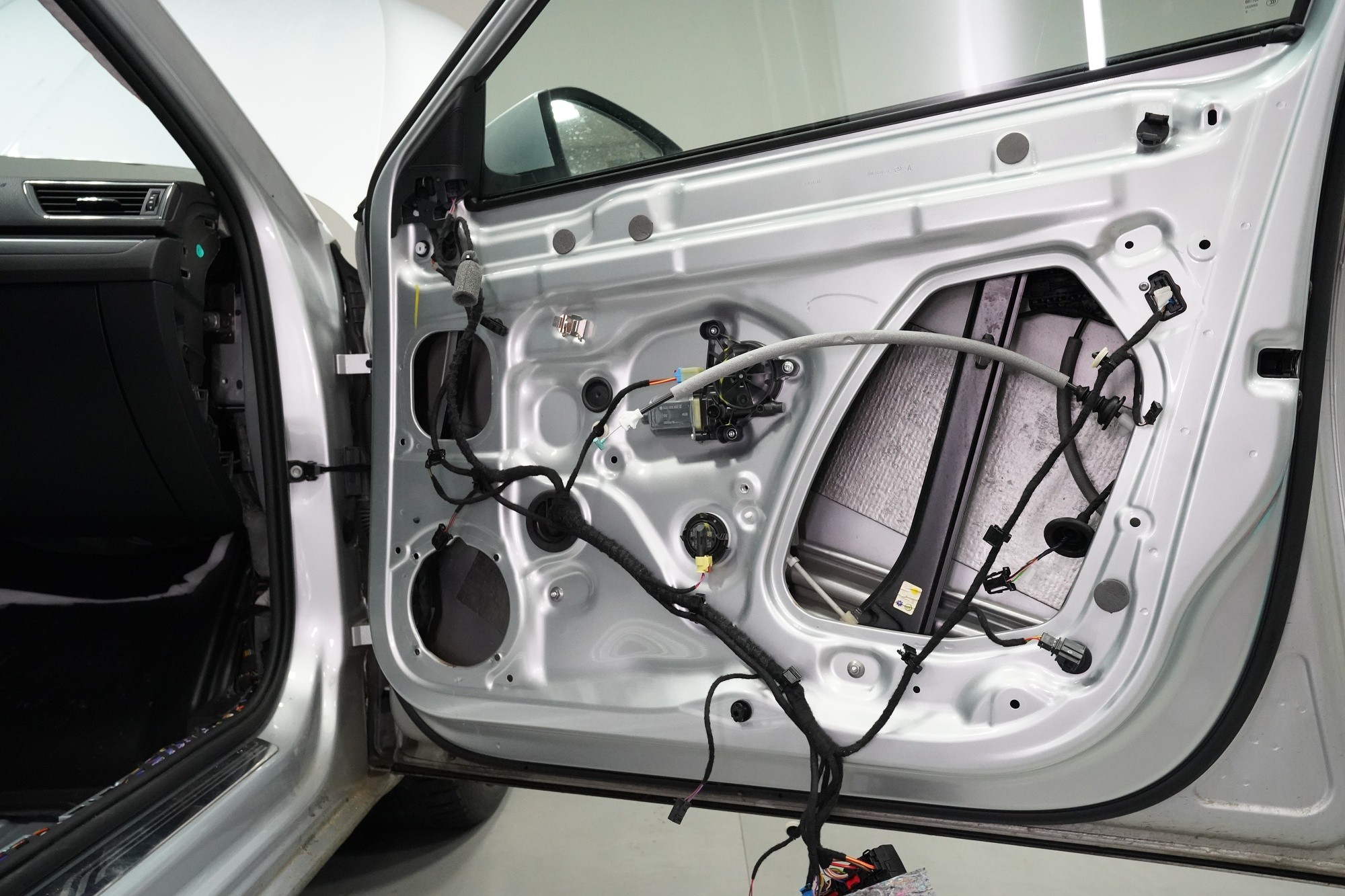

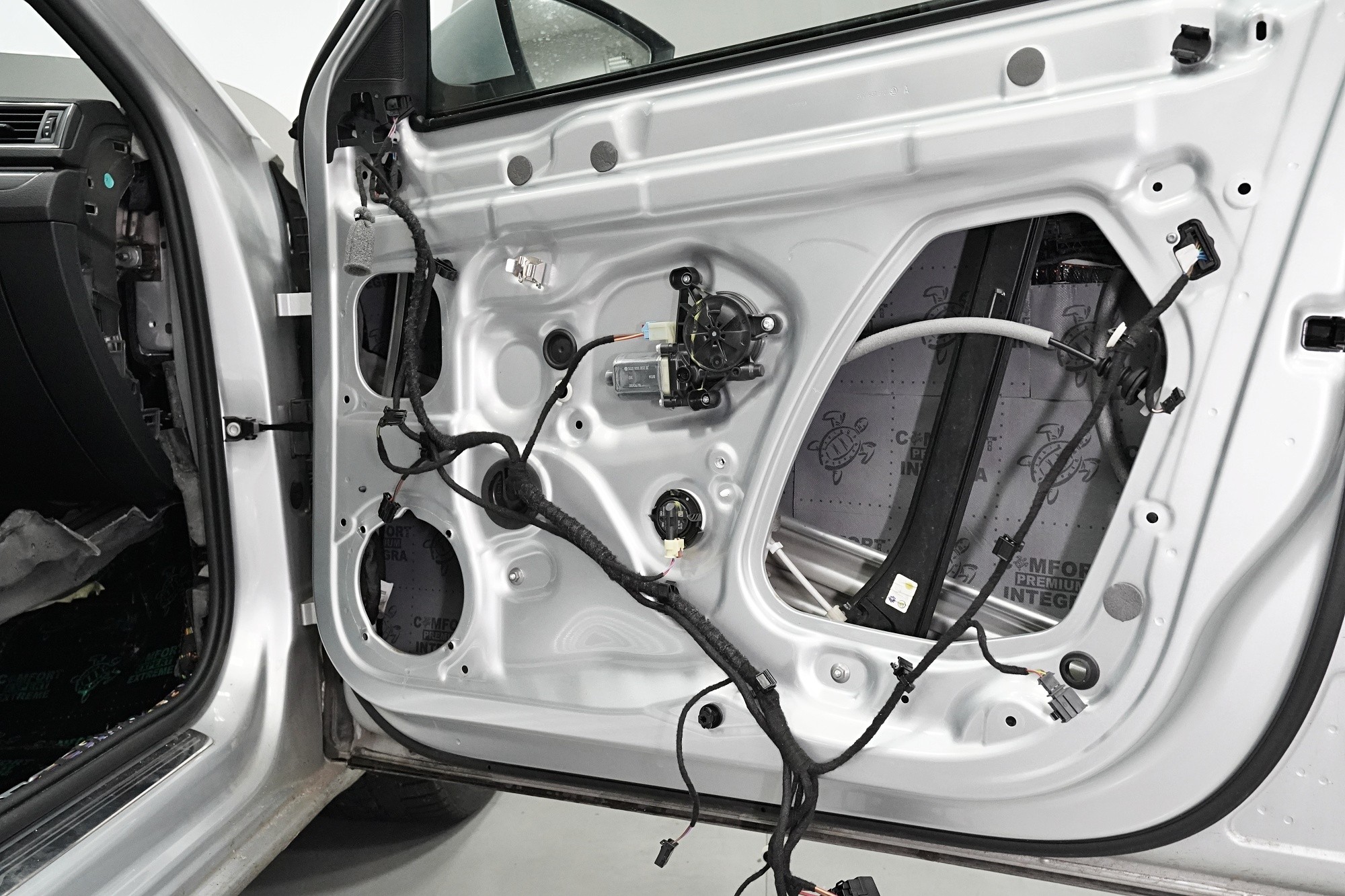

Dveře odhlučňujeme celkem v 5 vrstvách. V rámci balíčku Expert Plus volíme silnější antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Dark D3 o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

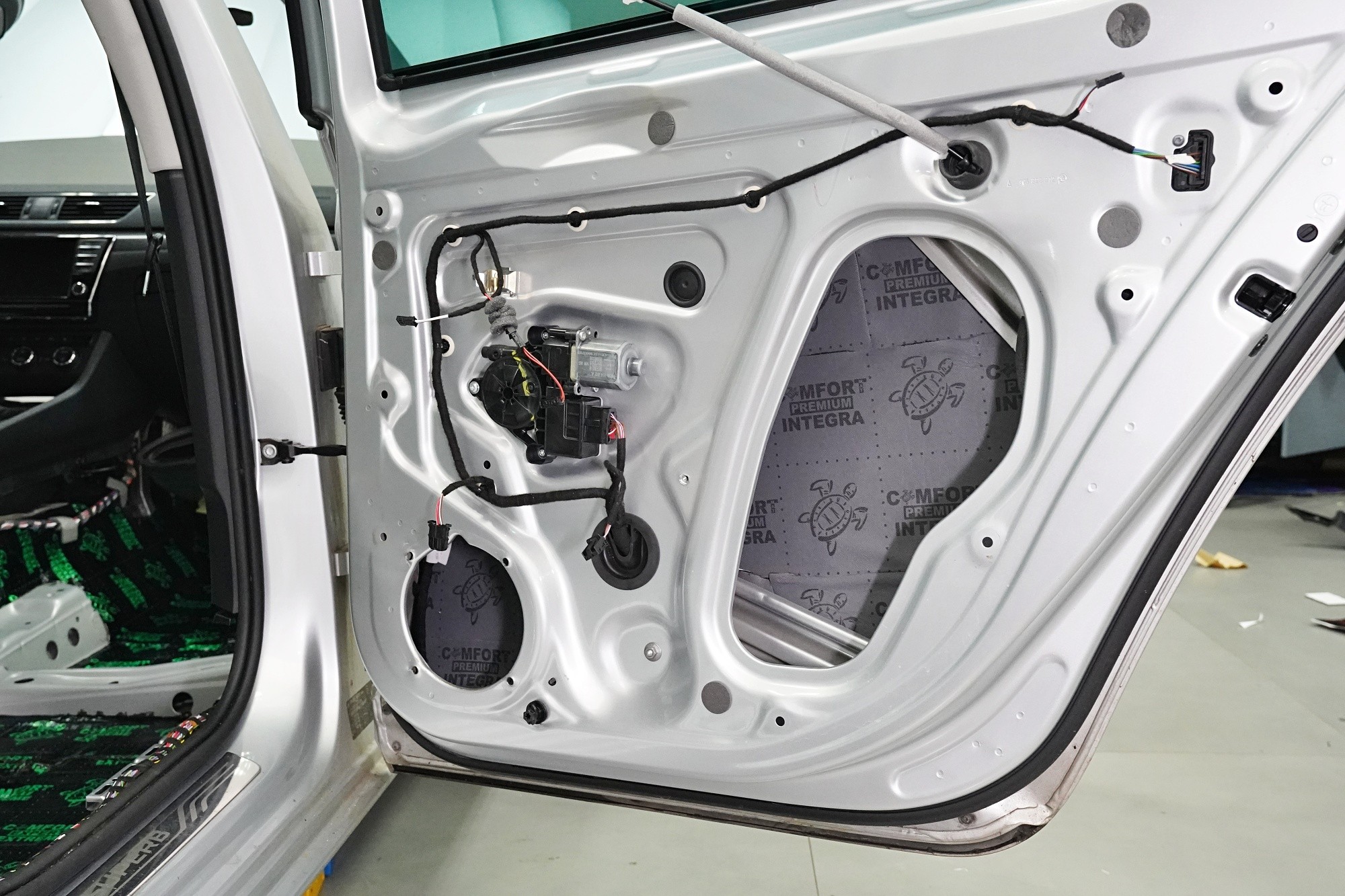

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

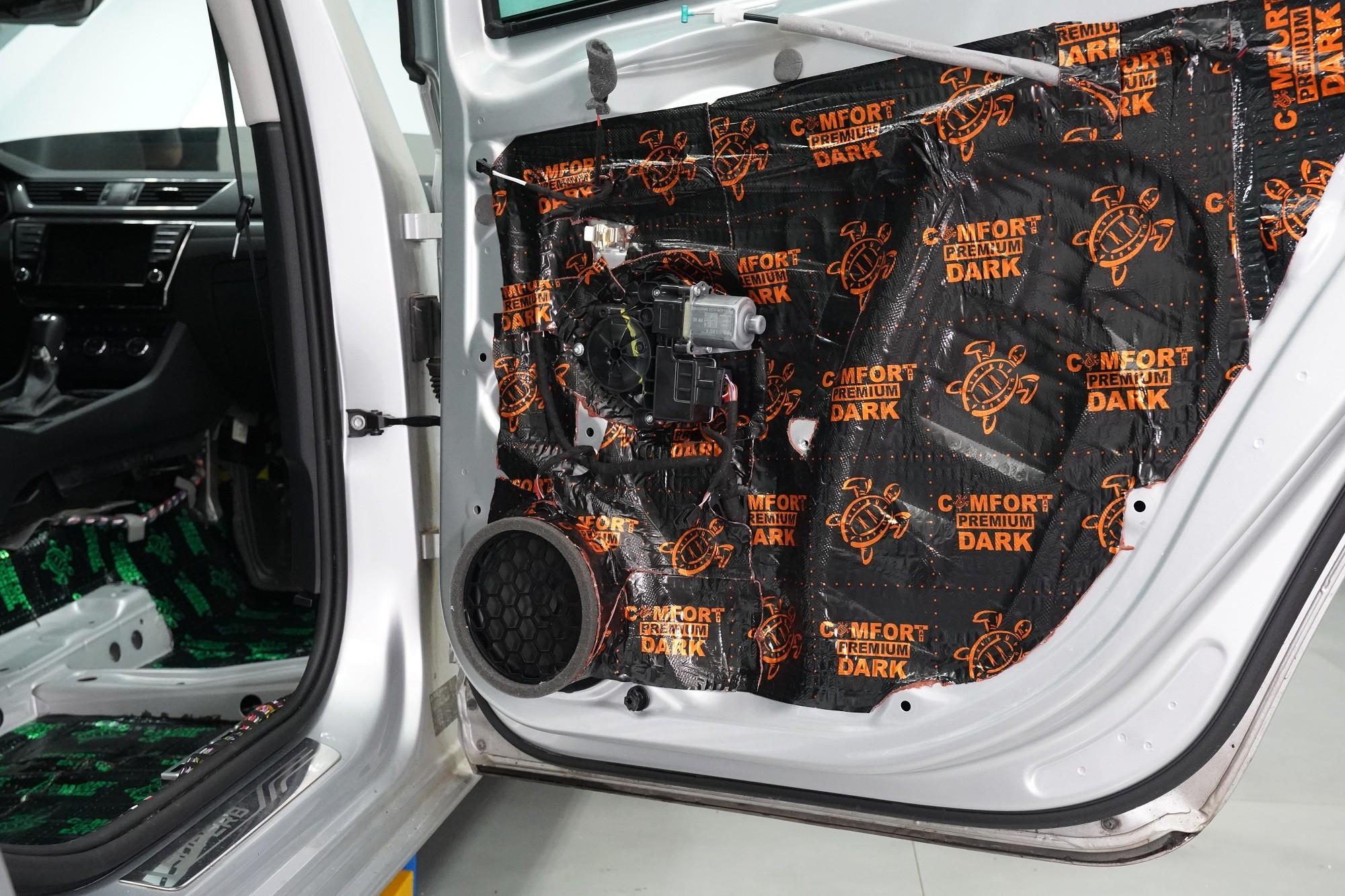

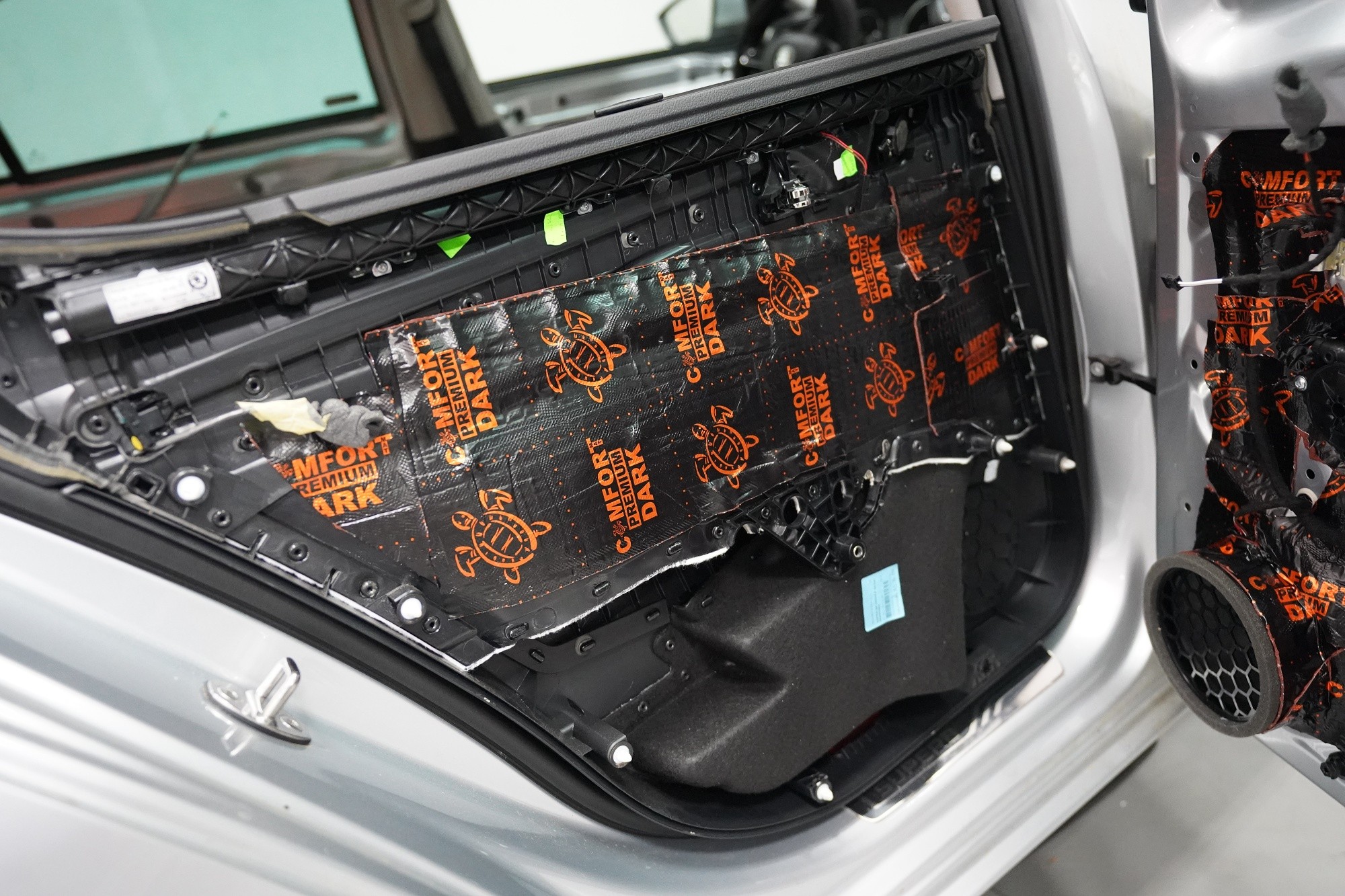

Následně aplikujeme taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

Čtvrtou vrstvou odhlučnění dveří je opět odlehčený antivibrační materiál Comfortmat D2, který aplikujeme bodově i na plastové výplně dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby.

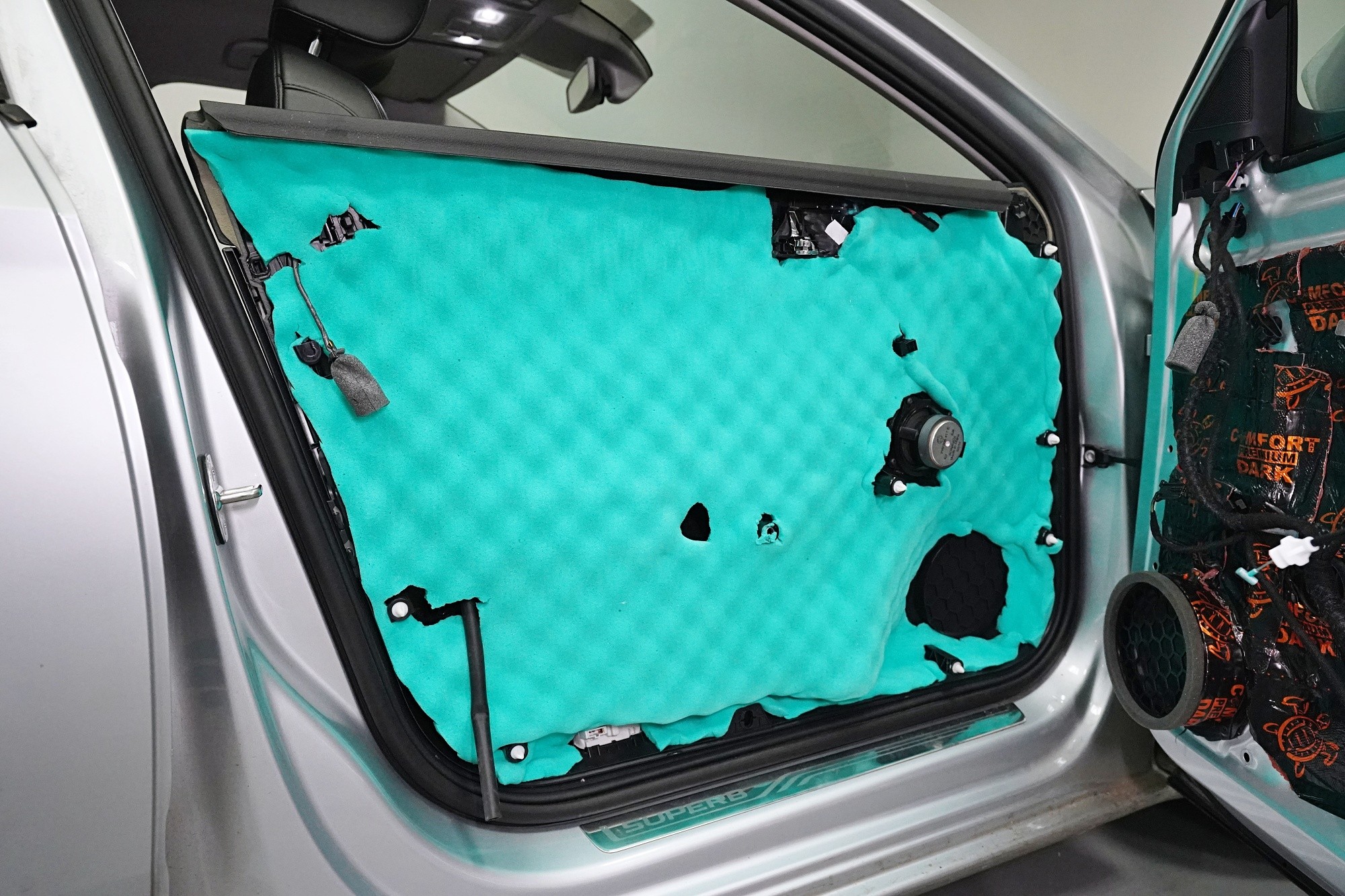

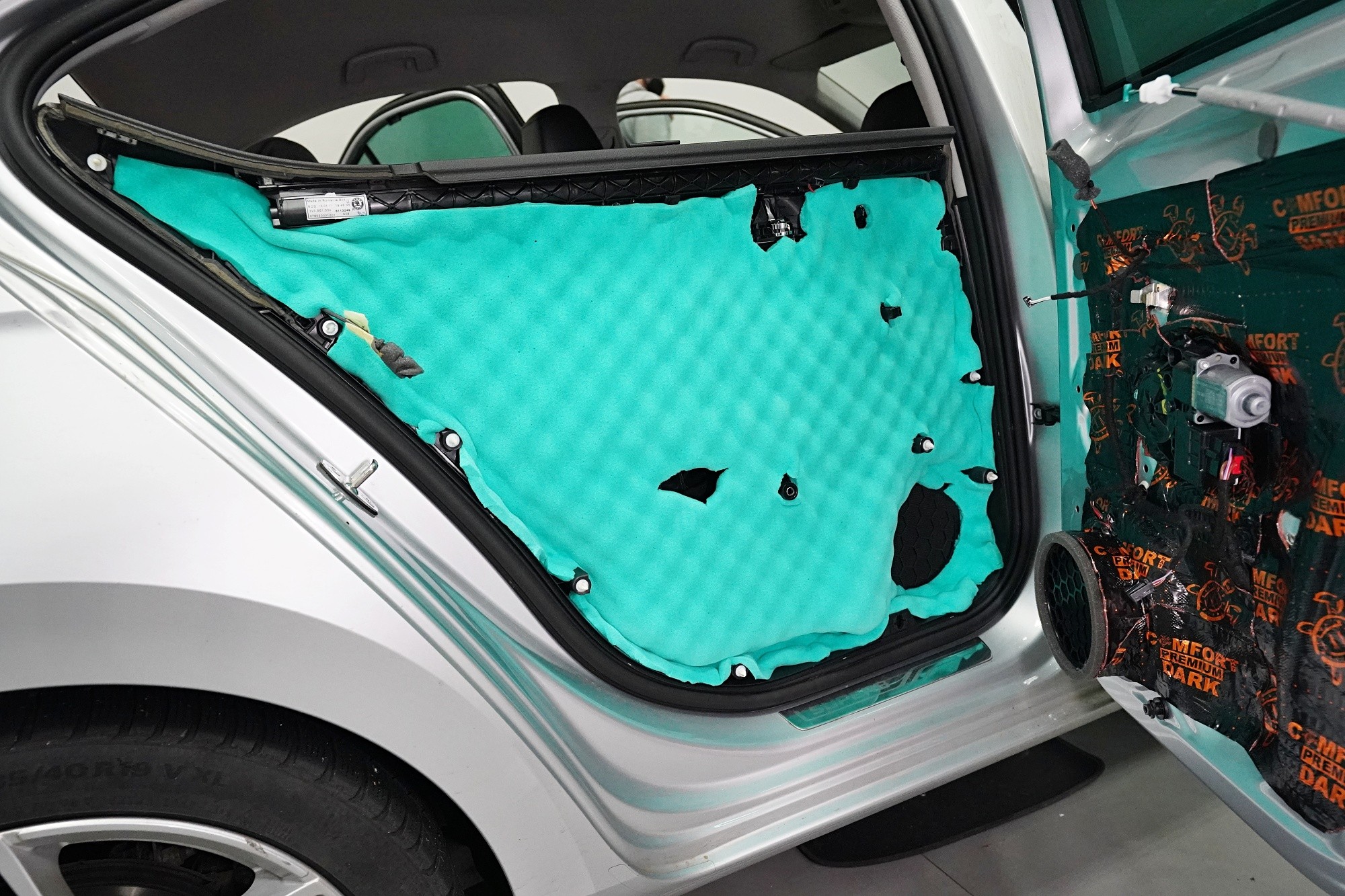

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u bočních dveří.

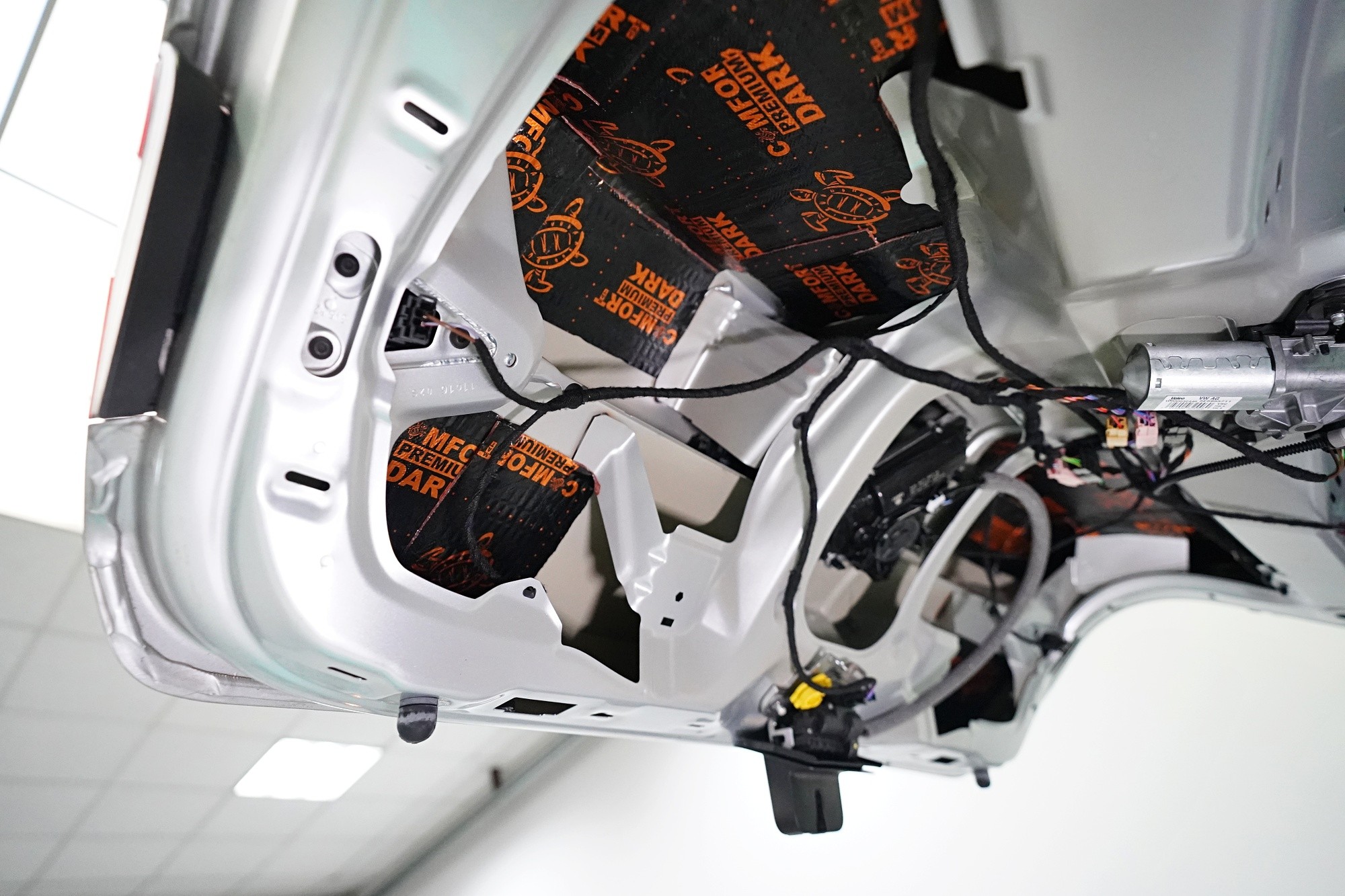

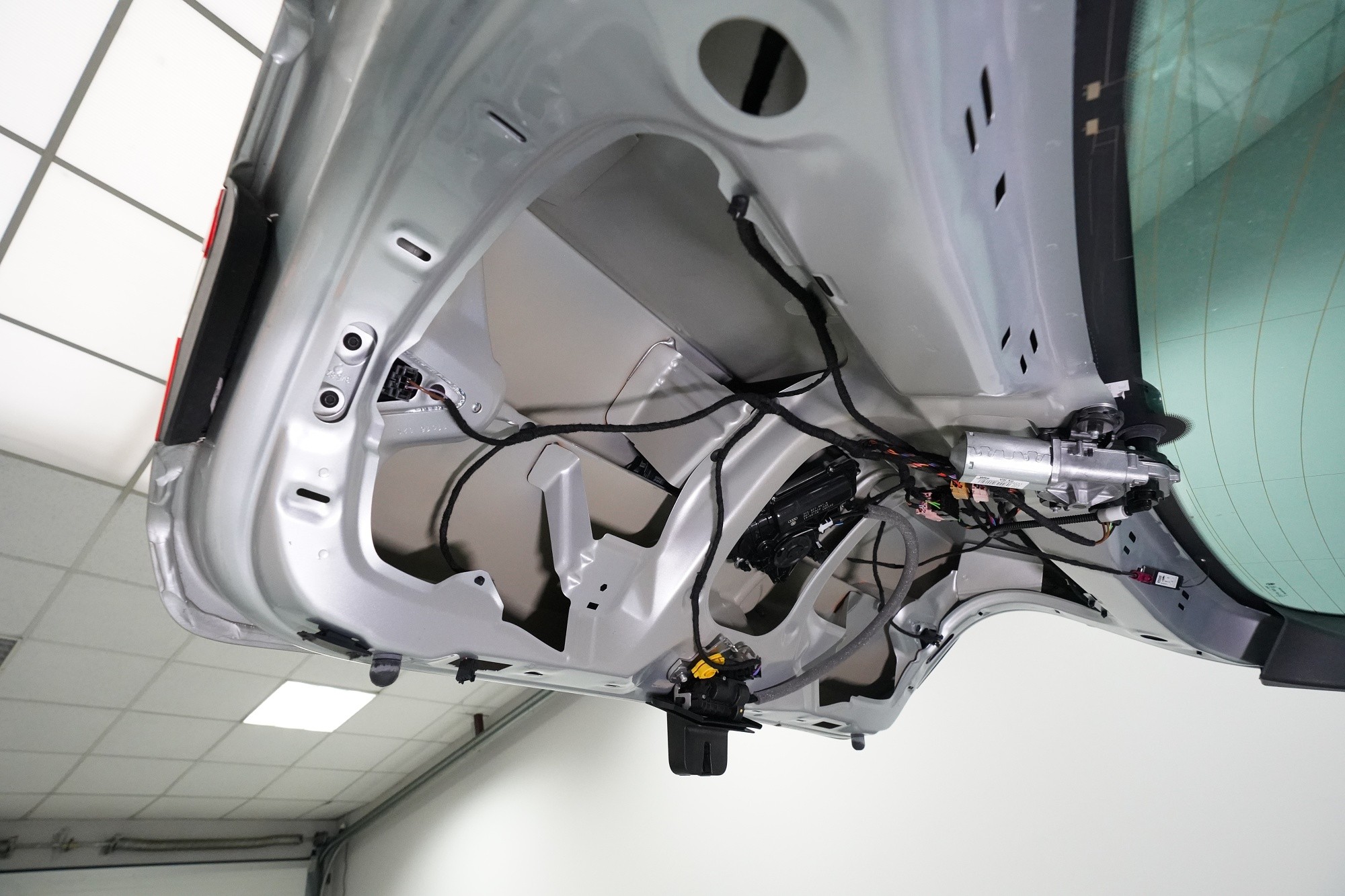

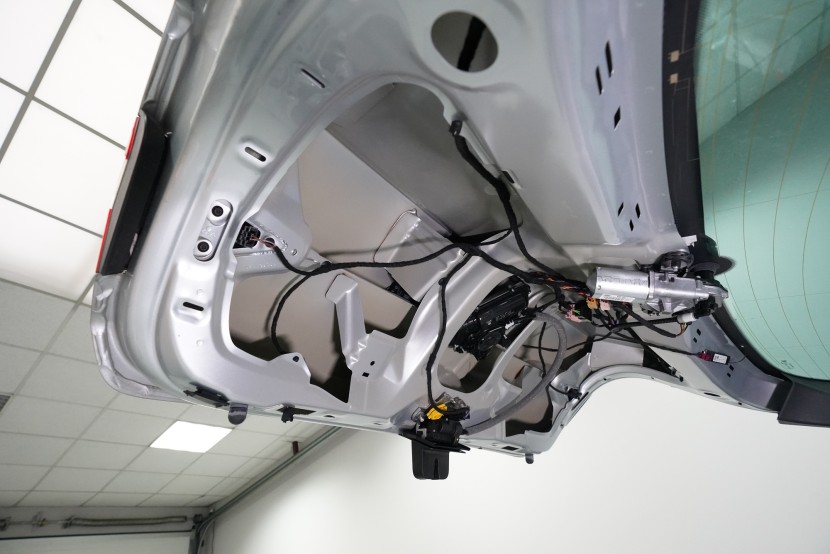

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

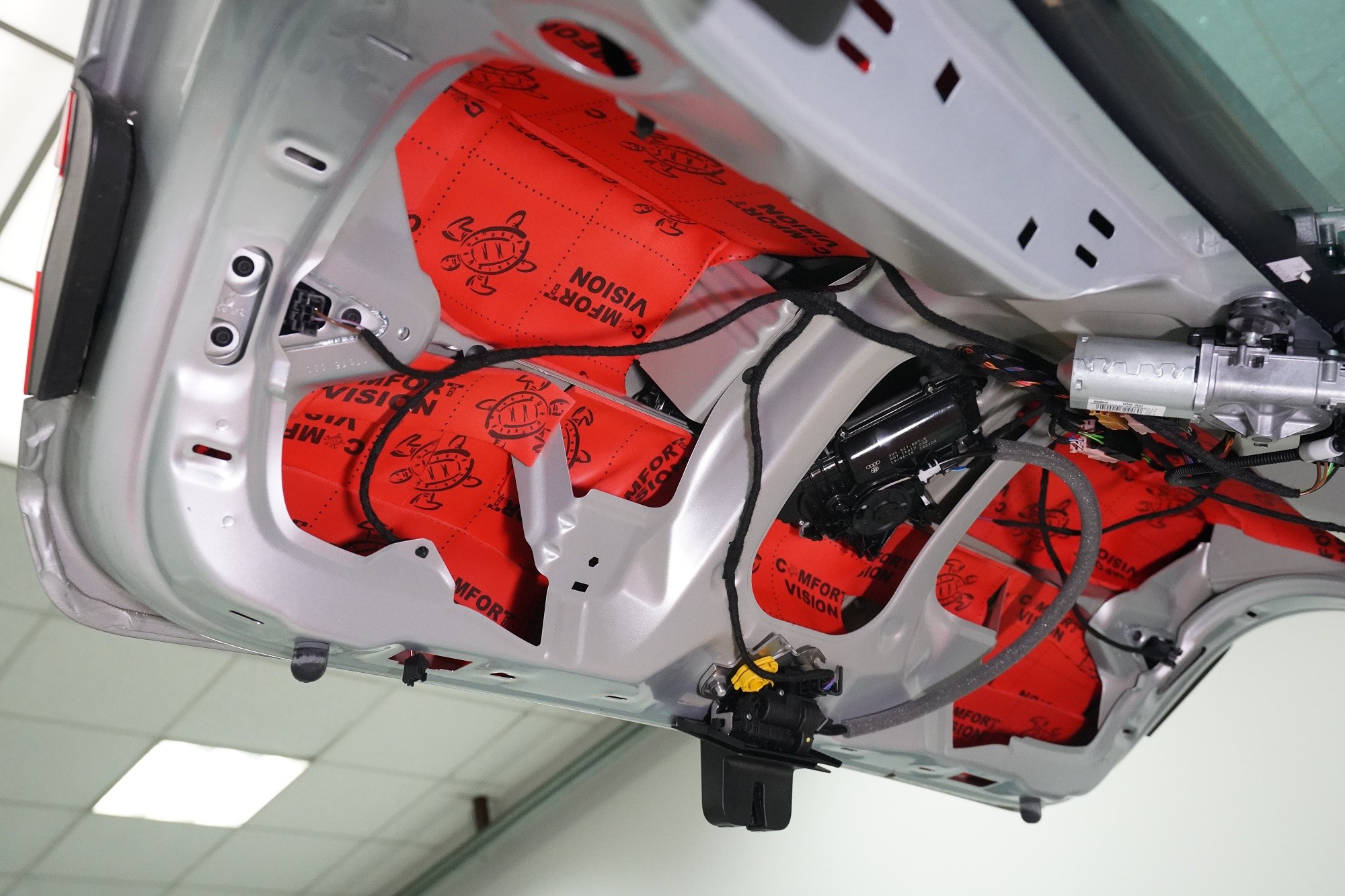

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

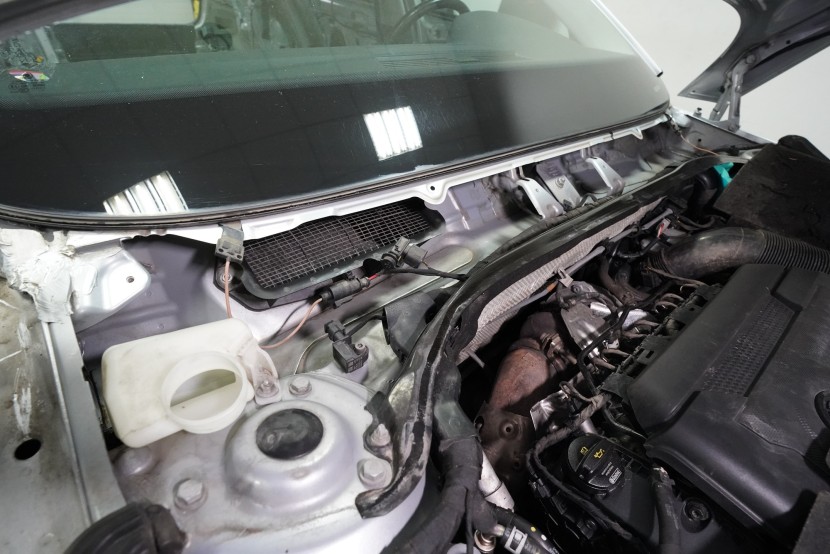

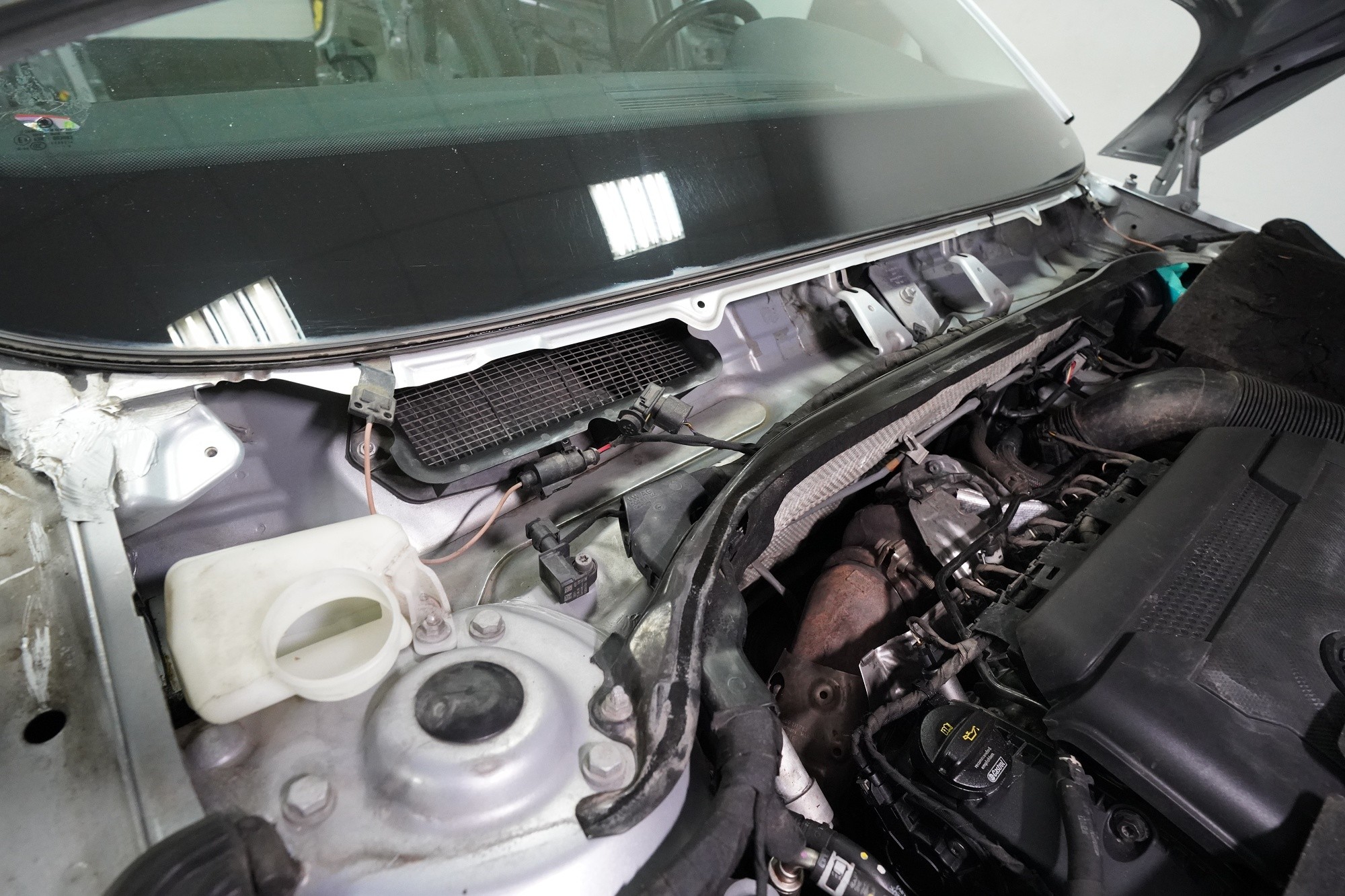

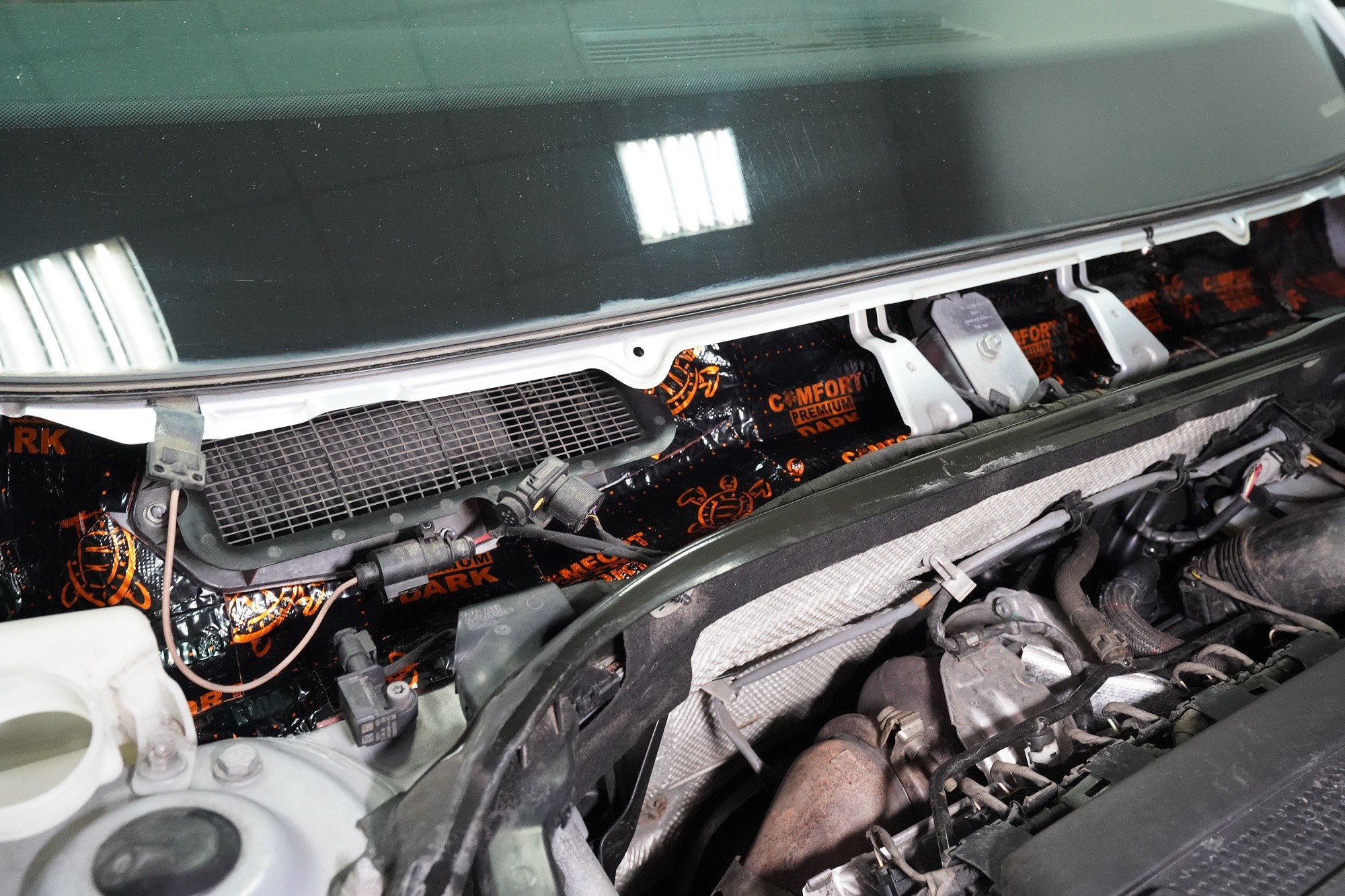

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně Comfortmat Dark D2, který odfiltruje silné vibrace motoru.

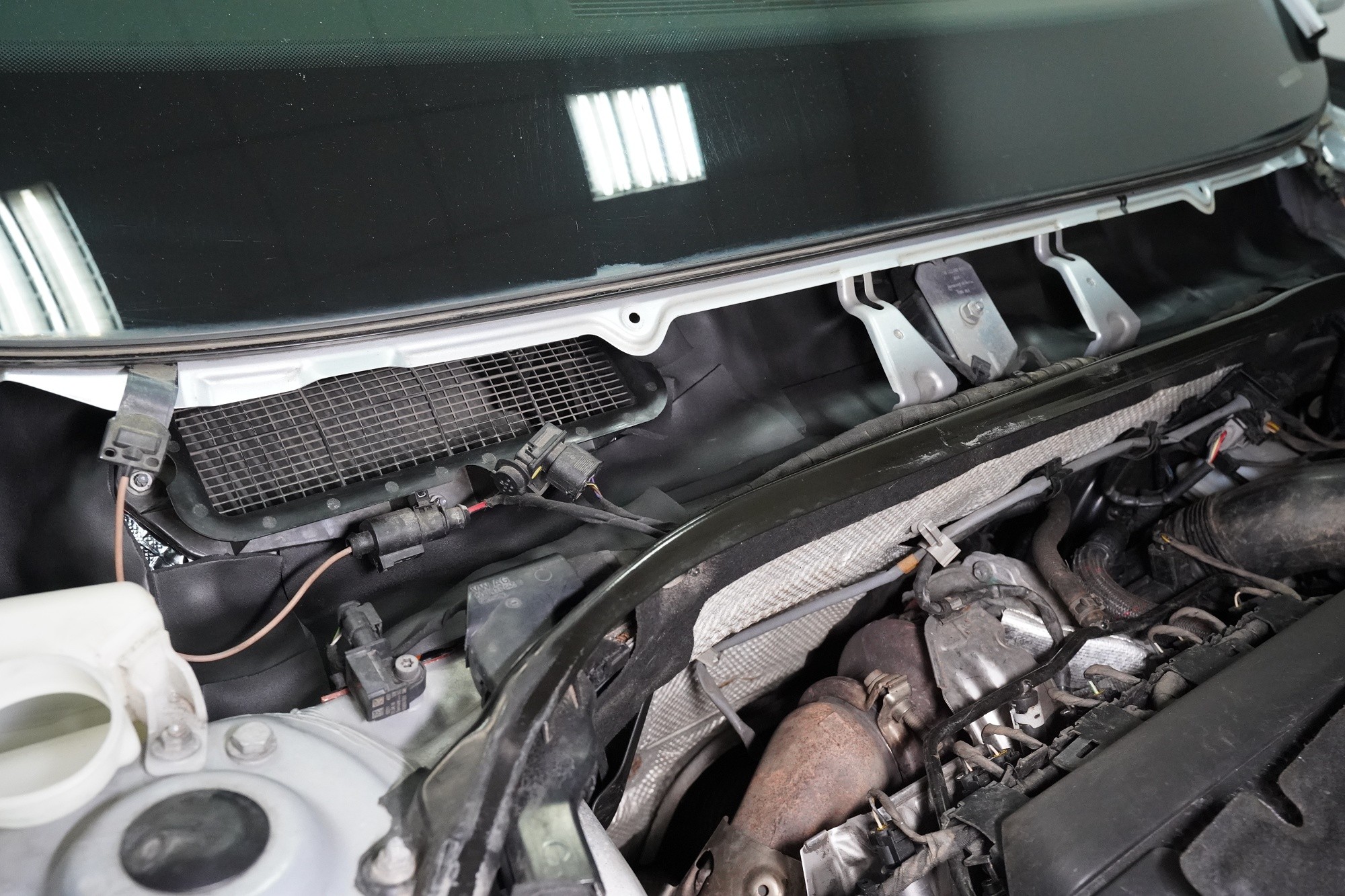

Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.

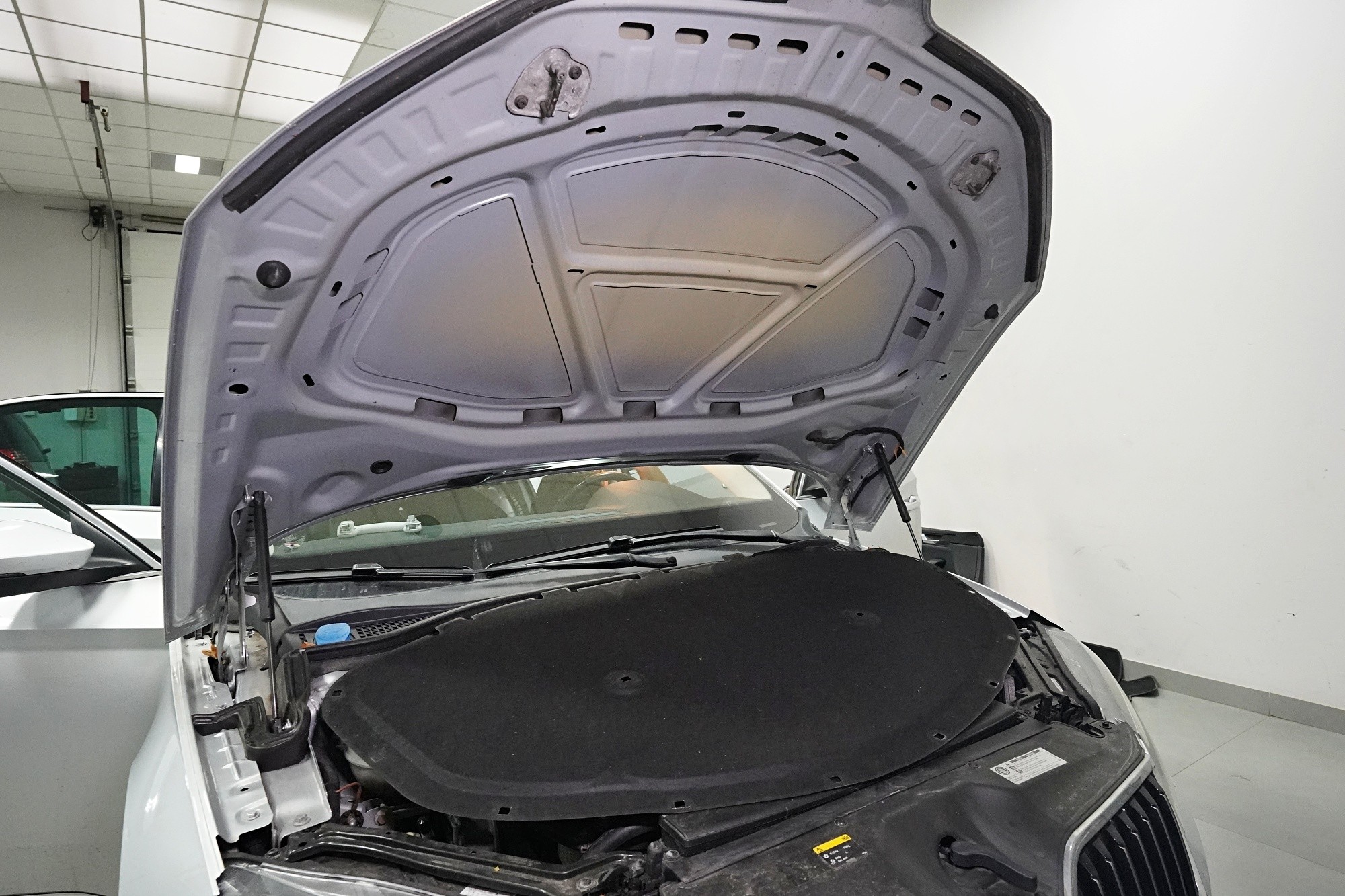

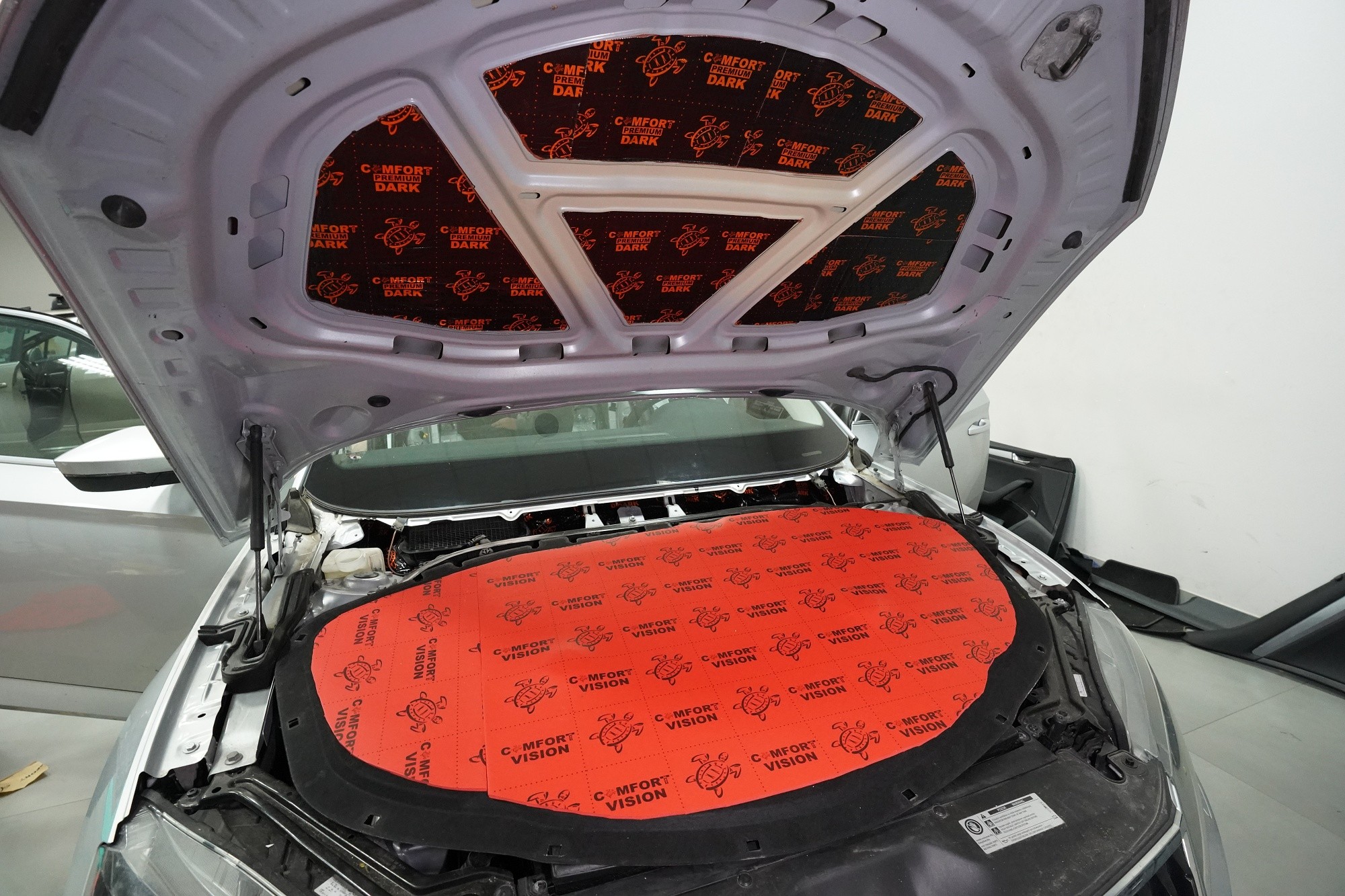

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru. Tímto instalaci dokončujeme a brzy předáme vůz majiteli.

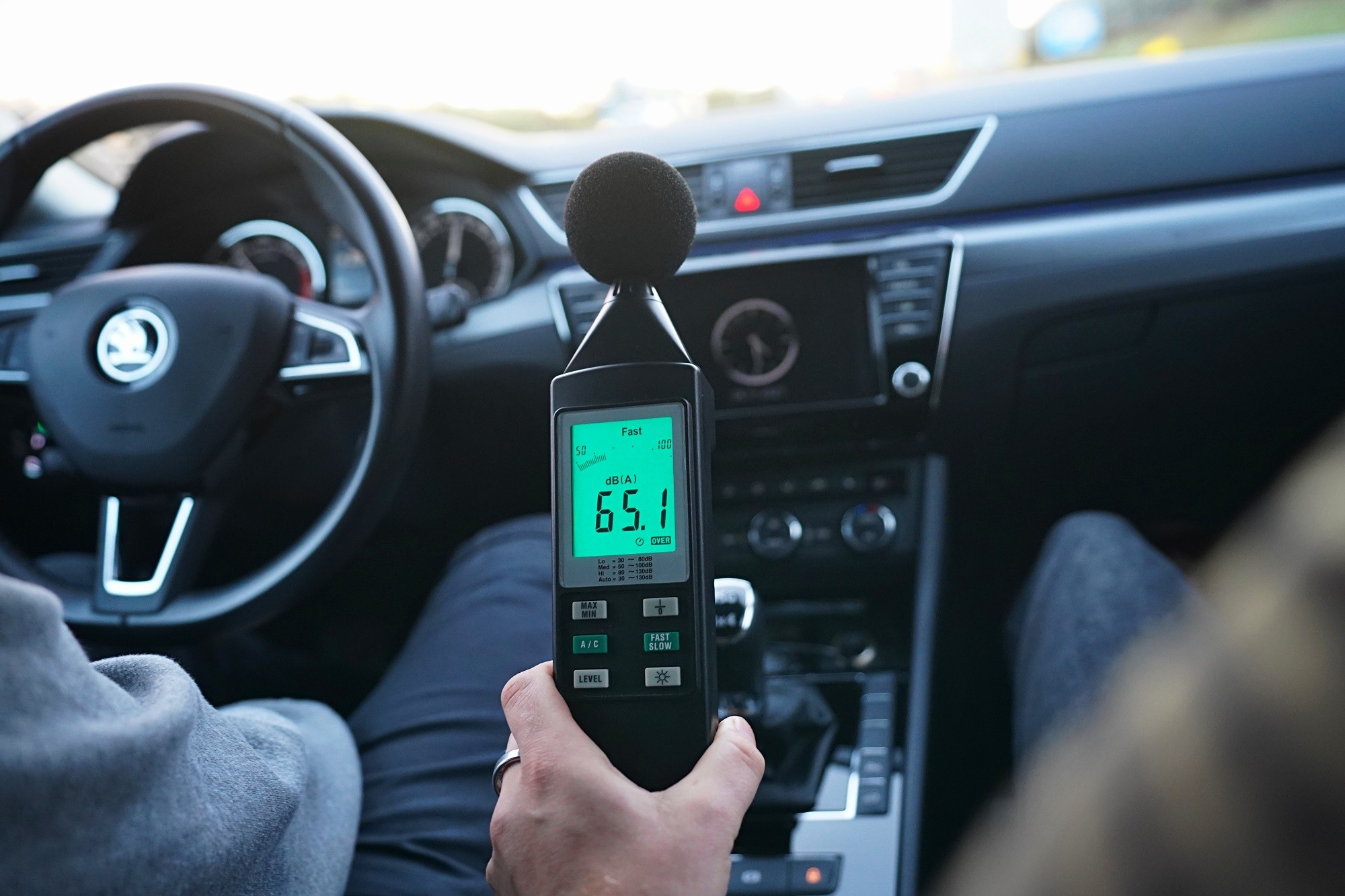

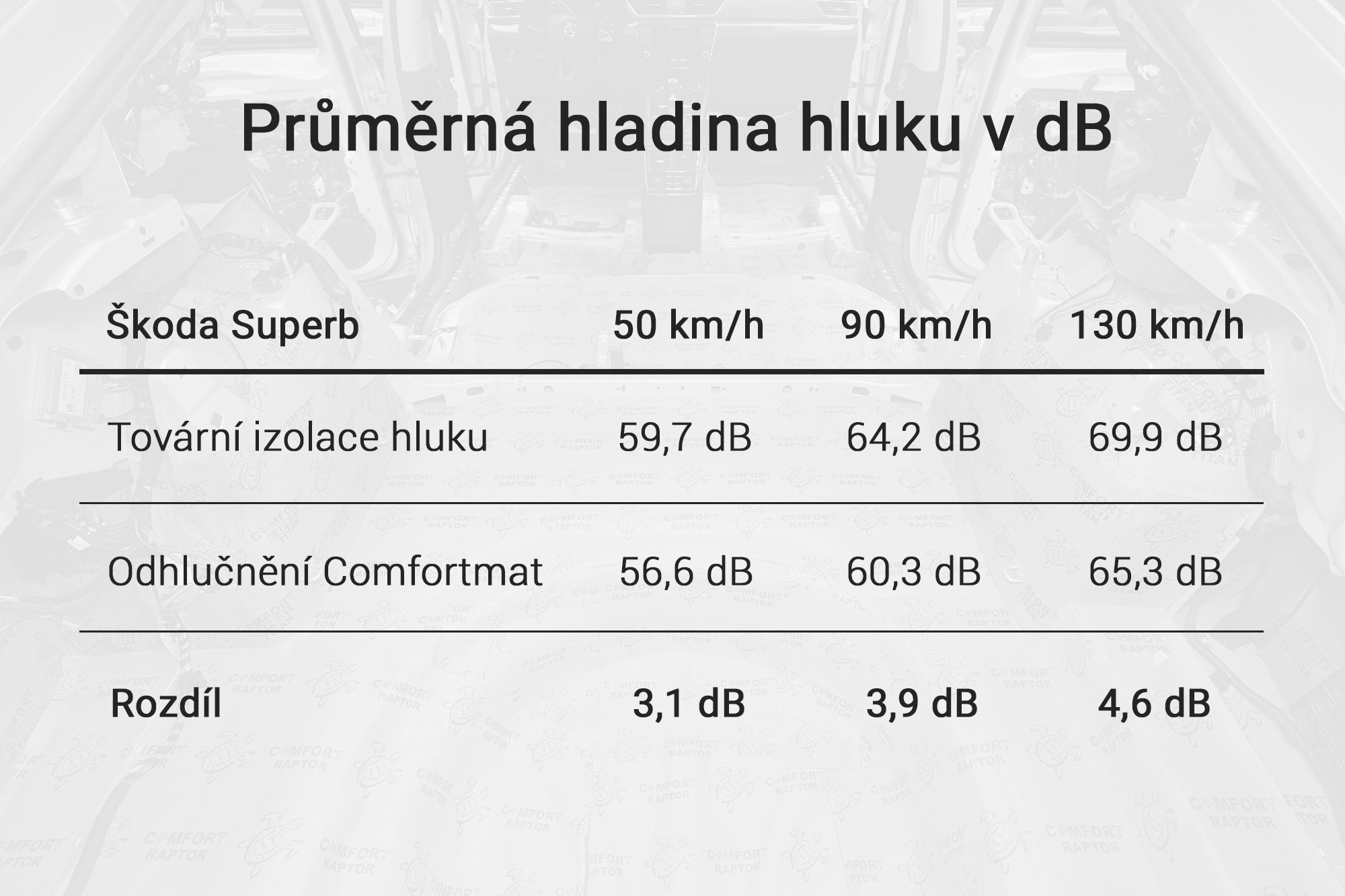

Hladinu hluku v interiéru jsme u této instalace změřili profesionálním hlukoměrem Testo. Při rychlostech 50, 90 a 130 km/h vykazoval vůz Škoda Superb hladinu hluku 59,7, respektive 64,2 a 69,9 dB. Hladina hluku se během jízdy mění v závislosti na povrchu silnice a jejím stavu, protože přístroj velice citlivě reaguje na každou změnu. Hlukoměr však zaznamenává veškeré hodnoty průběžně celou cestu a následně vypočítá jejich průměr. Pro maximální možnou přesnost jsme první i druhé měření absolvovali na stejném úseku a přálo nám i stejné počasí.

Interiér odhlučněného Superbu byl při zmíněných třech rychlostech tišší o 3,1, respektive 3,9 a 4,6 dB. Pro lidské ucho je rozdíl výrazný a k jeho vnímání není třeba žádných přístrojů. Pro upřesnění uvedeme, že ke změně hladiny hluku dochází podle nelineární logaritmické závislosti, kdy 1 dB odpovídá 1,26násobku redukce hluku. Snížení hluku o 3 dB tedy znamená, že hluk v interiéru vozu je 2x nižší než před odhlučněním (1,26 x 1,26 x 1,26). 4 dB znamenají 2,5násobné snížení hluku a pokud se povede 5 dB, tak se jedná o více než 3x nižší hluk oproti továrnímu stavu. Zvuková izolace má však ještě jednu velkou výhodu. Nejen že snižuje celkovou hladinu hluku, ale účinně eliminuje i jeho špičkové hodnoty, zejména výrazné zvuky například od nárazů do nerovností na vozovce.
