Toyota RAV 4 - odhlučnění

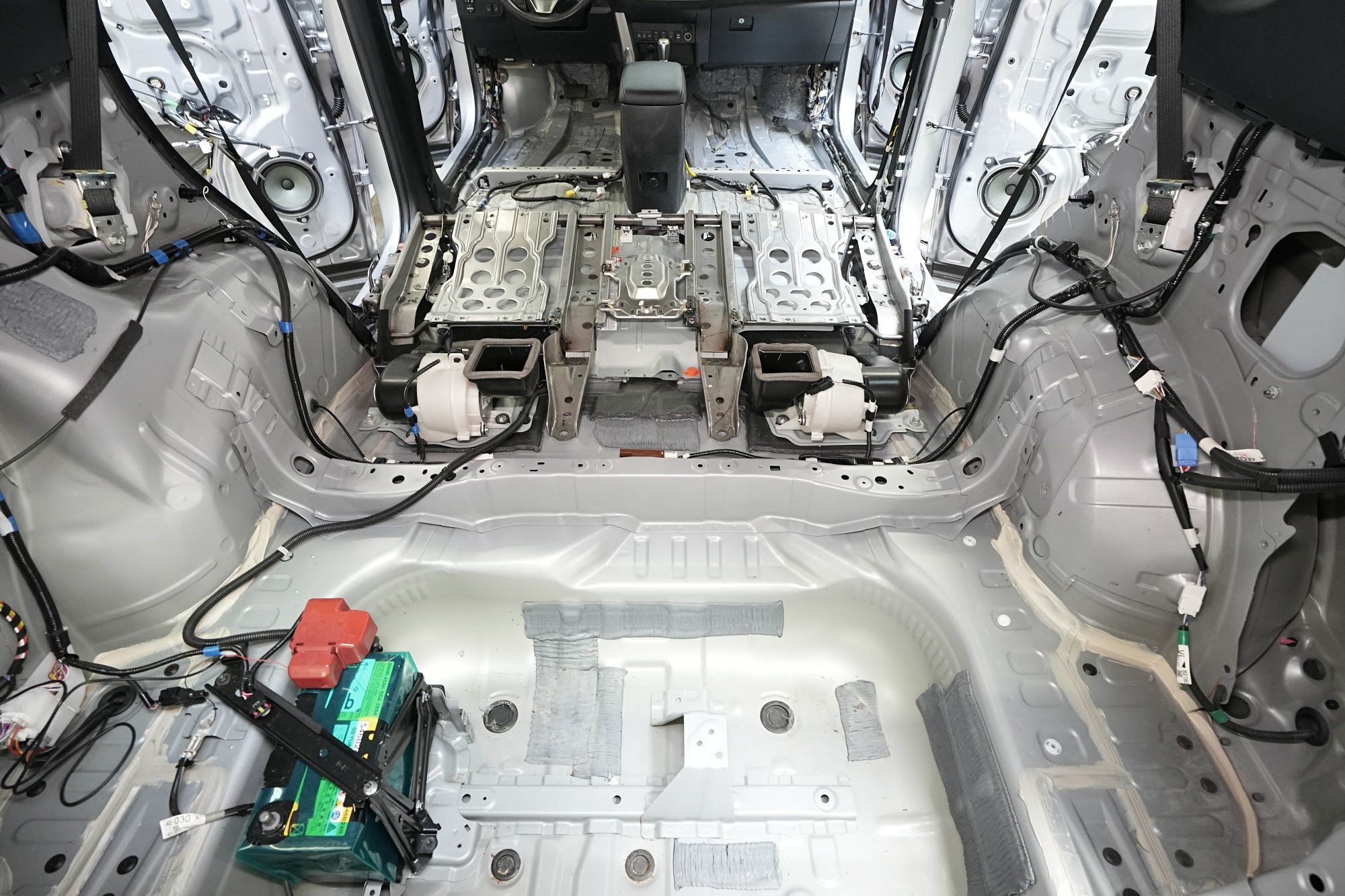

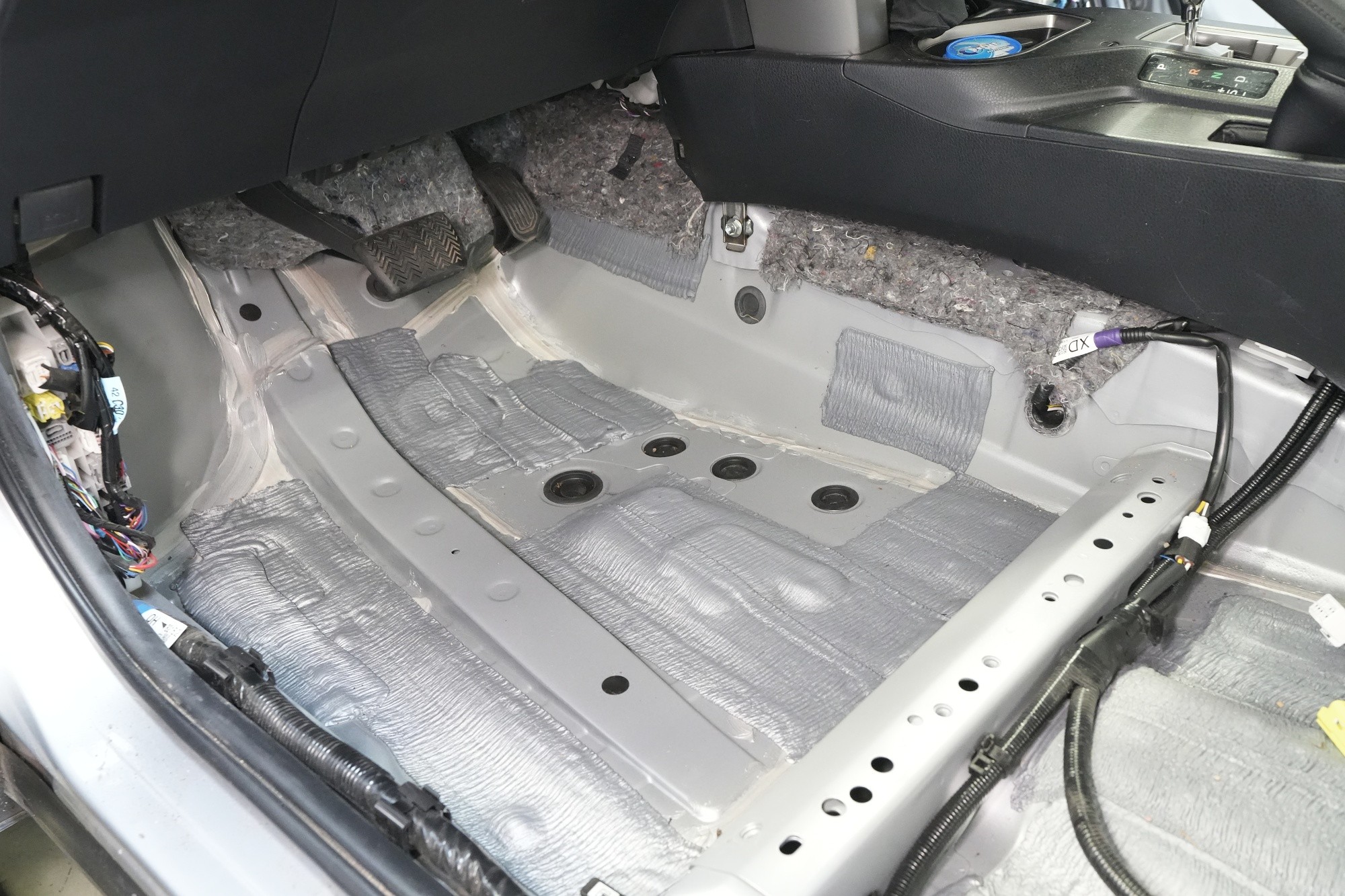

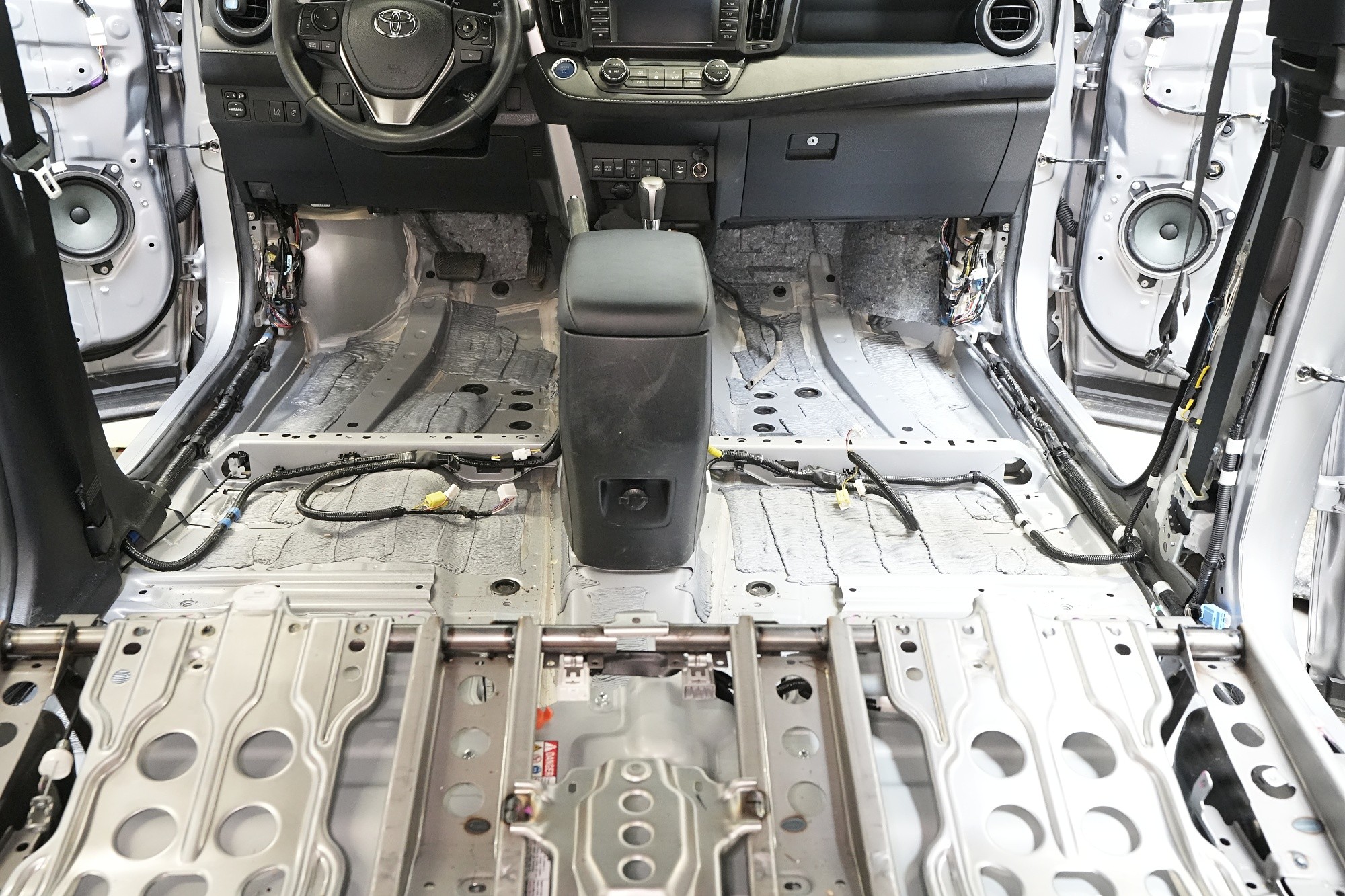

Pouštíme se do odhlučnění vozu Toyota RAV4. Nejprve pečlivě demontujeme interiér - odstraníme všechny sedadla, veškeré čalounění a další komponenty, které nám mohou bránit při práci. Jak sami můžete vidět, plechy jsou až na bodovou aplikaci ochrany proti vibracím prakticky holé. To způsobuje vibrace a nepříjemný hluk přenášený vzduchem, kterému zamezíme aplikací obvykle dvou vrstev odhlučnění.

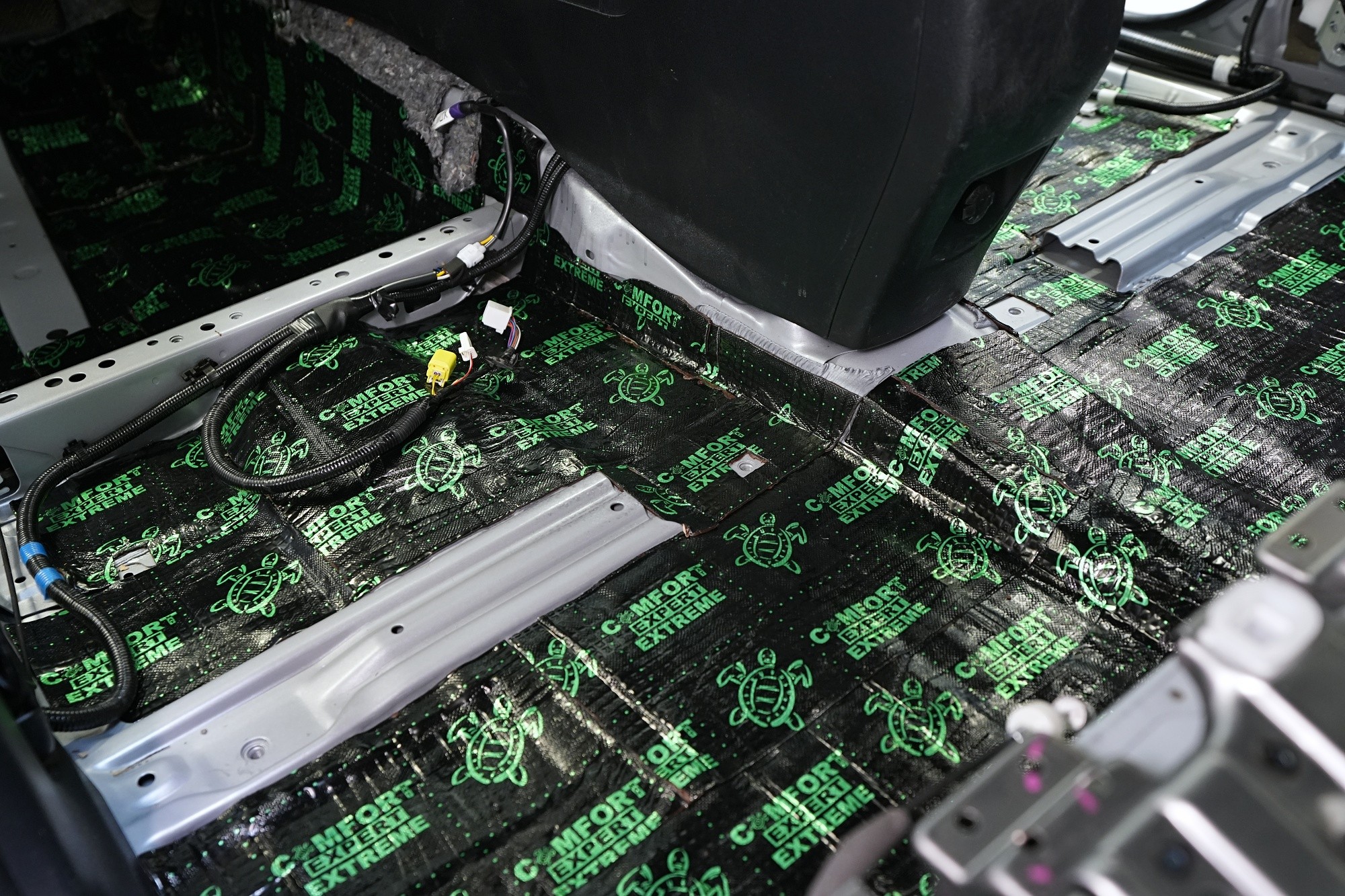

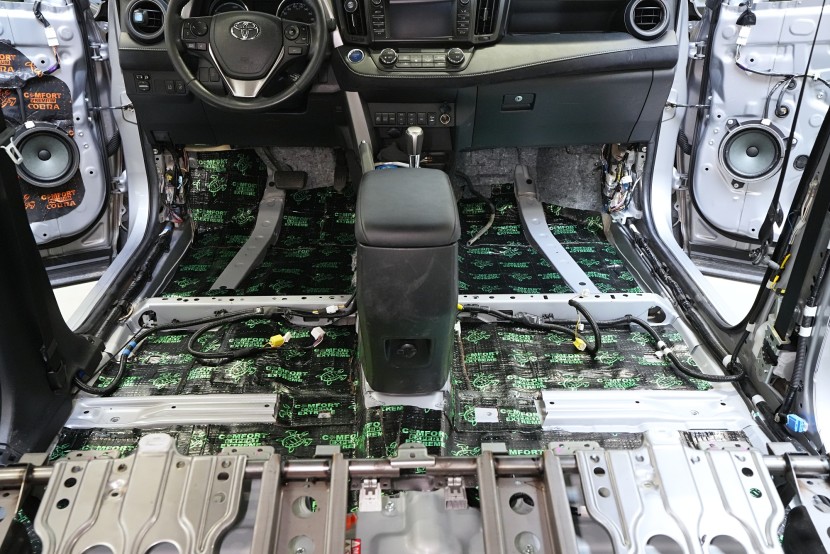

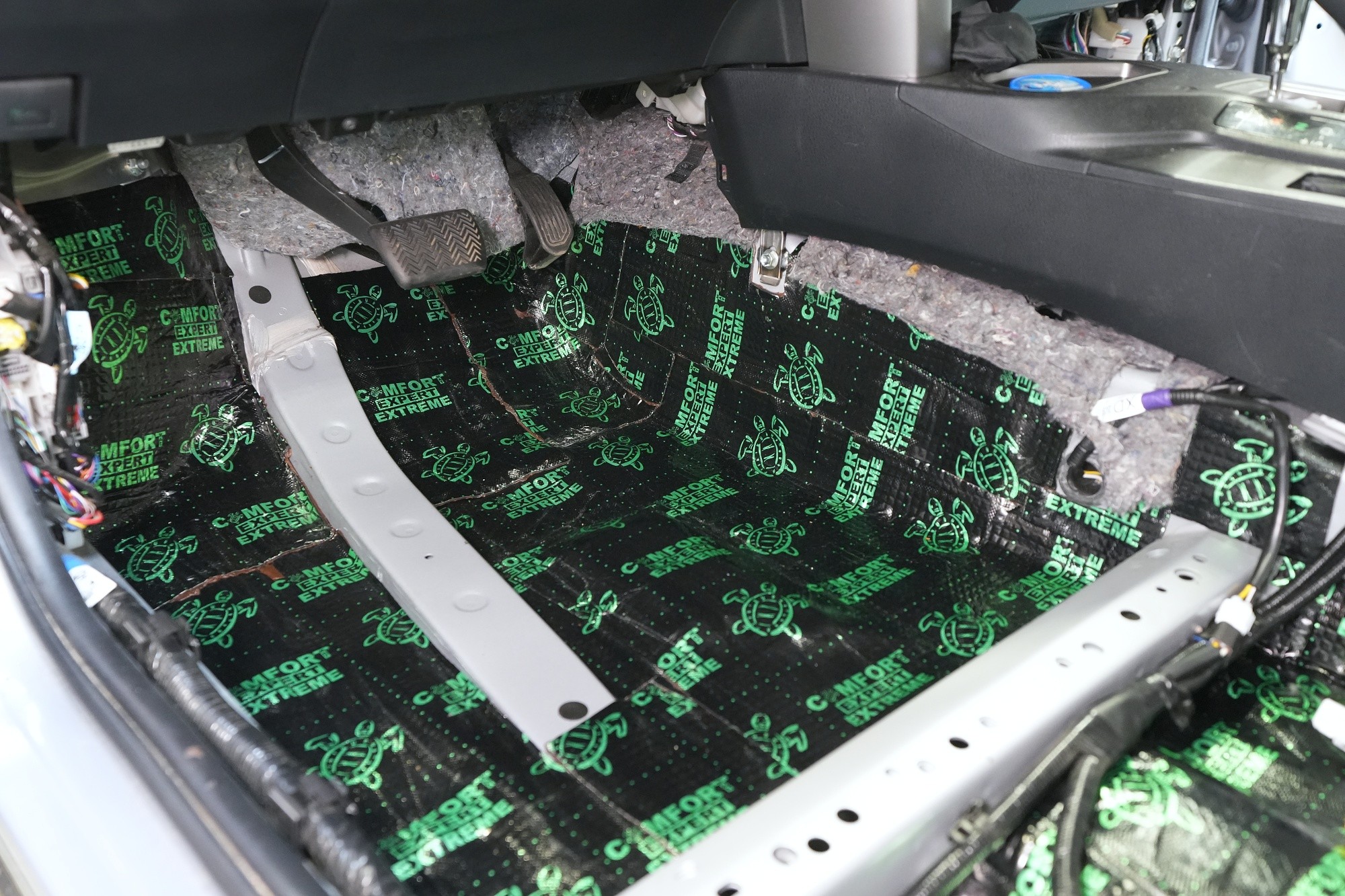

K celkovému odhlučnění vozidla nejvíce přispívá důkladné odhlučnění podlahy, která je kvůli výrazným vibracím a hluku zejména o nízkých frekvencích nejvíce náročná na použití správných materiálů. I proto u balíčku Expert Plus používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm a perfektně se tedy hodí do našich instalací zaměřených na maximální účinnost.

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů oddělených hliníkovou folií. Tmel ve spodní vrstvě si po vychladnutí zachová svou pohyblivost a zachytí nízkofrekvenční hluk šířící se po podlaze. První vrstva hliníkové fólie pak odráží část hluku zpět a nepouští jej do interiéru. Poté přichází na řadu bitumenová vrstva, která po zchladnutí na úroveň pokojové teploty zatvrdne a plní roli pevného pancíře. A poslední slovo má vnější fólie. Tento promyšlený mix důkladně odfiltruje vibrace a nízkofrekvenční hluk jako žádný jiný materiál na trhu.

Kvůli svému složení a vysoké účinnosti je nejprve nezbytné materiál nahřát ve speciální peci na 55 stupňů, proto je Extreme určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel. I přes nahřátí je práce s Comfortmat Extreme nejnáročnější ze všech druhů materiálů, jaké máme k dispozici. Schopnosti tohoto antivibračního materiálu jsou však natolik přesvědčivé, že větší fyzická náročnost při aplikaci stojí rozhodně za to.

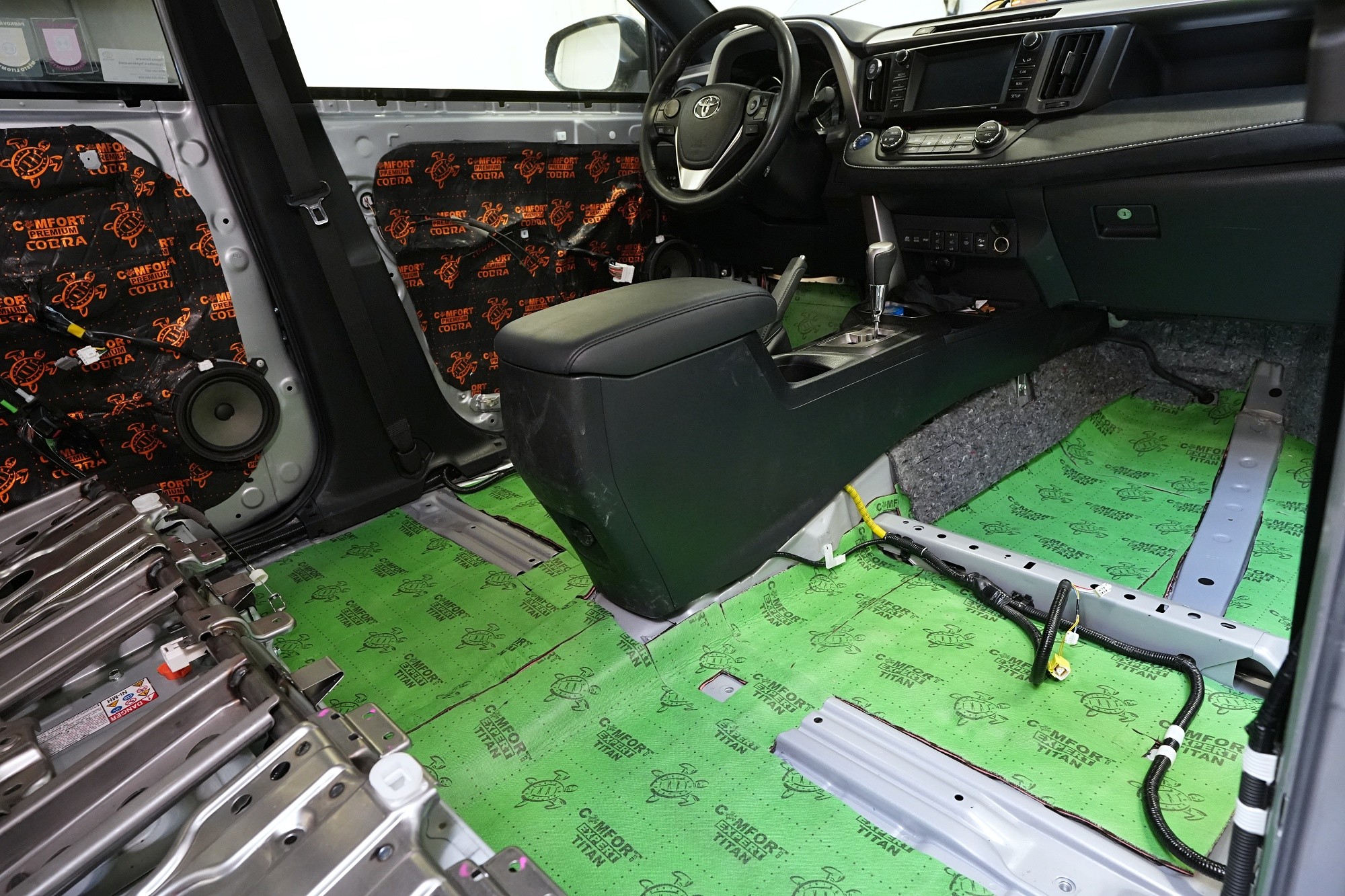

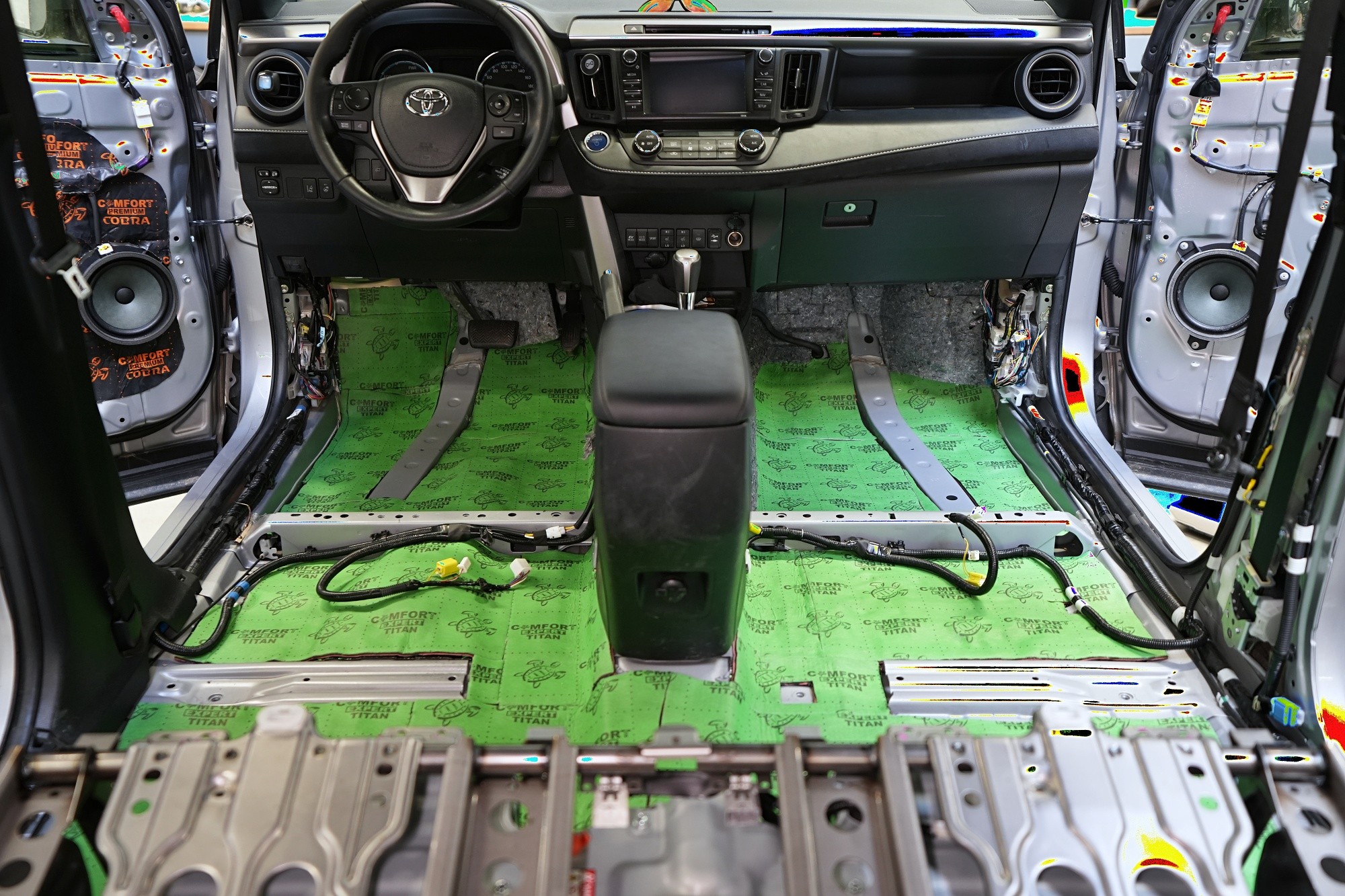

Druhou vrstvu u balíčku Expert Plus tvoří špičkový membránový materiál Comfortmat Titan Lite. Celková tloušťka 7 mm spolu s 3 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 36 dB, což je momentálně nejvyšší hodnota na trhu pro danou tloušťku materiálu. Titan Lite je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci.

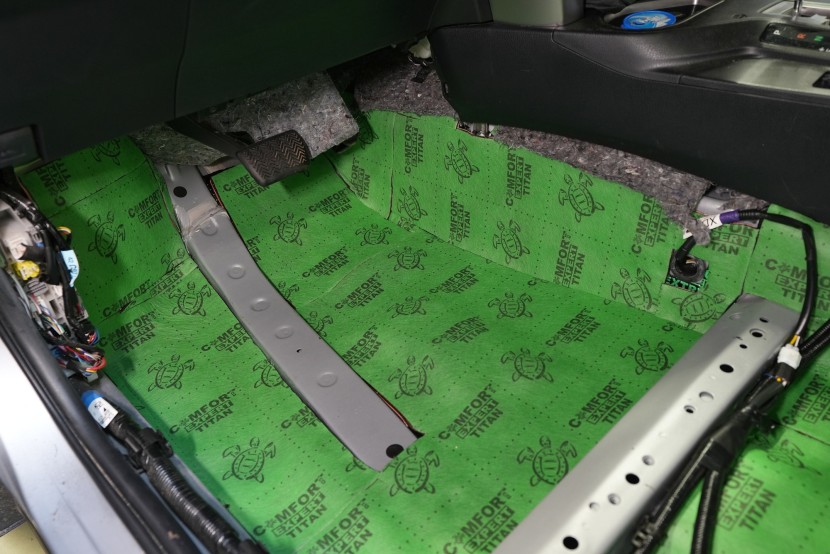

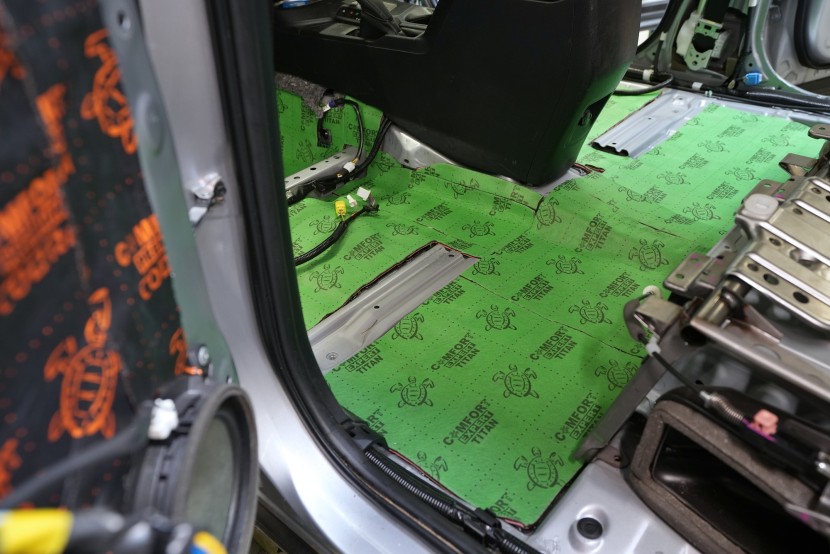

Zelený materiál Titan Lite nahrazuje díky svému složení hned dvě vrstvy odhlučnění. Spodní část tvoří červená zvukově izolační vrstva o tloušťce 4 mm a na ní můžete vidět protihlukovou membránu o tloušťce 3 mm. Právě membrána mnohonásobně zvyšuje účinnost materiálu a hluk nepropustí do interiéru vozu. Materiál je samozřejmě voděodolný a díky extrémně přilnavé samolepící vrstvě se nemusíte obávat samovolnému odlepení.

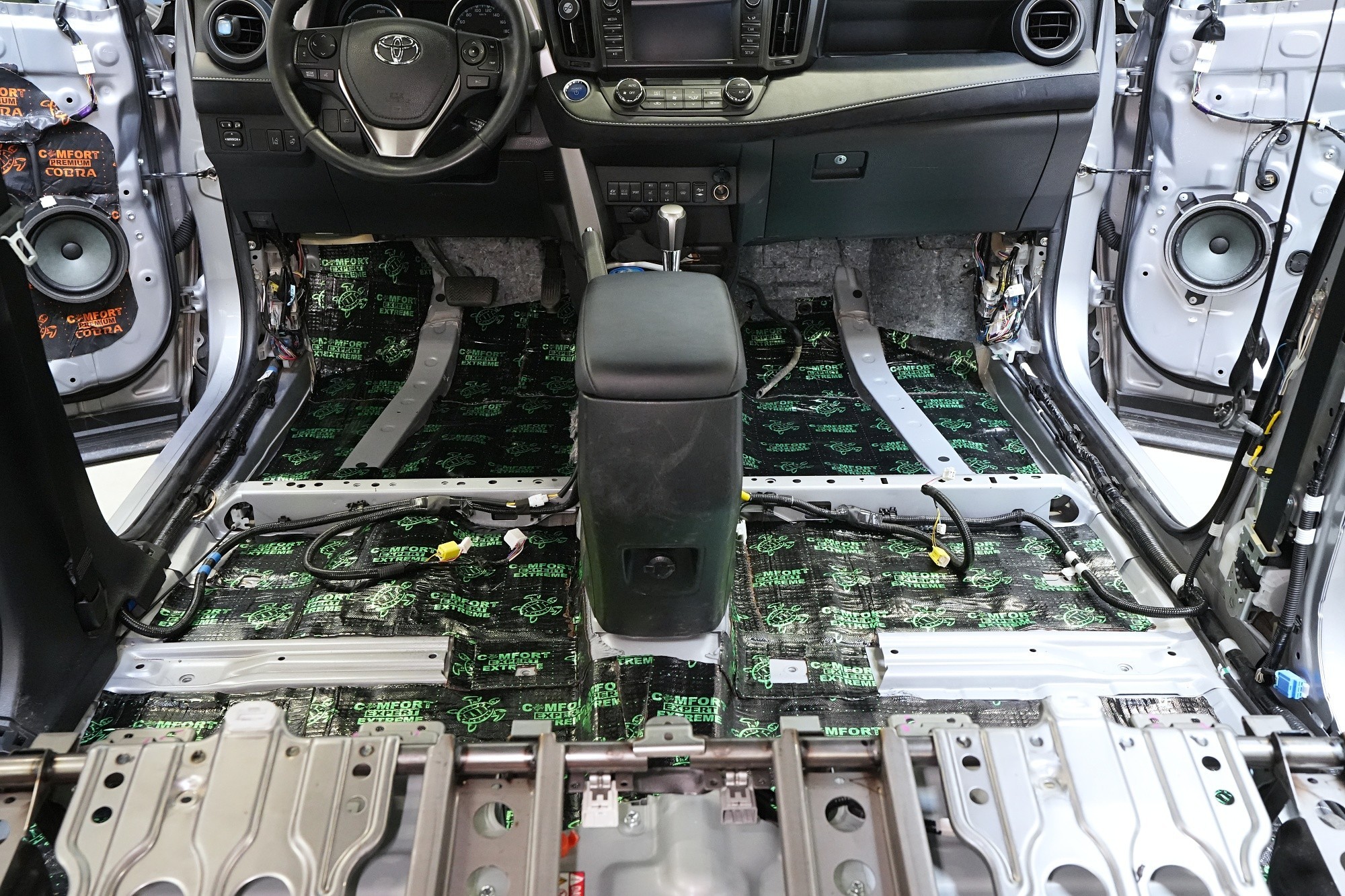

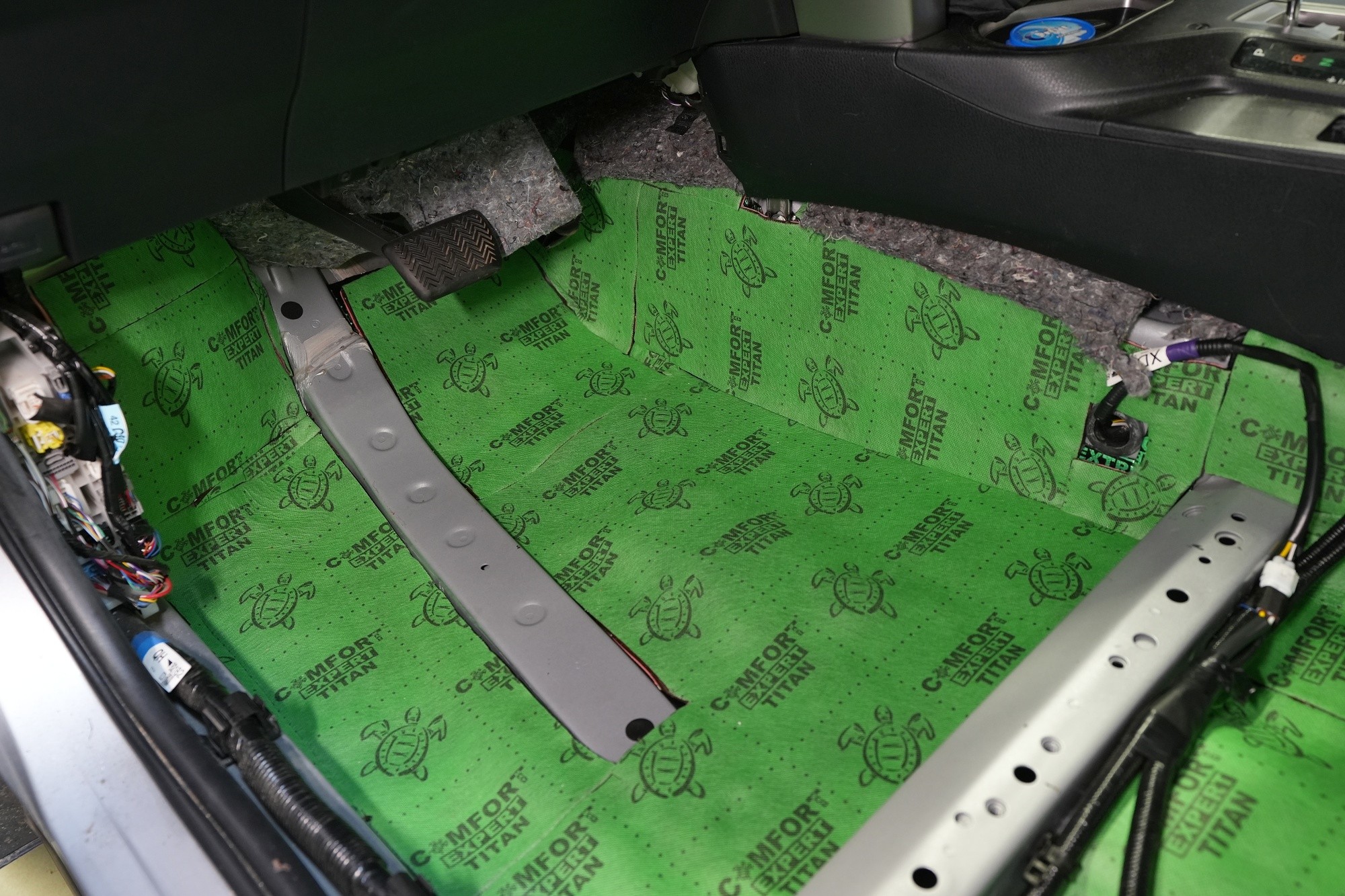

Titan Lite spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Tovární odhlučnění v přední části vozu samozřejmě ponecháváme pro další zvýšení účinku našeho odhlučnění.

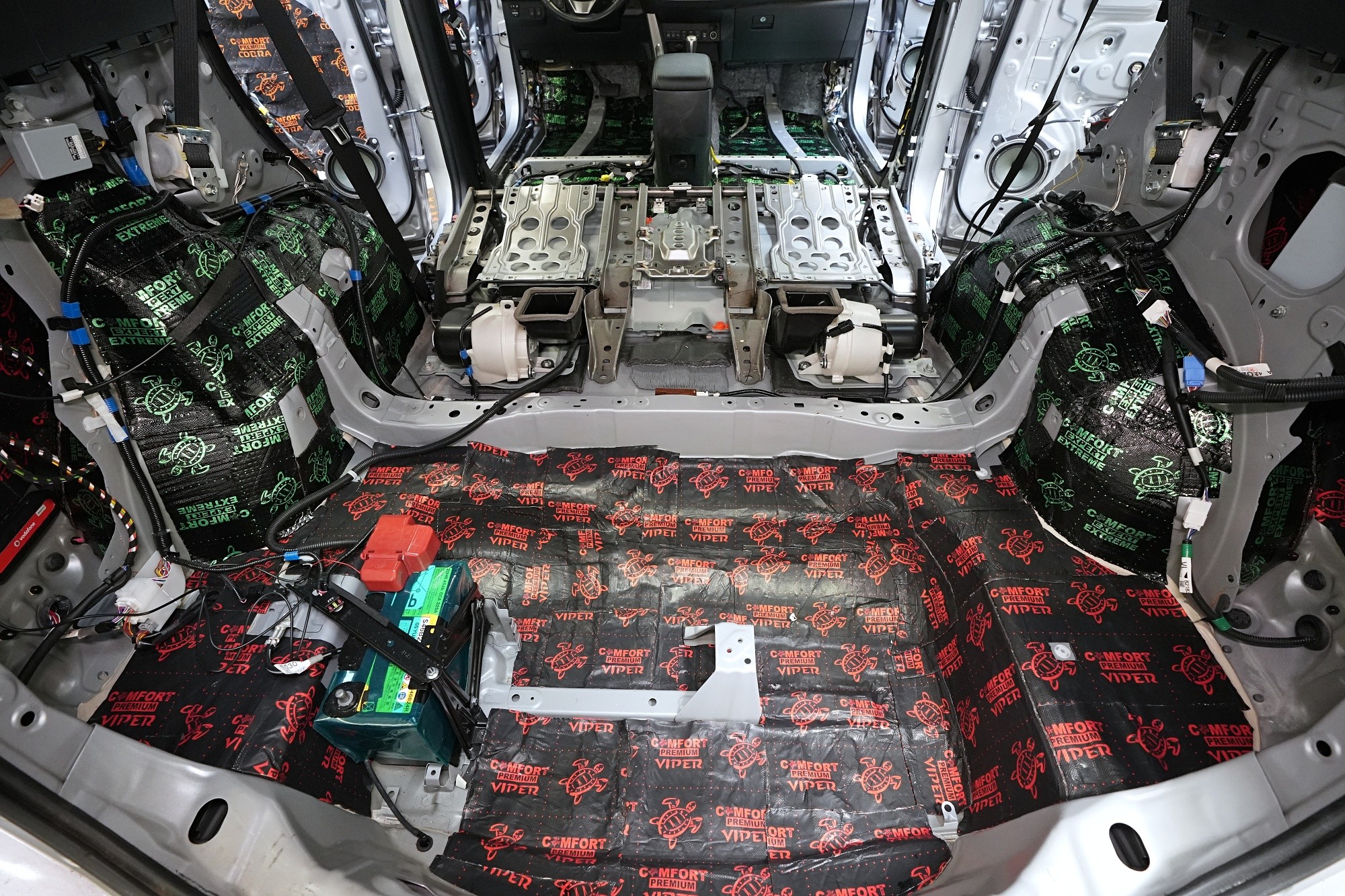

Zavazadlový prostor odhlučňujeme podobným způsobem, protože je nezbytné co nejvíce zamezit všudypřítomným vibracím a hluku od pneumatik pronikat do interiéru. A i proto volíme podobné materiály jako v případě odhlučnění podlahy. Na dno kufru aplikujeme pokročilý antivibrační materiál Comfortmat Viper o tloušťce 3 mm a MLF 0,49. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

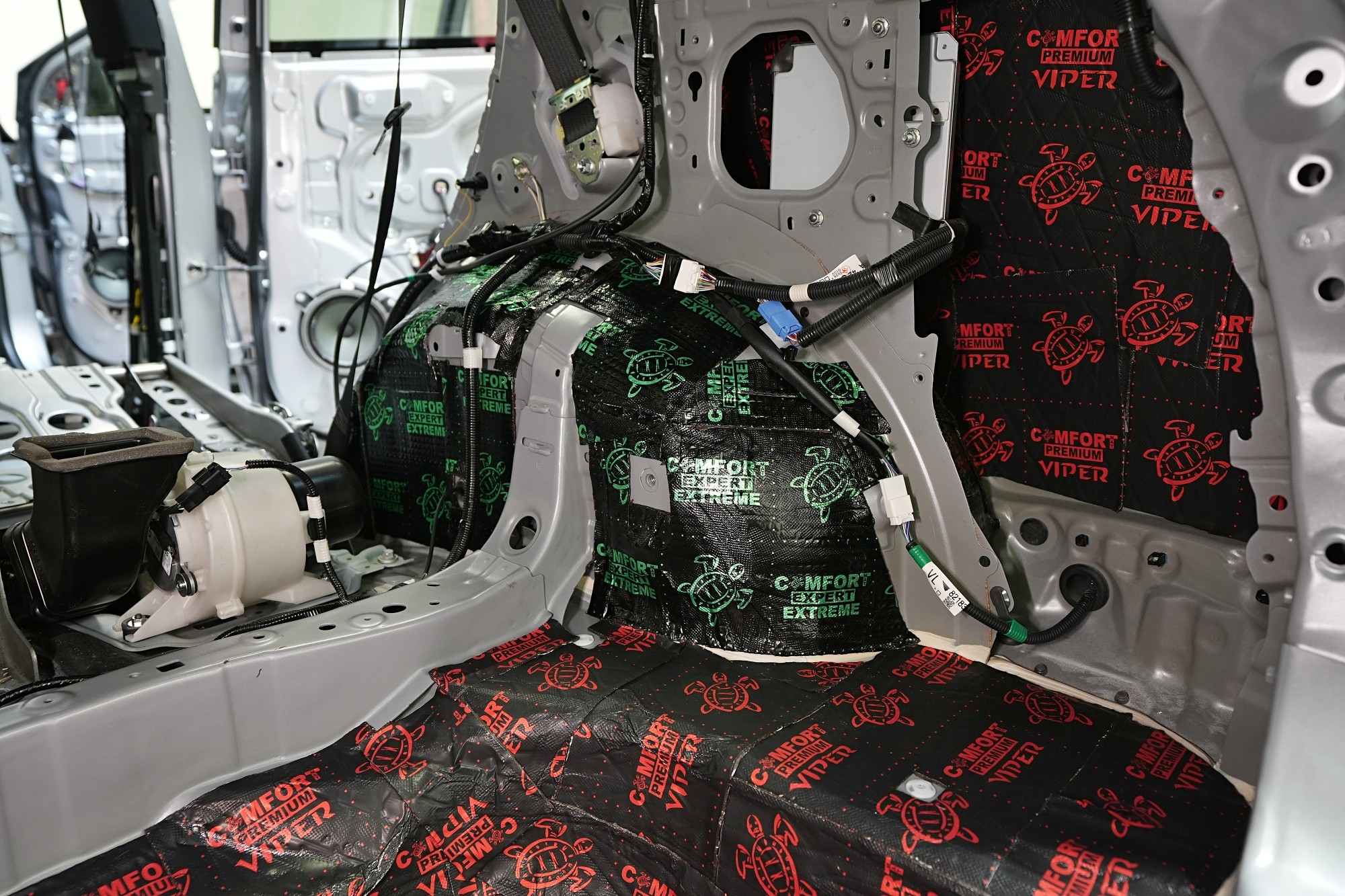

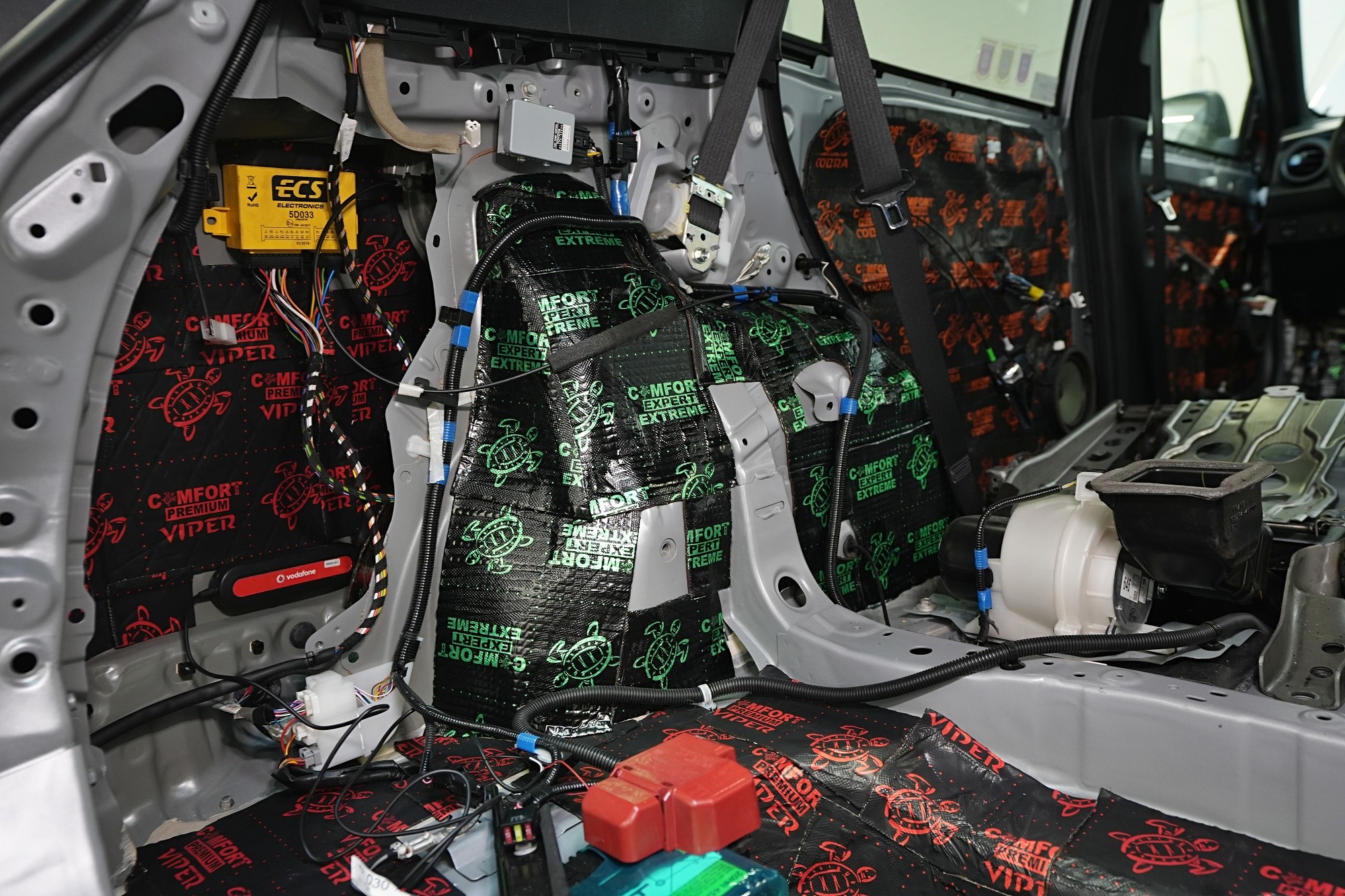

Na zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, aplikujeme v první vrstvě stejně jako na podlahu antivibrační materiál Comfortmat Extreme. Tloušťka 3,5 mm a akustický ztrátový činitel 0,63 jednotek umožní důkladné zamezení veškerých vibrací a nízkofrekvenčního hluku od pneumatik, který je typický pro zadní podběhy. A konečně na blatníky aplikujeme u balíčku taktéž antivibrační materiál Comfortmat Viper.

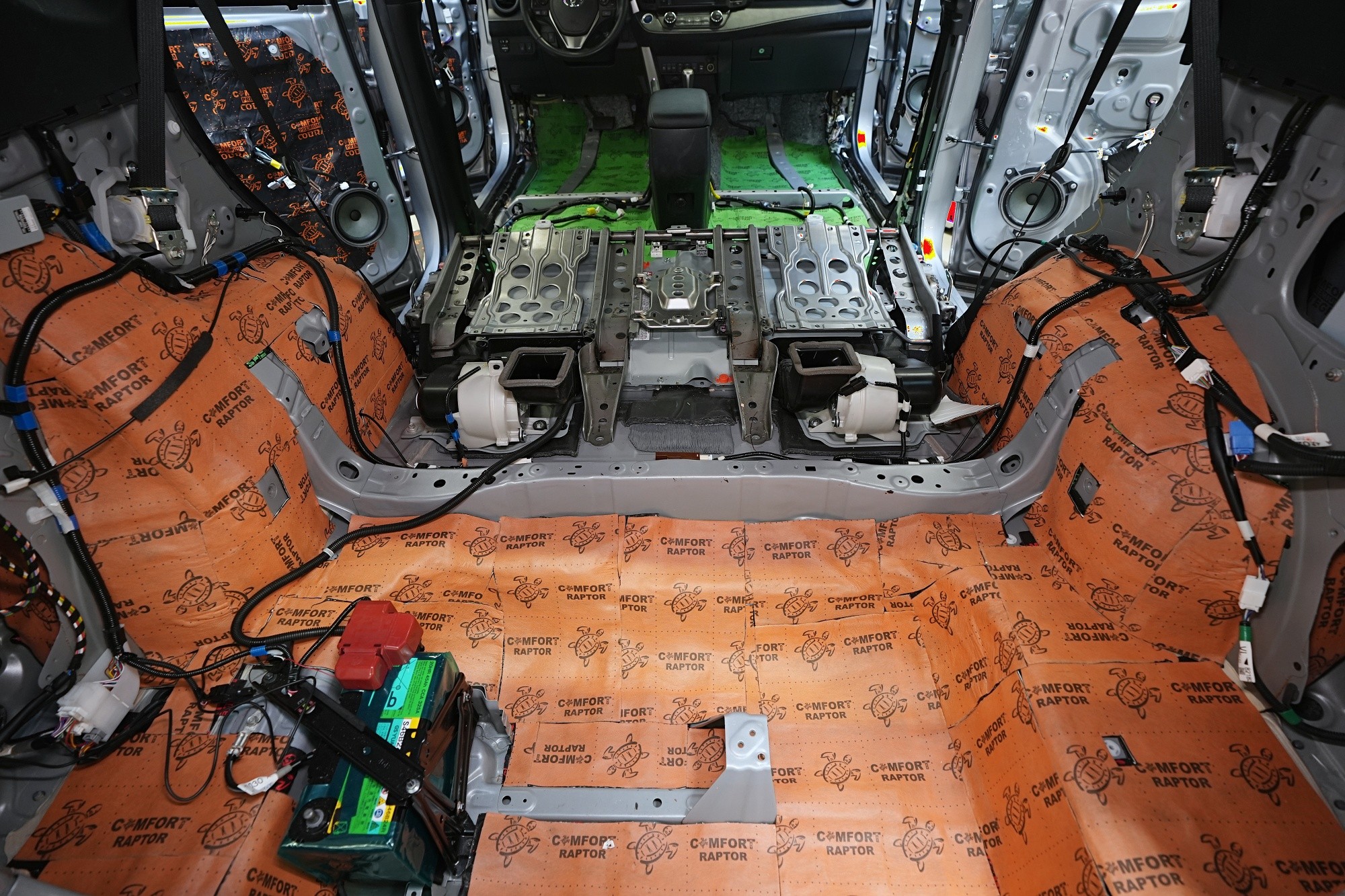

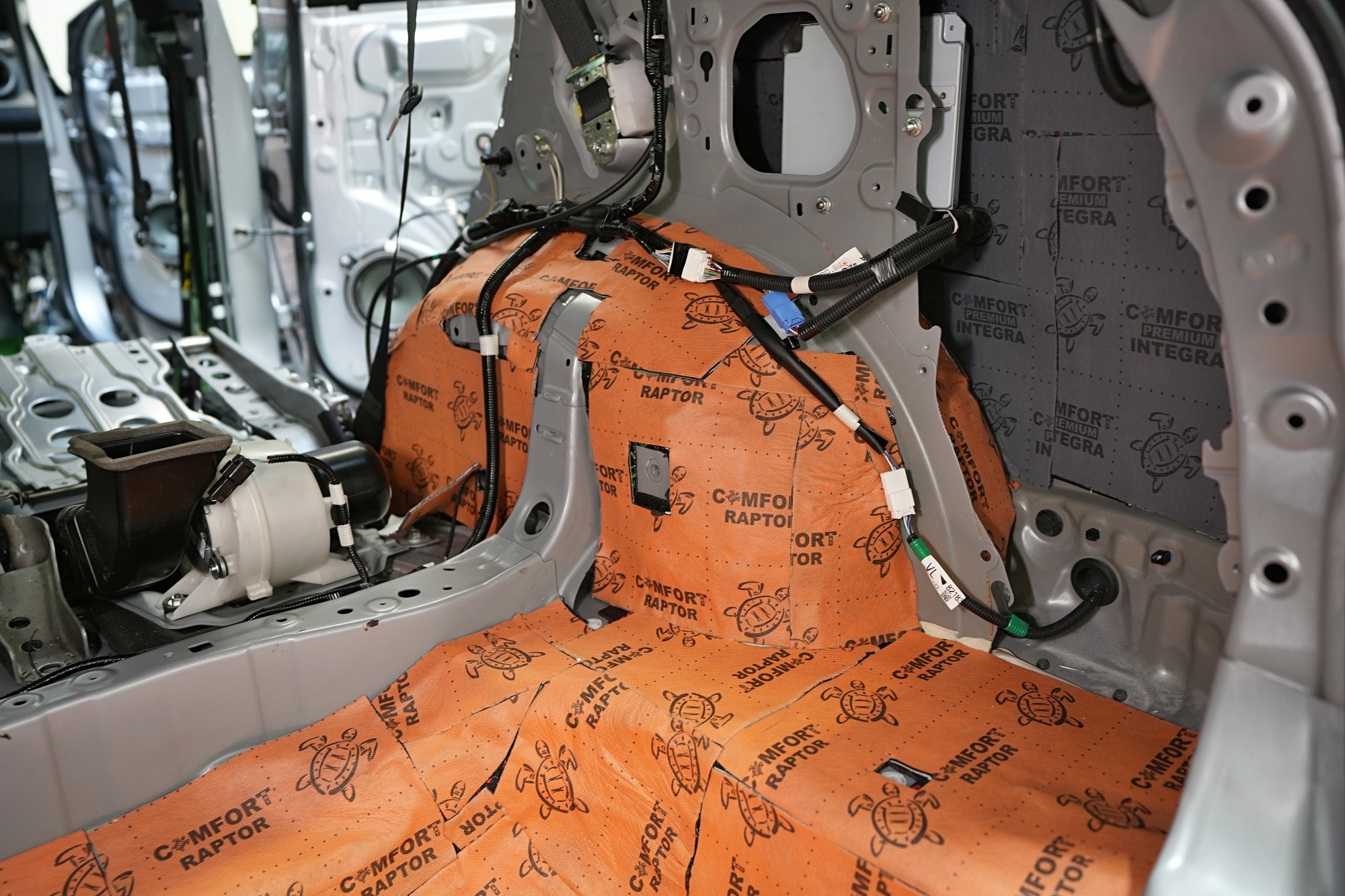

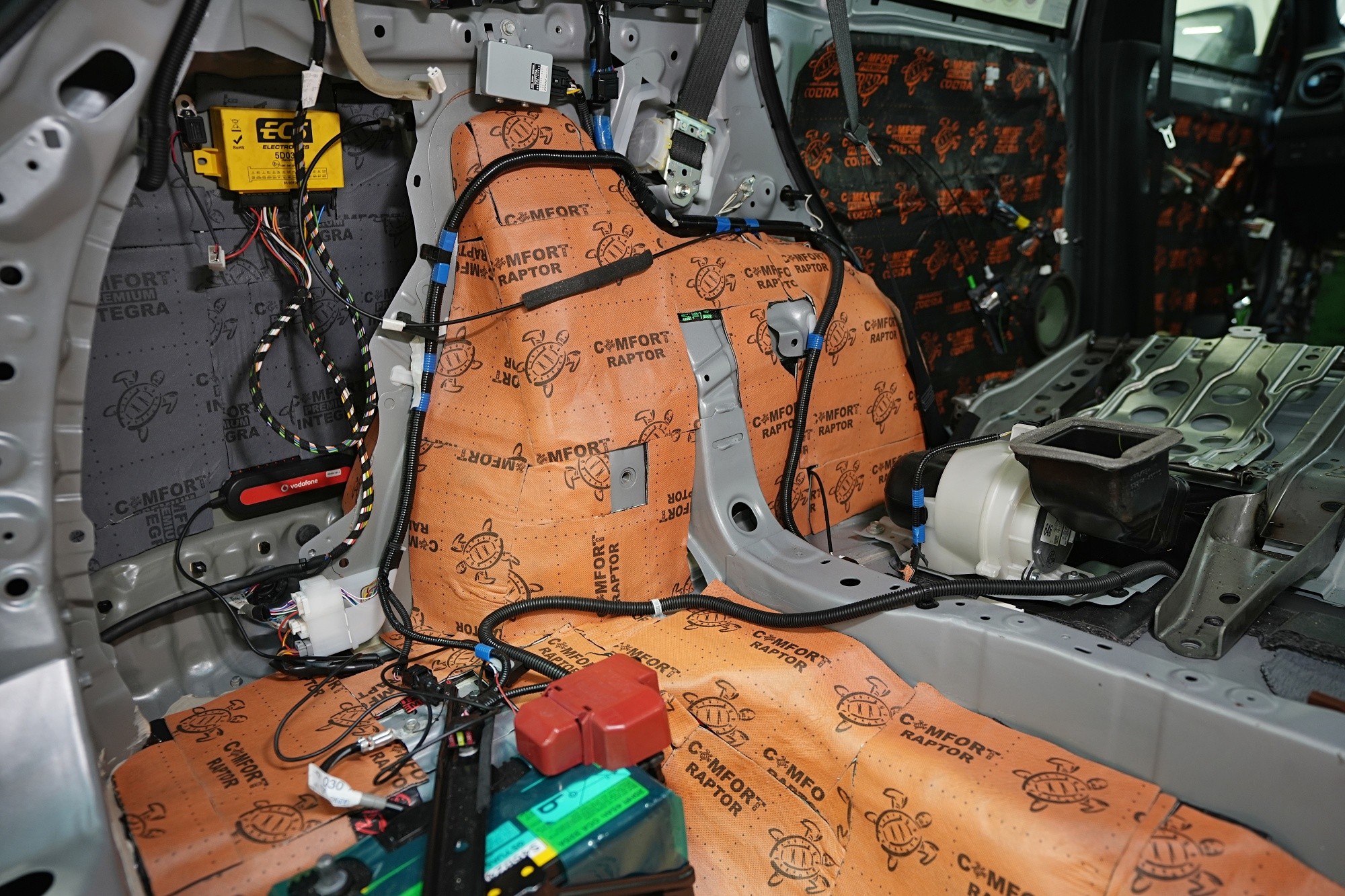

V druhé vrstvě najdete v zavazadlovém prostoru obvykle tři různé materiály, tentokrát jsme si vystačili pouze se dvěma. Vzhledem k omezenému prostoru jsme se rozhodli na dno i podběhy aplikovat membránový materiál Comfortmat Raptor, který vyniká zejména svou tloušťkou dosahující pouhých 4 mm a přitom účinností 30 dB. Vysoká flexibilita zajišťuje pohodlnou aplikaci do zavazadlového prostoru.

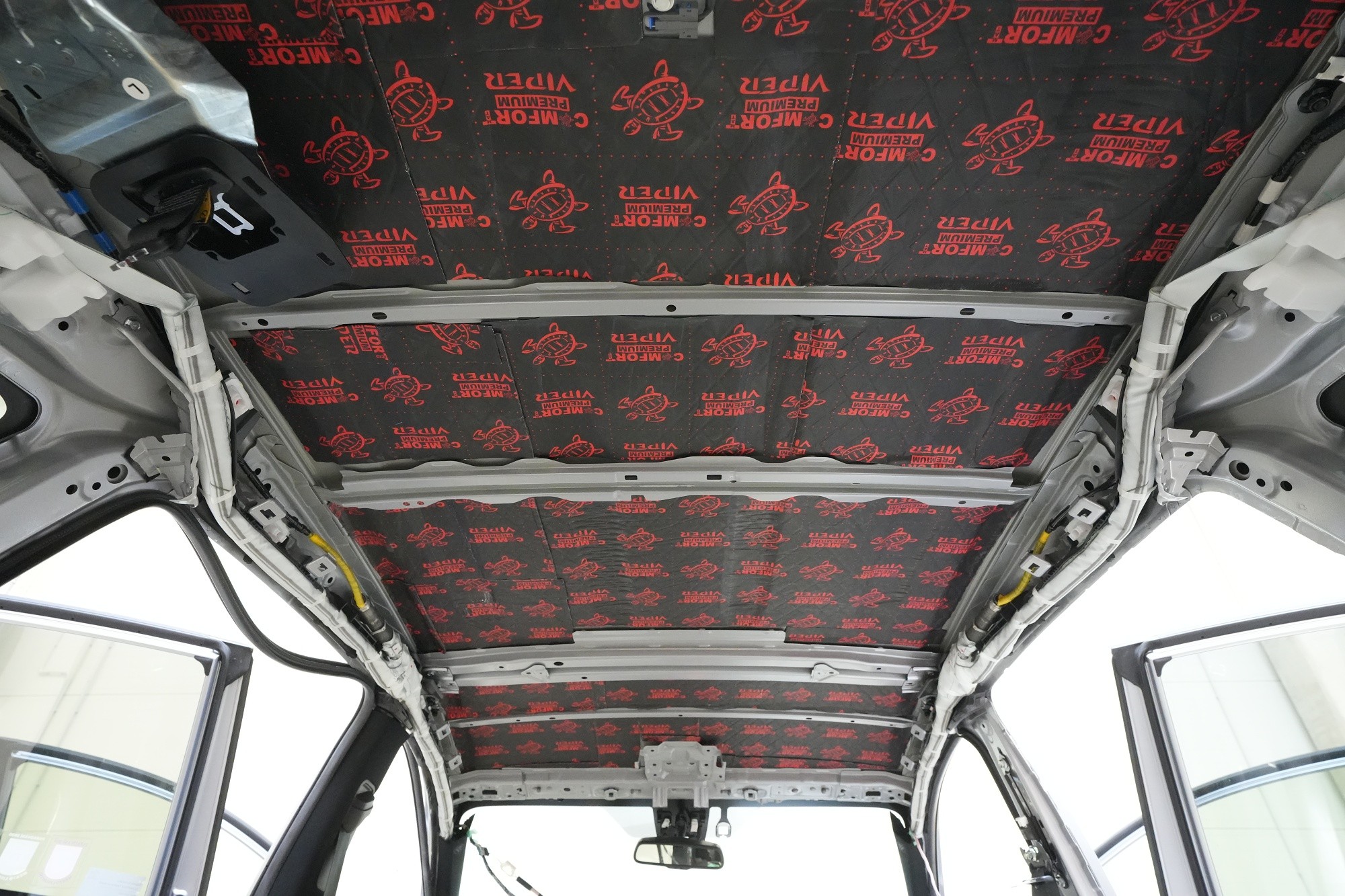

U balíčku Expert Plus odhlučňujeme dvěma vrstvami i střechu, jejíž odhlučnění má taktéž nezanedbatelný význam. Nejprve přichází na řadu opět Viper s tloušťkou 3 mm. Viper zpevní tenký plech střechy, zamezí rychle se šířícím vibracím a sníží například hluk od dešťových kapek. Extrémní přilnavost a tepelná odolnost materiálu zajistí bezproblémové spojení se střechou po celou dobu životnosti vozu.

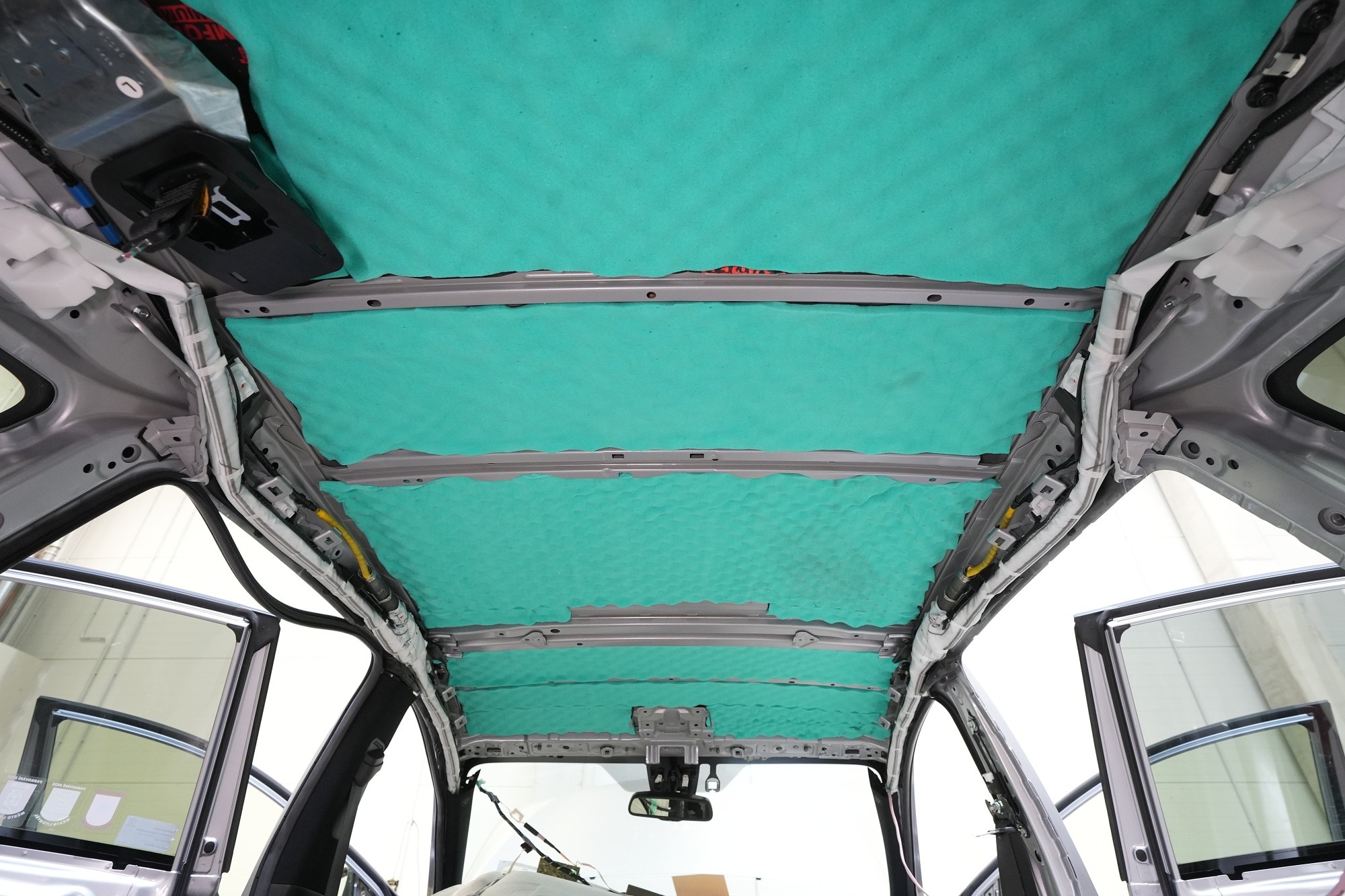

Druhou vrstvu tvoří profesionální zvukově absorpční materiál z polyuretanové pěny, konkrétně Comfortmat Soft Wave Expert o tloušťce 15 mm. Soft Wave znemožní aerodynamickému a okolnímu silničnímu hluku proniknout přes střechu do interiéru a eliminuje tření mezi čalouněním střechy kovem. Materiál má i tepelně izolační funkci a vůz je tedy kompletně chráněn před tepelnými ztrátami v každém ročním období.

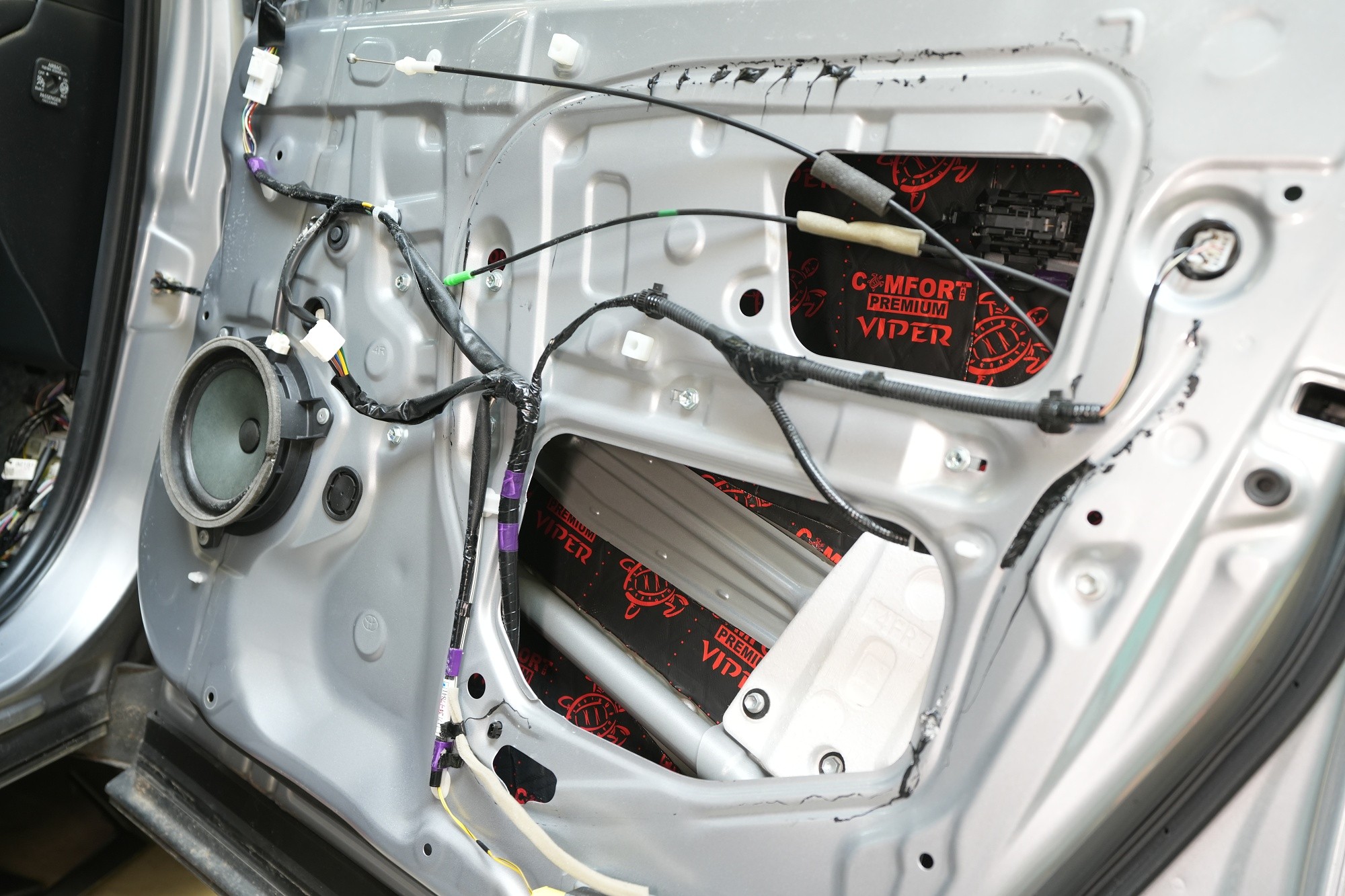

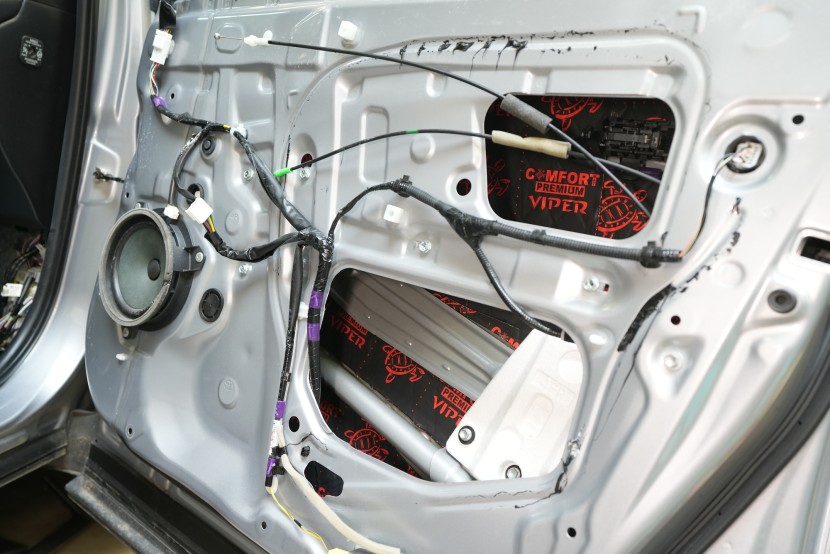

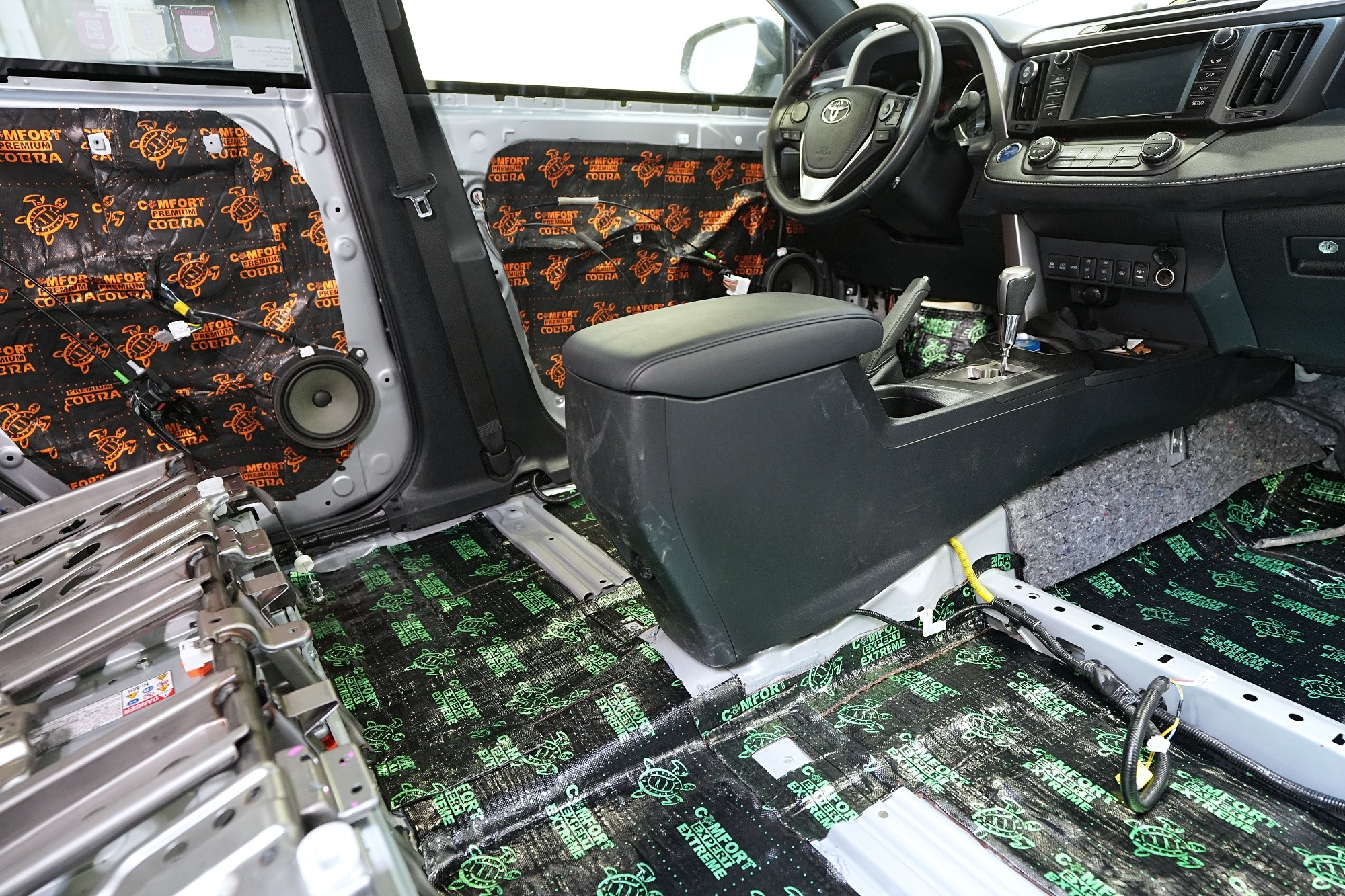

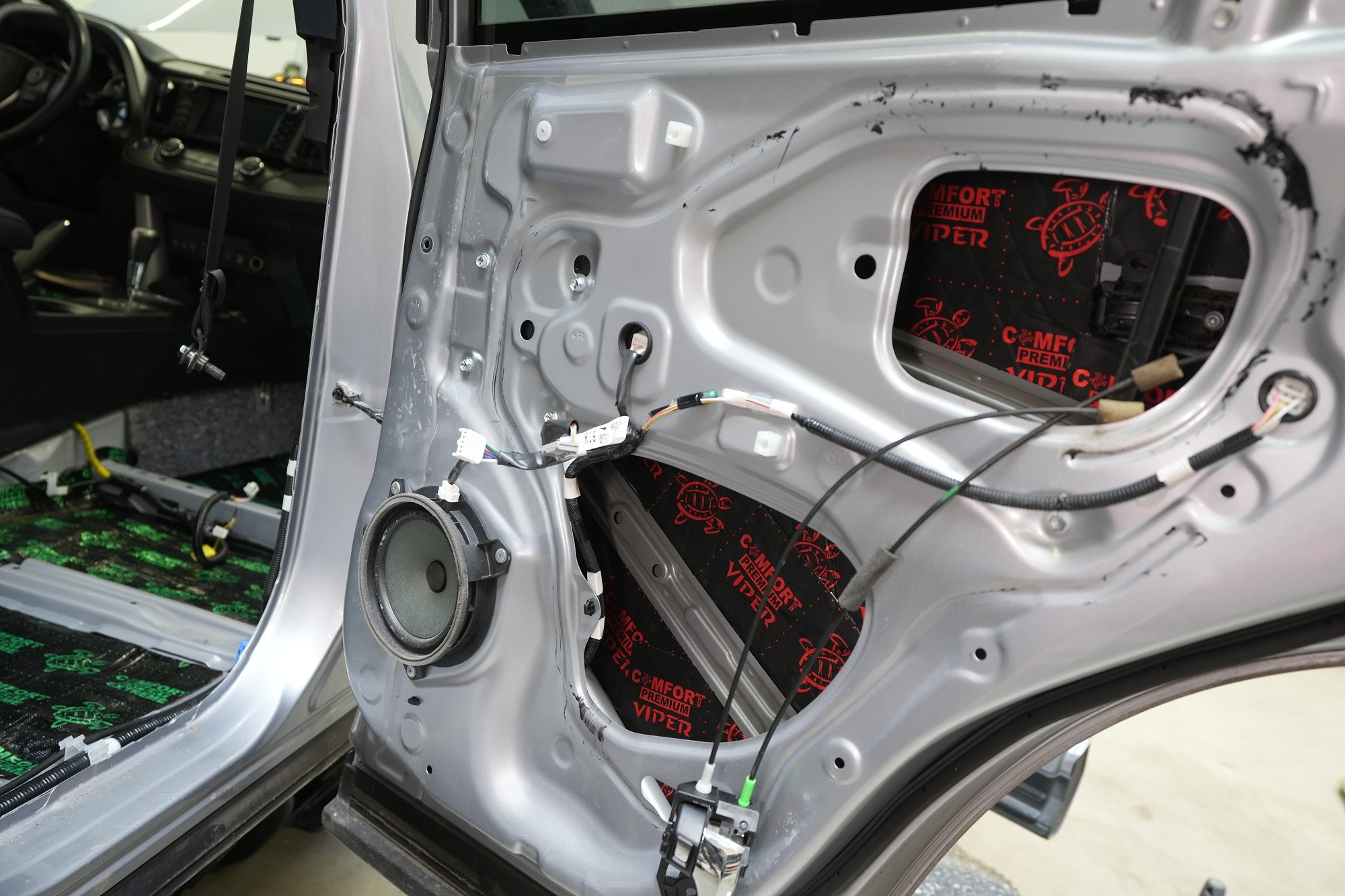

Dveře odhlučňujeme celkem v 5 vrstvách, i když u tohoto vozu to budou pouze vrstvy 4. V rámci balíčku Expert Plus volíme silnější antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Viper o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

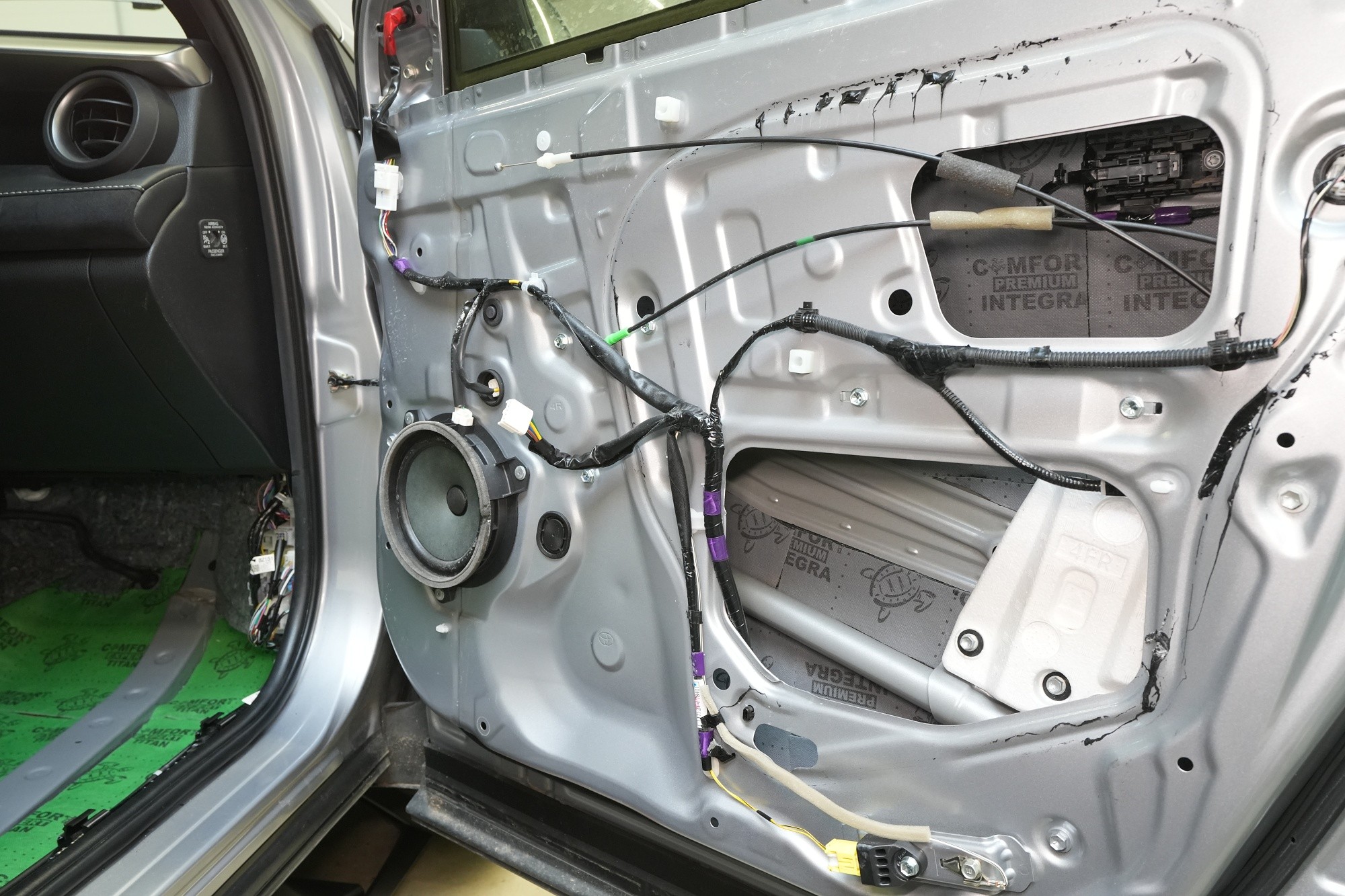

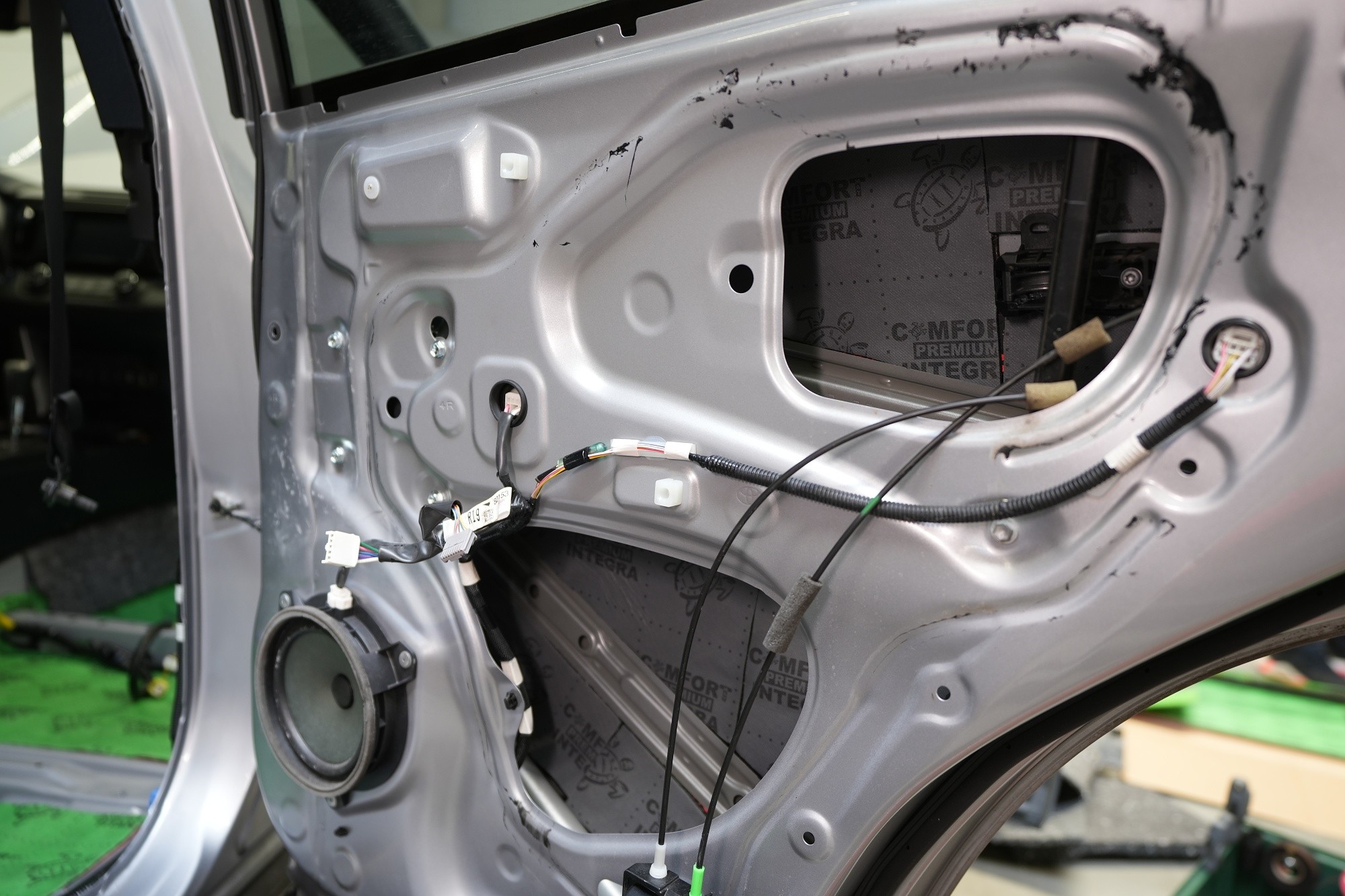

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

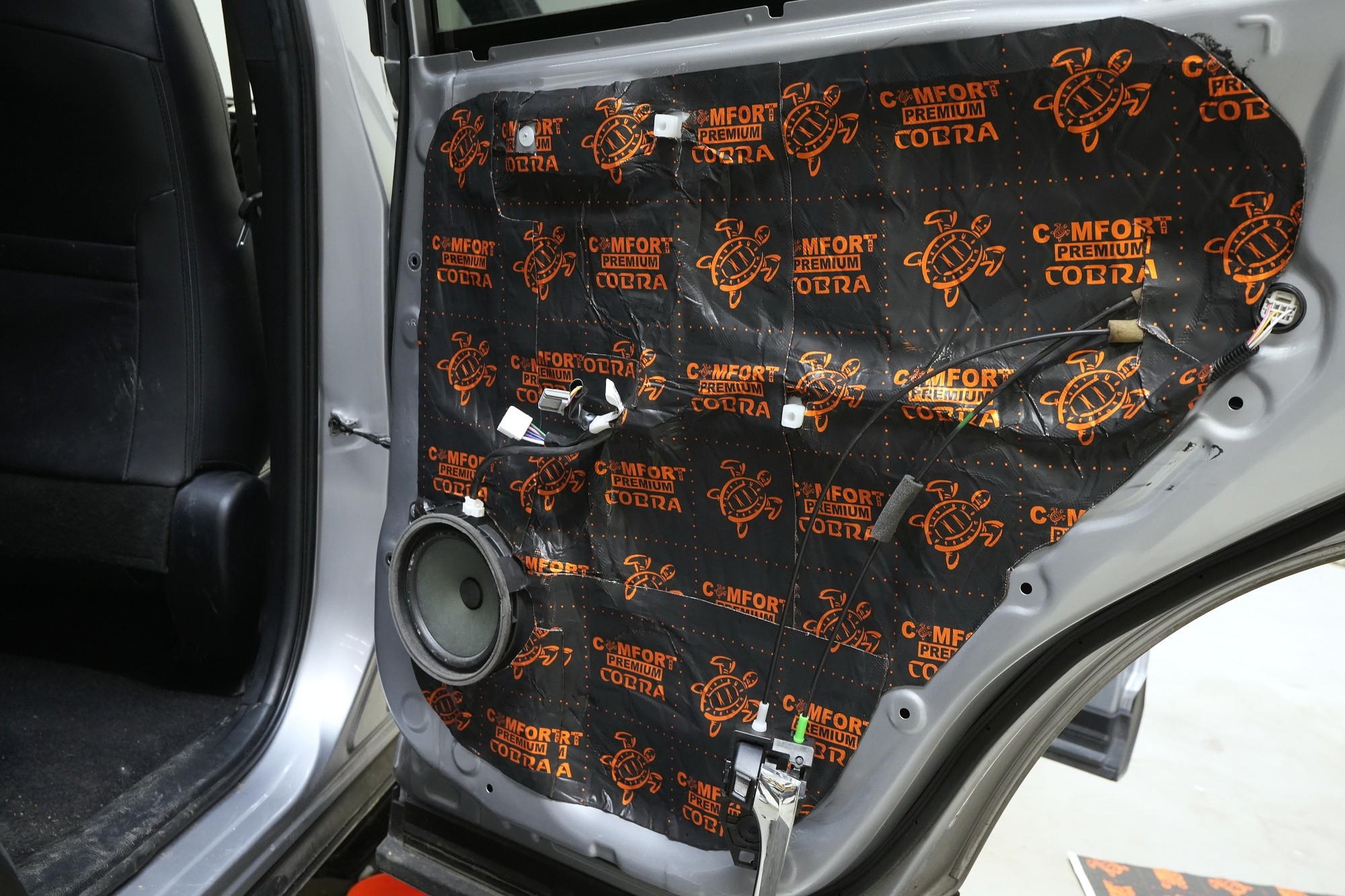

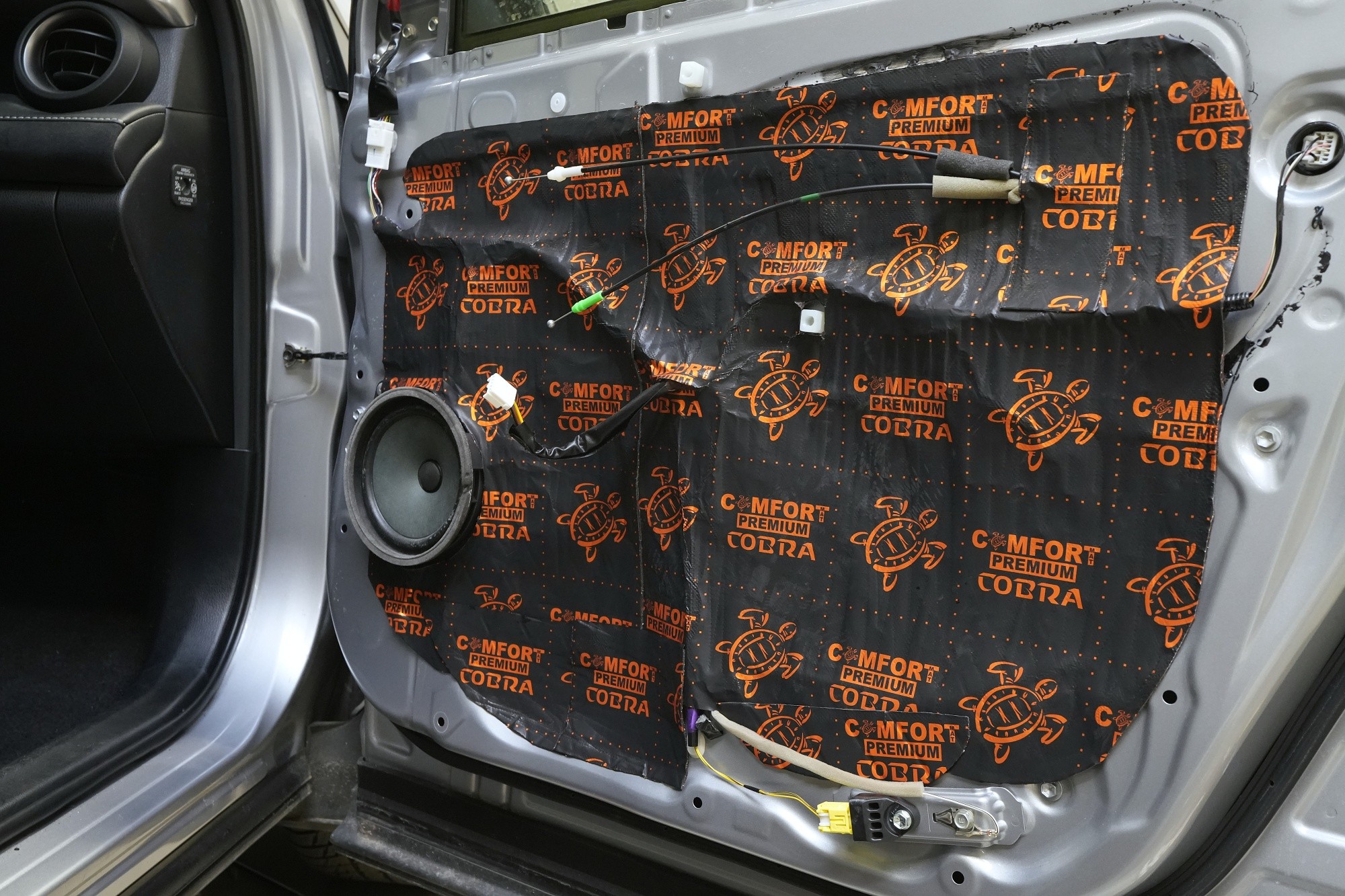

Následně aplikujeme ultralehký antivibrační materiál Comfortmat Cobra. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

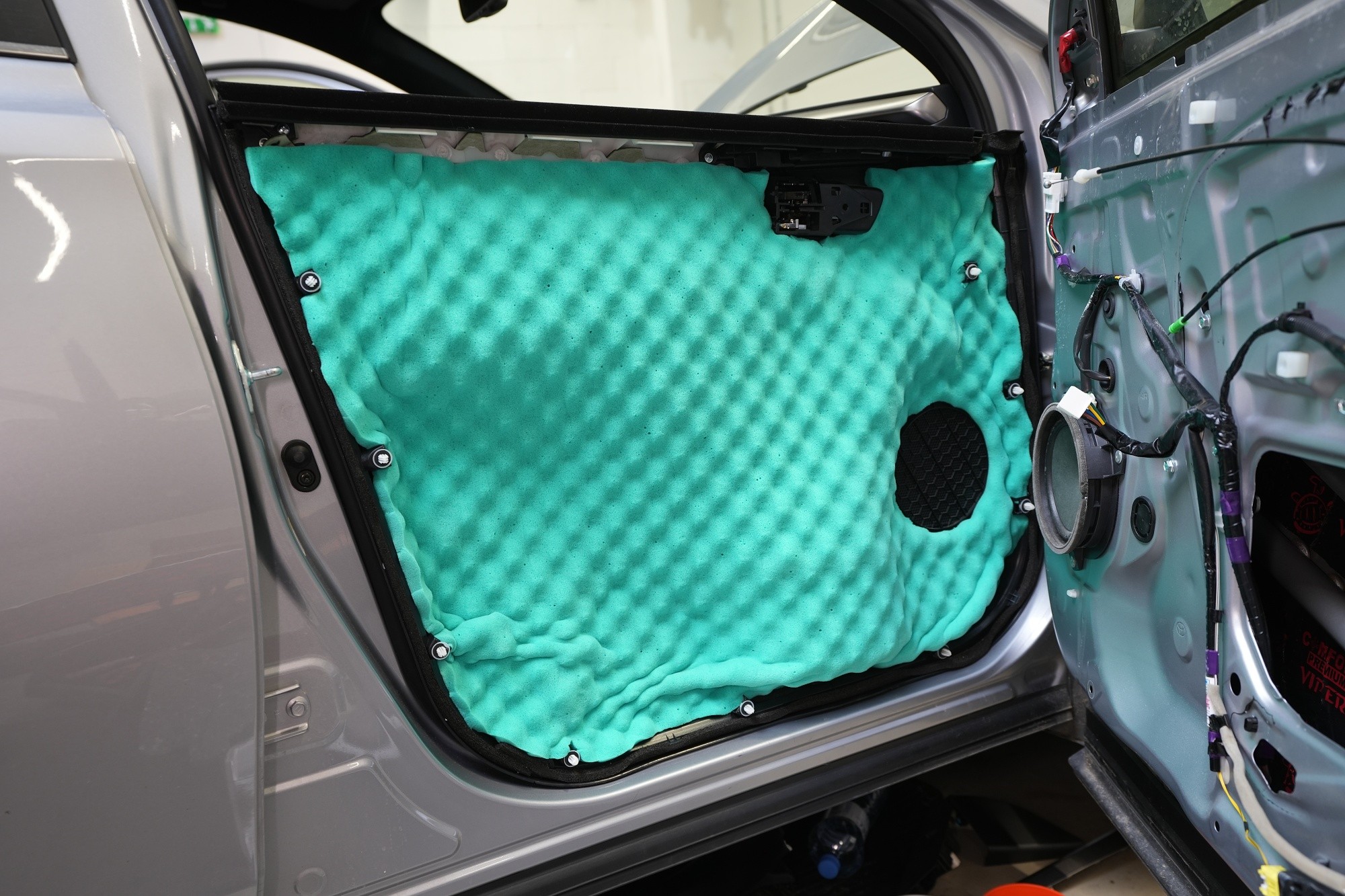

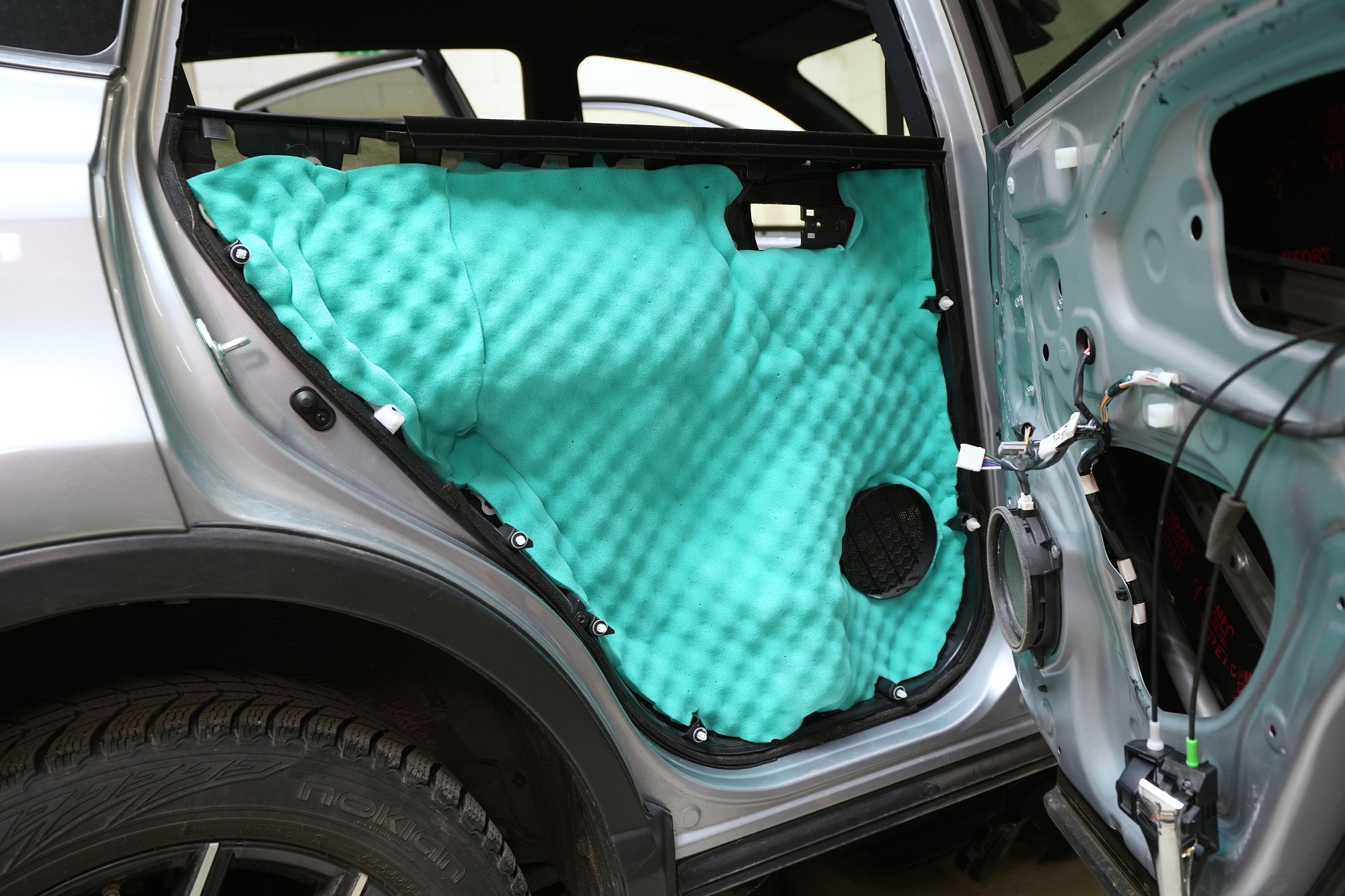

A konečně poslední vrstvou je Comfortmat Softwave Expert o tloušťce 15 mm, který jsme již aplikovali i ve druhé vrstvě na střeše. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Oproti klasické verzi materiálu Soft Wave je tato tyrkysová varianta vyrobena z hustější a účinnější polyuretanové pěny, která odhlučnění dveří posune na ještě vyšší úroveň. Stejný postup volíme i u zadních dveří.

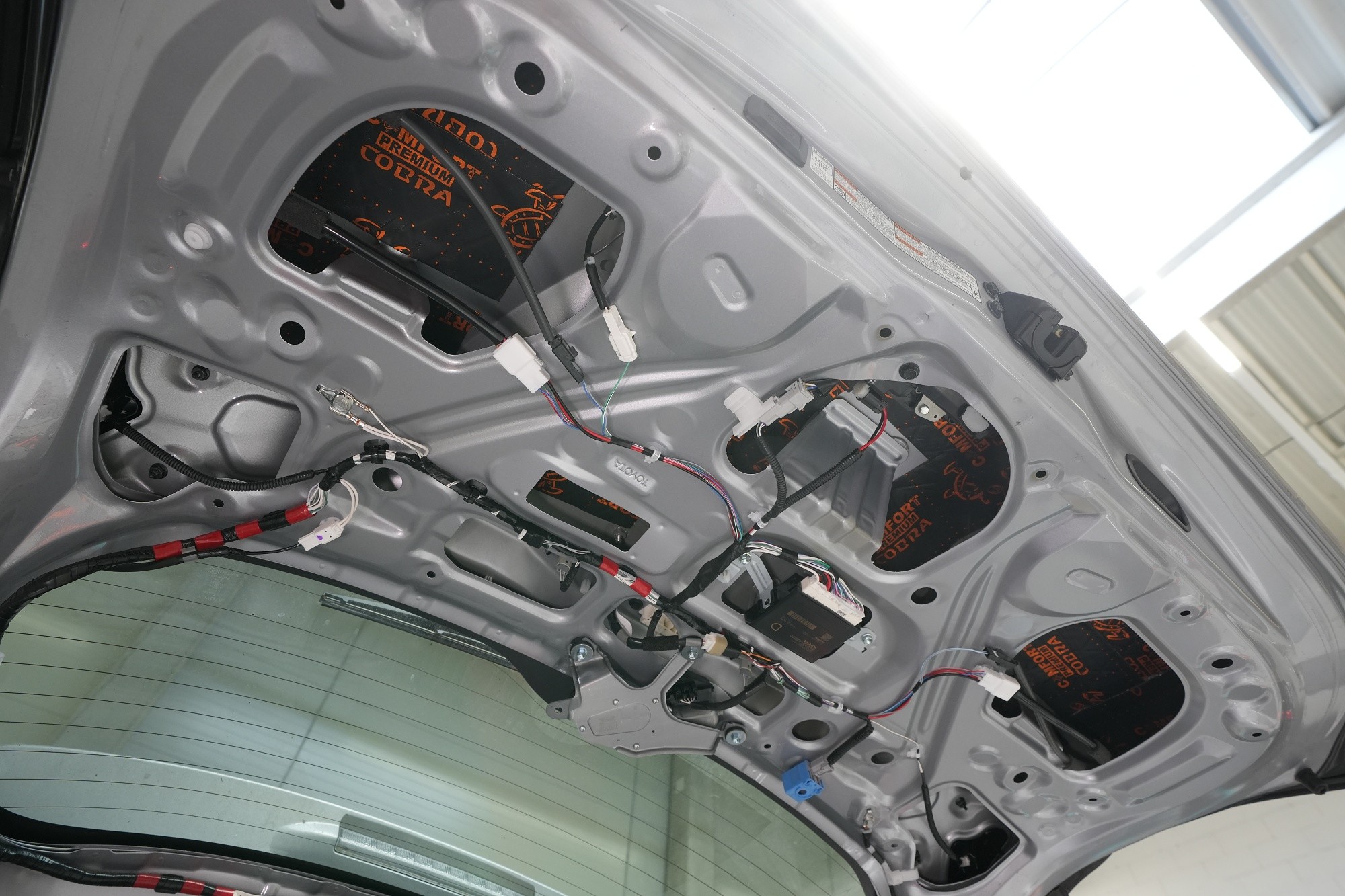

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Cobra o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

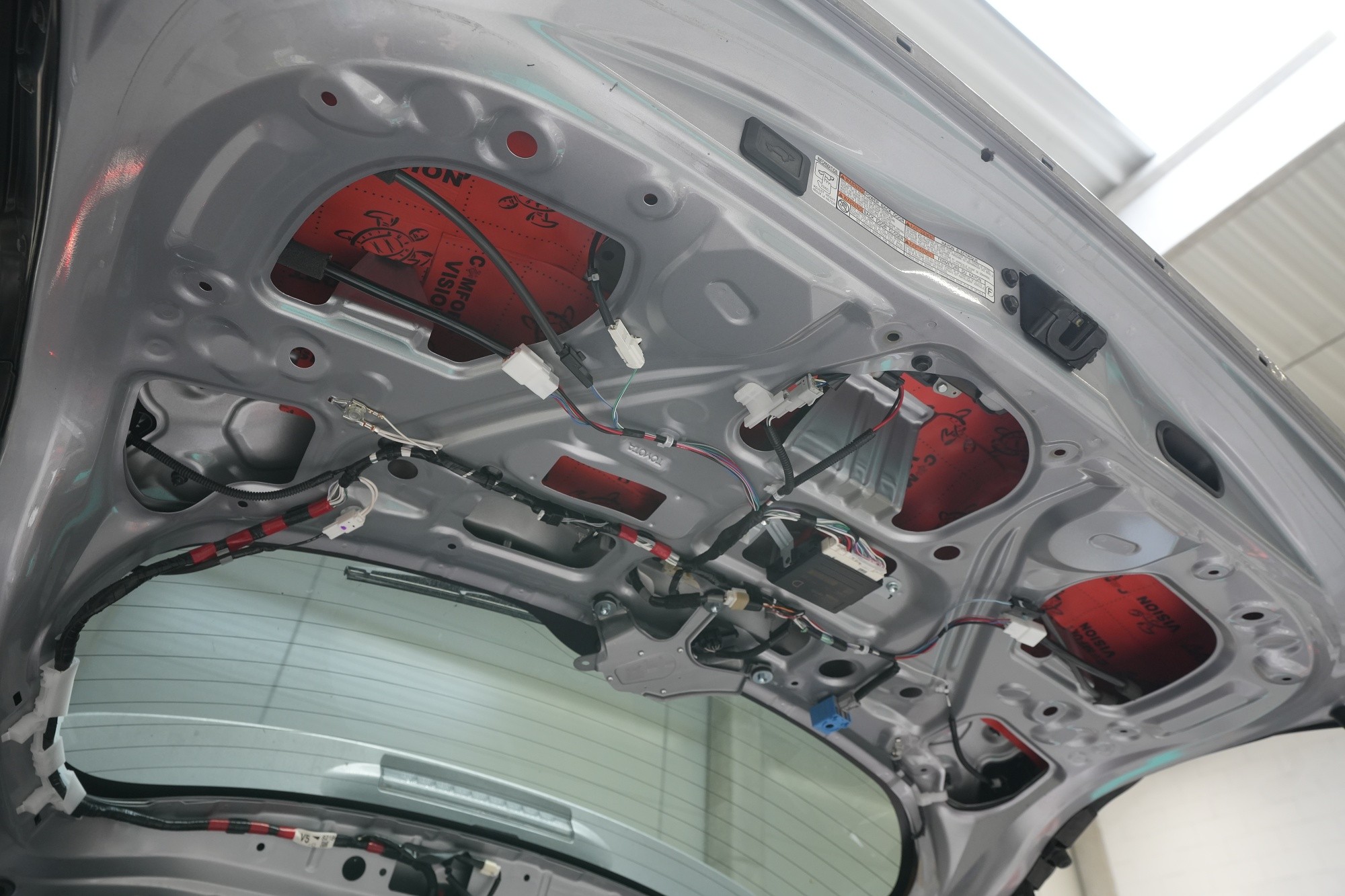

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

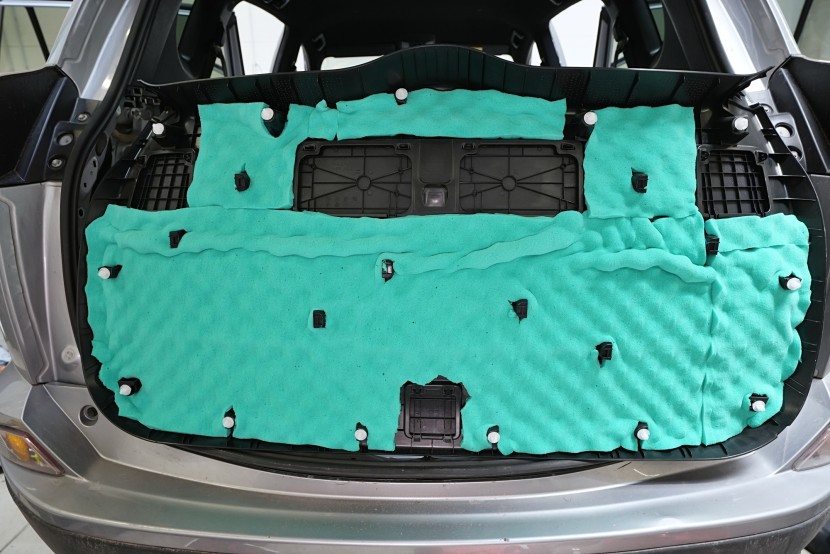

Poslední vrstvu tvoří již výše několikrát použitý polyuretanový materiál s tvarovou pamětí Comfortmat Soft Wave Expert, který aplikujeme na plastovou výplň dveří. Materiál o tloušťce 15 mm zamezí skřípání plastů a dalším zvukům, které mohou způsobit kabely a další komponenty umístěné na pátých dveřích.

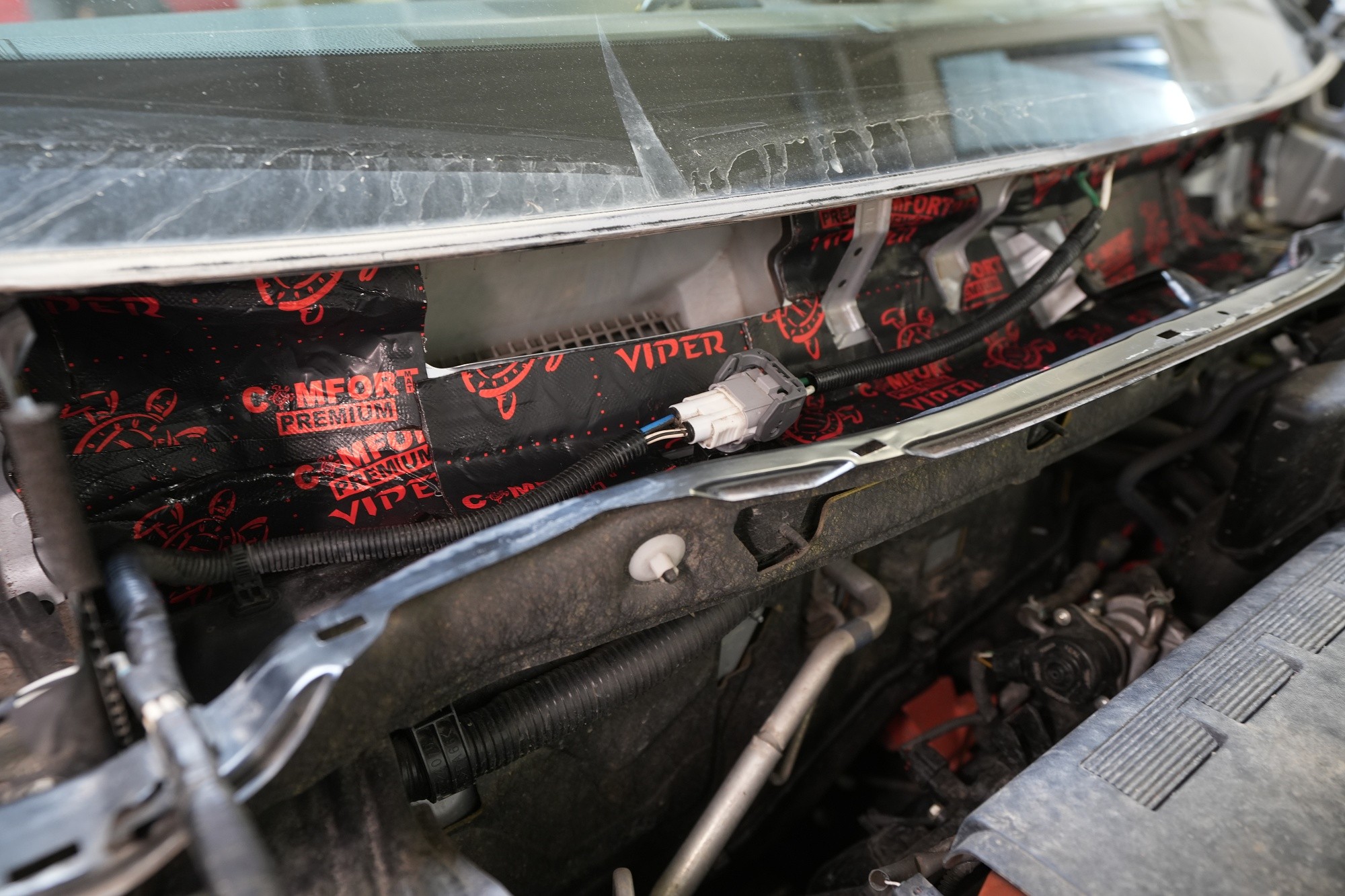

Také odhlučnění torpéda může přinést zajímavé výsledky. Stěrače jsou zdrojem silných vzduchových turbulencí a prostor pod spodním okrajem čelního skla je často veliký. Vytváří se zde efekt zvuku v jeskyni a to v bezprostřední blízkosti interiéru. Druhým důvodem k odhlučnění torpéda je snížení hluku od motoru. Nejprve tradičně aplikujeme antivibrační materiál, konkrétně opět Comfortmat Viper, který odfiltruje silné vibrace motoru.

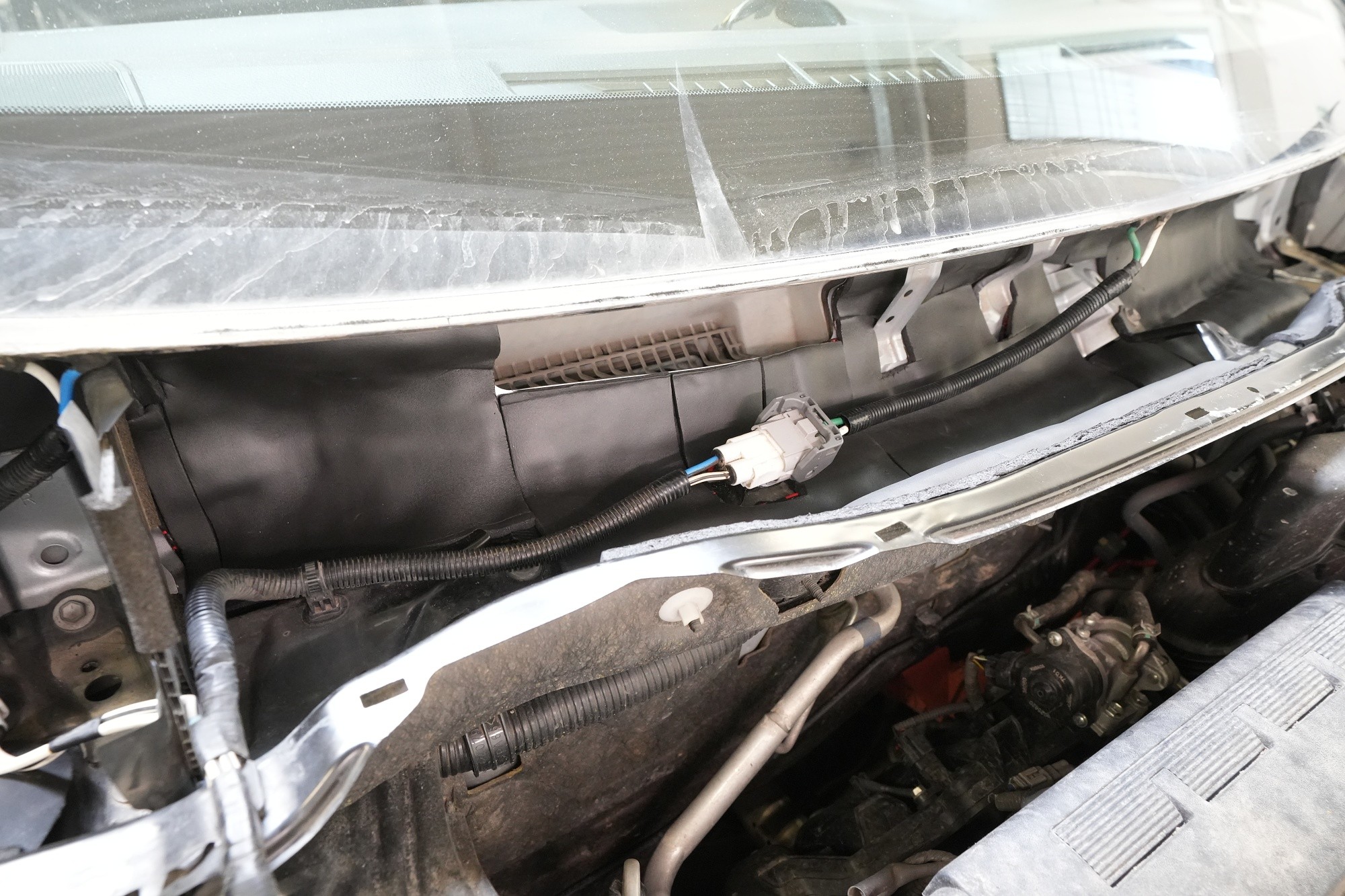

Jako druhou vrstvu nejčastěji aplikujeme zvukově izolační materiál Comfortmat Neoprene a to z několika důvodů. Kromě dostatečné zvukové izolace tento materiál nabízí i absolutní voděodolnost, která je pro tuto oblast zásadní. A jelikož torpédo je často opatřeno mřížkou, je černá barva tohoto materiálu ideální pro nenápadnou aplikaci.

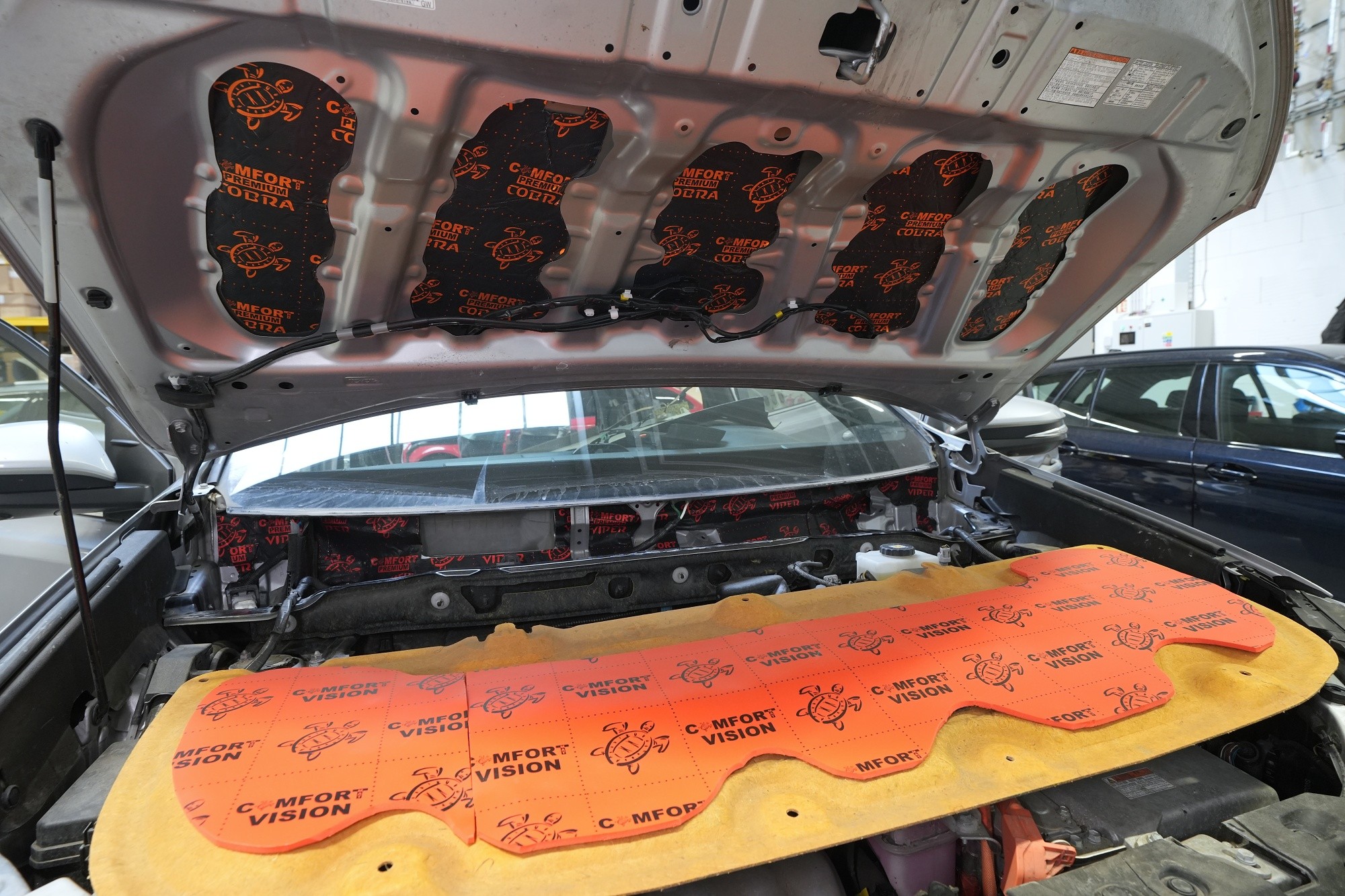

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat Cobra. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru. Instalace se blíží ke konci, interiér vozu pečlivě opětovně složíme a předáme vozidlo jeho nedočkavému majiteli.
