Toyota RAV4 - odhlučnění

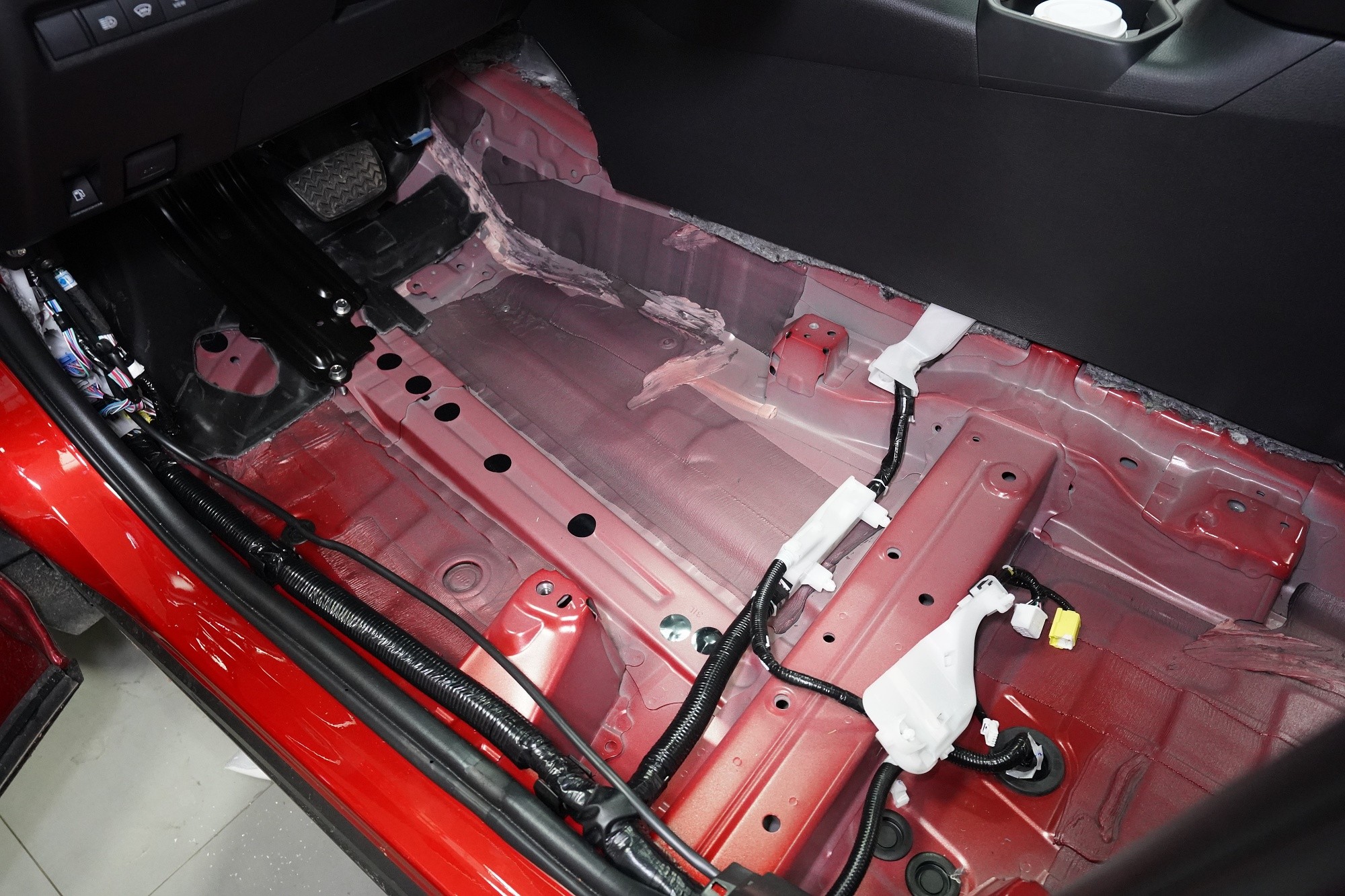

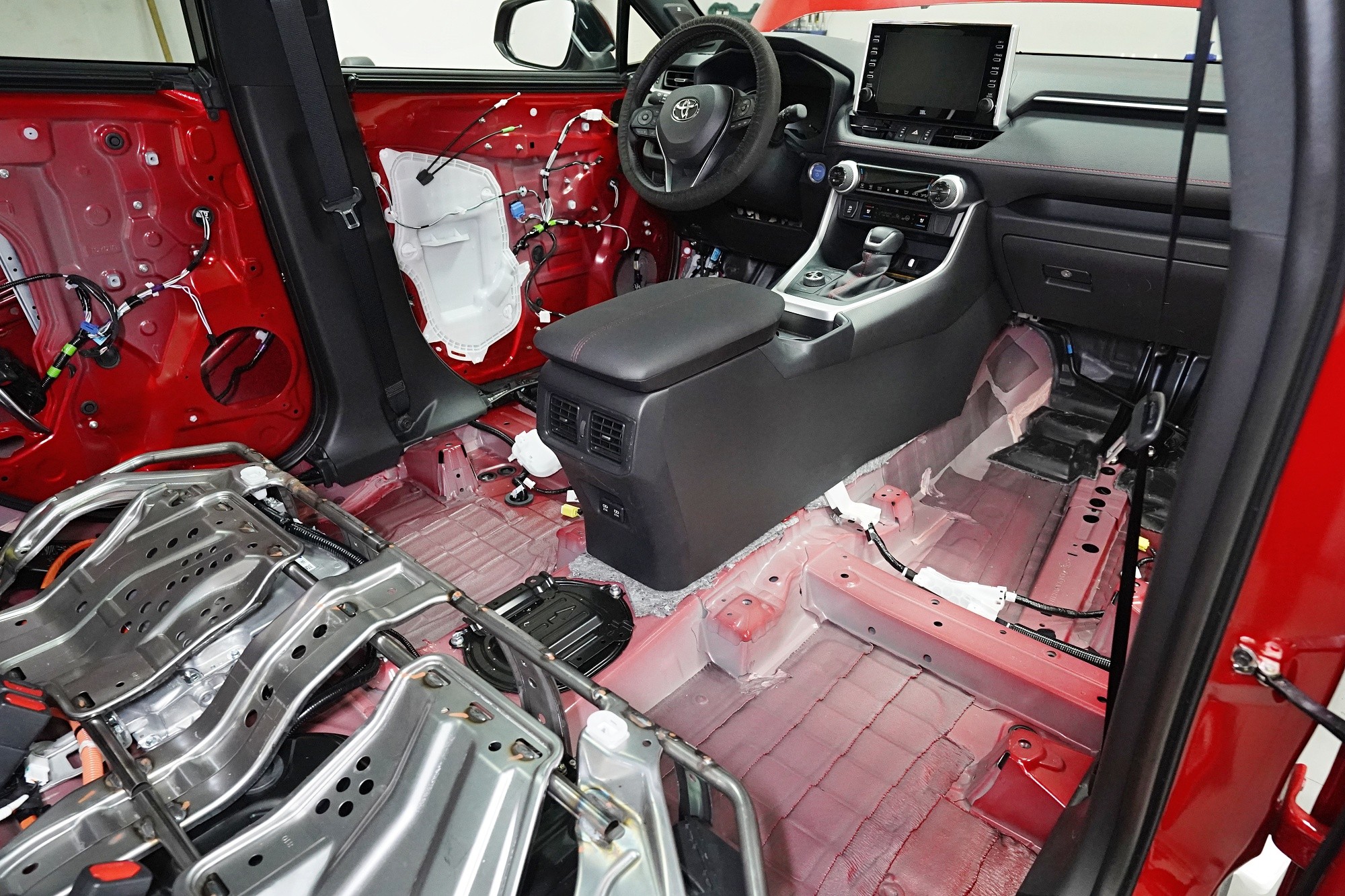

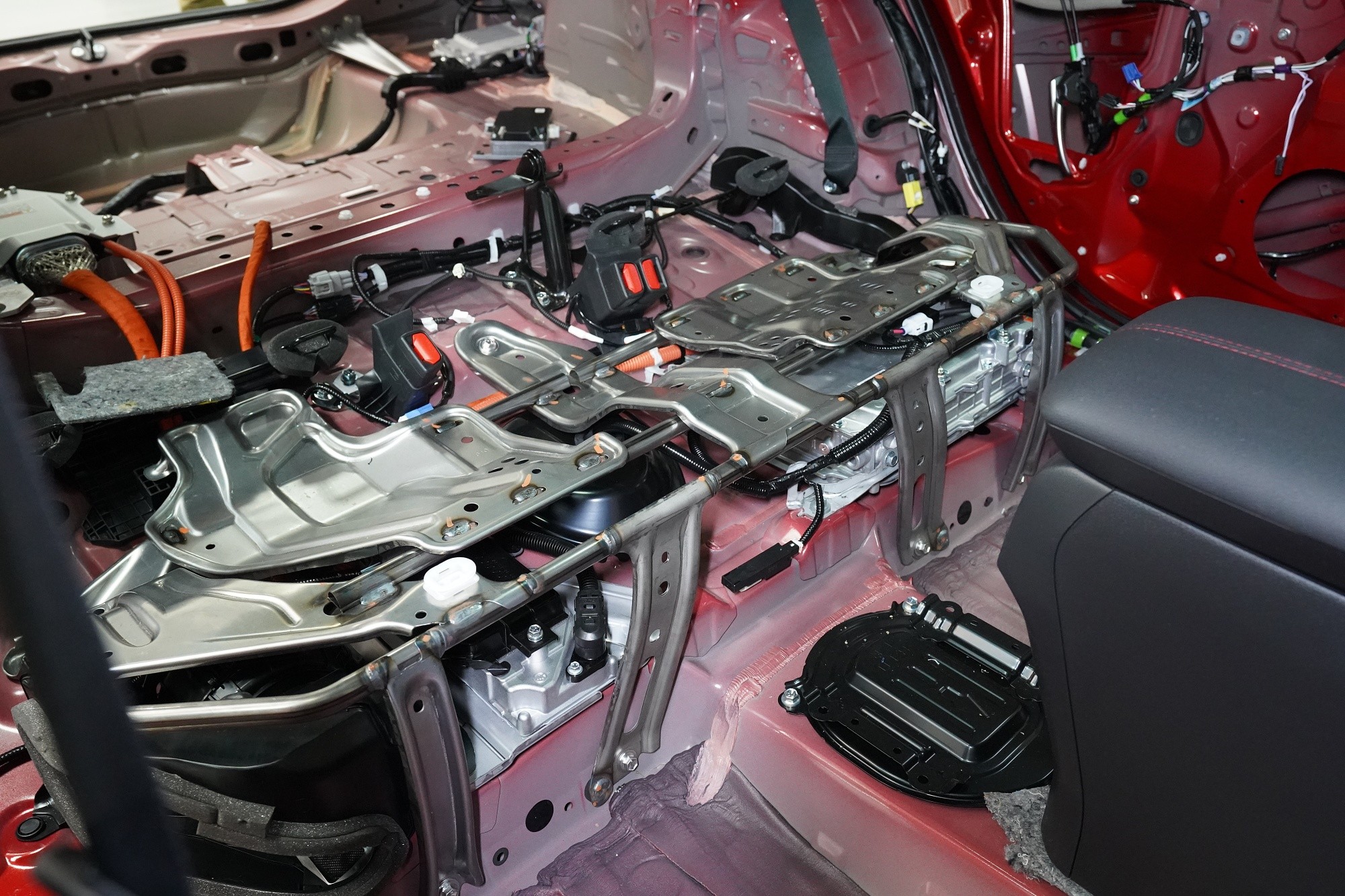

Odhlučnění vozu Toyota RAV4 poslední generace začínáme obvyklým způsobem, tedy demontáží interiéru. Odstraníme všechny sedadla, veškeré čalounění a další komponenty, které nám mohou bránit při práci. Volant chráníme vždy potahem, abychom předešli jeho případnému poškození. Avizované vylepšení ochrany proti vibracím vidíme zejména na podlaze vozu, nicméně i tak se jedná o nedostatečné řešení. Pouštíme se tedy do náročné práce.

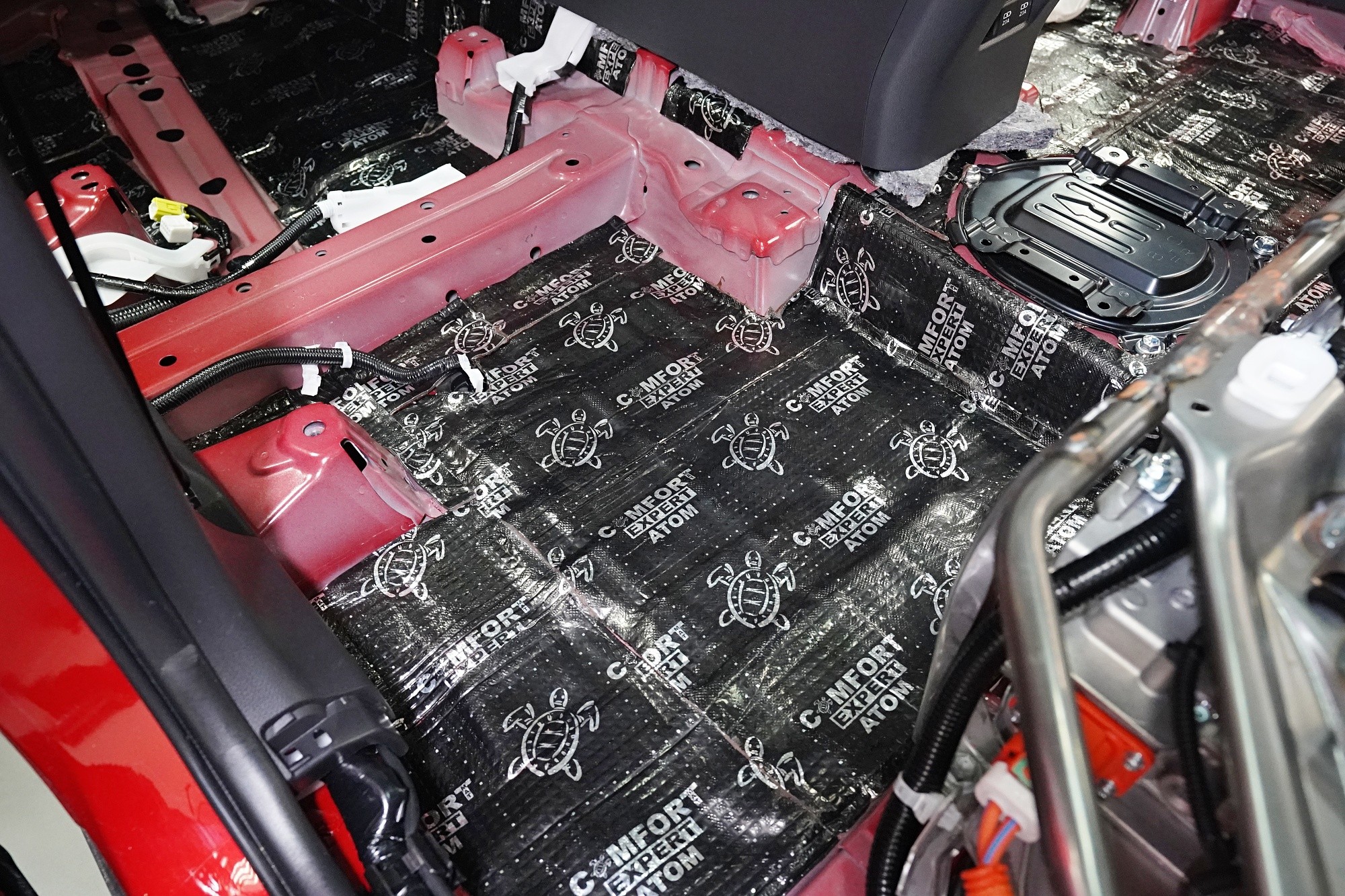

Začínáme podlahou, jejíž odhlučnění je kvůli enormním vibracím i výraznému nízkofrekvenčnímu hluku zásadní pro celkové odhlučnění vozu. Jako první vrstvu aplikujeme špičkový antivibrační materiál Comfortmat Atom z nejvyšší řady Expert, který je určený zejména pro profesionální instalační centra. Materiál je složený ze dvou vrstev s celkovou tloušťkou 4 mm a s akustickým ztrátovým činitelem (MLF) o extrémní hodnotě 0,60 jednotek. To umožní excelentní zamezení vibrací i výrazné snížení nízkofrekvenčního hluku.

Comfortmat Atom je nejmodernější antivibrační materiál z profesionální řady Expert, který se skládá ze dvou vrstev vysoce účinných tmelů, kdy každý plní odlišnou funkci. Celková tloušťka 4 mm a zejména akustický ztrátový činitel (MLF) o extrémní hodnotě 0,60 jednotek umožní téměř maximální zamezení vibrací i výrazné snížení nízkofrekvenčního hluku.

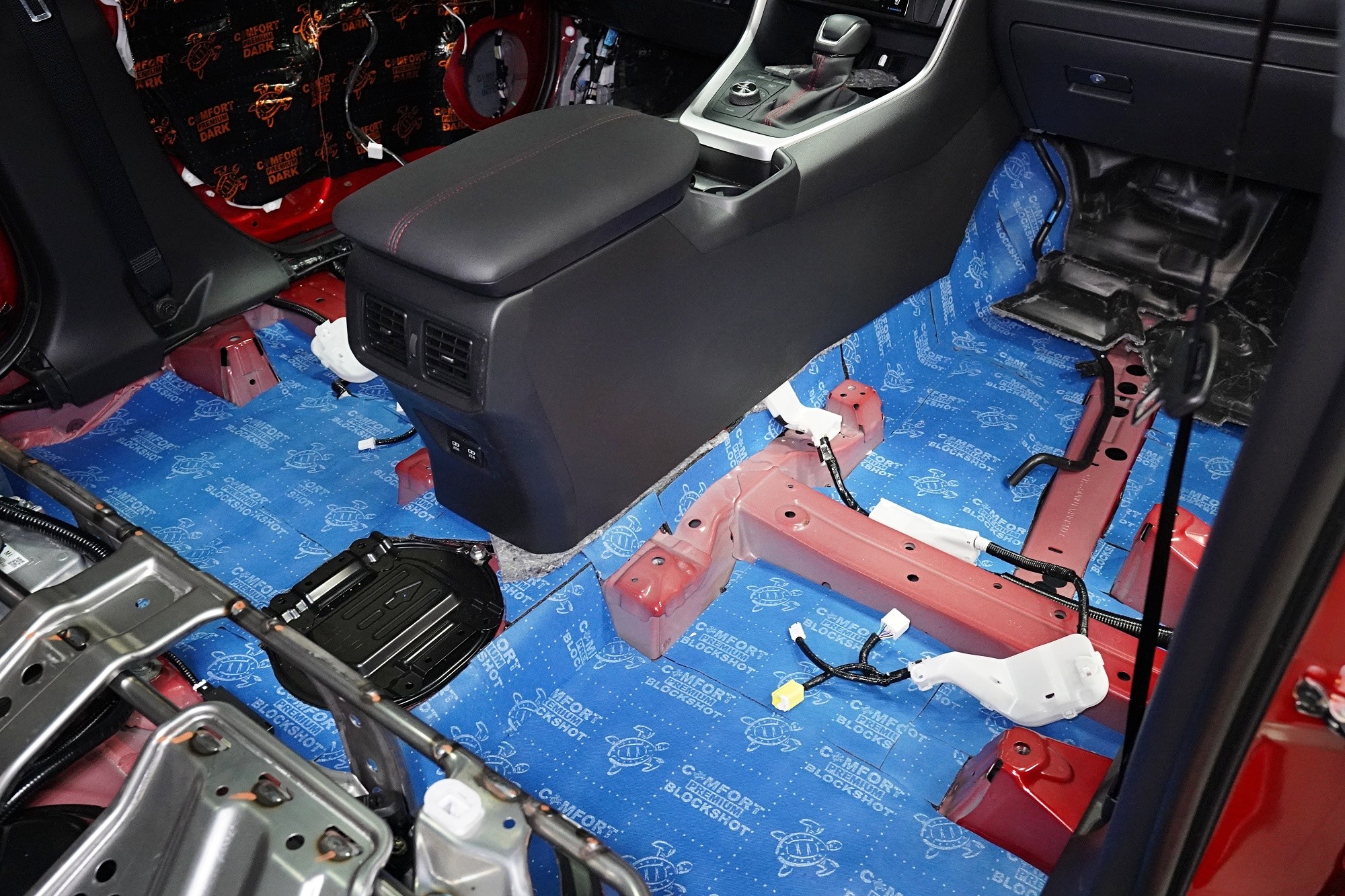

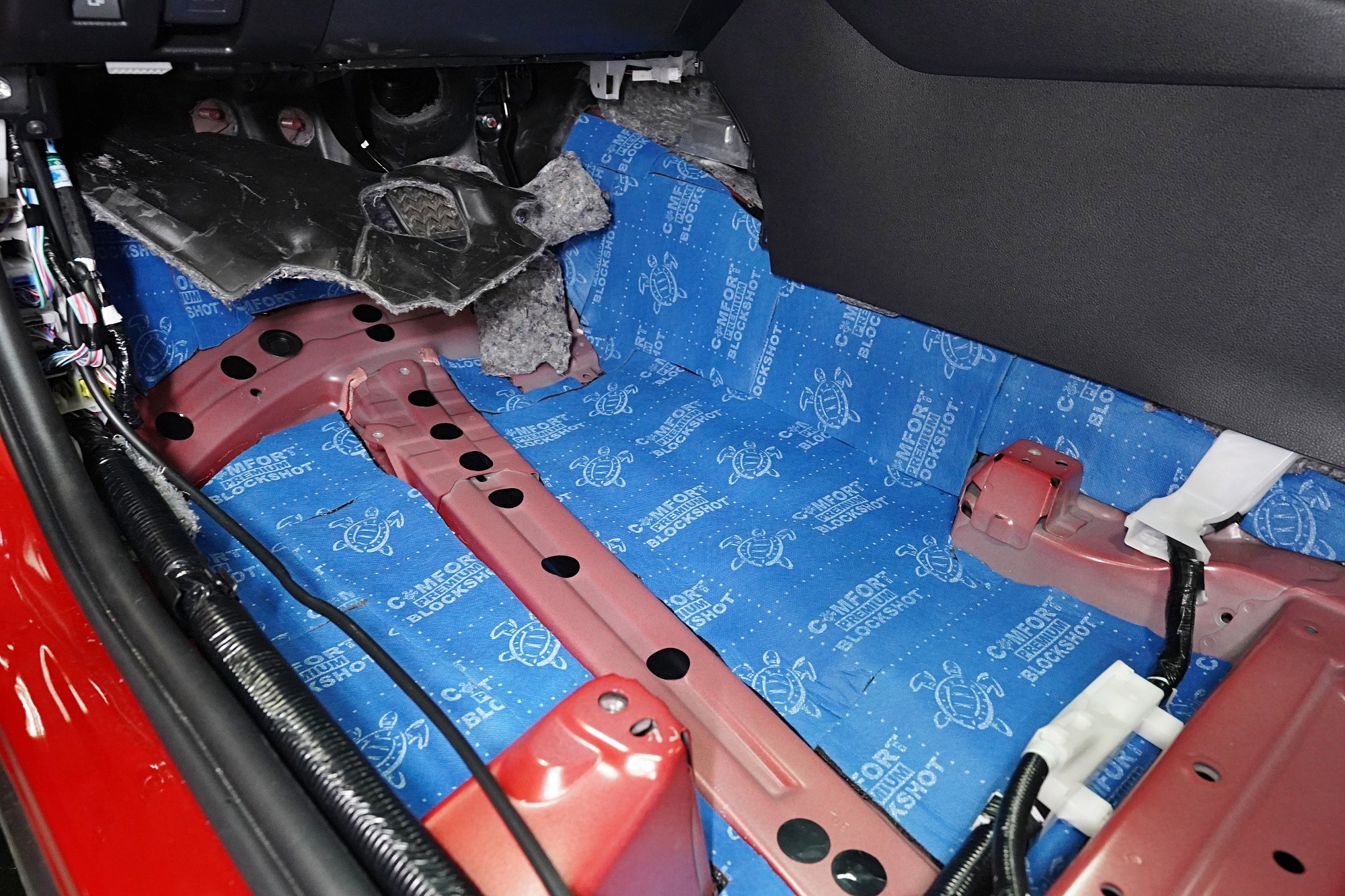

Druhou vrstvu na podlaze u balíčku Premium tvoří membránový materiál Comfortmat Blockshot, který při tloušťce 7 mm vyniká vysokou schopností zvukové izolace až 32 dB. Je to díky jeho vícevrstvému složení s 2 mm silnou protihlukovou membránou, která umožní takto vysokou účinnost. Blockshot nahrazuje dvě vrstvy odhlučnění a odfiltruje hluk od vozovky, pneumatik, ale i převodovky a zavěšení kol.

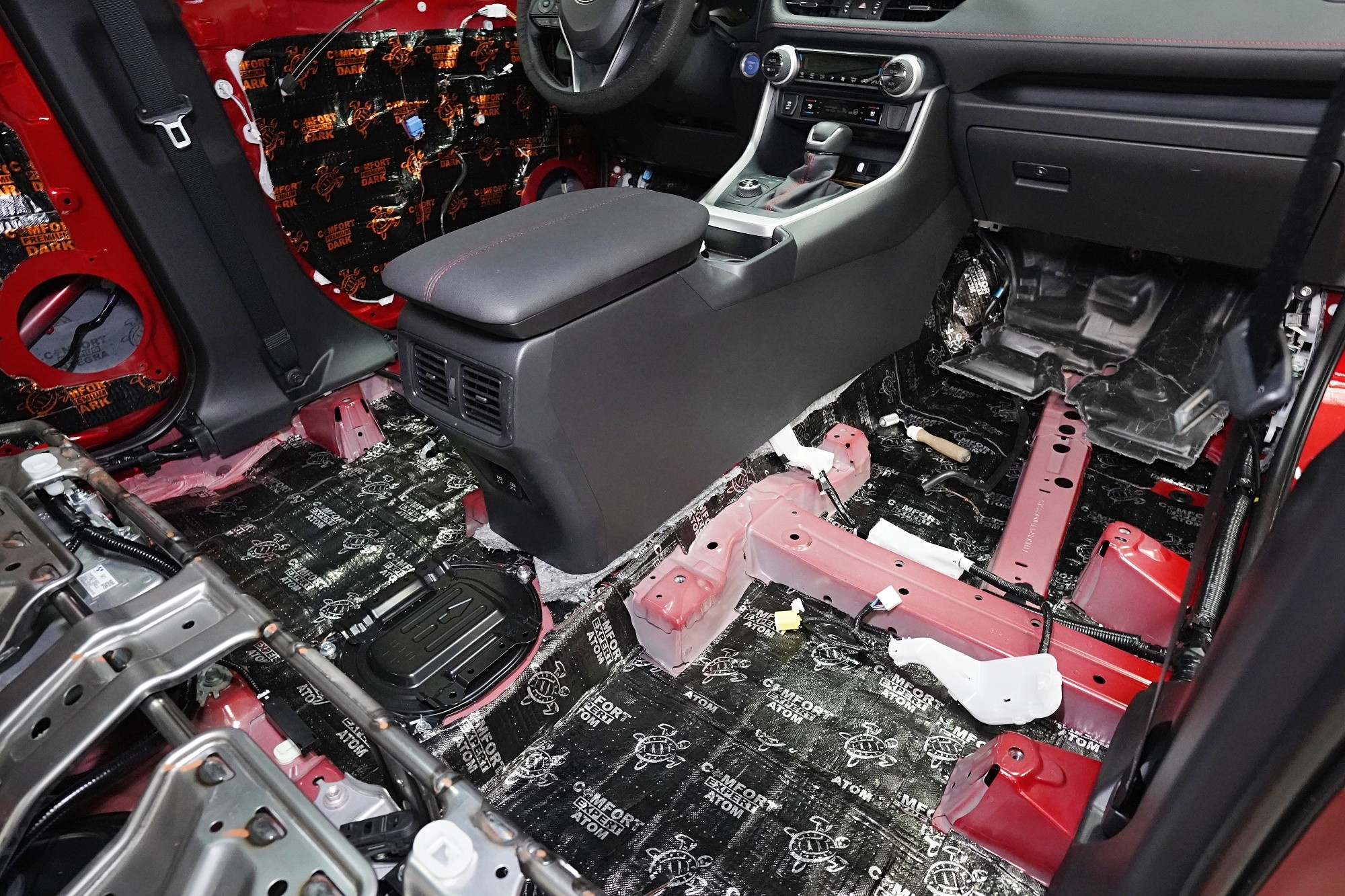

Atom spolu s Blockshotem aplikujeme na všechna dostupná místa, abychom umožnili izolaci maximálního množství vibrací a nízkofrekvenčního hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 4 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 7 mm. Celkem tedy 11 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

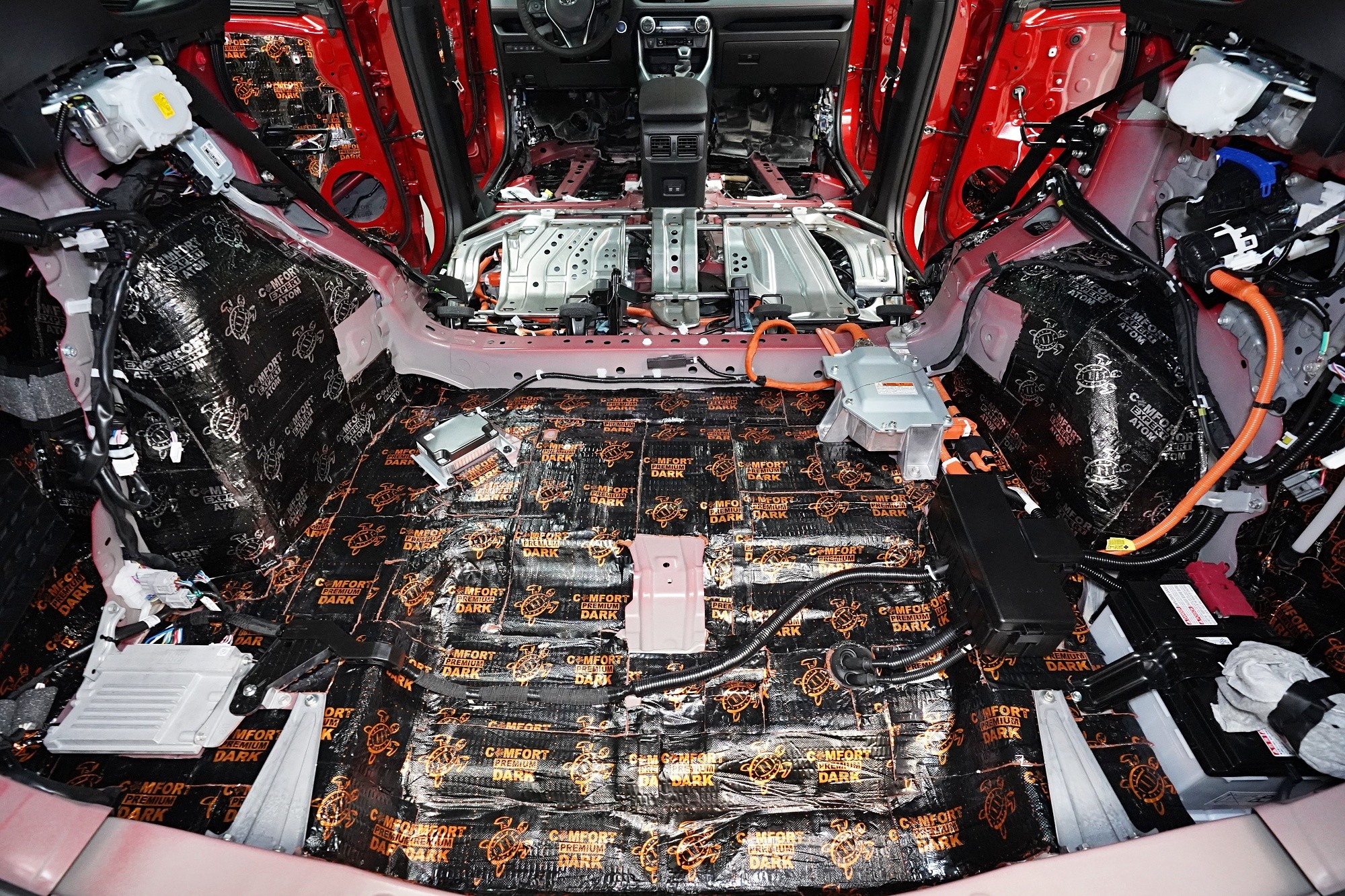

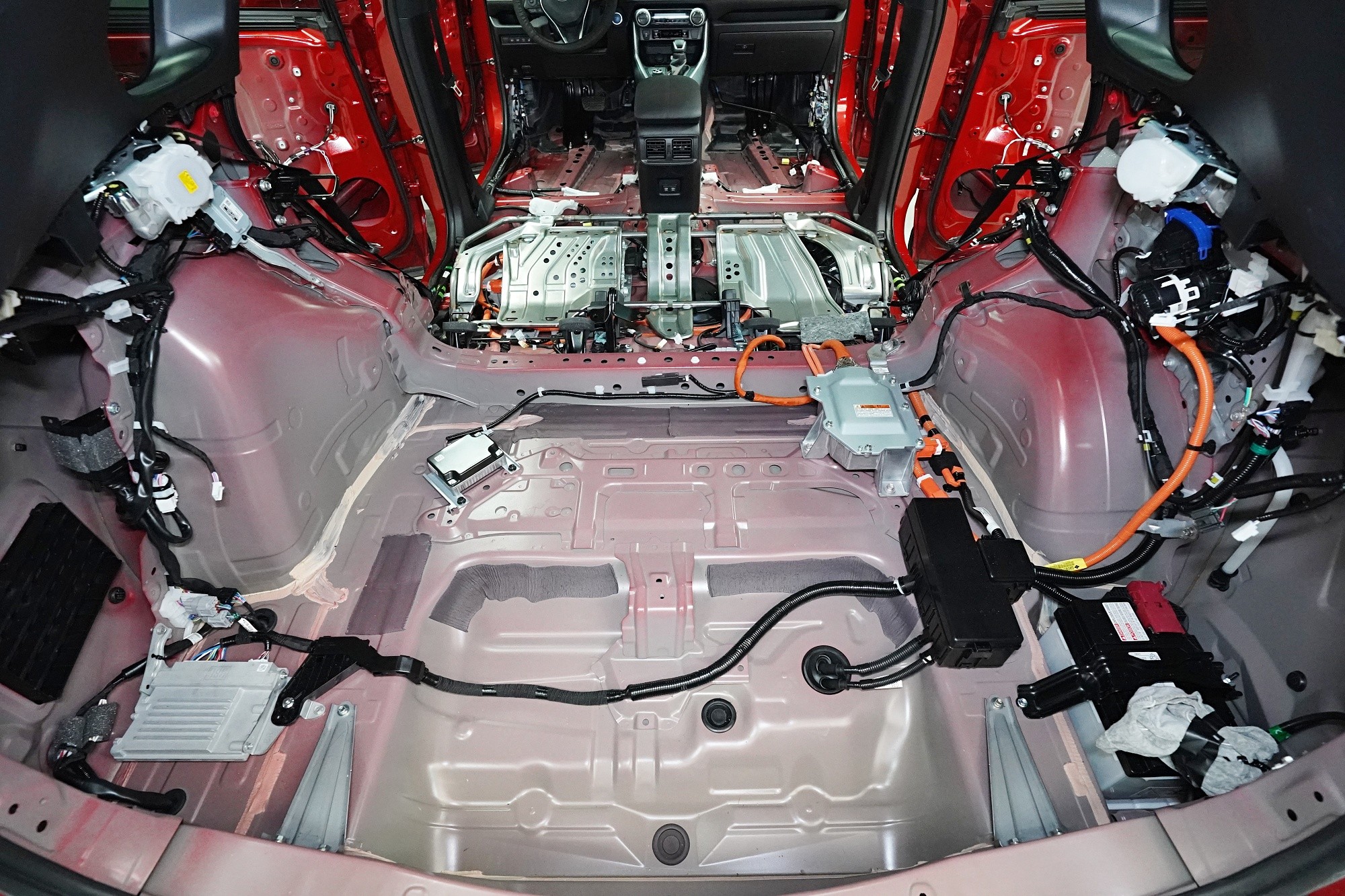

Podobným způsobem odhlučňujeme zavazadlový prostor. I dno kufru je velmi zatěžováno vibracemi a hlukem a musíme tedy volit odpovídající materiály. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

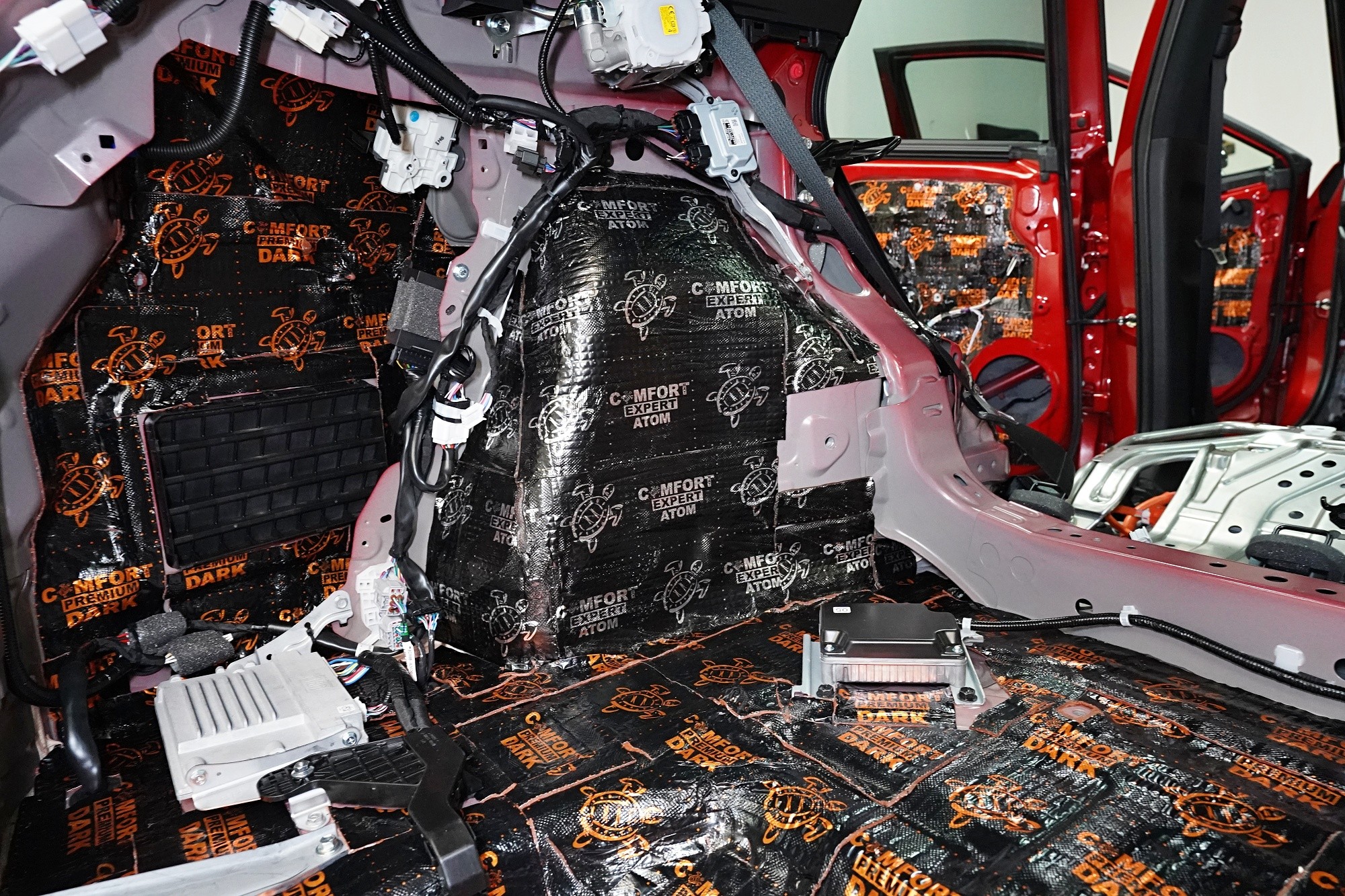

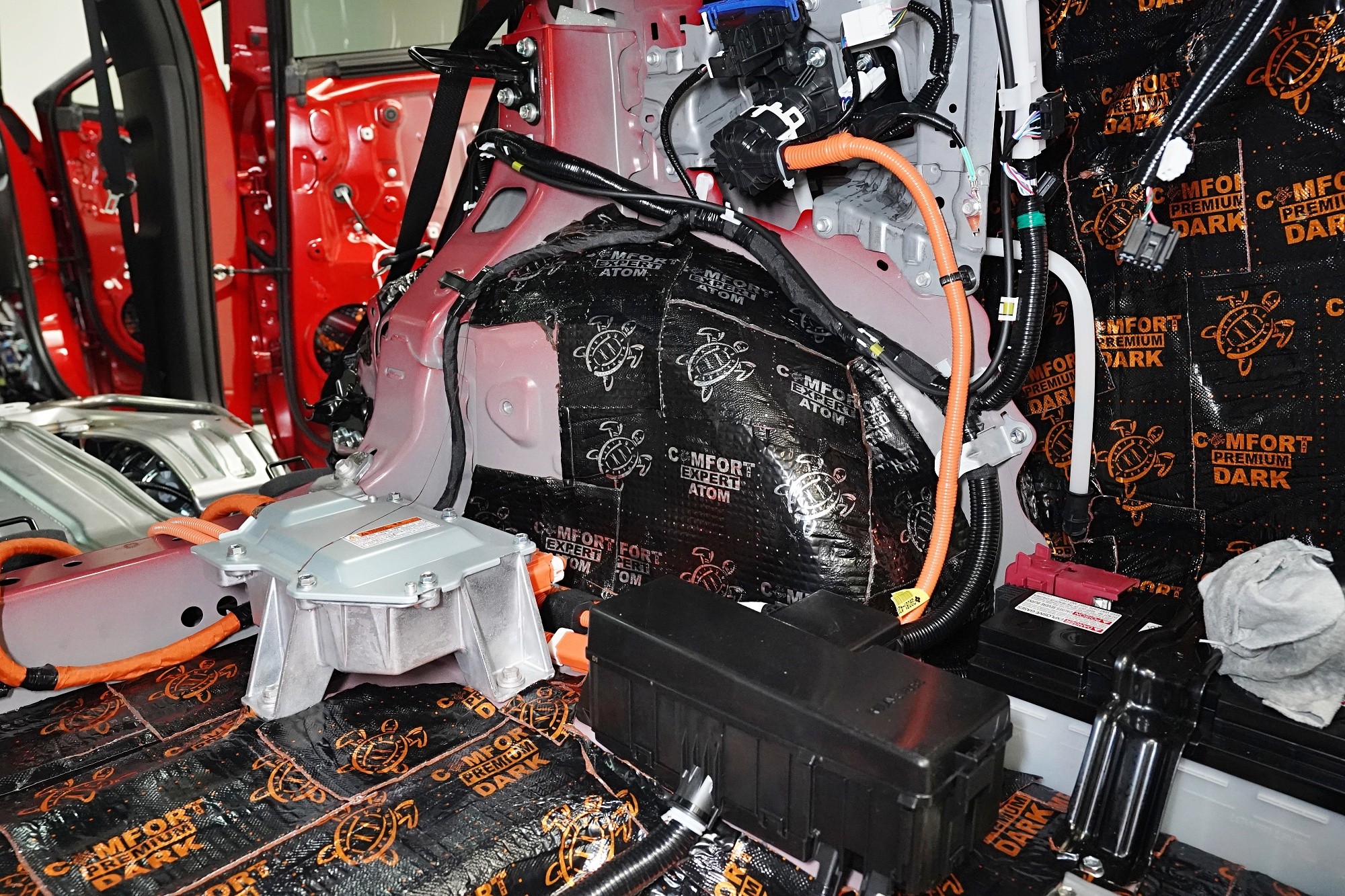

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu antivibračním materiálem z nejvyšší modelové řady Expert. Comfortmat Atom s tloušťkou 4 mm a MLF 0,60 jednotek doslova zlikviduje vibrace a nízkofrekvenční hluk od pneumatik. A konečně na blatníky aplikujeme u balíčku Premium ultralehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm a MLF 0,35 jednotek, což je pro tuto oblast dostačující.

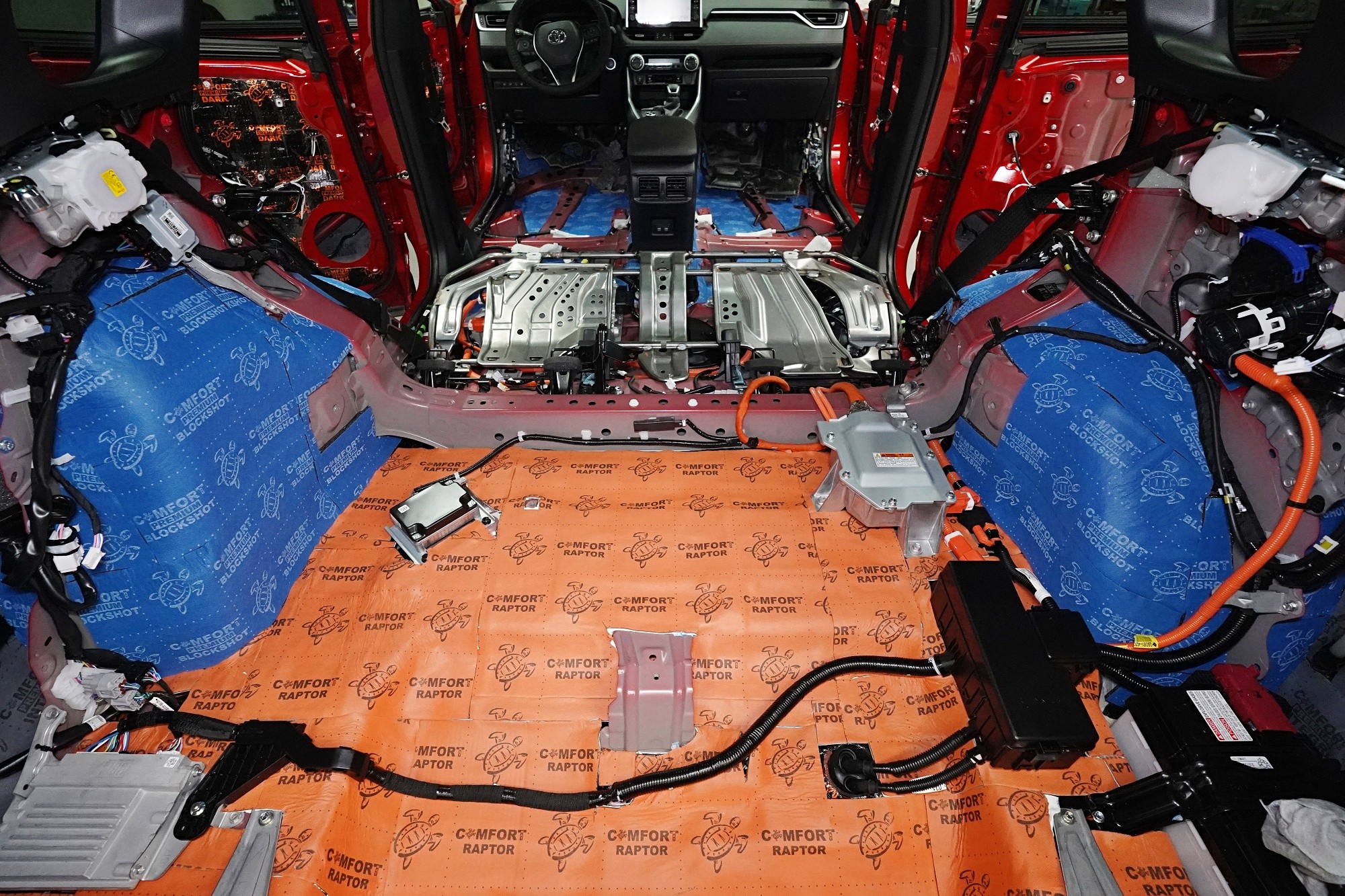

Rozdílné materiály volíme i ve druhé vrstvě odhlučnění a vidět můžete hned 3 barvy různých materiálů. Má to samozřejmě svůj důvod, protože každá oblast vyžaduje jiný druh materiálu. Na dno kufru aplikujeme opět Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru. Účinnost až 30 dB je až neskutečným bonusem tohoto skvělého materiálu.

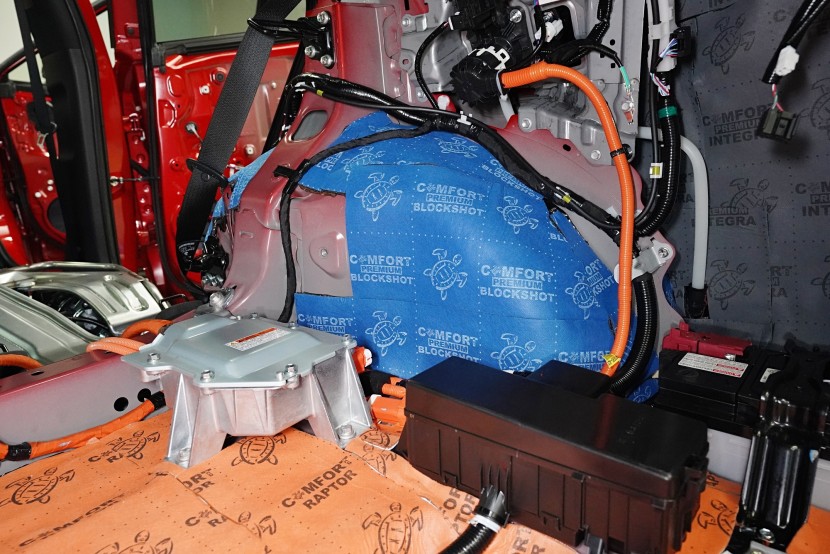

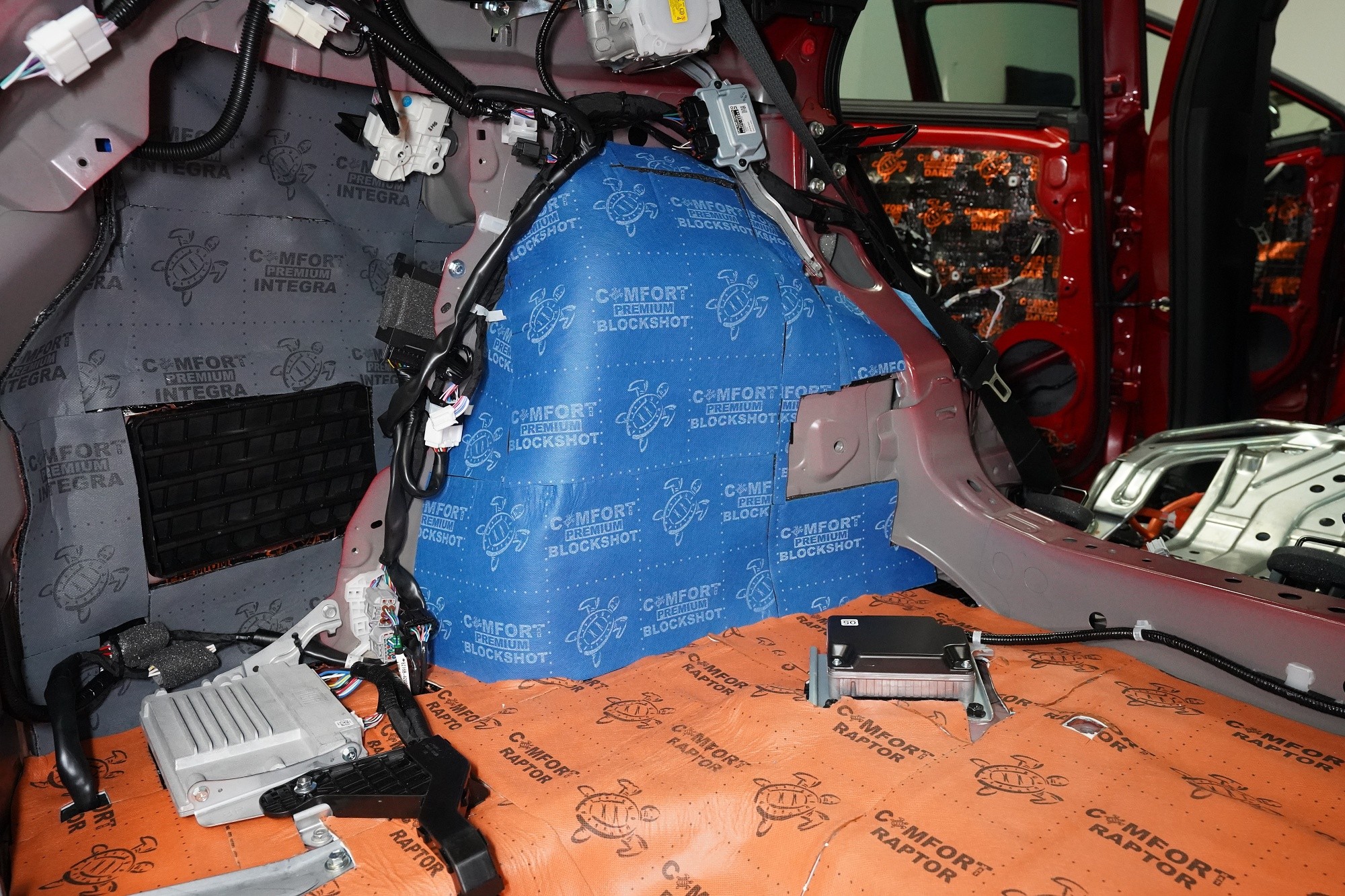

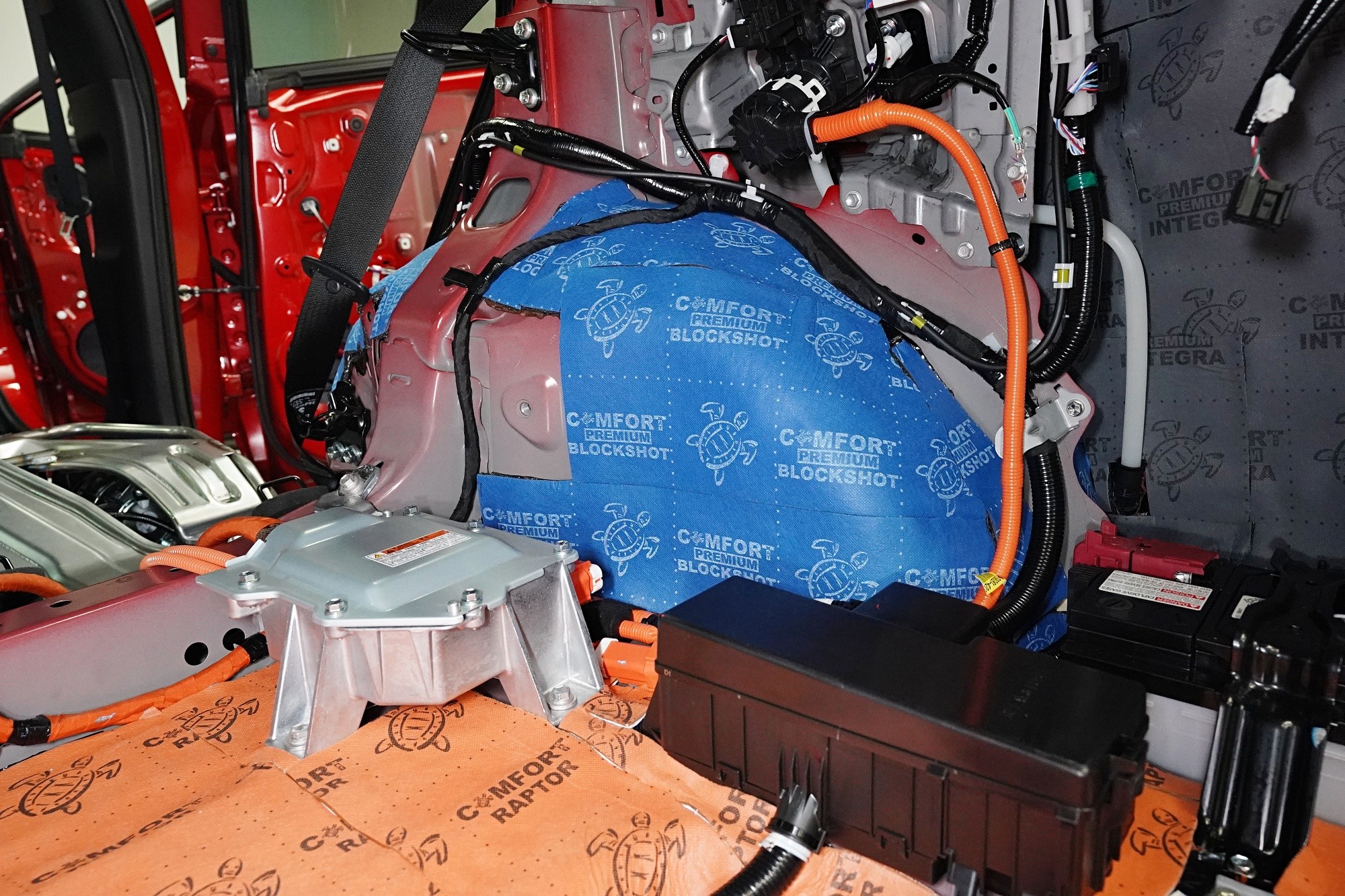

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy, konkrétně tedy membránovým materiálem Comfortmat Blockshot. Blockshot se vyznačuje při své tloušťce 7 mm vysokou schopností zvukové izolace až 32 dB, což je již velmi solidní hodnota pro odhlučnění této vibracemi i hlukem velmi zatížené oblasti. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 28 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří.

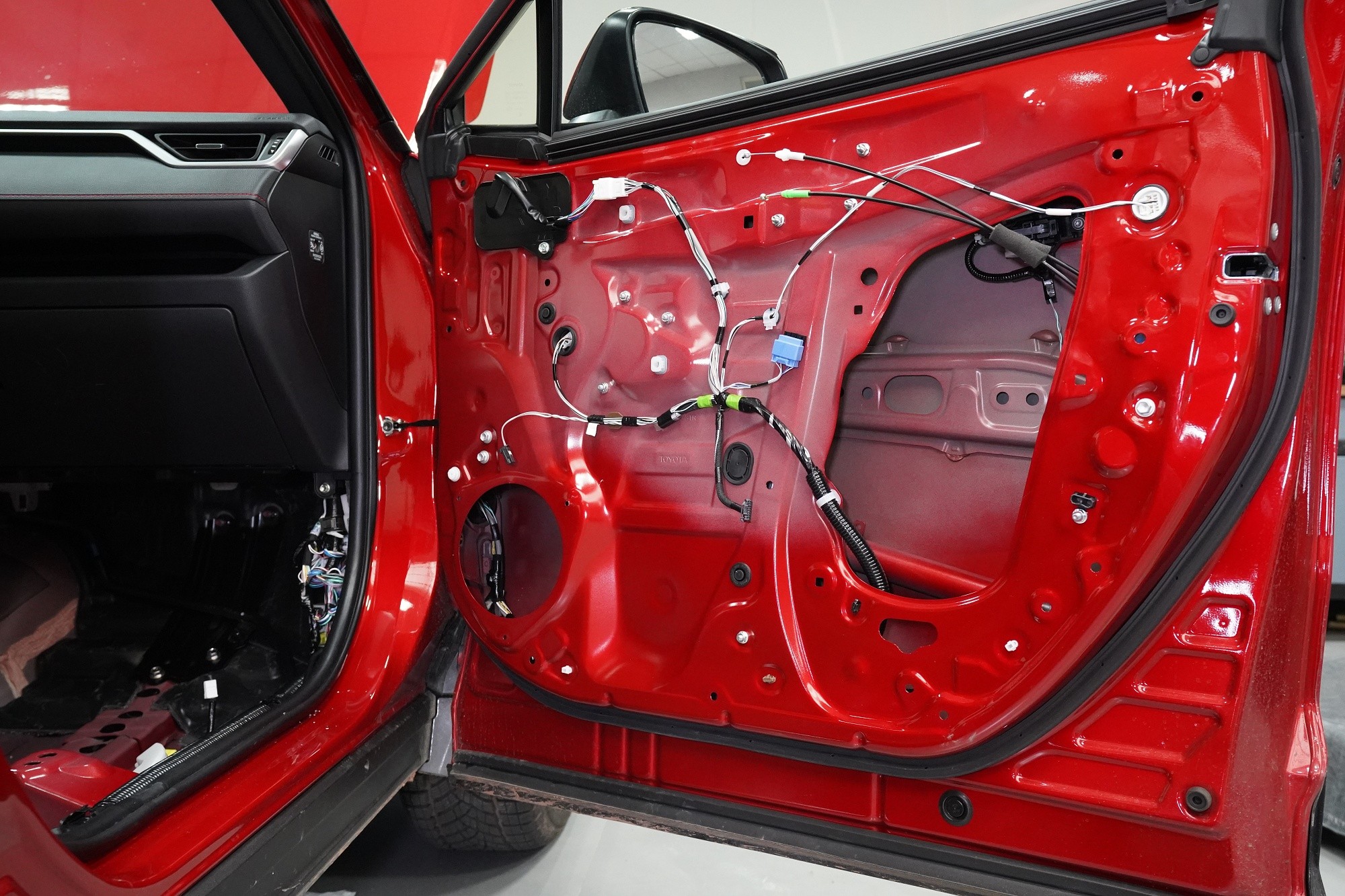

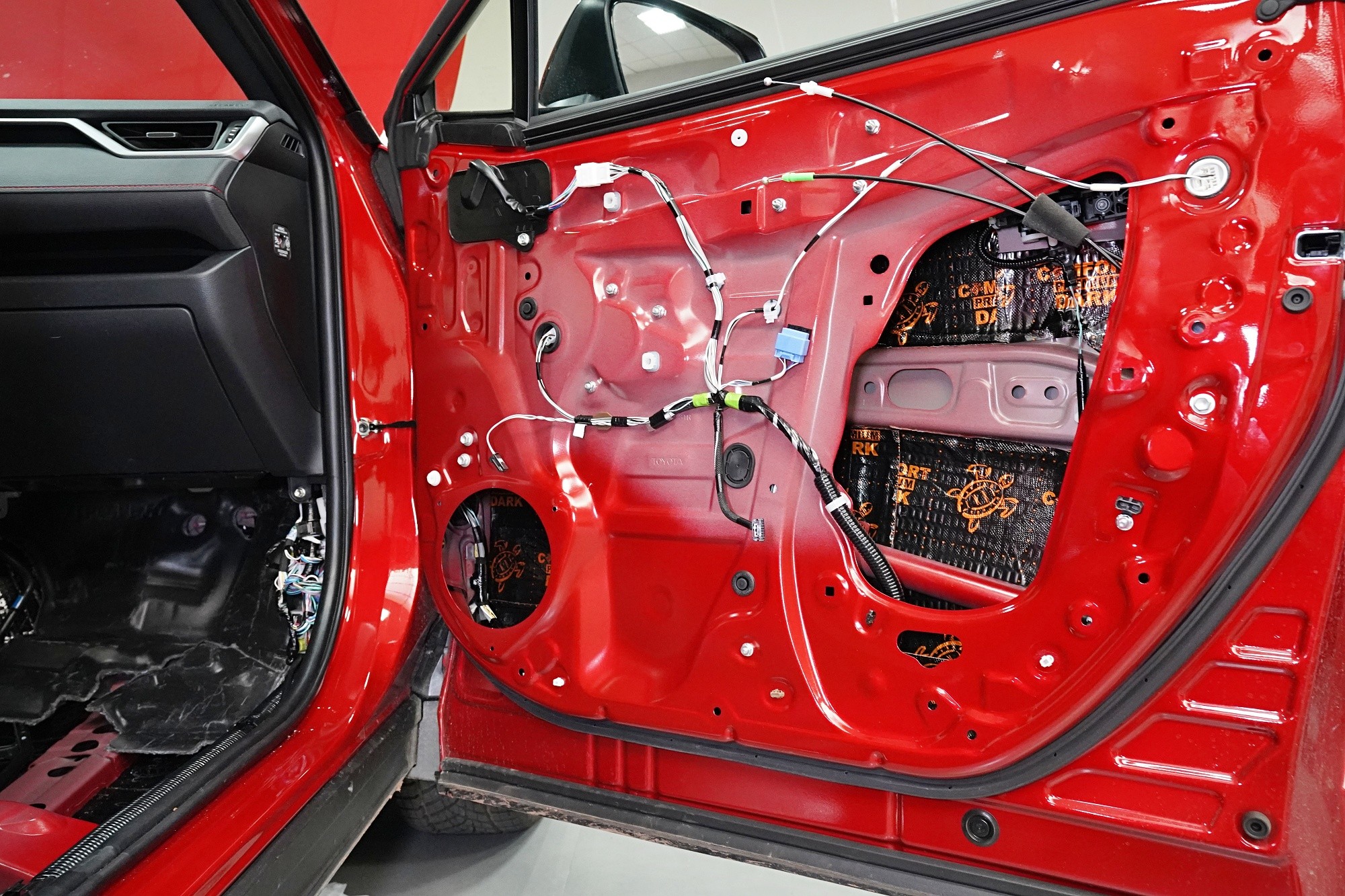

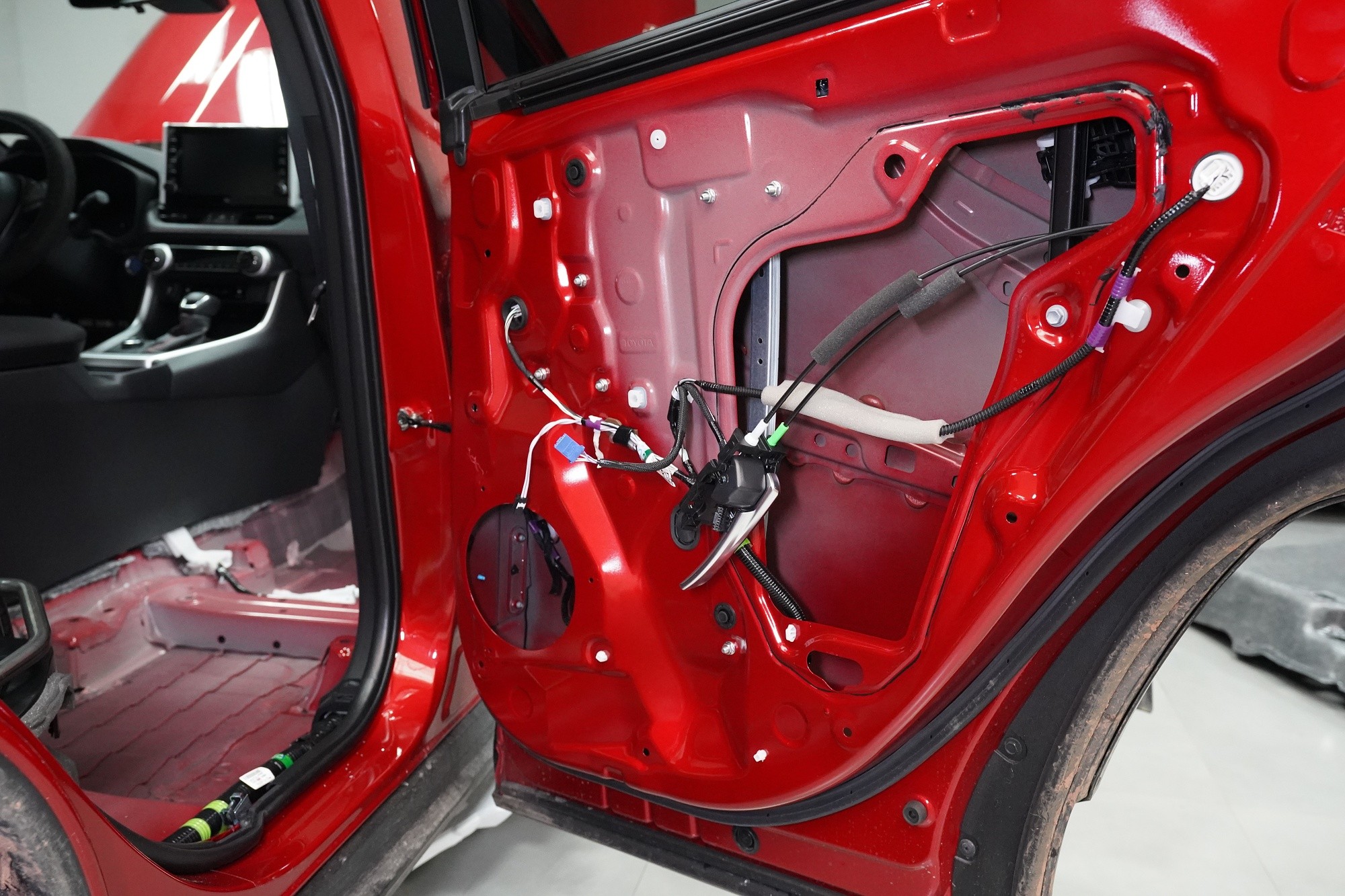

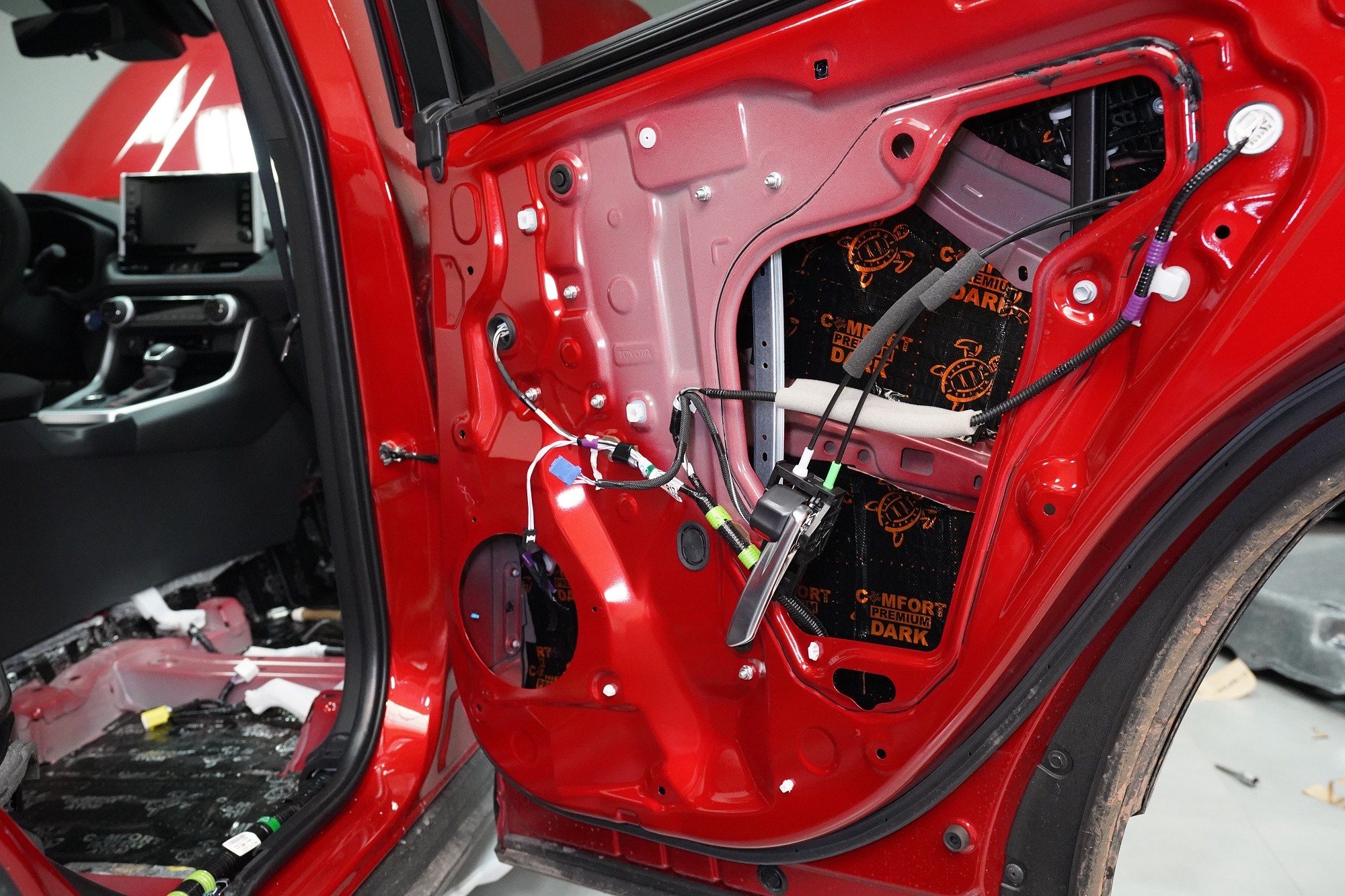

Dveře odhlučňujeme celkem v 5 vrstvách. Nejprve aplikujeme antivibrační materiál na vnější plech dveří, konkrétně Comfortmat Dark D2 o tloušťce 2,3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. Materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

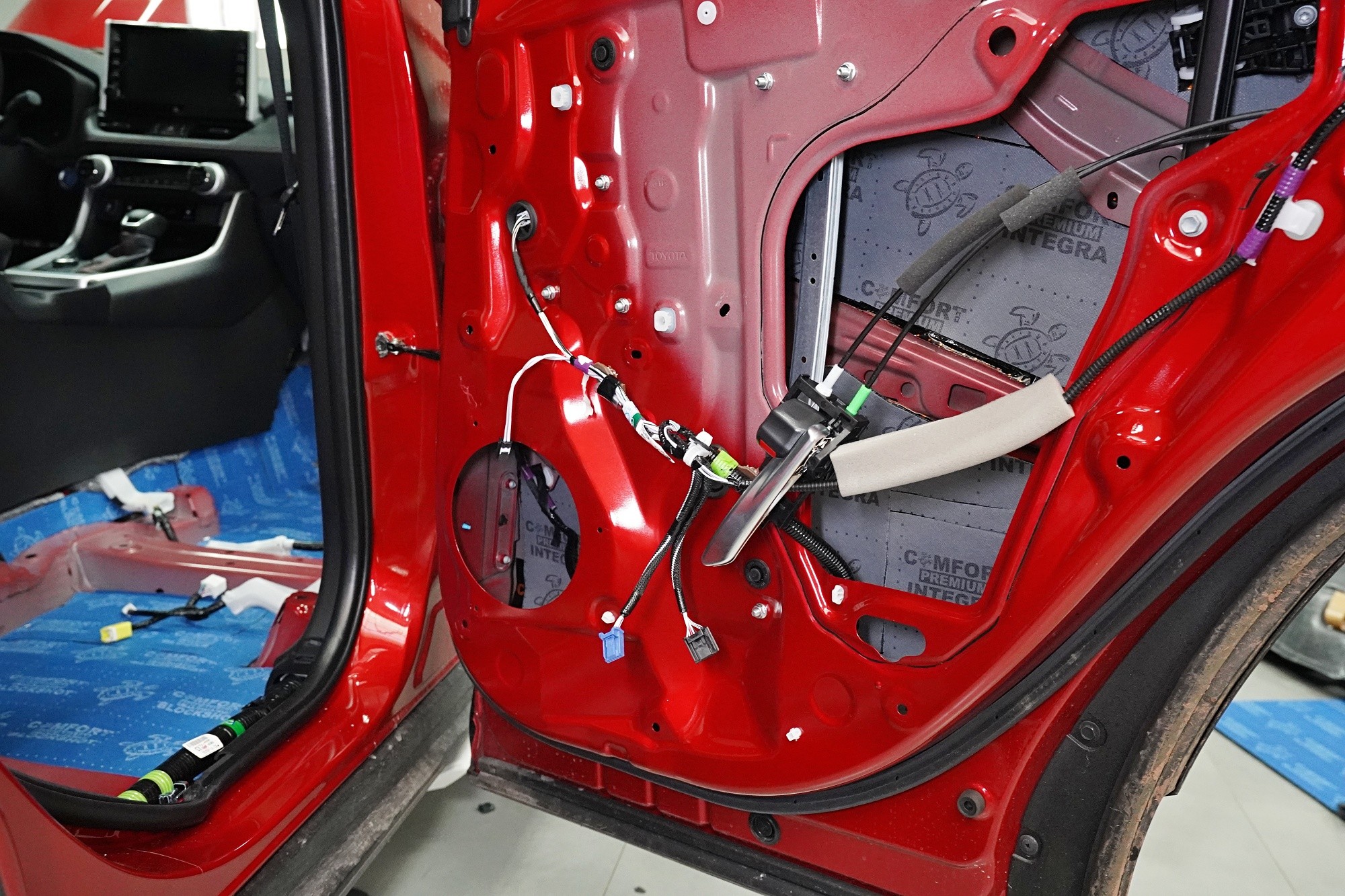

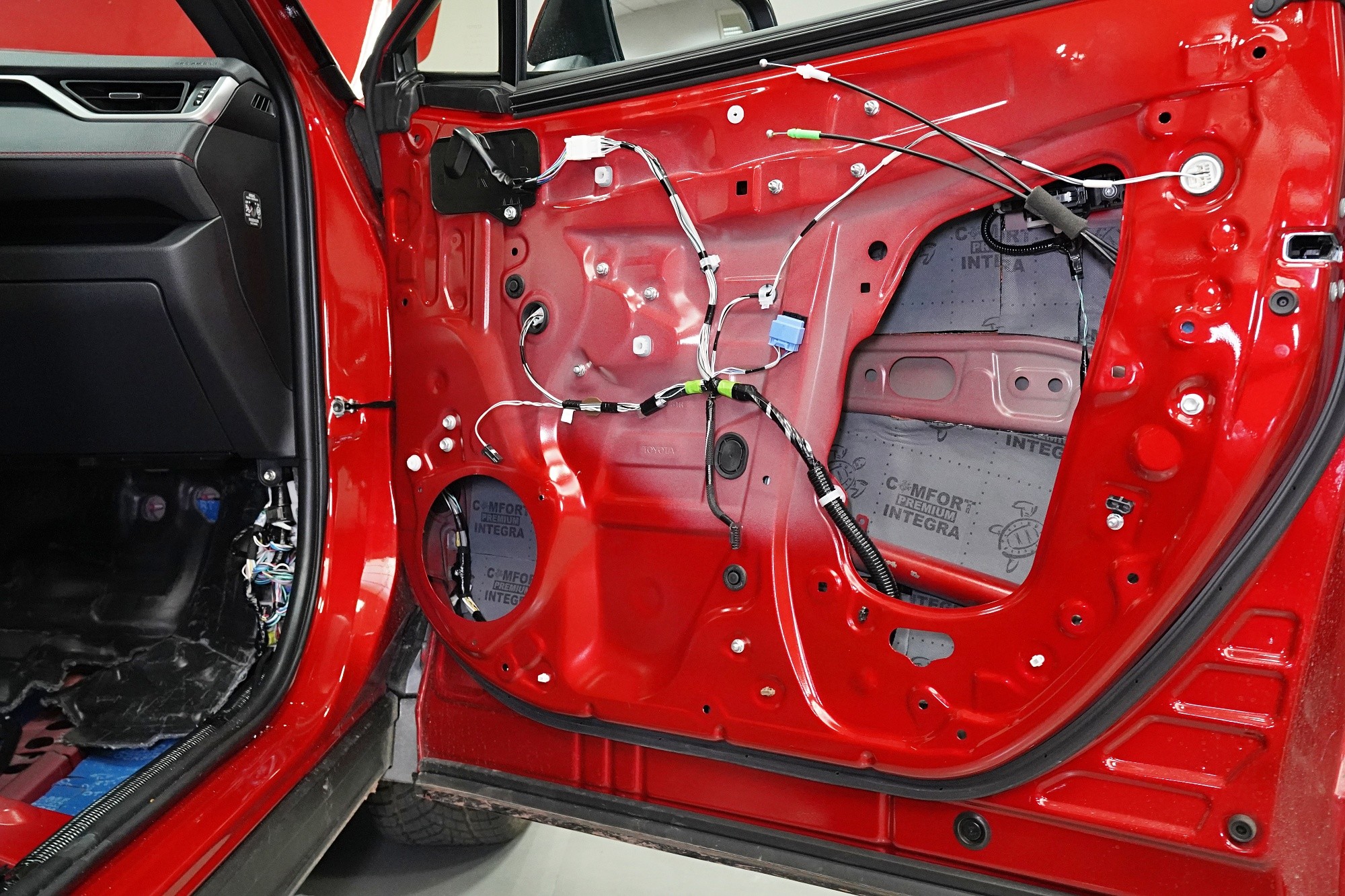

Druhou vrstvu tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky své protihlukové membráně je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

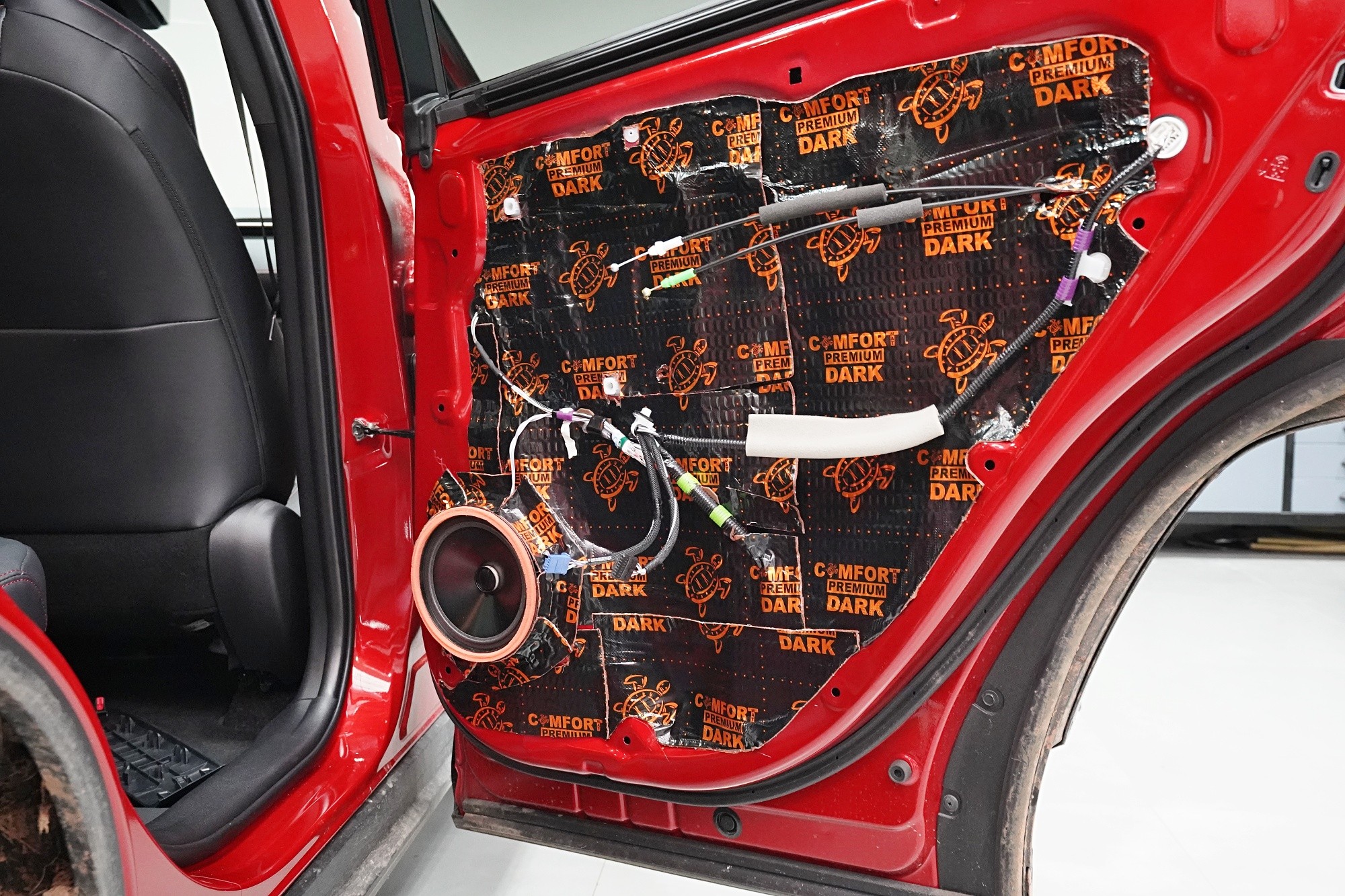

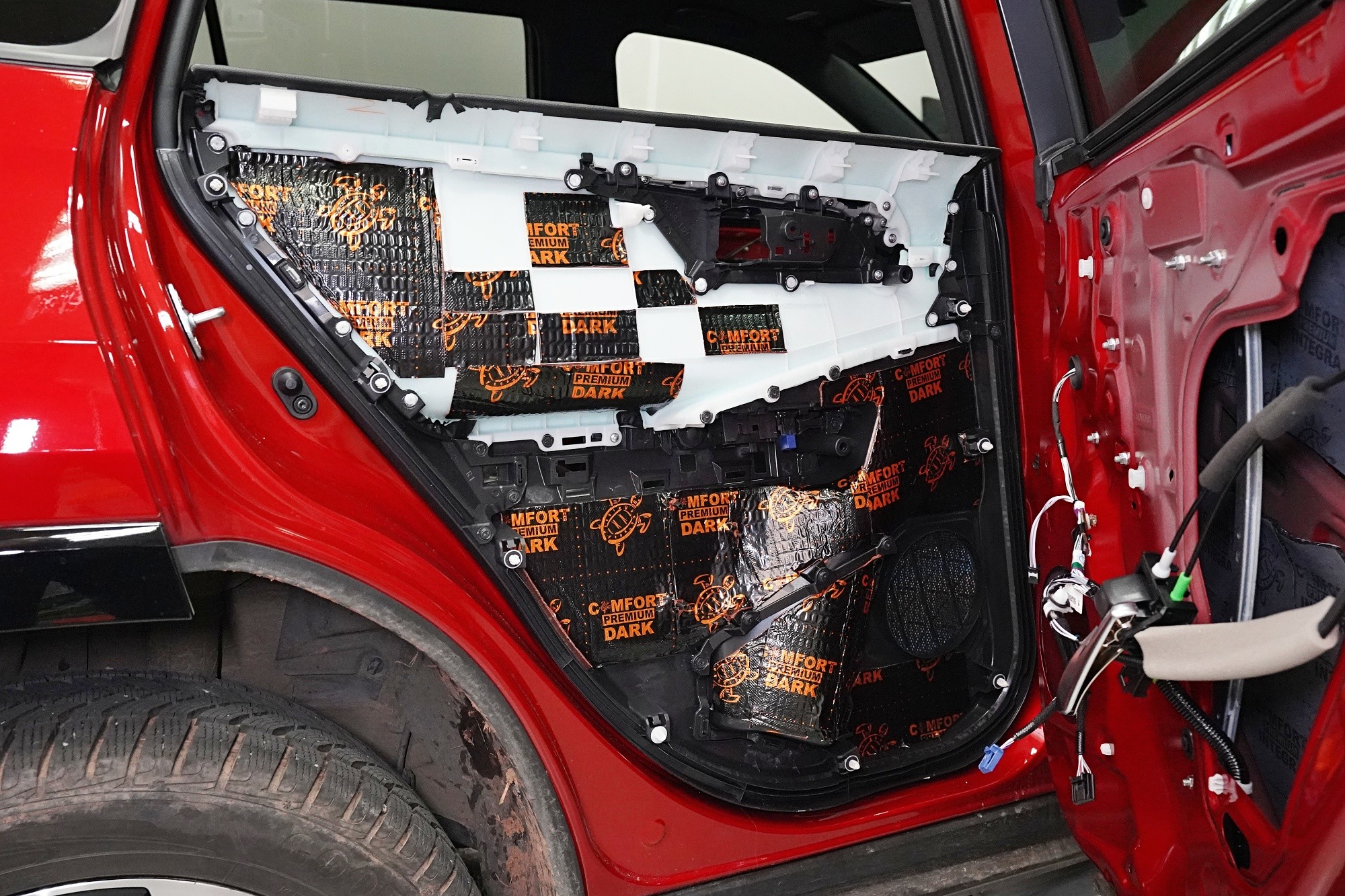

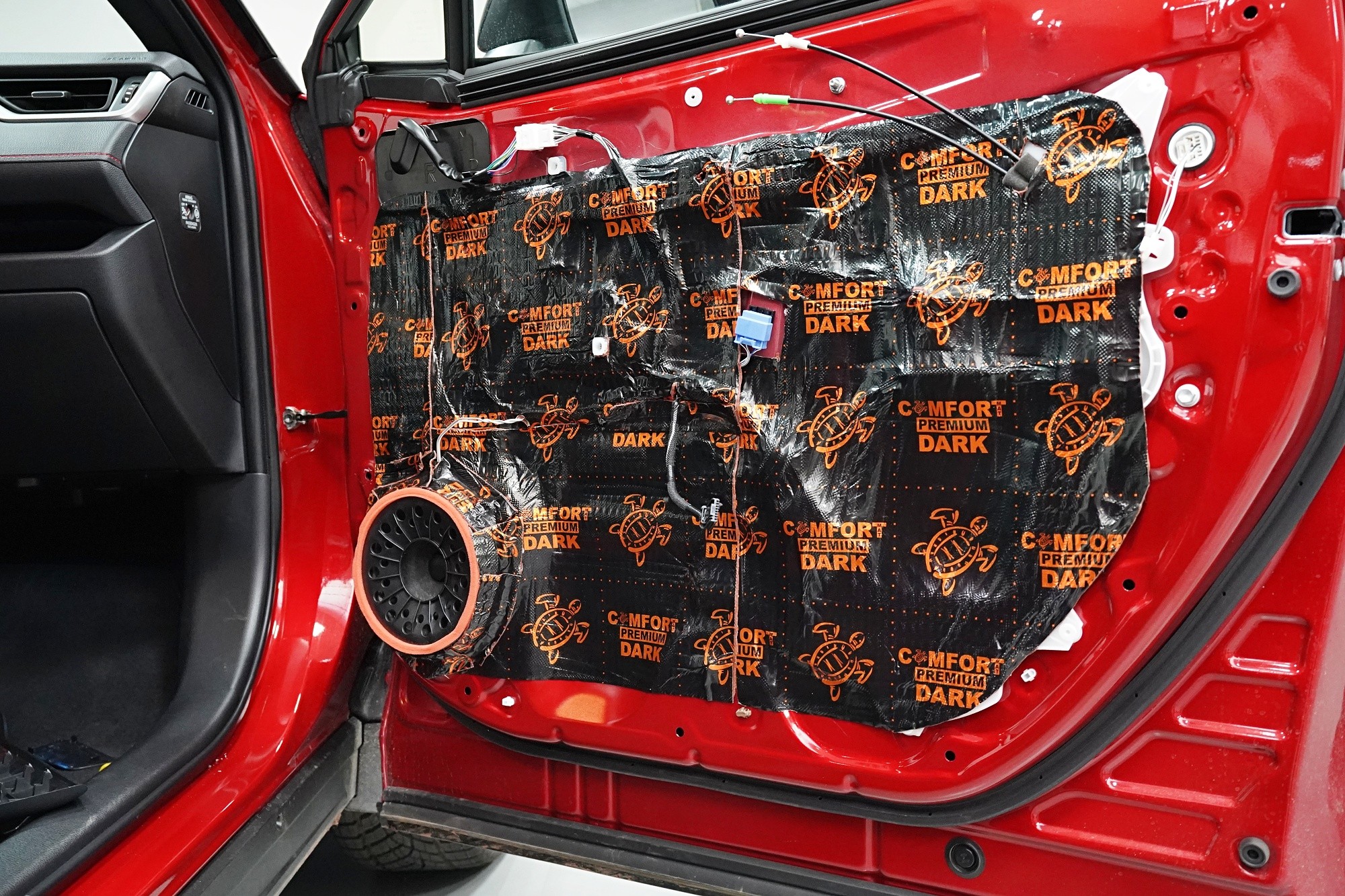

Třetí vrstvou je taktéž odlehčený antivibrační materiál Comfortmat z prémiové řady Dark, tentokrát ve variantě 2,3 mm. Tato vrstva slouží k zamezení vibrací a rezonancí vnitřního plechu dveří a u většiny vozidel i k vytvoření uzavřené ozvučnice pro reproduktory, což má za následek zlepšení ozvučení. Zejména basová složka středobasového reproduktoru dozná podstatného zlepšení, což oceníte nejen u továrních reproduktorů.

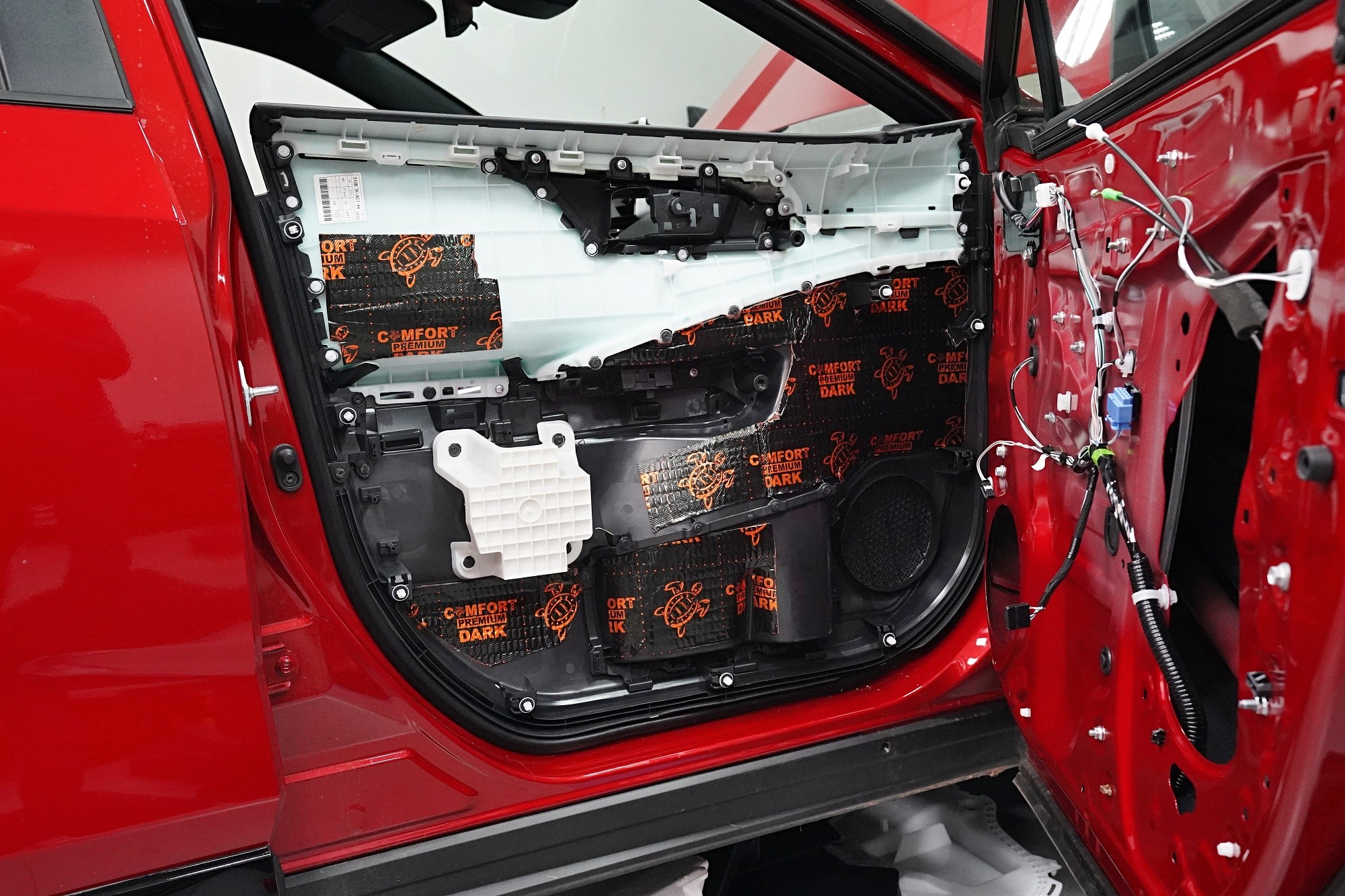

Čtvrtou vrstvou odhlučnění dveří je opět odlehčený antivibrační materiál Comfortmat D2, který aplikujeme bodově i na plastové výplně dveří. Tím plast zejména zpevníme a snížíme různé vibrace a zvuky, které by mohly v budoucnu znepříjemnit jízdu například při poslouchání hudby.

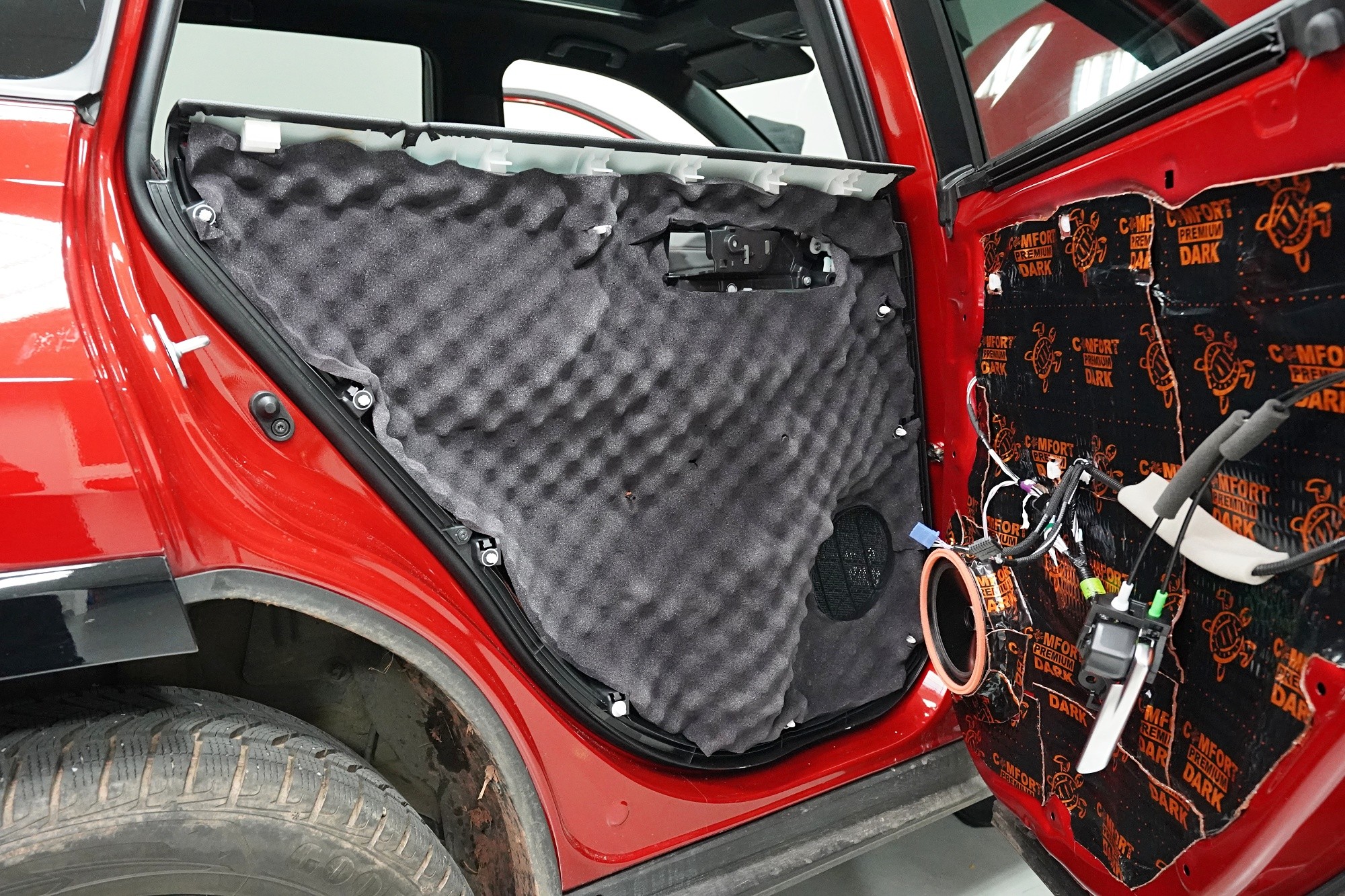

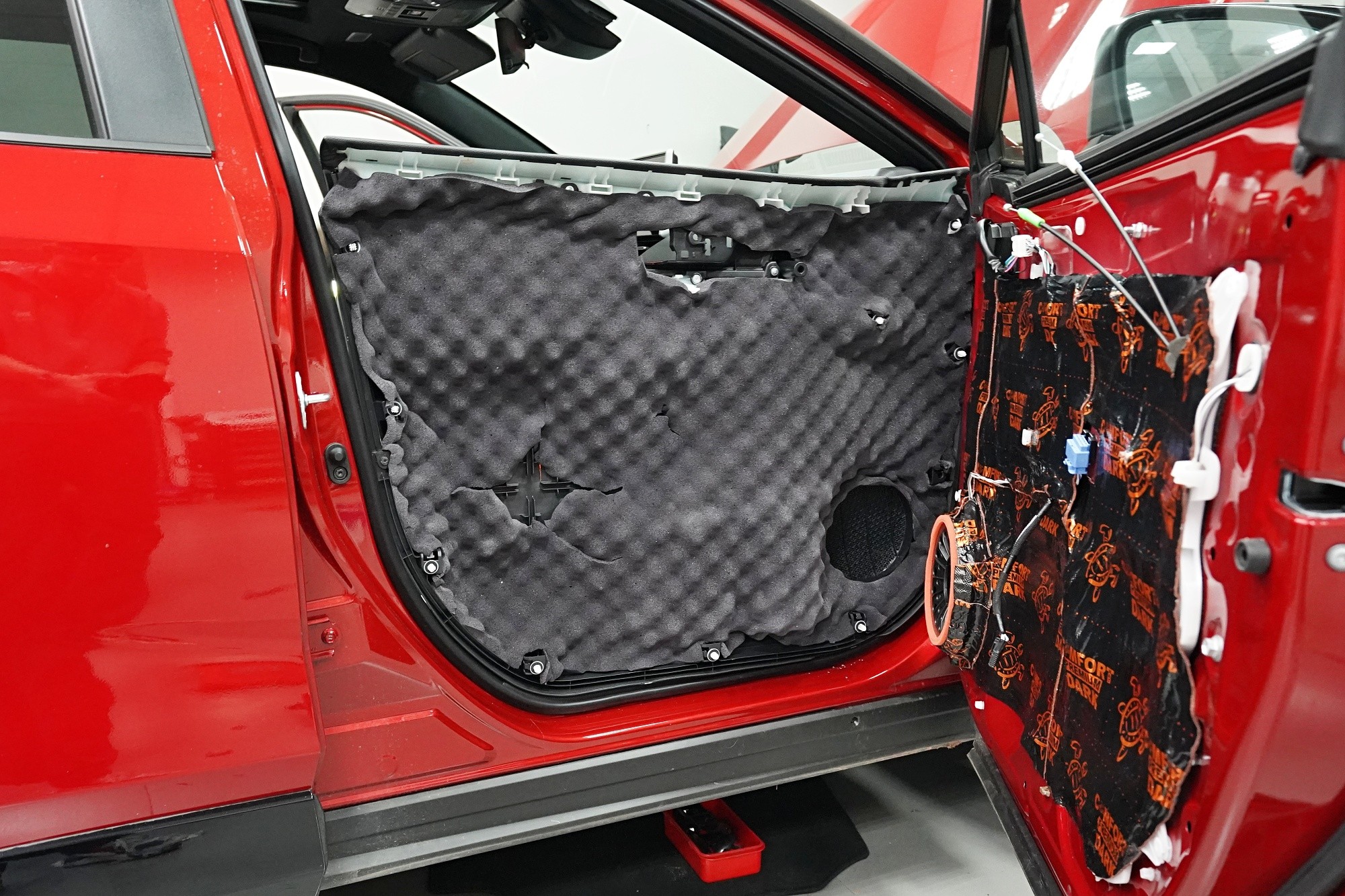

Finálně nalepíme na plastové obložení dveří Comfortmat Soft Wave 15 o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Stejný postup opakujeme i u zadních dveří.

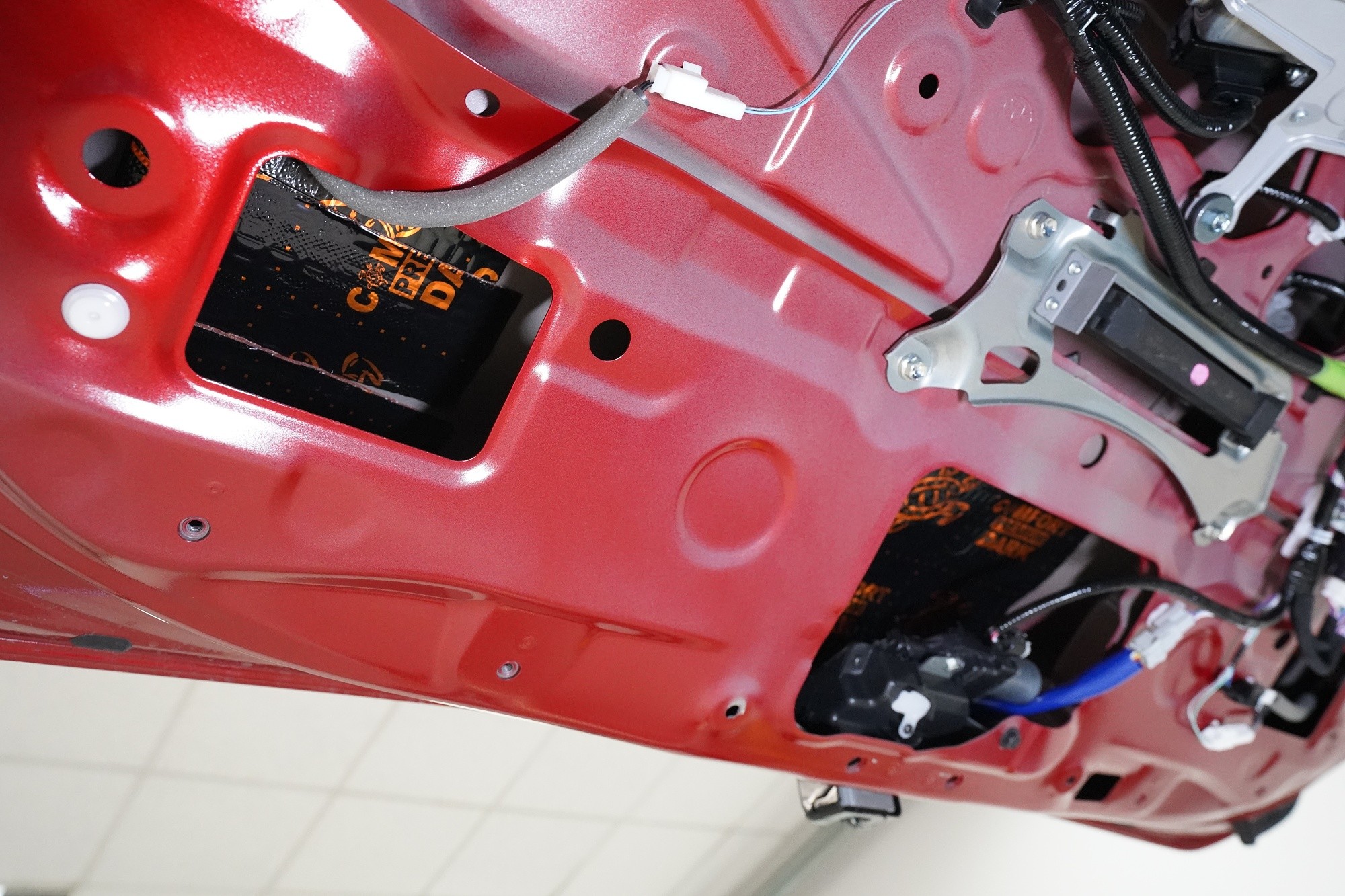

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

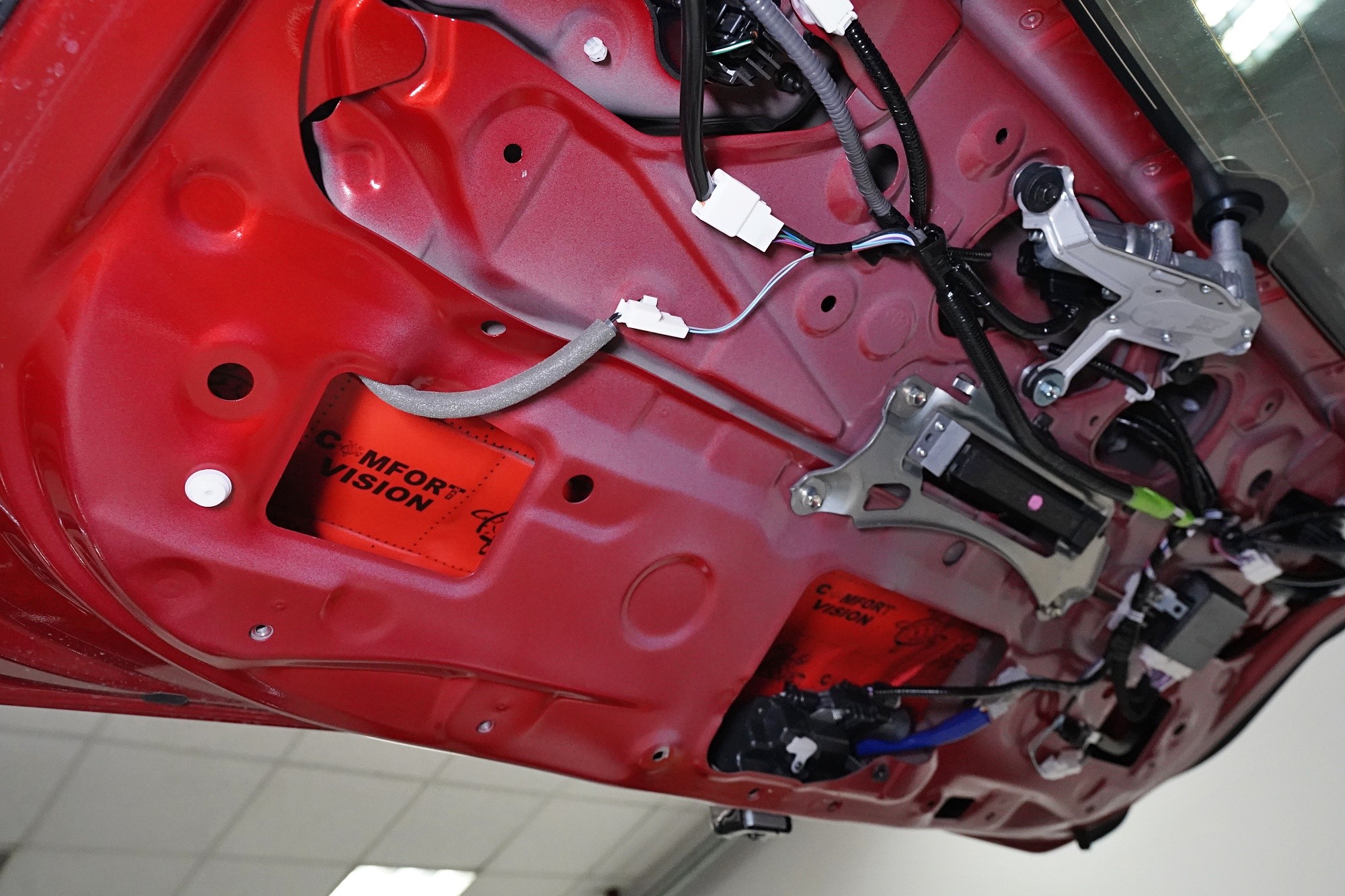

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

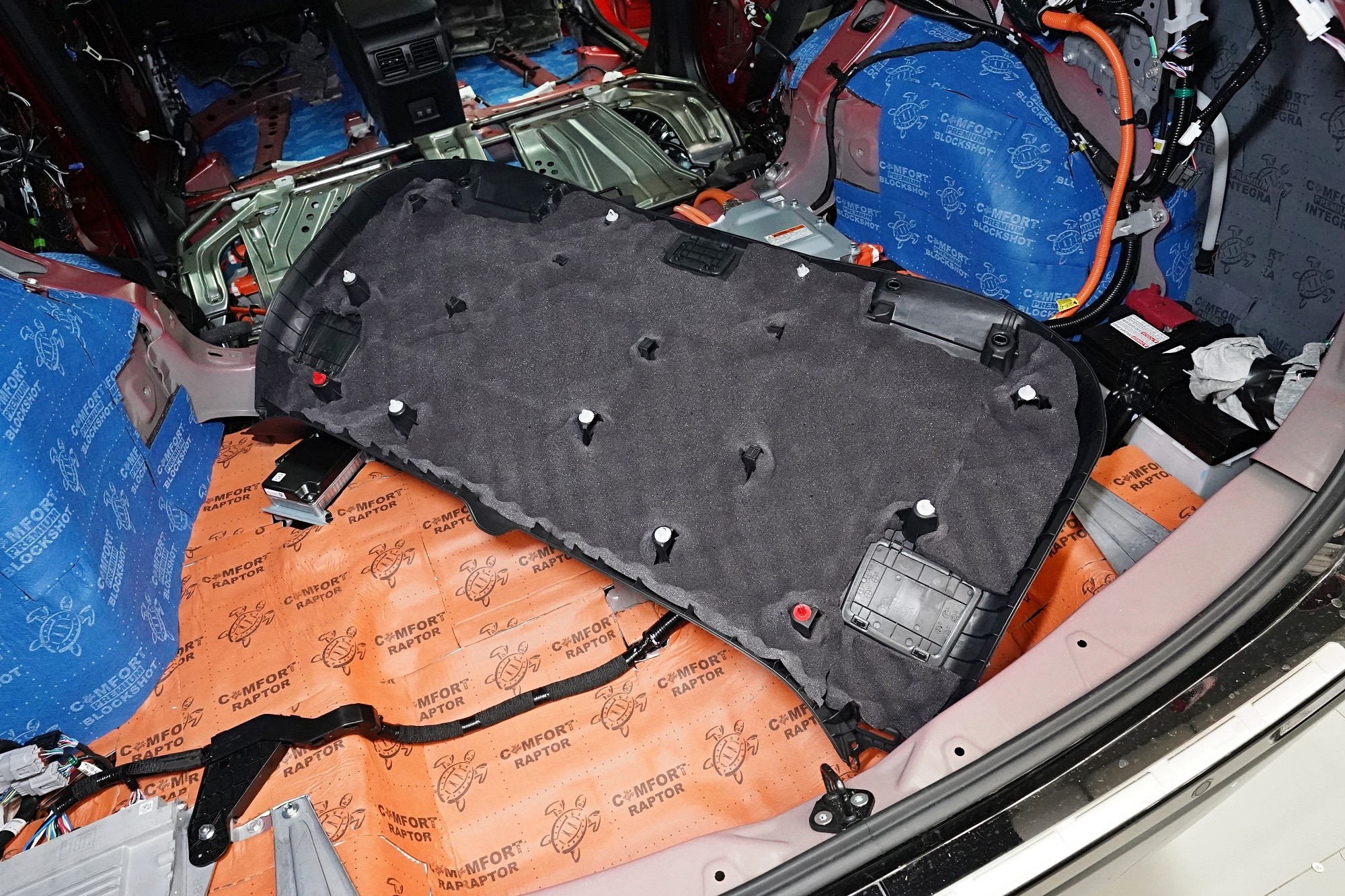

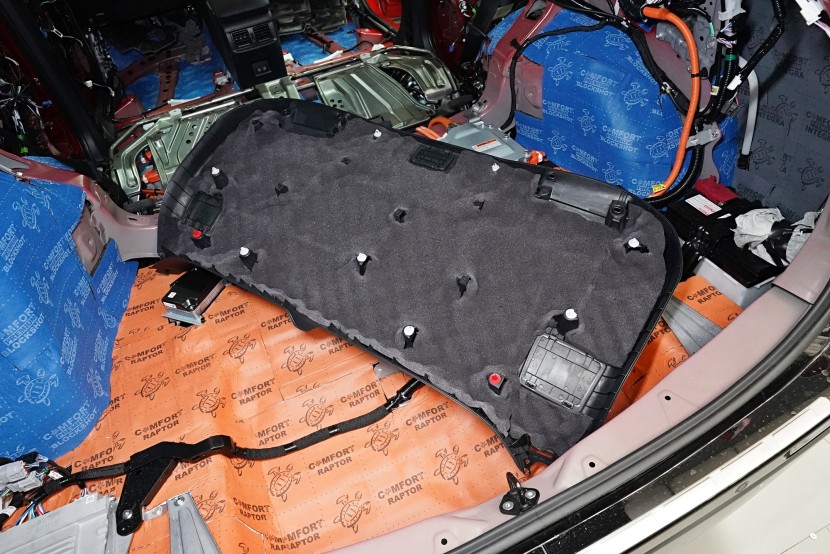

A konečně poslední vrstvu tvoří stejné jako u dveří flexibilní pěna s tvarovou pamětí Comfortmat Soft Wave 15, kterou aplikujeme na plastovou výplň dveří. Materiál o tloušťce 15 mm zamezí skřípání plastů a dalším zvukům, které mohou způsobit kabely a další komponenty umístěné na pátých dveřích.

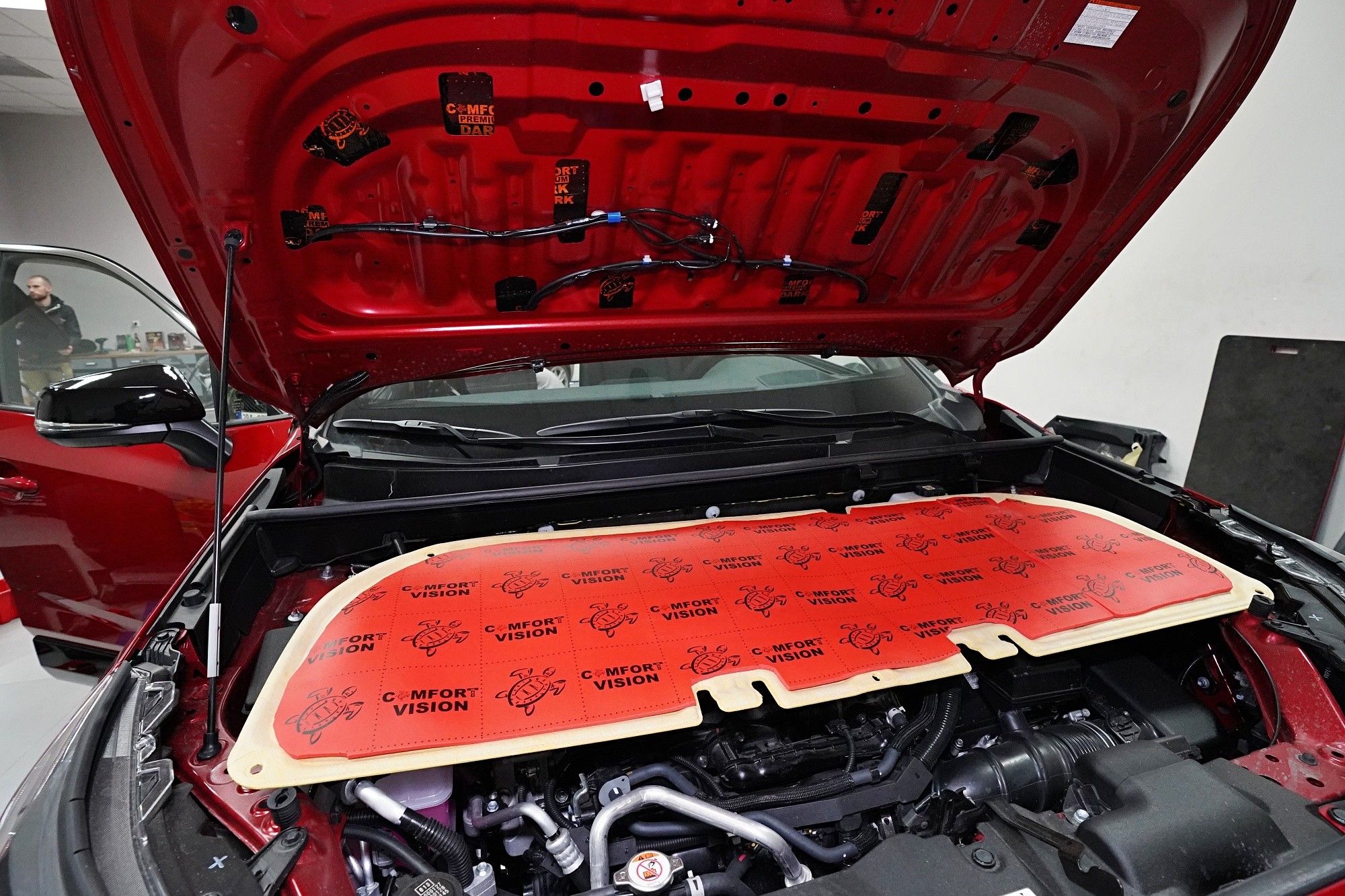

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru. Tímto instalaci dokončujeme a brzy předáme vůz majiteli.
