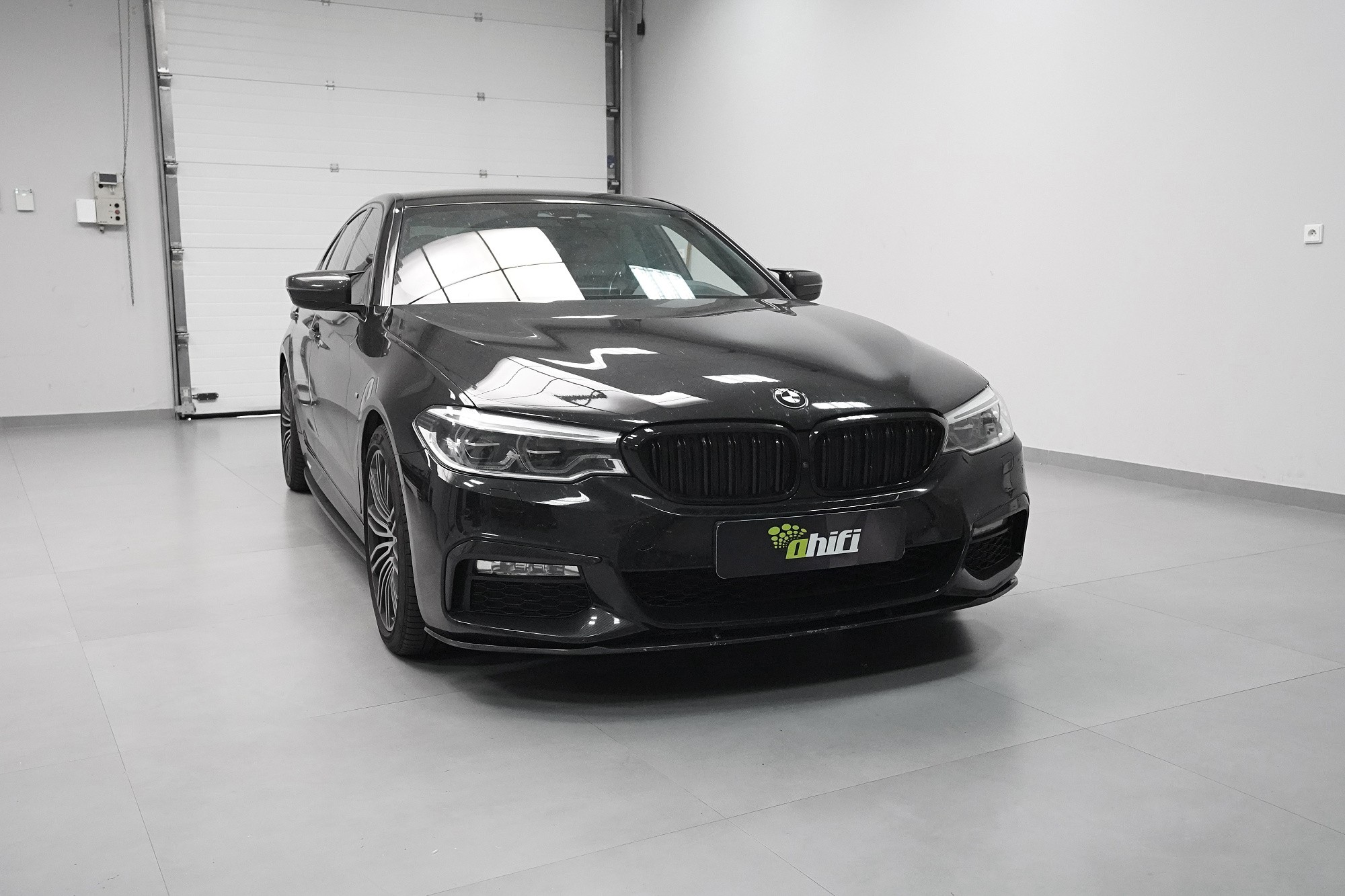

BMW 5 (G30) - odhlučnění

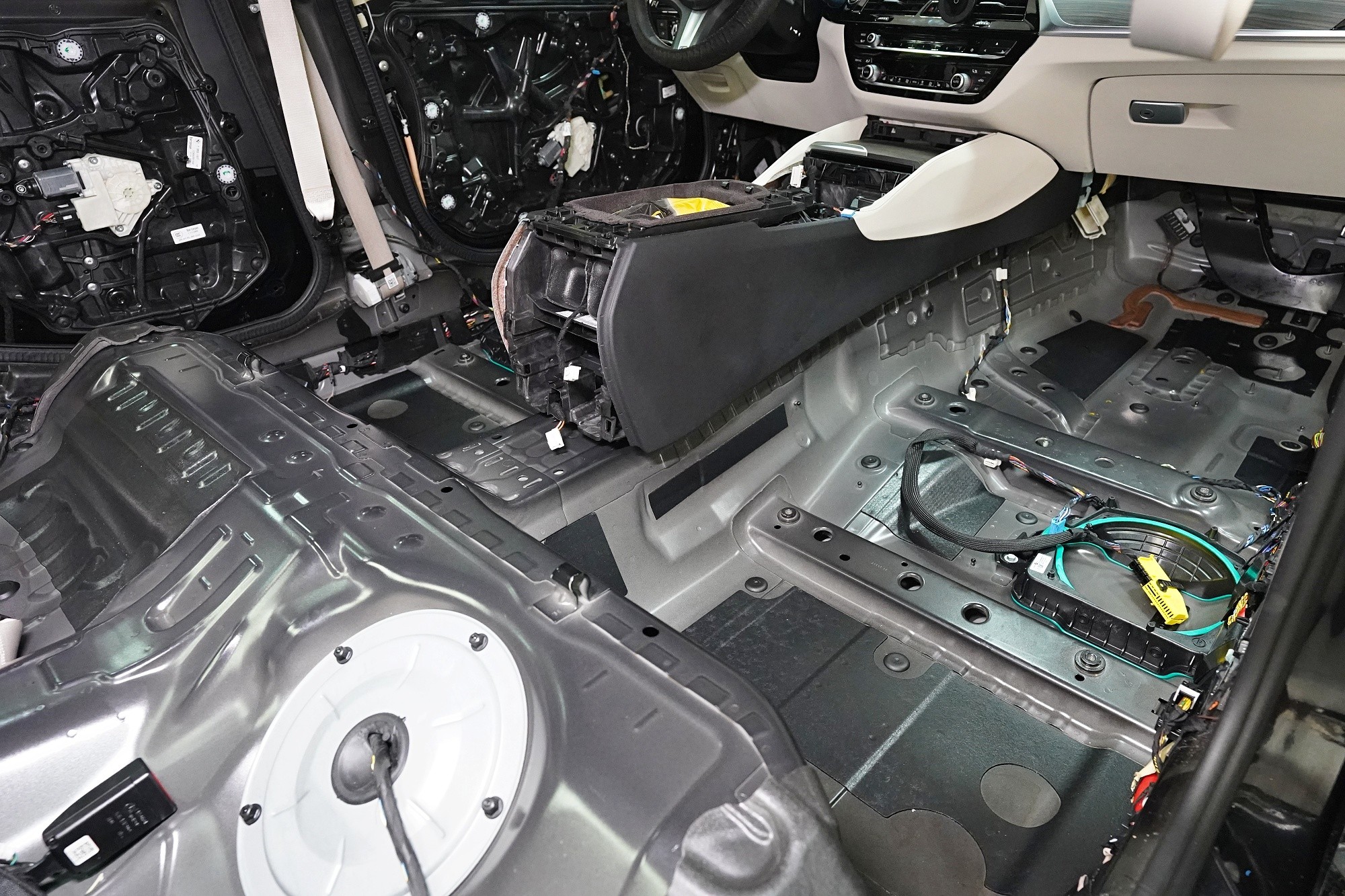

Po demontáží interiérového čalounění, sedadel a plastových dílů můžete vidět jak malou ochranu před vibracemi výrobce použil. Pouze bodově jsou zejména na podlaze aplikovány malé kousky, které nemohou poskytnout slušnou úroveň tuhosti a proto jsou vibrace odpružení, motoru nebo převodovky přeměněny na nepříjemné hučení. Situaci nezachrání slabá zvuková izolace, která je součástí čalounění podlahy. Pustíme se tedy do práce a napravíme chyby výrobce.

Odhlučnění podlahy je nejdůležitějším prvkem celého odhlučnění vozu a to zejména kvůli výrazným vibracím i nízkofrekvenčnímu hluku. A právě proto u balíčku Expert plus nově používáme profesionální antivibrační materiál Comfortmat Extreme, který při své tloušťce pouhých 3,5 mm poskytuje akustický ztrátový činitel (MLF) rekordních 0,63 jednotek. To z něj dělá nejúčinnější antivibrační materiál na trhu o tloušťce do 4 mm.

Comfortmat Extreme se skládá ze dvou druhů nově vyvinutých tmelů, kde každý plní svou odlišnou funkci. Převážnou část materiálu tvoří horní vrstva z inovovaného bitumenu, který disponuje o 20% vyšší tuhostí než předcházející verze a umožní s nejvyšší účinností odfiltrovat vibrace i na těch nejvíce zatížených oblastech. Druhá vrstva ze speciálního odlehčeného tmelu vyniká kromě nízké hmotnosti extrémní přilnavostí. Takto účinný materiál je nezbytné před aplikací nahřát ve speciální peci na 55 stupňů, jinak je s ním nemožné pracovat. Proto je určený pouze pro profesionální studia, která se specializují na odhlučnění vozidel.

Dámy a pánové, představujeme Comfortmat Titan, nejúčinnější zvukově izolační materiál na trhu! Celková tloušťka 8 mm spolu se 4 mm silnou protihlukovou membránou umožňuje zvukovou izolaci až 38 dB, což je momentálně nepřekonatelná hodnota. Materiál je vhodný pro odhlučnění podlahy a zadních podběhů, kde nedá žádnému druhu hluku sebemenší šanci. Titan nahrazuje 2 vrstvy odhlučnění, má i tepelně izolační funkci a je zcela voděodolný.

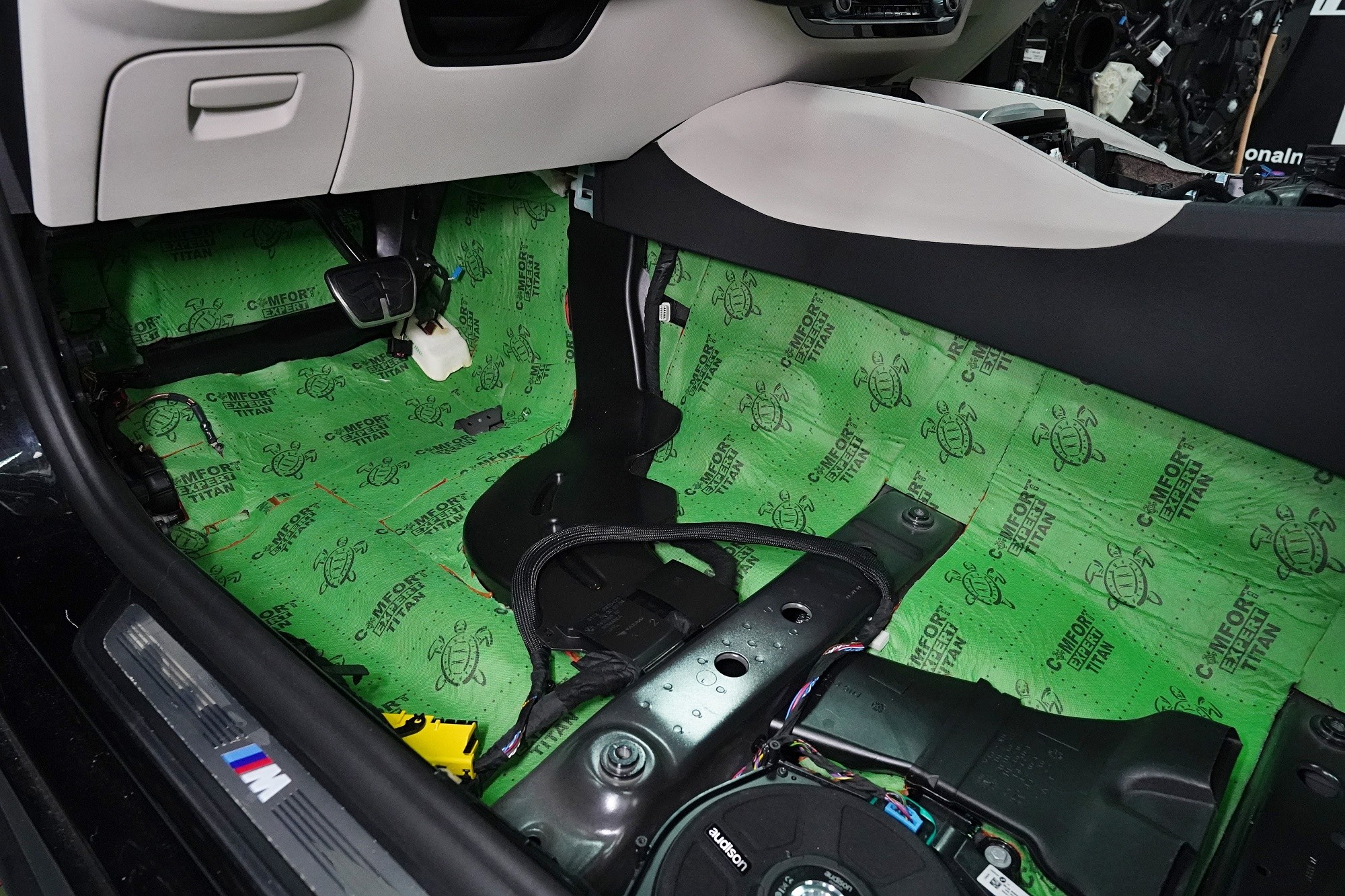

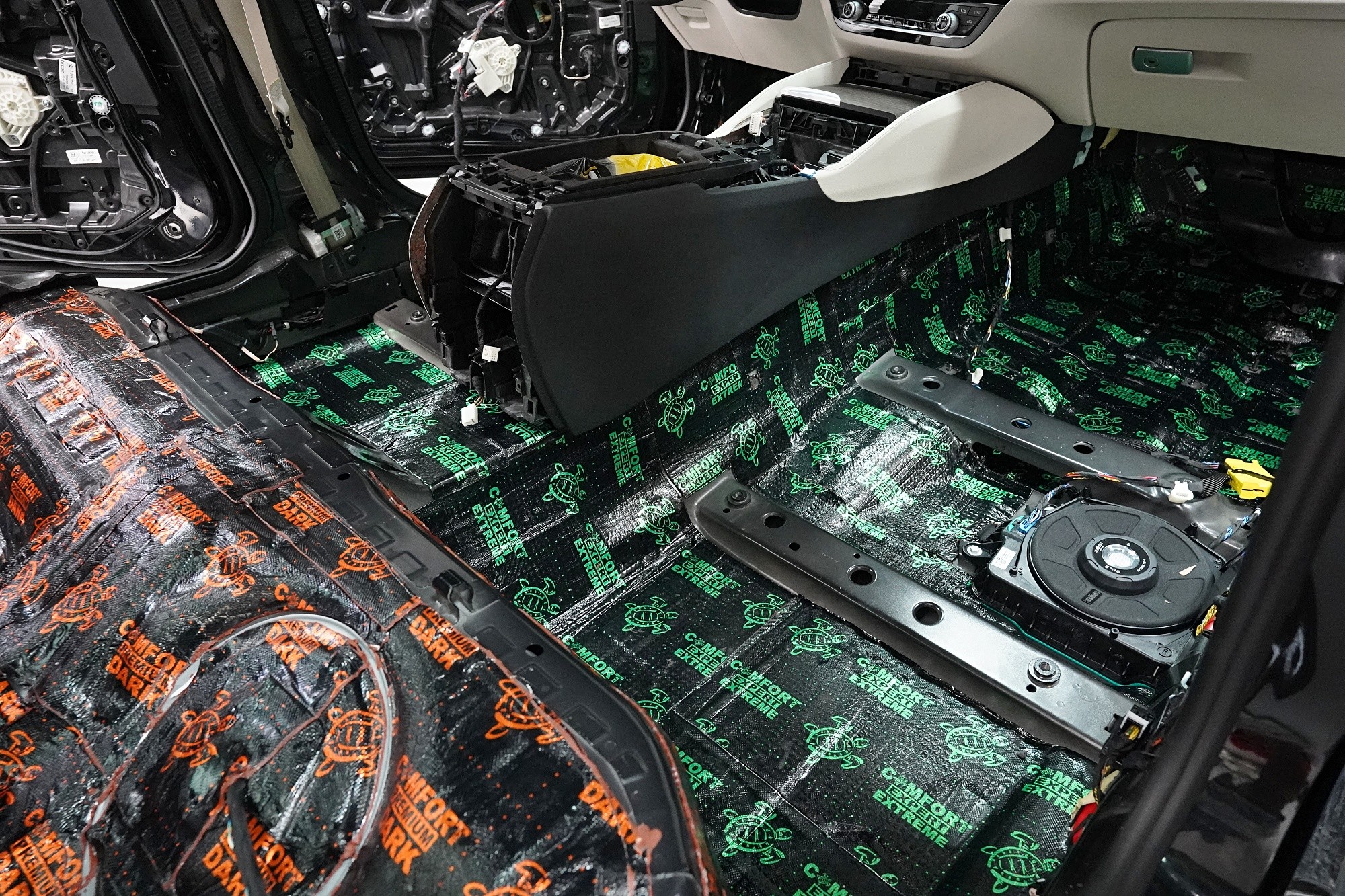

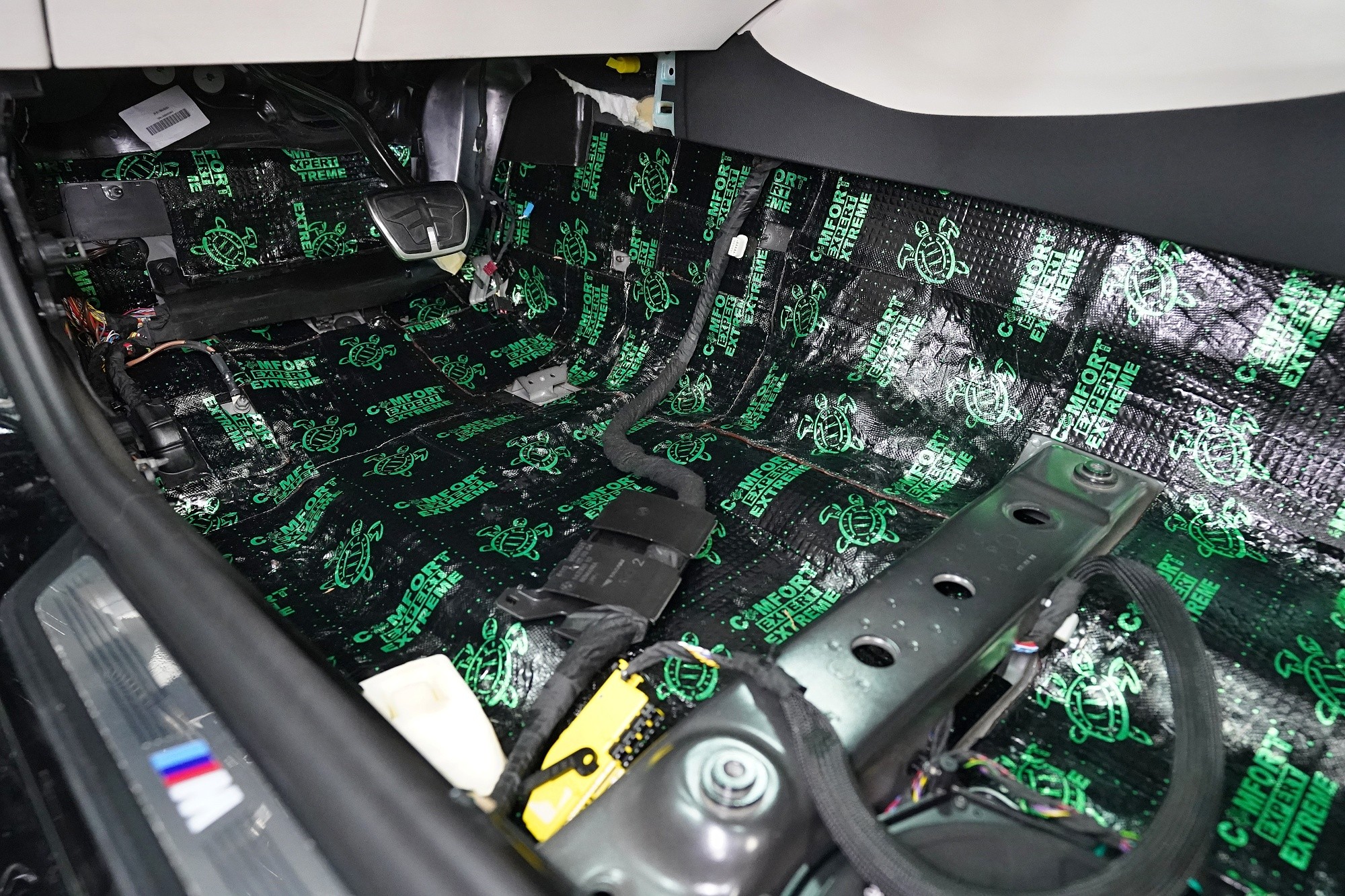

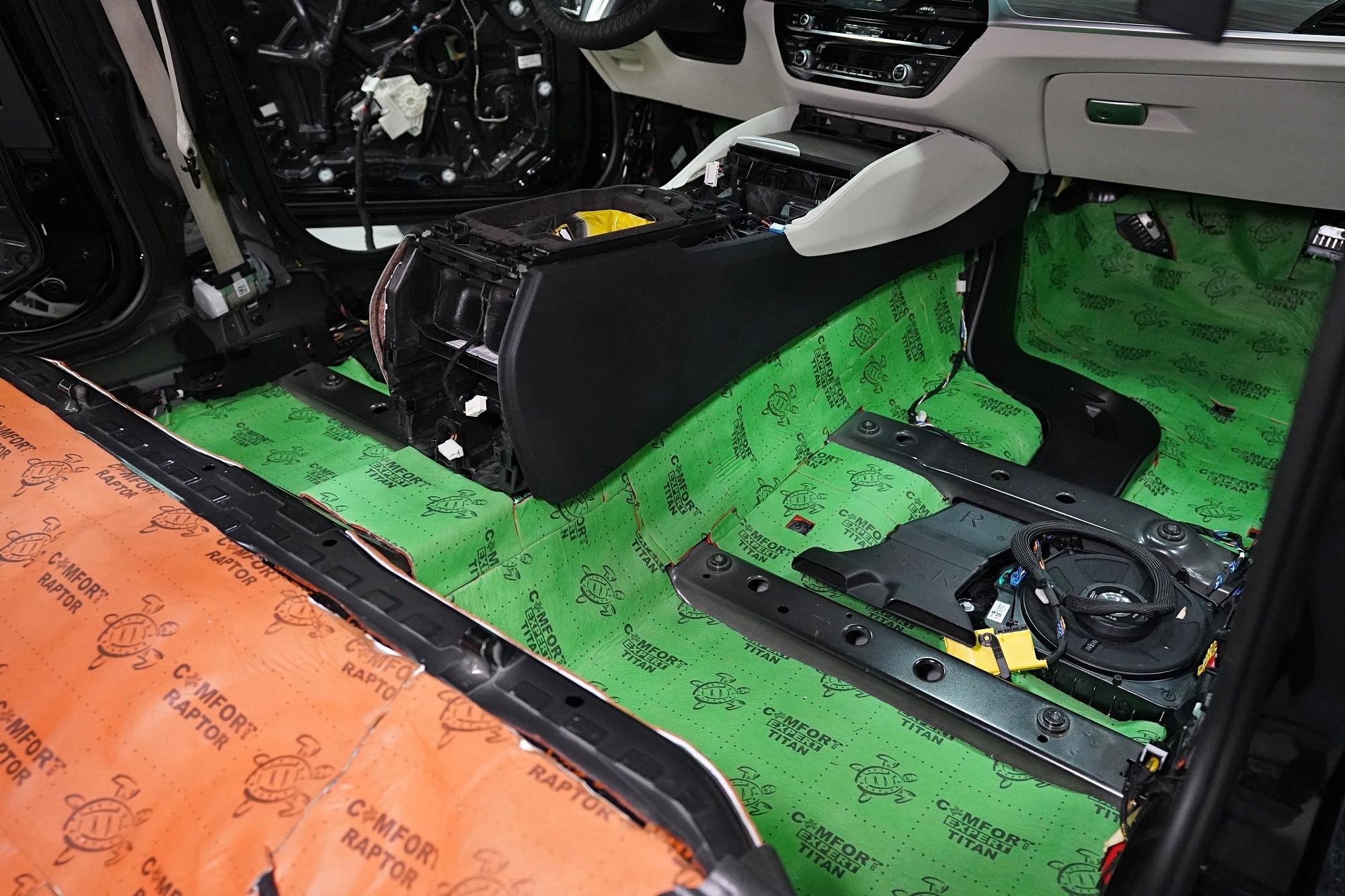

Titan spolu s Extremem aplikujeme na všechny přístupné oblasti, abychom umožnili izolaci maximálního množství vibrací a hluku. V přední části podlahy se dostáváme až pod palubní desku, díky čemuž důkladně odhlučníme i přední podběhy z vnitřní části vozu, kde je přístup k větší ploše karoserie. Podlahu tedy odhlučňujeme vysoce účinným antivibračním materiálem o tloušťce 3,5 mm a zvukově izolačním materiálem v druhé vrstvě o tloušťce 8 mm. Celkem tedy téměř 12 mm zvukové izolace, což má za následek důkladné zamezení hluku od předních pneumatik i bez aplikace z vnější strany.

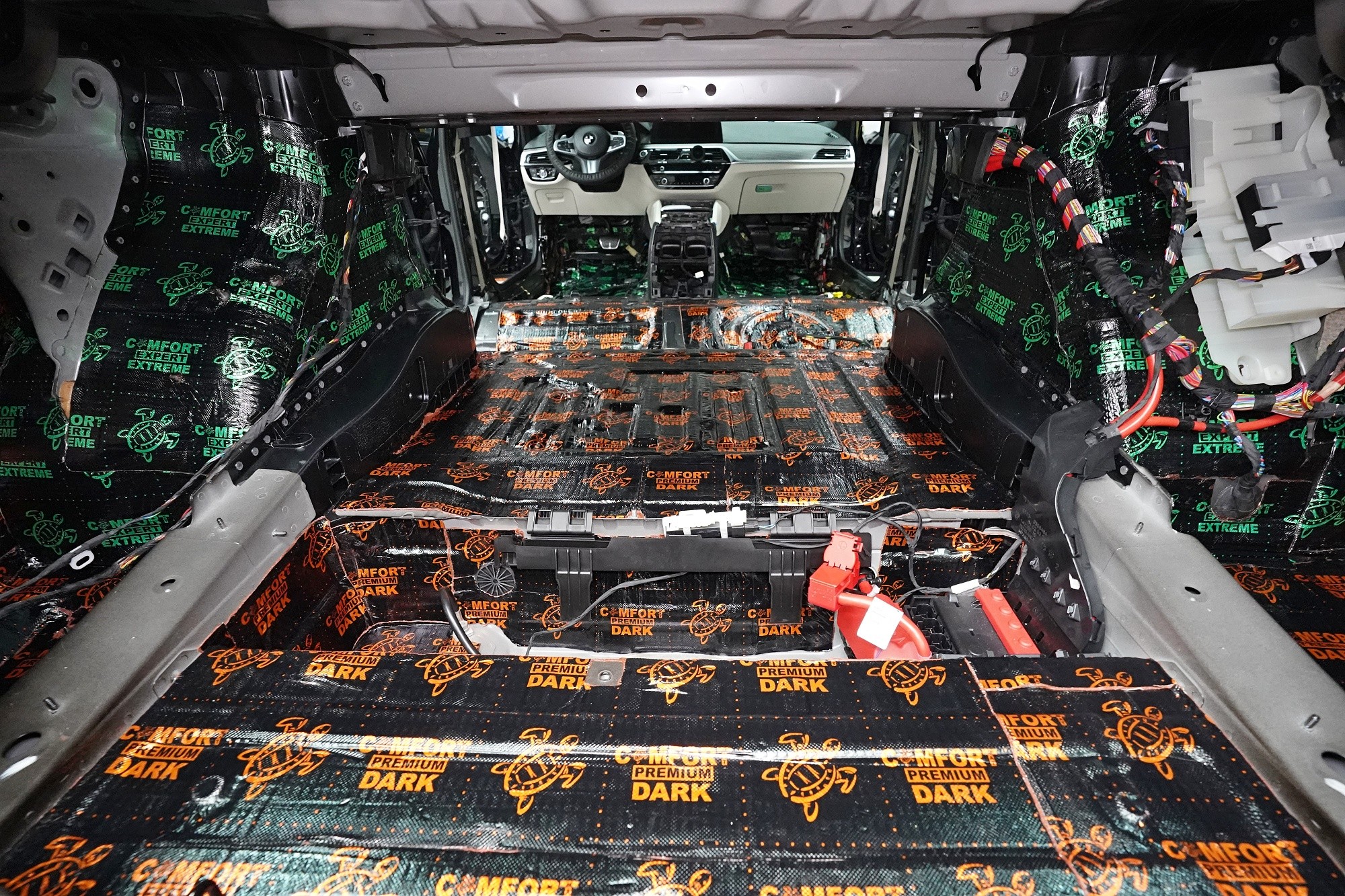

Zavazadlový prostor odhlučňujeme podobným způsobem, protože všudypřítomné vibrace a hluk zejména od pneumatik je nezbytné co nejvíce omezit. Na dno kufru aplikujeme stejný materiál jako pod zadní sedačky, tedy Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41. Ten nejen absorbuje veškeré vibrace, ale sníží i nízkofrekvenční hluk, který je typický pro tuto oblast.

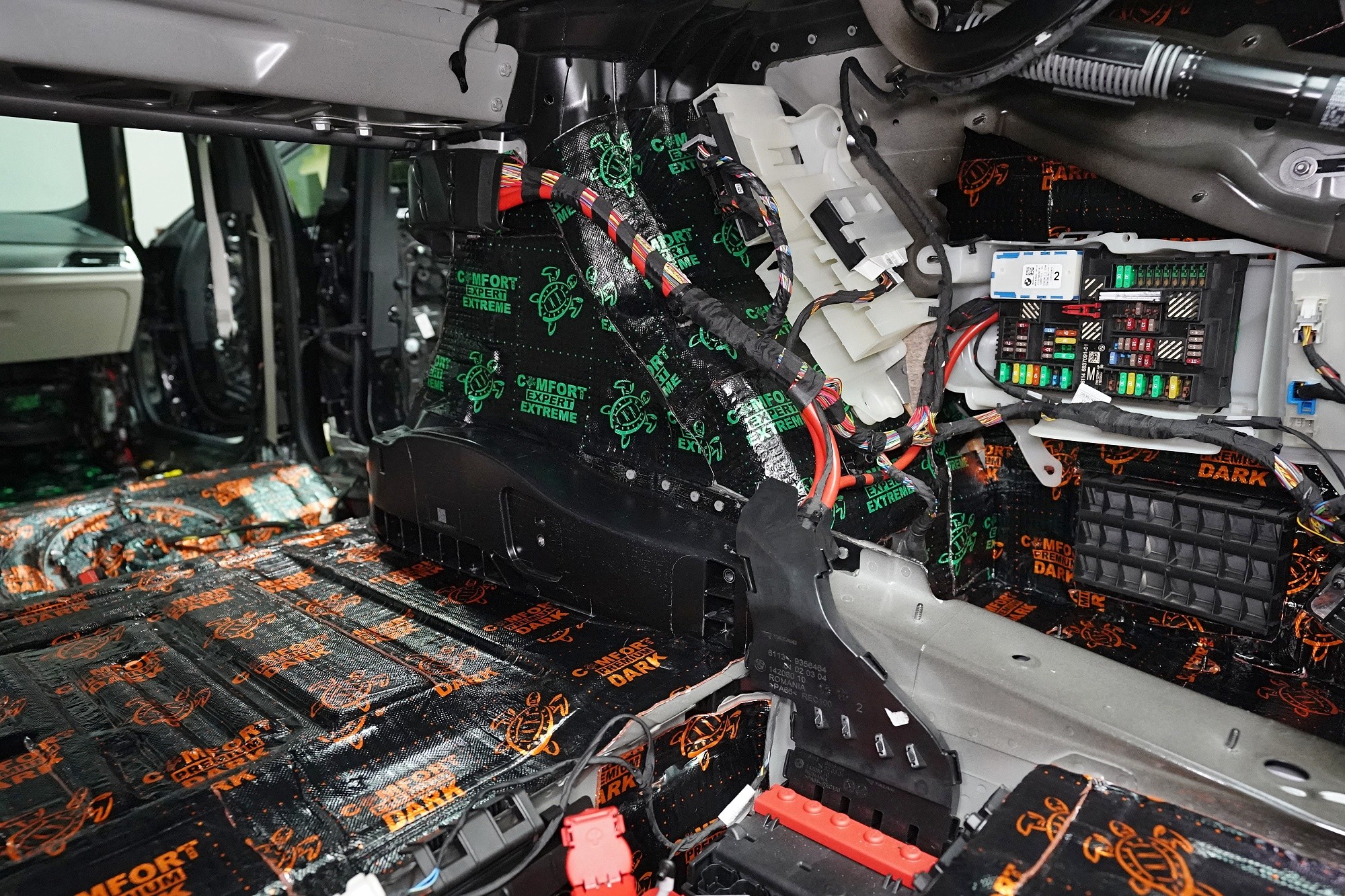

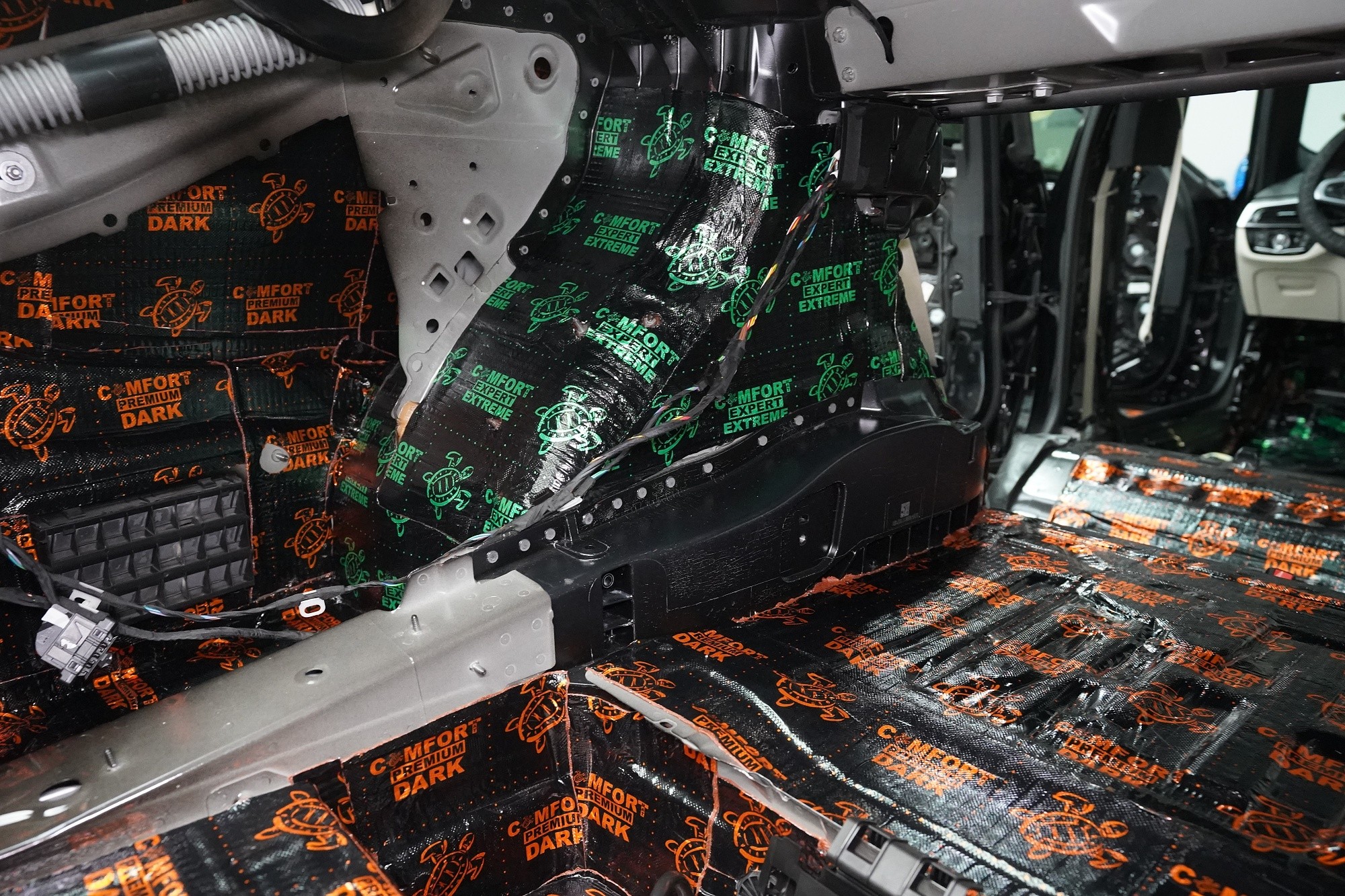

Zadní podběhy, které jsou nejvíce zatížené vibracemi i hlukem, opatříme stejně jako podlahu antivibračním materiálem Comfortmat Extreme s tloušťkou 3,5 mm a přitom nepřekonatelným MLF 0,63 jednotek. Díky takovým hodnotám je Extreme zabiják veškerých vibrací i nízkofrekvenčního hluku, který je typický pro zadní podběhy. Na blatníky aplikujeme u balíčku Expert Plus taktéž antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek.

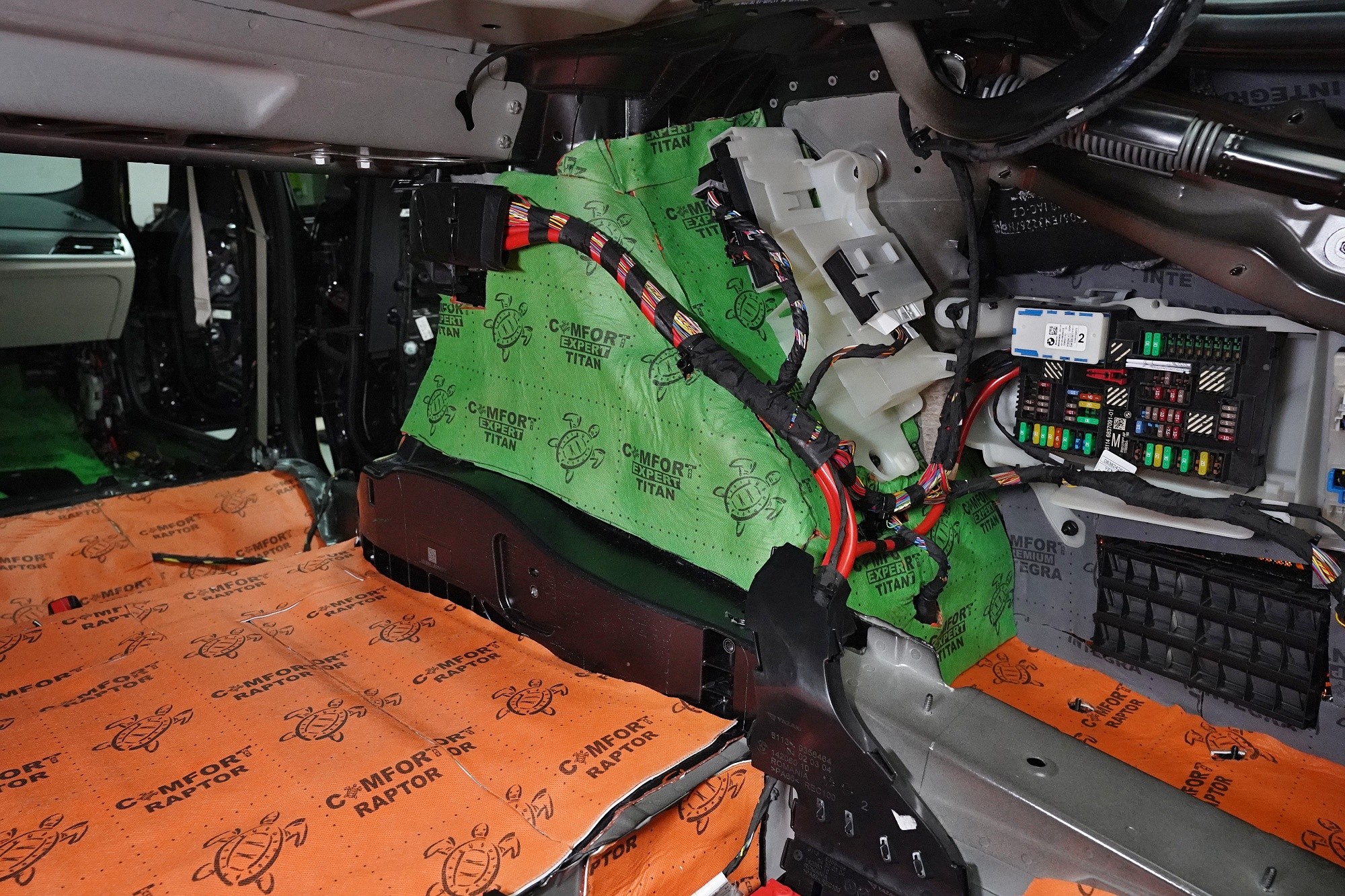

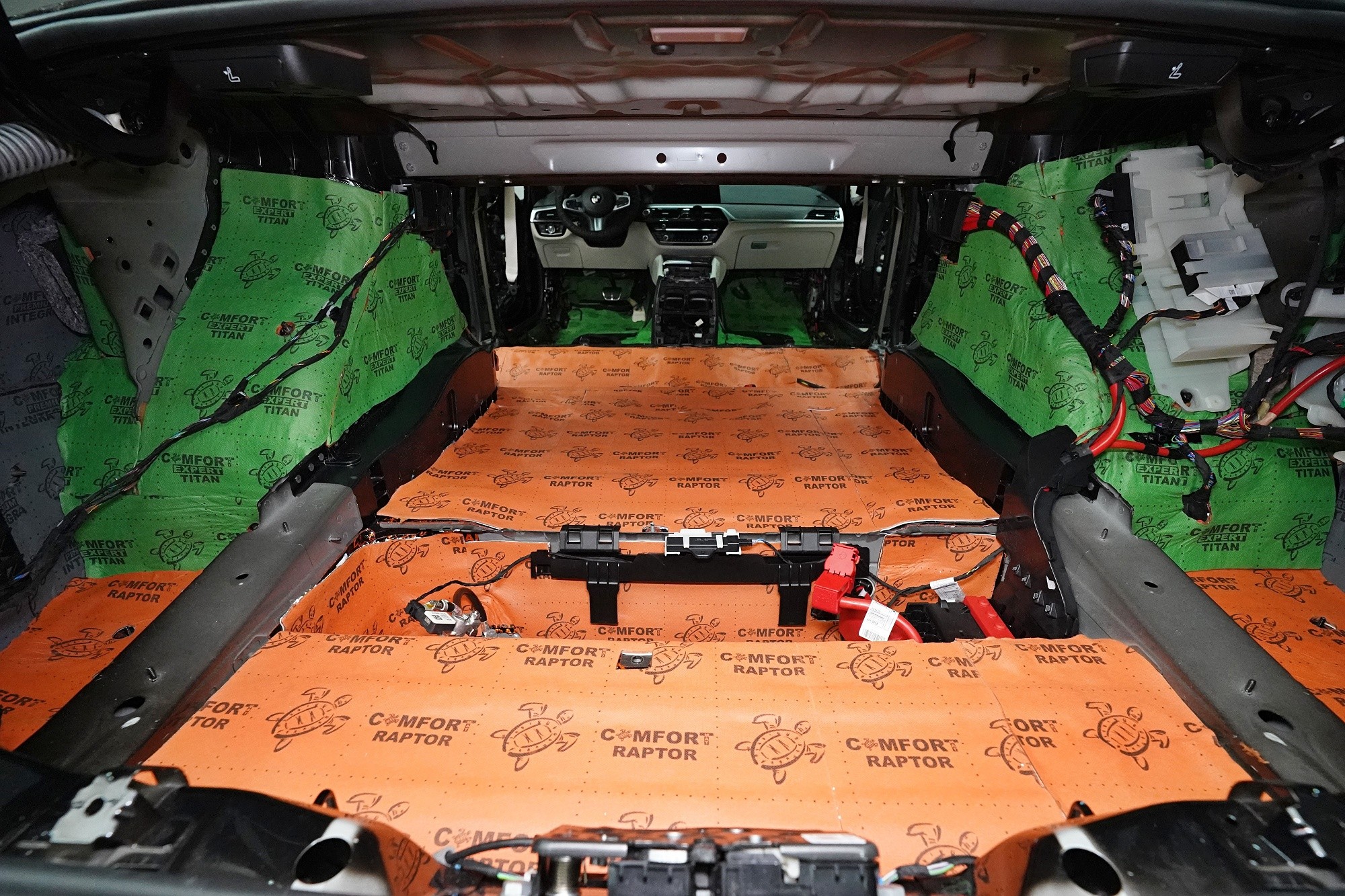

Ve druhé vrstvě najdete v kufru celkem 3 různé materiály s odlišnými barvami. A není tomu tak jen kvůli estetickým důvodům. Každá oblast je zatížena jinak intenzivním hlukem a je nezbytné volit odpovídající materiály. Na dno kufru aplikujeme nový membránový materiál Comfortmat Raptor, který najdete i pod zadními sedačkami. V kufru snad ještě více oceňujeme tloušťku pouhých 4 mm, vysokou flexibilitu a především jistotu bezproblémové instalace čalounění zavazadlového prostoru. Účinnost 30 dB je až neskutečným bonusem tohoto skvělého materiálu.

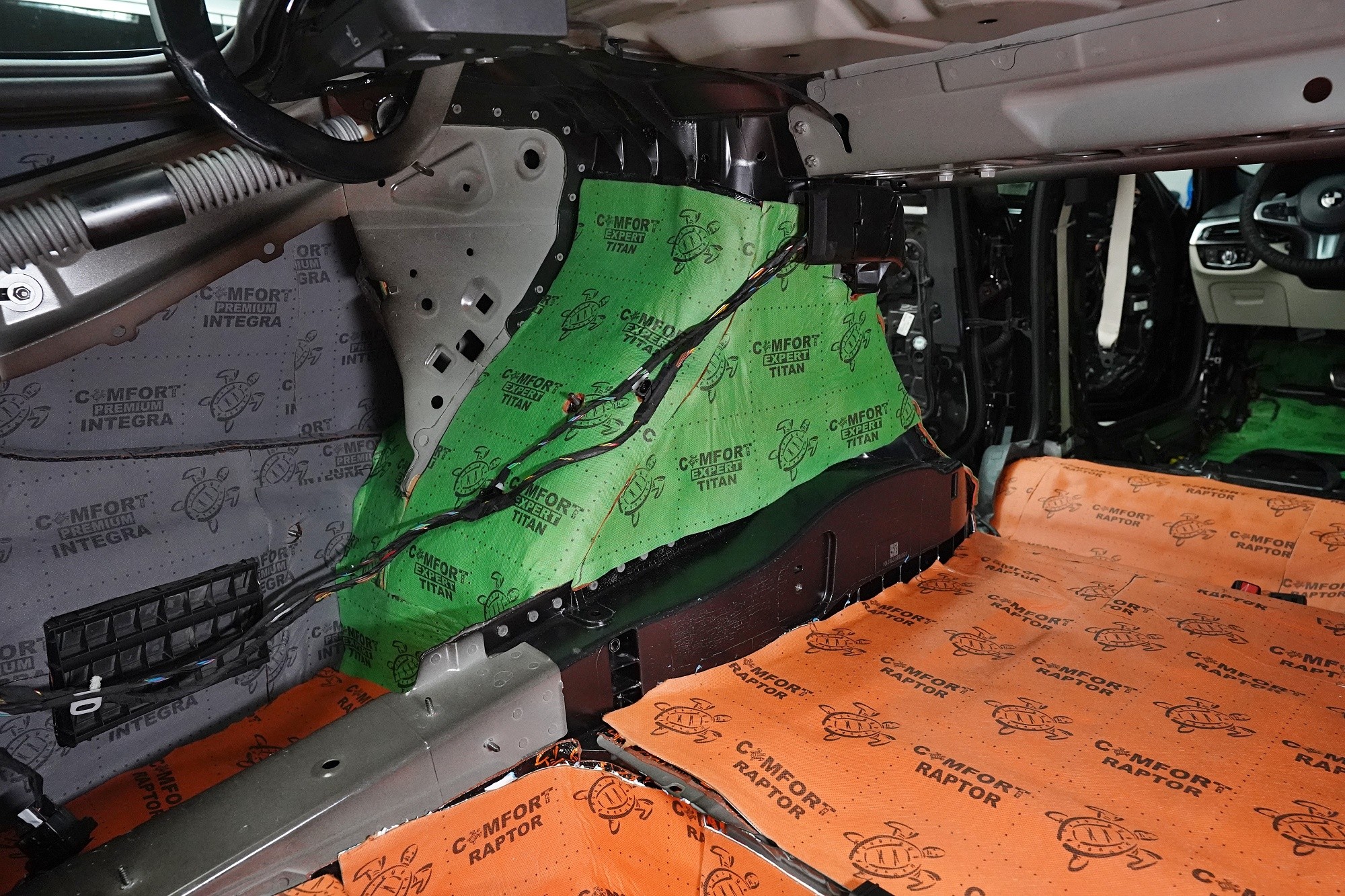

Zadní podběhy opatříme stejným zvukově izolačním materiálem, jaký jsme použili i na odhlučnění podlahy, konkrétně tedy membránovým materiálem Comfortmat Titan. Titan se vyznačuje při své tloušťce 8 mm rekordní schopností zvukové izolace až 38 dB a kde jinde tento brutální materiál použít než na zadní podběhy. Nezapomínáme ani na blatníky, na které aplikujeme lehký membránový materiál Comfortmat Integra s účinností 28 dB a velmi nízkou hmotností. Tento materiál využíváme i při odhlučnění dveří.

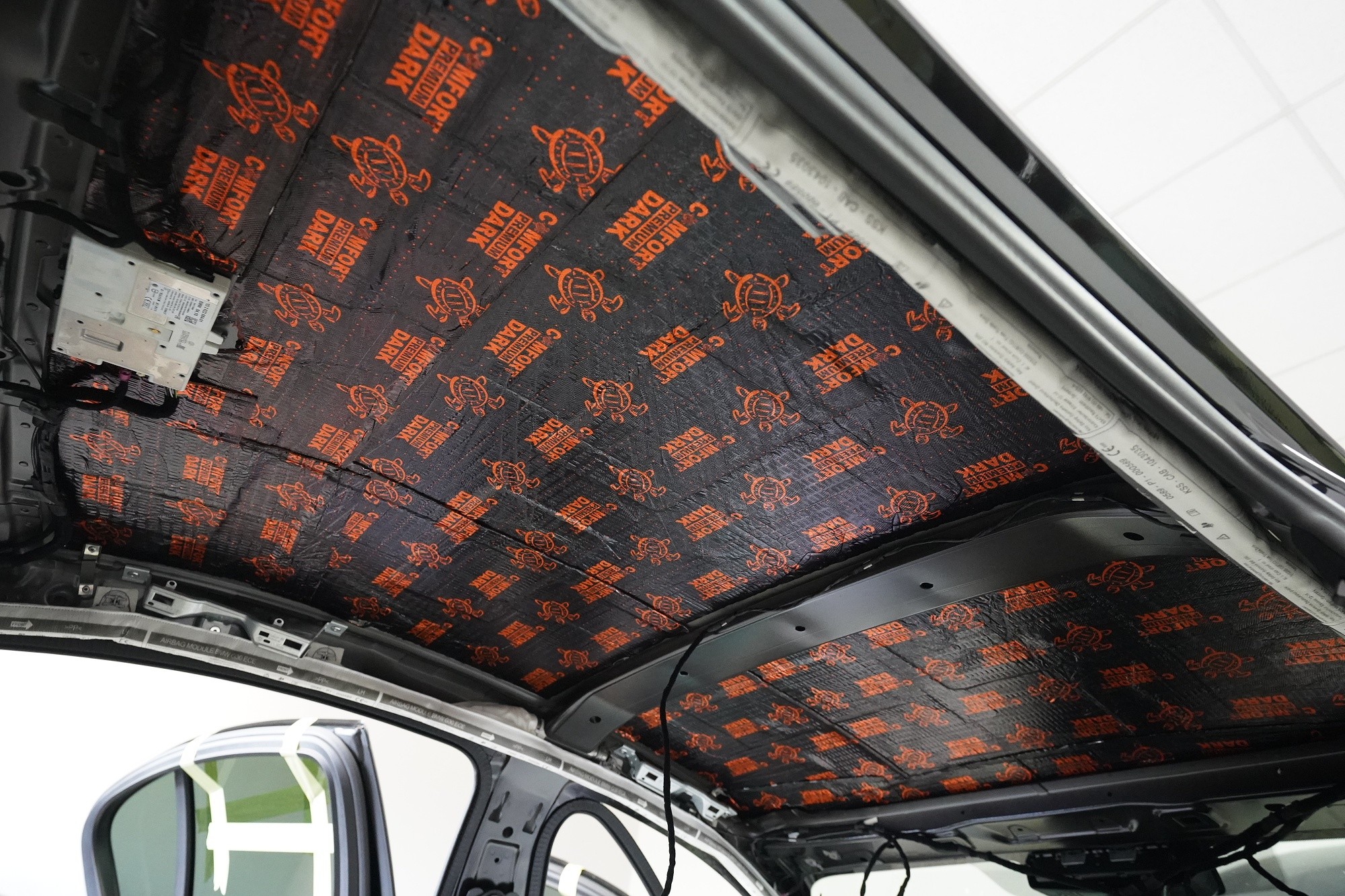

U balíčku Expert Plus odhlučňujeme dvěma vrstvami i střechu. Tou první je lehký antivibrační materiál Comfortmat Dark D3 o tloušťce 3 mm a MLF 0,41 jednotek. Dark zpevní tenký plech střechy, zamezí vibracím a například i hluku od dešťových kapek. Díky důkladnému rozválečkování a perfektní adhezi materiálu se nemusíte obávat odlepení během celé životnosti vozu.

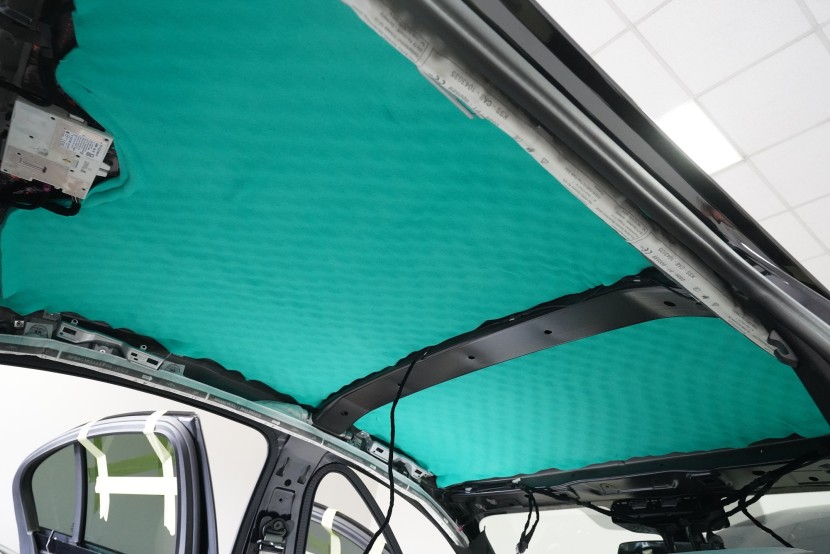

Druhou vrstvu tvoří profesionální zvukově absorpční materiál z polyuretanové pěny, konkrétně Comfortmat Soft Wave Expert o tloušťce 15 mm. Soft Wave zamezí aerodynamickému a okolním silničnímu hluku proniknout přes střechu do interiéru a eliminuje tření mezi čalouněním střechy kovem. Materiál má i tepelně izolační funkci a vůz je tedy kompletně chráněn před tepelnými ztrátami v každém ročním období.

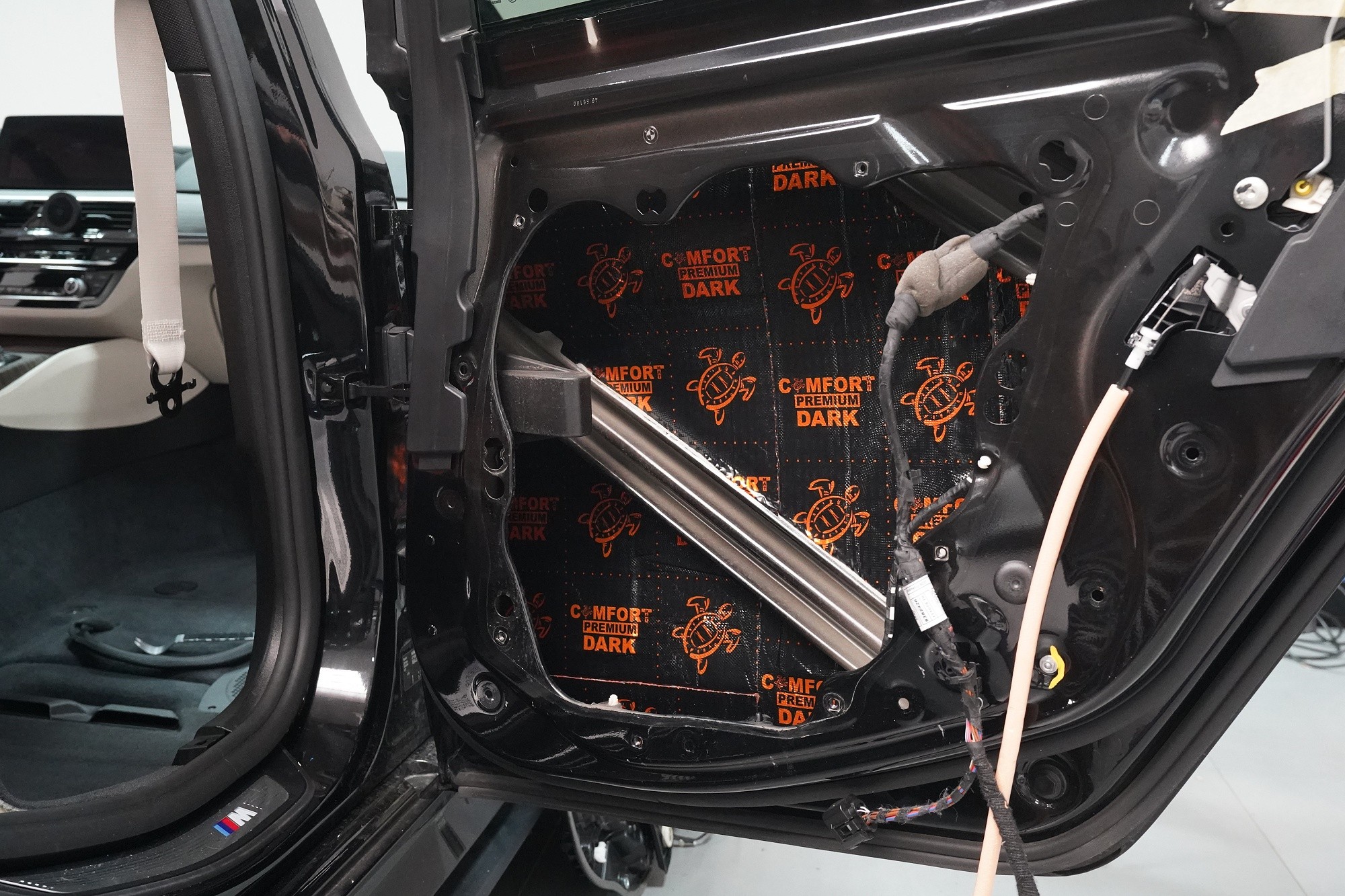

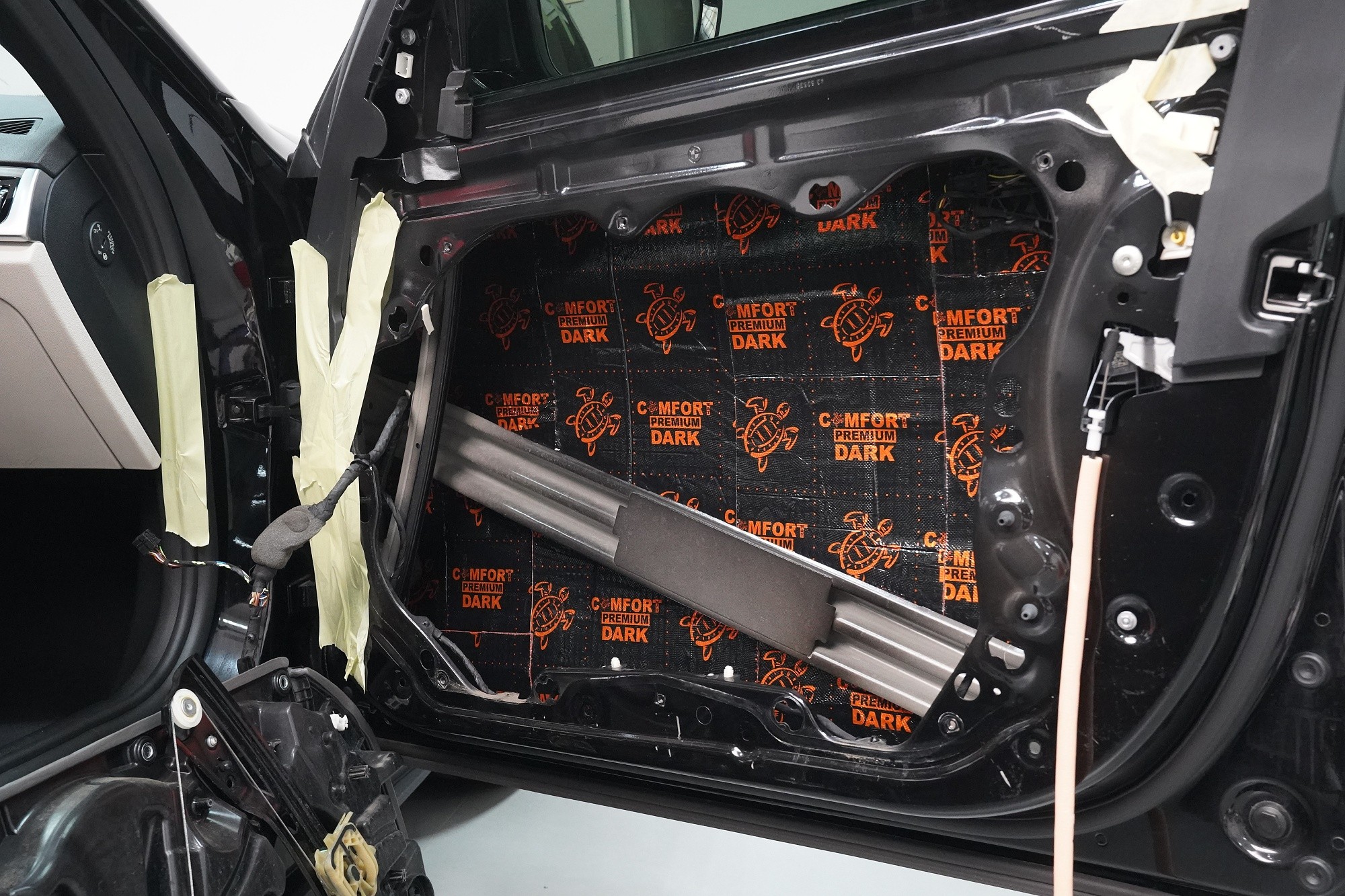

V rámci balíčku Premium Plus volíme silnější antivibrační materiál na vnější plech dveří, tedy Comfortmat Dark D3 o tloušťce 3 mm. Ten s přehledem zlikviduje vibrace, zamezí pronikání nízkofrekvenčního hluku a zpevní velmi tenký plech dveří. I přes vyšší tloušťku materiál disponuje velmi nízkou hmotností, je samozřejmě voděodolný a má mimo jiné antikorozní vlastnosti.

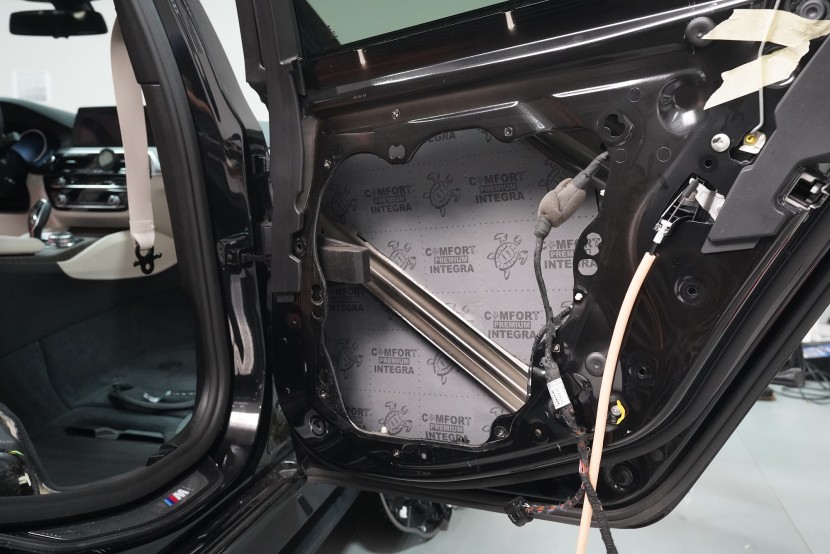

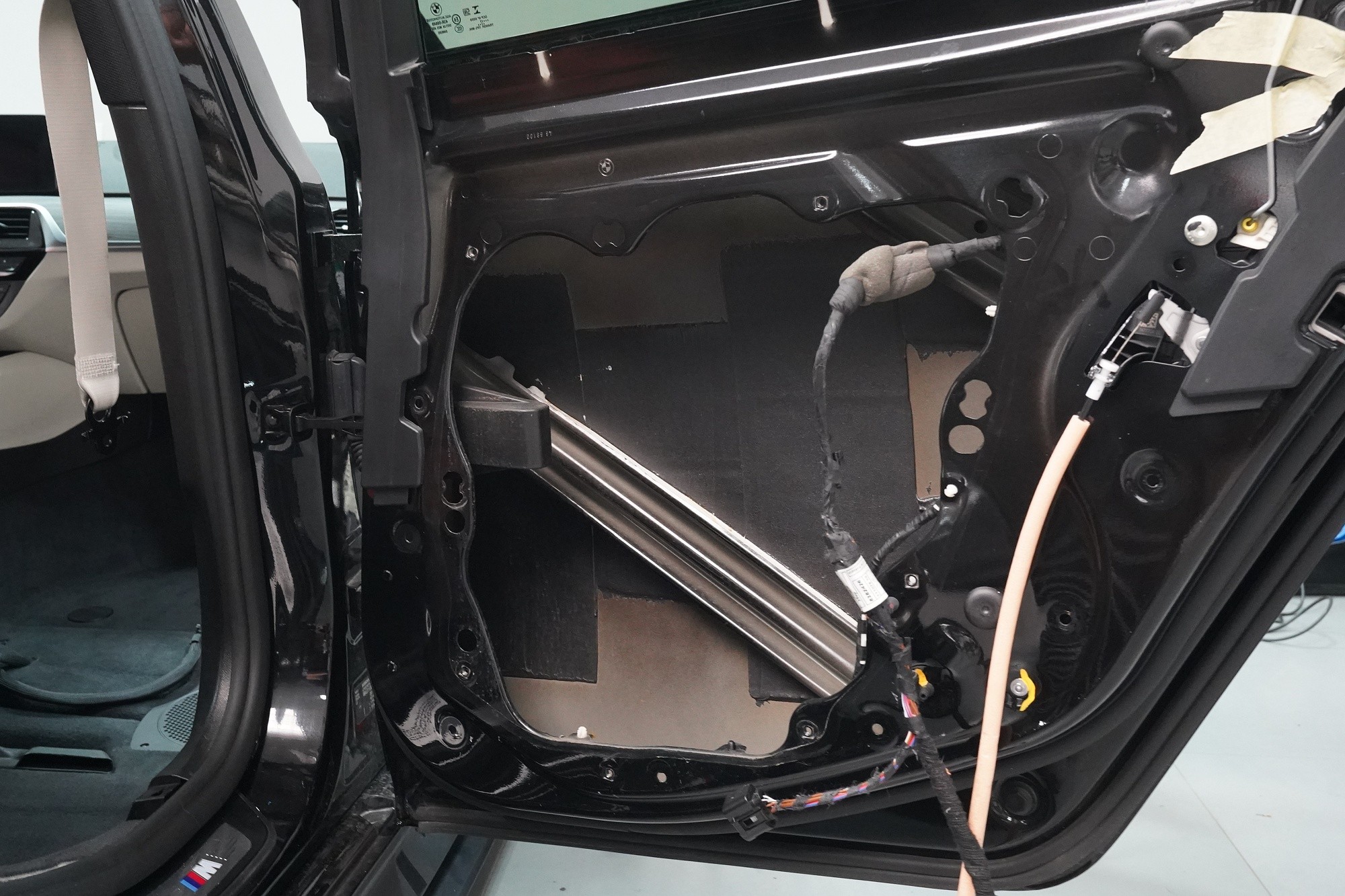

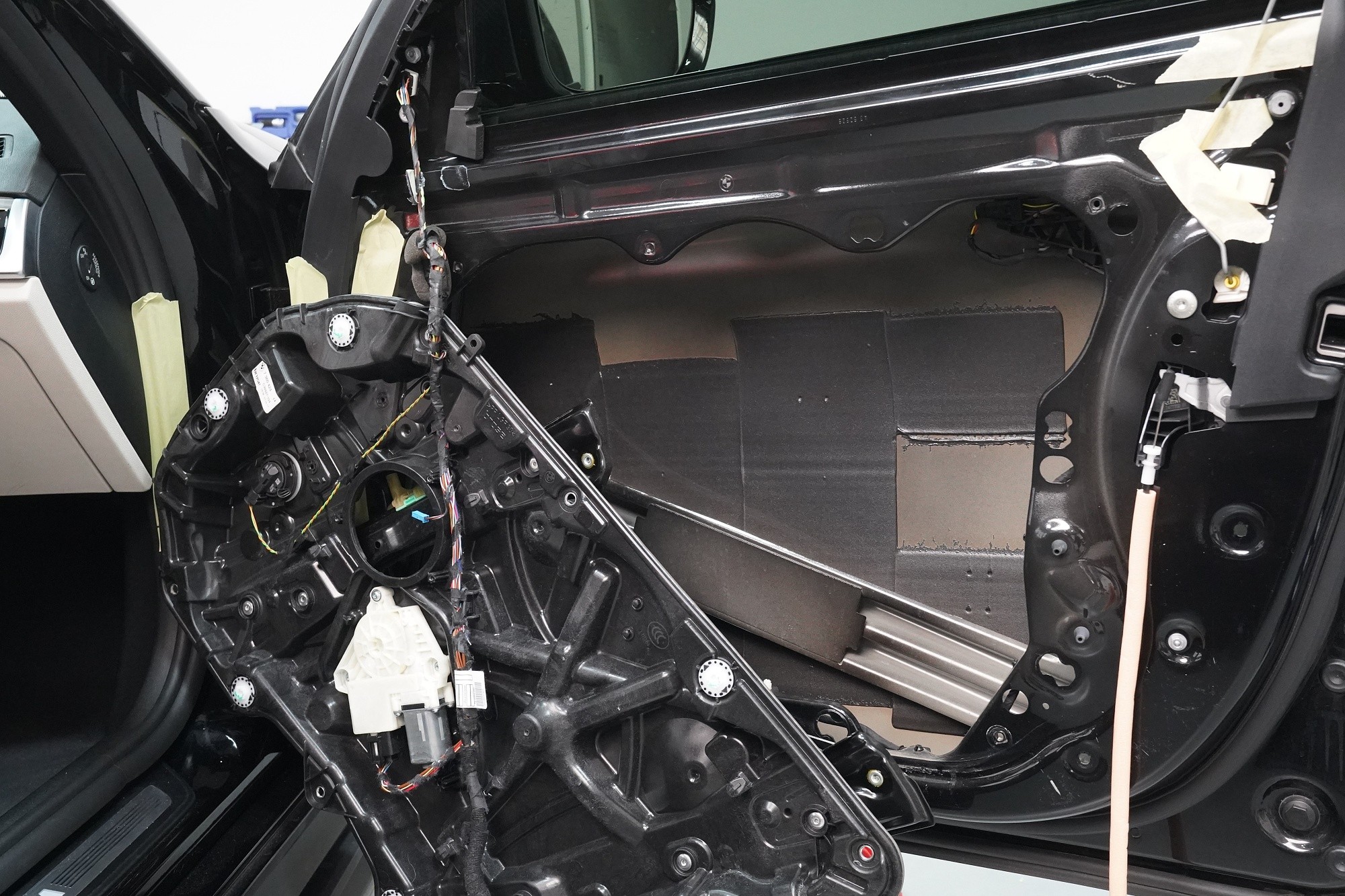

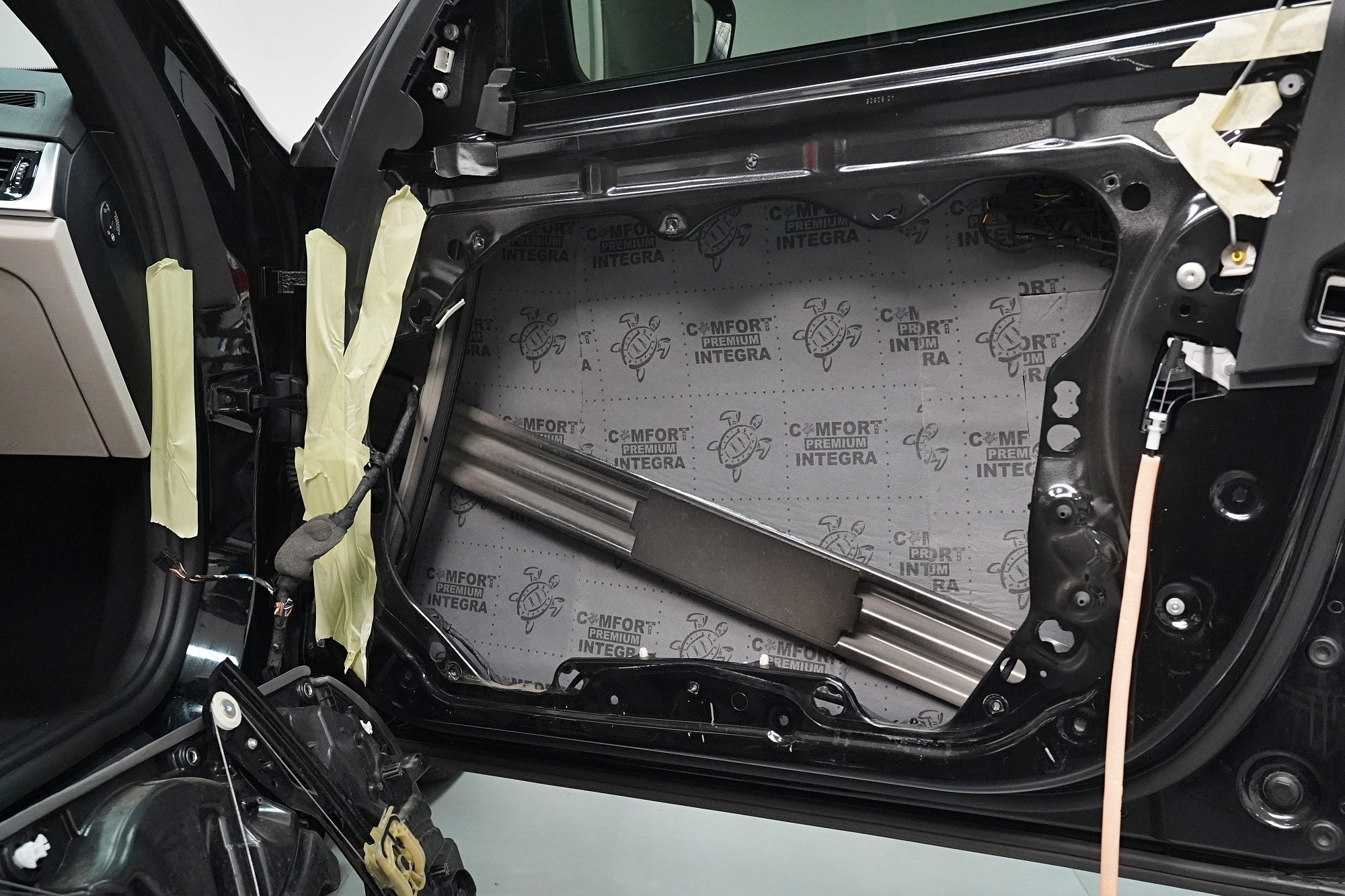

Druhou a zcela zásadní vrstvu při odhlučnění dveří tvoří zvukově izolační materiál Comfortmat Integra. Ten byl vytvořen zejména pro odhlučnění dveří, má uzavřenou buněčnou strukturu a je tedy absolutně voděodolný, nehnije, nerozkládá se a ani ve vlhkém prostředí se nikdy neodlepí. Díky svému vícevrstvému složení s protihlukovou membránou je materiál schopen zvukové izolace až 28 dB, přesto si udržuje nízkou hmotnost, která je u odhlučnění dveří důležitá.

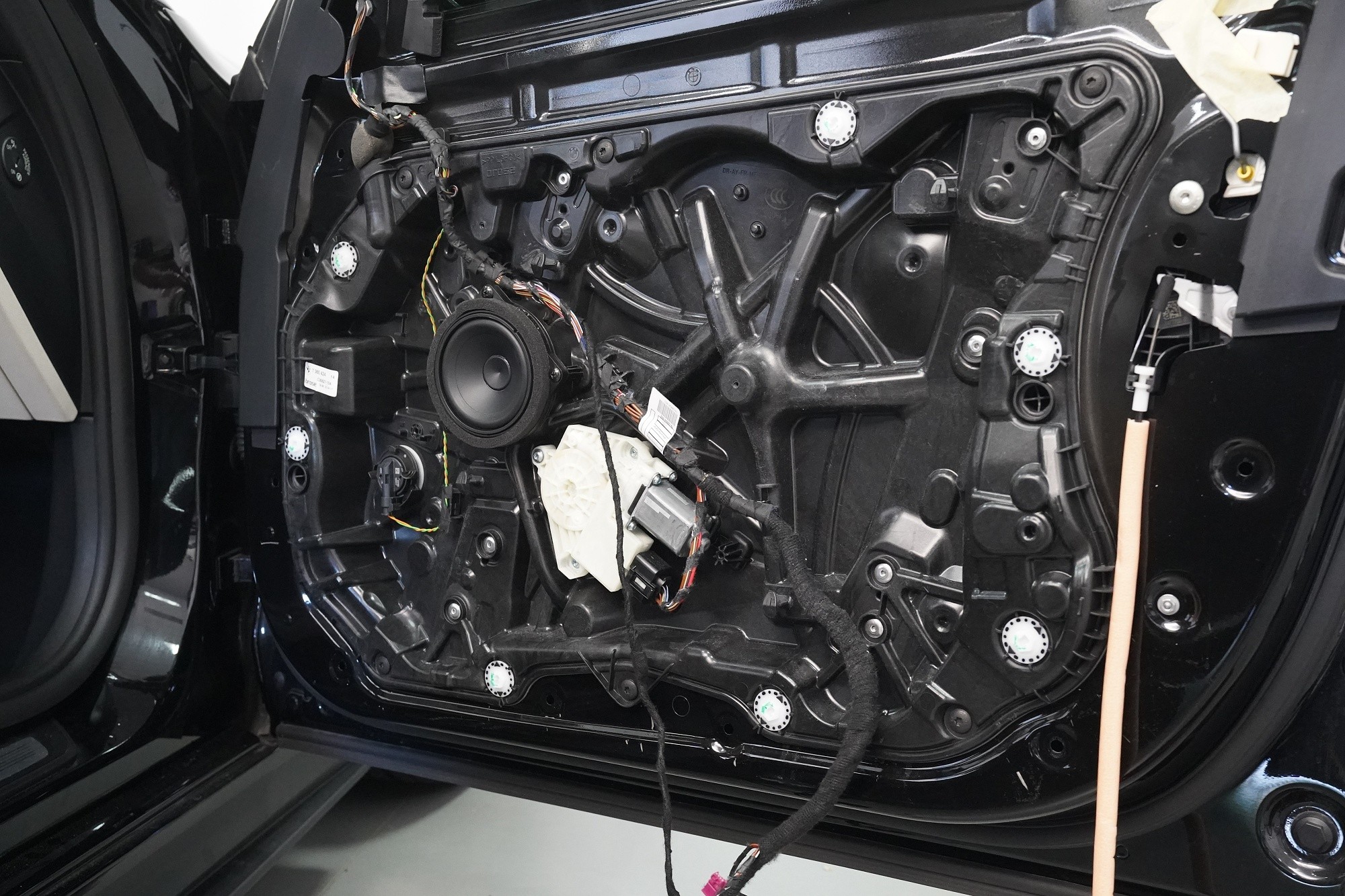

U většiny vozidel aplikujeme jako třetí vrstvu opět antivibrační materiál na vnější plech dveří. U nových modelů BMW a několika dalších prémiových automobilek je však na těchto místech pevný a velmi reliéfní ABS plast, na který je zcela zbytečné aplikovat antivibrační materiál. Efekt by byl zanedbatelný a zbytečně bychom navyšovali hmotnost odhlučnění.

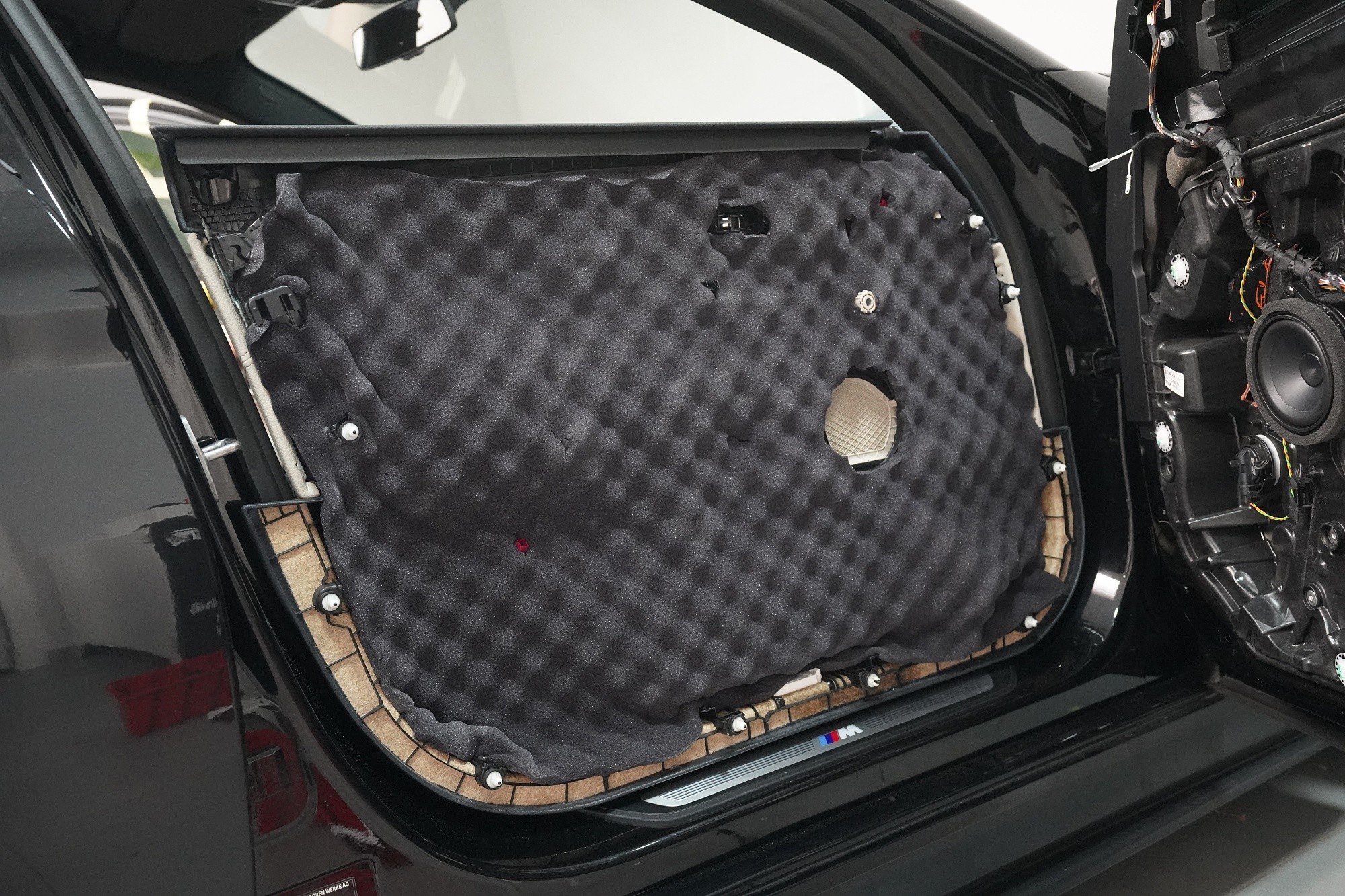

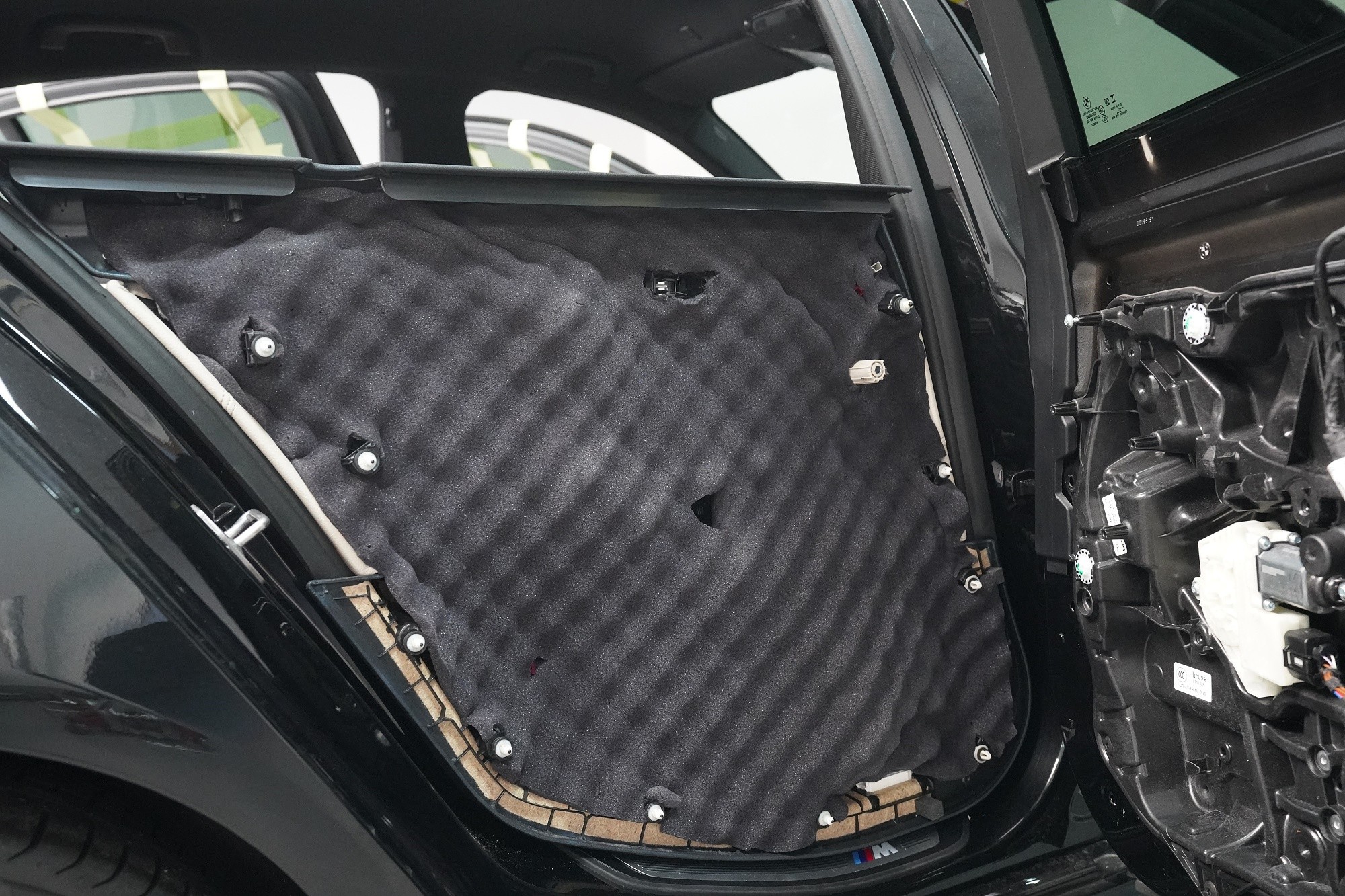

Poslední vrstvou je Comfortmat Softwave o tloušťce 15 mm. Tato flexibilní pěna s tvarovou pamětí se lepí na plastové čalounění dveří z důvodu zamezení skřípání a vrzání nejen plastů, ale i drátů a dalších komponent uvnitř dveří a dodatečně i sníží hluk této oblasti. Stejným způsobem pokračujeme samozřejmě i u zadních dveří.

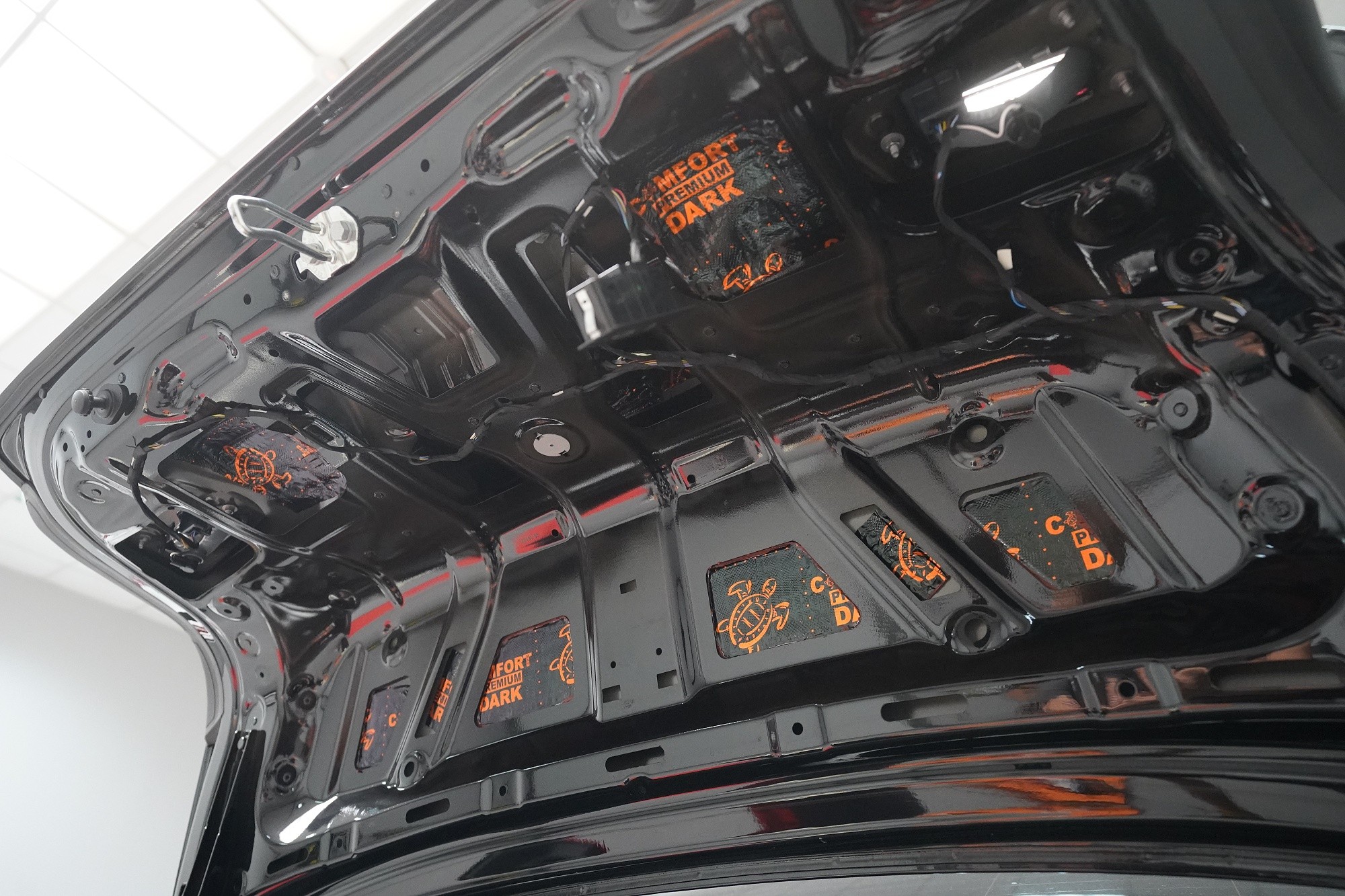

Věnujeme se samozřejmě i pátým dveřím, aby odhlučnění zavazadlového prostoru bylo kompletní. Jako první vrstvu volíme lehký antivibrační materiál Comfortmat Dark D2 o tloušťce 2,3 mm, který zamezí vibracím a nezatěžuje páté dveře zbytečnou hmotností.

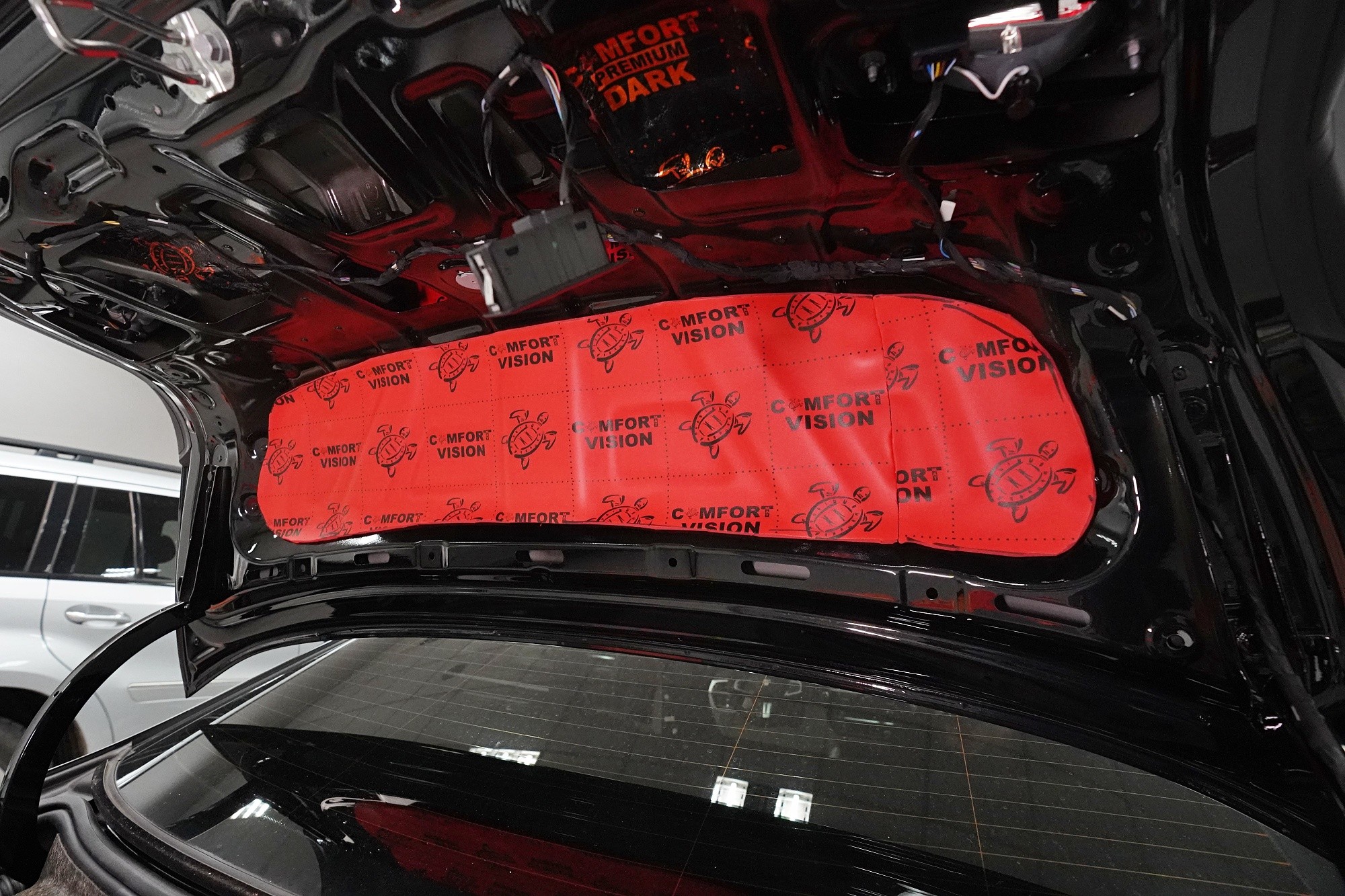

Ze stejného důvodu aplikujeme jako druhou vrstvu ultralehký zvukově izolační materiál Comfortmat Vision, který kromě izolace 15 dB nabídne právě velmi nízkou hmotnost, která je prakticky zanedbatelná.

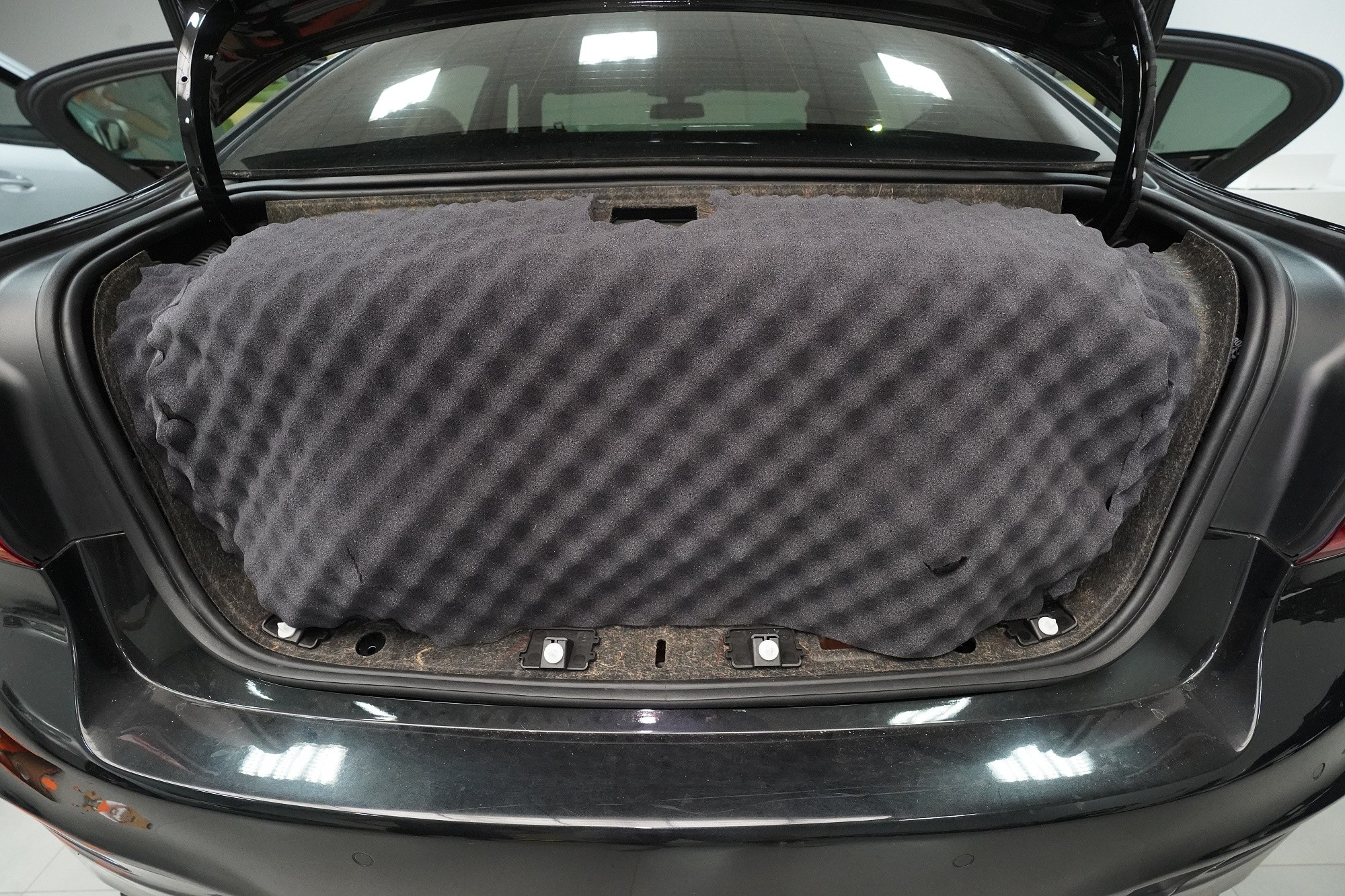

A konečně poslední vrstvu tvoří flexibilní pěna s tvarovou pamětí Comfortmat Soft Wave, kterou aplikujeme na plastovou výplň dveří. Materiál o tloušťce 15 mm zamezí skřípání plastů a dalším zvukům, které mohou způsobit kabely a další komponenty umístěné na pátých dveřích.

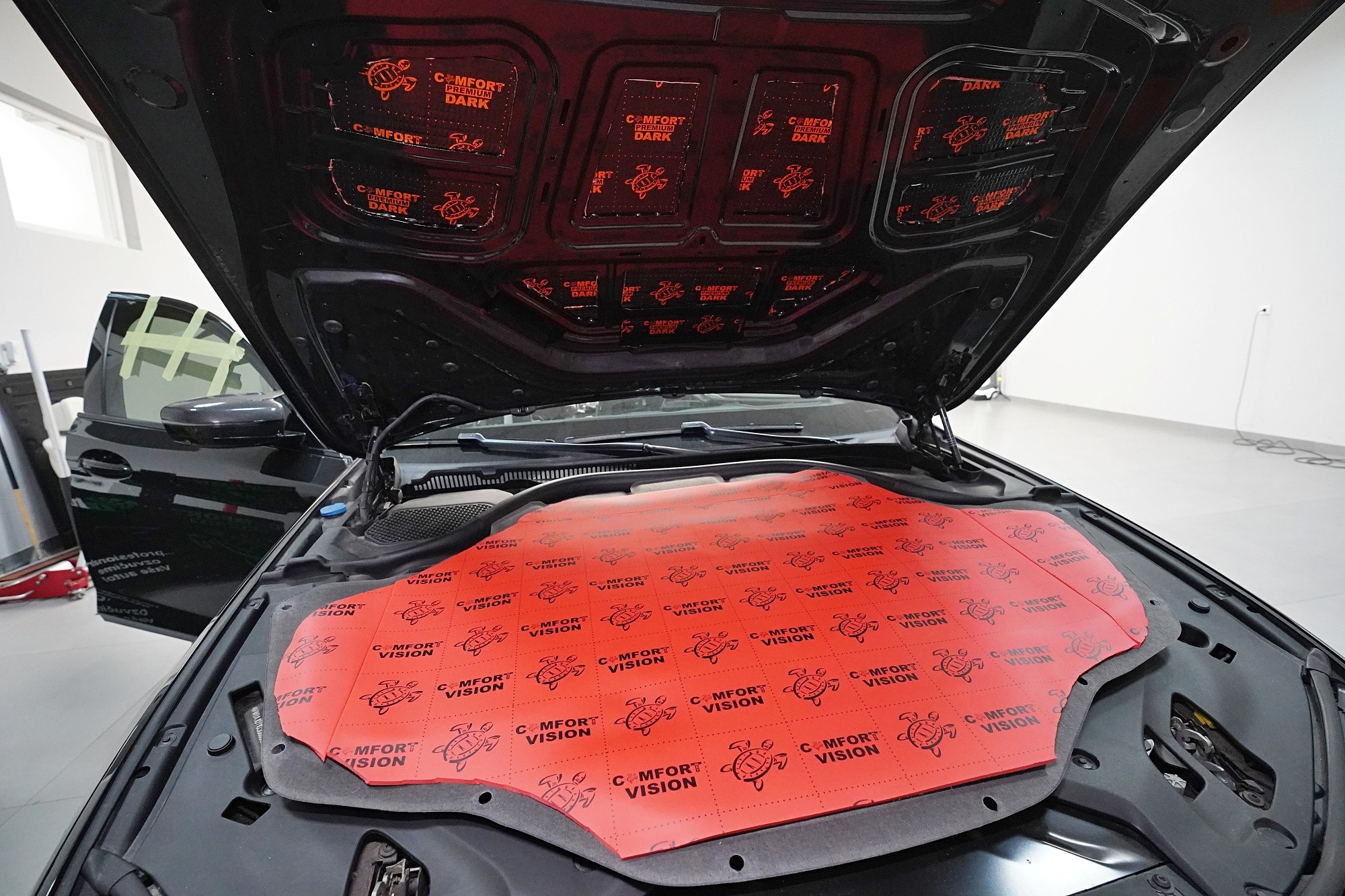

Nezapomínáme ani na kapotu, na kterou v první vrstvě aplikujeme opět lehký antivibrační materiál Comfortmat D2. Tím kapotu zpevníme, zamezíme vibracím, které se přenáší do dalších částí vozu a zmizí i typický plechový zvuk při zavření kapoty. Na originální kryt kapoty následně aplikujeme zvukově i tepelně izolační materiál Comfortmat Vision, který sníží hluk motoru a to při zachování původního vzhledu motorového prostoru. Tímto instalaci dokončujeme a brzy předáme vůz natěšenému majiteli.
